ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВЫХОД РЕЗЬБЫ
СБЕГИ, НЕДОРЕЗЫ, ПРОТОЧКИ И ФАСКИ
Screrw thread runout. Washout threads,
total thread runouts, undercuts and chamfers
ГОСТ 10549-80*
Список изменяющих документов
(в ред. Изменения N 1, утв. в декабре 1986 г.)
Группа Г13
Взамен
ГОСТ 10549-63
Постановлением Государственного комитета СССР по стандартам от 9 июля 1980 г N 3501 срок действия установлен
с 1 января 1982 года
до 1 января 1994 года
* Переиздание (август 1991 г) с Изменением N 1, утвержденным в декабре 1986 г. (ИУС 3-87).
1. Настоящий стандарт устанавливает размеры сбега резьбы при выходе инструмента или при наличии на инструменте заборной части, размеры недореза при выполнении резьбы в упор, форму и размеры проточек для выхода резьбообразующего инструмента, размеры фасок - для резьбы метрической, трубной цилиндрической, трубной конической, конической дюймовой с углом профиля 60° и трапецеидальной.
(Измененная редакция, Изм. N 1).

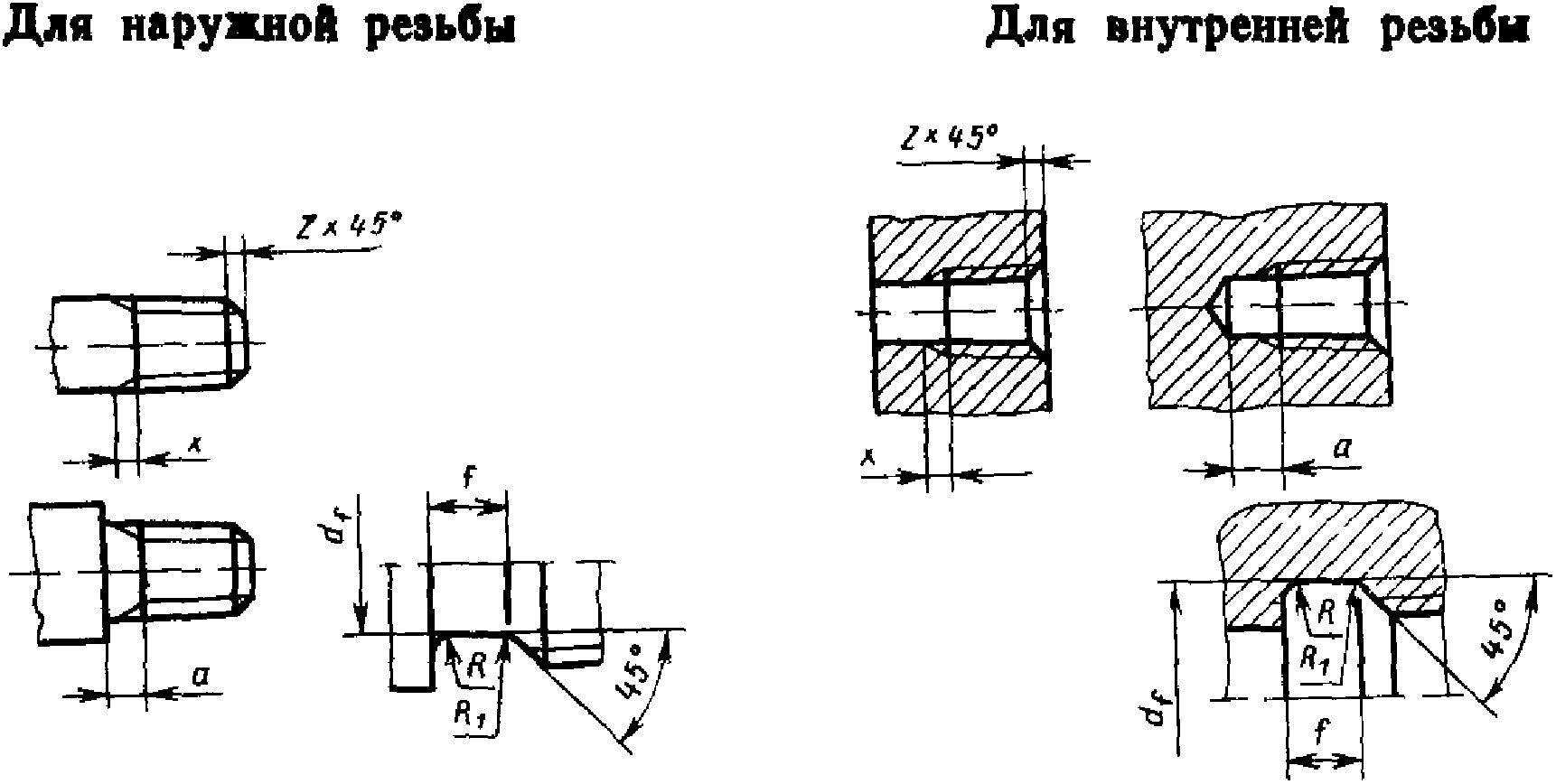

2. Размеры сбегов и недорезов для наружной метрической резьбы должны соответствовать указанным на черт. 1 и 4 (при выполнении резьбы нарезанием), на черт. 2, 3 и 5 (при выполнении резьбы накатыванием) и в табл. 1.
Допускается применять угол 60°
Черт. 1
Черт. 2
Черт. 3
Черт. 4
Черт. 5
Таблица 1
мм
Шаг резьбы P
Сбег x, не более
Недорез a, не более
Проточка
Фаска z
при угле заборной части инструмента
Тип 1
Тип 2
df
при сопряжении с внутренней резьбой с проточкой типа 2
для всех других случаев
нормальный
уменьшенный
нормальная
узкая
20°
30°
45°
f
R
R1
f
R
R1
f
R2
0,2
0,4
0,3
0,2
0,5
0,4
-
-
-
-
-
-
-
-
-
-
0,2
0,25
0,5
0,6
0,5
0,3
0,4
0,7
0,35
0,6
0,3
0,8
0,6
d - 0,6
0,3
0,4
0,7
0,5
1,0
0,8
1,0
0,3
0,2
0,45
0,8
d - 0,7
0,5
1,0
0,6
0,4
1,6
1,0
1,6
0,5
0,3
1,0
0,3
0,2
d - 0,8
0,5
0,6
1,2
0,7
d - 0,9
0,7
1,3
0,8
0,5
2,0
1,6
2,0
1,6
0,5
0,3
d - 1,0
0,75
1,5
d - 1,2
1,0
0,8
0,9
0,6
3,0
3,0
1,0
0,5
1
1,8
1,2
0,7
2,0
2,0
3,6
2,0
d - 1,5
2,0
1,25
2,2
1,5
0,9
4,0
2,5
4,0
2,5
1,0
0,5
4,4
2,5
d - 1,8
2,5
1,6
1,5
2,8
1,6
1,0
4,6
d - 2,2
3,0
1,75
3,2
2,0
1,2
5,4
3,0
d - 2,5
3,5
2
3,5
2,2
1,4
5,0
3,0
5,0
1,6
3,0
5,6
d - 3,0
2,0
2,5
4,5
3,0
1,6
6,0
4,0
6,0
1,0
4,0
7,3
4,0
d - 3,5
5,0
2,5
3
5,2
3,5
2,0
7,6
d - 4,5
6,5
3,5
6,3
4,0
2,2
8,0
5,0
8,0
2,0
5,0
1,6
10,2
5,5
d - 5,0
7,5
4
7,1
4,5
2,5
10,3
d - 6,0
8,0
3,0
4,5
8,0
5,0
3,0
10,0
6,0
10,0
3,0
6,0
1,0
12,9
7,0
d - 6,5
9,5
5
9,0
5,5
3,2
13,1
d - 7,0
10,5
4,0
5,5
10,0
6,0
3,5
12,0
8,0
12,0
8,0
2,0
15,0
8,0
d - 8,0
6
11,0
4,0
16,0
8,5
d - 9,0
Примечания
1 Проточки типа 2 снижают концентрацию напряжений под головкой, но уменьшают площадь опорной поверхности
2 Размеры проточек для заданного шага резьбы допускается устанавливать по ближайшему табличному шагу резьбы
3 Для деталей из высокопрочных материалов с и в случаях, если проточка кроме технологических, несет и конструктивные функции, допускается применять, проточки, не установленные настоящим стандартом
4 Допускается применять размеры сбегов, недорезов и проточек по ГОСТ 27148-86

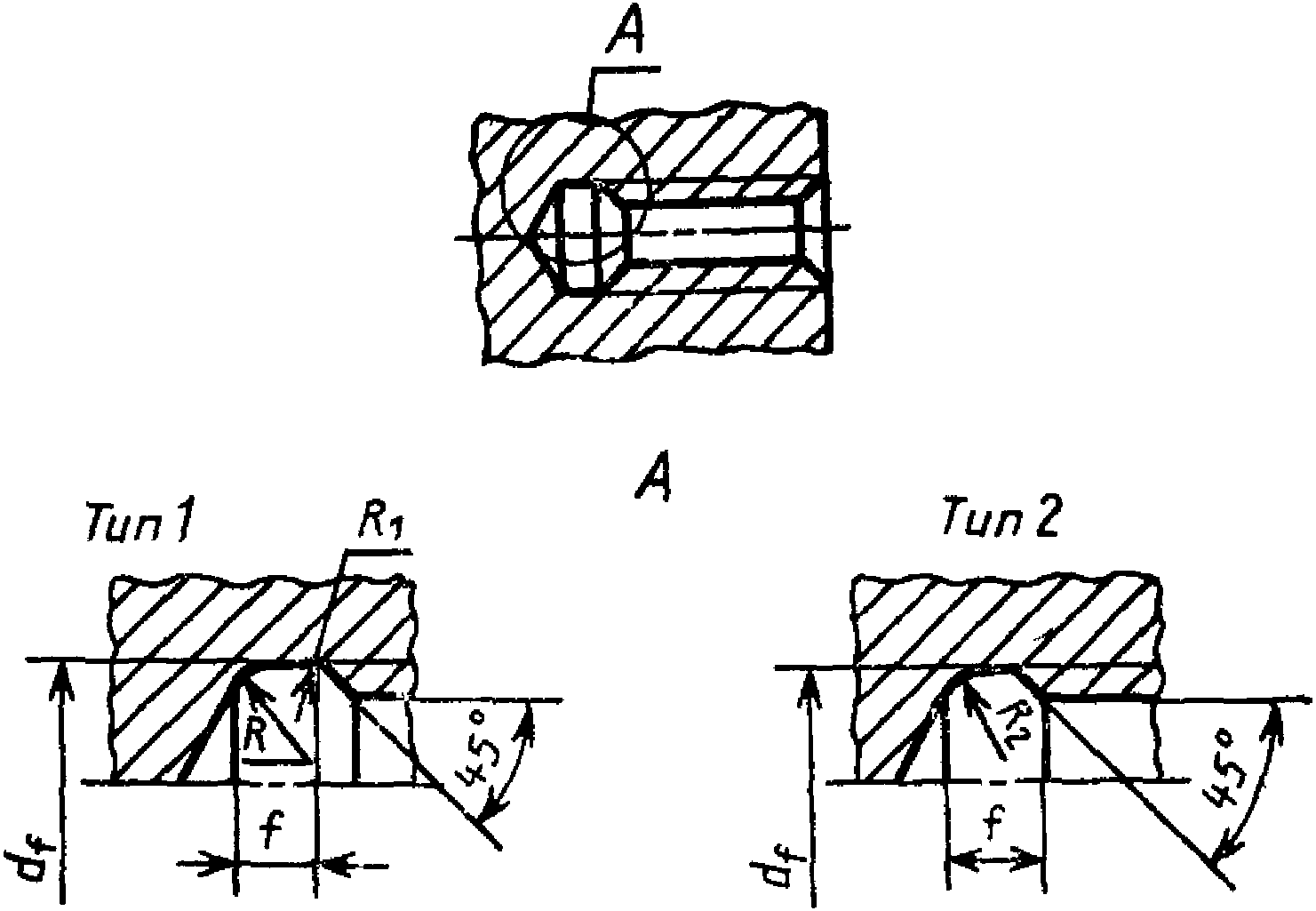

Форма и размеры проточек для наружной метрической резьбы должны соответствовать указанным на черт. 6 и в табл. 1. Размеры фасок наружной метрической резьбы указаны на черт. 1 и в табл. 1.
Черт. 6

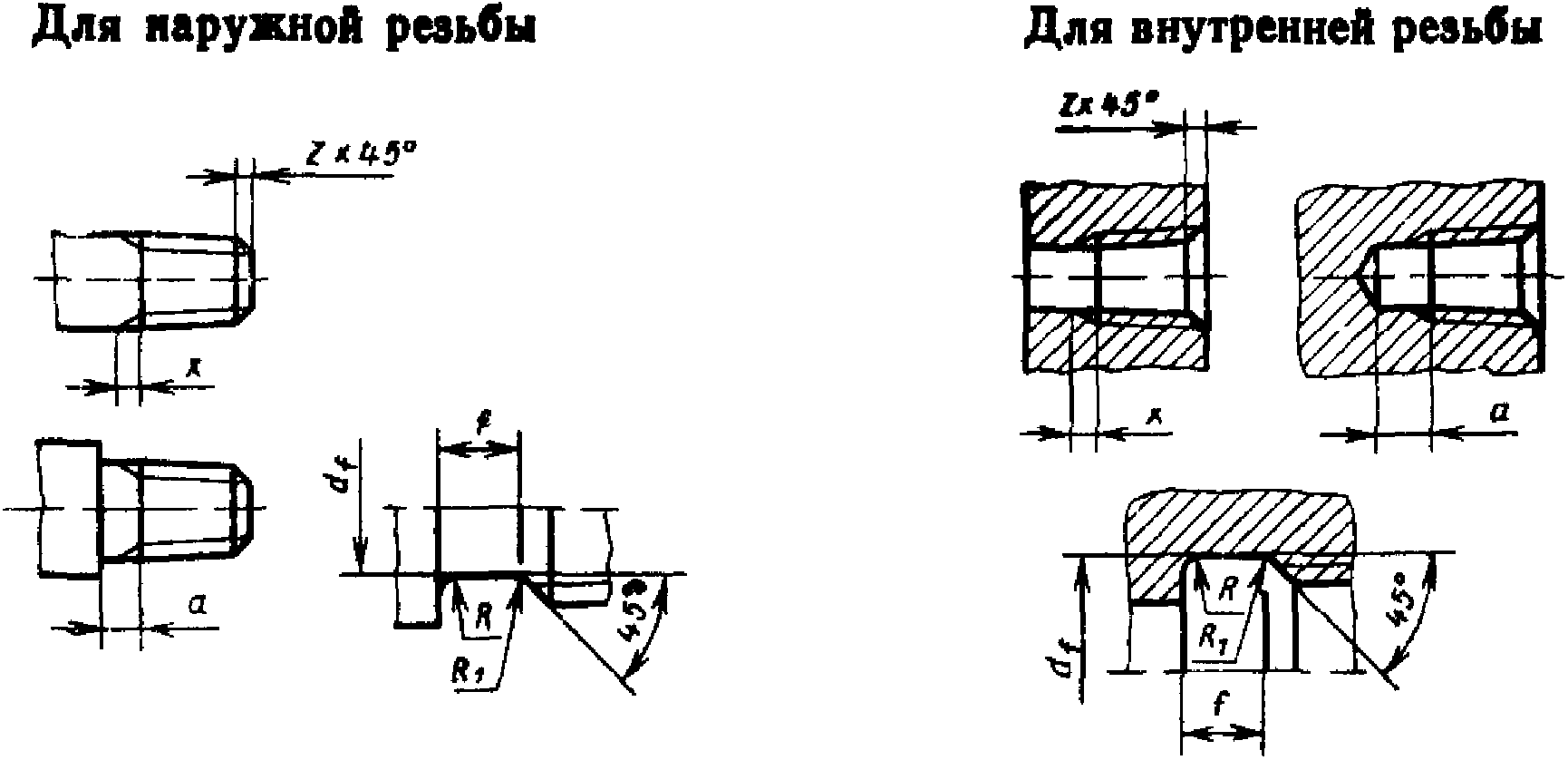

3. Размеры сбегов и недорезов для внутренней метрической резьбы должна соответствовать указанным на черт. 7 и в табл. 2.
Допускается применять угол 60°
Черт. 7
Таблица 2
Шаг резьбы P
Сбег x не более
Недорез a не более
Проточка
Фаска z
Тип 1
Тип 2
df
при сопряжении с наружной резьбой с проточкой типа 2
для всех других случаев
нормальный
уменьшенный
нормальный
уменьшенный
нормальная
узкая
f
R
R1
f
R
R1
f
R2
0,2
0,5
0,3
1,2
1,0
-
-
-
-
-
-
-
-
-
-
0,2
0,25
0,6
0,4
1,5
1,2
0,3
0,7
0,5
0,35
0,8
2,0
1,8
0,3
0,4
0,9
0,6
0,45
1,1
0,7
0,5
1,2
0,8
3,5
3,0
2,0 <*>
0,5
0,3
1,0 <*>
0,3
0,2
d + 0,3
0,5
0,6
1,5
1,0
-
-
-
-
-
-
-
0,7
1,8
1,2
0,75
1,9
1,3
4,0
3,2
3,0 <*>
1,0
0,5
1,6 <*>
0,5
0,3
d + 0,4
10
0,8
2,1
1,4
-
-
-
-
-
-
-
1
2,7
1,8
5,0
3,8
4,0
1,0
0,5
2,0
0,5
0,3
3,6
2,0
d + 0,5
2,0
1,25
3,3
2,2
5,0
1,6
3,0
1,0
0,5
4,5
2,5
2,5
1,6
1,5
4,0
2,7
6,0
4,5
6,0
1,0
5,4
3,0
d + 0,7
1,75
4,7
3,2
7,0
5,2
7,0
4,0
6,2
3,5
3,0
2
5,5
3,7
8,0
6,0
8,0
2,0
6,5
d + 1,0
2,0
2,5
7,0
4,7
10,0
7,5
10
3,0
5,0
1,6
8,9
5,0
4,0
2,5
3
-
5,7
-
9,0
6,0
1,0
11,4
6,5
d + 1,2
3,5
6,6
10,5
7,0
13,1
7,5
5,5
3,0
4
7,6
12,5
12
8,0
2,0
14,3
8,0
d + 1,5
4,5
8,5
14,0
14
10
3,0
16,6
9,5
7,0
4,0
5
9,5
16,0
16
18,4
10,5
d + 1,8
5,5
-
-
12
18,7
8,0
6
18,9
d + 2,0
8,5
--------------------------------
<*> Ширина проточек дана для диаметров 6 мм и более.
Примечания:
1 Проточки типа 2 снижают концентрацию напряжений под головкой.
2. Размеры проточек для заданного шага резьбы допускается устанавливать по ближайшему табличному шагу резьбы.
3. Для деталей из высокопрочных материалов с и в случаях, если проточка кроме технологических несет и конструктивные функции, допускается применять проточки, не установленные настоящим стандартом.
4. Допускается применять размеры сбегов, недорезов и проточек по ГОСТ 27148-86
Форма и размеры проточек для внутренней метрической резьбы должны соответствовать указанным на черт. 8 и в табл. 2. Размеры фасок внутренней метрической резьбы указаны на черт. 7 и в табл. 2.
Черт. 8
2, 3. (Измененная редакция, Изм. N 1).
4. Размеры сбегов, недорезов, проточек и фасок для трубной цилиндрической резьбы должны соответствовать указанным на черт. 9 и 10 и в табл. 3 и 4.
Для наружной резьбы
Черт. 9
Таблица 3
Размеры в мм
Обозначение размера резьбы
Число шагов на длине 25,4 мм
Сбег x, не более при угле заборной части инструмента
Недорез , не более
Проточка
df
Фаска z
нормальный
уменьшенный
Нормальная
Узкая
20°
30°
f
R
R1
f
R
R1
1/8
28
1,6
1,0
2,5
1,6
2,5
1,0
0,5
1,6
0,5
0,3
8,0
1,0
1/16
6,0
1/4
19
2,4
1,5
4,0
2,5
4,0
2,5
1,0
0,5
11,0
1,6
3/8
14,5
1/2
14
3,2
2,0
5,0
3,0
5,0
1,6
3,0
18,0
2,0
5/8
20,0
3/4
23,5
7/8
27,0
1
11
4,1
2,5
6,0
4,0
6,0
1,0
4,0
29,5
2,5
1 1/8
34,0
1 1/4
38,0
1 3/8
40,5
1 1/2
44,0
1 3/4
50,0
2
56,0
2 1/4
62,0
2 1/2
71,5
2 3/4
78,0
3
84,0
3 1/2
96,5
3 1/4
90,5
4
109,0
4 1/2
122,0
5
134,5
5 1/2
147,0
5
160,0
Для внутренней резьбы
Черт. 10
Таблица 4
Размеры в мм
Обозначение размера резьбы
Число шагов на длине 25,4 мм
Сбег x, не более
Недорез d, не более
Проточка
Фаска z
нормальный
уменьшенный
нормальный
уменьшенный
Нормальная
Узкая
df
f
R
R1
f
R
R1
1/8
28
2,2
1,4
4
2,5
4
1,0
0,5
2,5
10
0,5
10,0
1,0
1/16
8,0
1/4
19
3,3
2,0
5
3,0
5
1,6
3,0
13,5
3/8
17,0
1/2
14
4,8
3,0
8
5,0
8
2,0
1,0
5,0
1,6
21,5
1,6
5/8
23,5
3/4
27,0
7/8
31,0
1
11
6,0
4,0
10
6,0
10
3,0
6,0
1,0
34,0
1 1/8
39,0
1 1/4
43,0
1 3/8
45,0
1 1/2
48,5
1 3/4
54,5
2
60,5
2 1/4
66,5
2 1/2
76,0
2 3/4
82,5
3
89,0
3 1/2
101,0
3 1/4
95,0
4
114,0
4 1/2
126,5
5
139,0
5 1/2
152,0
6
165,0
Примечание Ширина узких проточек может быть уменьшена до 1,5 шага
ИС NORMPROD: примечание.
Взамен ГОСТ 6211-69 Постановлением Госстандарта СССР от 30.12.1981 N 5789 с 1 января 1983 года введен в действие ГОСТ 6211-81.
5. Размеры сбегов, недорезов, проточек и фасок для трубной конической резьбы по ГОСТ 6211-69 должны соответствовать указанным на черт. 11 и в табл. 5.
Черт. 11
Таблица 5
Размеры в мм
Обозначение размера резьбы
Число шагов на длине 25,4 мм
Наружная резьбы
Внутренняя резьба
Фаска z
Сбег x, при угле заборной части инструмента 20°, не более
Недорез a, не более
Проточка
Сбег x, не более
Недорез a, не более
Проточка
f
R
R1
df
f
R
R1
df
1/8
2,8
2,0
3,5
2
0,5
0,3
8,0
3,0
5,5
3
1,0
0,5
10,0
1,0
1/16
6,0
8,0
1/4
19
3,0
5,0
3
1,0
0,5
11,0
4,0
8,0
5
1,6
13,5
1,6
3/8
14,0
17,0
1/2
14
3,5
6,5
4
18,0
5,5
11,0
7
21,5
3/4
23,5
27,0
1
11
4,5
8,0
5
1,6
29,5
7,0
14,0
8
2,0
1,0
34,0
2,0
1 1/4
38,0
42,5
1 1/2
44,0
48,5
2
56,0
60,0
2 1/2
71,0
76,0
3
84,0
88,5
3 1/2
9,8
101,2
4
109,0
114,0
5
134,5
139,5
6
160,0
165,0
Примечание Ширина узких проточек для внутренней резьбы может быть уменьшена до 1,5 шага
6 Размеры сбегов, недорезов, проточек и фасок для конической дюймовой резьбы с углом профиля 60° по ГОСТ 6111-52 должны соответствовать указанным на черт. 12 и в табл. 6
Черт. 12
Таблица 6
Размеры в мм
Обозначение размера резьбы
Число шагов на длине 25,4 мм
Наружная резьба
Внутренняя резьба
Фаска z
Сбег x при угле заборной части инструмента 20°, не более
Недорез a, не более
Проточка
Сбег x, не более
Недорез a, не более
Проточка
f
R
R1
df
f
R
R1
df
1/16
27
2,5
3,5
2
0,5
0,3
6
3,0
6
3
1,0
0,5
8,5
1,0
1/8
8
10,5
1/4
18
3,5
5,5
3
1,0
0,5
11
4,0
9
4
14,0
1,6
3/8
14
17,5
1/2
14
4,5
6,0
4
18
5,5
11
6
1,6
1,0
22,0
3/4
23
27,0
1
11 1/2
5,5
7,0
5
1,5
29
6,5
14
7
34,0
2,0
1 1/4
38
42,5
1 1/2
44
48,5
2
55
60,5

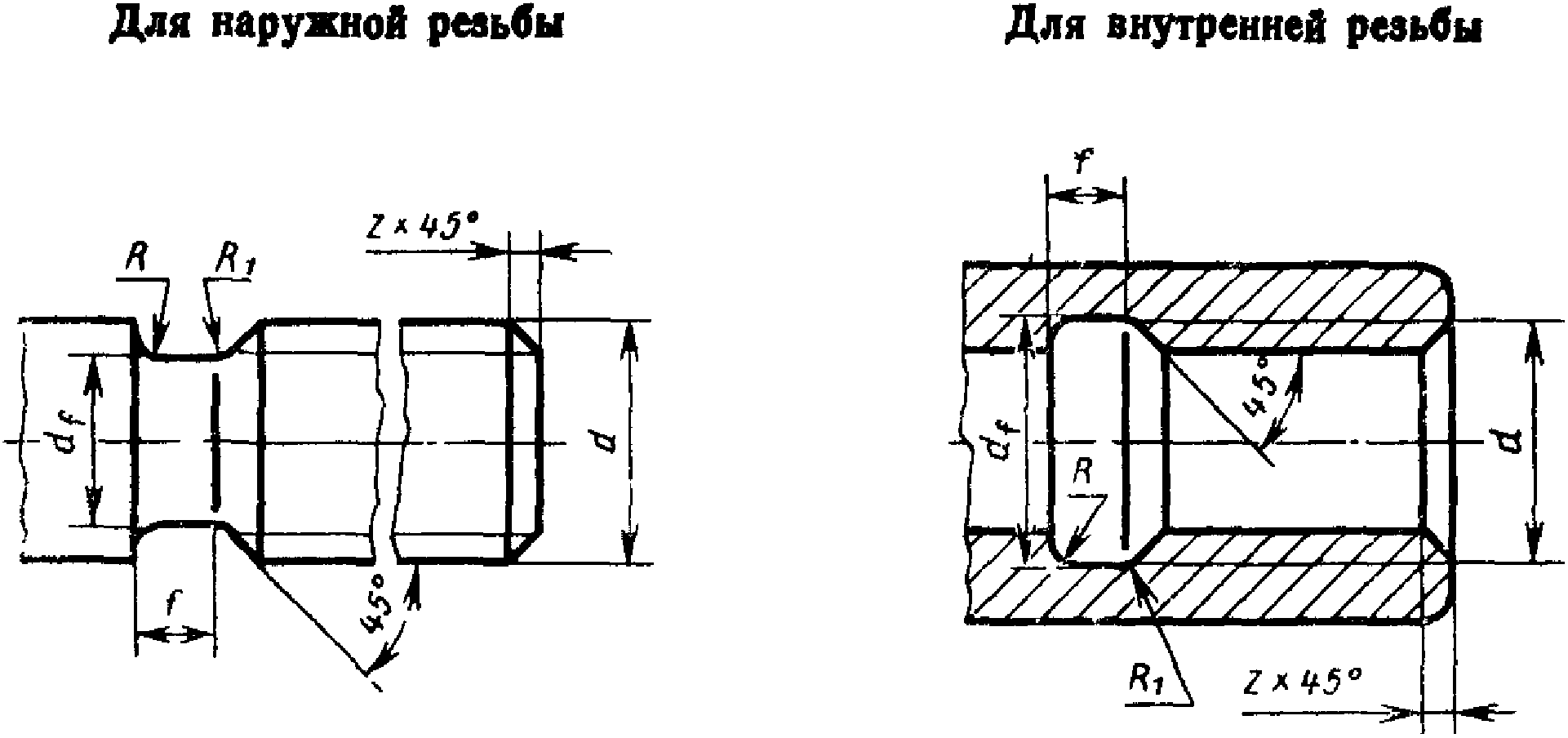

7. Размеры проточек и фасок для наружной и внутренней трапецеидальной одноходовой резьбы должны соответствовать указанным на черт. 13 и в табл. 7.
Черт. 13
Таблица 7
мм
Шаг резьбы
Проточка
Фаска z
f
R
R1
наружная резьба df
внутренняя резьба df
1,5
2,5
1,0
0,5
d - 2,0
d + 1,0
1,0
2
3
d - 3,0
1,6
3
5
1,6
d - 4,2
2,0
4
6
1,0
d - 5,2
d + 1,1
2,5
5
8
2,0
d - 7,0
d + 1,6
3,0
6
10
3,0
d - 8,0
3,5
7
12
d - 9,0
4,0
8
d - 10,2
d + 1,8
4,5
9
14
d - 11,2
5,0
10
16
d - 12,5
5,5
12
18
d - 14,5
d + 2,1
6,5
14
20
5,0
2,0
d - 16,5
d + 2,5
8,0
16
25
d - 19,5
d + 2,8
9,0
18
d - 22,5
d + 3,0
10,0
20
d - 24,0
11,0
22
30
d - 26,0
12,0
24
d - 28,0
d + 3,5
13,0
28
40
d - 32,0
16,0
32
d - 36,5
17,0
36
50
d - 45,5
d + 4,0
20,0
40
d - 44,5
21,0
44
60
d - 48,5
25,0
48
d - 52,8
Примечание. Для многозаходной трапецеидальной резьбы ширина проточки принимается равной ширине проточки однозаходной резьбы, шаг которой равен ходу многозаходной резьбы Размеры остальных элементов принимать по табл 7
(Измененная редакция, Изм. N 1).
8. (Исключен, Изм. N 1).
9. Допускается применять вместо проточек, указанных на черт. 9 - 13 и в табл. 3 - 7, при f <= 2 мм симметричные проточки (без фаски) с радиусом закругления с обеих сторон равным R.
10. Для наружной трубной цилиндрической резьбы при выполнении резьбы на проход, а также при выполнении резьбы в упор, в случае применения нормального недореза и нормальной ширины проточки, рекомендуется применять резьбообразующий инструмент с углом заборной части 20°; в случае применения уменьшенного недореза и узкой проточки - с углом заборной части 30°.
Для внутренней трубной цилиндрической резьбы при выполнении резьбы в упор, в случае применения нормального недореза и нормальной ширины проточки, рекомендуется применять резьбообразующий инструмент с длиной заборной части не более 3 шагов; в случае применения уменьшенного недореза и узкой проточки - с длиной заборной части не более 2 шагов.
11. (Исключен, Изм. N 1).
12. Предельные отклонения размеров проточек df и f назначаются исходя из конструктивных требований к изготовляемым деталям.
(Введен дополнительно, Изм. N 1).


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/17/gost_18097.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
