Утвержден и введен в действие

Постановлением Госстандарта СССР

от 13 февраля 1970 г. N 163

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ УПОРНЫЕ ДЛЯ БОРШТАНГ И РАСТОЧНЫХ ОПРАВОК

КОНСТРУКЦИЯ

Back nuts for boring bars and boring arbors.

Design

ГОСТ 15511-70

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1980 г.;

Изменения N 2, утв. в январе 1990 г.)

Группа Г27

ОКП 39 2800

Взамен МН 2619-61

Дата введения

1 января 1971 года

Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Разработчики: В.В. Андреев, Е.М. Коваленко, В.Д. Поляков, А.З. Старосельский, О.Ф. Хмунина.

Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13.02.70 N 163.

Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

??????????????????????????????????????????????????????????????????

ГОСТ 9.306-85 ?10

ГОСТ 1759.0-87 ?11

ГОСТ 4543-71 ?3

ГОСТ 10549-80 ?9

ИС NORMPROD: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от

02.03.2005 N 39-ст с 1 июля 2005 года введен в действие

ГОСТ 16093-2004.

ГОСТ 16093-81 ?8

ГОСТ 21474-75 ?2

ГОСТ 24643-81 ?5

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от

02.03.2005 N 36-ст с 1 июля 2005 года введен в действие

ГОСТ 24705-2004.

ГОСТ 24705-81 ?8

Переиздание (февраль 1999 г.) с Изменениями N 1, 2, утвержденными в марте 1980 г., январе 1990 г. (ИУС N 5, 1980; N 5, 1990).

1. Настоящий стандарт распространяется на упорные гайки, применяемые в гаечных упорах на борштангах и расточных оправках.

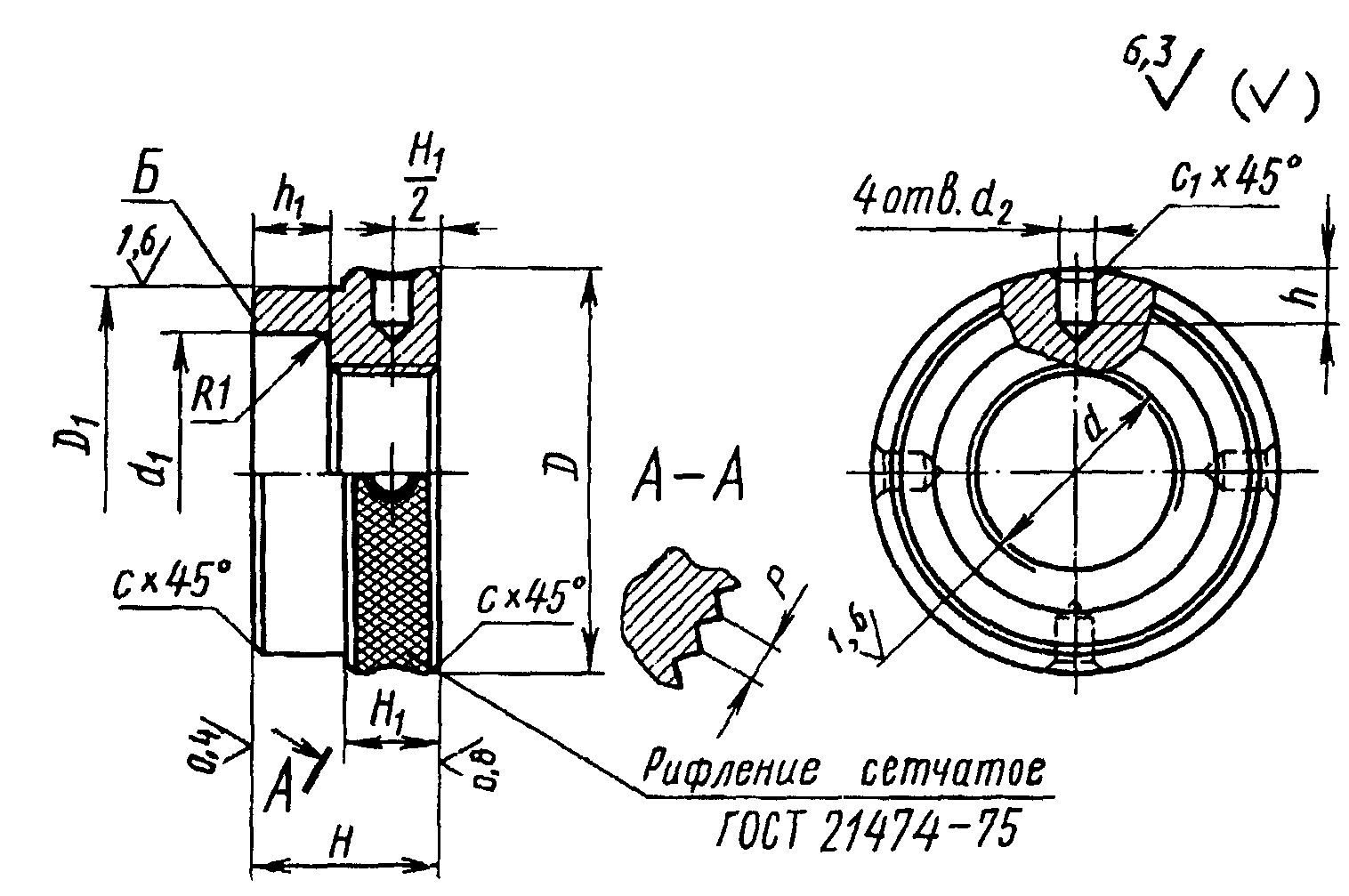

2. Конструкция и размеры упорных гаек должны соответствовать указанным на чертеже и в таблице.

Чертеж

Размеры, мм

??????????????????????????????????????????????????????????????????????????????

Обозначе-?Приме-?Номи-?Шаг ? D ? H ?D ?H ?d ?d ? h ?h ? p ? c ?c ?Мас-

ния гаек ?няе- ?наль-?резь-?h12? ? 1 ? 1 ? 1 ? 2 ? ? 1 ? ? ? 1 ?са,

?мость ?ный ?бы ? ? ? ? ? ?H12? ? ? ? ? ?кг ~

? ?диа- ? ? ? ? ? ? ? ? ? ? ? ? ?

? ?метр ? ? ? ? ? ? ? ? ? ? ? ? ?

? ?резь-? ? ? ? ? ? ? ? ? ? ? ? ?

? ?бы d ? ? ? ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????????????

6002-0107? ?24 ?1,0 ?42 ?20 ?40 ?10 ?28 ?4,5?6,0?8 ?1,0?1,0?0,6?0,123

??????????????????????? ????? ????????????????? ? ? ? ??????????

6002-0108? ?27 ? ?45 ? ?43 ?12 ?30 ?5,5? ? ? ? ?1,0?0,139

????????????????????????????? ? ? ? ????? ? ? ? ? ? ??????

6002-0109? ?30 ?1,5 ? ? ? ? ?34 ? ? ? ? ? ? ?0,113

??????????????????????? ????? ????? ????? ? ? ? ? ? ??????

6002-0102? ?33 ? ?52 ? ?50 ? ?36 ? ? ? ? ? ? ?0,175

??????????????????????? ????? ????? ????? ? ? ? ? ? ??????

6002-0110? ?36 ? ?55 ? ?53 ? ?40 ? ? ? ? ? ? ?0,184

??????????????????????? ????? ????? ????? ? ? ? ? ? ??????

6002-0111? ?39 ? ?60 ? ?58 ? ?42 ? ? ? ? ? ? ?0,229

??????????????????????? ????????????? ????? ? ????? ? ? ??????

6002-0104? ?42 ? ?63 ?22 ?60 ? ?45 ? ? ?10 ? ? ? ?0,257

??????????????????????? ????? ????? ????? ? ? ? ? ? ??????

6002-0112? ?45 ? ?65 ? ?62 ? ?50 ? ? ? ? ? ? ?0,242

??????????????????????? ????? ????????????????????? ? ? ? ??????

6002-0113? ?48 ? ?75 ? ?72 ?14 ?52 ?6,0?8,5? ? ? ? ?0,397

??????????????????????? ????????????? ????? ? ????? ? ? ??????

6002-0114? ?52 ? ?80 ?25 ?77 ? ?56 ? ? ?12 ? ? ? ?0,498

????????????????????????????? ? ? ? ????? ? ? ? ? ? ??????

6002-0115? ?56 ?2,0 ? ? ? ? ?60 ? ? ? ? ? ? ?0,430

??????????????????????? ????? ????????????????????? ????? ? ??????

6002-0116? ?60 ? ?90 ? ?87 ?16 ?65 ?8,0?9,0? ?1,2? ? ?0,604

??????????????????????? ? ? ? ? ????? ? ? ? ? ? ??????

6002-0117? ?64 ? ? ? ? ? ?70 ? ? ? ? ? ? ?0,514

??????????????????????? ????????????? ????? ? ????? ? ? ??????

6002-0118? ?72 ? ?105?32 ?102? ?78 ? ? ?16 ? ? ? ?0,988

??????????????????????? ????? ????? ????? ? ? ? ? ? ??????

6002-0119? ?76 ? ?110? ?107? ?80 ? ? ? ? ? ? ?1,108

??????????????????????? ????? ????? ????? ? ? ? ? ? ??????

6002-0120? ?80 ? ?120? ?117? ?85 ? ? ? ? ? ? ?1,412

??????????????????????? ? ? ? ? ????? ? ? ? ? ? ??????

6002-0121? ?85 ? ? ? ? ? ?90 ? ? ? ? ? ? ?1,245

??????????????????????? ????? ????????????? ? ? ? ? ? ??????

6002-0122? ?90 ? ?125? ?122?18 ?95 ? ? ? ? ? ? ?1,315

??????????????????????? ????? ????? ????? ? ? ? ????? ??????

6002-0123? ?95 ? ?130? ?127? ?100? ? ? ? ?1,6? ?1,377

??????????????????????? ????? ????? ????? ? ? ? ? ? ??????

6002-0124? ?100 ? ?140? ?137? ?105? ? ? ? ? ? ?1,706

Пример условного обозначения упорной гайки диаметром резьбы 24 мм:

Гайка упорная 6002-0107 ГОСТ 15511-70

(Измененная редакция, Изм. N 1, 2.)

3. Материал - сталь марки 40Х по ГОСТ 4543. Допускается замена на сталь других марок по механическим свойствам не ниже, чем у стали марки 40Х.

4. Твердость - 36 ... 42 HRC. Твердость плоскости Б на глубину 1,2 - 2 мм - 50 ... 54 HRC.

5. Допуск перпендикулярности торцов относительно среднего диаметра резьбы и параллельности торцов - по 7-й степени точности ГОСТ 24643.

(Измененная редакция, Изм. N 2.)

6. (Исключен, Изм. N 2.)

7. Неуказанные предельные отклонения размеров: Н14, h14,

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

ИС NORMPROD: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.

8. Резьба метрическая - по ГОСТ 24705. Поле допуска резьбы - 6Н по ГОСТ 16093.

7, 8. (Измененная редакция, Изм. N 2.)

9. Фаски под резьбу - по ГОСТ 10549.

10. Покрытие Хим. Окс. прм - по ГОСТ 9.306.

11. Остальные технические требования - по ГОСТ 1759.0.
