"ГОСТ 14727-69. Гайки шестигранные со сферическим торцом. Конструкция"
(введен в действие Постановлением Госстандарта СССР от 13.06.1969 N 680)
(ред. от 01.04.1989)

"ГОСТ 14727-69. Гайки шестигранные со сферическим торцом. Конструкция"
(введен в действие Постановлением Госстандарта СССР от 13.06.1969 N 680)
(ред. от 01.04.1989)


Введен в действие
Постановлением Госстандарта СССР
от 13 июня 1969 г. N 680
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ СО СФЕРИЧЕСКИМ ТОРЦОМ
КОНСТРУКЦИЯ
Spherical and hexagon nuts. Design
ГОСТ 14727-69
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1980 г.,
Изменения N 2, утв. в апреле 1989 г.)
Группа Г27
МКС 25.060.99
Взамен ГОСТ 3392-57,
ГОСТ 4089-57
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. N 680 дата введения установлена 01.07.1970.
Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.1989 N 1027.
Издание (январь 2005 г.) с Изменениями N 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80, 7-89).
Настоящий стандарт распространяется на шестигранные гайки со сферическим торцом, предназначенные для станочных приспособлений.
1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
???????????????????????????????????????????????????????????????????????????
Обозначение?Применя-?Испол-? d ? S ? H ? D ? D ? d ? h ? h ? r ?Масса,
гаек ?емость ?нение ? ?h13 ? ? ? 1 ? 1? ? 1? ? кг,
? ? ? ? ? ? ? ? ? ? ? ? ~=
???????????????????????????????????????????????????????????????????????????
7003-0271 ? ? 1 ?М6 ? 10 ? 9 ?11,5? - ? 7 ? - ? - ? 9 ?0,004
???????????????????????????? ?????? ??????????? ????????????????????
7003-0272 ? ? 2 ? ? 12 ? ?13,8?11,0? ? 2,5? 3 ?12 ?0,006
????????????????????????????????????????????????????????????????? ???????
7003-0273 ? ? 1 ?М8 ? 14 ? 12 ?16,2? - ? 9 ? - ? - ? ?0,011
???????????????????????????? ? ? ? ?????? ?????????? ???????
7003-0274 ? ? 2 ? ? ? ? ?13,0? ? 3,5? 3 ? ?0,010
???????????????????????????????????????????????????????????????????????????
7003-0275 ? ? 1 ?М10? 17 ? 15 ?19,6? - ?11 ? - ? - ?15 ?0,021
???????????????????????????? ? ? ? ?????? ?????????? ???????
7003-0276 ? ? 2 ? ? ? ? ?15,5? ? 4,0? 4 ? ?0,018
???????????????????????????????????????????????????????????????????????????
7003-0277 ? ? 1 ?М12? 19 ? 18 ?21,9? - ?14 ? - ? - ?18 ?0,031
???????????????????????????? ?????? ??????????? ?????????? ???????
7003-0278 ? ? 2 ? ? 22 ? ?25,4?20,0? ? 5,5? 5 ? ?0,043
???????????????????????????????????????????????????????????????????????????
7003-0279 ? ? 1 ?М16? 24 ? 24 ?27,7? - ?18 ? - ? - ?22 ?0,060
???????????????????????????? ?????? ??????????? ?????????? ???????
7003-0280 ? ? 2 ? ? 27 ? ?31,2?26,0? ? 6,0? 6 ? ?0,080
???????????????????????????????????????????????????????????????????????????
7003-0281 ? ? 1 ?М20? 30 ? 30 ?34,6? - ?22 ? - ? - ?27 ?0,120
???????????????????????????? ?????? ??????????? ?????????? ???????
7003-0282 ? ? 2 ? ? 32 ? ?35,9?30,0? ? 6,5? 6 ? ?0,140
???????????????????????????????????????????????????????????????????????????
7003-0283 ? ? 1 ?М24? 36 ? 36 ?41,6? - ?26 ? - ? - ?32 ?0,206
???????????????????????????? ? ? ? ?????? ?????????? ???????
7003-0284 ? ? 2 ? ? ? ? ?34,0? ? 6,5? 7 ? ?0,194
???????????????????????????????????????????????????????????????????????????
7003-0285 ? ? 1 ?М30? 46 ? 45 ?53,1? - ?32 ? - ? - ?40 ?0,419
???????????????????????????? ? ? ? ?????? ?????????? ???????
7003-0286 ? ? 2 ? ? ? ? ?45,0? ? 9,0? 8 ? ?0,404
???????????????????????????????????????????????????????????????????????????
7003-0287 ? ? 1 ?М36? 55 ? 54 ?63,5? - ?38 ? - ? - ?50 ?0,715
???????????????????????????? ? ? ? ?????? ?????????? ???????
7003-0288 ? ? 2 ? ? ? ? ?52,0? ?10,0? 8 ? ?0,680
???????????????????????????????????????????????????????????????????????????
7003-0289 ? ? 1 ?М42? 65 ? 63 ?75,0? - ?45 ? - ? - ?58 ?1,170
????????????????????? ???????????????????? ????? ? ???????????
7003-0290 ? ? ?М48? 75 ? 72 ?86,5? ?52 ? ? ?67 ?1,800
Пример условного обозначения шестигранной гайки со сферическим торцом исполнение 1, размером d = М6:
Гайка 7003-0271 ГОСТ 14727-69
(Измененная редакция, Изм. N 1, 2).
2. Материал - сталь марки 40Х по ГОСТ 4543-71. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 40Х.
3. Твердость - 33 ... 38 HRC.
4. Неуказанные предельные отклонения размеров: Н14; h14, .
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.
4, 5. (Измененная редакция, Изм. N 2).
6. Размеры фасок для резьбы - по ГОСТ 10549-80.
7. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
8. Остальные технические требования - по ГОСТ 1759.0-87.
9. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.
10. Пример применения шестигранных гаек со сферическим торцом указан в Приложении.
(Введен дополнительно, Изм. N 2).
Приложение
Справочное

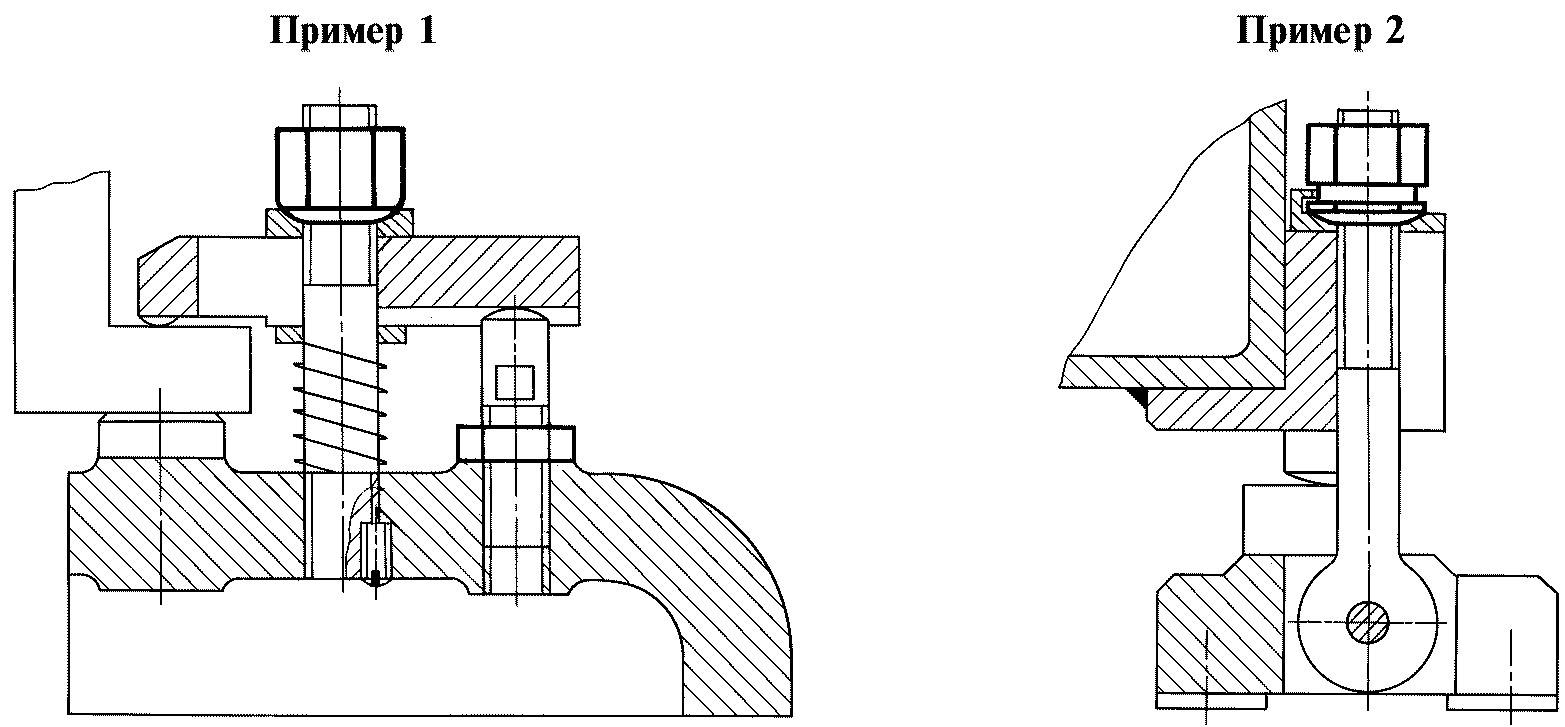

ПРИМЕРЫ
ПРИМЕНЕНИЯ ШЕСТИГРАННЫХ ГАЕК СО СФЕРИЧЕСКИМ ТОРЦОМ
