Утвержден и введен в действие

Постановлением Госстандарта СССР

от 13 июня 1969 г. N 680

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ ЗАПОРНЫЕ

КОНСТРУКЦИЯ

Locking screws. Construction

ГОСТ 9049-69*

Список изменяющих документов

(в ред. Изменения N 1, утв. в июне 1980 г.,

Изменения N 2, утв. в апреле 1989 г.)

Группа Г27

Взамен ГОСТ 9049-59

Дата введения

1 июля 1970 года

* Переиздание (декабрь 1998 г.) с Изменениями N 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80, 7-89).

Настоящий стандарт распространяется на запорные винты, предназначенные для станочных приспособлений.

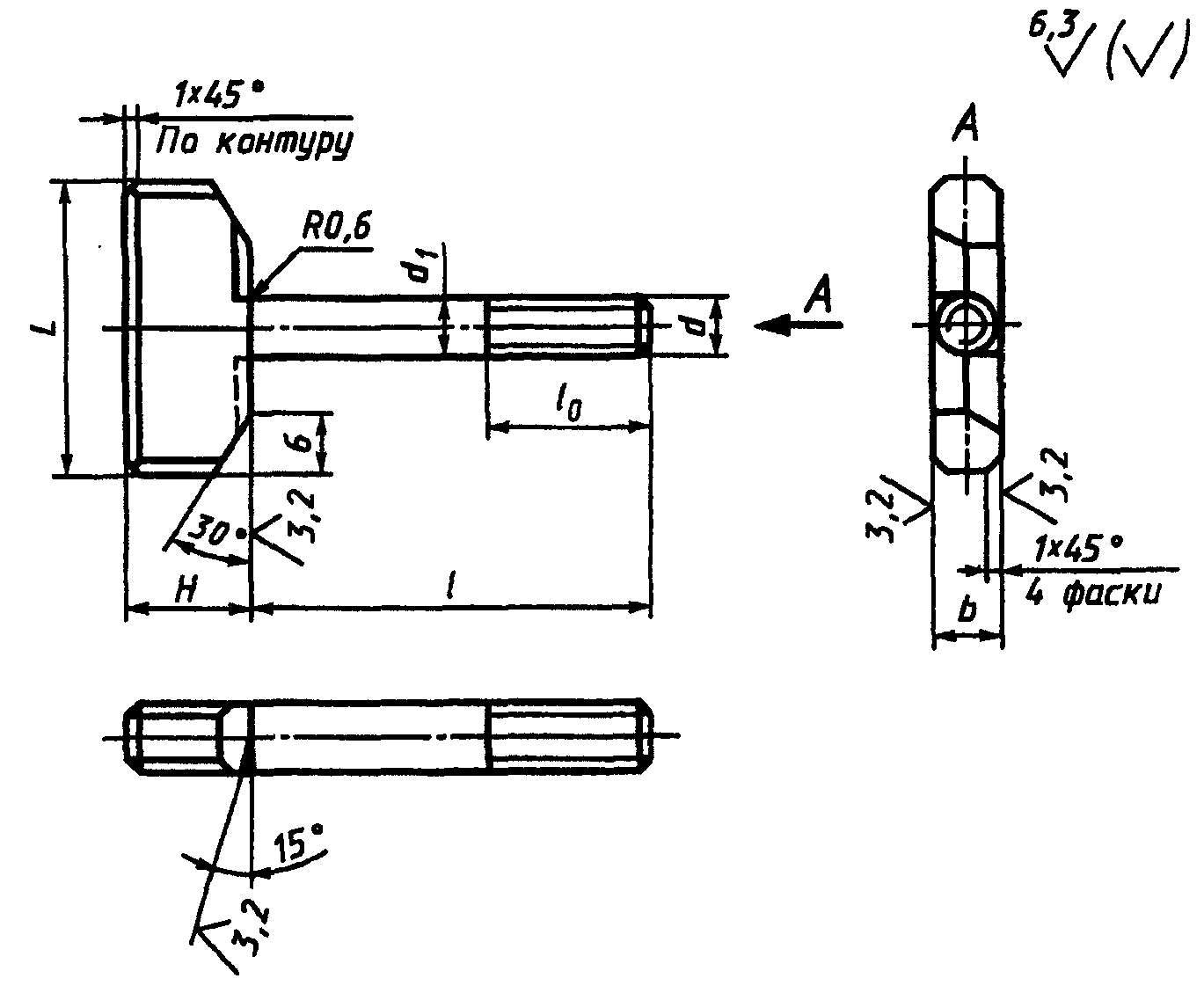

1. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

??????????????????????????????????????????????????????????????????

Обозначение ?Приме- ? d ? l ? H ? L ? d ? b ? l ?Масса,

винтов ?няе- ? ? ? ? ? 1 ? ? 0 ? кг

?мость ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????

7006-1171 ? ?М6 ?20 ?12 ?30 ?6 ?6 ?16 ?0,019

????????????????????? ??????? ? ? ? ? ???????

1172 ? ? ?25 ? ? ? ? ? ?0,020

????????????????????? ??????? ? ? ? ? ???????

1173 ? ? ?32 ? ? ? ? ? ?0,022

????????????????????? ??????? ? ? ? ? ???????

1174 ? ? ?40 ? ? ? ? ? ?0,024

??????????????????????????????????????????????????????????????????

1175 ? ?М8 ?25 ?16 ?36 ?8 ?8 ?20 ?0,041

????????????????????? ??????? ? ? ? ? ???????

1176 ? ? ?32 ? ? ? ? ? ?0,044

????????????????????? ??????? ? ? ? ? ???????

1177 ? ? ?40 ? ? ? ? ? ?0,047

????????????????????? ??????? ? ? ? ? ???????

1178 ? ? ?50 ? ? ? ? ? ?0,051

??????????????????????????????????????????????????????????????????

1179 ? ?М10 ?32 ?20 ?40 ?10 ?10 ?25 ?0,076

????????????????????? ??????? ? ? ? ? ???????

1180 ? ? ?40 ? ? ? ? ? ?0,081

????????????????????? ??????? ? ? ? ? ???????

1181 ? ? ?50 ? ? ? ? ? ?0,087

????????????????????? ??????? ? ? ? ? ???????

1182 ? ? ?60 ? ? ? ? ? ?0,093

??????????????????????????????????????????????????????????????????

1183 ? ?М12 ?40 ?25 ?50 ?12 ?12 ?32 ?0,143

????????????????????? ??????? ? ? ? ? ???????

1184 ? ? ?50 ? ? ? ? ? ?0,152

????????????????????? ??????? ? ? ? ? ???????

1185 ? ? ?60 ? ? ? ? ? ?0,161

????????????????????? ??????? ? ? ? ? ???????

1186 ? ? ?80 ? ? ? ? ? ?0,180

??????????????????????????????????????????????????????????????????

1187 ? ?М16 ?50 ?32 ?60 ?16 ?16 ?40 ?0,303

????????????????????? ??????? ? ? ? ? ???????

1188 ? ? ?60 ? ? ? ? ? ?0,319

????????????????????? ??????? ? ? ? ? ???????

1189 ? ? ?80 ? ? ? ? ? ?0,351

????????????????????? ??????? ? ? ? ? ???????

7006-1190 ? ? ?100 ? ? ? ? ? ?0,383

Пример условного обозначения запорного винта размерами d = М6, l = 20 мм:

Винт 7006-1171 ГОСТ 9049-69

(Измененная редакция, Изм. N 1).

2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость - 34,5 ... 39,5

4. Неуказанные предельные отклонения размеров: hl4,

(Измененная редакция, Изм. N 1, 2).

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

ИС NORMPROD: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.

5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6g по ГОСТ 16093-81.

(Измененная редакция, Изм. N 2).

6. Размеры сбегов и фасок для резьбы - по ГОСТ 10549-80.

7. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение защитных покрытий других видов.

8. Остальные технические требования - по ГОСТ 1759.0-87.

9. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии винтов одного типоразмера.

10. Примеры применения запорных винтов указаны в Приложении.

(Введен дополнительно, Изм. N 2).

Приложение

Справочное

ПРИМЕРЫ ПРИМЕНЕНИЯ ЗАПОРНЫХ ВИНТОВ

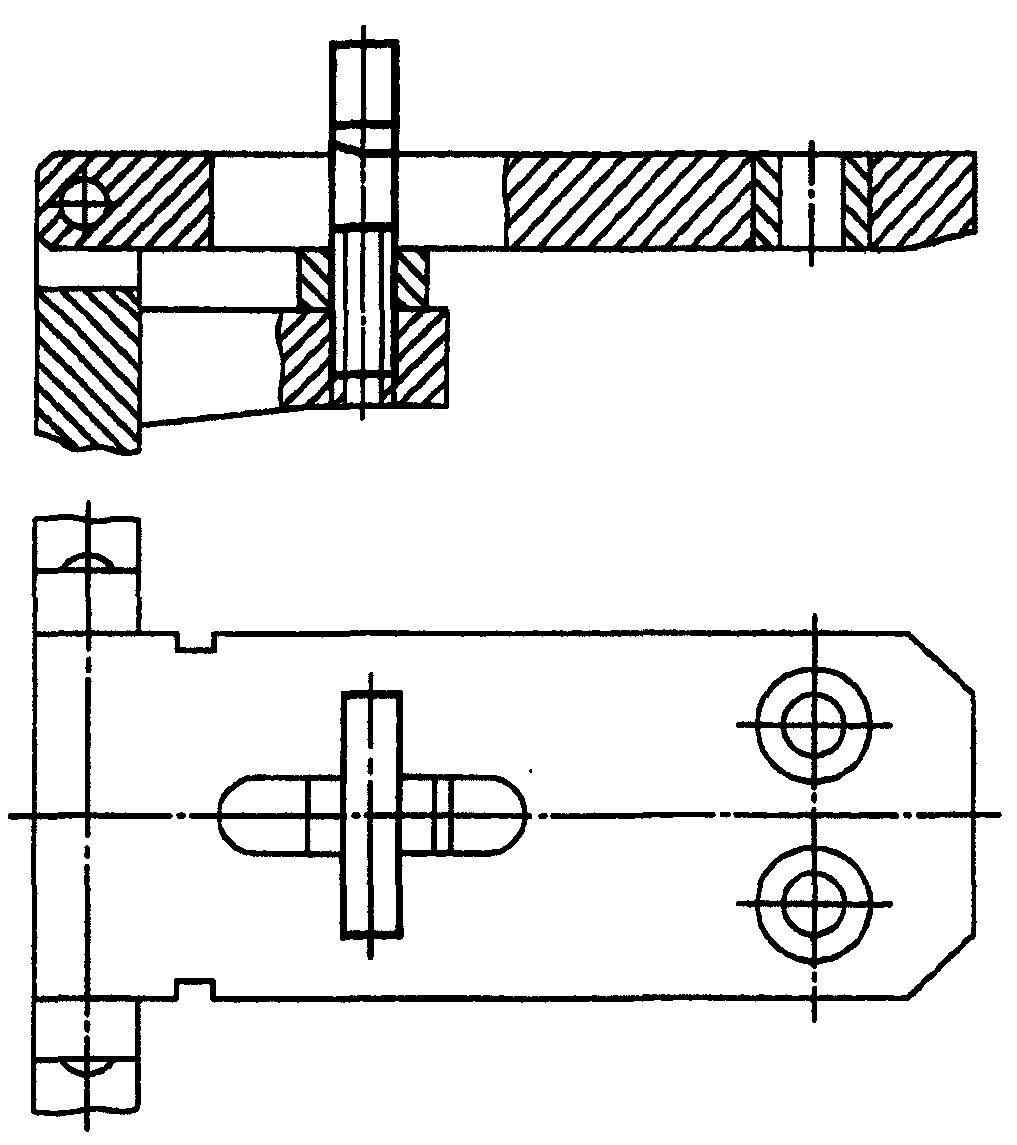

Пример 1

Пример 2
