Название документа
"ГОСТ 4088-69*. Гайки фасонные. Конструкция"
(утв. Постановлением Госстандарта СССР от 13.06.1969 N 680)
(ред. от 20.04.1989)

"ГОСТ 4088-69*. Гайки фасонные. Конструкция"
(утв. Постановлением Госстандарта СССР от 13.06.1969 N 680)
(ред. от 20.04.1989)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 13 июня 1969 г. N 680
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГАЙКИ ФАСОННЫЕ
КОНСТРУКЦИЯ
Shaped nuts. Construction
ГОСТ 4088-69*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1980 г.,
Изменения N 2, утв. Постановлением
Госстандарта СССР от 20.04.1989 N 1023)
Группа Г27
Взамен ГОСТ 4088-57
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. N 680 срок введения установлен
с 1 июля 1970 года
Проверен в 1980 г. Срок действия ограничен
до 1 января 1990 года
* Переиздание (сентябрь 1985 г.) с Изменением N 1, утвержденным в июне 1980 г. (ИУС N 9, 1980 г.).
Настоящий стандарт распространяется на фасонные гайки, предназначенные для станочных приспособлений.

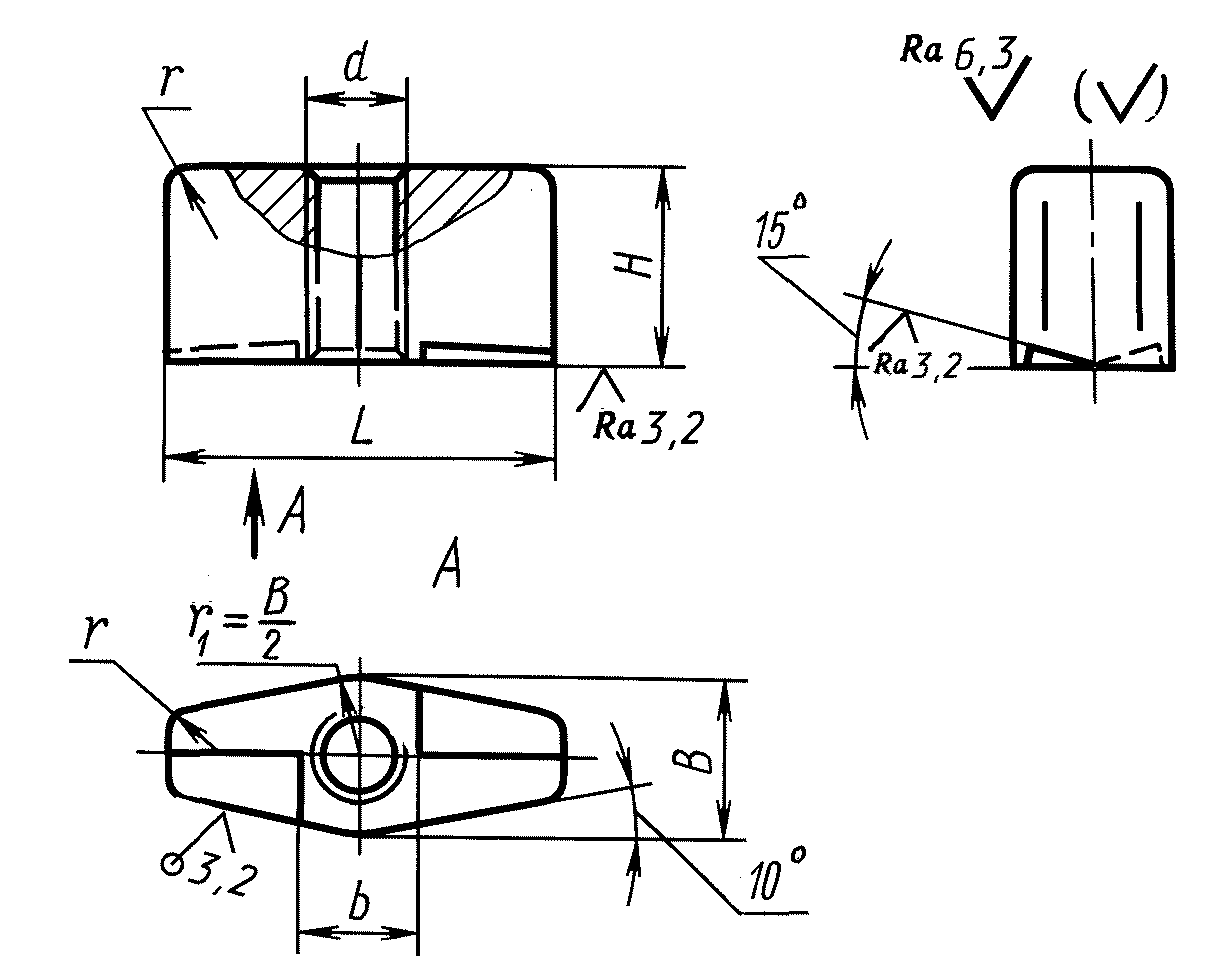

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 2, утв. Постановлением
Госстандарта СССР от 20.04.1989 N 1023)
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение ?Применяе- ?d ?Н ?L ?В ?b ?r ?Масса,
гаек ?мость ? ? ? ? ? ? ?кг ~=
??????????????????????????????????????????????????????????????????
7004-0051 ? ?М5 ?10 ?25 ?10 ?6 ?1,6?0,014
??????????????????????????????????????????????????????? ????????
7004-0052 ? ?М6 ?12 ?30 ?12 ?8 ? ?0,024
??????????????????????????????????????????????????????? ????????
7004-0053 ? ?М8 ?16 ?36 ?14 ?10 ? ?0,042
??????????????????????????????????????????????????????????????????
7004-0054 ? ?М10 ?20 ?40 ?16 ?12 ?2,5?0,063
??????????????????????????????????????????????????????? ????????
7004-0055 ? ?М12 ?25 ?50 ?18 ?14 ? ?0,118
??????????????????????????????????????????????????????? ????????
7004-0056 ? ?М16 ?32 ?60 ?22 ?18 ? ?0,210
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1023)
Пример условного обозначения фасонной гайки размером d = M5:
Гайка 7004-0051 ГОСТ 4088-69
(Измененная редакция, Изм. N 1).
2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1023)
3. Твердость - 31,5 ... 36,5 .
4. Неуказанные предельные отклонения размеров: h14, .
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1023)
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.
(п. 5 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1023)
4, 5. (Измененная редакция, Изм. N 1).
6. Размеры фасок для резьбы - по ГОСТ 10549-80.
7. (Отменен, Изм. N 1).
8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1023)
9. Остальные технические требования - по ГОСТ 1759.0-87.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1023)
10. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.
11. Пример применения фасонных гаек указан в Приложении.
(п. 11 введен Изменением N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1023)
Приложение
Справочное

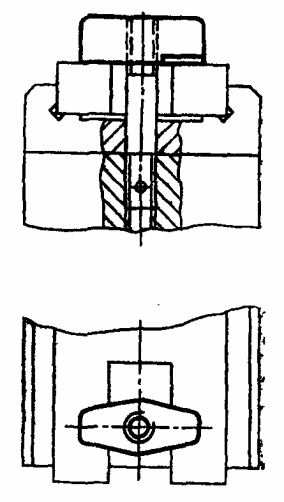

ПРИМЕР ПРИМЕНЕНИЯ ФАСОННЫХ ГАЕК
