Описание
Источник публикации
В данном виде документ опубликован не был.
Первоначальный текст документа опубликован в издании:
М.: Издательство стандартов, 1985.
Информацию о публикации документов, создающих данную редакцию, см. в справке к этим документам.
Примечание к документу
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 г. N 184-ФЗ.
Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.1989 N 1027 ("ИУС", N 7, 1989).
Изменение N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1023, введено в действие с 1 января 1990 года.
Взамен ГОСТ 9056-59 в части дет. 2.
Название документа
"ГОСТ 14729-69*. Государственный стандарт Союза ССР. Гайки цилиндрические потайные. Конструкция"
(введен Постановлением Госстандарта СССР от 13.06.1969 N 680)
(ред. от 20.04.1989)

"ГОСТ 14729-69*. Государственный стандарт Союза ССР. Гайки цилиндрические потайные. Конструкция"
(введен Постановлением Госстандарта СССР от 13.06.1969 N 680)
(ред. от 20.04.1989)


Утвержден
Постановлением Госстандарта СССР
от 13 июня 1969 г. N 680
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГАЙКИ ЦИЛИНДРИЧЕСКИЕ ПОТАЙНЫЕ
КОНСТРУКЦИЯ
Cylindrical countersunk nuts.
Construction
ГОСТ 14729-69*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1980 г.,
Изменения N 2, утв. Постановлением
Госстандарта СССР от 20.04.1989 N 1023)
Группа Г27
Взамен ГОСТ 9056-59
в части дет. 2
Срок введения
с 1 июля 1970 года
до 1 января 1990 года
Проверен в 1980 г. Срок действия продлен.
* Переиздание (сентябрь 1985 г.) с Изменением N 1, утв. в июне 1980 г. (ИУС N 9, 1980 г.)
Настоящий стандарт распространяется на цилиндрические потайные гайки, предназначенные для станочных приспособлений.

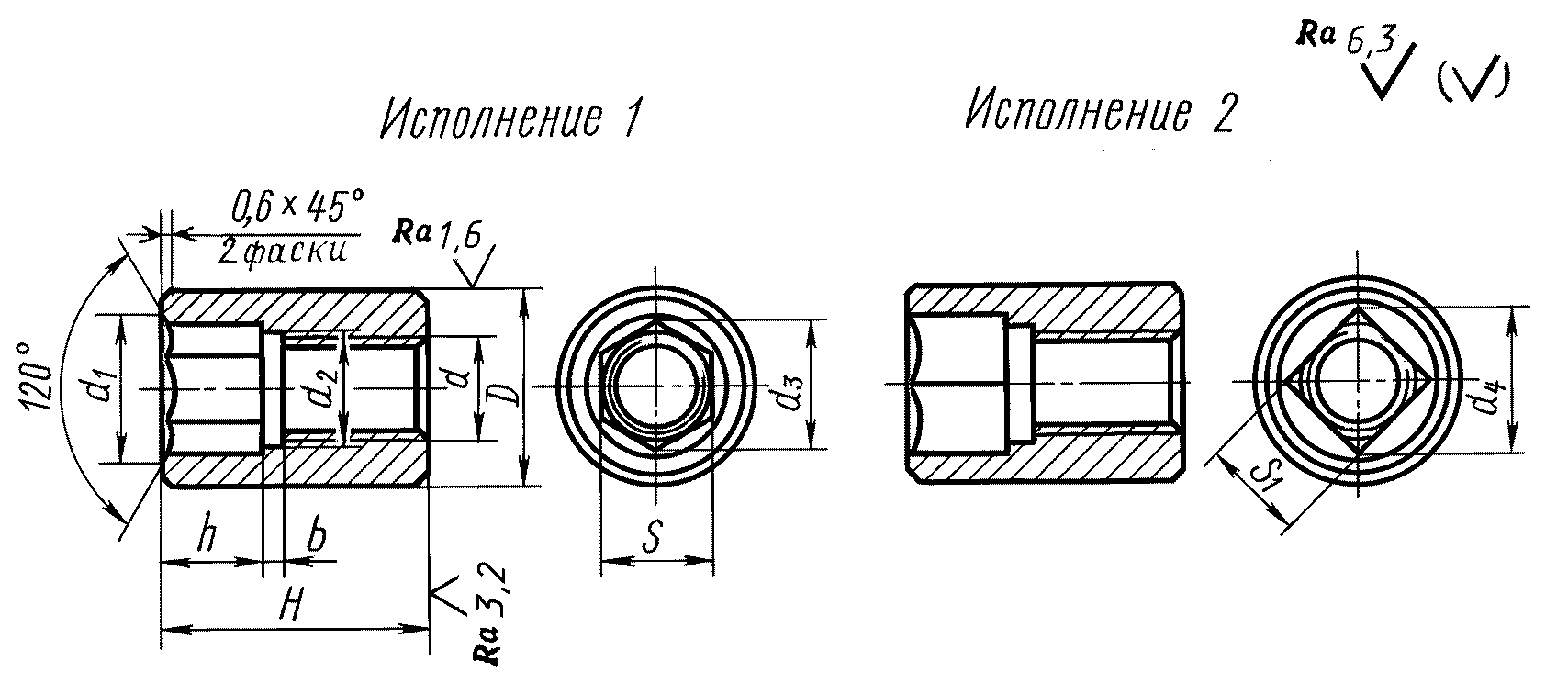

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 2, утв. Постановлением
Госстандарта СССР от 20.04.1989 N 1023)
Размеры в мм
???????????????????????????????????????????????????????????????????????????????????????????
Обозначе-?Приме-?Испол-?d ?D ?H ? S ? S ? d ? d ? d ? d ?h ? b ?Масса,
ние гаек ?няе- ?нение ? ?(поле ? ?(пред. ? 1 ? 1 ? 2 ? 3 ? 4 ? ? ? кг
?мость ? ? ?допуска? ? откл. ?(пред. ? ? ? ? ? ? ? ~=
? ? ? ?d11) ? ?по D11)? откл. ? ? ? ? ? ? ?
? ? ? ? ? ? ?по D11)? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????
7003-0351? ?1 ?М6 ?10 ?16?6 ?- ?7,0 ?6,5 ?6,9 ?- ?6 ?1,6?0,006
???????????????????????? ? ? ????????????????? ? ??????????? ? ?
7003-0352? ?2 ? ? ? ?- ?5 ? ? ?- ?7,1 ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????
7003-0353? ?1 ?М8 ?14 ?20?8 ?- ?9,5 ?8,5 ?9,2 ?- ?8 ?2,0?0,016
???????????????????????? ? ? ?????????????????????? ??????????? ? ???????
7003-0354? ?2 ? ? ? ?- ?7 ?10,0? ?- ?9,9 ? ? ?0,015
???????????????????????????????????????????????????????????????????????????????????????????
7003-0355? ?1 ?М10 ?18 ?25?10 ?- ?12,0?11,0?11,5?- ?10?2,5?0,035
???????????????????????? ? ? ?????????????????????? ??????????? ? ???????
7003-0356? ?2 ? ? ? ?- ?8 ?11,3? ?- ?11,3? ? ?0,033
????????????????????????????????????????????????????????????????????????????????? ???????
7003-0357? ?1 ?М12 ?22 ?32?14 ?- ?17,0?14,0?16,2?- ?12? ?0,069
???????????????????????? ? ? ????????????????? ? ??????????? ? ???????
7003-0358? ?2 ? ? ? ?- ?12 ? ? ?- ?17,0? ? ?0,066
???????????????????????????????????????????????????????????????????????????????????????????
7003-0359? ?1 ?М16 ?25 ?40?17 ?- ?20,0?17,0?19,6?- ?16?3,0?0,089
???????????????????????? ? ? ????????????????? ? ??????????? ? ???????
7003-0360? ?2 ? ? ? ?- ?14 ? ? ?- ?19,8? ? ?0,082
???????????????????????????????????????????????????????????????????????????????????????????
7003-0361? ?1 ?М20 ?30 ?50?22 ?- ?26,0?22,0?25,4?- ?18?4,0?0,148
???????????????????????? ? ? ?????????????????????? ??????????? ? ???????
7003-0362? ?2 ? ? ? ?- ?17 ?23,5? ?- ?24,0? ? ?0,130
???????????????????????????????????????????????????????????????????????????????????????????
7003-0363? ?1 ?М24 ?38 ?60?27 ?- ?32,0?26,0?31,2?- ?24?5,0?0,302
???????????????????????? ? ? ?????????????????????? ??????????? ? ???????
7003-0364? ?2 ? ? ? ?- ?22 ?31,0? ?- ?31,1? ? ?0,274
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1022)
Пример условного обозначения цилиндрической потайной гайки исполнения 1, размером d = M6:
Гайка 7003-0351 ГОСТ 14729-69
(Измененная редакция, Изм. N 1.)
2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1022)
3. Твердость - 34,5 ... 39,5 .
4. Неуказанные предельные отклонения размеров: Н14, h14, .
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1022)
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.
(п. 5 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1022)
4, 5. (Измененная редакция, Изм. N 1).
6. Размеры фасок для резьбы - по ГОСТ 10549-80.
7. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1022)
8. Остальные технические требования - по ГОСТ 1759.0-87.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1022)
9. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.
10. Пример применения цилиндрических потайных гаек указан в Приложении.
(п. 10 введен Изменением N 2, утв. Постановлением Госстандарта СССР от 20.04.1989 N 1022)
Приложение
Справочное

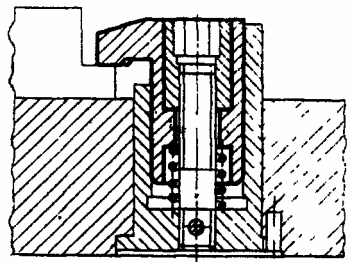

ПРИМЕР ПРИМЕНЕНИЯ ЦИЛИНДРИЧЕСКИХ ПОТАЙНЫХ ГАЕК
