МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШТУРВАЛЬНЫЕ
КОНСТРУКЦИЯ
Four-armed nuts.
Design
ГОСТ 14728-69*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1980 г.,
Изменения N 2, утв. в апреле 1989 г.)
Группа Г27
7003-0320
МКС 25.060.99
Взамен ГОСТ 8918-58,
ГОСТ 8920-58 в части гайки
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. N 680 дата введения установлена с 01.07.1970.
Переиздание (сентябрь 1985 г.) с Изменением N 1, утвержденным в июне 1980 г. (ИУС N 9 1980 г.).
Настоящий стандарт распространяется на штурвальные гайки, предназначенные для станочных приспособлений.
1. Конструкция и размеры штурвальных гаек
1.1. Конструкция и размеры гаек должны соответствовать указанным на черт. 1 и в табл. 1.

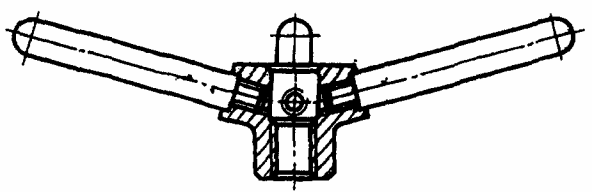

Исполнение 1
Исполнение 2
Размеры для справок.

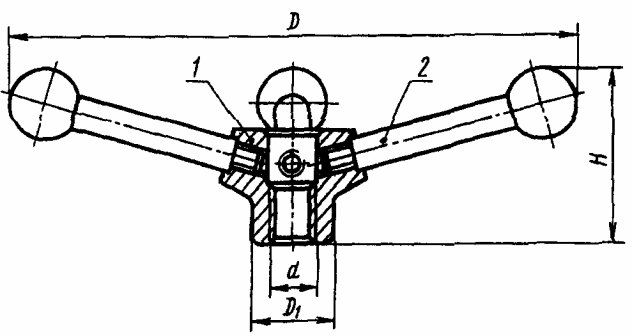

Черт. 1
Примечание. При сборке резьбу рукоятки (дет. 2) смазать эпоксидной смолой или клеем, предназначенным для склеивания металлических поверхностей.
Таблица 1
Размеры в мм
???????????????????????????????????????????????????????????????????????????????????????????????
Обозначе-?Приме-?Испол-? d ? D ?D ? H ?Масса,?Дет. 1. Гайка? Дет. 2. Рукоятка
ние гаек ?няе- ?нение ? ? ~=? 1? ~=? кг ? ????????????????????????????????????
?мость ? ? ? ? ? ? ~= ? ?по ГОСТ 8924-69 <*>?по ГОСТ 8923-69
? ? ? ? ? ? ? ??????????????????????????????????????????????????
? ? ? ? ? ? ? ? Количество
? ? ? ? ? ? ? ??????????????????????????????????????????????????
? ? ? ? ? ? ? ? 1 ? 4 ? 4
? ? ? ? ? ? ? ??????????????????????????????????????????????????
? ? ? ? ? ? ? ? Обозначение деталей
???????????????????????????????????????????????????????????????????????????????????????????????
7003-0321? ?1 ?М12?160?24?50 ?0,349 ?7003-0321/001?7061-0102 ?-
???????????????????????? ? ? ???????????? ????????????????????????????????????
7003-0322? ?2 ? ? ? ?46 ?0,361 ? ?- ?7061-0060
???????????????????????????????????????????????????????????????????????????????????????????????
7003-0323? ?1 ?М16?200?30?60 ?0,637 ?7003-0323/001?7061-0108 ?-
???????????????????????? ? ? ???????????? ????????????????????????????????????
7003-0324? ?2 ? ? ? ?58 ?0,661 ? ?- ?7061-0066
???????????????????????????????????????????????????????????????????????????????????????????????
7003-0325? ?1 ?М20?250?36?76 ?1,185 ?7003-0325/001?7061-0114 ?-
???????????????????????? ? ? ???????????? ????????????????????????????????????
7003-0326? ?2 ? ? ? ?72 ?1,245 ? ?- ?7061-0072
???????????????????????????????????????????????????????????????????????????????????????????????
7003-0327? ?1 ?М24?300?42?88 ?1,498 ?7003-0327/001?7061-0116 ?-
???????????????????????? ? ? ???????????? ????????????????????????????????????
7003-0328? ?2 ? ? ? ?82 ?1,558 ? ?- ?7061-0074
???????????????????????????????????????????????????????????????????????????????????????????????
7003-0329? ?1 ?М30?380?52?112?2,931 ?7003-0329/001?7061-0124 ?-
???????????????????????? ? ? ???????????? ????????????????????????????????????
7003-0330? ?2 ? ? ? ?108?3,235 ? ?- ?7061-0082
--------------------------------
<*> По соглашению с потребителем допускается применение рукояток со стальными шаровыми ручками.
Пример условного обозначения штурвальной гайки исполнения 1, размером d = M12:
Гайка 7003-0321 ГОСТ 14728-69
То же, гайки с рукоятками со стальными шаровыми ручками:
Гайка 7003-0321 Ст ГОСТ 14728-69
1.2. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.
1.3. Пример применения штурвальных гаек указан в Приложении.
(Введен дополнительно, Изм. N 2)
2. Конструкция и размеры гайки (дет. 1)
2.1. Конструкция и размеры гайки должны соответствовать указанным на черт. 2 и в табл. 2.

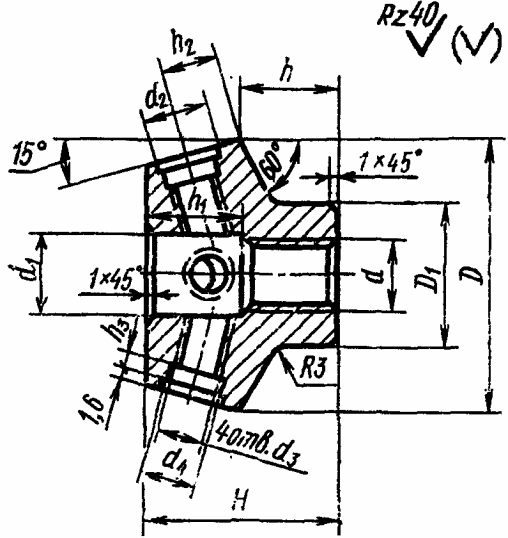

Черт. 2
Таблица 2
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение ? d ?D ?D ?H ?d ?d ? d ? d ?h ?h ?h ? h ? Масса,
гаек ? ? ? 1? ? 1? 2? 3? 4 ? ? 1 ? 2 ? 3 ? кг ~=
??????????????????????????????????????????????????????????????????
7003-0321/001?М12?45?24?32?14?11?М8 ?8,5 ?16?16 ?9 ?3 ?0,193
????????????????????????????????????????????????????? ?????????
7003-0323/001?М16?55?30?42?18?13?М10?10,5?22?20 ?10 ? ?0,361
????????????????????????????????????????????????????? ?????????
7003-0325/001?М20?63?36?50?22?17?М12?13,0?28?23 ?12 ? ?0,585
?????????????????????????????? ? ? ???? ? ? ?????????
7003-0327/001?М24?70?42?55?26? ? ? ?32? ? ? ?0,742
??????????????????????????????????????????????????????????????????
7003-0329/001?М30?85?52?70?34?21?М16?17,0?43?28 ?14 ?4 ?1,415
Пример условного обозначения гайки размером d = M12:
Гайка 7003-0321/001 ГОСТ 14728-69
(Измененная редакция, Изм. N 2)
2.2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
2.3. Твердость - 30 ... 35 HRC.
2.4. Неуказанные предельные отклонения размеров: H14, h14, .
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
2.5. Резьба метрическая - по ГОСТ 25705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.
2.6. Размеры фасок для резьбы - по ГОСТ 10549-80.
2.7. (Исключен, Изм. N 1.)
2.8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
2.9. Остальные технические требования - по ГОСТ 1759.0-87.
Приложение
Справочное

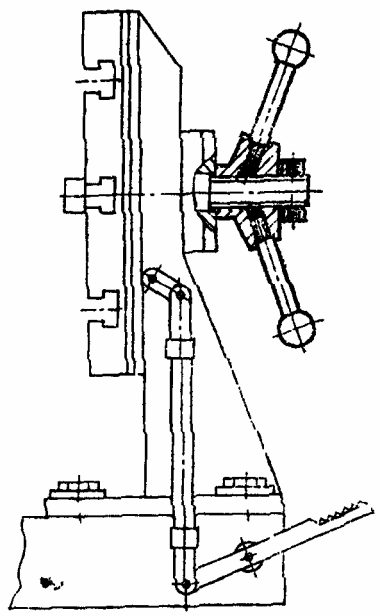

ПРИМЕР ПРИМЕНЕНИЯ ШТУРВАЛЬНЫХ ГАЕК
