ГОСТ 12470-67*. ВИЛКИ С РЕЗЬБОВЫМ ОТВЕРСТИЕМ. КОНСТРУКЦИЯ

Приложение. ПРИМЕР ПРИМЕНЕНИЯ ВИЛОК

Утвержден и введен в действие

Госстандартом СССР

от 3 января 1967 г.

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИЛКИ С РЕЗЬБОВЫМ ОТВЕРСТИЕМ

КОНСТРУКЦИЯ

Forks with thread holes.

Design

ГОСТ 12470-67*

Список изменяющих документов

(в ред. Изменения N 1, утв. в июне 1980 г.,

Изменения N 2, утв. в марте 1988 г.)

Группа Г27

Взамен МН 5421-64

Срок введения в действие

1 июля 1967 года

* Переиздание (ноябрь 1999 г.) Изменения N 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88).

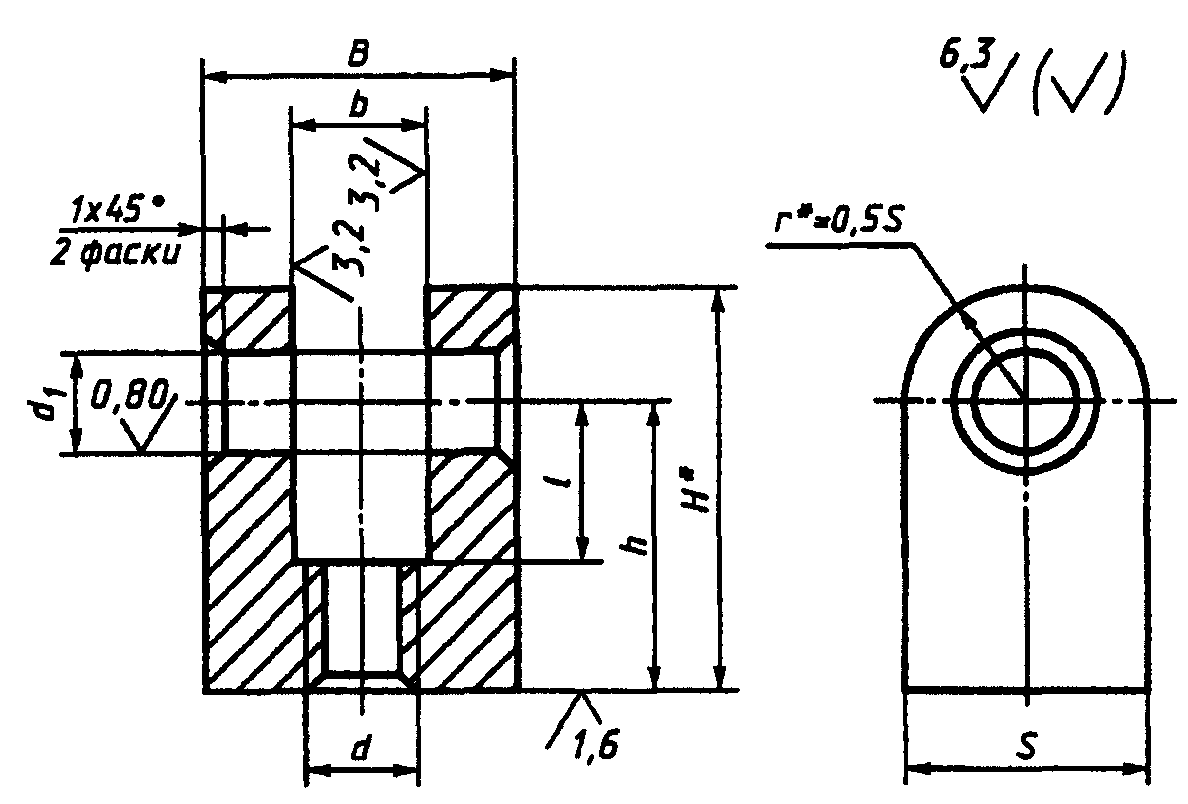

1. Конструкция и размеры вилок с резьбовым отверстием должны соответствовать чертежу и таблице.

------------------------------

<*> Размеры для справок.

Размеры в мм

?????????????????????????????????????????????????????????????????????

Обозначение?Применя- ? b ? d ?d <*> ?В ?S ?h ?l ? Н ?Масса,

вилок ?емость ? (поле ? ? 1 ? ? ? ? ? ? кг

? ?допуска? ? (поле ? ? ? ? ? ?

? ? Н11) ? ?допуска Н7? ? ? ? ? ?

? ? ? ? или Н11) ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????

7018-0371 ? ?8 ?М6 ?6 ?16?14?16?10?23,0 ?0,021

?????????????????????????????????????????????????????????????????????

0372 ? ?10 ?М8 ?8 ?20?16?20?12?28,0 ?0,036

?????????????????????????????????? ???? ???? ?????????????

0373 ? ?20 ?М10? ?32? ?25? ?33,0 ?0,067

?????????????????????????????? ?????????????????? ????????????????

0374 ? ?12 ? ?10 ?25?20? ?14?35,0 ?0,088

?????????????????????????????????? ???? ???? ?????????????

0375 ? ?25 ?М12? ?40? ?30? ?40,0 ?0,129

?????????????????????????????? ????????????????????????????????????

0376 ? ?16 ? ?12 ?32?25?32?18?44,5 ?0,149

?????????????????????????????????? ???? ???? ?????????????

0377 ? ?32 ?М16? ?50? ?40? ?52,5 ?0,267

?????????????????????????????? ?????????????????? ????????????????

0378 ? ?20 ? ?16 ?40?32? ?22?56,0 ?0,294

?????????????????????????????????? ???? ???? ?????????????

0379 ? ?40 ?М20? ?65? ?48? ?64,0 ?0,537

?????????????????????????????????????????????????????????????????????

0380 ? ?25 ?М24?20 ?50?40?55?28?75,0 ?0,609

?????????????????????????????? ??????????????? ???? ?????????????

0381 ? ?50 ? ? ?80? ?60? ?80,0 ?1,030

?????????????????????????????????????????????????????????????????????

0382 ? ?32 ?М30?25 ?65?50?70?34?95,0 ?1,290

?????????????????????????????????????????????????????????????????????

7018-0383 ? ?40 ?М36?32 ?80?60?90?45?120,0?1,375

------------------------------

<*> В случае применения штифтов типа 1 по ГОСТ 3128-70 - поле допуска отверстия

- К7. Соответственно в условном обозначении указывать поле допуска К7.

Пример условного обозначения вилки с резьбовым отверстием размерами d = М6, b = 8 мм, с полем допуска диаметра

- Н7:

Вилка 7018-0371 Н7 ГОСТ 12470-67

(Измененная редакция, Изм. N 1, 2.)

2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость - 35,0 ... 39,5

4. Неуказанные предельные отклонения размеров: h14,

3, 4. (Измененная редакция, Изм. N 2.)

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

ИС NORMPROD: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.

5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.

(Измененная редакция, Изм. N 1, 2.)

6. Размеры фасок для резьбы - по ГОСТ 10549-80.

(Измененная редакция, Изм. N 1.)

7. (Исключен, Изм. N 1.)

8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9306-85).

(Измененная редакция, Изм. N 2.)

9. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.

(Измененная редакция, Изм. N 1, 2.)

10. Пример применения вилок указан в Приложении.

(Введен дополнительно, Изм. N 2.)

Приложение

Справочное

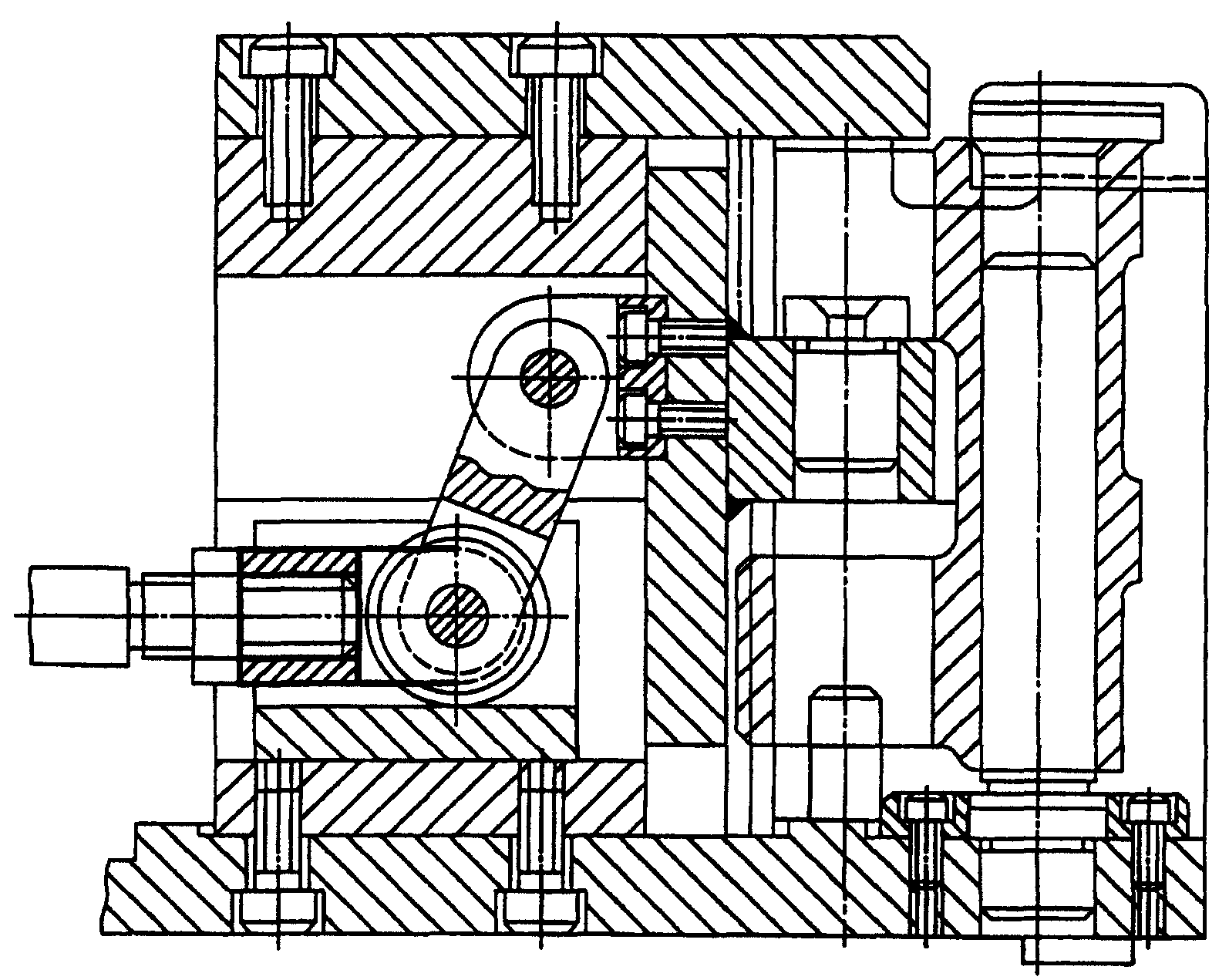

ПРИМЕР ПРИМЕНЕНИЯ ВИЛОК
