"ГОСТ 12468-67*. Эксцентрики двухопорные. Конструкция"
(утв. и введен в действие Комитетом стандартов, мер и измерительных приборов при Совмине СССР 03.01.1967)
(ред. от 01.03.1988)

"ГОСТ 12468-67*. Эксцентрики двухопорные. Конструкция"
(утв. и введен в действие Комитетом стандартов, мер и измерительных приборов при Совмине СССР 03.01.1967)
(ред. от 01.03.1988)


Утвержден и введен в действие
Комитетом стандартов, мер и
измерительных приборов при
Совете Министров СССР
от 3 января 1967 г.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭКСЦЕНТРИКИ ДВУХОПОРНЫЕ
КОНСТРУКЦИЯ
Eccentrics double-supported.
Design
ГОСТ 12468-67*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1980 г.,
Изменения N 2, утв. в марте 1988 г.)
Группа Г27
Взамен МН 5414-64
Срок введения в действие
1 июля 1967 года
* Переиздание (ноябрь 1999 г.) с Изменениями N 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88).
1. Конструкция и размеры двухопорных эксцентриков должны соответствовать чертежу и таблице.
Исполнение 1
Исполнение 2
------------------------------
<*> Сверлить и развернуть в сборе с рукояткой.
Размеры в мм
?????????????????????????????????????????????????????????????????????????????????????????????????????????
Обозначения?Приме-?Испол-?D ? А ?d ?d ?d ?d ?d ?S ? L ?l ?l ?l ?l ? с ?Масса,
эксцент- ?няе- ?нение ?(поле ? (пред. ?(поле ? 1 ? 2 ? 3 ? 4 ?(поле ? ? ? 1 ? 2? 3? ? кг
риков ?мость ? ?допус-? откл. ?допус-?(поле ?(поле ? ? ?допус-? ? ? ? ? ? ?
? ? ?ка h )?+/-0,05)?ка f )?допус-?допус-? ? ?ка ? ? ? ? ? ? ?
? ? ? 9 ? ? 7 ?ка h )?ка Н )? ? ?h ) ? ? ? ? ? ? ?
? ? ? ? ? ? 6 ? 7 ? ? ? 13 ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????
7013-0121 ? ?1 ?16 ?1,0 ?12 ?10 ?3 ?- ?- ?- ?60 ?16?12 ?18?- ?1,0?0,059
?????????????????????????? ? ? ?????????????????????????????? ? ? ? ???? ???????
0122 ? ?2 ? ? ? ?- ?- ?9 ?М4 ?7 ? ? ? ? ?10? ?0,054
??????????????????????????????????????????????????????????????????????????????????????????????? ???????
0123 ? ?1 ?20 ?1,2 ?16 ?12 ?4 ?- ?- ?- ?68 ?20?13 ?20?- ? ?0,110
?????????????????????????? ? ? ?????????????????????????????? ? ? ? ???? ???????
0124 ? ?2 ? ? ? ?- ?- ?12 ?М5 ?9 ? ? ? ? ?13? ?0,104
??????????????????????????????????????????????????????????????????????????????????????????????? ???????
0125 ? ?1 ?25 ?1,6 ?20 ?16 ?5 ?- ?- ?- ?82 ?25?15 ?26?- ? ?0,211
?????????????????????????? ? ? ?????????????????????????????? ? ? ? ???? ???????
0126 ? ?2 ? ? ? ?- ?- ?15 ?М6 ?11 ? ? ? ? ?15? ?0,195
?????????????????????????????????????????????????????????????????????????????????????????????????????????
0127 ? ?1 ?32 ?2,0 ?25 ?20 ?6 ?- ?- ?- ?102?32?18 ?32?- ?1,6?0,423
?????????????????????????? ? ? ?????????????????????????????? ? ? ? ???? ???????
0128 ? ?2 ? ? ? ?- ?- ?18 ?М8 ?14 ? ? ? ? ?20? ?0,390
??????????????????????????????????????????????????????????????????????????????????????????????? ???????
0129 ? ?1 ?40 ?2,5 ?32 ?24 ?8 ?- ?- ?- ?135?40?26 ?42?- ? ?0,868
?????????????????????????? ? ? ?????????????????????????????? ? ? ? ???? ???????
7013-0130 ? ?2 ? ? ? ?- ?- ?22 ?М10?17 ? ? ? ? ?28? ?0,807
Пример условного обозначения двухопорного эксцентрика исполнения 1, размером D = 16 мм:
Эксцентрик 7013-0121 ГОСТ 12468-67
(Измененная редакция, Изм. N 1, 2).
2. Материал - сталь марки 20Х по ГОСТ 4543-71. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 20Х.
3. Твердость 56 ... 61,0 . Цементировать h0,8 ... 1,2 мм. Поверхность, сопрягаемую с рукояткой, и резьбовое отверстие от цементации предохранить.
(Измененная редакция, Изм. N 1, 2).
4. Неуказанные предельные отклонения размеров: h14, .
5. Допуск соосности поверхностей В относительно их общей оси - по 6-й степени точности ГОСТ 24643-81.
4, 5. (Измененная редакция, Изм. N 2).
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
6. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.
(Измененная редакция, Изм. N 1, 2).
7. Размеры недорезов и фасок для резьбы - по ГОСТ 10549-80.
(Измененная редакция, Изм. N 1).
8. Размеры канавок для выхода шлифовального круга - по ГОСТ 8820-69.
9. Острые кромки притупить.
10. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).
11. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
10, 11. (Измененная редакция, Изм. N 2).
12. Пример применения двухопорных эксцентриков указан в Приложении.
(Введен дополнительно, Изм. N 2).
Приложение
Справочное

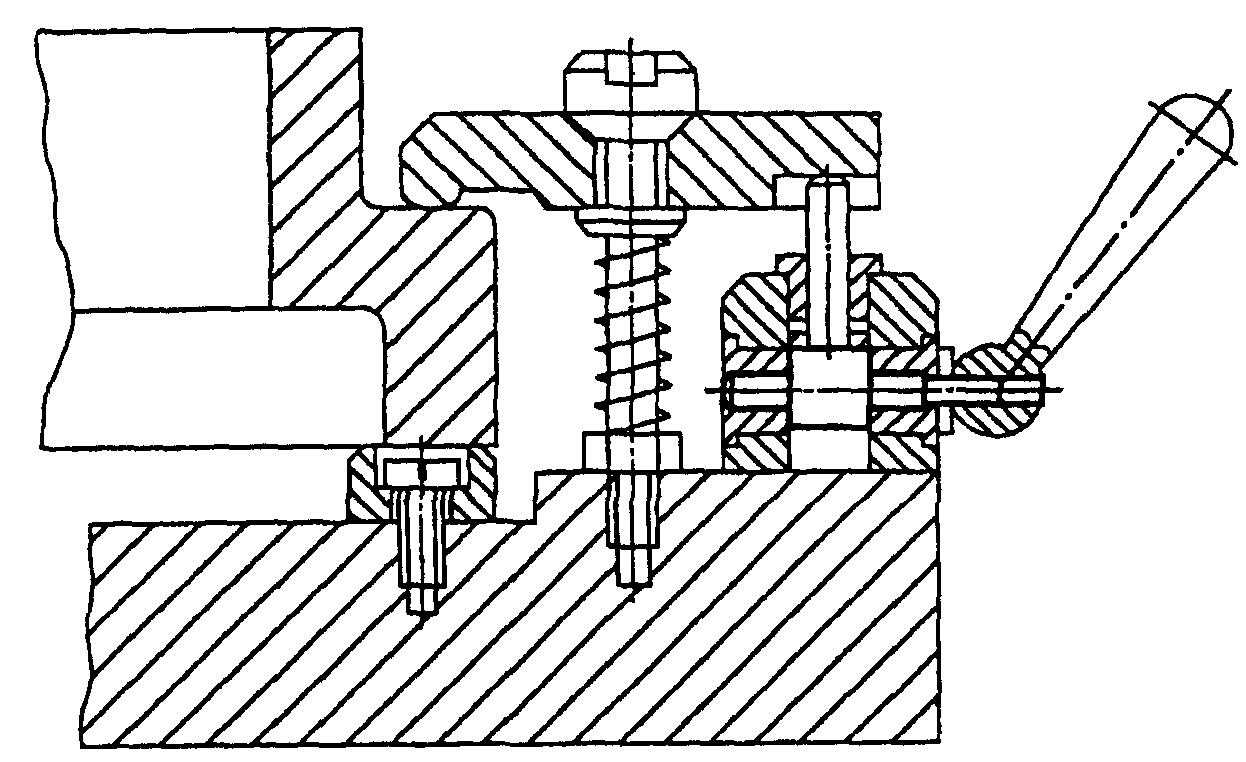

ПРИМЕР ПРИМЕНЕНИЯ ДВУХОПОРНЫХ ЭКСЦЕНТРИКОВ
