"ГОСТ 4738-67*. Вилки с резьбовым хвостовиком. Конструкция"
(утв. Госстандартом СССР 03.01.1967)
(ред. от 01.03.1988)

"ГОСТ 4738-67*. Вилки с резьбовым хвостовиком. Конструкция"
(утв. Госстандартом СССР 03.01.1967)
(ред. от 01.03.1988)


Утвержден
Госстандартом СССР
3 января 1967 года
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИЛКИ С РЕЗЬБОВЫМ ХВОСТОВИКОМ
КОНСТРУКЦИЯ
Forks with thread shanks. Design
ГОСТ 4738-67*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1980 г.,
Изменения N 2, утв. в марте 1988 г.)
Группа Г27
Взамен
ГОСТ 4738-57;
МН 5422-64;
МН 5423-64
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 января 1967 г.
Срок введения установлен с 01.07.1967.
Ограничение срока действия снято Постановлением Госстандарта СССР от 17.03.1988 N 567.
Переиздание (ноябрь 1999 г.) с Изменениями N 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88).

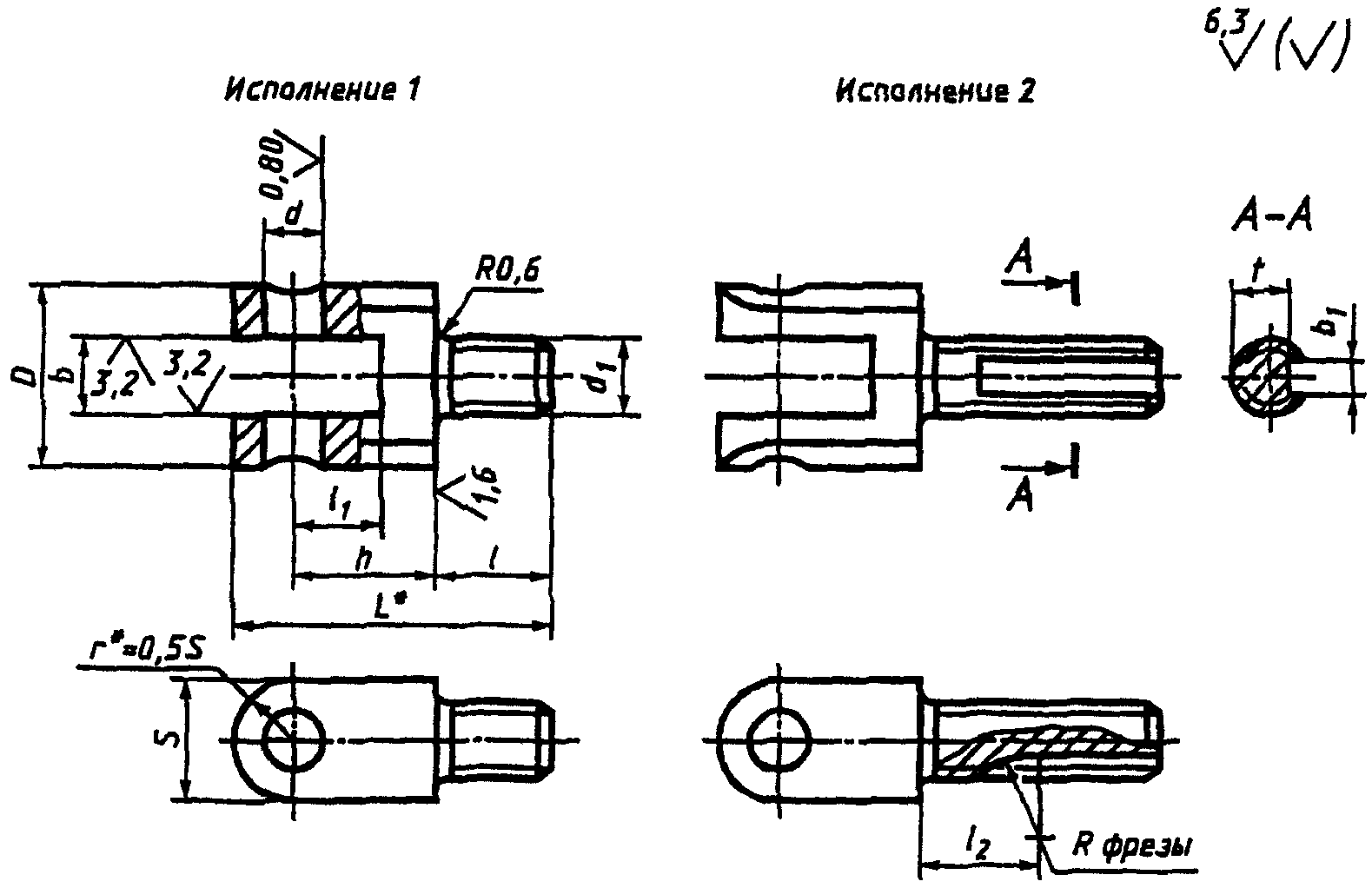

1. Конструкция и размеры вилок с резьбовым хвостовиком должны соответствовать чертежу и таблице.
--------------------------------
<*> Размер для справок.
Размеры в мм
???????????????????????????????????????????????????????????????????????????????
Обозначе-?Приме-?Испол-?b ? l ?d <*> ?d ?D ?S ?h ?l ?l ?b ?t ? L ?Масса,
ния вилок?няе- ?нение ?(поле? ?(поле ? 1 ? ? ? ? 1? 2? 1 ? ? ? кг
?мость ? ?до- ? ?допус-? ? ? ? ? ? ?(поле? ? ?
? ? ?пуска? ?ка Н7 ? ? ? ? ? ? ?до- ? ? ?
? ? ?Н11) ? ?или ? ? ? ? ? ? ?пуска? ? ?
? ? ? ? ?Н11) ? ? ? ? ? ? ?Н13) ? ? ?
???????????????????????????????????????????????????????????????????????????????
7018-0331? ?1 ?5 ?10 ?4 ?М5 ?16?10?10?7 ?- ?- ?- ?25 ?0,009
?????????? ? ??????? ? ? ? ? ? ? ? ? ? ? ???????
0332? ? ?6 ? ? ? ? ? ? ? ? ? ? ? ?0,008
????????????????? ??????????? ? ? ? ? ? ? ? ? ???????????
0333? ? ?5 ?16 ? ? ? ? ? ? ? ? ? ?31 ?0,010
????????????????? ? ????? ? ? ? ? ? ? ? ? ???????????
0334? ? ? ?20 ? ? ? ? ? ? ? ? ? ?35 ?0,010
????????????????? ?????????????????????????????????? ? ? ???????????
0335? ? ?6 ?12 ?5 ?М6 ?18?12?12?8 ? ? ? ?30 ?0,018
?????????? ? ??????? ? ? ? ? ? ? ? ? ? ? ???????
0336? ? ?8 ? ? ? ? ? ? ? ? ? ? ? ?0,016
????????????????? ??????????? ? ? ? ? ? ? ? ? ???????????
0337? ? ?6 ?20 ? ? ? ? ? ? ? ? ? ?38 ?0,020
????????????????? ? ????? ? ? ? ? ? ? ? ? ???????????
0338? ? ? ?25 ? ? ? ? ? ? ? ? ? ?43 ?0,021
????????????????? ?????????????????????????????????? ? ? ???????????
0339? ? ?8 ?14 ?6 ?М8 ?20?14?15?10? ? ? ?36 ?0,029
?????????? ? ??????? ? ? ? ? ? ? ? ? ? ? ???????
0340? ? ?10 ? ? ? ? ? ? ? ? ? ? ? ?0,025
?????????????????????????????????? ? ? ? ? ? ???????????????????????
0341? ?2 ?8 ?25 ? ? ? ? ? ? ?14?4 ?5 ?47 ?0,034
????????????????? ? ????? ? ? ? ? ? ? ? ? ???????????
0342? ? ? ?32 ? ? ? ? ? ? ? ? ? ?54 ?0,035
???????????????????????????????????????????????????????????????????????????????
0343? ?1 ?10 ?16 ?8 ?М10?25?16?18?12?- ?- ?- ?42 ?0,034
?????????? ? ??????? ? ? ? ? ? ? ? ? ? ? ???????
0344? ? ?12 ? ? ? ? ? ? ? ? ? ? ? ?0,043
?????????????????????????????????? ? ? ? ? ? ???????????????????????
0345? ?2 ?10 ?32 ? ? ? ? ? ? ?16?4 ?7 ?58 ?0,054
????????????????? ? ????? ? ? ? ? ? ? ? ? ???????????
0346? ? ? ?40 ? ? ? ? ? ? ? ? ? ?66 ?0,057
???????????????????????????????????????????????????????????????????????????????
0347? ?1 ?12 ?20 ?10 ?М12?28?20?20?14?- ?- ?- ?50 ?0,077
?????????? ? ??????? ? ? ? ? ? ? ? ? ? ? ???????
0348? ? ?14 ? ? ? ? ? ? ? ? ? ? ? ?0,070
?????????????????????????????????? ? ? ? ? ? ???????????????????????
0349? ?2 ?12 ?40 ? ? ? ? ? ? ?16?5 ?9 ?70 ?0,088
????????????????? ? ????? ? ? ? ? ? ? ? ? ???????????
0350? ? ? ?50 ? ? ? ? ? ? ? ? ? ?80 ?0,095
???????????????????????????????????????????????????????????????????????????????
0351? ?1 ?16 ?25 ?12 ?М16?36?24?26?18?- ?- ?- ?63 ?0,158
?????????? ? ??????? ? ? ? ? ? ? ? ? ? ? ???????
0352? ? ?18 ? ? ? ? ? ? ? ? ? ? ? ?0,147
?????????????????????????????????? ? ? ? ? ? ???????????????????????
0353? ?2 ?16 ?50 ? ? ? ? ? ? ?20?5 ?13?88 ?0,186
????????????????? ? ????? ? ? ? ? ? ? ? ? ???????????
0354? ? ? ?60 ? ? ? ? ? ? ? ? ? ?98 ?0,198
???????????????????????????????????????????????????????????????????????????????
0355? ?1 ?20 ?32 ?16 ?М20?45?32?32?22?- ?- ?- ?80 ?0,207
?????????? ? ??????? ? ? ? ? ? ? ? ? ? ? ???????
0356? ? ?22 ? ? ? ? ? ? ? ? ? ? ? ?0,188
?????????????????????????????????? ? ? ? ? ? ???????????????????????
0357? ?2 ?20 ?60 ? ? ? ? ? ? ?20?8 ?15?108?0,350
????????????????? ? ????? ? ? ? ? ? ? ? ? ???????????
0358? ? ? ?80 ? ? ? ? ? ? ? ? ? ?128?0,373
???????????????????????????????????????????????????????????????????????????????
0359? ?1 ?25 ?36 ?20 ?М24?55?40?40?28?- ?- ?- ?96 ?0,502
???????????????????????? ????? ? ? ? ? ? ???????????????????????
0360? ?2 ? ?80 ? ? ? ? ? ? ?25?8 ?19?140?0,613
????????????????? ? ????? ? ? ? ? ? ? ? ? ???????????
0361? ? ? ?100? ? ? ? ? ? ? ? ? ?160?0,669
???????????????????????????????????????????????????????????????????????????????
0362? ?1 ?32 ?45 ?25 ?М30?65?50?50?34?- ?- ?- ?120?0,959
???????????????????????? ????? ? ? ? ? ? ???????????????????????
0363? ?2 ? ?90 ? ? ? ? ? ? ?25?10 ?24?165?1,146
????????????????? ? ????? ? ? ? ? ? ? ? ? ???????????
0364? ? ? ?125? ? ? ? ? ? ? ? ? ?200?1,322
???????????????????????????????????????????????????????????????????????????????
0365? ?1 ?40 ?55 ?32 ?М36?80?60?65?45?- ?- ?- ?150?1,831
???????????????????????? ????? ? ? ? ? ? ???????????????????????
0366? ?2 ? ?110? ? ? ? ? ? ?30?10 ?30?205?2,186
????????????????? ? ????? ? ? ? ? ? ? ? ? ???????????
7018-0367? ? ? ?160? ? ? ? ? ? ? ? ? ?255?2,518
--------------------------------
<*> В случае применения штифтов типа 1 по ГОСТ 3128-70 - поле допуска отверстия d - К7. Соответственно в условном обозначении указывать поле допуска К7.
Пример условного обозначения вилки с резьбовым хвостовиком исполнения 1, размерами b = 5 мм, l = 10 мм, с полем допуска диаметра d - Н7:
Вилка 7018-0331 Н7 ГОСТ 4738-67.
(Измененная редакция, Изм. N 2).
2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.
3. Твердость - 35,0 ... 39,5 .
4. Неуказанные предельные отклонения размеров: h14, .
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6g по ГОСТ 16093-81.
3 - 5. (Измененная редакция, Изм. N 1, 2).
6. Размеры недорезов и фасок для резьбы - по ГОСТ 10549-80.
(Измененная редакция, Изм. N 1).
7. (Исключен, Изм. N 1).
8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).
9. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
8, 9. (Измененная редакция, Изм. N 2).
10. Примеры применения вилок указаны в Приложении.
(Введен дополнительно, Изм. N 2).
Приложение
Справочное

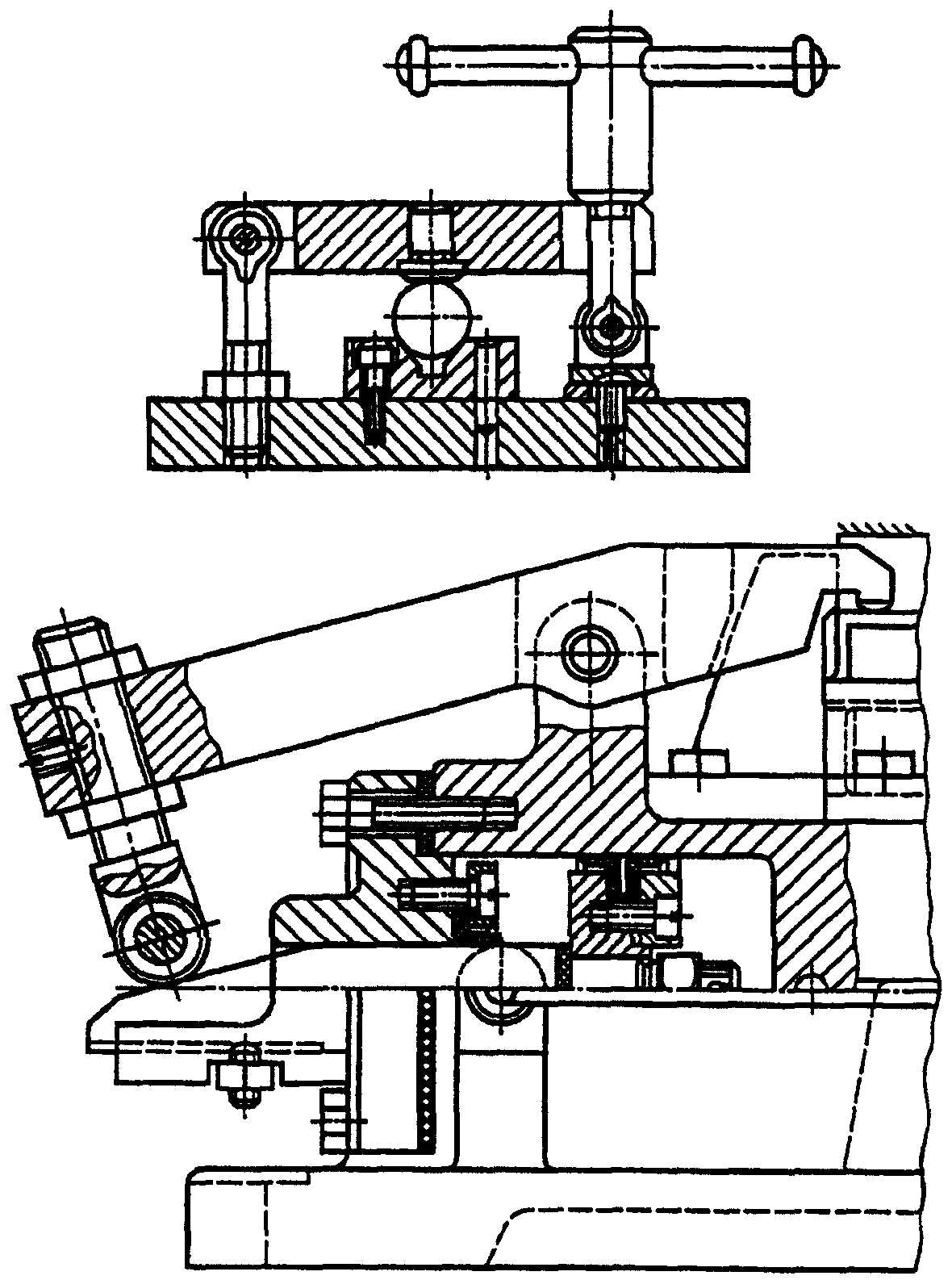

ПРИМЕРЫ ПРИМЕНЕНИЯ ВИЛОК
