Название документа
"ГОСТ 12463-67*. Межгосударственный стандарт. Винты нажимные с рукояткой звездообразной. Конструкция"
(утв. Госстандартом СССР 03.01.1967)
(ред. от 01.03.1988)

"ГОСТ 12463-67*. Межгосударственный стандарт. Винты нажимные с рукояткой звездообразной. Конструкция"
(утв. Госстандартом СССР 03.01.1967)
(ред. от 01.03.1988)


Утвержден
Комитетом стандартов, мер
и измерительных приборов
при Совете Министров СССР
3 января 1967 года
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ НАЖИМНЫЕ С РУКОЯТКОЙ ЗВЕЗДООБРАЗНОЙ
КОНСТРУКЦИЯ
Pressure screws with star handle. Design
ГОСТ 12463-67*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1980 г.,
Изменения N 2, утв. в марте 1988 г.)
Группа Г27
Взамен
МН 5409-64
Дата введения установлена
1 июля 1967 года
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 января 1967 г.
Постановлением Госстандарта СССР от 17.03.1988 N 567 снято ограничение срока действия.
Переиздание (ноябрь 1999 г.) с Изменениями N 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88).

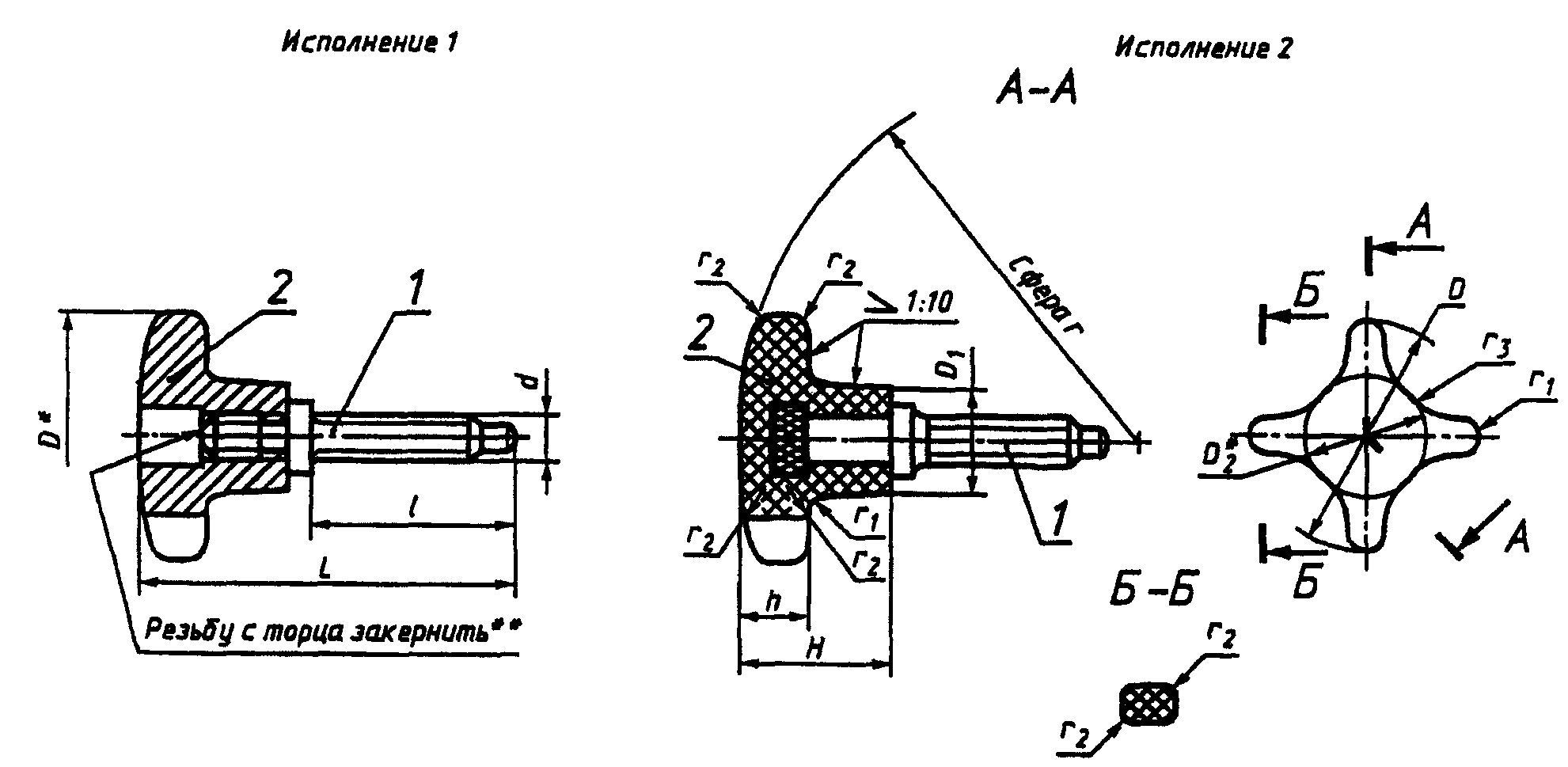

1. Конструкция и размеры нажимных винтов со звездообразной рукояткой должны соответствовать черт. 1 и табл. 1 и 2.
-----------------------------------
<*> Размер для справок.
<**> Допускается при сборке винта (деталь 1) и рукоятки (деталь 2) вместо кернения смазывать винт эпоксидно-диаловой смолой ЭД-16 или ЭД-20 по ГОСТ 10587-84.
Черт. 1
Таблица 1
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначе-?При- ?Испол-?d ?l ?D ?D ?D ?L ?H ?h ?r ?r ?r ?r
ния вин- ?меня- ?нение ? ? ? ? 1? 2? ? ? ? ? 1 ? 2 ? 3
тов ?емость? ? ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
7006-0121? ?1 ?М6 ?25 ?32?- ?- ?48 ?- ?- ?- ?- ?- ?-
???????????????????????? ? ? ??????? ??????????????????????
0122? ?2 ? ? ? ?12?18? ?20?10?50?2,5?2,0?13,0
???????????????????????? ????? ????????????????????????????????
0123? ?1 ? ?32 ? ?- ?- ?55 ?- ?- ?- ?- ?- ?-
???????????????????????? ? ? ??????? ??????????????????????
0124? ?2 ? ? ? ?12?18? ?20?10?50?2,5?2,0?13,0
???????????????????????? ????? ????????????????????????????????
0125? ?1 ? ?40 ? ?- ?- ?63 ?- ?- ? ?- ?- ?-
???????????????????????? ? ? ??????? ??????????????????????
0126? ?2 ? ? ? ?12?18? ?20?10?50?2,5?2,0?13,0
??????????????????????????????????????????????????????????????????
0127? ?1 ?М8 ?32 ?40?- ?- ?60 ?- ?- ?- ?- ?- ?-
???????????????????????? ? ? ??????? ??????????????????????
0128? ?2 ? ? ? ?14?21? ?25?12?60?3,0?2,0?14,5
???????????????????????? ????? ????????????????????????????????
0129? ?1 ? ?40 ? ?- ?- ?68 ?- ?- ?- ?- ?- ?-
???????????????????????? ? ? ??????? ??????????????????????
0130? ?2 ? ? ? ?14?21? ?25?12?60?3,0?2,0?14,5
???????????????????????? ????? ????????????????????????????????
0131? ?1 ? ?50 ? ?- ?- ?78 ?- ?- ?- ?- ?- ?-
???????????????????????? ? ? ??????? ??????????????????????
0132? ?2 ? ? ? ?14?21? ?25?12?60?3,0?2,0?14,5
??????????????????????????????????????????????????????????????????
0133? ?1 ?М10?40 ?50?- ?- ?75 ?- ?- ?- ?- ?- ?-
???????????????????????? ? ? ??????? ??????????????????????
0134? ?2 ? ? ? ?18?25? ?32?14?70?4,0?2,5?16
???????????????????????? ????? ????????????????????????????????
0135? ?1 ? ?50 ? ?- ?- ?85 ?- ?- ?- ?- ?- ?-
???????????????????????? ? ? ??????? ??????????????????????
0136? ?2 ? ? ? ?18?25? ?32?14?70?4,0?2,5?16
???????????????????????? ????? ????????????????????????????????
0137? ?1 ? ?60 ? ?- ?- ?95 ?- ?- ?- ?- ?- ?-
???????????????????????? ? ? ??????? ??????????????????????
0138? ?2 ? ? ? ?18?25? ?32?14?70?4,0?2,5?16
???????????????????????????? ???????????????????????????????????
0139? ?1 ?М12? ?62?- ?- ?103?- ?- ?- ?- ?- ?-
???????????????????????? ? ? ??????? ??????????????????????
0140? ?2 ? ? ? ?20?32? ?40?17?80?5,0?3,0?21
???????????????????????? ????? ????????????????????????????????
0141? ?1 ? ?80 ? ?- ?- ?123?- ?- ?- ?- ?- ?-
???????????????????????? ? ? ??????? ??????????????????????
0142? ?2 ? ? ? ?20?32? ?40?17?80?5,0?3,0?21
???????????????????????? ????? ????????????????????????????????
0143? ?1 ? ?100? ?- ?- ?143?- ?- ?- ?- ?- ?-
???????????????????????? ? ? ??????? ??????????????????????
7006-0144? ?2 ? ? ? ?20?32? ?40?17?80?5,0?3,0?21
Таблица 2
???????????????????????????????????????????????????????????????????
Обозначе-?Испол-?Масса,?Дет. 1. Винт ? Деталь 2. Рукоятка
ния вин- ?нение ?кг ? ??????????????????????????????
тов ? ? ? ?А 31.0105.01-89? -
? ? ????????????????????????????????????????????
? ? ? Количество
? ? ????????????????????????????????????????????
? ? ? 1 ? 1
? ? ????????????????????????????????????????????
? ? ? Обозначения деталей
???????????????????????????????????????????????????????????????????
7006-0121?1 ?0,048 ?7006-0121/001?7061-0283 ?-
???????????????????????????????????????????????????????????????????
0122?2 ?0,020 ? 0122/001?- ?7006-0122/002
???????????????????????????????????????????????????????????????????
0123?1 ?0,050 ? 0123/001?7061-0283 ?-
???????????????????????????????????????????????????????????????????
0124?2 ?0,021 ? 0124/001?- ?7006-0124/002
???????????????????????????????????????????????????????????????????
0125?1 ?0,052 ? 0125/001?7061-0283 ?-
???????????????????????????????????????????????????????????????????
0126?2 ?0,023 ? 0126/001?- ?7006-0126/002
???????????????????????????????????????????????????????????????????
0127?1 ?0,077 ? 0127/001?7061-0286 ?-
???????????????????????????????????????????????????????????????????
0128?2 ?0,039 ? 0128/001?- ?7006-0128/002
???????????????????????????????????????????????????????????????????
0129?1 ?0,081 ? 0129/001?7061-0286 ?-
???????????????????????????????????????????????????????????????????
0130?2 ?0,042 ? 0130/001?- ?7006-0130/002
???????????????????????????????????????????????????????????????????
0131?1 ?0,085 ? 0131/001?7061-0286 ?-
???????????????????????????????????????????????????????????????????
0132?2 ?0,046 ? 0132/001?- ?7006-0132/002
???????????????????????????????????????????????????????????????????
0133?1 ?0,142 ? 0133/001?7061-0289 ?-
???????????????????????????????????????????????????????????????????
0134?2 ?0,064 ? 0134/001?- ?7006-0134/002
???????????????????????????????????????????????????????????????????
0135?1 ?0,148 ? 0135/001?7061-0289 ?-
???????????????????????????????????????????????????????????????????
0136?2 ?0,070 ? 0136/001?- ?7006-0136/002
???????????????????????????????????????????????????????????????????
0137?1 ?0,154 ? 0137/001?7061-0289 ?-
???????????????????????????????????????????????????????????????????
0138?2 ?0,076 ? 0138/001?- ?7006-0138/002
???????????????????????????????????????????????????????????????????
0139?1 ?0,275 ? 0139/001?7061-0292 ?-
???????????????????????????????????????????????????????????????????
0140?2 ?0,126 ? 0140/001?- ?7006-0140/002
???????????????????????????????????????????????????????????????????
0141?1 ?0,292 ? 0141/001?7061/0292 ?-
???????????????????????????????????????????????????????????????????
0142?2 ?0,144 ? 0142/001?- ?7006-0142/002
???????????????????????????????????????????????????????????????????
0143?1 ?0,310 ? 0143/001?7061-0292 ?-
???????????????????????????????????????????????????????????????????
7006-0144?2 ?0,161 ?7006-0144/001?- ?7006-0144/002
???????????????????????????????????????????????????????????????????
Пример условного обозначения нажимного винта со звездообразной рукояткой исполнения 1, размерами d = М6, l = 25 мм:
Винт 7006-0121 ГОСТ 12463-67
(Измененная редакция, Изм. N 1, 2.)
1а. Конструкция и размеры винта (деталь 1) должны соответствовать черт. 2 и табл. 3.
Черт. 2
Таблица 3
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначения ?Испол-? d ? l ? d ? d ? l ? L ?Масса,
винтов ?нение ? ? ? 2 ? 3 ? 2 ? ? кг
??????????????????????????????????????????????????????????????????
7006-0121/001?1 ?М6 ?25 ?8 ?- ?- ?38 ?0,008
????????????????????? ? ? ???????????????????????????????
0122/001?2 ? ? ? ?5 ?4 ?44 ?0,010
????????????????????? ????? ???????????????????????????????
0123/001?1 ? ?32 ? ?- ?- ?45 ?0,010
????????????????????? ? ? ???????????????????????????????
0124/001?2 ? ? ? ?5 ?4 ?50 ?0,011
????????????????????? ????? ???????????????????????????????
0125/001?1 ? ?40 ? ?- ?- ?54 ?0,012
????????????????????? ? ? ???????????????????????????????
0126/001?2 ? ? ? ?5 ?4 ?58 ?0,013
??????????????????????????????????????????????????????????????????
0127/001?1 ?М8 ?32 ?10 ?- ?- ?48 ?0,018
????????????????????? ? ? ???????????????????????????????
0128/001?2 ? ? ? ?6 ?5 ?55 ?0,020
????????????????????? ????? ???????????????????????????????
0129/001?1 ? ?40 ? ?- ?- ?56 ?0,022
????????????????????? ? ? ???????????????????????????????
0130/001?2 ? ? ? ?6 ?5 ?63 ?0,023
????????????????????? ????? ???????????????????????????????
0131/001?1 ? ?50 ? ?- ?- ?66 ?0,026
????????????????????? ? ? ???????????????????????????????
0132/001?2 ? ? ? ?6 ?5 ?73 ?0,027
??????????????????????????????????????????????????????????????????
0133/001?1 ?М10?40 ?12 ?- ?- ?60 ?0,036
????????????????????? ? ? ???????????????????????????????
0134/001?2 ? ? ? ?8 ?6 ?70 ?0,039
????????????????????? ????? ???????????????? ???????
0135/001?1 ? ?50 ? ?- ?- ? ?0,042
????????????????????? ? ? ???????????????????????????????
0136/001?2 ? ? ? ?8 ?6 ?80 ?0,045
????????????????????? ????? ???????????????? ???????
0137/001?1 ? ?60 ? ?- ?- ? ?0,048
????????????????????? ? ? ???????????????????????????????
0138/001?2 ? ? ? ?8 ?6 ?90 ?0,051
????????????????????????? ??????????????????????????????????????
0139/001?1 ?М12? ?14 ?- ?_ ?85 ?0,074
????????????????????? ? ? ???????????????????????????????
0140/001?2 ? ? ? ?10 ?7 ?98 ?0,078
????????????????????? ????? ???????????????????????????????
0141/001?1 ? ?80 ? ? ?- ?105 ?0,091
????????????????????? ? ? ???????????????????????????????
0142/001?2 ? ? ? ?10 ?7 ?118 ?0,096
????????????????????? ????? ???????????????????????????????
0143/001?1 ? ?100? ?- ?- ?125 ?0,109
????????????????????? ? ? ???????????????????????????????
7006-0144/001?2 ? ? ? ?10 ?7 ?138 ?0,113
Пример условного обозначения винта исполнения 1, размерами d = М6, l = 25 мм:
Винт 7006-0121/001 ГОСТ 12463-67
(Введен дополнительно, Изм. N 2.)
2. Материал винта (деталь 1) и рукоятки исполнения 1 (деталь 2) - сталь марки 45 по ГОСТ 1050-88. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.
Материал рукоятки винта исполнения 2 (деталь 2) - фенопласт марок У1-301-07 или У2-301-07 коричневого цвета. Допускается по требованию заказчика изготовлять рукоятки другого цвета.
3. Твердость нажимного конца винта (деталь 1) - 35,0 ... 39,5 .
4. Неуказанные предельные отклонения размеров: h14, .
2 - 4. (Измененная редакция, Изм. N 2.)
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6g по ГОСТ 16093-81.
(Измененная редакция, Изм. N 1, 2.)
5а. Размеры концов винтов - по ГОСТ 12414-94.
(Введен дополнительно, Изм. N 1.)
6. Размеры недорезов, проточек и фасок для резьбы - по ГОСТ 10549-80.
(Измененная редакция, Изм. N 1.)
7. (Исключен, Изм. N 1.)
8. Покрытие винта (деталь 1) - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).
(Измененная редакция, Изм. N 2.)
9. Остальные технические требования - по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.4-87.
10. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
Пример маркировки на таре или упаковке нажимных винтов со звездообразной рукояткой исполнения 1, размерами d = М6, l = 25 мм:
Винты 7006-0121 ГОСТ 12463-67
11. Пример применения винтов указан в Приложении.
(Введен дополнительно, Изм. N 2.)

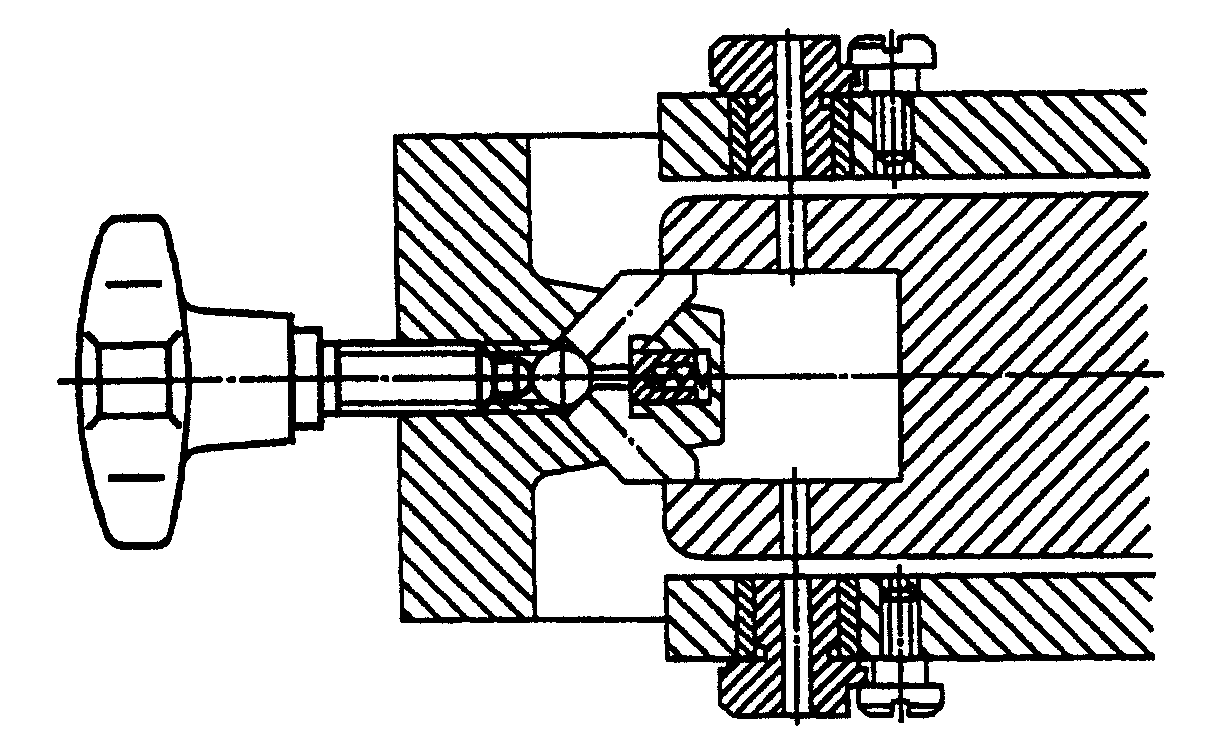

Приложение
Справочное
ПРИМЕР ПРИМЕНЕНИЯ НАЖИМНЫХ ВИНТОВ
