Название документа
"ГОСТ 13156-67. Втулки тангенциального зажима с резьбовым отверстием для станочных приспособлений. Конструкция"
(утв. Постановлением Госстандарта СССР от 18.08.1967 N 1374)
(ред. от 01.03.1988)

"ГОСТ 13156-67. Втулки тангенциального зажима с резьбовым отверстием для станочных приспособлений. Конструкция"
(утв. Постановлением Госстандарта СССР от 18.08.1967 N 1374)
(ред. от 01.03.1988)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 18 августа 1967 г. N 1374
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ТАНГЕНЦИАЛЬНОГО ЗАЖИМА
С РЕЗЬБОВЫМ ОТВЕРСТИЕМ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ
КОНСТРУКЦИЯ
Bushes of tangential clamps with thread
hole for machine retaining devices.
Design
ГОСТ 13156-67
Список изменяющих документов
(в ред. с Изменения N 1, утв. в июне 1980 г.,
Изменения 2, утв. в марте 1988 г.)
Группа Г27
7016-0348
Срок введения
1 июля 1968 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР, Министерством станкостроительной и инструментальной промышленности СССР.
Исполнители: В.В. Андреев; В.М. Ганина; В.Н. Дзегиленок, канд. техн. наук; В.А. Петрова; К.И. Сокольский; А.З. Старосельский (руководитель темы); А.В. Хренова.
2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.08.67 N 1374.
3. Срок проверки - 1995 г. Периодичность проверки - 5 лет.
4. Взамен МН 341-60 в части тангенциального зажима с резьбовым отверстием.
5. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка? Номер пункта
??????????????????????????????????????????????????????????????????
ГОСТ 9.306-85 ?9
ГОСТ 1050-88 ?2
ГОСТ 2841-80 ?1
ГОСТ 10549-80 ?7
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от
02.03.2005 N 39-ст с 1 июля 2005 года введен в действие
ГОСТ 16093-2004.
ГОСТ 16093-81 ?6
ГОСТ 24643-81 ?5
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от
02.03.2005 N 36-ст с 1 июля 2005 года введен в действие
ГОСТ 24705-2004.
ГОСТ 24705-81 ?6
6. Переиздание (май 1990 г.) с Изменениями N 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88).
7. Ограничение срока действия снято Постановлением Госстандарта СССР от 17.03.1988 N 560.

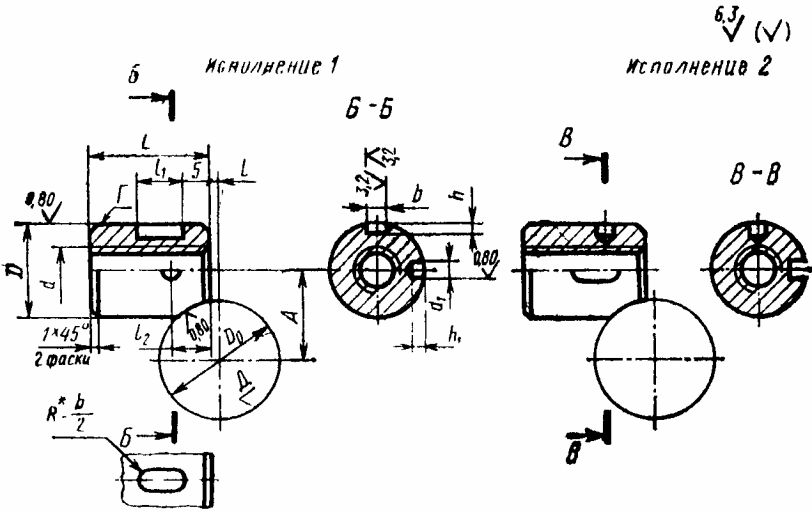

1. Конструкция и размеры втулок тангенциального зажима с резьбовым отверстием должны соответствовать указанным на чертеже и в таблице.
------------------------------
<*> Размер для справок.
Отверстие под штифт досверлить и развернуть при сборке с полем допуска Н7 и параметром Ra шероховатости поверхности не более 0,80 мкм.
(Измененная редакция, Изм. М 2.)
2. Материал - сталь марки 45 по ГОСТ 1050-88.
Допускается замена материала на стали других марок по механическим свойствам не ниже, чем у стали марки 45.
3. Твердость - 34,0 ... 40,0 .
4. Неуказанные предельные отклонения размеров: Н14, h14, .
3, 4. (Измененная редакция, Изм. N 2.)
Размеры, мм
??????????????????????????????????????????????????????????????????????????????????????????
Обозначение?При- ?Испол-?D ?D ?А ?L ?d ?d ?l ?l ?l ?b ?h ?h ?Q <*>, ?W <*>, ?Масса,
втулок ?меняе-?нение ? 0 ?f9? ? ? ? 1 ? ? 1? 2?Н9? ? 1?Н (кгс)?Н (кгс) ?кг, не
?емость? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?более
??????????????????????????????????????????????????????????????????????????????????????????
7016-0341 ? ?1 ?12 ?14?11?16?М8 ?2,9?1,5?6 ?6 ?4 ?2 ?3 ?2088,8 ?19,6 (2)?0,012
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(213) ? ?
7016-0342 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????? ???? ? ? ? ? ? ? ? ? ????????? ?
7016-0343 ? ?1 ?14 ? ?12? ? ? ? ? ? ? ? ? ?2235,9 ? ?
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(228) ? ?
7016-0344 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????? ???? ? ? ? ? ? ? ? ? ????????? ?
7О16-0345 ? ?1 ?16 ? ?13? ? ? ? ? ? ? ? ? ?2383,0 ? ?
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(243) ? ?
7016-0346 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????? ? ? ???? ???????? ????????? ???????
7016-0347 ? ?1 ?18 ?16?14?20? ? ? ?10? ?5 ?3 ? ?2216,3 ? ?0,022
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(226) ? ?
7016-0348 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????? ???? ? ? ? ? ? ? ? ? ????????? ?
7016-0349 ? ?1 ?20 ? ?15? ? ? ? ? ? ? ? ? ?2324,2 ? ?
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(237) ? ?
7016-0350 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????? ???? ? ? ? ? ? ? ? ? ????????? ?
7016-0351 ? ?1 ?22 ? ?16? ? ? ? ? ? ? ? ? ?3961,9 ? ?
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(404) ? ?
7016-0352 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????? ????? ???? ? ? ????????????????????????
7016-0353 ? ?1 ?25 ?20?19?25?М10? ?20 ? ?8 ? ? ? ?4256,1 ?39,2 (4)?0,045
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(434) ? ?
7016-0354 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????? ???? ? ? ? ? ? ? ? ? ????????? ?
7016-0355 ? ?1 ?28 ? ?21? ? ? ? ? ? ? ? ? ?4658,1 ? ?
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(475) ? ?
7016-0356 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????? ???? ? ? ? ? ? ? ? ? ????????? ?
7016-0357 ? ?1 ?32 ? ?23? ? ? ? ? ? ? ? ? ?4903,3 ? ?
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(500) ? ?
7016-0358 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????
7016-0359 ? ?1 ?36 ?25?26?32?М12?3,9?2,5?12?10?6 ?4 ?4 ?6305,7 ?58,8 ?0,091
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(643) ?(6) ?
7016-0360 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????? ???? ? ? ? ? ? ? ? ? ????????? ?
7016-0361 ? ?1 ?40 ? ?28? ? ? ? ? ? ? ? ? ?6560,6 ? ?
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(669) ? ?
7016-0362 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????? ???? ? ? ? ? ? ? ? ? ????????? ?
7016-0363 ? ?1 ?45 ? ?31? ? ? ? ? ? ? ? ? ?7109,8 ? ?
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(725) ? ?
7016-0364 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????? ? ????? ? ? ? ? ????????? ???????
7016-0365 ? ?1 ?50 ?32?34?40? ? ?3,5? ? ? ? ? ?6089,9 ? ?0,213
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(621) ? ?
7016-0366 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????? ???? ? ? ? ? ? ? ? ? ????????? ?
7016-0367 ? ?1 ?55 ? ?36? ? ? ? ? ? ? ? ? ?6188,0 ? ?
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(631) ? ?
7016-0368 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????? ???? ? ? ? ? ? ? ? ? ????????? ?
7016-0369 ? ?1 ?60 ? ?39? ? ? ? ? ? ? ? ? ?6541,0 ? ?
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(667) ? ?
7016-0370 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????? ? ?????????????? ????????????????????????
7016-0371 ? ?1 ?70 ?40?47?50?М16? ? ?16?12?8 ?5 ? ?10757,9?98,1 ?0,406
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(1097) ?(10) ?
7016-0372 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????? ???? ? ? ? ? ? ? ? ? ????????? ?
7016-0373 ? ?1 ?80 ? ?52? ? ? ? ? ? ? ? ? ?11307,1? ?
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(1153) ? ?
7016-0374 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????? ???? ? ? ? ? ? ? ? ? ????????? ?
7016-0375 ? ?1 ?90 ? ?57? ? ? ? ? ? ? ? ? ?11807,2? ?
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(1204) ? ?
7016-0376 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????? ???? ? ???????????????????????????
7016-0377 ? ?1 ?100?50?65?60?М20?4,9?5,0? ?16? ? ?5 ?16161,3?147,1 ?0,761
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(1648) ?(15) ?
7016-0378 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????? ???? ? ? ? ? ? ? ? ? ????????? ?
7016-0379 ? ?1 ?110? ?70? ? ? ? ? ? ? ? ? ?16759,6? ?
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(1709) ? ?
7016-0380 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????? ???? ? ? ? ? ? ? ? ? ????????? ?
7016-0381 ? ?1 ?125? ?78? ? ? ? ? ? ? ? ? ?17750,0? ?
?????????????????????????? ? ? ? ? ? ? ? ? ? ? ? ?(1810) ? ?
7016-0382 ? ?2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
------------------------------
<*> Q - осевое усиление, подсчитанное при длине гаечного ключа по ГОСТ 2841-80.
W - усилие, приложенное к рукоятке ключа.
Пример условного обозначения втулки тангенциального зажима с резьбовым отверстием исполнения 1 для деталей размером = 12 мм:
Втулка 7016-0341 ГОСТ 13156-67
(Измененная редакция, Изм. N 1, 2.)
5. Допуск перпендикулярности оси поверхности Д относительно оси поверхности Г - по 6-й степени точности ГОСТ 24643-81.
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
6. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.
5, 6. (Измененная редакция, Изм. N 2.)
7. Размеры фасок на резьбовых отверстиях - по ГОСТ 10549-80.
8. (Исключен, Изм. N 1.)
9. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению сторон допускается применение других видов защитных покрытий.
10. Маркировать партию втулок одного типоразмера на таре или упаковке с указанием условного обозначения втулок тангенциального зажима с резьбовым отверстием и товарного знака предприятия-изготовителя.
11. Пример применения втулок тангенциального зажима с резьбовым отверстием указан в Приложении.
(Введен дополнительно, Изм. N 2.)
Приложение
Справочное

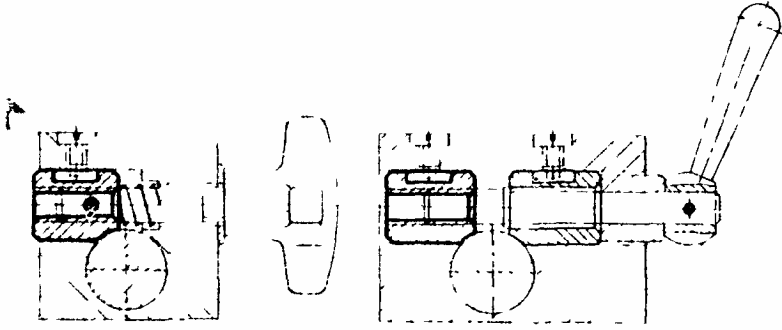

ПРИМЕРЫ ПРИМЕНЕНИЯ ВТУЛОК ТАНГЕНЦИАЛЬНОГО ЗАЖИМА
С РЕЗЬБОВЫМ ОТВЕРСТИЕМ
