"ГОСТ 27302-87 (СТ СЭВ 5586-86). Пластины режущие сменные многогранные твердосплавные с фасками при вершине без отверстия. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 27.04.1987 N 1430)
"ГОСТ 27302-87 (СТ СЭВ 5586-86). Пластины режущие сменные многогранные твердосплавные с фасками при вершине без отверстия. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 27.04.1987 N 1430)
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 27 апреля 1987 г. N 1430
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ С ФАСКАМИ ПРИ ВЕРШИНЕ БЕЗ ОТВЕРСТИЯ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Carbide indexable cutting inserts
with chamfered corner without fixing hole.
Design and dimensions
ГОСТ 27302-87
(СТ СЭВ 5586-86)
Дата введения
1 января 1989 года
1. Разработан и внесен Министерством цветной металлургии СССР.
Исполнители: Н.А. Кудря, канд. техн. наук; А.И. Скрипник; А.А. Залужный; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27.04.1987 N 1430.
3. Срок проверки - 1997 г., периодичность проверки - 10 лет.
4. Стандарт соответствует полностью СТ СЭВ 5586-86.
5. Введен впервые.
6. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
1. Конструкция и размеры пластин должны соответствовать указанным на черт. 1 -
7 и в
табл. 1 -
7.

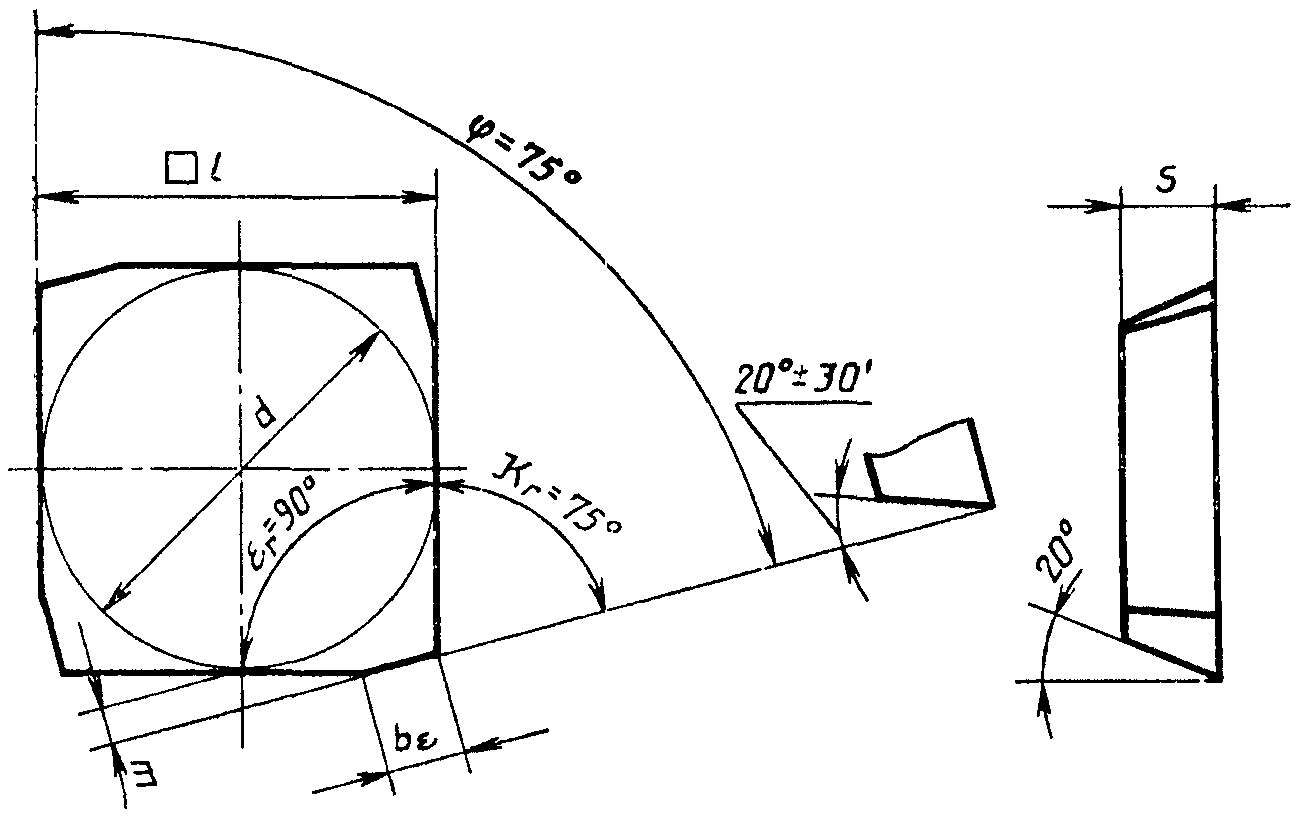

Черт. 1
Размеры, мм
??????????????????????????????????????????????????????????????????
Обозначение пластин ?Класс? l ? d ? s ? m ? b
??????????????????????????????????до- ? ? ? ? ? g
цифровое ? буквенно- ?при- ?пуска? ? ? ? ?
? цифровое ?ме- ? ? ? ? ? ?
? ?няе- ? ? ? ? ? ?
? ?мость? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01361-1103-533?TPAN-1103PPN? ?А ?11,0?6,350 ?3,18?1,720?0,7
???????????????????????????????????????? ? ? ? ?
01341-1103-533?TPCN-1103PPN? ?С ? ? ? ? ?
???????????????????????????????????????? ? ? ? ?
01371-1103-533?TPKN-1103PPN? ?К ? ? ? ? ?
???????????????????????????????????????????????????? ??????????
01361-1603-533?TPAN-1603PPN? ?А ?16,5?9,525 ? ?2,450?1,2
???????????????????????????????????????? ? ? ? ?
01341-1603-533?TPCN-1603PPN? ?С ? ? ? ? ?
???????????????????????????????????????? ? ? ? ?
01371-1603-533?TPKN-1603PPN? ?К ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01361-2204-533?TPAN-2204PPN? ?А ?22,0?12,700?4,76?3,550?1,3
???????????????????????????????????????? ? ? ? ?
01341-2204-533?TPCN-2204PPN? ?С ? ? ? ? ?
???????????????????????????????????????? ? ? ? ?
01371-2204-533?TPKN-2204PPN? ?К ? ? ? ? ?
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, класса допуска А, длиной режущей кромки l = 11,0:
196511 0411 1103 533

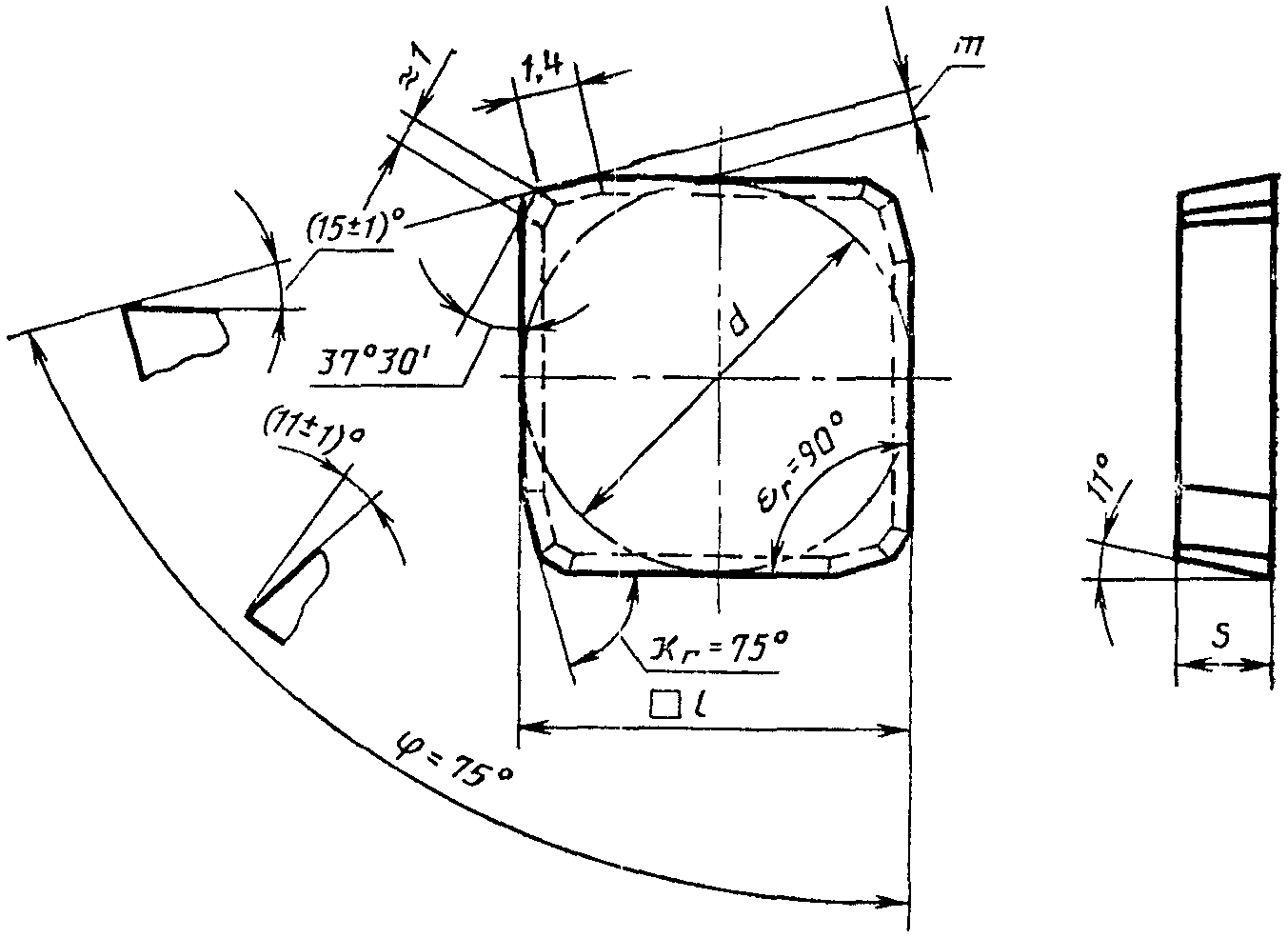

Черт. 2
Таблица 2
Размеры, мм
??????????????????????????????????????????????????????????????????
Обозначение пластин ?Класс? l ? d ? s ? m ?b
??????????????????????????????????до- ? ? ? ? ? g
цифровое ? буквенно- ?при- ?пуска? ? ? ? ?
? цифровое ?ме- ? ? ? ? ? ?
? ?няе- ? ? ? ? ? ?
? ?мость? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01361-1603-561?TPAN-1603PDR? ?А ?16,5?3,18?9,525 ?2,45 ?1,3
???????????????????????????? ? ? ? ? ? ?
01361-1603-562?TPAN-1603PDL? ? ? ? ? ? ?
???????????????????????????????????????? ? ? ? ?
01341-1603-561?TPCN-1603PDR? ?С ? ? ? ? ?
???????????????????????????? ? ? ? ? ? ?
01341-1603-562?TPCN-1603PDL? ? ? ? ? ? ?
???????????????????????????????????????? ? ? ? ?
01371-1603-561?TPKN-1603PDR? ?К ? ? ? ? ?
???????????????????????????? ? ? ? ? ? ?
01371-1603-562?TPKN-1603PDL? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01361-2204-561?TPAN-2204PDR? ?А ?22,0?4,76?12,700?3,55 ?1,4
???????????????????????????? ? ? ? ? ? ?
01361-2204-562?TPAN-2204PDL? ? ? ? ? ? ?
???????????????????????????????????????? ? ? ? ?
01341-2204-561?TPCN-2204PDR? ?С ? ? ? ? ?
???????????????????????????? ? ? ? ? ? ?
01341-2204-562?TPCN-2204PDL? ? ? ? ? ? ?
???????????????????????????????????????? ? ? ? ?
01371-2204-561?TPKN-2204PDR? ?К ? ? ? ? ?
???????????????????????????? ? ? ? ? ? ?
01371-2204-562?TPKN-2204PDL? ? ? ? ? ? ?
Пример условного обозначения при заказе пластин из твердого сплава марки ВК3М, класса допуска А, длиной режущей кромки l = 16,5 мм правой:
196511 0414 1603 561

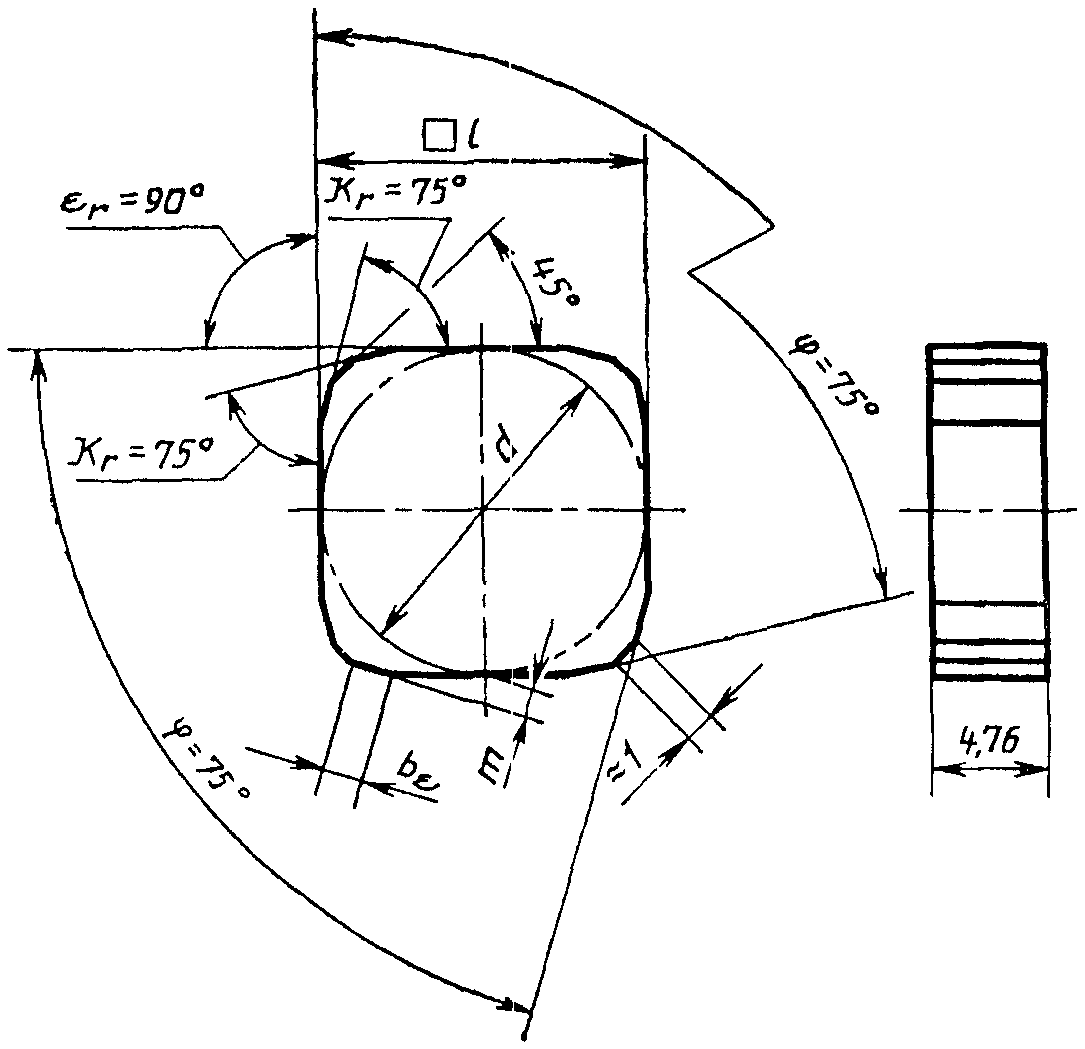

Черт. 3
Таблица 3
Размеры, мм
??????????????????????????????????????????????????????????????????
Обозначение пластин класса допуска С ? l ? s ? d ? m ? b
??????????????????????????????????????? ? ? ? ? g
цифровое ? буквенно- ?применяе- ? ? ? ? ?
? цифровое ?мость ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01441-1603-541?TECN-1603PER? ?16,5 ?3,18?9,525 ?2,19?2,0
??????????????????????????????????????? ? ? ? ?
01441-1603-542?TECN-1603PEL? ? ? ? ? ?
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, класса допуска С, длиной режущей кромки l = 16,5 мм правой:
196511 0417 1603 541

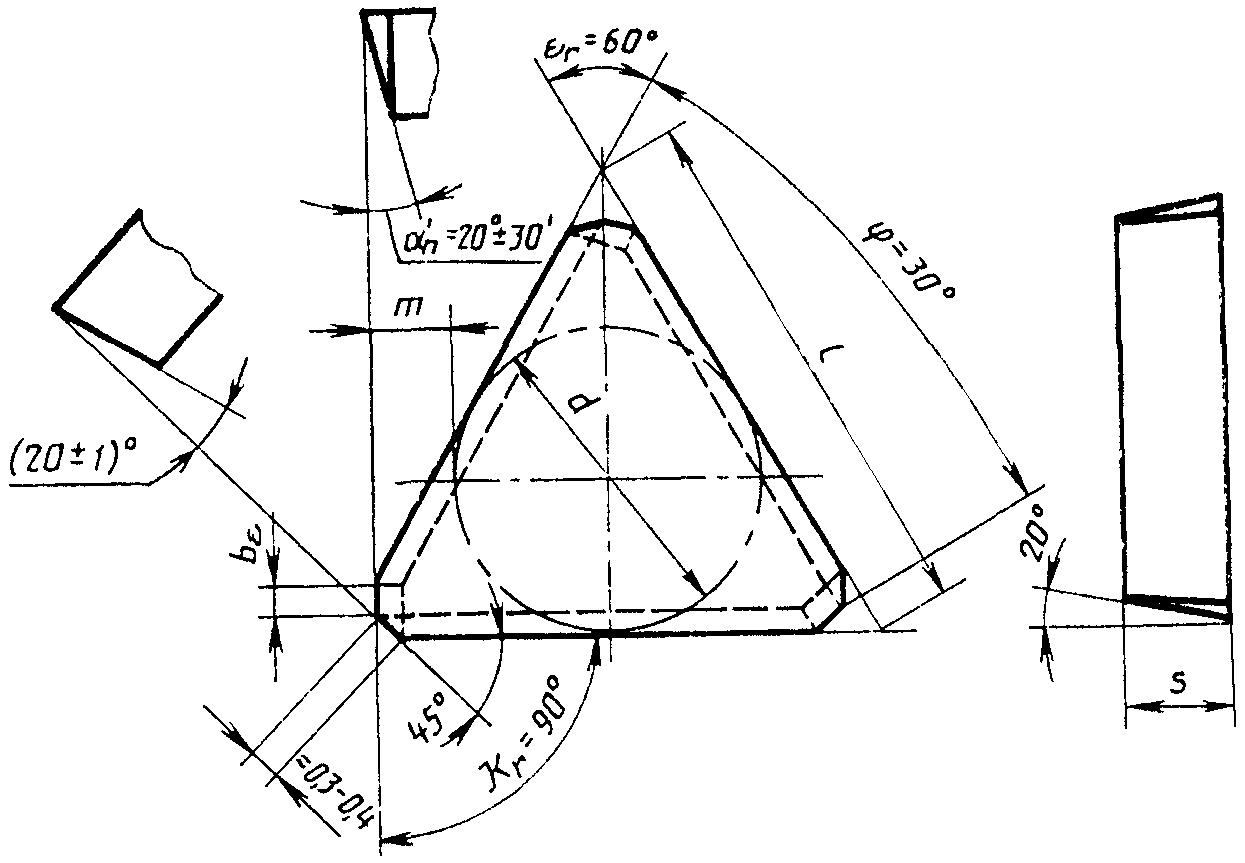

Черт. 4
Таблица 4
Размеры, мм
??????????????????????????????????????????????????????????????????
Обозначение пластин ? Класс ? l = d ? m ? b
?????????????????????????????????допуска? ? ? g
цифровое ? буквенно- ?приме-? ? ? ?
? цифровое ?няе- ? ? ? ?
? ?мость ? ? ? ?
??????????????????????????????????????????????????????????????????
03161-1204-31?SNAN-1204EN? ?А ?12,700 ?0,800 ?1,4
????????????????????????????????????????? ? ?
03141-1204-31?SNCN-1204EN? ?С ? ? ?
????????????????????????????????????????? ? ?
03171-1204-31?SNKN-1204EN? ?К ? ? ?
??????????????????????????????????????????????????????????
03161-1504-31?SNAN-1504EN? ?А ?15,875 ?1,150 ?
????????????????????????????????????????? ? ?
03141-1504-31?SNCN-1504EN? ?С ? ? ?
????????????????????????????????????????? ? ?
03171-1504-31?SNKN-1504EN? ?К ? ? ?
??????????????????????????????????????????????????????????????????
03161-1904-31?SNAN-1904EN? ?А ?19,050 ?1,300 ?2,0
????????????????????????????????????????? ? ?
03141-1904-31?SNCN-1904EN? ?С ? ? ?
????????????????????????????????????????? ? ?
03171-1904-31?SNKN-1904EN? ?К ? ? ?
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, класса допуска А, длиной режущей кромки l = 12,700 мм, размером m = 0,800 мм:
196511 0418 1204 31

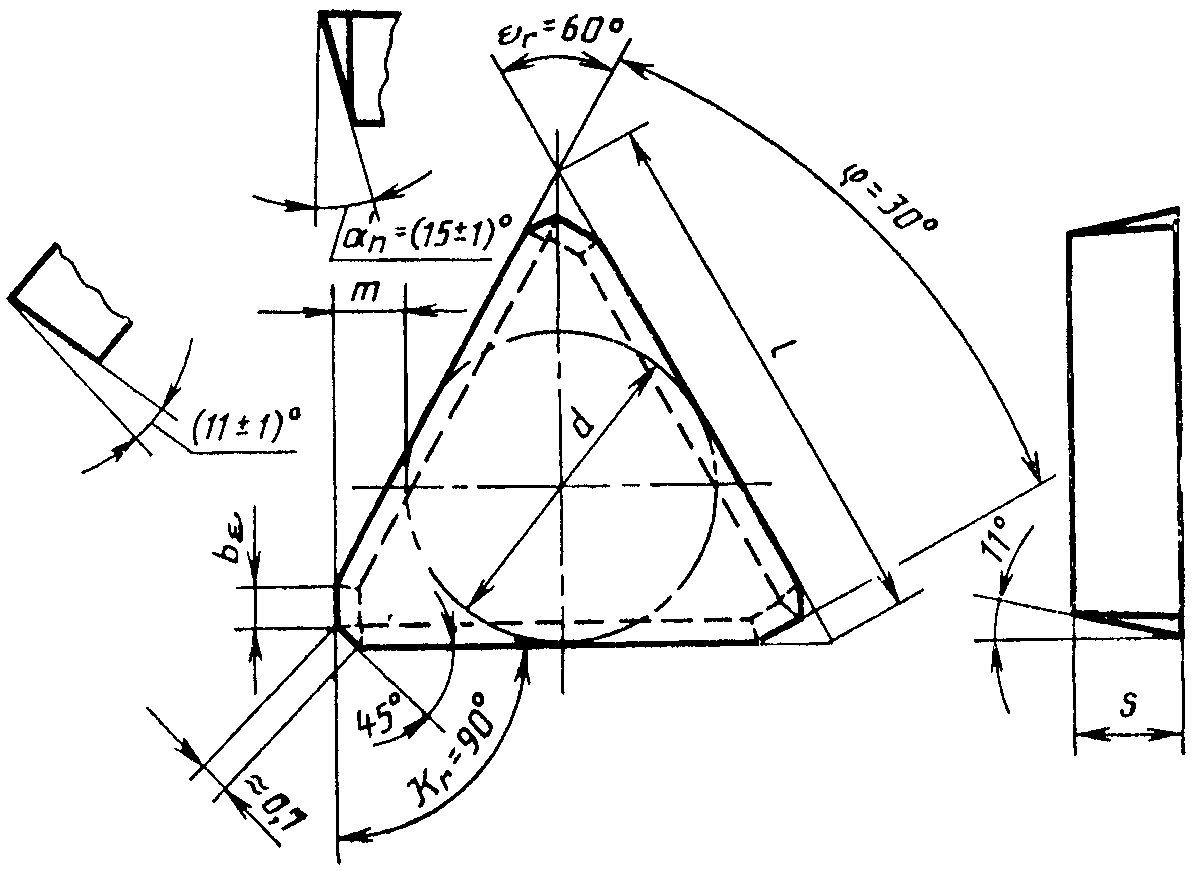

Черт. 5
Таблица 5
Размеры, мм
??????????????????????????????????????????????????????????????????
Обозначение пластин ? Класс ? l = d ? s ? m
???????????????????????????????????допуска ? ? ?
цифровое ? буквенно- ?приме-? ? ? ?
? цифровое ?няе- ? ? ? ?
? ?мость ? ? ? ?
??????????????????????????????????????????????????????????????????
03361-1203-361?SPAN-1203EDR? ?А ?12,700 ?3,18 ?0,90
??????????????????????????????????? ? ? ?
03361-1203-362?SPAN-1203EDL? ? ? ? ?
???????????????????????????????????????????? ? ?
03341-1203-361?SPCN-1203EDR? ?С ? ? ?
??????????????????????????????????? ? ? ?
03341-1203-362?SPCN-1203EDL? ? ? ? ?
???????????????????????????????????????????? ? ?
03371-1203-361?SPKN-1203EDR? ?К ? ? ?
??????????????????????????????????? ? ? ?
03371-1203-362?SPKN-1203EDL? ? ? ? ?
??????????????????????????????????????????????????????????????????
03361-1504-361?SPAN-1504EDR? ?А ?15,875 ?4,76 ?1,25
??????????????????????????????????? ? ? ?
03361-1504-362?SPAN-1504EDL? ? ? ? ?
???????????????????????????????????????????? ? ?
03341-1504-361?SPCN-1504EDR? ?С ? ? ?
??????????????????????????????????? ? ? ?
03341-1504-362?SPCN-1504EDL? ? ? ? ?
???????????????????????????????????????????? ? ?
03371-1504-361?SPKN-1504EDR? ?К ? ? ?
??????????????????????????????????? ? ? ?
03371-1504-362?SPKN-1504EDL? ? ? ? ?
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М класса допуска А, длиной режущей кромки l = 12,700 мм правой:
196511 0421 1203-361

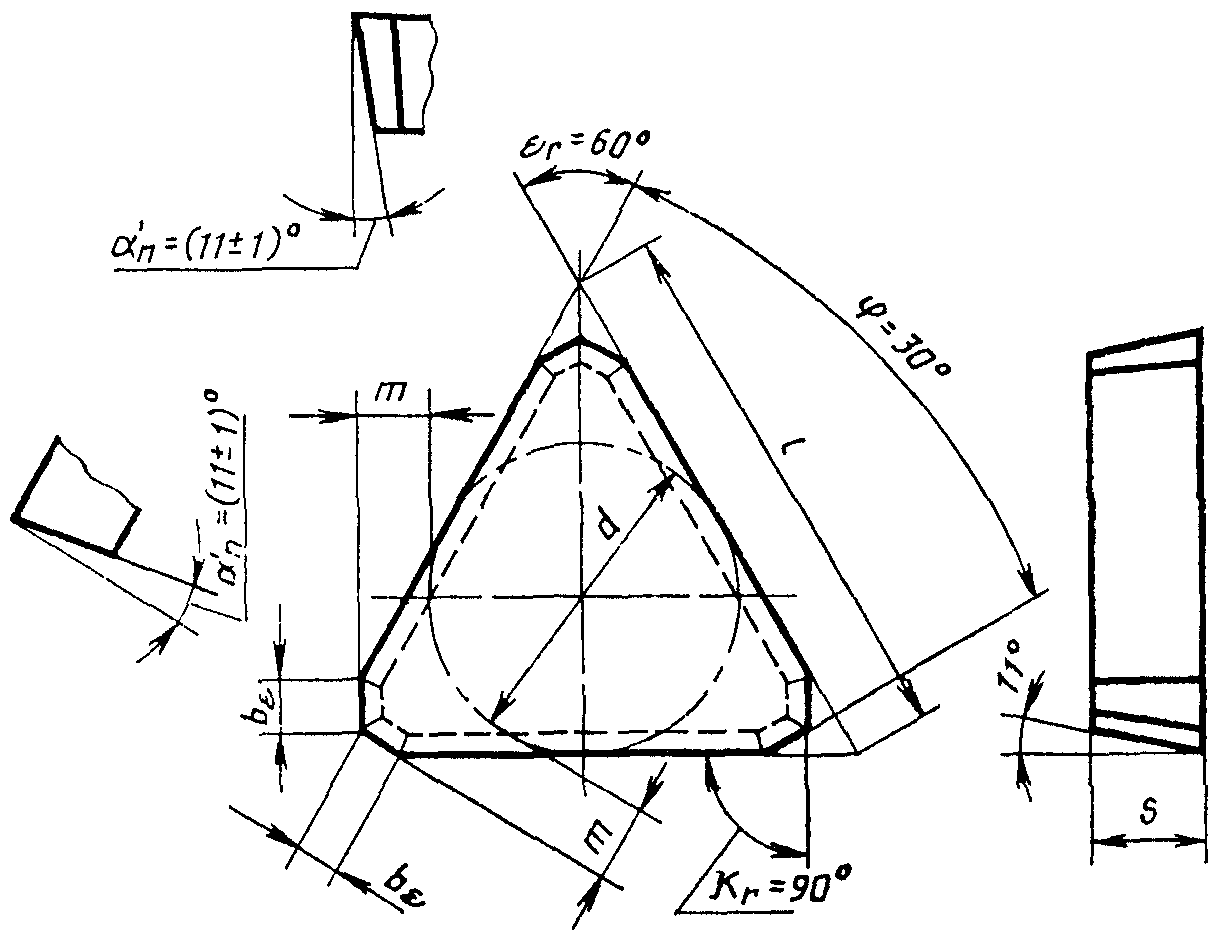

Черт. 6
Таблица 6
Размеры, мм
??????????????????????????????????????????????????????????????????
Обозначение пластин ?Класс ? l = d ?b ?m
???????????????????????????????????допуска? ? g ?
цифровое ? буквенно- ?приме-? ? ? ?
? цифровое ?няе- ? ? ? ?
? ?мость ? ? ? ?
??????????????????????????????????????????????????????????????????
03161-1204-113?SNAN-1204ANN? ?А ?12,700 ?2,0 ?1,600
??????????????????????????????????????????? ? ?
03141-1204-113?SNCN-1204ANN? ?С ? ? ?
??????????????????????????????????????????? ? ?
03171-1204-113?SNKN-1204ANN? ?К ? ? ?
??????????????????????????????????????????????????????????????????
03161-1504-113?SNAN-1504ANN? ?А ?15,875 ?2,5 ?2,000
??????????????????????????????????????????? ? ?
03141-1504-113?SNCN-1504ANN? ?С ? ? ?
??????????????????????????????????????????? ? ?
03171-1504-113?SNKN-1504ANN? ?К ? ? ?
??????????????????????????????????????????????????????????????????
03161-1904-113?SNAN-1904ANN? ?А ?19,050 ?3,0 ?2,500
??????????????????????????????????????????? ? ?
03141-1904-113?SNCN-1904ANN? ?С ? ? ?
??????????????????????????????????????????? ? ?
03171-1904-113?SNKN-1904ANN? ?К ? ? ?
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, класса допуска А, длиной режущей кромки l = 12,700 мм:
196511 0424 1204-113
Размеры, мм
??????????????????????????????????????????????????????????????????
Обозначение пластин класса допуска С ? l = d ? s ? b ? m
?????????????????????????????????????? ? ? g ?
цифровое ? буквенно- ?применя- ? ? ? ?
? цифровое ?емость ? ? ? ?
??????????????????????????????????????????????????????????????????
03441-1203-341?SECN-1203EER? ?12,70 ?3,18 ?2,5 ?0,8
?????????????????????????????????????? ? ? ?
03441-1203-342?SECN-1203EEL? ? ? ? ?
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, правой:
196511 0427 1203-341
2. Ориентировочная масса пластин указана в справочном Приложении.
Справочное
ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН
Таблица 8
??????????????????????????????????????????????????????????????????
Обозначение пластин? Ориентировочная масса пластин в г
? из твердого сплава марок
???????????????????????????????????????????????
? ВК6 ?ВК6ОМ ? Т5К10 ? Т15К6 ?ТТ20К9 ?ТТ7К12
??????????????????????????????????????????????????????????????????
01361-1103-533 ?2,00 ?2,00 ?1,72 ?1,53 ?1,65 ?1,77
01341-1103-533 ? ? ? ? ? ?
01371-1103-533 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01361-1603-533 ?4,81 ?4,82 ?4,14 ?3,69 ?3,98 ?4,27
01341-1603-533 ? ? ? ? ? ?
01371-1603-533 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01361-2204-533 ?12,64 ?12,68 ?10,89 ?9,69 ?10,46 ?11,23
01341-2204-533 ? ? ? ? ? ?
01371-2204-533 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01361-1603-561/562 ?4,77 ?4,78 ?4,10 ?3,65 ?3,94 ?4,23
01341-1603-561/562 ? ? ? ? ? ?
01371-1603-561/562 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01361-2204-561/562 ?12,58 ?12,62 ?10,84 ?9,65 ?10,41 ?11,18
01341-2204-561/562 ? ? ? ? ? ?
01371-2204-561/562 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01441-1603-541/542 ?4,23 ?4,25 ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????
03161-1204-31 ?10,97 ?11,0 ?9,45 ?8,41 ?9,08 ?9,74
03141-1204-31 ? ? ? ? ? ?
03171-1204-31 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
03161-1504-31 ?17,36 ?17,42 ?14,96 ?13,31 ?14,37 ?15,42
03141-1504-31 ? ? ? ? ? ?
03171-1504-31 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
03161-1904-31 ?24,94 ?25,02 ?21,48 ?19,12 ?20,64 ?22,16
03141-1904-31 ? ? ? ? ? ?
03171-1904-31 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
03361-1203-361/362 ?5,31 ?5,33 ?4,58 ?4,07 ?4,40 ?4,72
03341-1203-361/362 ? ? ? ? ? ?
03371-1203-361/362 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
03361-1504-361/362 ?13,26 ?13,31 ?11,42 ?10,17 ?10,98 ?11,78
03341-1504-361/362 ? ? ? ? ? ?
03371-1504-361/362 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
03161-1204-113 ?11,09 ?11,12 ?9,55 ?8,50 ?9,18 ?9,85
03141-1204-113 ? ? ? ? ? ?
03171-1204-113 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
03161-1504-113 ?17,32 ?17,37 ?14,92 ?13,28 ?14,33 ?15,39
03141-1504-113 ? ? ? ? ? ?
03171-1504-113 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
03161-1904-113 ?26,15 ?26,24 ?22,53 ?20,06 ?21,65 ?23,24
03141-1904-113 ? ? ? ? ? ?
03171-1904-113 ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
03441-1203-341/342 ?6,13 ?6,15 ?- ?- ?- ?-
