ГОСТ 9833-73. Государственный стандарт Союза ССР. Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры

Информационные данные

Утвержден и введен в действие

Постановлением Госстандарта СССР

25 мая 1973 г. N 1322

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛЬЦА РЕЗИНОВЫЕ УПЛОТНИТЕЛЬНЫЕ КРУГЛОГО СЕЧЕНИЯ

ДЛЯ ГИДРАВЛИЧЕСКИХ И ПНЕВМАТИЧЕСКИХ УСТРОЙСТВ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Rubber toroidal sealing rings for hydraulic

and pneumatic equipment. Construction and dimensions

ГОСТ 9833-73

Список изменяющих документов

(в ред. Изменения N 1, утв. в феврале 1979 г.,

Изменения N 2, утв. в августе 1982 г.,

Изменения N 3, утв. в июне 1987 г.)

Группа Л63

ОКП 25 3111

Дата введения

1 января 1978 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством нефтеперерабатывающей и нефтехимической промышленности СССР.

Разработчики: Г.А. Аптекарев (руководитель темы), Е.Е. Ковалева, Ю.Н. Городничев, канд. техн. наук Т.П. Федулова, Е.А. Протасова, А.М. Верещагина, Н.Б. Луканева.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 25.05.1973 N 1322.

3. Срок проверки - 1991 г.; периодичность проверки - 3 года.

4. Стандарт полностью соответствует ИСО 3601-78.

5. Взамен ГОСТ 9833-61 (в части размеров).

6. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка? Номер приложения

??????????????????????????????????????????????????????????????????

ГОСТ 2789-73 ? Приложение

ГОСТ 10007-80 ? Приложение

ГОСТ 10549-80 ? Приложение

ИС NORMPROD: примечание.

ГОСТ 10589-87 утратил силу с 1 ноября 2017 года в связи с

введением в действие ГОСТ 10589-2016 (Приказ Росстандарта

от 02.03.2017 N 92-ст).

ГОСТ 10589-87 ? Приложение

ГОСТ 25346-89 ? Приложение

ИС NORMPROD: примечание.

Взамен ГОСТ 25347-82 Приказом Росстандарта от 18.02.2014

N 29-ст с 1 июля 2015 года введен в действие ГОСТ 25347-2013.

ГОСТ 25347-82 ? Приложение

7. Переиздание (октябрь 1998 г.) с Изменениями N 1, 2, 3, утвержденными в феврале 1979 г., августе 1982 г., июне 1987 г. (ИУС 4-79, 12-82, 11-87).

8. Ограничение срока действия снято по Протоколу N 2-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93).

1. Настоящий стандарт устанавливает конструкцию и размеры резиновых уплотнительных колец круглого сечения для гидравлических, топливных, смазочных и пневматических устройств.

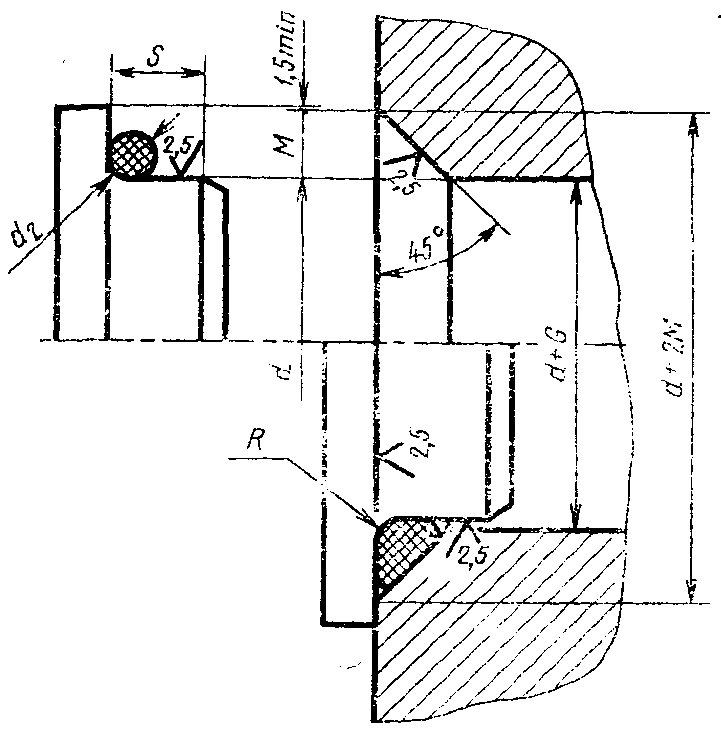

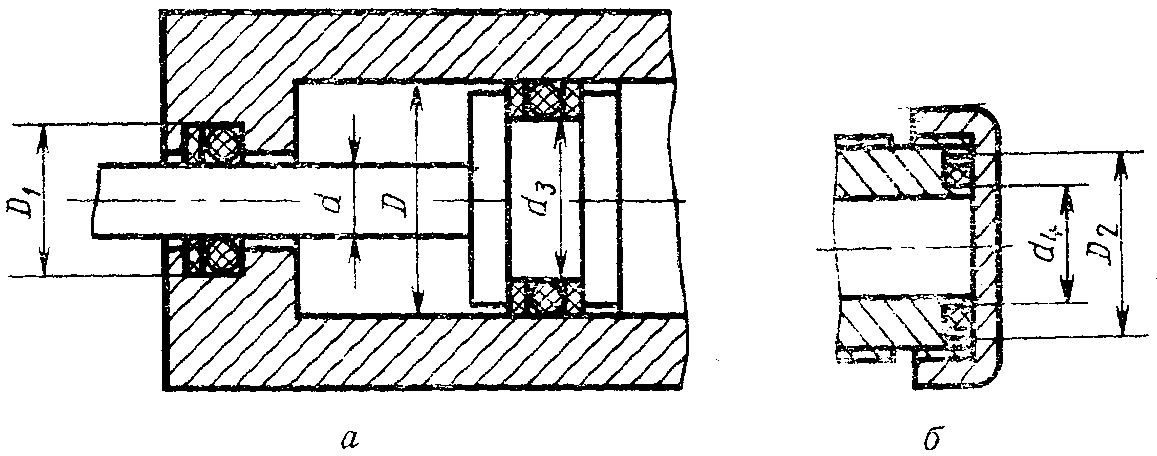

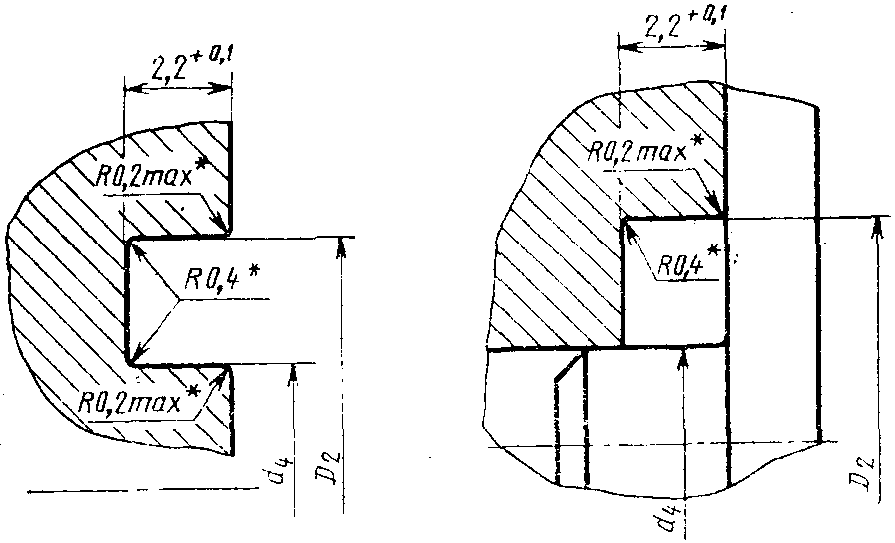

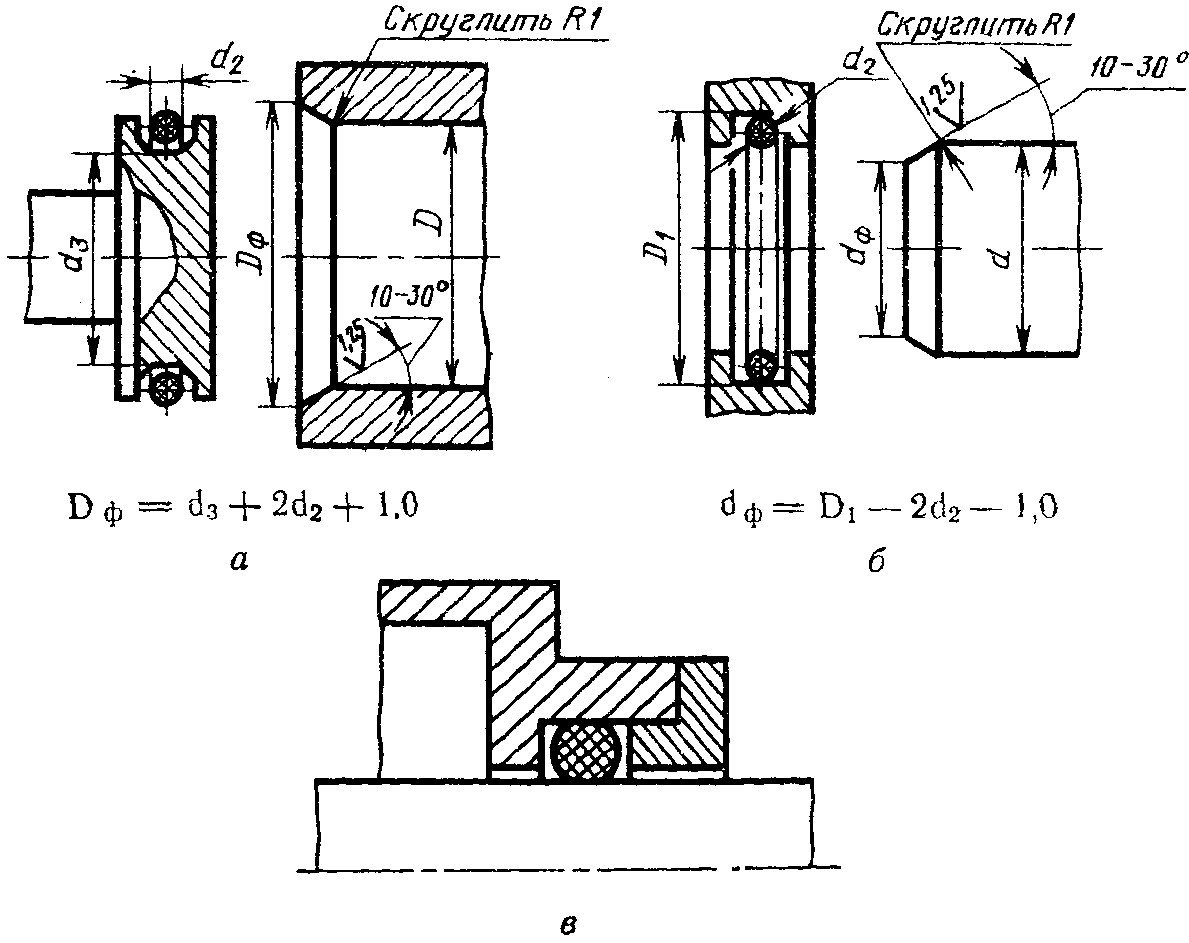

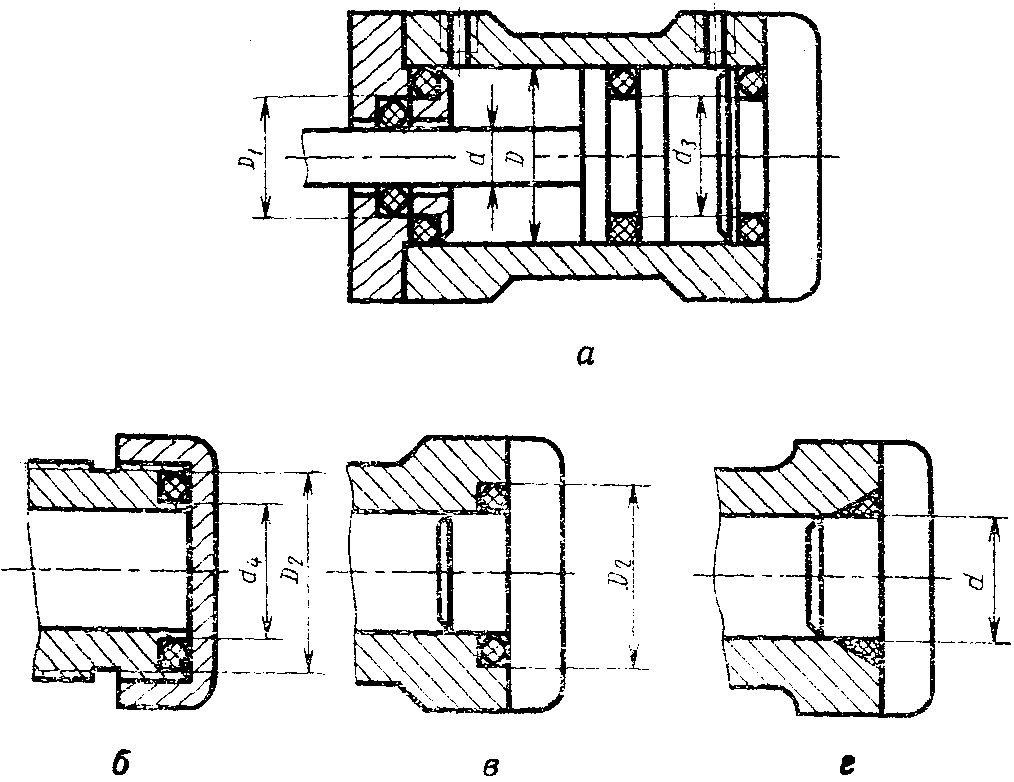

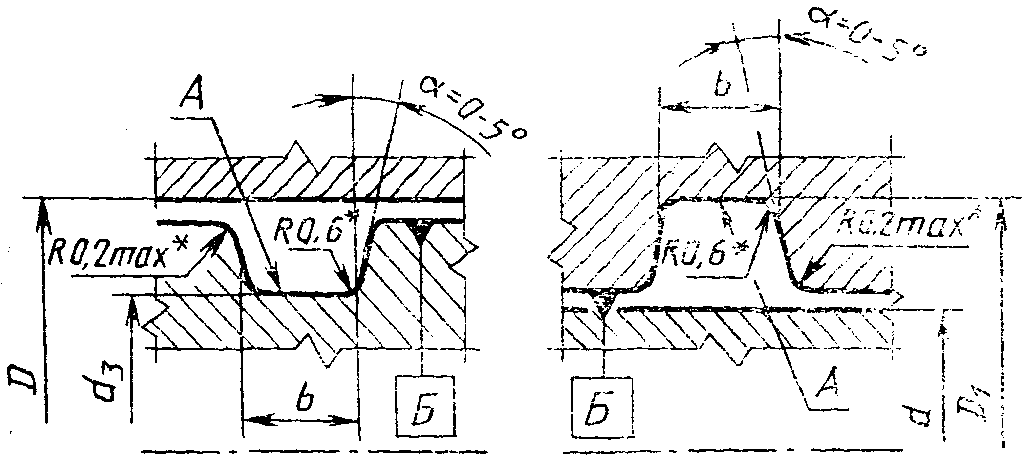

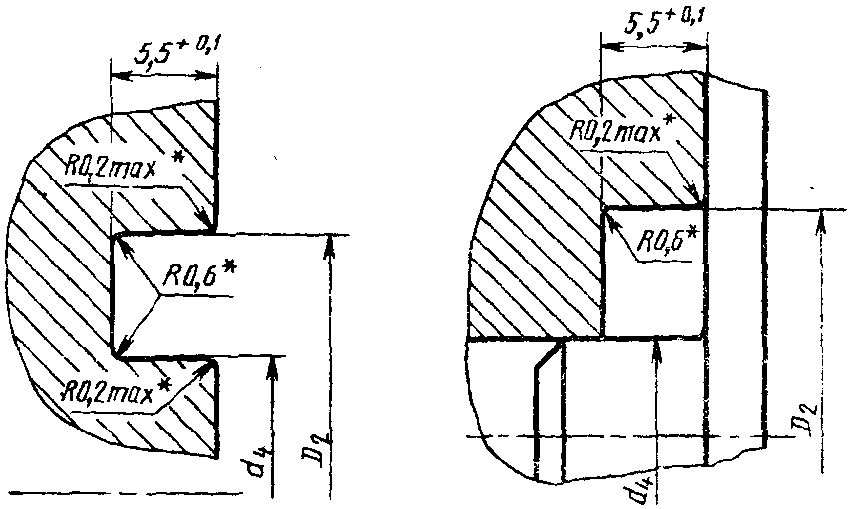

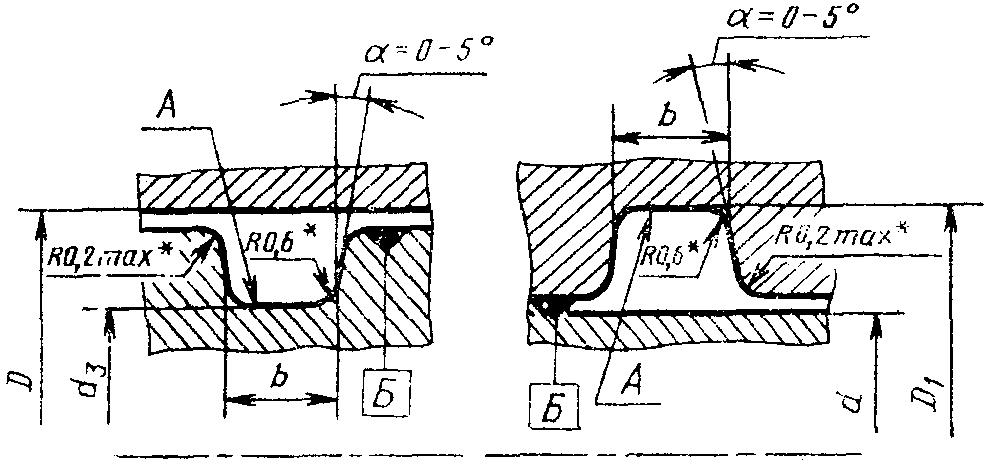

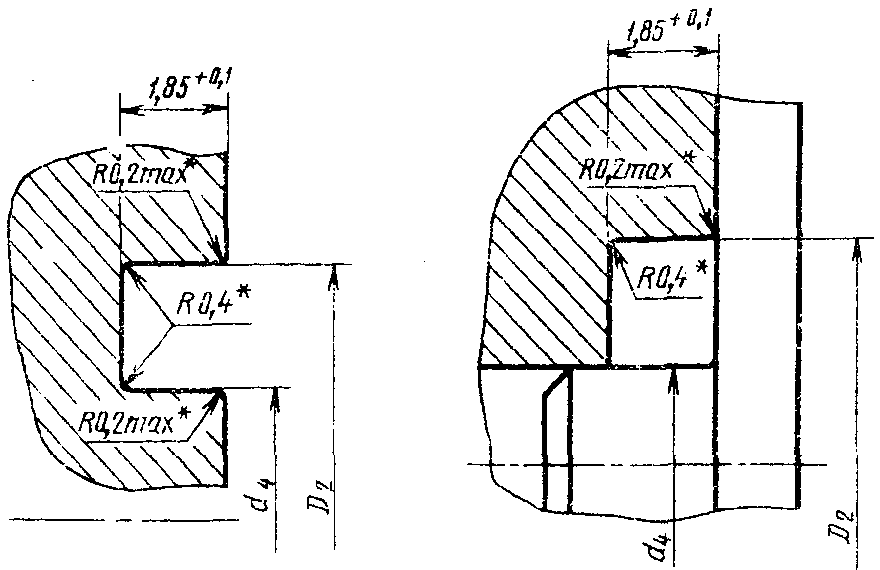

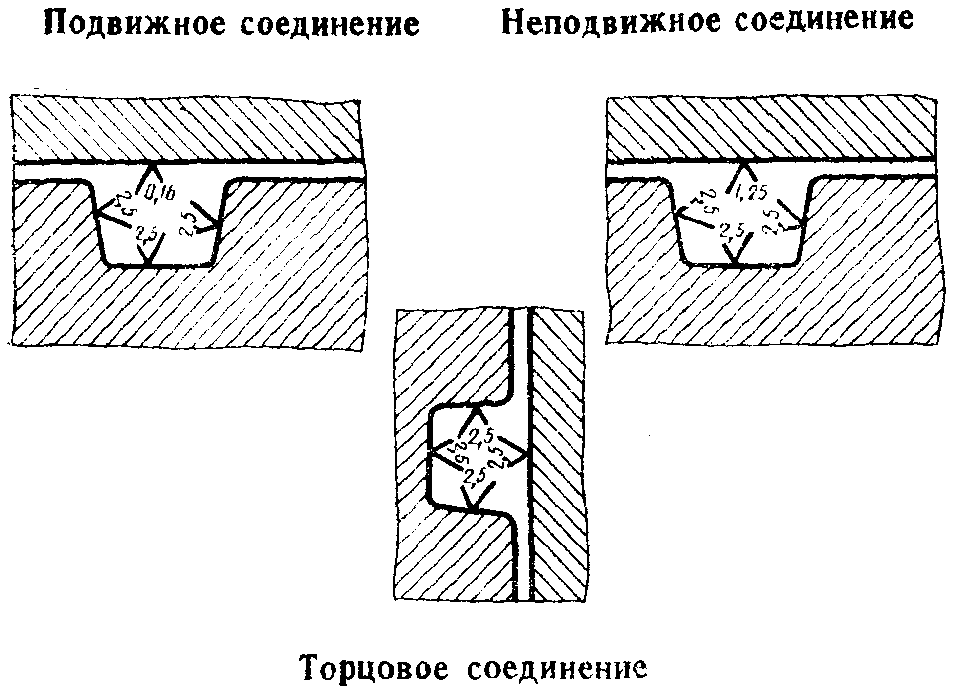

Рекомендации по применению и монтажу колец даны в Приложении к настоящему стандарту.

2. Кольца должны изготовляться следующих групп точности:

1 - для подвижных соединений;

2 - для подвижных и неподвижных соединений.

Примечание. Кольца группы точности 1 изготовляются по согласованию потребителя с изготовителем.

3. Диаметры сечений колец должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

???????????????????????????????????????????????????????????????????????????

Номинальный диаметр ? Предельные отклонения для групп точности

сечения d ?????????????????????????????????????????????????

2 ? 1 ? 2

???????????????????????????????????????????????????????????????????????????

1,4 ? +/- 0,07 ? +/- 0,10

1,9 ? +/- 0,08 ?

2,5 ? +/- 0,09 ?

???????????????????????????????????????????????????????????????????????????

3,0 ? +/- 0,10 ? + 0,20

3,6 ? ? - 0,10

4,6 ? ?

???????????????????????????????????????????????????????????????????????????

5,8 ? +/- 0,14 ? + 0,30

7,5 ? +/- 0,15 ? - 0,15

???????????????????????????????????????????????????????????????????????????

8,5 ? +/- 0,20 ? + 0,30

? ? - 0,20

(Измененная редакция, Изм. N 3).

4. Внутренние диаметры колец должны соответствовать указанным на черт. 2 - 10 и в табл. 2 - 10.

Кольца уплотнительные сечением 1,4 мм

Черт. 2

Таблица 2

???????????????????????????????????????????????????????????????????????????

Обозначение ?Применяемость? d , мм ? Масса

типоразмера кольца ? ? 1 ? 1000 шт.,

? ?????????????????????????? кг

? ? Номин. ?Пред. откл. ?

???????????????????????????????????????????????????????????????????????????

003-005-14 ? ? 2,8 ? -0,2 ? 0,02

004-006-14 ? ? 3,8 ? ??????????????

005-007-14 ? ? 4,7 ? ? 0,03

006-008-14 ? ? 5,7 ???????????????????????????

008-010-14 ? ? 7,7 ? -0,3 ? 0,04

Кольца уплотнительные сечением 1,9 мм

Черт. 3

Таблица 3

???????????????????????????????????????????????????????????????????????????

Обозначение ?Применяемость? d , мм ? Масса

типоразмера ? ? 1 ?1000 шт., кг

кольца ? ??????????????????????????

? ? Номин. ?Пред. откл. ?

???????????????????????????????????????????????????????????????????????????

003-006-19 ? ? 2,8 ? -0,2 ? 0,04

004-007-19 ? ? 3,8 ? ? 0,05

005-008-19 ? ? 4,7 ? ? 0,06

006-009-19 ? ? 5,7 ? ? 0,07

???????????????????????????????????????????????????????????????????????????

007-010-19 ? ? 6,7 ? -0,3 ? 0,08

008-011-19 ? ? 7,7 ? ? 0,09

009-012-19 ? ? 8,7 ? ? 0,09

010-013-19 ? ? 9,7 ? ? 0,10

011-014-19 ? ? 10,6 ? ? 0,11

012-015-19 ? ? 11,6 ? ? 0,12

013-016-19 ? ? 12,6 ? ? 0,13

014-017-19 ? ? 13,6 ? ? 0,14

015-018-19 ? ? 14,6 ? ? 0,15

016-019-19 ? ? 15,6 ? ? 0,16

017-020-19 ? ? 16,6 ? ? 0,17

???????????????????????????????????????????????????????????????????????????

018-021-19 ? ? 17,5 ? -0,4 ? 0,17

019-022-19 ? ? 18,5 ? ? 0,18

020-023-19 ? ? 19,5 ? ? 0,19

021-024-19 ? ? 20,5 ? ? 0,20

022-025-19 ? ? 21,5 ? ? 0,21

023-026-19 ? ? 22,5 ? ? 0,22

024-027-19 ? ? 23,5 ? ? 0,23

025-028-19 ? ? 24,5 ? ? 0,24

???????????????????????????????????????????????????????????????????????????

026-029-19 ? ? 25,5 ? -0,5 ? 0,24

027-030-19 ? ? 26,5 ? ? 0,25

028-031-19 ? ? 27,5 ? ? 0,26

029-032-19 ? ? 28,5 ? ? 0,27

030-033-19 ? ? 29,5 ? ? 0,28

???????????????????????????????????????????????????????????????????????????

032-035-19 ? ? 31,0 ? -0,6 ? 0,29

033-036-19 ? ? 32,0 ? ? 0,30

034-037-19 ? ? 33,0 ? ? 0,31

035-038-19 ? ? 34,0 ? ? 0,32

036-039-19 ? ? 35,0 ? ? 0,33

037-040-19 ? ? 36,0 ? ? 0,34

038-041-19 ? ? 37,0 ? ? 0,35

???????????????????????????????????????????????????????????????????????????

039-042-19 ? ? 38,0 ? -0,7 ? 0,36

040-043-19 ? ? 39,0 ? ? 0,37

042-045-19 ? ? 41,0 ? ? 0,38

045-048-19 ? ? 44,0 ? ? 0,41

???????????????????????????????????????????????????????????????????????????

047-050-19 ? ? 46,0 ? -0,8 ? 0,43

048-052-19 ? ? 47,0 ? ? 0,44

050-053-19 ? ? 49,0 ? ? 0,45

???????????????????????????????????????????????????????????????????????????

003,5-006,5-19 ? ? 3,2 ? -0,2 ? 0,05

004,5-007,5-19 ? ? 4,2 ? ? 0,05

005,5-008,5-19 ? ? 5,2 ? ? 0,06

???????????????????????????????????????????????????????????????????????????

006,5-009,5-19 ? ? 6,2 ? -0,3 ? 0,07

007,5-010,5-19 ? ? 7,2 ? ? 0,08

008,5-011,5-19 ? ? 8,2 ? ? 0,09

009,5-012,5-19 ? ? 9,2 ? ? 0,10

010,5-013,5-19 ? ? 10,0 ? ? 0,11

011,5-014,5-18 ? ? 11,0 ? ? 0,12

012,5-015,5-19 ? ? 12,0 ? ? 0,12

013,5-016,5-19 ? ? 13,0 ? ? 0,13

014,5-017,5-19 ? ? 14,0 ? ? 0,14

015,5-018,5-19 ? ? 15,0 ? ? 0,15

016,5-019,5-19 ? ? 16,0 ? ? 0,16

Примечание. Типоразмеры колец от 021-024-19 до 050-053-19 и от 003,5-006,5-19 до 016,5-019,5-19 применять не рекомендуется.

Кольца уплотнительные сечением 2,5 мм

Черт. 4

Таблица 4

???????????????????????????????????????????????????????????????????????????

Обозначение ?Применяемость? d , мм ? Масса

типоразмера ? ? 1 ?1000 шт., кг

кольца ? ??????????????????????????

? ? Номин. ?Пред. откл. ?

???????????????????????????????????????????????????????????????????????????

004-008-25 ? ? 3,8 ? -0,2 ? 0,10

005-009-25 ? ? 4,7 ? ? 0,11

006-010-25 ? ? 5,7 ? ? 0,13

???????????????????????????????????????????????????????????????????????????

007-011-25 ? ? 6,7 ? -0,3 ? 0,14

008-012-25 ? ? 7,7 ? ? 0,15

009-013-25 ? ? 8,7 ? ? 0,18

010-014-25 ? ? 9,7 ? ? 0,20

011-015-25 ? ? 10,6 ? ? 0,22

012-016-25 ? ? 11,6 ? ? 0,23

013-017-25 ? ? 12,6 ? ? 0,25

014-018-25 ? ? 13,6 ? ? 0,27

015-019-25 ? ? 14,6 ? ? 0,29

016-020-25 ? ? 15,6 ? ? 0,30

017-021-25 ? ? 16,6 ? ? 0,31

???????????????????????????????????????????????????????????????????????????

018-022-25 ? ? 17,5 ? -0,4 ? 0,32

019-023-25 ? ? 18,5 ? ? 0,33

020-024-25 ? ? 19,5 ? ? 0,34

021-025-25 ? ? 20,5 ? ? 0,35

022-026-25 ? ? 21,5 ? ? 0,37

023-027-25 ? ? 22,5 ? ? 0,39

024-028-25 ? ? 23,5 ? ? 0,40

025-029-25 ? ? 24,5 ? ? 0,41

???????????????????????????????????????????????????????????????????????????

026-030-25 ? ? 25,5 ? -0,5 ? 0,42

027-031-25 ? ? 26,5 ? ? 0,45

028-032-25 ? ? 27,5 ? ? 0,46

029-033-25 ? ? 28,5 ? ? 0,48

030-034-25 ? ? 29,5 ? ? 0,49

???????????????????????????????????????????????????????????????????????????

032-036-25 ? ? 31,0 ? -0,6 ? 0,52

034-038-25 ? ? 33,0 ? ? 0,55

036-040-25 ? ? 35,0 ? ? 0,57

037-041-25 ? ? 36,0 ? ? 0,59

038-042-25 ? ? 37,0 ? ? 0,61

???????????????????????????????????????????????????????????????????????????

040-044-25 ? ? 39,0 ? -0,7 ? 0,64

041-045-25 ? ? 40,0 ? ? 0,66

042-046-25 ? ? 41,0 ? ? 0,67

043-047-25 ? ? 42,0 ? ? 0,68

044-048-25 ? ? 43,0 ? ? 0,70

045-049-25 ? ? 44,0 ? ? 0,72

???????????????????????????????????????????????????????????????????????????

046-050-25 ? ? 45,0 ? -0,8 ? 0,73

048-052-25 ? ? 47,0 ? ? 0,76

050-054-25 ? ? 49,0 ? ? 0,79

051-055-25 ? ? 50,0 ? ? 0,81

???????????????????????????????????????????????????????????????????????????

052-056-25 ? ? 51,0 ? -0,9 ? 0,83

054-058-25 ? ? 53,0 ? ? 0,86

055-059-25 ? ? 54,0 ? ? 0,87

056-060-25 ? ? 55,0 ? ? 0,89

???????????????????????????????????????????????????????????????????????????

058-062-25 ? ? 57,0 ? -1,0 ? 0,91

060-064-25 ? ? 59,0 ? ? 0,94

061-065-25 ? ? 60,0 ? ? 0,96

062-066-25 ? ? 61,0 ? ? 0,98

064-068-25 ? ? 62,5 ? ? 1,00

???????????????????????????????????????????????????????????????????????????

065-070-25 ? ? 63,5 ? -1,1 ? 1,03

068-072-25 ? ? 66,5 ? ? 1,06

070-075-25 ? ? 68,5 ? ? 1,09

???????????????????????????????????????????????????????????????????????????

072-078-25 ? ? 70,5 ? -1,2 ? 1,13

075-080-25 ? ? 73,5 ? ? 1,17

078-082-25 ? ? 76,5 ? ? 1,22

???????????????????????????????????????????????????????????????????????????

080-085-25 ? ? 78,5 ? -1,3 ? 1,25

082-088-25 ? ? 80,5 ? ? 1,28

???????????????????????????????????????????????????????????????????????????

085-090-25 ? ? 83,5 ? -1,4 ? 1,33

088-092-25 ? ? 86,5 ? ? 1,37

090-095-25 ? ? 88,5 ? ? 1,40

???????????????????????????????????????????????????????????????????????????

092-098-25 ? ? 90,5 ? -1,5 ? 1,43

095-100-25 ? ? 93,0 ? ? 1,47

098-102-25 ? ? 96,0 ? ? 1,52

???????????????????????????????????????????????????????????????????????????

100-105-25 ? ? 98,0 ? -1,6 ? 1,55

102-108-25 ? ? 100,0 ? ? 1,58

105-110-25 ? ? 103,0 ? ? 1,63

???????????????????????????????????????????????????????????????????????????

108-112-25 ? ? 106,0 ? -1,7 ? 1,67

110-115-25 ? ? 108,0 ? ? 1,70

???????????????????????????????????????????????????????????????????????????

112-118-25 ? ? 110,0 ? -1,8 ? 1,74

115-120-25 ? ? 113,0 ? ? 1,78

118-122-25 ? ? 116,0 ? ? 1,82

???????????????????????????????????????????????????????????????????????????

120-125-25 ? ? 118,0 ? -1,9 ? 1,86

122-128-25 ? ? 120,0 ? ? 1,89

???????????????????????????????????????????????????????????????????????????

125-130-25 ? ? 122,5 ? -2,0 ? 1,93

130-135-25 ? ? 127,5 ? ? 2,00

???????????????????????????????????????????????????????????????????????????

135-140-25 ? ? 132,5 ? -2,2 ? 2,08

140-145-25 ? ? 137,5 ? ? 2,16

145-150-25 ? ? 142,5 ? ? 2,24

???????????????????????????????????????????????????????????????????????????

150-155-25 ? ? 147,5 ? -2,4 ? 2,31

???????????????????????????????????????????????????????????????????????????

004,5-008,5-25 ? ? 4,2 ? -0,2 ? 0,10

005,5-009,5-25 ? ? 5,2 ? ? 0,12

???????????????????????????????????????????????????????????????????????????

006,5-010,5-25 ? ? 6,2 ? -0,3 ? 0,12

007,5-011,5-25 ? ? 7,2 ? ? 0,15

008,5-012,5-25 ? ? 8,2 ? ? 0,17

009,5-013,5-25 ? ? 9,2 ? ? 0,18

010,5-014,5-25 ? ? 10,0 ? ? 0,19

011,5-015,5-25 ? ? 11,0 ? ? 0,21

012,5-016,5-25 ? ? 12,0 ? ? 0,22

013,5-017,5-25 ? ? 13,0 ? ? 0,25

014,5-018,5-25 ? ? 14,0 ? ? 0,28

015,5-019,5-25 ? ? 15,0 ? ? 0,29

Примечание. Типоразмеры колец от 040-044-25 до 150-155-25 и от 004,5-008,5-25 до 015,5-019,5-25 применять не рекомендуется.

Кольца уплотнительные сечением 3,0 мм

Черт. 5

Таблица 5

???????????????????????????????????????????????????????????????????????????

Обозначение ?Применяемость? d , мм ? Масса

типоразмера кольца ? ? 1 ?1000 шт., кг

? ??????????????????????????

? ? Номин. ?Пред. откл. ?

???????????????????????????????????????????????????????????????????????????

010-015-30 ? ? 9,7 ? -0,3 ? 0,28

011-016-30 ? ? 10,6 ? ? 0,30

012-017-30 ? ? 11,6 ? ? 0,32

013-018-30 ? ? 12,6 ? ? 0,35

014-019-30 ? ? 13,6 ? ? 0,37

015-020-30 ? ? 14,6 ? ? 0,39

016-021-30 ? ? 15,6 ? ? 0,41

017-022-30 ? ? 16,6 ? ? 0,44

???????????????????????????????????????????????????????????????????????????

018-023-30 ? ? 17,5 ? -0,4 ? 0,46

019-024-30 ? ? 18,5 ? ? 0,48

020-025-30 ? ? 19,5 ? ? 0,50

022-027-30 ? ? 21,5 ? ? 0,54

023-028-30 ? ? 22,5 ? ? 0,57

024-029-30 ? ? 23,5 ? ? 0,59

025-030-30 ? ? 24,5 ? ? 0,61

???????????????????????????????????????????????????????????????????????????

027-032-30 ? ? 26,5 ? -0,5 ? 0,66

028-033-30 ? ? 27,5 ? ? 0,68

030-035-30 ? ? 29,5 ? ? 0,72

???????????????????????????????????????????????????????????????????????????

032-037-30 ? ? 31,0 ? -0,6 ? 0,75

033-038-30 ? ? 32,0 ? ? 0,78

035-040-30 ? ? 34,0 ? ? 0,81

036-041-30 ? ? 35,0 ? ? 0,84

038-042-30 ? ? 36,0 ? ? 0,87

???????????????????????????????????????????????????????????????????????????

040-045-30 ? ? 39,0 ? -0,7 ? 0,92

042-048-30 ? ? 41,0 ? ? 0,98

045-050-30 ? ? 44,0 ? ? 1,04

???????????????????????????????????????????????????????????????????????????

050-055-30 ? ? 49,0 ? -0,8 ? 1,20

051-056-30 ? ? 50,0 ? ? 1,25

???????????????????????????????????????????????????????????????????????????

055-060-30 ? ? 54,0 ? -0,9 ? 1,30

056-061-30 ? ? 55,0 ? ? 1,35

???????????????????????????????????????????????????????????????????????????

058-063-30 ? ? 57,0 ? -1,0 ? 1,38

060-065-30 ? ? 59,0 ? ? 1,40

063-068-30 ? ? 62,0 ? ? 1,48

???????????????????????????????????????????????????????????????????????????

065-070-30 ? ? 63,5 ? -1,1 ? 1,50

066-071-30 ? ? 64,5 ? ? 1,55

070-075-30 ? ? 68,5 ? ? 1,60

071-076-30 ? ? 69,5 ? ? 1,65

???????????????????????????????????????????????????????????????????????????

075-080-30 ? ? 73,5 ? -1,2 ? 1,70

???????????????????????????????????????????????????????????????????????????

080-085-30 ? ? 78,5 ? -1,3 ? 1,80

? ? ? ?

???????????????????????????????????????????????????????????????????????????

085-090-30 ? ? 83,5 ? -1,4 ? 1,90

090-095-30 ? ? 88,5 ? ? 2,00

???????????????????????????????????????????????????????????????????????????

095-100-30 ? ? 93,0 ? -1,5 ? 2,10

? ? ? ?

???????????????????????????????????????????????????????????????????????????

100-105-30 ? ? 98,0 ? -1,6 ? 2,20

102-108-30 ? ? 100,0 ? ? 2,29

105-110-30 ? ? 103,0 ? ? 2,35

???????????????????????????????????????????????????????????????????????????

108-112-30 ? ? 105,0 ? -1,7 ? 2,40

110-115-30 ? ? 108,0 ? ? 2,47

???????????????????????????????????????????????????????????????????????????

112-118-30 ? ? 110,0 ? -1,8 ? 2,51

115-120-30 ? ? 113,0 ? ? 2,60

???????????????????????????????????????????????????????????????????????????

120-125-30 ? ? 118,0 ? -1,9 ? 2,70

? ? ? ?

???????????????????????????????????????????????????????????????????????????

125-130-30 ? ? 122,5 ? -2,0 ? 2,80

130-135-30 ? ? 127,5 ? ? 2,90

???????????????????????????????????????????????????????????????????????????

135-140-30 ? ? 132,5 ? -2,2 ? 3,00

140-145-30 ? ? 137,5 ? ? 3,10

145-150-30 ? ? 142,5 ? ? 3,20

???????????????????????????????????????????????????????????????????????????

150-155-30 ? ? 147,5 ? -2,4 ? 3,30

???????????????????????????????????????????????????????????????????????????

021-026-30 ? ? 20,5 ? -0,4 ? 0,52

???????????????????????????????????????????????????????????????????????????

026-031-30 ? ? 25,5 ? -0,5 ? 0,63

029-034-30 ? ? 28,5 ? ? 0,70

???????????????????????????????????????????????????????????????????????????

034-039-30 ? ? 33,0 ? -0,6 ? 0,80

???????????????????????????????????????????????????????????????????????????

048-052-30 ? ? 46,0 ? -0,8 ? 1,09

???????????????????????????????????????????????????????????????????????????

052-058-30 ? ? 51,0 ? -0,9 ? 1,20

???????????????????????????????????????????????????????????????????????????

082-088-30 ? ? 80,5 ? -1,3 ? 1,85

???????????????????????????????????????????????????????????????????????????

088-092-30 ? ? 85,5 ? -1,4 ? 1,97

???????????????????????????????????????????????????????????????????????????

092-098-30 ? ? 90,5 ? -1,5 ? 2,08

098-102-30 ? ? 95,0 ? ? 2,18

Примечание. Типоразмеры колец от 010-015-30 до 019-024-30 и помещенные в конце таблицы от 021-026-30 до 098-102-30 применять не рекомендуется.

Кольца уплотнительные сечением 3,6 мм

Черт. 6

Таблица 6

???????????????????????????????????????????????????????????????????????????

Обозначение ?Применяемость? d , мм ? Масса

типоразмера кольца ? ? 1 ?1000 шт., кг

? ??????????????????????????

? ? Номин. ?Пред. откл. ?

???????????????????????????????????????????????????????????????????????????

014-020-36 ? ? 13,6 ? -0,3 ? 0,55

015-021-36 ? ? 14,6 ? ? 0,58

016-022-36 ? ? 15,6 ? ? 0,61

017-023-36 ? ? 16,6 ? ? 0,65

???????????????????????????????????????????????????????????????????????????

018-024-36 ? ? 17,5 ? -0,4 ? 0,67

019-025-36 ? ? 18,5 ? ? 0,71

020-026-36 ? ? 19,5 ? ? 0,74

021-027-36 ? ? 20,5 ? ? 0,77

022-028-36 ? ? 21,5 ? ? 0,80

023-029-36 ? ? 22,5 ? ? 0,83

024-030-36 ? ? 23,5 ? ? 0,87

025-031-36 ? ? 24,5 ? ? 0,90

???????????????????????????????????????????????????????????????????????????

026-032-36 ? ? 25,5 ? -0,5 ? 0,93

027-033-36 ? ? 26,5 ? ? 0,96

028-034-36 ? ? 27,5 ? ? 0,99

029-035-36 ? ? 28,5 ? ? 1,02

030-036-36 ? ? 29,5 ? ? 1,06

???????????????????????????????????????????????????????????????????????????

032-038-36 ? ? 31,0 ? -0,6 ? 1,13

034-040-36 ? ? 33,0 ? ? 1,17

035-041-36 ? ? 34,0 ? ? 1,21

036-042-36 ? ? 35,0 ? ? 1,25

038-044-36 ? ? 37,0 ? ? 1,30

???????????????????????????????????????????????????????????????????????????

039-045-36 ? ? 38,0 ? -0,7 ? 1,33

040-046-36 ? ? 39,0 ? ? 1,36

042-048-36 ? ? 41,0 ? ? 1,43

044-050-36 ? ? 43,0 ? ? 1,49

045-051-36 ? ? 44,0 ? ? 1,52

???????????????????????????????????????????????????????????????????????????

046-052-36 ? ? 45,0 ? -0,8 ? 1,55

048-054-36 ? ? 47,0 ? ? 1,62

049-055-36 ? ? 48,0 ? ? 1,65

050-056-36 ? ? 49,0 ? ? 1,68

???????????????????????????????????????????????????????????????????????????

052-058-36 ? ? 51,0 ? -0,9 ? 1,74

054-060-36 ? ? 53,0 ? ? 1,81

055-061-36 ? ? 54,0 ? ? 1,84

056-062-36 ? ? 55,0 ? ? 1,87

057-063-36 ? ? 56,0 ? ? 1,90

???????????????????????????????????????????????????????????????????????????

058-064-36 ? ? 57,0 ? -1,0 ? 1,94

059-065-36 ? ? 58,0 ? ? 1,97

060-066-36 ? ? 59,0 ? ? 2,00

062-068-36 ? ? 61,0 ? ? 2,07

063-069-36 ? ? 62,0 ? ? 2,10

064-070-36 ? ? 62,5 ? ? 2,11

???????????????????????????????????????????????????????????????????????????

065-071-36 ? ? 63,5 ? -1,1 ? 2,14

066-072-36 ? ? 64,5 ? ? 2,18

068-074-36 ? ? 66,5 ? ? 2,24

069-075-36 ? ? 67,5 ? ? 2,27

070-076-36 ? ? 68,5 ? ? 2,31

071-077-36 ? ? 69,5 ? ? 2,35

???????????????????????????????????????????????????????????????????????????

072-078-36 ? ? 70,5 ? -1,2 ? 2,37

074-080-36 ? ? 72,5 ? ? 2,43

075-081-36 ? ? 73,5 ? ? 2,47

076-082-36 ? ? 74,5 ? ? 2,50

078-084-36 ? ? 76,5 ? ? 2,56

???????????????????????????????????????????????????????????????????????????

079-085-36 ? ? 77,5 ? -1,3 ? 2,59

080-086-36 ? ? 78,5 ? ? 2,63

082-088-36 ? ? 80,5 ? ? 2,69

084-090-36 ? ? 82,5 ? ? 2,75

???????????????????????????????????????????????????????????????????????????

085-091-36 ? ? 83,5 ? -1,4 ? 2,79

086-092-36 ? ? 84,5 ? ? 2,82

088-094-36 ? ? 86,5 ? ? 2,88

089-095-36 ? ? 87,5 ? ? 2,91

090-096-36 ? ? 88,5 ? ? 2,95

???????????????????????????????????????????????????????????????????????????

092-098-36 ? ? 90,5 ? -1,5 ? 3,01

094-100-36 ? ? 92,0 ? ? 3,06

095-101-36 ? ? 93,0 ? ? 3,09

096-102-36 ? ? 94,0 ? ? 3,12

098-104-36 ? ? 96,0 ? ? 3,18

099-105-36 ? ? 97,0 ? ? 3,22

???????????????????????????????????????????????????????????????????????????

100-106-36 ? ? 98,0 ? -1,6 ? 3,25

102-108-36 ? ? 100,0 ? ? 3,31

104-110-36 ? ? 102,0 ? ? 3,38

105-111-36 ? ? 103,0 ? ? 3,41

???????????????????????????????????????????????????????????????????????????

106-112-36 ? ? 104,0 ? -1,7 ? 3,44

108-114-36 ? ? 106,0 ? ? 3,50

109-115-36 ? ? 107,0 ? ? 3,54

110-116-36 ? ? 108,0 ? ? 3,57

???????????????????????????????????????????????????????????????????????????

112-118-36 ? ? 110,0 ? -1,8 ? 3,66

114-120-36 ? ? 112,0 ? ? 3,70

115-121-36 ? ? 113,0 ? ? 3,73

118-124-36 ? ? 116,0 ? ? 3,82

???????????????????????????????????????????????????????????????????????????

120-126-36 ? ? 118,0 ? -1,9 ? 3,89

???????????????????????????????????????????????????????????????????????????

125-130-36 ? ? 121,5 ? -2,0 ? 4,00

130-135-36 ? ? 126,5 ? ? 4,16

???????????????????????????????????????????????????????????????????????????

135-140-36 ? ? 131,5 ? -2,2 ? 4,32

140-145-36 ? ? 136,5 ? ? 4,48

145-150-36 ? ? 141,5 ? ? 4,66

???????????????????????????????????????????????????????????????????????????

150-155-36 ? ? 146,5 ? -2,4 ? 4,80

155-160-36 ? ? 151,0 ? ? 4,94

???????????????????????????????????????????????????????????????????????????

160-165-36 ? ? 156,0 ? -2,6 ? 5,10

165-170-36 ? ? 161,0 ? ? 5,26

170-175-36 ? ? 166,0 ? ? 5,42

???????????????????????????????????????????????????????????????????????????

175-180-36 ? ? 171,0 ? -2,8 ? 5,58

180-185-36 ? ? 176,0 ? ? 5,74

185-190-36 ? ? 181,0 ? ? 5,90

???????????????????????????????????????????????????????????????????????????

190-195-36 ? ? 186,0 ? -3,0 ? 6,06

195-200-36 ? ? 191,5 ? ? 6,24

200-205-36 ? ? 195,5 ? ? 6,37

???????????????????????????????????????????????????????????????????????????

205-210-36 ? ? 200,5 ? -3,2 ? 6,53

210-215-36 ? ? 205,5 ? ? 6,69

???????????????????????????????????????????????????????????????????????????

215-220-36 ? ? 210,5 ? -3,4 ? 6,85

220-225-36 ? ? 216,0 ? ? 7,02

225-230-36 ? ? 220,0 ? ? 7,15

???????????????????????????????????????????????????????????????????????????

230-235-36 ? ? 225,0 ? -3,6 ? 7,31

235-240-36 ? ? 230,0 ? ? 7,47

240-245-36 ? ? 235,0 ? ? 7,65

???????????????????????????????????????????????????????????????????????????

245-250-36 ? ? 240,0 ? -3,8 ? 7,79

250-255-36 ? ? 245,5 ? ? 7,97

Примечание. Типоразмеры колец от 014-020-36 до 021-027-36 и от 205-210-36 до 250-255-36 применять не рекомендуется.

Кольца уплотнительные сечением 4,6 мм

Черт. 7

Таблица 7

???????????????????????????????????????????????????????????????????????????

Обозначение ?Применяемость? d , мм ? Масса

типоразмера кольца ? ? 1 ?1000 шт., кг

? ??????????????????????????

? ? Номин. ?Пред. откл. ?

???????????????????????????????????????????????????????????????????????????

028-036-46 ? ? 27,5 ? -0,5 ? 1,68

030-038-46 ? ? 29,5 ? ? 1,78

???????????????????????????????????????????????????????????????????????????

032-040-46 ? ? 31,0 ? -0,6 ? 1,86

034-042-46 ? ? 33,0 ? ? 1,96

035-043-46 ? ? 34,0 ? ? 2,02

036-044-46 ? ? 35,0 ? ? 2,07

037-045-46 ? ? 36,0 ? ? 2,12

038-046-46 ? ? 37,0 ? ? 2,17

???????????????????????????????????????????????????????????????????????????

040-048-46 ? ? 39,0 ? -0,7 ? 2,28

042-050-46 ? ? 41,0 ? ? 2,38

044-052-46 ? ? 43,0 ? ? 2,48

045-053-46 ? ? 44,0 ? ? 2,54

???????????????????????????????????????????????????????????????????????????

047-055-46 ? ? 46,0 ? -0,8 ? 2,64

048-056-46 ? ? 47,0 ? ? 2,69

050-058-46 ? ? 49,0 ? ? 2,80

???????????????????????????????????????????????????????????????????????????

052-060-46 ? ? 51,0 ? -0,9 ? 2,90

054-062-46 ? ? 53,0 ? ? 3,01

055-063-46 ? ? 54,0 ? ? 3,06

057-065-46 ? ? 56,0 ? ? 3,16

???????????????????????????????????????????????????????????????????????????

058-066-46 ? ? 57,0 ? -1,0 ? 3,22

060-068-46 ? ? 59,0 ? ? 3,32

062-070-46 ? ? 61,0 ? ? 3,42

063-071-46 ? ? 62,0 ? ? 3,46

064-072-46 ? ? 62,5 ? ? 3,50

???????????????????????????????????????????????????????????????????????????

065-073-46 ? ? 63,5 ? -1,1 ? 3,56

067-075-46 ? ? 65,5 ? ? 3,66

068-076-46 ? ? 66,5 ? ? 3,71

070-078-46 ? ? 68,5 ? ? 3,82

???????????????????????????????????????????????????????????????????????????

072-080-46 ? ? 70,5 ? -1,2 ? 3,92

074-082-46 ? ? 72,5 ? ? 4,02

075-083-46 ? ? 73,5 ? ? 4,08

077-085-46 ? ? 75,5 ? ? 4,18

078-086-46 ? ? 76,5 ? ? 4,23

???????????????????????????????????????????????????????????????????????????

080-088-46 ? ? 78,5 ? -1,3 ? 4,33

082-090-46 ? ? 80,5 ? ? 4,44

???????????????????????????????????????????????????????????????????????????

085-092-46 ? ? 82,5 ? -1,4 ? 4,55

088-095-46 ? ? 85,5 ? ? 4,70

090-098-46 ? ? 88,5 ? ? 4,86

???????????????????????????????????????????????????????????????????????????

092-100-46 ? ? 90,5 ? -1,5 ? 4,96

095-102-46 ? ? 92,0 ? ? 5,04

098-105-46 ? ? 95,0 ? ? 5,20

???????????????????????????????????????????????????????????????????????????

100-108-46 ? ? 98,0 ? -1,6 ? 5,36

102-110-46 ? ? 100,0 ? ? 5,46

105-112-46 ? ? 102,0 ? ? 5,56

???????????????????????????????????????????????????????????????????????????

108-115-46 ? ? 105,0 ? -1,7 ? 5,72

110-118-46 ? ? 108,0 ? ? 5,88

???????????????????????????????????????????????????????????????????????????

112-120-46 ? ? 110,0 ? -1,8 ? 5,98

115-122-46 ? ? 112,0 ? ? 6,09

118-125-46 ? ? 115,0 ? ? 6,24

???????????????????????????????????????????????????????????????????????????

120-128-46 ? ? 118,0 ? -1,9 ? 6,40

122-130-46 ? ? 120,0 ? ? 6,50

???????????????????????????????????????????????????????????????????????????

125-135-46 ? ? 122,5 ? -2,0 ? 6,64

130-140-46 ? ? 127,5 ? ? 6,90

???????????????????????????????????????????????????????????????????????????

135-145-46 ? ? 132,5 ? -2,2 ? 7,16

140-150-46 ? ? 137,5 ? ? 7,42

145-155-46 ? ? 142,5 ? ? 7,68

???????????????????????????????????????????????????????????????????????????

150-160-46 ? ? 147,5 ? -2,4 ? 7,94

155-165-46 ? ? 152,0 ? ? 8,18

???????????????????????????????????????????????????????????????????????????

160-170-46 ? ? 157,0 ? -2,6 ? 8,48

165-175-46 ? ? 162,0 ? ? 8,70

170-180-46 ? ? 167,0 ? ? 8,96

???????????????????????????????????????????????????????????????????????????

175-185-46 ? ? 172,0 ? -2,8 ? 9,22

180-190-46 ? ? 177,0 ? ? 9,48

185-195-46 ? ? 182,0 ? ? 9,74

???????????????????????????????????????????????????????????????????????????

190-200-46 ? ? 187,0 ? -3,0 ? 10,00

195-205-46 ? ? 191,5 ? ? 10,24

200-210-46 ? ? 196,5 ? ? 10,50

???????????????????????????????????????????????????????????????????????????

205-215-46 ? ? 201,5 ? -3,2 ? 10,76

210-220-46 ? ? 206,5 ? ? 11,02

???????????????????????????????????????????????????????????????????????????

215-225-46 ? ? 211,5 ? -3,4 ? 11,28

220-230-46 ? ? 216,0 ? ? 11,52

225-235-46 ? ? 221,0 ? ? 11,78

???????????????????????????????????????????????????????????????????????????

230-240-46 ? ? 226,0 ? -3,6 ? 12,04

235-245-46 ? ? 231,0 ? ? 12,30

240-250-46 ? ? 236,0 ? ? 12,56

???????????????????????????????????????????????????????????????????????????

245-255-46 ? ? 241,0 ? -3,8 ? 12,82

250-260-46 ? ? 245,0 ? ? 13,06

Кольца уплотнительные сечением 5,8 мм

Черт. 8

Таблица 8

???????????????????????????????????????????????????????????????????????????

Обозначение ?Применяемость? d , мм ? Масса

типоразмера кольца ? ? 1 ?1000 шт., кг

? ??????????????????????????

? ? Номин. ?Пред. откл. ?

???????????????????????????????????????????????????????????????????????????

050-060-58 ? ? 49,0 ? -0,8 ? 4,55

???????????????????????????????????????????????????????????????????????????

053-063-58 ? ? 52,0 ? -0,9 ? 4,80

055-065-58 ? ? 54,0 ? ? 4,96

056-066-58 ? ? 55,0 ? ? 5,05

???????????????????????????????????????????????????????????????????????????

060-070-58 ? ? 59,0 ? -1,0 ? 5,38

061-071-58 ? ? 60,0 ? ? 5,46

063-073-58 ? ? 61,0 ? ? 5,54

???????????????????????????????????????????????????????????????????????????

065-075-58 ? ? 63,5 ? -1,1 ? 5,75

070-080-58 ? ? 68,5 ? ? 6,17

071-081-58 ? ? 70,0 ? ? 6,29

???????????????????????????????????????????????????????????????????????????

075-085-58 ? ? 73,5 ? -1,2 ? 6,58

078-088-58 ? ? 76,5 ? ? 6,83

???????????????????????????????????????????????????????????????????????????

080-090-58 ? ? 78,5 ? -1,3 ? 7,00

???????????????????????????????????????????????????????????????????????????

085-095-58 ? ? 83,5 ? -1,4 ? 7,41

090-100-58 ? ? 88,5 ? ? 7,83

???????????????????????????????????????????????????????????????????????????

095-105-58 ? ? 93,0 ? -1,5 ? 8,20

???????????????????????????????????????????????????????????????????????????

100-110-58 ? ? 98,0 ? -1,6 ? 8,62

105-115-58 ? ? 103,0 ? ? 9,03

???????????????????????????????????????????????????????????????????????????

110-120-58 ? ? 108,0 ? -1,7 ? 9,45

???????????????????????????????????????????????????????????????????????????

115-125-58 ? ? 113,0 ? -1,8 ? 9,86

???????????????????????????????????????????????????????????????????????????

120-130-58 ? ? 118,0 ? -1,9 ? 10,28

???????????????????????????????????????????????????????????????????????????

125-135-58 ? ? 122,5 ? -2,0 ? 10,65

130-140-58 ? ? 127,5 ? ? 11,06

???????????????????????????????????????????????????????????????????????????

135-145-58 ? ? 132,5 ? -2,2 ? 11,48

140-150-58 ? ? 137,5 ? ? 11,89

145-155-58 ? ? 142,5 ? ? 12,31

???????????????????????????????????????????????????????????????????????????

150-160-58 ? ? 147,5 ? -2,4 ? 12,72

155-165-58 ? ? 152,0 ? ? 13,10

???????????????????????????????????????????????????????????????????????????

160-170-58 ? ? 157,0 ? -2,6 ? 13,51

165-175-58 ? ? 162,0 ? ? 13,93

170-180-58 ? ? 167,0 ? ? 14,34

???????????????????????????????????????????????????????????????????????????

175-185-58 ? ? 172,0 ? -2,8 ? 14,76

180-190-58 ? ? 177,0 ? ? 15,17

185-195-58 ? ? 182,0 ? ? 15,59

???????????????????????????????????????????????????????????????????????????

190-200-58 ? ? 187,0 ? -3,0 ? 16,00

195-205-58 ? ? 191,5 ? ? 16,38

200-210-58 ? ? 196,5 ? ? 18,79

???????????????????????????????????????????????????????????????????????????

205-215-58 ? ? 201,5 ? -3,2 ? 17,21

210-220-58 ? ? 206,5 ? ? 17,62

???????????????????????????????????????????????????????????????????????????

215-225-58 ? ? 211,5 ? -3,4 ? 18,04

220-230-58 ? ? 216,0 ? ? 18,41

225-235-58 ? ? 221,0 ? ? 18,82

???????????????????????????????????????????????????????????????????????????

230-240-58 ? ? 226,0 ? -3,6 ? 19,24

235-245-58 ? ? 231,0 ? ? 19,65

240-250-58 ? ? 236,0 ? ? 20,07

???????????????????????????????????????????????????????????????????????????

245-255-58 ? ? 241,0 ? -3,8 ? 20,48

250-260-58 ? ? 245,5 ? ? 20,86

???????????????????????????????????????????????????????????????????????????

255-265-58 ? ? 250,5 ? -4,0 ? 21,27

260-270-58 ? ? 255,5 ? ? 21,69

265-275-58 ? ? 260,5 ? ? 22,10

???????????????????????????????????????????????????????????????????????????

270-280-58 ? ? 265,5 ? -4,3 ? 22,52

275-285-58 ? ? 270,5 ? ? 22,93

280-290-58 ? ? 275,0 ? ? 23,31

285-295-58 ? ? 280,0 ? ? 23,72

???????????????????????????????????????????????????????????????????????????

290-300-58 ? ? 285,0 ? -4,5 ? 24,14

295-305-58 ? ? 290,0 ? ? 24,55

300-310-58 ? ? 294,5 ? ? 24,92

305-315-58 ? ? 299,5 ? ? 25,34

???????????????????????????????????????????????????????????????????????????

310-320-58 ? ? 304,5 ? -5,0 ? 25,75

315-325-58 ? ? 309,5 ? ? 26,17

320-330-58 ? ? 314,5 ? ? 26,58

325-335-58 ? ? 319,5 ? ? 27,00

330-340-58 ? ? 324,5 ? ? 27,41

335-345-58 ? ? 329,5 ? ? 27,83

340-350-58 ? ? 334,0 ? ? 28,20

345-355-58 ? ? 339,0 ? ? 28,62

???????????????????????????????????????????????????????????????????????????

350-360-58 ? ? 344,0 ? -5,5 ? 29,03

355-365-58 ? ? 349,0 ? ? 29,45

360-370-58 ? ? 354,0 ? ? 29,86

365-375-58 ? ? 359,0 ? ? 30,28

???????????????????????????????????????????????????????????????????????????

370-380-58 ? ? 364,0 ? -6,0 ? 30,69

375-385-58 ? ? 369,0 ? ? 31,11

380-390-58 ? ? 373,5 ? ? 31,48

390-400-58 ? ? 383,5 ? ? 32,31

400-410-58 ? ? 393,5 ? ? 33,14

420-430-58 ? ? 413,5 ? ? 34,80

430-440-58 ? ? 423,5 ? ? 35,63

440-450-58 ? ? 433,5 ? ? 36,46

450-460-58 ? ? 443,5 ? ? 37,29

460-470-58 ? ? 453,5 ? ? 38,12

480-490-58 ? ? 473,5 ? ? 39,78

500-510-58 ? ? 493,5 ? ? 41,44

???????????????????????????????????????????????????????????????????????????

082-092-58 ? ? 80,5 ? -1,3 ? 7,16

???????????????????????????????????????????????????????????????????????????

088-098-58 ? ? 86,5 ? -1,4 ? 7,66

???????????????????????????????????????????????????????????????????????????

092-102-58 ? ? 90,5 ? -1,5 ? 7,99

098-108-58 ? ? 96,0 ? ? 8,49

???????????????????????????????????????????????????????????????????????????

102-112-58 ? ? 100,0 ? -1,6 ? 8,78

???????????????????????????????????????????????????????????????????????????

108-118-58 ? ? 106,0 ? -1,7 ? 9,28

???????????????????????????????????????????????????????????????????????????

112-122-58 ? ? 110,0 ? -1,8 ? 9,61

118-128-58 ? ? 116,0 ? ? 10,11

Примечание. Типоразмеры колец от 082-092-58 до 118-128-58, помещенные в конце таблицы, применять не рекомендуется.

Кольца уплотнительные сечением 7,5 мм

Черт. 9

Таблица 9

???????????????????????????????????????????????????????????????????????????

Обозначение ?Применяемость? d , мм ? Масса

типоразмера кольца ? ? 1 ?1000 шт., кг

? ??????????????????????????

? ? Номин. ?Пред. откл. ?

???????????????????????????????????????????????????????????????????????????

082-095-75 ? ? 79,5 ? -1,3 ? 12,08

???????????????????????????????????????????????????????????????????????????

090-102-75 ? ? 87,5 ? -1,4 ? 13,19

092-105-75 ? ? 89,5 ? ? 13,46

???????????????????????????????????????????????????????????????????????????

095-108-75 ? ? 92,0 ? -1,5 ? 13,81

098-110-75 ? ? 95,0 ? ? 14,23

100-112-75 ? ? 97,0 ? ? 14,50

???????????????????????????????????????????????????????????????????????????

102-115-75 ? ? 100,0 ? -1,6 ? 14,92

105-118-75 ? ? 103,0 ? ? 15,34

???????????????????????????????????????????????????????????????????????????

108-120-75 ? ? 105,0 ? -1,7 ? 15,62

110-122-75 ? ? 107,0 ? ? 15,89

???????????????????????????????????????????????????????????????????????????

112-125-75 ? ? 110,0 ? -1,8 ? 16,31

115-128-75 ? ? 113,0 ? ? 16,73

118-130-75 ? ? 115,0 ? ? 17,00

120-132-75 ? ? 117,0 ? ? 17,28

???????????????????????????????????????????????????????????????????????????

122-135-75 ? ? 120,0 ? -1,9 ? 17,70

???????????????????????????????????????????????????????????????????????????

125-138-75 ? ? 122,5 ? -2,0 ? 18,04

128-140-75 ? ? 124,5 ? ? 18,32

130-142-75 ? ? 126,5 ? ? 18,60

???????????????????????????????????????????????????????????????????????????

132-145-75 ? ? 128,5 ? -2,2 ? 18,88

Примечание. Типоразмеры колец от 082-095-75 до 132-145-75 применять не рекомендуется.

Кольца уплотнительные сечением 8,5 мм

Черт. 10

Таблица 10

???????????????????????????????????????????????????????????????????????????

Обозначение ?Применяемость? d , мм ? Масса

типоразмера кольца ? ? 1 ?1000 шт., кг

? ??????????????????????????

? ? Номин. ?Пред. откл. ?

???????????????????????????????????????????????????????????????????????????

135-150-85 ? ? 129,5 ? -2,2 ? 24,61

140-155-85 ? ? 134,5 ? ? 25,50

145-160-85 ? ? 139,5 ? ? 26,39

???????????????????????????????????????????????????????????????????????????

150-165-85 ? ? 144,5 ? -2,4 ? 27,28

155-170-85 ? ? 149,5 ? ? 28,17

???????????????????????????????????????????????????????????????????????????

160-175-85 ? ? 155,0 ? -2,6 ? 29,15

165-180-85 ? ? 160,0 ? ? 30,04

170-185-85 ? ? 165,0 ? ? 30,94

175-190-85 ? ? 170,0 ? ? 31,83

???????????????????????????????????????????????????????????????????????????

180-195-85 ? ? 175,0 ? -2,8 ? 32,72

185-200-85 ? ? 180,0 ? ? 33,61

???????????????????????????????????????????????????????????????????????????

190-205-85 ? ? 185,0 ? -3,0 ? 34,50

195-210-85 ? ? 191,5 ? ? 35,66

200-215-85 ? ? 196,5 ? ? 36,55

???????????????????????????????????????????????????????????????????????????

205-220-85 ? ? 201,5 ? -3,2 ? 37,44

210-225-85 ? ? 206,5 ? ? 38,33

???????????????????????????????????????????????????????????????????????????

215-230-85 ? ? 211,5 ? -3,4 ? 39,23

220-235-85 ? ? 216,5 ? ? 40,12

225-240-85 ? ? 221,0 ? ? 40,92

???????????????????????????????????????????????????????????????????????????

230-245-85 ? ? 226,0 ? -3,6 ? 41,81

235-250-85 ? ? 231,0 ? ? 42,70

240-255-85 ? ? 236,0 ? ? 43,59

???????????????????????????????????????????????????????????????????????????

245-260-85 ? ? 241,0 ? -3,8 ? 44,49

250-265-85 ? ? 245,5 ? ? 45,29

???????????????????????????????????????????????????????????????????????????

255-270-85 ? ? 250,5 ? -4,0 ? 46,18

260-275-85 ? ? 255,5 ? ? 47,07

265-280-85 ? ? 260,5 ? ? 47,96

???????????????????????????????????????????????????????????????????????????

280-295-85 ? ? 275,0 ? -4,3 ? 50,55

285-300-85 ? ? 280,0 ? ? 51,44

???????????????????????????????????????????????????????????????????????????

300-315-85 ? ? 294,5 ? -4,5 ? 54,02

305-320-85 ? ? 299,5 ? ? 54,92

???????????????????????????????????????????????????????????????????????????

320-335-85 ? ? 314,5 ? -5,0 ? 57,59

325-340-85 ? ? 319,5 ? ? 58,48

340-355-85 ? ? 334,0 ? ? 61,07

345-360-85 ? ? 339,0 ? ? 61,96

???????????????????????????????????????????????????????????????????????????

360-375-85 ? ? 354,0 ? -5,5 ? 64,63

365-380-85 ? ? 359,0 ? ? 65,53

???????????????????????????????????????????????????????????????????????????

380-395-85 ? ? 373,5 ? -6,0 ? 68,11

385-400-85 ? ? 380,5 ? ? 69,36

390-405-85 ? ? 383,5 ? ? 69,89

400-415-85 ? ? 393,5 ? ? 71,68

420-435-85 ? ? 413,5 ? ? 75,23

440-455-85 ? ? 433,5 ? ? 78,79

450-465-85 ? ? 443,5 ? ? 80,58

460-475-85 ? ? 453,5 ? ? 82,36

480-495-85 ? ? 473,5 ? ? 85,93

500-515-85 ? ? 493,5 ? ? 89,49

Примечание. Типоразмеры колец от 135-150-85 до 180-195-85 применять не рекомендуется.

3, 4. (Измененная редакция, Изм. N 1, 2, 3).

Обозначение типоразмера кольца строят по следующей структуре:

XXX -XXX -XX

????????????????? ???????????????????? ?????????????????????

Диаметр штока, мм Диаметр цилиндра, мм Диаметр сечений в мм,

умноженный на 10

Масса указана для справок при условной плотности резины 1000 кг/м3. Допускается уточнять массу 1000 шт. колец в зависимости от плотности резины конкретной марки и предельных отклонений размеров колец.

Плотность конкретных марок резин, из которых изготавливают кольца - 1200 - 2100 кг/м3.

5. Для машин и узлов, находящихся в эксплуатации и серийном производстве, допускается изготовлять кольца размерами, не предусмотренными настоящим стандартом, по рабочим чертежам, согласованным в установленном порядке.

(Введен дополнительно, Изм. N 3).

Приложение

Рекомендуемое

РЕКОМЕНДАЦИИ

ПО ПРИМЕНЕНИЮ И МОНТАЖУ РЕЗИНОВЫХ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ

1. Способы установки резиновых колец и требования

к сопрягаемым деталям

1.1. Способы установки

Без защитных колец

Черт. 1

С защитными кольцами

Черт. 2

Для резьбовых соединений

(Измененная редакция, Изм. N 1).

ИС NORMPROD: примечание.

Взамен ГОСТ 25347-82 Приказом Росстандарта от 18.02.2014 N 29-ст с 1 июля 2015 года введен в действие ГОСТ 25347-2013.

1.2. Предельные отклонения диаметров сопрягаемых деталей по системе отверстия в зависимости от давления и вида соединения должны выбираться из табл. 1 в соответствии с требованиями ГОСТ 25346-89 и ГОСТ 25347-82. Предельные отклонения на размеры канавок указаны в табл. 1а.

Таблица 1

???????????????????????????????????????????????????????????????????????????

Номинальные ? Предельные отклонения при давлении, МПа (кгс/см2)

диаметры, мм ?????????????????????????????????????????????????????????????

? до 5 (50) ? св. 5 (50) ? св. 10 (100)

? ? до 10 (100) ?

?????????????????????????????????????????????????????????????

? для соединений

?????????????????????????????????????????????????????????????

?подвижных?неподвиж-?подвижных?неподвиж-?подвижных?неподвиж-

? ?ных ? ?ных ? ?ных

???????????????????????????????????????????????????????????????????????????

От 3 до 30 ? H9 ? f9 ?H10 ? h9 ? H9 ? f9 ?H10 ? h9 ? H9 ? f9 ?H10 ? h9

??????????????? ? ? ? ??????????? ? ????????????????

Св. 30 до 50 ? ? ? ? ? H8 ? f7 ? ? ? H8 ? f7 ? H9 ?

??????????????? ? ? ? ? ? ? ? ?????? ? ?

Св. 50 до 80 ? ? ? ? ? ? ? ? ? H7 ? ? ?

?????????????????????????????? ? ??????????? ? ? ? ?

Св. 80 до 120 ? H8 ? f7 ? H9 ? ? ? g6 ? H9 ? ? ? ? ?

??????????????? ? ? ? ? ? ? ? ? ?????? ?

Св. 120 до 180? ? ? ? ? ? ? ? ? ? g6 ? ?

??????????????? ?????? ? ?????? ? ? ? ? ? ?

Св. 180 ? ? g6 ? ? ? H7 ? ? ? ? ? ? ?

Таблица 1а

???????????????????????????????????????????????????????????????????????????

b ? h ? D ? D ? d ? d ? d ? d ? d

? ? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7

???????????????????????????????????????????????????????????????????????????

H13 ? H9 ? H11 ? h9 ? h13 ? H11 ? H11 ? h11

(Измененная редакция, Изм. N 1, 2, 3).

1.3. Номинальные числовые значения параметров шероховатости поверхностей сопрягаемых деталей с учетом покрытий на черт. 4. Предельные отклонения параметров шероховатости - минус 40%. На поверхности не допускаются забоины, риски и другие повреждения.

Черт. 4

(Измененная редакция, Изм. N 3).

1.4. Для повышения долговечности резиновых колец рекомендуется применять покрытия рабочих поверхностей цилиндров и штоков:

стальных - твердое хромирование;

из алюминиевых сплавов - хромово-кислое анодирование или другие методы поверхностного упрочнения.

(Измененная редакция, Изм. N 1).

1.4.1. Допускается применять другие виды покрытий и отделочной обработки цилиндров и штоков при условии обеспечения работоспособности узла.

(Введен дополнительно, Изм. N 2).

1.5. Размеры канавок и посадочных мест под резиновые кольца без защитных колец рекомендуется выбирать:

для радиальных уплотнений в соответствии с черт. 5 - 13 и табл. 2 - 10;

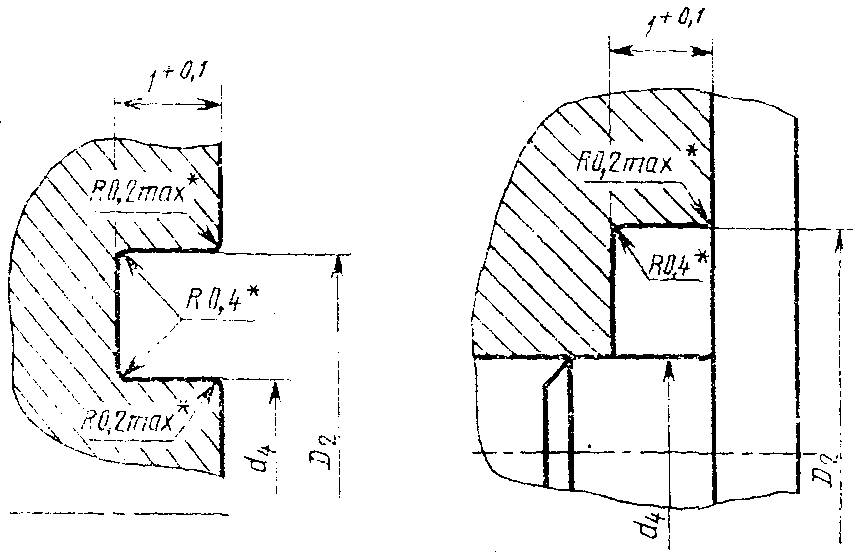

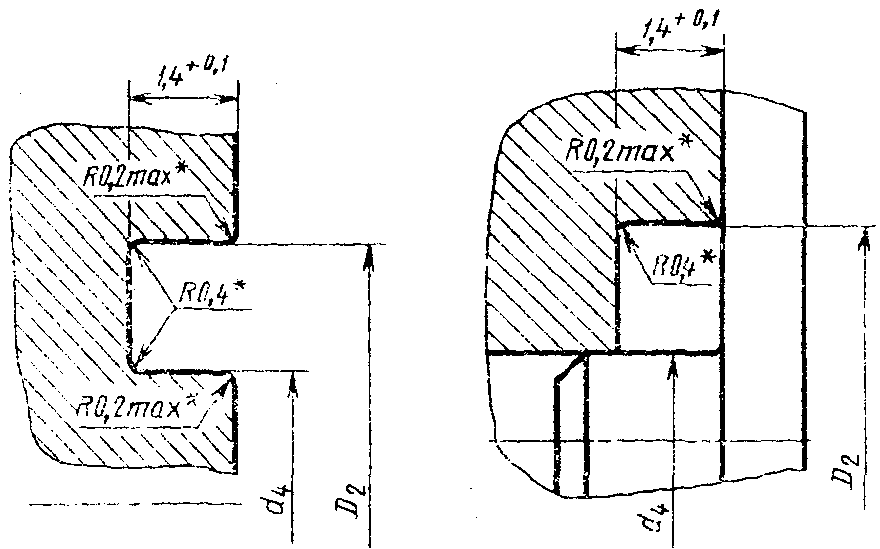

для торцовых уплотнений в соответствии с черт. 14 - 22 и в табл. 11 - 19 (при открытых канавках внутренний диаметр канавок должен быть не более размера

, указанного в табл. 11 - 19);

для уплотнения по конусной фаске в соответствии с черт. 23 и табл. 20;

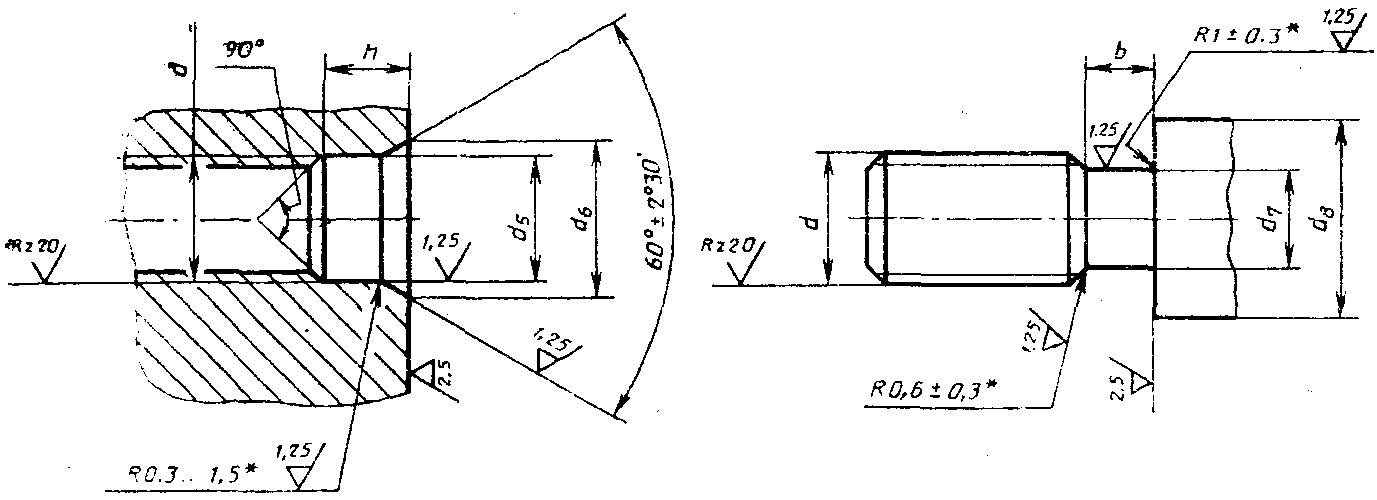

для уплотнения резьбовых соединений в соответствии с черт. 24 и табл. 21 (с выходом резьбы по ГОСТ 10549-80).

ПОСАДОЧНЫЕ МЕСТА ДЛЯ РАДИАЛЬНЫХ УПЛОТНЕНИЙ

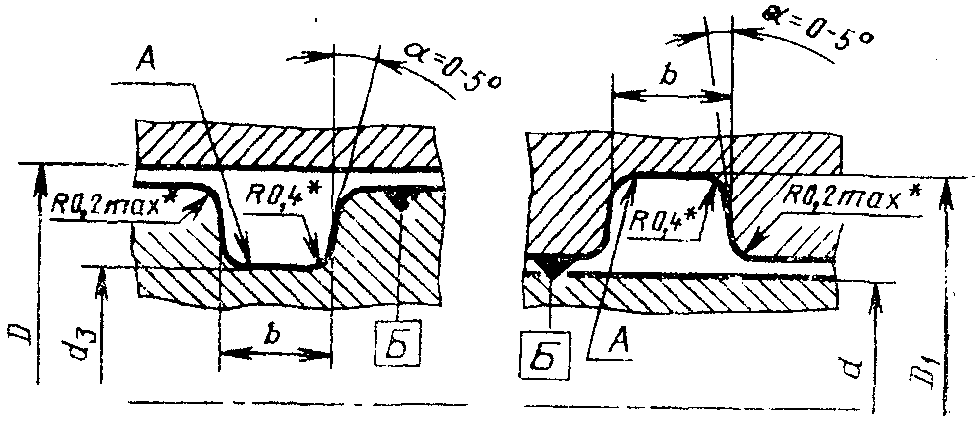

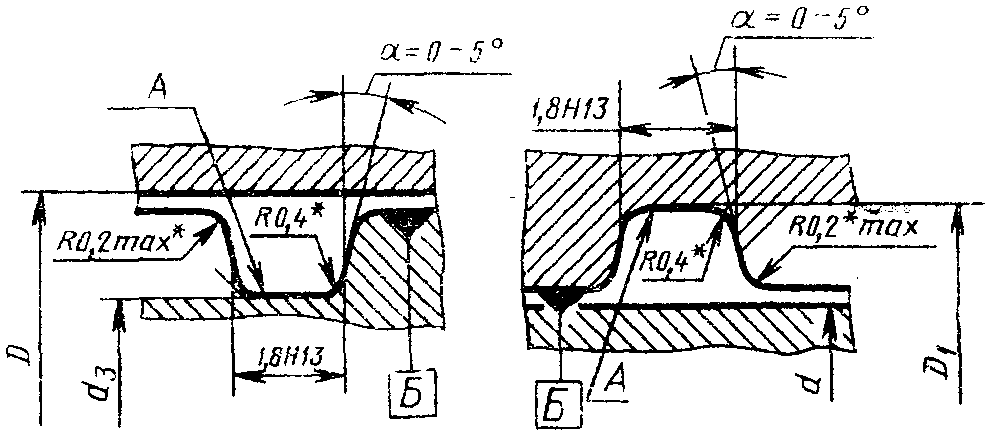

Посадочные места под кольца с диаметром сечения

в неподвижных соединениях

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 5

Таблица 2

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? d ? D ? D ? Радиальное

типоразмера ? ? 3 ? ? 1 ? биение

кольца ? ? ? ? ?поверхности А

? ? ? ? ? относительно

? ? ? ? ?поверхности Б

???????????????????????????????????????????????????????????????????????????

003-005-14 ? 3 ? 3 ? 5 ? 5 ? 0,04

004-006-14 ? 4 ? 4 ? 6 ? 6 ?

005-007-14 ? 5 ? 5 ? 7 ? 7 ?

006-008-14 ? 6 ? 6 ? 8 ? 8 ?

008-010-14 ? 8 ? 8 ? 10 ? 10 ?

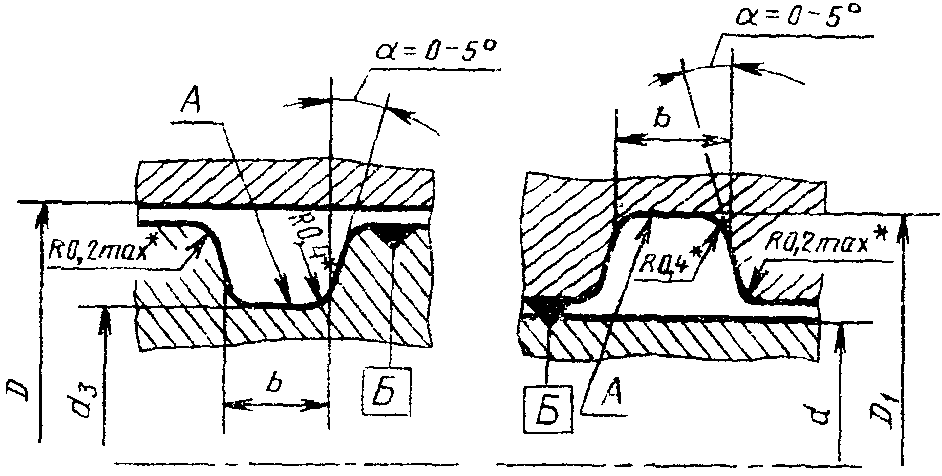

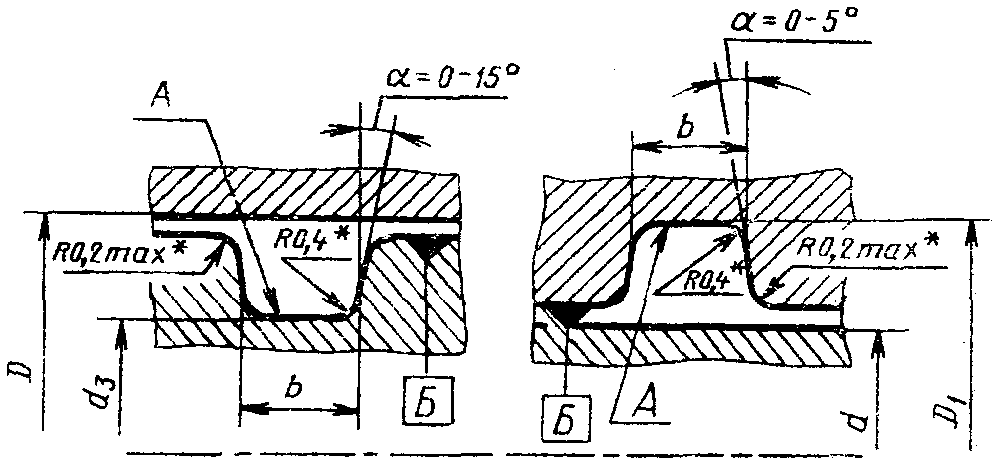

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 6

Таблица 3

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D ? Подвижное ? Неподвижное ?Радиальное

типоразмера ? ? ? соединение ? соединение ?биение

кольца ? ? ????????????????????????????????????поверх-

? ? ? d ? D ? b ? d ? D ? b ?ности А

? ? ? 3 ? 1 ? ? 3 ? 1 ? ?относи-

? ? ? ? ? ? ? ? ?тельно

? ? ? ? ? ? ? ? ?поверх-

? ? ? ? ? ? ? ? ?ности Б

???????????????????????????????????????????????????????????????????????????

003-006-19 ? 3 ? 6 ? 3 ? 6 ? 2,4 ? 3,2 ?5,8 ? 2,6 ? 0,04

004-007-19 ? 4 ? 7 ? 4 ? 7 ? ? 4,2 ?6,8 ? ?

005-008-19 ? 5 ? 8 ? 5 ? 8 ? ? 5,2 ?7,8 ? ?

006-009-19 ? 6 ? 9 ? 6 ? 9 ? ? 6,2 ?8,8 ? ?

007-010-19 ? 7 ? 10 ? 7 ? 10 ? ? 7,2 ?9,8 ? ?

008-011-19 ? 8 ? 11 ? 8 ? 11 ? ? 8,2 ?10,8? ?

009-012-19 ? 9 ? 12 ? 9 ? 12 ? ? 9,2 ?11,8? ?

010-013-19 ? 10 ? 13 ? 10 ? 13 ? ?10,2 ?12,8? ?

011-014-19 ? 11 ? 14 ? 11 ? 14 ? ?11,2 ?13,8? ?

012-015-19 ? 12 ? 15 ? 12 ? 15 ? ?12,2 ?14,8? ?

013-016-19 ? 13 ? 16 ? 13 ? 16 ? ?13,2 ?15,8? ?

014-017-19 ? 14 ? 17 ? 14 ? 17 ? ?14,2 ?16,8? ?

015-018-19 ? 15 ? 18 ? 15 ? 18 ? ?15,2 ?17,8? ?

016-019-19 ? 16 ? 19 ? 16 ? 19 ? ?16,2 ?18,8? ?

017-020-19 ? 17 ? 20 ? 17 ? 20 ? ?17,2 ?19,8? ?

018-021-19 ? 18 ? 21 ? 18 ? 21 ? ?18,2 ?20,8? ?

019-022-19 ? 19 ? 22 ? 19 ? 22 ? ?19,2 ?21,8? ?

020-023-19 ? 20 ? 23 ? 20 ? 23 ? ?20,2 ?22,8? ?

021-024-19 ? 21 ? 24 ? 21 ? 24 ? ?21,2 ?23,8? ?

ИС NORMPROD: примечание.

Цифровое значение в графе 5 дано в соответствии с официальным текстом

документа.

022-025-19 ? 22 ? 25 ? 22 ? 2 ? ?22,2 ?24,8? ?

???????????????????????????????????????????????????????????????????????????

010,5-013,5-19 ?10,5 ?13,5 ? ? ? ?10,7 ?13,3? 2,6 ? 0,04

011,5-014,5-19 ?11,5 ?14,5 ? ? ? ?11,7 ?14,3? ?

012,5-015,5-19 ?12,5 ?15,5 ? - ? - ? - ?12,7 ?15,3? ?

013,5-016,5-19 ?13,5 ?16,5 ? ? ? ?13,7 ?16,3? ?

014,5-017,5-19 ?14,5 ?17,5 ? ? ? ?14,7 ?17,3? ?

???????????????????????????????????????????????????????????????????????????

015,5-018,5-19 ?15,5 ?18,5 ? - ? - ? - ?15,7 ?18,3? 2,6 ? 0,04

016,5-019,5-19 ?16,5 ?19,5 ? ? ? ?16,7 ?19,3? ?

???????????????????????????????????????????????????????????????????????????

023-026-19 ? 23 ? 26 ? 23 ? 26 ? 2,4 ?23,2 ?25,8? 2,6 ? 0,04

024-027-19 ? 24 ? 27 ? 24 ? 27 ? ?24,2 ?26,8? ?

025-028-19 ? 25 ? 28 ? 25 ? 28 ? ?25,2 ?27,8? ?

026-029-19 ? 26 ? 29 ? 26 ? 29 ? ?26,2 ?28,8? ?

027-030-19 ? 27 ? 30 ? 27 ? 30 ? ?27,2 ?29,8? ?

028-031-19 ? 28 ? 31 ? 28 ? 31 ? ?28,2 ?30,8? ?

029-032-19 ? 29 ? 32 ? 29 ? 32 ? ?29,2 ?31,8? ?

030-033-19 ? 30 ? 33 ? 30 ? 33 ? ?30,2 ?32,8? ?

032-035-19 ? 32 ? 35 ? 32 ? 35 ? ?32,2 ?34,8? ?

???????????????????????????????????????????????????????????????????????????

033-036-19 ? 33 ? 36 ? 33 ? 36 ? 2,4 ?33,2 ?35,8? 2,6 ? 0,06

034-037-19 ? 34 ? 37 ? 34 ? 37 ? ?34,2 ?36,8? ?

035-038-19 ? 35 ? 38 ? 35 ? 38 ? ?35,2 ?37,8? ?

036-039-19 ? 36 ? 39 ? 36 ? 39 ? ?36,2 ?38,8? ?

037-040-19 ? 37 ? 40 ? 37 ? 40 ? ?37,2 ?39,8? ?

038-041-19 ? 38 ? 41 ? 38 ? 41 ? ?38,2 ?40,8? ?

039-042-19 ? 39 ? 42 ? 39 ? 42 ? ?39,2 ?41,8? ?

040-043-19 ? 40 ? 43 ? 40 ? 43 ? ?40,2 ?42,8? ?

042-045-19 ? 42 ? 45 ? 42 ? 45 ? ?42,2 ?44,8? ?

045-048-19 ? 45 ? 48 ? 45 ? 48 ? ?45,2 ?47,8? ?

047-050-19 ? 47 ? 50 ? 47 ? 50 ? ?47,2 ?49,8? ?

048-052-19 ? 48 ? 52 ? 49 ? 51 ? ?49,2 ?50,8? ?

050-053-19 ? 50 ? 53 ? 50 ? 53 ? ?50,2 ?52,8? ?

???????????????????????????????????????????????????????????????????????????

003,5-006,5-19 ? 3,5 ? 6,5 ? - ? - ? - ? 3,7 ?6,3 ? 2,6 ? 0,04

004,5-007,5-19 ? 4,5 ? 7,5 ? ? ? ? 4,7 ?7,3 ? ?

005,5-008,5-19 ? 5,5 ? 8,5 ? ? ? ? 5,7 ?8,3 ? ?

006,5-009,5-19 ? 6,5 ? 9,5 ? ? ? ? 6,7 ?9,3 ? ?

007,5-010,5-19 ? 7,5 ?10,5 ? ? ? ? 7,7 ?10,3? ?

008,5-011,5-19 ? 8,5 ?11,5 ? ? ? ? 8,7 ?11,3? ?

009,5-012,5-19 ? 9,5 ?12,5 ? ? ? ? 9,7 ?12,3? ?

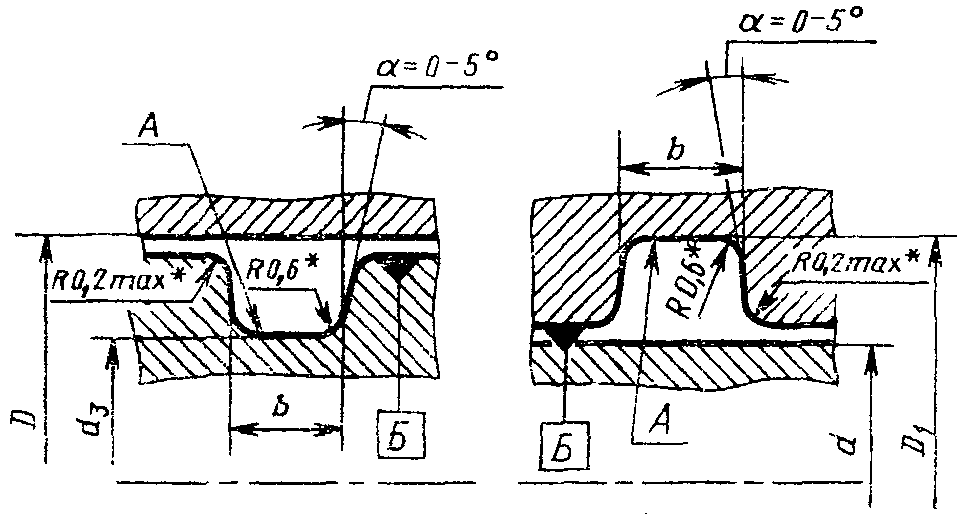

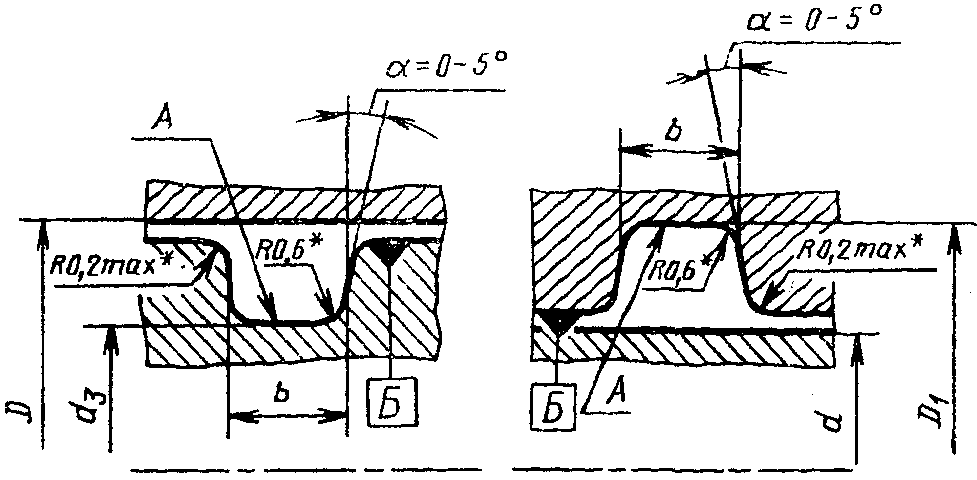

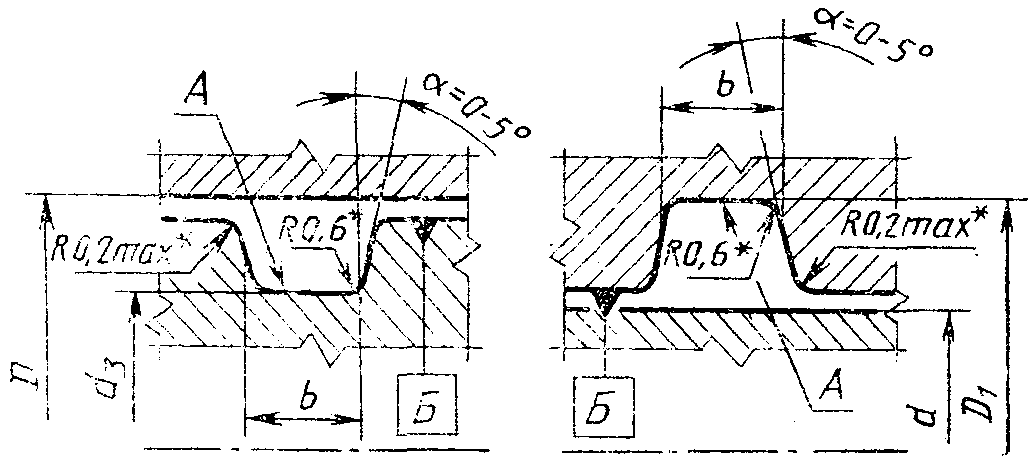

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 7

Таблица 4

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D ? Подвижное ? Неподвижное ?Радиальное

типоразмера ? ? ? соединение ? соединение ?биение

кольца ? ? ?????????????????????????????????????поверх-

? ? ? d ? D ? b ? d ? D ? b ?ности А

? ? ? 3 ? 1 ? ? 3 ? 1 ? ?относи-

? ? ? ? ? ? ? ? ?тельно

? ? ? ? ? ? ? ? ?поверх-

? ? ? ? ? ? ? ? ?ности Б

???????????????????????????????????????????????????????????????????????????

004-008-25 ? 4 ? 8 ? 4 ? 8 ? 3,3 ? 4,3 ? 7,7 ? 3,6 ? 0,04

005-009-25 ? 5 ? 9 ? 5 ? 9 ? ? 5,3 ? 8,7 ? ?

006-010-25 ? 6 ? 10 ? 6 ? 10 ? ? 6,3 ? 9,7 ? ?

007-011-25 ? 7 ? 11 ? 7 ? 11 ? ? 7,3 ?10,7 ? ?

008-012-25 ? 8 ? 12 ? 8 ? 12 ? ? 8,3 ?11,7 ? ?

009-013-25 ? 9 ? 13 ? 9 ? 13 ? ? 9,3 ?12,7 ? ?

010-014-25 ? 10 ? 14 ? 10 ? 14 ? ?10,3 ?13,7 ? ?

011-015-25 ? 11 ? 15 ? 11 ? 15 ? ?11,3 ?14,7 ? ?

012-016-25 ? 12 ? 16 ? 12 ? 16 ? ?12,3 ?15,7 ? ?

013-017-25 ? 13 ? 17 ? 13 ? 17 ? ?13,3 ?16,7 ? ?

014-018-25 ? 14 ? 18 ? 14 ? 18 ? ?14,3 ?17,7 ? ?

015-019-25 ? 15 ? 19 ? 15 ? 19 ? ?15,3 ?18,7 ? ?

016-020-25 ? 16 ? 20 ? 16 ? 20 ? ?16,3 ?19,7 ? ?

017-021-25 ? 17 ? 21 ? 17 ? 21 ? ?17,3 ?20,7 ? ?

018-022-25 ? 18 ? 22 ? 18 ? 22 ? ?18,3 ?21,7 ? ?

???????????????????????????????????????????????????????????????????????????

019-023-25 ? 19 ? 23 ? 19 ? 23 ? 3,3 ?19,3 ?22,7 ? 3,6 ? 0,03

020-024-25 ? 20 ? 24 ? 20 ? 24 ? ?20,3 ?23,7 ? ?

021-025-25 ? 21 ? 25 ? 21 ? 25 ? ?21,3 ?24,7 ? ?

022-026-25 ? 22 ? 26 ? 22 ? 26 ? ?22,3 ?25,7 ? ?

???????????????????????????????????????????????????????????????????????????

009,5-013,5-25 ? 9,5 ?13,5 ? 9,5 ?13,5 ? 3,3 ? 9,8 ?13,2 ? 3,6 ? 0,04

010,5-014,5-25 ?10,5 ?14,5 ?10,5 ?14,5 ? ?10,8 ?14,2 ? ?

011,5-015,5-25 ?11,5 ?15,5 ?11,5 ?15,5 ? ?11,8 ?15,2 ? ?

012,5-016,5-25 ?12,5 ?16,5 ?12,5 ?16,5 ? ?12,8 ?16,2 ? ?

013,5-017,5-25 ?13,5 ?17,5 ?13,5 ?17,5 ? ?13,8 ?17,2 ? ?

014,5-018,5-25 ?14,5 ?18,5 ?14,5 ?18,5 ? ?14,8 ?18,2 ? ?

015,5-019,5-25 ?15,5 ?19,5 ?15,5 ?19,5 ? ?15,8 ?19,2 ? ?

???????????????????????????????????????????????????????????????????????????

023-027-25 ? 23 ? 27 ? 23 ? 27 ? 3,3 ?23,3 ?26,7 ? 3,6 ? 0,06

024-028-25 ? 24 ? 28 ? 24 ? 28 ? ?24,3 ?27,7 ? ?

025-029-25 ? 25 ? 29 ? 25 ? 29 ? ?25,3 ?28,7 ? ?

026-030-25 ? 26 ? 30 ? 26 ? 30 ? ?26,3 ?29,7 ? ?

027-031-25 ? 27 ? 31 ? 27 ? 31 ? ?27,3 ?30,7 ? ?

028-032-25 ? 28 ? 32 ? 28 ? 32 ? ?28,3 ?31,7 ? ?

029-033-25 ? 29 ? 33 ? 29 ? 33 ? ?29,3 ?32,7 ? ?

030-034-25 ? 30 ? 34 ? 30 ? 34 ? ?30,3 ?33,7 ? ?

032-036-25 ? 32 ? 36 ? 32 ? 36 ? ?32,3 ?35,7 ? ?

034-038-25 ? 34 ? 38 ? 34 ? 38 ? ?34,3 ?37,7 ? ?

036-040-25 ? 36 ? 40 ? 36 ? 40 ? ?36,3 ?39,7 ? ?

037-041-25 ? 37 ? 41 ? 37 ? 41 ? ?37,3 ?40,7 ? ?

038-042-25 ? 38 ? 42 ? 38 ? 42 ? ?38,3 ?41,7 ? ?

040-044-25 ? 40 ? 44 ? 40 ? 44 ? ?40,3 ?43,7 ? ?

041-045-25 ? 41 ? 45 ? 41 ? 45 ? ?41,3 ?44,7 ? ?

042-046-25 ? 42 ? 46 ? 42 ? 46 ? ?42,3 ?45,7 ? ?

043-047-25 ? 43 ? 47 ? 43 ? 47 ? ?43,3 ?46,7 ? ?

044-048-25 ? 44 ? 48 ? 44 ? 48 ? ?44,3 ?47,7 ? ?

045-049-25 ? 45 ? 49 ? 45 ? 49 ? ?45,3 ?48,7 ? ?

046-050-25 ? 46 ? 50 ? 46 ? 50 ? ?46,3 ?49,7 ? ?

048-052-25 ? 48 ? 52 ? 48 ? 52 ? ?48,3 ?51,7 ? ?

050-054-25 ? 50 ? 54 ? 50 ? 54 ? ?50,3 ?53,7 ? ?

051-055-25 ? 51 ? 55 ? 51 ? 55 ? ?51,3 ?54,7 ? ?

052-056-25 ? 52 ? 56 ? 52 ? 56 ? ?52,3 ?55,7 ? ?

054-058-25 ? 54 ? 58 ? 54 ? 58 ? ?54,3 ?57,7 ? ?

055-059-25 ? 55 ? 59 ? 55 ? 59 ? ?55,3 ?58,7 ? ?

056-060-25 ? 56 ? 60 ? 56 ? 60 ? ?56,3 ?59,7 ? ?

058-062-25 ? 58 ? 62 ? 58 ? 62 ? ?58,3 ?61,7 ? ?

060-064-25 ? 60 ? 64 ? 60 ? 64 ? ?60,3 ?63,7 ? ?

061-065-25 ? 61 ? 65 ? 61 ? 65 ? ?61,3 ?64,7 ? ?

062-066-25 ? 62 ? 66 ? 62 ? 66 ? ?62,3 ?65,7 ? ?

064-068-25 ? 64 ? 68 ? 64 ? 68 ? ?64,3 ?67,7 ? ?

065-070-25 ? 65 ? 70 ? 66 ? 69 ? ?66,3 ?68,7 ? ?

068-072-25 ? 68 ? 72 ? 68 ? 72 ? ?68,3 ?71,7 ? ?

070-075-25 ? 70 ? 75 ? 71 ? 74 ? ?71,3 ?73,7 ? ?

072-078-25 ? 72 ? 78 ? 74 ? 76 ? ?74,3 ?75,7 ? ?

075-080-25 ? 75 ? 80 ? 76 ? 79 ? ?76,3 ?78,7 ? ?

078-082-25 ? 78 ? 82 ? 78 ? 82 ? ?78,3 ?81,7 ? ?

080-085-25 ? 80 ? 85 ? 81 ? 84 ? ?81,3 ?83,7 ? ?

082-088-25 ? 82 ? 88 ? 84 ? 86 ? ?84,3 ?85,7 ? ?

085-090-25 ? 85 ? 90 ? 86 ? 89 ? ?86,3 ?88,7 ? ?

088-092-25 ? 88 ? 92 ? 88 ? 92 ? ?88,3 ?91,7 ? ?

090-095-25 ? 90 ? 95 ? 91 ? 94 ? ?91,3 ?93,7 ? ?

092-098-25 ? 92 ? 98 ? 94 ? 96 ? ?94,3 ?95,7 ? ?

095-100-25 ? 95 ? 100 ? 96 ? 99 ? ?96,3 ?98,7 ? ?

098-102-25 ? 98 ? 102 ? 98 ? 102 ? ?98,3 ?101,7? ?

100-105-25 ? 100 ? 105 ? 101 ? 104 ? ?101,3?103,7? ?

102-108-25 ? 102 ? 108 ? 104 ? 106 ? ?104,3?105,7? ?

105-110-25 ? 105 ? 110 ? 106 ? 109 ? ?106,3?108,7? ?

108-112-25 ? 108 ? 112 ? 108 ? 112 ? ?108,3?111,7? ?

110-115-25 ? 110 ? 115 ? 111 ? 114 ? ?111,3?113,7? ?

112-118-25 ? 112 ? 118 ? 114 ? 116 ? ?114,3?115,7? ?

115-120-25 ? 115 ? 120 ? 116 ? 119 ? ?116,3?118,7? ?

118-122-25 ? 118 ? 122 ? 118 ? 122 ? ?118,3?121,7? ?

120-125-25 ? 120 ? 125 ? 121 ? 124 ? ?121,3?123,7? ?

122-128-25 ? 122 ? 128 ? 124 ? 126 ? ?124,3?125,7? ?

125-130-25 ? 125 ? 130 ? 126 ? 129 ? ?126,3?128,7? ?

130-135-25 ? 130 ? 135 ? 131 ? 134 ? ?131,3?133,7? ?

135-140-25 ? 135 ? 140 ? 136 ? 139 ? ?136,3?138,7? ?

140-145-25 ? 140 ? 145 ? 141 ? 144 ? ?141,3?143,7? ?

145-150-25 ? 145 ? 150 ? 146 ? 149 ? ?146,3?148,7? ?

150-155-25 ? 150 ? 155 ? 151 ? 154 ? ?151,3?153,7? ?

???????????????????????????????????????????????????????????????????????????

004,5-008,5-25 ? 4,5 ? 8,5 ? 4,5 ? 8,5 ? 3,3 ? 4,8 ? 8,2 ? 3,6 ? 0,04

005,5-009,5-25 ? 5,5 ? 9,5 ? 5,5 ? 9,5 ? ? 5,8 ? 9,2 ? ?

006,5-010,5-25 ? 6,5 ?10,5 ? 6,5 ?10,5 ? ? 6,8 ?10,2 ? ?

007,5-011,5-25 ? 7,5 ?11,5 ? 7,5 ?11,5 ? ? 7,8 ?11,2 ? ?

008,5-012,5-25 ? 8,5 ?12,5 ? 8,5 ?12,5 ? ? 8,8 ?12,2 ? ?

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 8

Таблица 5

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D ? Подвижное ? Неподвижное ?Радиальное

типоразмера ? ? ? соединение ? соединение ?биение

кольца ? ? ?????????????????????????????????????поверх-

? ? ? d ? D ? b ? d ? D ? b ?ности А

? ? ? 3 ? 1 ? ? 3 ? 1 ? ?относи-

? ? ? ? ? ? ? ? ?тельно

? ? ? ? ? ? ? ? ?поверх-

? ? ? ? ? ? ? ? ?ности Б

???????????????????????????????????????????????????????????????????????????

010-015-30 ? 10 ? 15 ? 10 ? 15 ? 3,7 ?10,3 ?14,7 ? 4,0 ? 0,04

011-016-30 ? 11 ? 16 ? 11 ? 16 ? ?11,3 ?15,7 ? ?

012-017-30 ? 12 ? 17 ? 12 ? 17 ? ?12,3 ?16,7 ? ?

013-018-30 ? 13 ? 18 ? 13 ? 18 ? ?13,3 ?17,7 ? ?

014-019-30 ? 14 ? 19 ? 14 ? 19 ? ?14,3 ?18,7 ? ?

015-020-30 ? 15 ? 20 ? 15 ? 20 ? ?15,3 ?19,7 ? ?

016-021-30 ? 16 ? 21 ? 16 ? 21 ? ?16,3 ?20,7 ? ?

017-022-30 ? 17 ? 22 ? 17 ? 22 ? ?17,3 ?21,7 ? ?

018-023-30 ? 18 ? 23 ? 18 ? 23 ? ?18,3 ?22,7 ? ?

019-024-30 ? 19 ? 24 ? 19 ? 24 ? ?19,3 ?23,7 ? ?

020-025-30 ? 20 ? 25 ? 20 ? 25 ? ?20,3 ?24,7 ? ?

022-027-30 ? 22 ? 27 ? 22 ? 27 ? ?22,3 ?26,7 ? ?

023-028-30 ? 23 ? 28 ? 23 ? 28 ? ?23,3 ?27,7 ? ?

024-029-30 ? 24 ? 29 ? 24 ? 29 ? ?24,3 ?28,7 ? ?

025-030-30 ? 25 ? 30 ? 25 ? 30 ? ?25,3 ?29,7 ? ?

027-032-30 ? 27 ? 32 ? 27 ? 32 ? ?27,3 ?31,7 ? ?

028-033-30 ? 28 ? 33 ? 28 ? 33 ? ?28,3 ?32,7 ? ?

030-035-30 ? 30 ? 35 ? 30 ? 35 ? ?30,3 ?34,7 ? ?

????????????????????????????????????????? ????????????? ???????????

032-037-30 ? 32 ? 37 ? 32 ? 37 ? ?32,3 ?36,7 ? ? 0,06

033-038-30 ? 33 ? 38 ? 33 ? 38 ? ?33,3 ?37,7 ? ?

035-040-30 ? 35 ? 40 ? 35 ? 40 ? ?35,3 ?39,7 ? ?

036-041-30 ? 36 ? 41 ? 36 ? 41 ? ?36,3 ?40,7 ? ?

038-042-30 ? 38 ? 42 ? 37 ? 43 ? ?37,3 ?42,7 ? ?

040-045-30 ? 40 ? 45 ? 40 ? 45 ? ?40,3 ?44,7 ? ?

042-048-30 ? 42 ? 48 ? 43 ? 47 ? ?43,3 ?46,7 ? ?

045-050-30 ? 45 ? 50 ? 45 ? 50 ? ?45,3 ?49,7 ? ?

050-055-30 ? 50 ? 55 ? 50 ? 55 ? ?50,3 ?54,7 ? ?

051-056-30 ? 51 ? 56 ? 51 ? 56 ? ?51,3 ?55,7 ? ?

055-060-30 ? 55 ? 60 ? 55 ? 60 ? ?55,3 ?59,7 ? ?

056-061-30 ? 56 ? 61 ? 56 ? 61 ? ?56,3 ?60,7 ? ?

058-063-30 ? 58 ? 63 ? 58 ? 63 ? ?58,3 ?62,7 ? ?

060-065-30 ? 60 ? 65 ? 60 ? 65 ? ?60,3 ?64,7 ? ?

063-068-30 ? 63 ? 68 ? 63 ? 68 ? ?63,3 ?67,7 ? ?

065-070-30 ? 65 ? 70 ? 65 ? 70 ? ?65,3 ?69,7 ? ?

066-071-30 ? 66 ? 71 ? 66 ? 71 ? ?66,3 ?70,7 ? ?

070-075-30 ? 70 ? 75 ? 70 ? 75 ? ?70,3 ?74,7 ? ?

071-076-30 ? 71 ? 76 ? 71 ? 76 ? ?71,3 ?75,7 ? ?

075-080-30 ? 75 ? 80 ? 75 ? 80 ? ?75,3 ?79,7 ? ?

080-085-30 ? 80 ? 85 ? 80 ? 85 ? ?80,3 ?84,7 ? ?

085-090-30 ? 85 ? 90 ? 85 ? 90 ? ?85,3 ?89,7 ? ?

090-095-30 ? 90 ? 95 ? 90 ? 95 ? ?90,3 ?94,7 ? ?

095-100-30 ? 95 ? 100 ? 95 ? 100 ? ?95,3 ?99,7 ? ?

100-105-30 ? 100 ? 105 ? 100 ? 105 ? ?100,3?104,7? ?

102-108-30 ? 102 ? 108 ? 103 ? 107 ? ?103,3?106,7? ?

105-110-30 ? 105 ? 110 ? 105 ? 110 ? ?105,3?109,7? ?

108-112-30 ? 108 ? 112 ? 107 ? 113 ? ?107,5?112,7? ?

110-115-30 ? 110 ? 115 ? 110 ? 115 ? ?110,3?114,7? ?

112-118-30 ? 112 ? 118 ? 113 ? 117 ? ?113,3?116,7? ?

115-120-30 ? 115 ? 120 ? 115 ? 120 ? ?115,3?119,7? ?

120-125-30 ? 120 ? 125 ? 120 ? 125 ? ?120,3?124,7? ?

125-130-30 ? 125 ? 130 ? 125 ? 130 ? ?125,3?129,7? ?

130-135-30 ? 130 ? 135 ? 130 ? 135 ? ?130,3?134,7? ?

135-140-30 ? 135 ? 140 ? 135 ? 140 ? ?135,3?139,7? ?

140-145-30 ? 140 ? 145 ? 140 ? 145 ? ?140,3?144,7? ?

145-150-30 ? 145 ? 150 ? 145 ? 150 ? ?145,3?149,7? ?

150-155-30 ? 150 ? 155 ? 150 ? 155 ? ?150,3?154,7? ?

????????????????????????????????????????? ????????????? ???????????

021-026-30 ? 21 ? 26 ? 21 ? 26 ? ?21,3 ?25,7 ? ? 0,04

026-031-30 ? 26 ? 31 ? 26 ? 31 ? ?26,3 ?30,7 ? ?

029-034-30 ? 29 ? 34 ? 29 ? 34 ? ?29,3 ?33,7 ? ?

????????????????????????????????????????? ????????????? ???????????

034-039-30 ? 34 ? 39 ? 34 ? 39 ? ?34,3 ?38,7 ? ? 0,06

048-052-30 ? 48 ? 52 ? 48 ? 52 ? ?47,3 ?52,7 ? ?

052-058-30 ? 52 ? 58 ? 52 ? 58 ? ?53,3 ?56,7 ? ?

082-088-30 ? 82 ? 88 ? 83 ? 87 ? ?83,3 ?86,7 ? ?

088-092-30 ? 88 ? 92 ? 87 ? 93 ? ?87,3 ?92,7 ? ?

092-098-30 ? 92 ? 98 ? 93 ? 97 ? ?93,3 ?96,7 ? ?

098-102-30 ? 98 ? 102 ? 97 ? 103 ? ?97,3 ?102,7? ?

Посадочные места под кольца с диаметром

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 9

Таблица 6

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D ? Подвижное ? Неподвижное ?Радиальное

типоразмера ? ? ? соединение ? соединение ?биение

кольца ? ? ?????????????????????????????????????поверх-

? ? ? d ? D ? b ? d ? D ? b ?ности А

? ? ? 3 ? 1 ? ? 3 ? 1 ? ?относи-

? ? ? ? ? ? ? ? ?тельно

? ? ? ? ? ? ? ? ?поверх-

? ? ? ? ? ? ? ? ?ности Б

???????????????????????????????????????????????????????????????????????????

014-020-36 ? 14 ? 20 ? 14 ? 20 ? 4,4 ?14,4 ?19,6 ? 4,7 ? 0,04

015-021-36 ? 15 ? 21 ? 15 ? 21 ? ?15,4 ?20,6 ? ?

016-022-36 ? 16 ? 22 ? 16 ? 22 ? ?16,4 ?21,6 ? ?

017-023-36 ? 17 ? 23 ? 17 ? 23 ? ?17,4 ?22,6 ? ?

018-024-36 ? 18 ? 24 ? 18 ? 24 ? ?18,4 ?23,6 ? ?

019-025-36 ? 19 ? 25 ? 19 ? 25 ? ?19,4 ?24,6 ? ?

020-026-36 ? 20 ? 26 ? 20 ? 26 ? ?20,4 ?25,6 ? ?

021-027-36 ? 21 ? 27 ? 21 ? 27 ? ?21,4 ?26,6 ? ?

022-028-36 ? 22 ? 28 ? 22 ? 28 ? ?22,4 ?27,6 ? ?

023-029-36 ? 23 ? 29 ? 23 ? 29 ? ?23,4 ?28,6 ? ?

024-030-36 ? 24 ? 30 ? 24 ? 30 ? ?24,4 ?29,6 ? ?

025-031-36 ? 25 ? 31 ? 25 ? 31 ? ?25,4 ?30,6 ? ?

026-032-36 ? 26 ? 32 ? 26 ? 32 ? ?26,4 ?31,6 ? ?

027-033-36 ? 27 ? 33 ? 27 ? 33 ? ?27,4 ?32,6 ? ?

028-034-36 ? 28 ? 34 ? 28 ? 34 ? ?28,4 ?33,6 ? ?

029-035-36 ? 29 ? 35 ? 29 ? 35 ? ?29,4 ?34,6 ? ?

030-036-36 ? 30 ? 36 ? 30 ? 36 ? ?30,4 ?35,6 ? ?

? ? ? ? ? ? ? ? ???????????

032-038-36 ? 32 ? 38 ? 32 ? 38 ? ?32,4 ?37,6 ? ? 0,06

034-040-36 ? 34 ? 40 ? 34 ? 40 ? ?34,4 ?39,6 ? ?

035-041-36 ? 35 ? 41 ? 35 ? 41 ? ?35,4 ?40,6 ? ?

036-042-36 ? 36 ? 42 ? 36 ? 42 ? ?36,4 ?41,6 ? ?

038-044-36 ? 38 ? 44 ? 38 ? 44 ? ?38,4 ?43,6 ? ?

039-045-36 ? 39 ? 45 ? 39 ? 45 ? ?39,4 ?44,6 ? ?

040-046-36 ? 40 ? 46 ? 40 ? 46 ? ?40,4 ?45,6 ? ?

042-048-36 ? 42 ? 48 ? 42 ? 48 ? ?42,4 ?47,6 ? ?

044-050-36 ? 44 ? 50 ? 44 ? 50 ? ?44,4 ?49,6 ? ?

045-051-36 ? 45 ? 51 ? 45 ? 51 ? ?45,4 ?50,6 ? ?

046-052-36 ? 46 ? 52 ? 46 ? 52 ? ?46,4 ?51,6 ? ?

048-054-36 ? 48 ? 54 ? 48 ? 54 ? ?48,4 ?53,6 ? ?

049-055-36 ? 49 ? 55 ? 49 ? 55 ? ?49,4 ?54,6 ? ?

050-056-36 ? 50 ? 56 ? 50 ? 56 ? ?50,4 ?55,6 ? ?

052-058-36 ? 52 ? 58 ? 52 ? 58 ? ?52,4 ?57,6 ? ?

054-060-36 ? 54 ? 60 ? 54 ? 60 ? ?54,4 ?59,6 ? ?

055-061-36 ? 55 ? 61 ? 55 ? 61 ? ?55,4 ?60,6 ? ?

056-062-36 ? 56 ? 62 ? 56 ? 62 ? ?56,4 ?61,6 ? ?

057-063-36 ? 57 ? 63 ? 57 ? 63 ? ?57,4 ?62,6 ? ?

058-064-36 ? 58 ? 64 ? 58 ? 64 ? ?58,4 ?63,6 ? ?

059-065-36 ? 59 ? 65 ? 59 ? 65 ? ?59,4 ?64,6 ? ?

060-066-36 ? 60 ? 66 ? 60 ? 66 ? ?60,4 ?65,6 ? ?

062-068-36 ? 62 ? 63 ? 62 ? 63 ? ?62,4 ?67,6 ? ?

063-069-36 ? 63 ? 69 ? 63 ? 69 ? ?63,4 ?68,6 ? ?

064-070-36 ? 64 ? 70 ? 64 ? 70 ? ?64,4 ?69,6 ? ?

065-071-36 ? 65 ? 71 ? 65 ? 71 ? ?65,4 ?70,6 ? ?

066-072-36 ? 66 ? 72 ? 66 ? 72 ? ?66,4 ?71,6 ? ?

068-074-36 ? 68 ? 74 ? 68 ? 74 ? ?68,4 ?73,6 ? ?

069-075-36 ? 69 ? 75 ? 69 ? 75 ? ?69,4 ?74,6 ? ?

070-076-36 ? 70 ? 76 ? 70 ? 76 ? ?70,4 ?75,6 ? ?

071-077-36 ? 71 ? 77 ? 71 ? 77 ? ?71,4 ?76,6 ? ?

072-078-36 ? 72 ? 78 ? 72 ? 78 ? ?72,4 ?77,6 ? ?

074-080-36 ? 74 ? 80 ? 74 ? 80 ? ?74,4 ?79,6 ? ?

075-081-36 ? 75 ? 81 ? 75 ? 81 ? ?75,4 ?80,6 ? ?

076-082-36 ? 76 ? 82 ? 76 ? 82 ? ?76,4 ?81,6 ? ?

078-084-36 ? 78 ? 84 ? 78 ? 84 ? ?78,4 ?83,6 ? ?

079-085-36 ? 79 ? 85 ? 79 ? 85 ? ?79,4 ?84,6 ? ?

080-086-36 ? 80 ? 86 ? 80 ? 86 ? ?80,4 ?85,6 ? ?

082-088-36 ? 82 ? 88 ? 82 ? 88 ? ?82,4 ?87,6 ? ?

084-090-36 ? 84 ? 90 ? 84 ? 90 ? ?84,4 ?89,6 ? ?

085-091-36 ? 85 ? 91 ? 85 ? 91 ? ?85,4 ?90,6 ? ?

086-092-36 ? 86 ? 92 ? 86 ? 92 ? ?86,4 ?91,6 ? ?

088-094-36 ? 88 ? 94 ? 88 ? 94 ? ?88,4 ?93,6 ? ?

089-095-36 ? 89 ? 95 ? 89 ? 95 ? ?89,4 ?94,6 ? ?

090-096-36 ? 90 ? 96 ? 90 ? 96 ? ?90,4 ?95,6 ? ?

092-098-36 ? 92 ? 98 ? 92 ? 98 ? ?92,4 ?97,6 ? ?

094-100-36 ? 94 ? 100 ? 94 ? 100 ? ?94,4 ?99,6 ? ?

095-101-36 ? 95 ? 101 ? 95 ? 101 ? ?95,4 ?100,6? ?

096-102-36 ? 96 ? 102 ? 96 ? 102 ? ?96,4 ?101,6? ?

098-104-36 ? 98 ? 104 ? 93 ? 104 ? ?98,4 ?103,6? ?

099-105-36 ? 99 ? 105 ? 99 ? 105 ? ?99,4 ?104,6? ?

100-106-36 ? 100 ? 106 ? 100 ? 106 ? ?100,4?105,6? ?

102-108-36 ? 102 ? 108 ? 102 ? 108 ? ?102,4?107,6? ?

104-110-36 ? 104 ? 110 ? 104 ? 110 ? ?104,4?109,6? ?

105-111-36 ? 105 ? 111 ? 105 ? 111 ? ?105,4?110,6? ?

106-112-36 ? 106 ? 112 ? 106 ? 112 ? ?106,4?111,6? ?

108-114-36 ? 108 ? 114 ? 108 ? 114 ? ?108,4?113,6? ?

109-115-36 ? 109 ? 115 ? 109 ? 115 ? ?109,4?114,6? ?

110-116-36 ? 110 ? 116 ? 110 ? 116 ? ?110,4?115,6? ?

112-118-36 ? 112 ? 118 ? 112 ? 118 ? ?112,4?117,6? ?

114-120-36 ? 114 ? 120 ? 114 ? 120 ? ?114,4?119,6? ?

115-121-36 ? 115 ? 121 ? 115 ? 121 ? ?115,4?120,6? ?

118-124-36 ? 118 ? 124 ? 118 ? 124 ? ?118,4?123,6? ?

120-126-36 ? 120 ? 126 ? 120 ? 126 ? ?120,4?125,6? ?

125-130-36 ? 125 ? 130 ? 124 ? 131 ? ?124,4?130,6? ?

130-135-36 ? 130 ? 135 ? 129 ? 136 ? ?129,4?135,6? ?

135-140-36 ? 135 ? 140 ? 134 ? 141 ? ?134,4?140,6? ?

140-145-36 ? 140 ? 145 ? 139 ? 146 ? ?139,4?145,6? ?

145-150-36 ? 145 ? 150 ? 144 ? 151 ? ?144,4?150,6? ?

150-155-36 ? 150 ? 155 ? 149 ? 156 ? ?149,4?155,6? ?

155-160-36 ? 155 ? 160 ? 154 ? 161 ? ?154,4?160,6? ?

160-165-36 ? 160 ? 165 ? 159 ? 166 ? ?159,4?165,6? ?

165-170-36 ? 165 ? 170 ? 164 ? 171 ? ?164,4?170,6? ?

170-175-36 ? 170 ? 175 ? 169 ? 176 ? ?169,4?175,6? ?

175-180-36 ? 175 ? 180 ? 174 ? 181 ? ?174,4?180,6? ?

180-185-36 ? 180 ? 185 ? 179 ? 186 ? ?179,4?185,6? ?

185-190-36 ? 185 ? 190 ? 184 ? 191 ? ?184,4?190,6? ?

190-195-36 ? 190 ? 195 ? 189 ? 196 ? ?189,4?195,6? ?

195-200-36 ? 195 ? 200 ? 194 ? 201 ? ?194,4?200,6? ?

200-205-36 ? 200 ? 205 ? 199 ? 206 ? ?199,4?205,6? ?

205-210-36 ? 205 ? 210 ? 204 ? 211 ? ?204,4?210,6? ?

210-215-36 ? 210 ? 215 ? 209 ? 216 ? ?209,4?215,6? ?

215-220-36 ? 215 ? 220 ? 214 ? 221 ? ?214,4?220,6? ?

220-225-36 ? 220 ? 225 ? 219 ? 226 ? ?219,4?225,6? ?

225-230-36 ? 225 ? 230 ? 224 ? 231 ? ?224,4?230,6? ? 0,07

230-235-36 ? 230 ? 235 ? 229 ? 236 ? ?229,4?235,6? ?

235-240-36 ? 235 ? 240 ? 234 ? 241 ? ?234,4?240,6? ?

240-245-36 ? 240 ? 245 ? 239 ? 246 ? ?239,4?245,6? ?

245-250-36 ? 245 ? 250 ? 244 ? 251 ? ?244,4?250,6? ?

250-255-36 ? 250 ? 255 ? 249 ? 256 ? ?249,4?255,6? ?

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 10

Таблица 7

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D ? Подвижное ? Неподвижное ?Радиальное

типоразмера ? ? ? соединение ? соединение ?биение

кольца ? ? ?????????????????????????????????????поверх-

? ? ? d ? D ? b ? d ? D ? b ?ности А

? ? ? 3 ? 1 ? ? 3 ? 1 ? ?относи-

? ? ? ? ? ? ? ? ?тельно

? ? ? ? ? ? ? ? ?поверх-

? ? ? ? ? ? ? ? ?ности Б

???????????????????????????????????????????????????????????????????????????

028-036-46 ? 28 ? 36 ? 28 ? 36 ? 5,2 ?28,6 ?35,4 ? 5,6 ? 0,04

030-038-46 ? 30 ? 38 ? 30 ? 38 ? ?30,6 ?37,4 ? ?

???????????????????????????????????????????????????????????????????????????

032-040-46 ? 32 ? 40 ? 32 ? 40 ? 5,2 ?32,6 ?39,4 ? 5,6 ? 0,06

034-042-46 ? 34 ? 42 ? 34 ? 42 ? ?34,6 ?41,4 ? ?

035-043-46 ? 35 ? 43 ? 35 ? 43 ? ?35,6 ?42,4 ? ?

036-044-46 ? 36 ? 44 ? 36 ? 44 ? ?36,6 ?43,4 ? ?

037-045-46 ? 37 ? 45 ? 37 ? 45 ? ?37,6 ?44,4 ? ?

038-046-46 ? 38 ? 46 ? 38 ? 46 ? ?38,6 ?45,4 ? ?

040-048-46 ? 40 ? 48 ? 40 ? 48 ? ?40,6 ?47,4 ? ?

042-050-46 ? 42 ? 50 ? 42 ? 50 ? ?42,6 ?49,4 ? ?

044-052-46 ? 44 ? 52 ? 44 ? 52 ? ?44,6 ?51,4 ? ?

045-053-46 ? 45 ? 53 ? 45 ? 53 ? ?45,6 ?52,4 ? ?

047-055-46 ? 47 ? 55 ? 47 ? 55 ? ?47,6 ?54,4 ? ?

048-056-46 ? 48 ? 56 ? 48 ? 56 ? ?48,6 ?55,4 ? ?

050-058-46 ? 50 ? 58 ? 50 ? 58 ? ?50,6 ?57,4 ? ?

052-060-46 ? 52 ? 60 ? 52 ? 60 ? ?52,6 ?59,4 ? ?

054-062-46 ? 54 ? 62 ? 54 ? 62 ? ?54,6 ?61,4 ? ?

055-063-46 ? 55 ? 63 ? 55 ? 63 ? ?55,6 ?62,4 ? ?

057-065-46 ? 57 ? 65 ? 57 ? 65 ? ?57,6 ?64,4 ? ?

058-066-46 ? 58 ? 66 ? 58 ? 66 ? ?58,6 ?65,4 ? ?

060-068-46 ? 60 ? 68 ? 60 ? 68 ? ?60,6 ?67,4 ? ?

062-070-46 ? 62 ? 70 ? 62 ? 70 ? ?62,6 ?69,4 ? ?

063-071-46 ? 63 ? 71 ? 63 ? 71 ? ?63,6 ?70,4 ? ?

064-072-46 ? 64 ? 72 ? 64 ? 72 ? ?64,6 ?71,4 ? ?

065-073-46 ? 65 ? 73 ? 65 ? 73 ? ?65,6 ?72,4 ? ?

067-075-46 ? 67 ? 75 ? 67 ? 75 ? ?67,6 ?74,4 ? ?

068-076-46 ? 68 ? 76 ? 68 ? 76 ? ?68,6 ?75,4 ? ?

070-078-46 ? 70 ? 78 ? 70 ? 78 ? ?70,6 ?77,4 ? ?

072-080-46 ? 72 ? 80 ? 72 ? 80 ? ?72,6 ?79,4 ? ?

074-082-46 ? 74 ? 82 ? 74 ? 82 ? ?74,6 ?81,4 ? ?

075-083-46 ? 75 ? 83 ? 75 ? 83 ? ?75,6 ?82,4 ? ?

077-085-46 ? 77 ? 85 ? 77 ? 85 ? ?77,6 ?84,4 ? ?

078-086-46 ? 78 ? 86 ? 78 ? 86 ? ?78,6 ?85,4 ? ?

080-088-46 ? 80 ? 88 ? 80 ? 88 ? ?80,6 ?87,4 ? ?

082-090-46 ? 82 ? 90 ? 82 ? 90 ? ?82,6 ?89,4 ? ?

085-092-46 ? 85 ? 92 ? 84 ? 93 ? ?84,6 ?92,4 ? ?

088-095-46 ? 88 ? 95 ? 87 ? 96 ? ?87,6 ?95,4 ? ?

090-098-46 ? 90 ? 98 ? 90 ? 98 ? ?90,6 ?97,4 ? ?

092-100-46 ? 92 ? 100 ? 92 ? 100 ? ?92,6 ?99,4 ? ?

095-102-46 ? 95 ? 102 ? 94 ? 103 ? ?94,6 ?102,4? ?

098-105-46 ? 98 ? 105 ? 97 ? 106 ? ?97,6 ?105,4? ?

100-108-46 ? 100 ? 108 ? 100 ? 108 ? ?100,6?107,4? ?

102-110-46 ? 102 ? 110 ? 102 ? 110 ? ?102,6?109,4? ?

105-112-46 ? 105 ? 112 ? 104 ? 113 ? ?104,6?112,4? ?

108-115-46 ? 108 ? 115 ? 107 ? 116 ? ?107,4?115,4? ?

110-118-46 ? 110 ? 118 ? 110 ? 118 ? ?110,6?117,4? ?

112-120-46 ? 112 ? 120 ? 112 ? 120 ? ?112,6?119,4? ?

115-122-46 ? 115 ? 122 ? 114 ? 123 ? ?114,6?122,4? ?

118-125-46 ? 118 ? 125 ? 117 ? 126 ? ?117,6?125,4? ?

120-128-46 ? 120 ? 128 ? 120 ? 128 ? ?120,6?127,4? ?

122-130-46 ? 122 ? 130 ? 122 ? 130 ? ?122,6?129,4? ?

125-135-46 ? 125 ? 135 ? 127 ? 133 ? ?127,6?132,4? ?

130-140-46 ? 130 ? 140 ? 132 ? 138 ? ?132,6?137,4? ?

135-145-46 ? 135 ? 145 ? 137 ? 143 ? ?137,4?142,4? ?

140-150-46 ? 140 ? 150 ? 142 ? 148 ? ?142,6?147,4? ?

145-155-46 ? 145 ? 155 ? 147 ? 153 ? ?147,6?152,4? ?

150-160-46 ? 150 ? 160 ? 152 ? 158 ? ?152,4?157,4? ?

155-165-46 ? 155 ? 165 ? 157 ? 163 ? ?157,6?162,4? ?

160-170-46 ? 160 ? 170 ? 162 ? 168 ? ?162,6?167,4? ?

165-175-46 ? 165 ? 175 ? 167 ? 173 ? ?167,2?172,4? ?

170-180-46 ? 170 ? 180 ? 172 ? 178 ? ?172,6?177,4? ?

175-185-46 ? 175 ? 185 ? 177 ? 183 ? ?177,6?182,4? ?

180-190-46 ? 180 ? 190 ? 182 ? 188 ? ?182,6?187,4? ?

185-195-46 ? 185 ? 195 ? 187 ? 193 ? ?187,6?192,4? ?

190-200-46 ? 190 ? 200 ? 192 ? 198 ? ?192,6?197,4? ?

195-205-46 ? 195 ? 205 ? 197 ? 203 ? ?197,6?202,4? ?

???????????????????????????????????????????????????????????????????????????

200-210-46 ? 200 ? 210 ? 202 ? 208 ? 5,2 ?202,6?207,4? 5,2 ? 0,07

205-215-46 ? 205 ? 215 ? 207 ? 213 ? ?207,6?212,4? ?

210-220-46 ? 210 ? 220 ? 212 ? 218 ? ?212,6?217,4? ?

215-225-46 ? 215 ? 225 ? 217 ? 223 ? ?217,6?222,4? ?

220-230-46 ? 220 ? 230 ? 222 ? 228 ? ?222,6?227,4? ?

225-235-46 ? 225 ? 235 ? 227 ? 233 ? ?227,6?232,4? ?

230-240-46 ? 230 ? 240 ? 232 ? 238 ? ?232,6?237,4? ?

235-245-46 ? 235 ? 245 ? 237 ? 243 ? ?237,6?242,4? ?

240-250-46 ? 240 ? 250 ? 242 ? 248 ? ?242,6?247,4? ?

245-255-46 ? 245 ? 255 ? 247 ? 253 ? ?247,6?252,4? ?

250-260-46 ? 250 ? 260 ? 252 ? 258 ? ?252,6?257,4? ?

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 11

Таблица 8

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D ? Подвижное ? Неподвижное ?Радиальное

типоразмера ? ? ? соединение ? соединение ?биение

кольца ? ? ?????????????????????????????????????поверх-

? ? ? d ? D ? b ? d ? D ? b ?ности А

? ? ? 3 ? 1 ? ? 3 ? 1 ? ?относи-

? ? ? ? ? ? ? ? ?тельно

? ? ? ? ? ? ? ? ?поверх-

? ? ? ? ? ? ? ? ?ности Б

???????????????????????????????????????????????????????????????????????????

050-060-58 ? 50 ? 60 ? 50 ? 60 ? 6,5 ?50,8 ?59,2 ? 7,0 ? 0,06

053-063-58 ? 53 ? 63 ? 53 ? 63 ? ?53,8 ?62,2 ? ?

055-065-58 ? 55 ? 65 ? 55 ? 65 ? ?55,8 ?64,2 ? ?

056-066-58 ? 56 ? 66 ? 56 ? 66 ? ?56,8 ?65,2 ? ?

060-070-58 ? 60 ? 70 ? 60 ? 70 ? ?60,8 ?69,2 ? ?

061-071-58 ? 61 ? 71 ? 61 ? 71 ? ?61,8 ?70,2 ? ?

063-073-58 ? 63 ? 73 ? 63 ? 73 ? ?63,8 ?72,2 ? ?

065-075-58 ? 65 ? 75 ? 65 ? 75 ? ?65,8 ?74,2 ? ?

070-080-58 ? 70 ? 80 ? 70 ? 80 ? ?70,8 ?79,2 ? ?

071-081-58 ? 71 ? 81 ? 71 ? 81 ? ?71,8 ?80,2 ? ?

075-085-58 ? 75 ? 85 ? 75 ? 85 ? ?75,8 ?84,2 ? ?

078-088-58 ? 78 ? 88 ? 78 ? 88 ? ?78,8 ?87,2 ? ?

080-090-58 ? 80 ? 90 ? 80 ? 90 ? ?80,8 ?89,2 ? ?

085-095-58 ? 85 ? 95 ? 85 ? 95 ? ?85,8 ?94,2 ? ?

090-100-58 ? 90 ? 100 ? 90 ? 100 ? ?90,8 ?99,2 ? ?

095-105-58 ? 95 ? 105 ? 95 ? 105 ? ?95,8 ?104,2? ?

100-110-58 ? 100 ? 110 ? 100 ? 110 ? ?100,8?109,2? ?

105-115-58 ? 105 ? 115 ? 105 ? 115 ? ?105,8?114,2? ?

110-120-58 ? 110 ? 120 ? 110 ? 120 ? ?110,8?119,2? ?

115-125-58 ? 115 ? 125 ? 115 ? 125 ? ?115,8?124,2? ?

120-130-58 ? 120 ? 130 ? 120 ? 130 ? ?120,8?129,2? ?

125-135-58 ? 125 ? 135 ? 125 ? 135 ? ?125,8?134,2? ?

130-140-58 ? 130 ? 140 ? 130 ? 140 ? ?130,8?139,2? ?

135-145-58 ? 135 ? 145 ? 135 ? 145 ? ?135,8?144,2? ?

140-150-58 ? 140 ? 150 ? 140 ? 150 ? ?140,8?149,2? ?

145-155-58 ? 145 ? 155 ? 145 ? 155 ? ?145,8?154,2? ?

150-160-58 ? 150 ? 160 ? 150 ? 160 ? ?150,8?159,2? ?

155-165-58 ? 155 ? 165 ? 155 ? 165 ? ?155,8?164,2? ?

160-170-58 ? 160 ? 170 ? 160 ? 170 ? ?160,8?169,2? ?

165-175-58 ? 165 ? 175 ? 165 ? 175 ? ?165,8?174,2? ?

170-180-58 ? 170 ? 180 ? 170 ? 180 ? ?170,8?179,2? ?

175-185-58 ? 175 ? 185 ? 175 ? 185 ? ?175,8?184,2? ?

180-190-58 ? 180 ? 190 ? 180 ? 190 ? ?180,8?189,2? ?

185-195-58 ? 185 ? 195 ? 185 ? 195 ? ?185,8?194,2? ?

190-200-58 ? 190 ? 200 ? 190 ? 200 ? ?190,8?199,2? ?

195-205-58 ? 195 ? 205 ? 195 ? 205 ? ?195,8?204,2? ?

200-210-58 ? 200 ? 210 ? 200 ? 210 ? ?200,8?209,2? ?

205-215-58 ? 205 ? 215 ? 205 ? 215 ? ?205,8?214,2? ?

210-220-58 ? 210 ? 220 ? 210 ? 220 ? ?210,8?219,2? ?

215-225-58 ? 215 ? 225 ? 215 ? 225 ? ?215,8?224,2? ?

220-230-58 ? 220 ? 230 ? 220 ? 230 ? ?220,8?229,2? ?

225-235-58 ? 225 ? 235 ? 225 ? 235 ? ?225,8?234,2? ?

230-240-58 ? 230 ? 240 ? 230 ? 240 ? ?230,8?239,2? ?

235-245-58 ? 235 ? 245 ? 235 ? 245 ? ?235,8?244,2? ?

240-250-58 ? 240 ? 250 ? 240 ? 250 ? ?240,8?249,2? ?

245-255-58 ? 245 ? 255 ? 245 ? 255 ? ?245,8?254,2? ?

250-260-58 ? 250 ? 260 ? 250 ? 260 ? ?250,8?259,2? ?

255-265-58 ? 255 ? 265 ? 255 ? 265 ? ?255,8?264,2? ?

260-270-58 ? 260 ? 270 ? 260 ? 270 ? ?260,8?269,2? ?

265-275-58 ? 265 ? 275 ? 265 ? 275 ? ?265,8?274,2? ?

270-280-58 ? 270 ? 280 ? 270 ? 280 ? ?270,8?279,2? ?

275-285-58 ? 275 ? 285 ? 275 ? 285 ? ?275,8?284,2? ?

280-290-58 ? 280 ? 290 ? 280 ? 290 ? ?280,8?289,2? ?

285-295-58 ? 285 ? 295 ? 285 ? 295 ? ?285,8?294,2? ?

290-300-58 ? 290 ? 300 ? 290 ? 300 ? ?290,8?299,2? ?

295-305-58 ? 295 ? 305 ? 295 ? 305 ? ?295,8?304,2? ?

300-310-58 ? 300 ? 310 ? 300 ? 310 ? ?300,8?309,2? ?

305-315-58 ? 305 ? 315 ? 305 ? 315 ? ?305,8?314,2? ?

310-320-58 ? 310 ? 320 ? 310 ? 320 ? ?310,8?319,2? ?

315-325-58 ? 315 ? 325 ? 315 ? 325 ? ?315,8?324,2? ?

320-330-58 ? 320 ? 330 ? 320 ? 330 ? ?320,8?329,2? ?

325-335-58 ? 325 ? 335 ? 325 ? 335 ? ?325,8?334,2? ?

330-340-58 ? 330 ? 340 ? 330 ? 340 ? ?330,8?339,2? ?

335-345-58 ? 335 ? 345 ? 335 ? 345 ? ?335,8?344,2? ?

340-350-58 ? 340 ? 350 ? 340 ? 350 ? ?340,8?349,2? ?

345-355-58 ? 345 ? 355 ? 345 ? 355 ? ?345,8?354,2? ?

350-360-58 ? 350 ? 360 ? 350 ? 360 ? ?350,8?359,2? ?

355-365-58 ? 355 ? 365 ? 355 ? 365 ? ?355,8?364,2? ?

360-370-58 ? 360 ? 370 ? 360 ? 370 ? ?360,8?369,2? ?

365-375-58 ? 365 ? 375 ? 365 ? 375 ? ?365,8?374,2? ?

370-380-58 ? 370 ? 380 ? 370 ? 380 ? ?370,8?379,2? ?

375-385-58 ? 375 ? 385 ? 375 ? 385 ? ?375,8?384,2? ?

380-390-58 ? 380 ? 390 ? 380 ? 390 ? ?380,8?389,2? ?

???????????????????????????????????????????????????????????????????????????

390-400-58 ? 390 ? 400 ? 390 ? 400 ? 6,5 ?390,8?399,2? 7,0 ? 0,07

400-410-58 ? 400 ? 410 ? 400 ? 410 ? ?400,8?409,2? ?

???????????????????????????????????????????????????????????????????????????

420-430-58 ? 420 ? 430 ? - ? - ? - ?420,8?429,2? 7,0 ? 0,07

430-440-58 ? 430 ? 440 ? ? ? ?430,8?439,2? ?

440-450-58 ? 440 ? 450 ? ? ? ?440,8?449,2? ?

450-460-58 ? 450 ? 460 ? ? ? ?450,8?459,2? ?

460-470-58 ? 460 ? 470 ? ? ? ?460,8?469,2? ?

480-490-58 ? 480 ? 490 ? ? ? ?480,8?489,2? ?

500-510-58 ? 500 ? 510 ? ? ? ?500,8?509,2? ?

???????????????????????????????????????????????????????????????????????????

082-092-58 ? 82 ? 92 ? 82 ? 92 ? 6,5 ?82,8 ?91,2 ? 7,0 ? 0,06

088-098-58 ? 88 ? 98 ? 88 ? 98 ? ?88,8 ?97,2 ? ?

092-102-58 ? 92 ? 102 ? 92 ? 102 ? ?92,8 ?101,2? ?

098-108-58 ? 98 ? 108 ? 98 ? 108 ? ?98,8 ?107,2? ?

102-112-58 ? 102 ? 112 ? 102 ? 112 ? ?102,8?111,2? ?

108-118-58 ? 108 ? 118 ? 108 ? 118 ? ?108,8?117,2? ?

112-122-58 ? 112 ? 122 ? 112 ? 122 ? ?112,8?121,2? ?

118-128-58 ? 118 ? 128 ? 118 ? 128 ? ?118,8?127,2? ?

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 12

Таблица 9

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D ? Подвижное ? Неподвижное ?Радиальное

типоразмера ? ? ? соединение ? соединение ?биение

кольца ? ? ?????????????????????????????????????поверх-

? ? ? d ? D ? b ? d ? D ? b ?ности А

? ? ? 3 ? 1 ? ? 3 ? 1 ? ?относи-

? ? ? ? ? ? ? ? ?тельно

? ? ? ? ? ? ? ? ?поверх-

? ? ? ? ? ? ? ? ?ности Б

???????????????????????????????????????????????????????????????????????????

082-095-75 ? 82 ? 95 ? 88 ? 95 ? 8,2 ? 83 ? 94 ? 9,0 ? 0,06

090-102-75 ? 90 ? 102 ? 89 ? 103 ? ? 90 ? 102 ? ?

092-105-75 ? 92 ? 105 ? 92 ? 105 ? ? 93 ? 104 ? ?

095-108-75 ? 95 ? 108 ? 95 ? 108 ? ? 96 ? 107 ? ?

098-110-75 ? 98 ? 110 ? 97 ? 111 ? ? 98 ? 110 ? ?

100-112-75 ? 100 ? 112 ? 99 ? 113 ? ? 100 ? 112 ? ?

102-115-75 ? 102 ? 115 ? 102 ? 115 ? ? 103 ? 114 ? ?

105-118-75 ? 105 ? 118 ? 105 ? 118 ? ? 106 ? 117 ? ?

108-120-75 ? 108 ? 120 ? 107 ? 121 ? ? 108 ? 120 ? ?

110-122-75 ? 110 ? 122 ? 109 ? 123 ? ? 110 ? 122 ? ?

112-125-75 ? 112 ? 125 ? 112 ? 125 ? ? 113 ? 124 ? ?

115-128-75 ? 115 ? 128 ? 115 ? 128 ? ? 116 ? 127 ? ?

118-130-75 ? 118 ? 130 ? 117 ? 131 ? ? 118 ? 130 ? ?

120-132-75 ? 120 ? 132 ? 119 ? 133 ? ? 120 ? 132 ? ?

122-135-75 ? 122 ? 135 ? 122 ? 135 ? ? 123 ? 134 ? ?

125-138-75 ? 125 ? 138 ? 125 ? 138 ? ? 126 ? 137 ? ?

128-140-75 ? 128 ? 140 ? 127 ? 141 ? ? 128 ? 140 ? ?

130-142-75 ? 130 ? 142 ? 129 ? 143 ? ? 130 ? 142 ? ?

132-145-75 ? 132 ? 145 ? 132 ? 145 ? ? 133 ? 144 ? ?

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 13

Таблица 10

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D ? Подвижное ? Неподвижное ? Радиальное

типоразмера ? ? ? соединение ? соединение ? биение

кольца ? ? ???????????????????????????????????? поверхности

? ? ? d ? D ? b ? d ? D ? b ?А относительно

? ? ? 3 ? 1 ? ? 3 ? 1 ? ?поверхности Б

???????????????????????????????????????????????????????????????????????????

135-150-85 ? 135 ?150 ? 135 ? 150 ?9,4 ?136,4?148,6?10,3 ? 0,06

140-155-85 ? 140 ?155 ? 140 ? 155 ? ?141,4?153,6? ?

145-160-85 ? 145 ?160 ? 145 ? 160 ? ?146,4?158,6? ?

150-165-85 ? 150 ?165 ? 150 ? 165 ? ?151,4?163,6? ?

155-170-85 ? 155 ?170 ? 155 ? 170 ? ?156,4?168,6? ?

160-175-85 ? 160 ?175 ? 160 ? 175 ? ?161,4?173,6? ?

165-180-85 ? 165 ?180 ? 165 ? 180 ? ?166,4?178,6? ?

170-185-85 ? 170 ?185 ? 170 ? 185 ? ?171,4?183,6? ?

175-190-85 ? 175 ?190 ? 175 ? 190 ? ?176,4?188,6? ?

180-195-85 ? 180 ?195 ? 180 ? 195 ? ?181,4?193,6? ?

185-200-85 ? 185 ?200 ? 185 ? 200 ? ?186,4?198,6? ?

190-205-85 ? 190 ?205 ? 190 ? 205 ? ?191,4?203,6? ?

195-210-85 ? 195 ?210 ? 195 ? 210 ? ?196,4?208,6? ?

200-215-85 ? 200 ?215 ? 200 ? 215 ? ?201,4?213,6? ?

205-220-85 ? 205 ?220 ? 205 ? 220 ? ?206,4?218,6? ?

210-225-85 ? 210 ?225 ? 210 ? 225 ? ?211,4?223,6? ?

215-230-85 ? 215 ?230 ? 215 ? 230 ? ?216,4?228,6? ?

220-235-85 ? 220 ?235 ? 220 ? 235 ? ?221,4?233,6? ?

225-240-85 ? 225 ?240 ? 225 ? 240 ? ?226,4?238,6? ?

230-245-85 ? 230 ?245 ? 230 ? 245 ? ?231,4?243,6? ?

235-250-85 ? 235 ?250 ? 235 ? 250 ? ?236,4?248,6? ?

240-255-85 ? 240 ?255 ? 240 ? 255 ? ?241,4?253,6? ?

245-260-85 ? 245 ?260 ? 245 ? 260 ? ?246,4?258,6? ?

250-265-85 ? 250 ?265 ? 250 ? 265 ? ?251,4?263,6? ?

255-270-85 ? 255 ?270 ? 255 ? 270 ? ?256,4?268,6? ?

260-275-85 ? 260 ?275 ? 260 ? 275 ? ?261,4?273,6? ?

265-280-85 ? 265 ?280 ? 265 ? 280 ? ?266,4?278,6? ?

280-295-85 ? 280 ?295 ? 280 ? 295 ? ?281,4?293,6? ?

285-300-85 ? 285 ?300 ? 285 ? 300 ? ?286,4?298,3? ?

300-315-85 ? 300 ?315 ? 300 ? 315 ? ?301,4?313,6? ?

305-320-85 ? 305 ?320 ? 305 ? 320 ? ?306,4?318,6? ?

320-335-85 ? 320 ?335 ? 320 ? 335 ?9,4 ?321,4?333,6?10,3 ? 0,07

325-340-85 ? 325 ?340 ? 325 ? 340 ? ?326,4?338,6? ?

340-355-85 ? 340 ?355 ? 340 ? 355 ? ?341,4?353,6? ?

345-360-85 ? 345 ?360 ? 345 ? 360 ? ?346,4?358,6? ?

360-375-85 ? 360 ?375 ? 360 ? 375 ? ?361,4?373,6? ?

365-380-85 ? 365 ?380 ? 365 ? 380 ? ?366,4?378,6? ?

380-395-85 ? 380 ?395 ? 380 ? 395 ? ?381,4?393,6? ?

385-400-85 ? 385 ?400 ? 385 ? 400 ? ?386,4?398,3? ?

390-405-85 ? 390 ?405 ? 390 ? 405 ? ?391,4?403,6? ?

400-415-85 ? 400 ?415 ? 400 ? 415 ? ?401,4?413,6? ?

420-435-85 ? 420 ?435 ? 420 ? 435 ? ?421,4?433,6? ?

440-455-85 ? 440 ?455 ? 440 ? 455 ? ?441,4?453,6? ?

450-465-85 ? 450 ?465 ? 450 ? 465 ? ?445,4?463,6? ?

460-475-85 ? 460 ?475 ? 460 ? 475 ? ?461,4?473,6? ?

480-495-85 ? 480 ?495 ? 480 ? 495 ? ?481,4?493,6? ?

500-515-85 ? 500 ?515 ? 500 ? 515 ? ?501,4?513,6? ?

ПОСАДОЧНЫЕ МЕСТА ДЛЯ ТОРЦОВЫХ УПЛОТНЕНИЙ

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 14

Таблица 11

мм

???????????????????????????????????????????????????????????????????????????

Обозначение типоразмера ? d ? D

кольца ? 4 ? 2

???????????????????????????????????????????????????????????????????????????

003-005-14 ? 1 ? 5

004-006-14 ? 2 ? 6

005-007-14 ? 3 ? 7

006-008-14 ? 4 ? 8

008-010-14 ? 6 ? 10

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

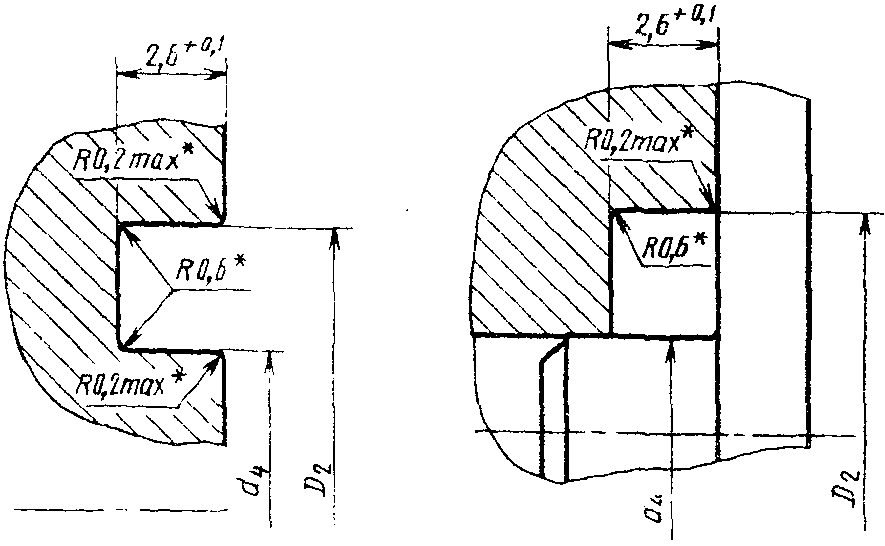

Черт. 15

Таблица 12

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D

типоразмера кольца ? 4 ? 2

???????????????????????????????????????????????????????????????????????????

003-006-19 ? 2 ? 7

004-007-19 ? 2 ? 7

005-008-19 ? 4 ? 9

006-009-19 ? 5 ? 10

007-010-19 ? 5 ? 10

008-011-19 ? 6 ? 11

009-012-19 ? 7 ? 12

010-013-19 ? 8 ? 13

011-014-19 ? 9 ? 14

012-015-19 ? 10 ? 15

013-016-19 ? 11 ? 16

014-017-19 ? 12 ? 17

015-018-19 ? 13 ? 18

016-019-19 ? 14 ? 19

017-020-19 ? 15 ? 20

018-021-19 ? 16 ? 21

019-022-19 ? 17 ? 22

020-023-19 ? 18 ? 23

021-024-19 ? 19 ? 24

022-025-19 ? 20 ? 25

023-026-19 ? 21 ? 26

024-027-19 ? 22 ? 27

025-028-19 ? 23 ? 28

026-029-19 ? 24 ? 29

027-030-19 ? 25 ? 30

028-031-19 ? 26 ? 31

029-032-19 ? 27 ? 32

030-034-19 ? 28 ? 33

032-035-19 ? 29 ? 34

033-036-19 ? 30 ? 35

034-037-19 ? 31 ? 36

035-038-19 ? 32 ? 37

036-039-19 ? 33 ? 38

037-040-19 ? 34 ? 39

038-041-19 ? 35 ? 40

039-042-19 ? 36 ? 41

040-043-19 ? 37 ? 42

042-045-19 ? 39 ? 44

045-048-19 ? 42 ? 47

047-050-19 ? 44 ? 49

048-052-19 ? 45 ? 50

050-053-19 ? 47 ? 52

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

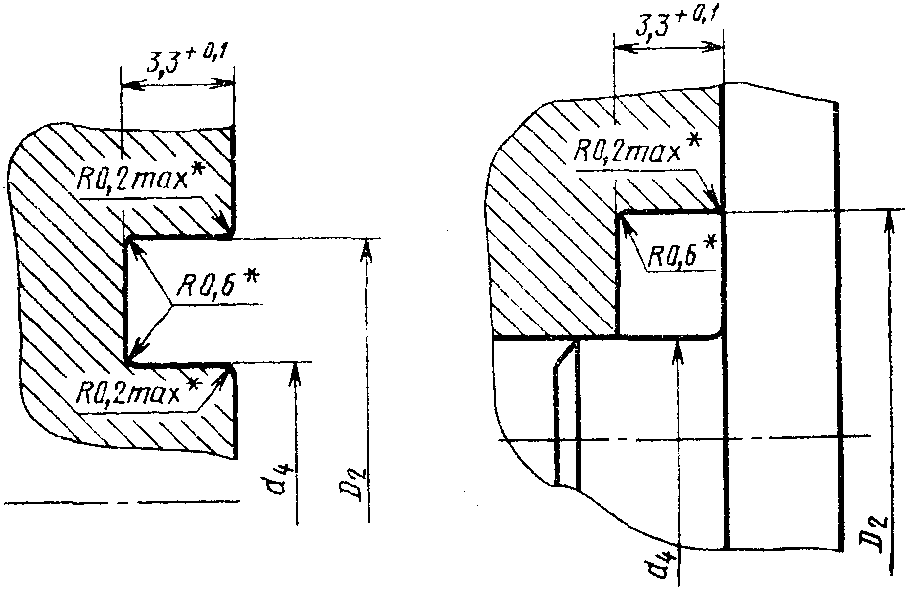

Черт. 16

Таблица 13

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D

типоразмера кольца ? 4 ? 2

???????????????????????????????????????????????????????????????????????????

004-008-25 ? 2 ? 9

005-009-25 ? 3 ? 10

006-010-25 ? 4 ? 11

007-011-25 ? 5 ? 12

008-012-25 ? 6 ? 13

009-013-25 ? 7 ? 14

010-014-25 ? 8 ? 15

011-015-25 ? 8 ? 15

012-016-25 ? 9 ? 16

013-017-25 ? 10 ? 17

014-018-25 ? 11 ? 18

015-019-25 ? 12 ? 19

016-020-25 ? 13 ? 20

017-021-25 ? 14 ? 21

018-022-25 ? 15 ? 22

019-023-25 ? 16 ? 23

020-024-25 ? 17 ? 24

021-025-25 ? 18 ? 25

022-026-25 ? 19 ? 26

023-027-25 ? 20 ? 27

024-028-25 ? 21 ? 28

025-029-25 ? 22 ? 29

026-030-25 ? 23 ? 30

027-031-25 ? 24 ? 31

028-032-25 ? 25 ? 32

029-033-25 ? 26 ? 33

030-034-25 ? 27 ? 34

032-036-25 ? 29 ? 36

034-038-25 ? 31 ? 38

036-040-25 ? 33 ? 40

037-041-25 ? 34 ? 41

038-042-25 ? 35 ? 42

040-044-25 ? 37 ? 44

041-045-25 ? 38 ? 45

042-046-25 ? 39 ? 46

043-047-25 ? 40 ? 47

044-048-25 ? 41 ? 48

045-049-25 ? 42 ? 49

046-050-25 ? 43 ? 50

048-052-25 ? 45 ? 52

050-054-25 ? 47 ? 54

051-055-25 ? 48 ? 55

052-056-25 ? 49 ? 56

054-058-25 ? 51 ? 58

055-059-25 ? 52 ? 59

056-060-25 ? 53 ? 60

058-062-25 ? 55 ? 62

060-064-25 ? 57 ? 64

061-065-25 ? 58 ? 65

062-066-25 ? 59 ? 66

064-068-25 ? 60 ? 67

065-070-25 ? 61 ? 68

068-072-25 ? 64 ? 71

070-075-25 ? 66 ? 73

072-078-25 ? 68 ? 75

075-080-25 ? 71 ? 78

078-082-25 ? 74 ? 81

080-085-25 ? 76 ? 83

082-088-25 ? 78 ? 85

085-090-25 ? 81 ? 88

088-092-25 ? 84 ? 91

090-095-25 ? 86 ? 93

092-098-25 ? 88 ? 95

095-100-25 ? 91 ? 98

098-102-25 ? 93 ? 100

100-105-25 ? 95 ? 102

102-108-25 ? 97 ? 104

105-110-25 ? 100 ? 107

108-112-25 ? 103 ? 110

110-115-25 ? 105 ? 112

112-118-25 ? 107 ? 114

115-120-25 ? 110 ? 117

118-122-25 ? 113 ? 120

120-125-25 ? 115 ? 122

122-128-25 ? 117 ? 124

125-130-25 ? 120 ? 127

130-135-25 ? 125 ? 132

135-140-25 ? 130 ? 137

140-145-25 ? 135 ? 142

145-150-25 ? 140 ? 147

150-155-25 ? 145 ? 152

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

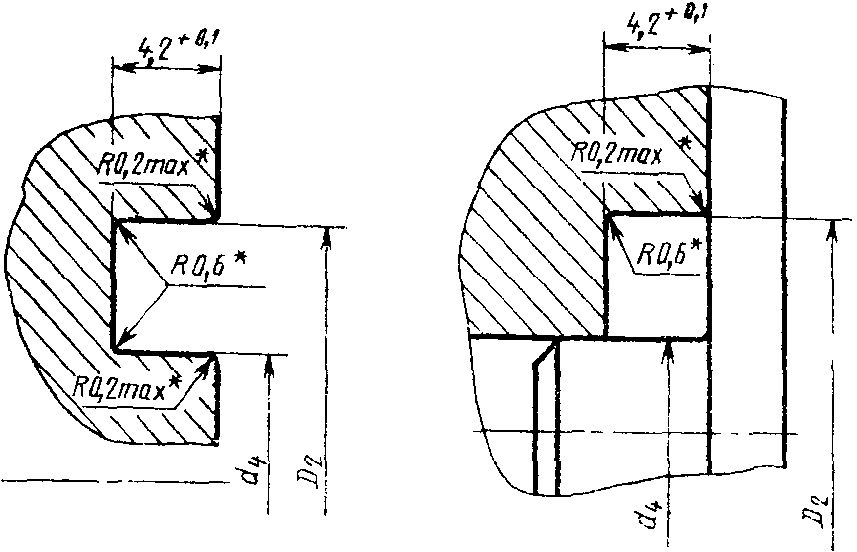

Черт. 17

Таблица 14

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D

типоразмера кольца ? 4 ? 2

???????????????????????????????????????????????????????????????????????????

010-015-30 ? 7 ? 16

011-016-30 ? 8 ? 17

012-017-30 ? 9 ? 18

013-018-30 ? 10 ? 19

014-019-30 ? 11 ? 20

015-020-30 ? 12 ? 21

016-021-30 ? 13 ? 22

017-022-30 ? 14 ? 23

018-023-30 ? 15 ? 24

019-024-30 ? 15 ? 24

020-025-30 ? 16 ? 25

021-026-30 ? 18 ? 27

022-027-30 ? 18 ? 27

023-028-30 ? 19 ? 28

024-029-30 ? 20 ? 29

025-030-30 ? 21 ? 30

026-031-30 ? 23 ? 32

027-032-30 ? 23 ? 32

028-033-30 ? 24 ? 33

029-034-30 ? 26 ? 35

030-035-30 ? 26 ? 35

032-037-30 ? 28 ? 37

033-038-30 ? 28 ? 37

034-039-30 ? 30 ? 39

035-040-30 ? 30 ? 39

036-041-30 ? 31 ? 40

038-042-30 ? 32 ? 41

040-045-30 ? 35 ? 44

042-048-30 ? 37 ? 46

045-050-30 ? 40 ? 49

048-052-30 ? 43 ? 52

050-055-30 ? 45 ? 54

051-056-30 ? 46 ? 55

055-060-30 ? 50 ? 59

056-061-30 ? 51 ? 60

058-063-30 ? 54 ? 63

060-065-30 ? 56 ? 65

063-068-30 ? 59 ? 68

065-070-30 ? 60 ? 69

066-071-30 ? 61 ? 70

070-075-30 ? 65 ? 74

071-076-30 ? 66 ? 75

075-080-30 ? 70 ? 79

080-085-30 ? 75 ? 84

082-088-30 ? 78 ? 87

085-090-30 ? 80 ? 89

088-092-30 ? 83 ? 92

090-095-30 ? 85 ? 94

092-098-30 ? 88 ? 97

095-100-30 ? 89 ? 98

098-102-30 ? 92 ? 101

100-105-30 ? 94 ? 103

102-108-30 ? 97 ? 106

105-110-30 ? 99 ? 108

110-115-30 ? 104 ? 113

112-118-30 ? 106 ? 115

115-120-30 ? 109 ? 118

120-125-30 ? 114 ? 123

125-130-30 ? 119 ? 128

130-135-30 ? 124 ? 133

135-140-30 ? 129 ? 138

140-145-30 ? 134 ? 143

145-150-30 ? 139 ? 148

150-155-30 ? 144 ? 153

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 18

Таблица 15

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D

типоразмера кольца ? 4 ? 2

???????????????????????????????????????????????????????????????????????????

014-020-36 ? 11 ? 21

015-021-36 ? 12 ? 22

016-022-36 ? 13 ? 23

017-023-36 ? 14 ? 24

018-024-36 ? 15 ? 25

019-025-36 ? 16 ? 26

020-026-33 ? 17 ? 27

021-027-36 ? 18 ? 28

022-028-36 ? 19 ? 29

023-029-36 ? 20 ? 30

024-030-36 ? 21 ? 31

025-031-36 ? 22 ? 32

026-032-36 ? 23 ? 33

027-033-36 ? 24 ? 34

028-034-36 ? 25 ? 35

029-035-36 ? 26 ? 36

030-036-36 ? 27 ? 37

032-038-36 ? 28 ? 38

034-040-36 ? 30 ? 40

035-041-36 ? 31 ? 41

036-042-36 ? 32 ? 42

038-044-36 ? 34 ? 44

039-045-36 ? 35 ? 45

040-046-36 ? 36 ? 46

042-048-36 ? 38 ? 48

044-050-36 ? 40 ? 50

045-051-36 ? 41 ? 51

046-052-36 ? 42 ? 52

048-054-36 ? 44 ? 54

049-055-36 ? 45 ? 55

050-056-36 ? 46 ? 56

052-058-36 ? 48 ? 58

054-060-36 ? 50 ? 60

055-061-36 ? 51 ? 61

056-062-36 ? 52 ? 62

057-063-36 ? 54 ? 63

058-064-36 ? 54 ? 64

059-065-36 ? 55 ? 65

060-066-36 ? 56 ? 66

062-068-36 ? 58 ? 68

063-069-36 ? 58 ? 68

064-070-36 ? 59 ? 69

065-071-36 ? 60 ? 70

066-072-36 ? 61 ? 71

068-074-36 ? 63 ? 73

069-075-36 ? 64 ? 74

070-076-36 ? 65 ? 75

071-077-36 ? 67 ? 76

072-078-36 ? 67 ? 77

074-080-36 ? 69 ? 79

075-081-36 ? 70 ? 80

076-082-36 ? 71 ? 81

078-084-36 ? 73 ? 83

079-085-36 ? 74 ? 84

080-086-36 ? 75 ? 85

082-088-36 ? 77 ? 87

084-090-36 ? 79 ? 89

085-091-36 ? 80 ? 90

086-092-36 ? 81 ? 91

088-094-36 ? 83 ? 93

089-095-36 ? 84 ? 94

090-096-36 ? 85 ? 95

092-098-36 ? 87 ? 97

094-100-36 ? 88 ? 98

095-101-36 ? 89 ? 99

096-102-36 ? 90 ? 100

098-104-36 ? 92 ? 102

099-105-36 ? 93 ? 103

100-106-36 ? 94 ? 104

102-108-36 ? 96 ? 106

104-110-36 ? 98 ? 108

105-111-36 ? 99 ? 109

106-112-36 ? 100 ? 110

108-114-36 ? 101 ? 111

109-115-36 ? 103 ? 113

110-116-36 ? 104 ? 114

112-118-36 ? 106 ? 116

114-120-36 ? 108 ? 118

115-121-36 ? 109 ? 119

118-124-36 ? 112 ? 122

120-126-36 ? 114 ? 124

125-130-36 ? 118 ? 128

130-135-36 ? 123 ? 133

135-140-36 ? 128 ? 138

140-145-36 ? 133 ? 143

145-150-36 ? 138 ? 148

150-155-36 ? 143 ? 153

155-160-36 ? 147 ? 157

160-165-36 ? 152 ? 162

165-170-36 ? 157 ? 167

170-175-36 ? 162 ? 172

175-180-36 ? 167 ? 177

180-185-36 ? 172 ? 182

185-190-36 ? 177 ? 187

190-195-36 ? 182 ? 192

195-200-36 ? 188 ? 198

200-205-36 ? 192 ? 202

205-210-36 ? 197 ? 207

210-215-36 ? 202 ? 212

215-220-36 ? 207 ? 217

220-225-36 ? 212 ? 222

225-230-36 ? 216 ? 226

230-235-36 ? 221 ? 231

235-240-36 ? 226 ? 236

240-245-36 ? 231 ? 241

245-250-36 ? 236 ? 246

250-255-36 ? 242 ? 252

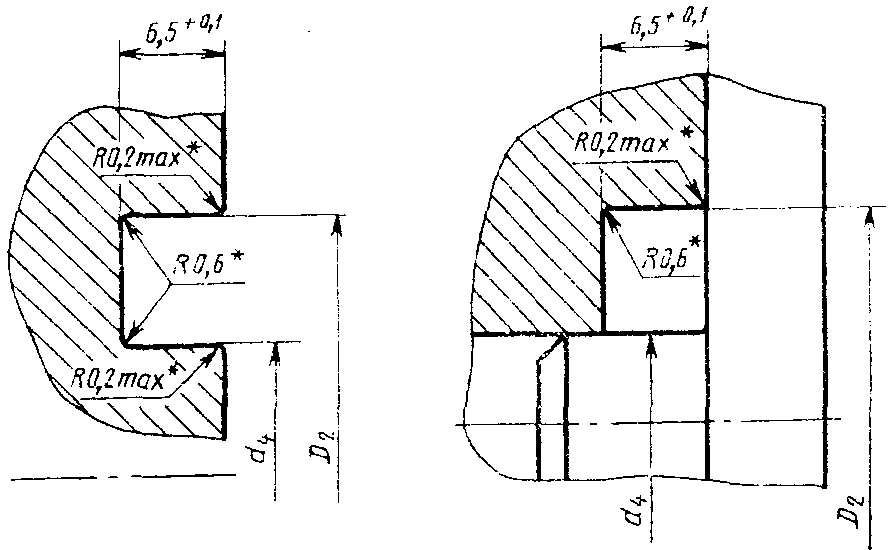

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 19

Таблица 16

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D

типоразмера кольца ? 4 ? 2

???????????????????????????????????????????????????????????????????????????

028-036-46 ? 25 ? 37

030-038-46 ? 27 ? 39

032-040-46 ? 28 ? 40

034-042-46 ? 30 ? 42

035-043-46 ? 31 ? 43

036-044-46 ? 32 ? 44

037-045-46 ? 33 ? 45

038-046-46 ? 34 ? 46

040-048-46 ? 36 ? 43

042-050-46 ? 38 ? 50

044-052-46 ? 40 ? 52

045-053-46 ? 41 ? 53

047-055-46 ? 43 ? 55

048-056-46 ? 44 ? 56

050-058-46 ? 46 ? 58

052-060-46 ? 48 ? 60

054-062-46 ? 50 ? 62

055-063-46 ? 51 ? 63

057-065-46 ? 53 ? 65

058-066-46 ? 54 ? 66

060-068-46 ? 56 ? 68

062-070-46 ? 58 ? 70

063-071-46 ? 59 ? 71

064-072-46 ? 59 ? 71

065-073-46 ? 60 ? 72

067-075-46 ? 62 ? 74

068-076-46 ? 63 ? 75

070-078-46 ? 65 ? 77

072-080-46 ? 67 ? 79

074-082-46 ? 69 ? 81

075-083-46 ? 70 ? 82

077-085-46 ? 72 ? 84

078-086-46 ? 73 ? 85

080-088-46 ? 75 ? 87

082-090-46 ? 77 ? 89

085-092-46 ? 79 ? 91

088-095-46 ? 82 ? 94

090-098-46 ? 85 ? 97

092-100-46 ? 87 ? 99

095-102-46 ? 88 ? 100

098-105-46 ? 91 ? 103

100-108-46 ? 94 ? 106

102-110-46 ? 96 ? 108

105-112-46 ? 98 ? 110

108-115-46 ? 101 ? 113

110-118-46 ? 104 ? 116

112-120-46 ? 106 ? 118

115-122-46 ? 108 ? 120

118-125-46 ? 111 ? 123

120-128-46 ? 114 ? 126

122-130-46 ? 116 ? 128

125-135-46 ? 119 ? 131

130-140-46 ? 124 ? 136

135-145-46 ? 129 ? 141

140-150-46 ? 134 ? 146

145-155-46 ? 139 ? 151

150-160-46 ? 144 ? 156

155-165-46 ? 148 ? 160

160-170-46 ? 153 ? 165

165-175-46 ? 158 ? 170

170-180-46 ? 163 ? 175

175-185-46 ? 168 ? 180

180-190-46 ? 173 ? 185

185-195-46 ? 178 ? 190

190-200-46 ? 183 ? 195

195-205-46 ? 188 ? 200

200-210-46 ? 193 ? 205

205-215-45 ? 198 ? 210

210-220-46 ? 202 ? 215

215-225-46 ? 208 ? 220

220-230-46 ? 212 ? 224

225-235-46 ? 217 ? 229

230-240-46 ? 222 ? 234

235-245-46 ? 227 ? 239

240-250-46 ? 233 ? 245

245-255-46 ? 237 ? 249

250-260-46 ? 241 ? 253

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 20

Таблица 17

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D

типоразмера кольца ? 4 ? 2

???????????????????????????????????????????????????????????????????????????

050-060-58 ? 45 ? 60

053-063-58 ? 48 ? 63

055-065-58 ? 50 ? 65

056-066-58 ? 51 ? 66

060-070-58 ? 55 ? 70

061-071-58 ? 57 ? 71

063-073-58 ? 57 ? 72

065-075-58 ? 60 ? 75

070-080-58 ? 65 ? 80

071-081-58 ? 66 ? 80

075-085-58 ? 70 ? 85

078-088-58 ? 73 ? 88

080-090-58 ? 75 ? 90

082-092-58 ? 76 ? 92

085-095-58 ? 80 ? 95

088-098-58 ? 82 ? 98

090-100-58 ? 85 ? 100

092-102-58 ? 86 ? 102

095-105-58 ? 89 ? 104

098-108-58 ? 92 ? 108

100-110-58 ? 94 ? 109

102-112-58 ? 96 ? 112

105-115-58 ? 99 ? 114

108-118-58 ? 102 ? 118

110-120-58 ? 104 ? 119

112-122-58 ? 106 ? 122

115-125-58 ? 109 ? 124

118-128-58 ? 112 ? 128

120-130-58 ? 114 ? 129

125-135-58 ? 118 ? 133

130-140-58 ? 123 ? 138

135-145-58 ? 128 ? 143

140-150-58 ? 133 ? 148

145-155-58 ? 138 ? 153

150-160-58 ? 143 ? 158

155-165-58 ? 148 ? 163

160-170-58 ? 153 ? 168

165-175-58 ? 158 ? 173

170-180-58 ? 163 ? 178

175-185-58 ? 168 ? 183

180-190-58 ? 173 ? 188

185-195-58 ? 178 ? 193

190-200-58 ? 183 ? 198

195-205-58 ? 187 ? 202

200-210-58 ? 192 ? 207

205-215-58 ? 197 ? 212

210-220-58 ? 202 ? 217

215-225-58 ? 207 ? 222

220-230-58 ? 211 ? 226

225-235-58 ? 216 ? 231

230-240-58 ? 221 ? 236

235-245-58 ? 226 ? 241

240-250-58 ? 231 ? 246

245-250-58 ? 236 ? 251

250-260-58 ? 241 ? 256

255-265-58 ? 246 ? 261

260-270-58 ? 251 ? 266

265-275-58 ? 256 ? 271

270-280-58 ? 261 ? 276

275-285-58 ? 266 ? 281

280-290-58 ? 270 ? 285

285-295-58 ? 275 ? 290

290-300-58 ? 280 ? 295

295-305-58 ? 285 ? 300

300-310-58 ? 290 ? 305

305-315-58 ? 295 ? 310

310-320-58 ? 300 ? 315

315-325-58 ? 305 ? 320

320-330-58 ? 310 ? 325

325-335-58 ? 315 ? 330

330-340-58 ? 320 ? 335

335-345-58 ? 325 ? 340

340-350-58 ? 329 ? 344

345-355-58 ? 334 ? 349

350-360-58 ? 339 ? 354

355-365-58 ? 344 ? 359

260-370-58 ? 349 ? 364

365-375-58 ? 354 ? 369

370-380-58 ? 359 ? 374

375-385-58 ? 364 ? 379

380-390-58 ? 369 ? 384

390-400-58 ? 379 ? 394

400-410-58 ? 389 ? 404

420-430-58 ? 409 ? 424

430-440-58 ? 419 ? 434

440-450-58 ? 429 ? 444

450-460-58 ? 439 ? 454

460-470-58 ? 449 ? 464

480-490-58 ? 469 ? 484

500-510-58 ? 489 ? 504

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 21

Таблица 18

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D

типоразмера кольца ? 4 ? 2

???????????????????????????????????????????????????????????????????????????

082-095-75 ? 75 ? 94

090-102-75 ? 83 ? 102

092-105-75 ? 85 ? 104

095-108-75 ? 87 ? 106

098-110-75 ? 90 ? 109

100-112-75 ? 92 ? 111

102-115-75 ? 95 ? 114

105-118-75 ? 98 ? 117

108-120-75 ? 100 ? 119

110-122-75 ? 102 ? 121

112-125-75 ? 105 ? 124

115-128-75 ? 108 ? 127

118-130-75 ? 109 ? 129

120-132-75 ? 112 ? 131

122-135-75 ? 115 ? 134

125-138-75 ? 118 ? 137

128-140-75 ? 120 ? 139

130-142-75 ? 122 ? 141

132-145-75 ? 123 ? 143

Посадочные места под кольца с диаметром сечения

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 22

Таблица 19

мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? D

типоразмера кольца ? 4 ? 2

???????????????????????????????????????????????????????????????????????????

135-150-85 ? 125 ? 146

140-155-85 ? 130 ? 151

145-160-85 ? 135 ? 156

150-165-85 ? 140 ? 161

155-170-85 ? 145 ? 166

160-175-85 ? 150 ? 171

165-180-85 ? 155 ? 176

170-185-85 ? 160 ? 181

175-190-85 ? 165 ? 186

180-195-85 ? 170 ? 191

185-200-85 ? 175 ? 196

190-205-85 ? 180 ? 201

195-210-85 ? 187 ? 208

200-215-85 ? 192 ? 213

205-220-85 ? 197 ? 218

210-225-85 ? 202 ? 223

215-230-85 ? 207 ? 228

220-235-85 ? 212 ? 233

225-240-85 ? 216 ? 237

230-245-85 ? 221 ? 242

235-250-85 ? 226 ? 247

240-255-85 ? 230 ? 251

245-260-85 ? 236 ? 257

250-265-85 ? 241 ? 262

255-270-85 ? 246 ? 267

260-275-85 ? 251 ? 272

265-280-85 ? 256 ? 277

280-295-85 ? 270 ? 291

285-300-85 ? 275 ? 296

300-315-85 ? 290 ? 311

305-320-85 ? 295 ? 316

320-335-85 ? 310 ? 331

325-340-85 ? 315 ? 336

340-355-85 ? 329 ? 350

345-360-35 ? 334 ? 355

360-375-85 ? 349 ? 370

365-380-85 ? 354 ? 375

380-395-85 ? 369 ? 390

385-400-85 ? 376 ? 397

390-405-85 ? 379 ? 400

400-415-85 ? 389 ? 410

420-435-85 ? 409 ? 430

440-455-85 ? 429 ? 450

450-465-85 ? 439 ? 460

460-475-85 ? 449 ? 470

480-495-85 ? 469 ? 490

500-515-85 ? 489 ? 510

Посадочные места под уплотнения по конусной фаске

d - уплотняемый диаметр

Черт. 23

Таблица 20

мм

???????????????????????????????????????????????????????????????????????????

Сечение кольца ? G, ? M ?R, не более? S, не менее

d ?не более?(пред. откл. + 0,1)? ?

2 ? ? ? ?

???????????????????????????????????????????????????????????????????????????

1,4 ? 0,12 ? 2,0 ? 0,7 ? 4,0

?????????????????? ?????????????????????????????????

1,9 ? ? 2,5 ? 1,0 ?

?????????????????? ?????????????????????????????????????????????????

2,5 ? ? 3,3 ? 1,3 ? 5,0

???????????????????????????????????????????????????????????????????????????

3,0 ? 0,15 ? 4,2 ? 2,0 ? 6,0

?????????????????? ?????????????????????????????????????????????????

3,6 ? ? 5,0 ? 2,5 ? 7,0

???????????????????????????????????????????????????????????????????????????

4,6 ? 0,16 ? 6,3 ? 2,5 ? 9,0

???????????????????????????????????????????????????????????????????????????

5,8 ? 0,18 ? 7,8 ? 3,0 ? 10,0

?????????????????? ?????????????????????????????????????????????????

7,5 ? ? 10,2 ? 3,5 ? 12,0

???????????????????????????????????????????????????????????????????????????

8,5 ? 0,20 ? 11,5 ? 4,0 ? 14,0

Посадочные места для резьбовых соединений

--------------------------------

<*> Размер обеспечивается инструментом.

Черт. 24

Таблица 21

???????????????????????????????????????????????????????????????????????????

Обозначение ? d ? d ? d ? d ? d ? b ? h

типоразмера ? ? 5 ? 6 ? 7 ? 8 ? ?

???????????????????????????????????????????????????????????????????????????

005-007-14 ?М6 ? 6,5 ? 7,8 ? 4,4 ? 11 ? 2,1 ? 3,0

006-008-14 ?М8х1 ? 8,5 ? 9,8 ? 6,4 ? 13 ? ?

008-010-14 ?М10х1 ? 10,5 ? 11,8 ? 8,4 ? 15 ? ?

???????????????????????????????????????????????????????????????????????????

009-012-19 ?М12х1,5 ? 12,5 ? 13,8 ? 9,7 ? 17 ? 3,2 ? 4,0

011-014-19 ?М14х1,5 ? 14,5 ? 15,8 ? 11,7 ? 19 ? ?

013-016-19 ?М16х1,5 ? 16,5 ? 17,8 ? 13,7 ? 21 ? ?

015-018-19 ?М18х1,5 ? 18,5 ? 19,8 ? 15,7 ? 23 ? ?

017-020-19 ?М20х1,5 ? 20,5 ? 21,8 ? 17,7 ? 25 ? ?

019-022-19 ?М22х1,5 ? 22,5 ? 23,8 ? 19,7 ? 27 ? ?

021-024-19 ?М24х1,5 ? 24,5 ? 25,8 ? 21,7 ? 29 ? ?

???????????????????????????????????????????????????????????????????????????

024-028-25 ?М27х2 ? 27,5 ? 28,8 ? 24,0 ? 32 ? 4,5 ? 5,0

025-031-25 ?М30х2 ? 30,5 ? 31,8 ? 27,0 ? 35 ? ?

030-034-25 ?М33х2 ? 33,5 ? 35,3 ? 30,0 ? 39 ? ?

034-038-25 ?М36х2 ? 36,5 ? 38,3 ? 33,0 ? 42 ? ?

037-041-25 ?М39х2 ? 39,5 ? 41,3 ? 36,0 ? 45 ? ?

040-044-25 ?М42х2 ? 42,5 ? 44,3 ? 39,0 ? 48 ? ?

043-047-25 ?М45х2 ? 45,5 ? 47,3 ? 42,0 ? 51 ? ?

046-050-25 ?М48х2 ? 48,5 ? 50,3 ? 45,0 ? 54 ? ?

050-054-25 ?М52х2 ? 52,5 ? 54,3 ? 49,0 ? 58 ? ?

054-058-25 ?М56х2 ? 56,5 ? 58,3 ? 53,0 ? 62 ? ?

(Измененная редакция, Изм. N 1, 2, 3).

1.6. В подвижных пневматических устройствах должна обеспечиваться смазка трущихся поверхностей.

1.7. Скругление кромки

допускается выполнять любой кривой линией, не выходящей за пределы указанного радиуса.

(Измененная редакция, Изм. N 1, 2).

2. Рекомендации по монтажу колец

2.1. При установке резиновые кольца следует предохранять от перекосов, скручивания, механических повреждений и порезов.

Поверхности сопрягаемых деталей должны быть чистыми, не содержать абразивных продуктов и продуктов коррозии. Поверхность рекомендуется смазывать смазкой, инертной к материалу колец, или рабочими жидкостями, обладающими хорошими смазывающими свойствами.

(Измененная редакция, Изм. N 1).

2.2. Для облегчения монтажа необходимо предусмотреть заходные фаски в цилиндре, на поршне и штоке, указанные на черт. 25 а и б.

Черт. 25

Для уплотнения штока кольцами с внутренними диаметрами

более указанных в табл. 22 рекомендуется применять открытые канавки (черт. 25 в).

Таблица 22

мм

???????????????????????????????????????????????????????????????????????????

d ? 1,4 ? 1,9 ? 2,5 ? 3,0 ? 3,6 ? 4,6 ? 5,8 ? 7,5 ? 8,5

2 ? ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

d ? 30 ? 45 ? 55 ? 65 ? 80 ? 110 ? 130

1 ? ? ? ? ? ? ?

(Измененная редакция, Изм. N 1, 2).

2.3. Если в процессе монтажа кольцо проходит по отверстию, то, во избежание среза, делают кольцевые проточки (черт. 26). Если невозможно выполнить кольцевую проточку, то притупляют острые кромки.

Черт. 26

(Измененная редакция, Изм. N 1).

2.4. Для установки уплотнительных колец в наружные канавки рекомендуется применять конусные оправки (черт. 27).

Черт. 27

Если кольцо при монтаже проходит по резьбе, следует применять оправки, прикрывающие резьбу.

Диаметр оправки D устанавливается в зависимости от диаметра штока или поршня, а L - от расположения гнезд в соединении, в которые будет монтироваться уплотнительное кольцо. Толщина стенок конусной оправки выбирается равной 0,5 - 2 мм.

(Измененная редакция, Изм. N 1, 2).

2.5. Монтаж уплотнительных колец во внутренние канавки производят:

а) без применения инструментов, если внутренний диаметр цилиндра достаточно велик;

б) с помощью инструментов типа прямых отверток или отверток с концом, согнутым под углом 90°, при небольшом диаметре цилиндра или глубоком расположении канавки.

Инструменты для монтажа колец изготовляют из пластмассы или мягкого металла (например, алюминия или латуни) с закругленными краями.

2.6. Если монтаж колец во внутреннюю канавку затруднен, то рекомендуется применять цилиндрический ограничитель, который вводят в цилиндр до канавки со стороны, противоположной направлению ввода кольца в цилиндр.

Ограничитель представляет собой сплошной цилиндр с наружным диаметром, равным диаметру цилиндра, в который монтируется кольцо. Длину ограничителя выбирают в зависимости от расстояния до канавки (под уплотнительное кольцо) со стороны, противоположной направлению ввода кольца.

2.7. Кольца после демонтажа уплотнительного узла, находившегося в эксплуатации, повторно не применять.

(Измененная редакция, Изм. N 2).

3. Рекомендации по применению и монтажу защитных колец

3.1. Защитные кольца следует применять для предохранения от выдавливания резины в зазор под влиянием давления рабочей среды.

Защитные кольца устанавливают со стороны, противоположной направлению давления, а при двустороннем давлении - с обеих сторон уплотнительного кольца.

Защитные кольца применяют при радиальных зазорах свыше 0,02 мм при следующих условиях работы:

в подвижных соединениях при давлении свыше 10 МПа (100 кгс/см2);

в неподвижных соединениях при давлении свыше 20 МПа (200 кгс/см2);

при пульсирующем давлении свыше 10 МПа (100 кгс/см2);

в неподвижных соединениях с уплотнительными кольцами из резин на основе кремнийорганических и фторсиликоновых каучуков при давлении свыше 1 МПа (10 кгс/см2).

Допускается применять защитные кольца при меньших давлениях.

Ширина канавок под кольца должна быть увеличена на максимальную толщину защитных колец.

ИС NORMPROD: примечание.

ГОСТ 10589-87 утратил силу с 1 ноября 2017 года в связи с введением в действие ГОСТ 10589-2016 (Приказ Росстандарта от 02.03.2017 N 92-ст).

3.2. Защитные кольца должны изготавливаться из фторопласта по ГОСТ 10007-80, полиамидной смолы по ГОСТ 10589-87 или других материалов цельными, разрезными или спиральными по технической документации, утвержденной в установленном порядке. Толщина цельных защитных колец из фторопласта должна быть не менее

При уплотнении цилиндра или штока один из диаметров фторопластового кольца должен равняться номинальному диаметру цилиндра или штока, а другой - соответственно, равняться номинальному диаметру канавки

с предельными отклонениями по табл. 1, 1а настоящего приложения.

Предельные отклонения указаны для инструмента.

Поверхность защитных колец должна быть ровной, без царапин, задиров, заусенцев.

(Измененная редакция, Изм. N 1, 3).

3.3. Неразрезные защитные фторопластовые кольца монтируют в наружные канавки таким же способом, как уплотнительные кольца, но с последующим механическим осаживанием для устранения остаточного удлинения.

Кольца осаживают при помощи конусной втулки (черт. 28) и двух полуколец (черт. 29).

Черт. 28

Черт. 29

Внутренние поверхности конусной втулки должны иметь параметр шероховатости не более Ra 0,16 мкм по ГОСТ 2789-73. Размеры втулки должны выбирать в зависимости от диаметра штока или поршня, в канавку которого монтируют защитные фторопластовые кольца. Внутренний диаметр конусной втулки равен диаметру штока или поршня. Диаметр

, где h - толщина фторопластового кольца. Толщина стенки должна быть не более 8 мм.

Диаметр D (черт. 28) равен диаметру штока или поршня, в гнезде которого устанавливают защитное кольцо; диаметр d (черт. 29) выбирают равным диаметру штока или поршня по диаметру канавки. Ширина полуколец H должна быть равна ширине канавки без ширины фторопластового кольца.

Защитные кольца 1 и полукольца 2 устанавливают в канавки поршня (черт. 30), протаскивают несколько раз через конусную втулку до тех пор, пока они не будут проходить через нее свободно. После этого полукольца снимают и вместо них устанавливают уплотнительные кольца.

Черт. 30

Защитное кольцо после монтажа должно плотно прилегать к рабочей поверхности уплотнительного соединения (штока или цилиндра).

(Измененная редакция, Изм. N 1, 2).

3.4. Защитные кольца, установленные во внутренние канавки, расправляют конусными оправками (черт. 31).

Черт. 31

Диаметр оправки D равен диаметру уплотняемого штока.

(Измененная редакция, Изм. N 1).

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/17/gost_95706.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
