Описание
Источник публикации
М.: Издательство стандартов, 1990
Примечание к документу
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.
Введен в действие с 1 января 1978 года.
Взамен MH 1016-60.
Название документа
"ГОСТ 21942-76*. Втулки к патронам для плашек к токарно-револьверным станкам. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 18.06.1976 N 1475)
(ред. от 06.12.1982)

"ГОСТ 21942-76*. Втулки к патронам для плашек к токарно-револьверным станкам. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 18.06.1976 N 1475)
(ред. от 06.12.1982)


Введен в действие
Постановлением Госстандарта СССР
от 18 июня 1976 г. N 1475
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ К ПАТРОНАМ ДЛЯ ПЛАШЕК
К ТОКАРНО-РЕВОЛЬВЕРНЫМ СТАНКАМ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Sleeves of die chucks for turret lathes.
Design and dimensions
ГОСТ 21942-76*
Список изменяющих документов
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР N 4632 от 06.12.1982)
Группа Г27
Взамен
MH 1016-60
Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1976 г. N 1475 срок введения установлен с 01.01.1978.
Проверен в 1982 г.
Переиздание (ноябрь 1989 г.) с Изменением N 1, утвержденным в декабре 1982 г.; Пост. N 4632 от 06.12.1982 (ИУС 3-83).
1. Настоящий стандарт распространяется на втулки к патронам для нарезания резьбы от M1 до М36 круглыми плашками по ГОСТ 9740-71 к токарно-револьверным станкам.

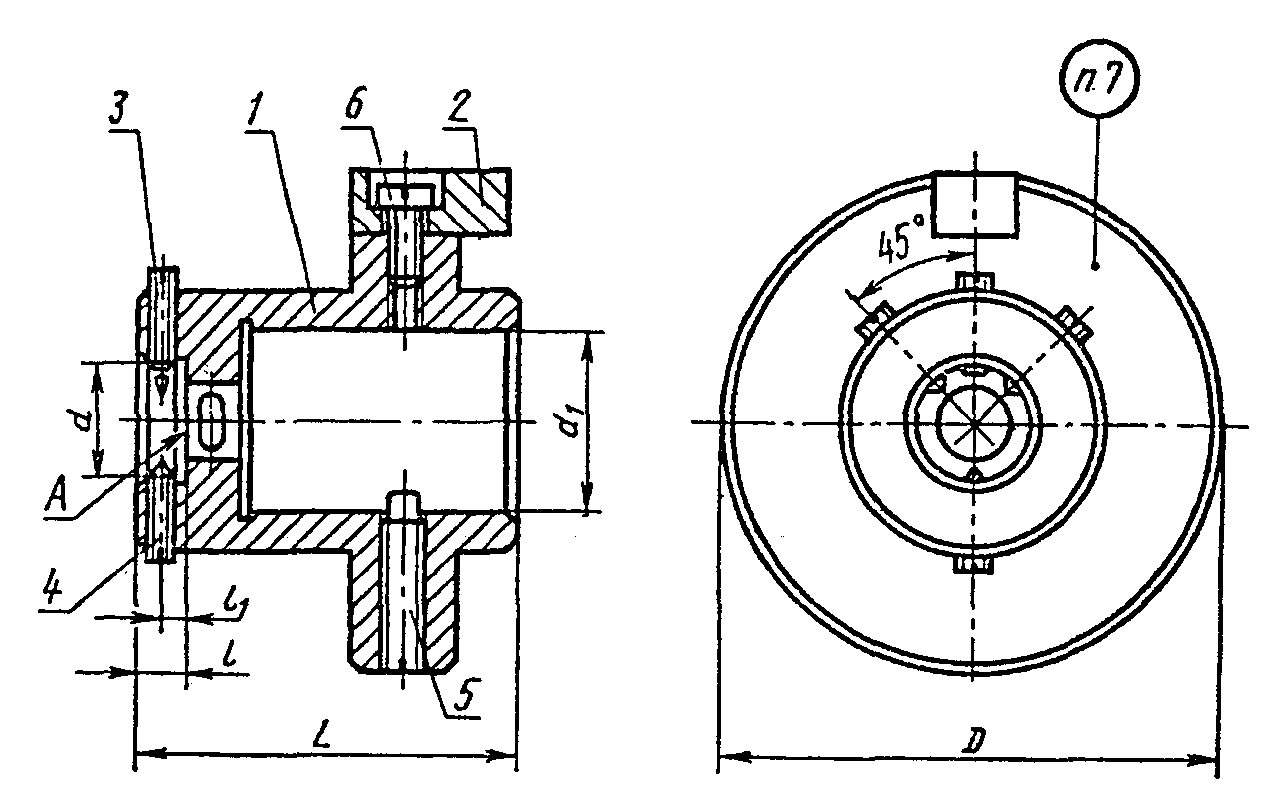

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.
Исполнение 1
Исполнение 2
1 - корпус; 2 - сухарь; 3 - винт;
4 - винт по ГОСТ 1476-84; 5 - винт по ГОСТ 1478-84;
6 - винт по ГОСТ 1491-80
мм
??????????????????????????????????????????????????????????????????
Обозна- ?При- ?Диапа-?Ис- ?d ? d ? D ? L ? l ? l ?Масса,
чение ?меня- ?зон ?пол-?H9 ? 1 ? ? ? ? 1 ?кг, не
втулок ?емость?наре- ?не- ? ? H9 ? ? ? ?+/- 0,1?более
? ?заемой?ние ? ? ? ? ? ? ?
? ?резьбы? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
6140-0201? ?От M1 ? 1 ?16 ? 26 ?70 ? 53 ?5,5 ? 2,1 ?0,529
?????????????????до M11? ????? ? ? ? ? ???????
6140-0202? ?включ.? ?20 ? ? ? ? ? ?0,526
????????????????? ? ? ? ? ? ????????????????????
6140-0203? ? ? ? ? ? ? ?7,0 ? 3,1 ?0,484
????????????????? ?????????? ? ?????? ? ???????
6140-0204? ? ? 2 ?25 ? ? ? 56 ? ? ?0,633
????????????????? ? ? ? ? ? ????????????????????
6140-0205? ? ? ? ? ? ? ?9,0 ? 4,0 ?0,694
????????????????? ? ????? ? ? ????????????????????
6140-0206? ? ? ?30 ? ? ? ?8,0 ? 3,5 ?0,683
????????????????? ? ? ? ? ? ????????????????????
6140-0207? ? ? ? ? ? ? ?11,0? 4,9 ?0,670
???????????????????????? ? ??????????????????????????????????
6140-0208? ?От М10? ? ? 46 ?108? 67 ?8,0 ? 3,5 ?1,550
?????????????????до М26? ? ? ? ? ????????????????????
6140-0209? ?включ.? ? ? ? ? ?11,0? 4,9 ?1,537
????????????????? ? ????? ? ? ????????????????????
6140-0211? ? ? ?38 ? ? ? ?10,0? 4,4 ?1,500
????????????????? ? ? ? ? ?????????????????????????
6140-0212? ? ? ? ? ? ? 70 ?14,0? 6,2 ?1,523
???????????????????????? ????? ? ?????????????????????????
6140-0213? ?От М10? ?45 ? ? ? 67 ?10,0? 4,4 ?1,599
?????????????????до М26? ? ? ? ?????????????????????????
6140-0214? ?включ.? ? ? ? ? 70 ?14,0? 6,2 ?1,641
????????????????? ? ? ? ? ?????????????????????????
6140-0215? ? ? ? ? ? ? 73 ?18,0? 8,2 ?1,671
????????????????? ? ????? ? ?????????????????????????
6140-0216? ? ? ?55 ? ? ? 67 ?12,0? 5,4 ?1,842
????????????????? ? ? ? ? ?????????????????????????
6140-0217? ? ? ? ? ? ? 71 ?16,0? 7,2 ?1,906
????????????????? ? ? ? ? ?????????????????????????
6140-0218? ? ? ? ? ? ? 78 ?22,0? 10,0 ?2,037
???????????????????????? ? ?????????? ????????????????????
6140-0219? ?От М22? ? ? 58 ?120? ?12,0? 5,4 ?2,016
?????????????????до М36? ? ? ? ?????????????????????????
6140-0221? ?включ.? ? ? ? ? 82 ?16,0? 7,2 ?2,174
????????????????? ? ? ? ? ?????????????????????????
6140-0222? ? ? ? ? ? ? 88 ?22,0? 10,0 ?2,375
????????????????? ? ????? ? ?????????????????????????
6140-0223? ? ? ?65 ? ? ? 80 ?14,0? 6,2 ?2,571
????????????????? ? ? ? ? ?????????????????????????
6140-0224? ? ? ? ? ? ? 85 ?18,0? 8,2 ?2,657
????????????????? ? ? ? ? ?????????????????????????
6140-0225? ? ? ? ? ? ? 90 ?25,0? 11,5 ?2,715
Пример условного обозначения втулки размерами d = 16 мм, = 26 мм и l = 5,5 мм:
Втулка 6140-0201 ГОСТ 21942-76
(Измененная редакция, Изм. N 1).
3. Конструкция и размеры деталей втулок указаны в рекомендуемом Приложении.
4. Допуск радиального биения отверстия d относительно оси отверстия - по 6-й степени точности ГОСТ 24643-81.
5. Допуск торцевого биения поверхности А относительно оси отверстия - по 8-й степени точности ГОСТ 24643-81.
4, 5. (Измененная редакция, Изм. N 1).
6. Остальные технические требования - по ГОСТ 17166-71.
7. Маркировать: обозначение втулки и товарный знак предприятия-изготовителя.
Приложение
Рекомендуемое
КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ВТУЛОК

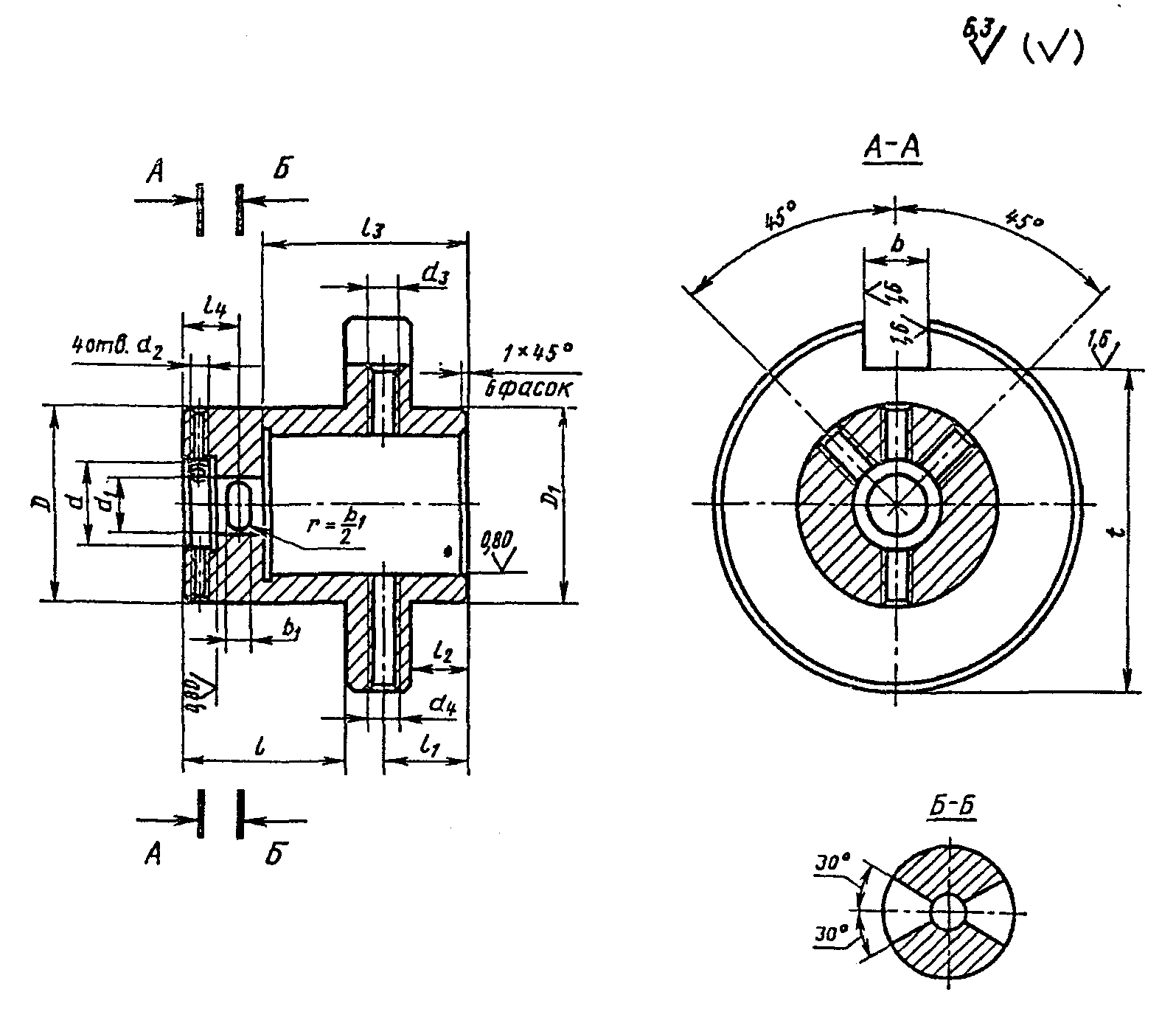

1. Конструкция и размеры корпуса (поз. 1) должны соответствовать указанным на черт. 1 и в табл. 1.
Исполнение 1
Исполнение 2
Черт. 1
Таблица 1
мм
?????????????????????????????????????????????????????????????????????
Обозна- ?Ис- ?d ?d ?d ?d ?d ?b ?b ?D ?D ?l ?l ?l ?l ? l ? t ?Масса,
чение ?пол-?H9? 1? 2? 3? 4?H9? 1? ? 1? ? 1? 2? 3? 4 ? ?кг, не
втулок ?не- ? ?H9? ? ? ? ? ? ? ? ? ? ? ? ? ?более
?ние ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????
6140-0201? 1 ?16?10?М4?М5?М6?12?4 ?36?36?30?16?10?39?10,0?61 ?0,512
?????????? ???? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????
6140-0202? ?20? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0,509
?????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ?????? ???????
6140-0203? ? ? ? ? ? ? ? ? ? ? ? ? ? ?10,5? ?0,467
???????????????????????? ? ? ? ???? ???? ? ? ?????? ???????
6140-0204? 2 ?25?14?М5? ? ? ? ?42? ?33? ? ? ?12,0? ?0,610
?????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ?????? ???????
6140-0205? ? ? ? ? ? ? ? ? ? ? ? ? ? ?13,0? ?0,674
?????????? ???? ? ? ? ? ? ???? ? ? ? ? ?????? ???????
6140-0206? ?30? ? ? ? ? ? ?46? ? ? ? ? ?12,5? ?0,663
?????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ?????? ???????
6140-0207? ? ? ? ? ? ? ? ? ? ? ? ? ? ?14,0? ?0,649
?????????? ? ? ? ??????????????????????????????? ???????????
6140-0208? ? ? ? ?М6?М8?16?5 ?60?60?40?19?12?47? ?98 ?1,514
?????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ?????? ???????
6140-0209? ? ? ? ? ? ? ? ? ? ? ? ? ? ?15,5? ?1,500
?????????? ?????????? ? ? ? ? ? ? ? ? ? ?????? ???????
6140-0211? ?38?18?М6? ? ? ? ? ? ? ? ? ? ?15,0? ?1,463
?????????? ? ? ? ? ? ? ? ? ? ???? ? ? ?????? ???????
6140-0212? ? ? ? ? ? ? ? ? ? ?43? ? ? ?18,5? ?1,486
?????????? ??????? ? ? ? ? ???? ???? ? ? ?????? ???????
6140-0213? ?45?22? ? ? ? ? ?65? ?40? ? ? ?15,0? ?1,561
?????????? ? ? ? ? ? ? ? ? ? ???? ? ? ?????? ???????
6140-0214? ? ? ? ? ? ? ? ? ? ?43? ? ? ?18,5? ?1,603
?????????? ? ? ? ? ? ? ? ? ? ???? ? ? ?????? ???????
6140-0215? ? ? ? ? ? ? ? ? ? ?46? ? ? ?22,0? ?1,634
?????????? ?????????? ? ? ? ???? ???? ? ? ?????? ???????
6140-0216? ?55?30?М8? ? ? ? ?75? ?40? ? ? ?16,0? ?1,795
?????????? ? ? ? ? ? ? ? ? ? ???? ? ? ?????? ???????
6140-0217? ? ? ? ? ? ? ? ? ? ?44? ? ? ?20,0? ?1,859
?????????? ? ? ? ? ? ? ? ? ? ???? ? ? ?????? ???????
6140-0218? ? ? ? ? ? ? ? ? ? ?51? ? ? ?26,0? ?1,990
?????????? ? ? ? ???? ??????? ???????????????????????????????
6140-0219? ? ? ? ?М8? ?18?6 ? ?75?46?22?15?55?17,5?109?1,956
?????????? ? ? ? ? ? ? ? ? ? ???? ? ? ?????? ???????
6140-0221? ? ? ? ? ? ? ? ? ? ?50? ? ? ?21,5? ?2,114
?????????? ? ? ? ? ? ? ? ? ? ???? ? ? ?????? ???????
6140-0222? ? ? ? ? ? ? ? ? ? ?56? ? ? ?27,5? ?2,315
?????????? ??????? ? ? ? ? ???? ???? ? ? ?????? ???????
6140-0223? ?65?40? ? ? ? ? ?85? ?48? ? ? ?19,5? ?2,511
?????????? ? ? ? ? ? ? ? ? ? ???? ? ? ?????? ???????
6140-0224? ? ? ? ? ? ? ? ? ? ?53? ? ? ?24,0? ?2,597
?????????? ? ? ? ? ? ? ? ? ? ???? ? ? ?????? ???????
6140-0225? ? ? ? ? ? ? ? ? ? ?58? ? ? ?30,0? ?2,656
1.1. Материал - сталь марки 40Х по ГОСТ 4543-71 или сталь марки 45 по ГОСТ 1050-74 <*>.
--------------------------------
<*> С 01.01.1991 ГОСТ 1050-88.
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
1.2. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 7Н по ГОСТ 16093-81.
1.3. Фаски под резьбу - по ГОСТ 10549-80.
1.4. Канавки для выхода шлифовального круга - по ГОСТ 8820-69.
1.5. Допуски углов - АТ17 по ГОСТ 8908-81.
1.6. Покрытие - Хим. Окс. прм. - по ГОСТ 9.306-85.
2. Конструкция и размеры сухаря (поз. 2) должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
мм
??????????????????????????????????????????????????????????????????
Обозначение втулок ? В ? H ? L ? l ? l ?альфа ?Масса,
? h8 ? ? ? ? 1 ? +30' ?кг, не
? ? ? ? ? ? ? более
??????????????????????????????????????????????????????????????????
6140-0201 - 6140-0207? 12 ? 9 ? 22 ? 7 ? 10 ? 9° ? 0,013
??????????????????????????????????????????????????????????????????
6140-0208 - 6140-0218? 16 ? 10 ? 25 ? 8 ? 11 ? 8° ? 0,025
???????????????????????????????????????????????????? ????????
6140-0219 - 6140-0225? 18 ? 11 ? 30 ? 10 ? 12 ? ? 0,038
2.1. Материал - сталь марки 40Х по ГОСТ 4543-71.
2.2. Твердость - 46,5... 51,5 HRC.
2.3. Сквозные отверстия под винты - по ГОСТ 11284-75.
2.4. Опорные поверхности под винты - по ГОСТ 12876-67.
2.5. Неуказанные предельные отклонения размеров: H14, h14, .
2.6. Покрытие - Хим. Окс. прм. - по ГОСТ 9.306-85.
3. Конструкция и размеры винта (поз. 3) должны соответствовать указанным на черт. 3 и в табл. 3.
Черт. 3
Таблица 3
мм
??????????????????????????????????????????????????????????????????
Обозначение втулок ?d ?L ? b ? h ? l ? с ?Масса,
? ? ?????????????? t ? ? ?кг, не
? ? ?номин.?поле ? 2 ? ? ?более
? ? ? ?до- ?+/- --- ? ? ?
? ? ? ?пуска? 2 ? ? ?
??????????????????????????????????????????????????????????????????
6140-0201 - 6140-0203?М4?14? 0,6 ? H13 ? 1,4 ?2,0?0,5 ?0,0010
????????????????????????? ???????? ??????????? ????????????
6140-0204 - 6140-0207?М5? ? 0,8 ? ? 1,8 ? ?1,0 ?0,0015
?????????????????????? ???? ? ? ? ? ???????
6140-0208 - 6140-0209? ?20? ? ? ? ? ?0,0022
??????????????????????????????????????????????????????? ???????
6140-0211 - 6140-0218?М6?16? 1,0 ? H14 ? 2,0 ?2,5? ?0,0025
????????????????????????? ???????? ??????????????????????????
6140-0219 - 6140-0225?М8? ? 1,2 ? ? 2,5 ?3,0?1,5 ?0,0075
ИС NORMPROD: примечание.
Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88.
3.1. Материал - сталь марки 45 по ГОСТ 1050-74.
3.2. Твердость - 36,5... 41,5 HRC.
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
3.3. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 8g по ГОСТ 16093-81.
3.4. Неуказанные предельные отклонения размеров: h14, .
3.5. Покрытие - Хим. Окс. прм. - по ГОСТ 9.306-85.
(Измененная редакция, Изм. N 1).
