Название документа
"ГОСТ 4860.2-83. Сальники для электрических кабелей и проводов. Конструкция и основные размеры"
(утв. Постановлением Госстандарта СССР 19.12.1983)
"ГОСТ 4860.2-83. Сальники для электрических кабелей и проводов. Конструкция и основные размеры"
(утв. Постановлением Госстандарта СССР 19.12.1983)
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 19 декабря 1983 года
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
САЛЬНИКИ ДЛЯ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ И ПРОВОДОВ
КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ
Glands for electric cables and wires.
Design and basic dimensions
ГОСТ 4860.2-83
ОКП 64 4990
Взамен
ГОСТ 4860.8-76
Срок действия
с 1 января 1985 года
до 1 января 1995 года
1. Настоящий стандарт распространяется на сальники и их детали (гнезда, нажимные и привертные гайки, шайбы, заглушки, прокладки), предназначенные для уплотнения прохода одиночных электрических кабелей и проводов.
2. Конструкция, размеры и масса сальников и их деталей должны соответствовать указанным на
черт. 1 -
19 и в
табл. 1 -
19:
гнезд - на
черт. 7 -
12 и в
табл. 7 -
12. Допускается применение гнезд с другими размерами, если они конструктивно выполнены совместно с корпусом изделия. Например, гнездо сальника с корпусом аппаратуры, изготовленные методом литья;
(Измененная редакция, Изм. N 1).
Сальник односторонний типа СКРО
1 - гнездо; 2 - нажимная гайка исполнения 1 или 2;
3 - шайба
Размеры, мм
??????????????????????????????????????????????????????????????????
Типо- ?Наружные ?d ? d ?Обозна-? D ?D ? L, ? Шайба ? Масса
размер ?диаметры ? ? 1 ?чение ? ? 1? не ? ?(сталь),
сальника?кабелей и? ? ?резьбы ? ? ?более? ? кг, не
?проводов ? ? ? ? ? ? ? ? более
??????????????????????????????????????????????????????????????????
СКРО16 ?От 4 до ?10?8 ?М16x1 ?21,9 ?12?37 ?8 х 14 ?0,050
?8 включ. ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
СКРО27 ?Св. 8 до ?20?18 ?М27x1,5?36,9 ?24?49 ?12 х 4 ?0,130
?18 включ.? ? ? ? ? ? ?14 х 24?0,130
? ? ? ? ? ? ? ?16 х 24?0,128
? ? ? ? ? ? ? ?18 х 24?0,123
??????????????????????????????????????????????????????????????????
СКРО42 ?Св. 18 до?32?30 ?М42x2 ?53,0 ?36?67 ?20 х 38?0,313
?30 включ.? ? ? ? ? ? ?22 х 38?0,325
? ? ? ? ? ? ? ?24 х 38?0,323
? ? ? ? ? ? ? ?26 х 38?0,321
? ? ? ? ? ? ? ?28 х 38?0,319
? ? ? ? ? ? ? ?30 х 38?0,317
??????????????????????????????????????????????????????????????????
СКРО60 ?Св. 30 до?45?40 ?М60x3 ?75,0 ?50?75 ?32 х 55?0,737
?40 включ.? ? ? ? ? ? ?34 х 55?0,777
? ? ? ? ? ? ? ?36 х 55?0,771
? ? ? ? ? ? ? ?40 х 55?0,759
??????????????????????????????????????????????????????????????????
СКРО76 ?Св. 40 до?60?56 ?М76x3 ?92,4 ?64?83 ?44 х 71?1,191
?56 включ.? ? ? ? ? ? ?48 х 71?1,179
? ? ? ? ? ? ? ?52 х 71?1,159
? ? ? ? ? ? ? ?56 х 71?1,151
??????????????????????????????????????????????????????????????????
СКРО90 ?Св. 56 до?80?70 ?М90x3 ?103,9?82?86 ?60 х 84?1,224
?70 включ.? ? ? ? ? ? ?64 х 84?1,206
? ? ? ? ? ? ? ?70 х 84?1,176
Сальник односторонний типа СКСО
1 - гнездо; 2 - нажимная гайка исполнения 1 или 2;
3 - шайба
Черт. 2
Таблица 2
Размеры, мм
??????????????????????????????????????????????????????????????????
Типо- ? Наружные ? d ?Обозна-? D ? L, ? Шайба ? Масса
размер ? диаметры ? ?чение ? ? не ? ?(сталь),
сальника? кабелей и ? ?резьбы ? ?более? ? кг, не
? проводов ? ? ? ? ? ? более
??????????????????????????????????????????????????????????????????
СКСО16 ?От 4 до ?10 ?М16x1 ?21,9 ?29 ?5 х 14 ?0,01
?8 включ. ? ? ? ? ?8 х 14 ?0,03
??????????????????????????????????????????????????????????????????
СКСО27 ?Св. 8 до ?20 ?М27x1,5?36,9 ?41 ?12 х 24 ?0,09
?18 включ. ? ? ? ? ?14 х 24 ?0,09
? ? ? ? ? ?16 х 24 ?0,09
? ? ? ? ? ?18 х 24 ?0,09
??????????????????????????????????????????????????????????????????
СКСО42 ?Св. 18 до ?32 ?М42x2 ?53,0 ?56 ?20 х 38 ?0,26
?30 включ. ? ? ? ? ?22 х 38 ?0,27
? ? ? ? ? ?24 х 38 ?0,27
? ? ? ? ? ?26 х 38 ?0,27
? ? ? ? ? ?28 х 38 ?0,26
? ? ? ? ? ?30 х 38 ?0,26
??????????????????????????????????????????????????????????????????
СКСО60 ?Св. 30 до ?45 ?М60x3 ?75,0 ?64 ?32 х 55 ?0,71
?40 включ. ? ? ? ? ?34 х 55 ?0,71
? ? ? ? ? ?36 х 55 ?0,70
? ? ? ? ? ?40 х 55 ?0,69
??????????????????????????????????????????????????????????????????
СКСО76 ?Св. 40 до ?60 ?М76x3 ?92,4 ?69 ?44 х 71 ?0,90
?56 включ. ? ? ? ? ?48 х 71 ?0,89
? ? ? ? ? ?52 х 71 ?0,88
? ? ? ? ? ?56 х 71 ?0,87
??????????????????????????????????????????????????????????????????
СКСО90 ?Св. 56 до ?80 ?М90x3 ?103,9?72 ?60 х 84 ?1,06
?70 включ. ? ? ? ? ?64 х 84 ?1,05
? ? ? ? ? ?70 х 84 ?1,04
Примечание. Диаметр отверстия в аппаратуре или переборке должен быть равен внутреннему диаметру шайбы.
Сальник двусторонний типа СКСД
1 - гнездо; 2 - нажимная гайка исполнения 1;
3 - шайба
Черт. 3
Таблица 3
Размеры, мм
??????????????????????????????????????????????????????????????????
Типо- ? Наружные ? d ?Обозна-? D ? L, ? Шайба ? Масса
размер ? диаметры ? ?чение ? ? не ? ?(сталь),
сальника?кабелей и ? ?резьбы ? ?более ? ? кг, не
? проводов ? ? ? ? ? ? более
??????????????????????????????????????????????????????????????????
СКСД16 ?От 4 до ?10 ?М16x1 ?21,9 ?61 ?8 х 14 ?0,08
?8 включ. ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
СКСД27 ?Св. 8 до ?20 ?М27x1,5?36,9 ?86 ?12 х 24 ?0,20
?18 включ. ? ? ? ? ?14 х 24 ?0,20
? ? ? ? ? ?16 х 24 ?0,20
? ? ? ? ? ?18 х 24 ?0,19
??????????????????????????????????????????????????????????????????
СКСД42 ?Св. 18 до ?32 ?М42x2 ?53,0 ?115 ?20 х 38 ?0,54
?30 включ. ? ? ? ? ?22 х 38 ?0,53
? ? ? ? ? ?24 х 38 ?0,53
? ? ? ? ? ?26 х 38 ?0,52
? ? ? ? ? ?28 х 38 ?0,52
? ? ? ? ? ?30 х 38 ?0,53
??????????????????????????????????????????????????????????????????
СКСД60 ?Св. 30 до ?45 ?М60x3 ?75,0 ?131 ?32 х 55 ?1,44
?40 включ. ? ? ? ? ?34 х 55 ?1,44
? ? ? ? ? ?36 х 55 ?1,43
? ? ? ? ? ?40 х 55 ?1,42
??????????????????????????????????????????????????????????????????
СКСД76 ?Св. 40 до ?60 ?М76x3 ?92,4 ?142 ?44 х 71 ?1,83
?56 включ. ? ? ? ? ?48 х 71 ?1,82
? ? ? ? ? ?52 х 71 ?1,81
? ? ? ? ? ?56 х 71 ?1,80
??????????????????????????????????????????????????????????????????
СКСД90 ?Св. 56 до ?80 ?М90x3 ?103,9?147 ?60 х 84 ?2,19
?70 включ. ? ? ? ? ?64 х 84 ?1,82
? ? ? ? ? ?70 х 84 ?1,79

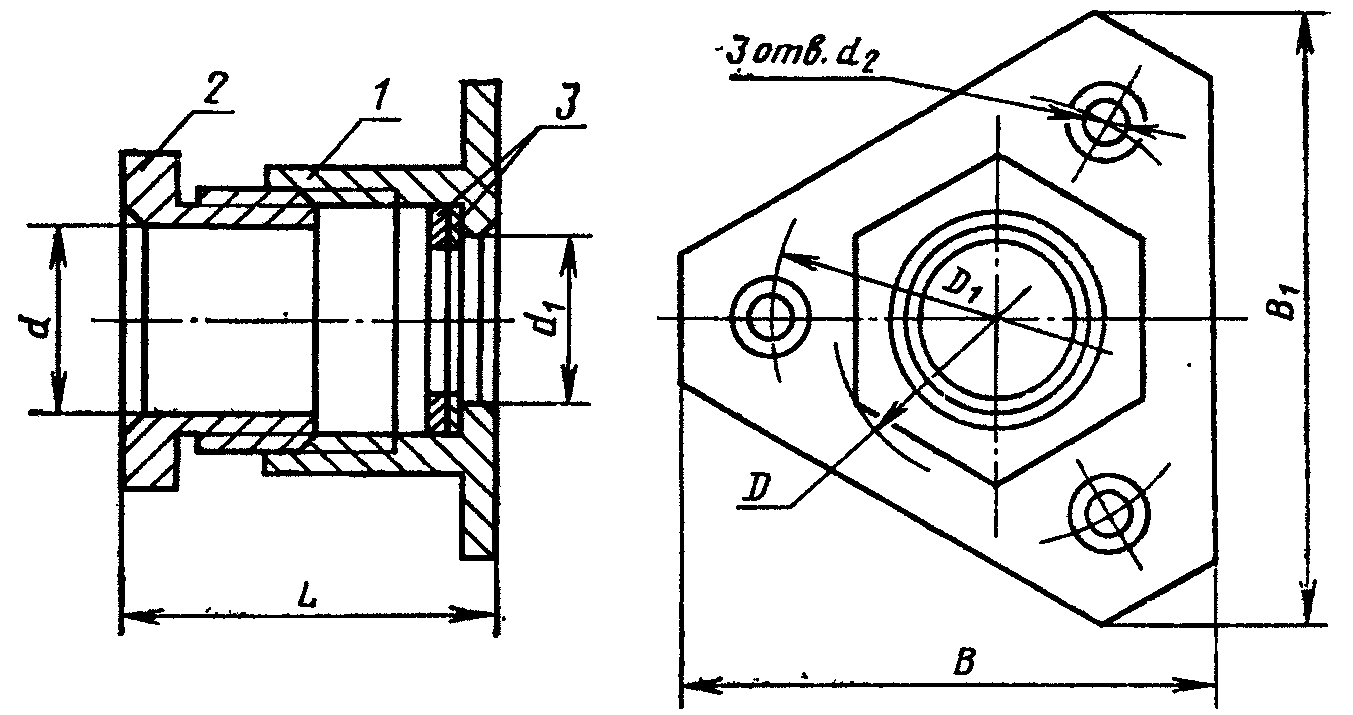

Сальник фланцевый типа СКПФ
1 - гнездо; 2 - нажимная гайка исполнения 1 или 2;
3 - шайба
Черт. 4
Таблица 4
Размеры, мм
???????????????????????????????????????????????????????????????????????
Типо- ?Наружные ?d ?d ?d ?Обозна-? D ?D ? L, ?В ?В ? Шайба ? Масса
размер?диаметры ? ? 1? 2 ?чение ? ? 1? не ? ? 1? ?(сталь),
саль- ?кабелей и? ? ? ?резьбы ? ? ?более? ? ? ? кг, не
ника ?проводов ? ? ? ? ? ? ? ? ? ? ? более
???????????????????????????????????????????????????????????????????????
СКПФ16?От 4 до ?10?8 ?4,5?М16x1 ?21,9?34?32 ?37?42?8 х 14 ?0,06
?8 включ. ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????
СКПФ27?Св. 8 до ?20?16?5,5?М27x1,5?36,9?46?44 ?50?57?12 х 24?0,15
?16 включ.? ? ? ? ? ? ? ? ? ?14 х 24?0,14
? ? ? ? ? ? ? ? ? ? ?16 х 24?0,14
???????????????????????????????????????????????????????????????????????
СКПФ42?Св. 16 до?32?28?6,6?М42x2 ?53,0?62?60 ?64?73?18 х 38?0,33
?28 включ.? ? ? ? ? ? ? ? ? ?20 х 38?0,33
? ? ? ? ? ? ? ? ? ? ?22 х 38?0,32
? ? ? ? ? ? ? ? ? ? ?24 х 38?0,32
? ? ? ? ? ? ? ? ? ? ?26 х 38?0,32
? ? ? ? ? ? ? ? ? ? ?28 х 38?0,32
???????????????????????????????????????????????????????????????????????
СКПФ52?Св. 28 до?40?38?6,6?М52x2 ?63,5?76?68 ?79?90?30 х 48?0,52
?38 включ.? ? ? ? ? ? ? ? ? ?32 х 48?0,51
? ? ? ? ? ? ? ? ? ? ?38 х 48?0,50
Сальник трубный типа СКПТ
1 - гнездо; 2 - нажимная гайка исполнения 1; 3 - шайба
Черт. 5
Таблица 5
Размеры, мм
??????????????????????????????????????????????????????????????????
Типо- ?Наружные ?d ? Обозначение ? D ?L, не ? Шайба ? Масса
размер ?диаметры ? ? резьбы ? ?более ? ?(сталь),
сальника?кабелей и? ? ? ? ? ? кг, не
?проводов ? ? ? ? ? ? более
??????????????????????????????????????????????????????????????????
СКПТ16 ?От 4 до ?10?М16x1 ?3/8" ?21,9 ?39 ?8 х 14 ?0,05
?8 включ. ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
СКПТ27 ?Св. 8 до ?20?М27x1,5?3/4" ?36,9 ?50 ?12 х 24?0,13
?18 включ.? ? ? ? ? ?14 х 24?
? ? ? ? ? ? ?16 х 24?
? ? ? ? ? ? ?18 х 24?
??????????????????????????????????????????????????????????????????
СКПТ42 ?Св. 18 до?32?М42x2 ?1 1/4"?53,0 ?74 ?20 х 38?0,44
?30 включ.? ? ? ? ? ?????????????????
? ? ? ? ? ? ?32 х 28?0,43
? ? ? ? ? ? ?24 х 38?
? ? ? ? ? ? ?26 х 38?
? ? ? ? ? ? ?????????????????
? ? ? ? ? ? ?28 х 38?0,42
? ? ? ? ? ? ?30 х 38?0,43
??????????????????????????????????????????????????????????????????
СКПТ60 ?Св. 30 до?45?М60x3 ?2" ?75,0 ?89 ?32 х 55?1,00
?40 включ.? ? ? ? ? ?34 х 55?
? ? ? ? ? ? ?????????????????
? ? ? ? ? ? ?36 х 55?0,99
? ? ? ? ? ? ?40 х 55?0,98
??????????????????????????????????????????????????????????????????
СКПТ76 ?Св. 40 до?60?М76x3 ?2 1/2"?92,4 ?94 ?44 х 71?1,39
?56 включ.? ? ? ? ? ?48 х 71?1,38
? ? ? ? ? ? ?52 х 71?1,36
? ? ? ? ? ? ?56 х 71?1,35
??????????????????????????????????????????????????????????????????
СКПТ90 ?Св. 56 до?80?М90x3 ?3" ?103,9?99 ?60 х 84?1,72
?70 включ.? ? ? ? ? ?64 х 84?1,71
? ? ? ? ? ? ?70 х 84?1,68
Сальник пластмассовый типа СКПП
1 - гнездо; 2 - нажимная гайка исполнения 3; 3 - шайба;
4 - привертная гайка
Размеры, мм
??????????????????????????????????????????????????????????????????
Типоразмер?Наружные диа- ? d ?Обозначе-? D ?L, не ? Шайба ?Масса,
сальника ?метры кабелей ? ?ние ? ?более ? ?кг, не
?и проводов ? ?резьбы ? ? ? ?более
??????????????????????????????????????????????????????????????????
СКПП18 ?От 4 до ?10 ?М18x2 ?32 ?92 ?8 х 14 ?0,05
?10 включ. ? ? ? ? ?10 х 14?0,05
??????????????????????????????????????????????????????????????????
СКПП24 ?Св. 10 до ?14 ?М24x2 ?38 ?96 ?12 х 20?0,09
?14 включ. ? ? ? ? ?14 х 20?0,09
??????????????????????????????????????????????????????????????????
СКПП33 ?Св. 14 до ?20 ?М33x2 ?48 ?100 ?18 х 30?0,20
?24 включ. ? ? ? ? ?20 х 30?0,19
??????????? ?????????????????????????????????????????
СКПП39 ? ?25 ?М39x3 ?56 ?112 ?22 х 34?0,28
? ? ? ? ? ?24 х 34?0,28
??????????????????????????????????????????????????????????????????
СКПП48 ?Св. 24 до ?32 ?М48x3 ?68 ?121 ?30 х 44?0,45
?32 включ. ? ? ? ? ?32 х 44?0,44
??????????????????????????????????????????????????????????????????
СКПП64 ?Св. 32 до ?45 ?М64x4 ?88 ?133 ?36 х 58?0,79
?44 включ. ? ? ? ? ?40 х 58?0,77
? ? ? ? ? ?42 х 58?0,77
? ? ? ? ? ?44 х 58?0,76
??????????????????????????????????????????????????????????????????
СКПП72 ?Св. 44 до ?50 ?М72x4 ?95 ?138 ?48 х 64?0,92
?50 включ. ? ? ? ? ?50 х 64?0,91
??????????????????????????????????????????????????????????????????
СКПП80 ?Св. 50 до ?60 ?М80x4 ?105?142 ?54 х 74?1,03
?60 включ. ? ? ? ? ?58 х 74?1,01
? ? ? ? ? ?60 х 74?1,00
??????????????????????????????????????????????????????????????????
СКПП90 ?Св. 60 до ?70 ?М90x4 ?115?151 ?64 х 84?1,23
?70 включ. ? ? ? ? ?68 х 84?1,21
? ? ? ? ? ?70 х 84?1,20
??????????????????????????????????????????????????????????????????
СКПП100 ?Св. 70 до ?80 ?М100x4 ?125?151 ?72 х 93?1,76
?78 включ. ? ? ? ? ?74 х 93?1,75
? ? ? ? ? ?78 х 93?1,72
Примечание. В
табл. 1 - 6. Диаметры кабелей указаны с плюсовым допуском.
Гнездо сальника типа СКРО
Размеры, мм
??????????????????????????????????????????????????????????????????
d ? Обозначение ? D ? D ? l ? L ?Масса (сталь),
? резьбы ? ? 1 ? ? ?кг, не более
??????????????????????????????????????????????????????????????????
8 ?М16x1 ?20 ?12 ?18 ?23 ?0,03
18 ?М27x1,5 ?32 ?24 ?26 ?31 ?0,08
30 ?М42x2 ?48 ?36 ?35 ?42 ?0,17
40 ?М60x3 ?68 ?50 ?39 ?46 ?0,36
56 ?М76x3 ?85 ?64 ?43 ?52 ?0,56
70 ?М90x3 ?100 ?82 ?45 ?54 ?0,74
Гнездо сальника типа СКСО
Черт. 8
Таблица 8
Размеры, мм
??????????????????????????????????????????????????????????????????
Обозначение резьбы ? D ? L ? Масса (сталь), кг, не более
??????????????????????????????????????????????????????????????????
М16x1 ?20 ?15 ?0,02
М27x1,5 ?32 ?23 ?0,05
М42x2 ?48 ?31 ?0,12
М60x3 ?68 ?35 ?0,33
М76x3 ?85 ?38 ?0,33
М90x3 ?100 ?40 ?0,65
Гнездо сальника типа СКСД
Черт. 9
Таблица 9
Размеры, мм
??????????????????????????????????????????????????????????????????
Обозначение резьбы ? D ? L ? Масса (сталь), кг, не более
??????????????????????????????????????????????????????????????????
М16x1 ?20 ?33 ?0,04
М27x1,5 ?32 ?50 ?0,11
М42x2 ?48 ?65 ?0,25
М60x3 ?68 ?73 ?0,69
М76x3 ?85 ?80 ?0,70
М90x3 ?100 ?83 ?1,36

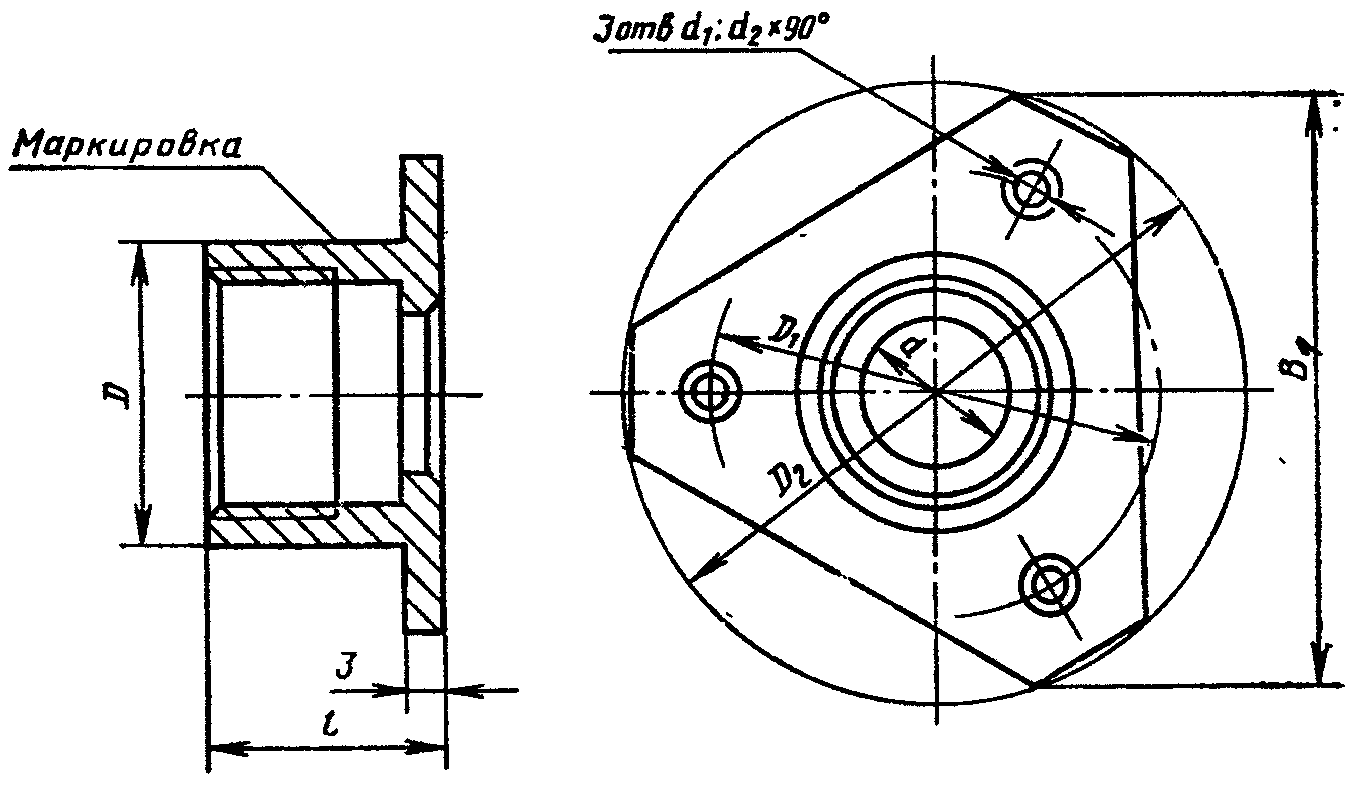

Гнездо сальника типа СКПФ
Черт. 10
Таблица 10
Размеры, мм
??????????????????????????????????????????????????????????????????
d ? d ? d ?Обозна- ? D ? D ? D ? B ? l ? Масса, кг,
? 1 ? 2 ?чение ? ? 1 ? 2 ? 1 ? ? не более
? ? ?резьбы ? ? ? ? ? ????????????????
? ? ? ? ? ? ? ? ?сталь ?прессо-
? ? ? ? ? ? ? ? ? ?вочный
? ? ? ? ? ? ? ? ? ?материал
??????????????????????????????????????????????????????????????????
8 ?4,5 ?8 ?М16x1 ?20 ?34 ?46 ?42 ?18 ?0,04 ?0,012
??????????????????????????????????????????????????????????????????
16 ?5,5 ?10 ?М27x1,5 ?32 ?46 ?60 ?57 ?26 ?0,09 ?0,026
??????????????????????????????????????????????????????????????????
28 ?6,6 ?12 ?М42x2 ?46 ?62 ?78 ?73 ?35 ?0,17 ?0,049
????? ? ????????????????????????????????????????????????????
38 ? ? ?М52x2 ?58 ?76 ?95 ?90 ?39 ?0,29 ?0,082
Гнездо сальника типа СКПТ
Черт. 11
Размеры, мм
??????????????????????????????????????????????????????????????????
Обозначение резьбы ? D ? L ?Масса (сталь), кг, не более
??????????????????????????????????????????????????????????????????
М16x1 ?3/8" ?20 ?25 ?0,03
М27x1,5 ?3/4" ?32 ?38 ?0,08
М42x2 ?1 1/4" ?48 ?49 ?0,28
М60x3 ?2" ?68 ?60 ?0,59
М76x3 ?2 1/2" ?85 ?63 ?0,77
М90x3 ?3" ?100 ?67 ?1,25

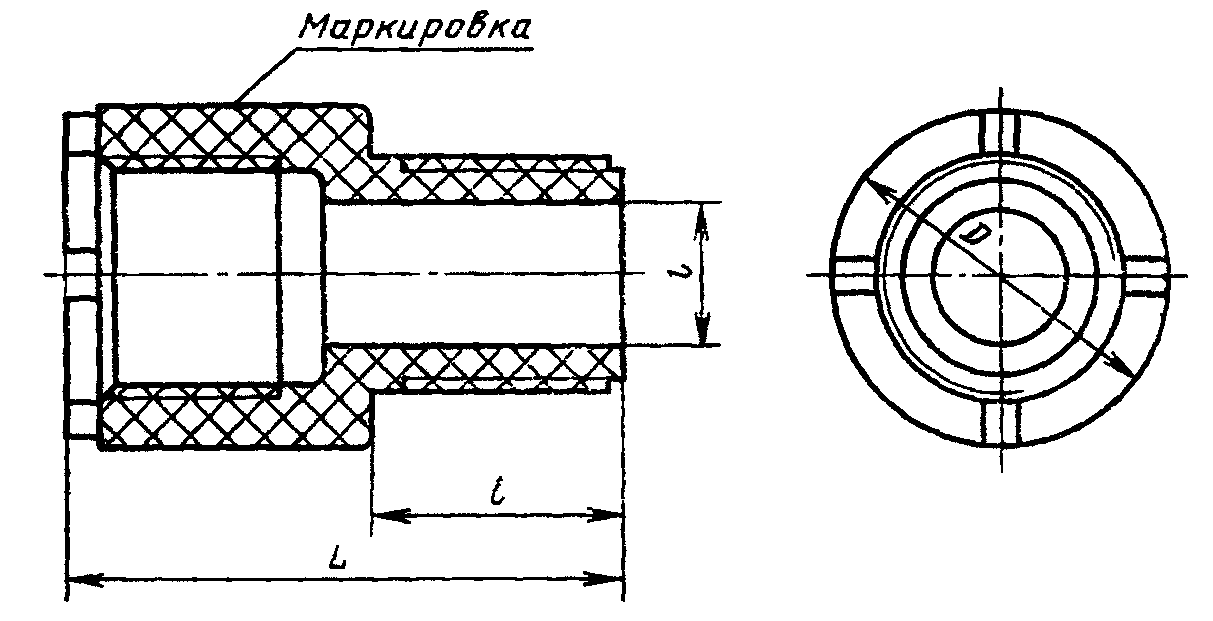

Гнездо сальника типа СКПП
Размеры, мм
??????????????????????????????????????????????????????????????????
d ?Обозначение резьбы? D ? l ? L ?Масса, кг, не более
??????????????????????????????????????????????????????????????????
10 ?М18x2 ?26 ?36 ?73 ?0,03
14 ?М24x2 ?34 ? ?76 ?0,05
20 ?М33x2 ?48 ? ?80 ?0,12
??????????????????????????????????????????????????????????????????
25 ?М39x3 ?54 ?38 ?88 ?0,16
32 ?М48x3 ?64 ? ?93 ?0,24
??????????????????????????????????????????????????????????????????
45 ?М64x4 ?82 ?42 ?108 ?0,40
50 ?М72x4 ?90 ? ? ?0,50
????????????????????????????????? ???????????????????????????
60 ?М80x4 ?100 ? ?112 ?0,54
70 ?М90x4 ?110 ? ? ?0,62
??????????????????????????????????????????????????????????????????
80 ?М100x4 ?125 ?45 ?117 ?0,94
Примечание к
табл. 7 -
12. Масса указана для гнезд из стали плотностью 7,85 х
кг/м3, из прессовочных материалов плотностью 1,8 х
кг/м3.
Для определения массы гнезд, изготовленных из алюминиевого сплава, значения массы, указанные в
табл. 7 -
11 для стали, должны быть умножены на коэффициент 0,34, из титановых сплавов - на 0,57.
Гайка нажимная исполнения 1
Размеры, мм
??????????????????????????????????????????????????????????????????
d ?Обозначение резьбы? D ? s ?l ?Масса (сталь), кг, не более
??????????????????????????????????????????????????????????????????
10 ?М16x1 ?21,9 ?19 ?17?0,02
14
<*>?М20x1 ?25,4 ?22 ?19?0,02
20 ?М27x1,5 ?36,9 ?32 ?23?0,04
25
<*>?М33x1,5 ?41,6 ?36 ?23?0,06
32 ?М42x2 ?53,0 ?46 ?32?0,13
40 ?М52x2 ?63,5 ?55 ?34?0,19
45 ?М60x3 ?75,0 ?65 ?37?0,34
60 ?М76x3 ?92,4 ?80 ?40?0,51
80 ?М90x3 ?103,9?90 ?41?0,35
--------------------------------
<*> Для гнезд сальников, встроенных в корпуса аппаратуры (электрооборудования).
Гайка нажимная исполнения 2
Черт. 14
Таблица 14
Размеры, мм
??????????????????????????????????????????????????????????????????
d ?Обозначение резьбы? D ? s ?l ? Масса, кг, не более
??????????????????????????????????????????????????????????????????
10 ?М16x1 ?21,9 ?19 ?21?0,004
14
<*>?М20x1 ?25,4 ?22 ?23?0,008
20 ?М27x1,5 ?36,9 ?32 ?28?0,017
25
<*>?М33x1,5 ?41,6 ?36 ?28?0,024
32 ?М42x2 ?53,0 ?46 ?37?0,046
40 ?М52x2 ?63,5 ?55 ?41?0,075
45 ?М60x3 ?75,0 ?65 ?46?0,140
60 ?М76x3 ?92,4 ?80 ?49?0,188
80 ?М90x3 ?103,9?90 ?50?0,216
--------------------------------
<*> Для гнезд сальников, встроенных в корпуса аппаратуры (электрооборудования).
Гайка нажимная исполнения 3
Размеры, мм
??????????????????????????????????????????????????????????????????
d ?Обозначение резьбы? D ? D ? s ? l ?Масса, кг, не более
? ? ? 1 ? ? ?
??????????????????????????????????????????????????????????????????
10 ?М18x2 ?25,4 ?27 ?22 ?32 ?0,013
??????????????????????????????????????????????????????????????????
14 ?М24x2 ?31,2 ?32 ?27 ?34 ?0,021
??????????????????????????????????????????????????????????????????
20 ?М33x2 ?41,6 ?43 ?36 ?36 ?0,044
??????????????????????????????????????????????????????????????????
25 ?М39x3 ?47,3 ?48 ?41 ?44 ?0,064
??????????????????????????????????????????????????????????????????
32 ?М48x3 ?57,7 ?58 ?50 ?52 ?0,120
??????????????????????????????????????????????????????????????????
45 ?М64x4 ?81,6 ?82 ?70 ?62 ?0,225
??????????????????????????????????????????????????????????????????
50 ?М72x4 ?86,6 ?88 ?75 ?67 ?0,250
??????????????????????????????????????????? ????????????????????
60 ?М80x4 ?98,0 ?100 ?85 ? ?0,275
??????????????????????????????????????????????????????????????????
70 ?М90x4 ?115,5 ?117 ?100 ?71 ?0,375
??????????????????????????????????????????? ????????????????????
80 ?М100x4 ?121,2 ?123 ?105 ? ?0,545
Примечание к
табл. 13 -
15. Масса указана для гаек из стали плотностью 7,85 х
кг/м3, из прессовочного материала - плотностью 1,8 х
кг/м3. Для определения массы гаек, изготовленных из других металлов, значения массы, указанные в
табл. 13, должны быть умножены на коэффициент: 1,08 - для латуни; 0,34 - для алюминия; 0,57 - для титановых сплавов.
Гайка привертная
Размеры, мм
??????????????????????????????????????????????????????????????????
Обозначение резьбы ? D ? h ? Масса, кг, не более
??????????????????????????????????????????????????????????????????
М18x2 ?32 ?10 ?0,01
М24x2 ?38 ? ?0,01
М33x2 ?48 ? ?0,02
??????????????????????????????????????????????????????????????????
М39x3 ?56 ?12 ?0,04
М48x3 ?68 ? ?0,05
??????????????????????????????????????????????????????????????????
М64x4 ?88 ?15 ?0,09
М72x4 ?95 ? ?0,11
М80x4 ?105 ? ?0,12
??????????????????????????????????????????????????????????????????
М90x4 ?115 ?16 ?0,13
М100x4 ?125 ?18 ?0,15
Примечание. Масса указана для гаек из прессовочного материала плотностью 1,8 х
кг/м3.
Шайбы
Размеры, мм
??????????????????????????????????????????????????????????????????
d ? D ? s ?Масса 100 шт. (сталь), кг, не более
??????????????????????????????????????????????????????????????????
5 ?14 ?1,5 ?0,17
????????????? ? ????????????????????????????????????
8 ? ? ?0,22
????????????? ?????????????????????????????????????????????
10 ? ?2,0 ?0,09
?????????????????????? ????????????????????????????????????
12 ?18 ? ?0,22
?????????? ????????????????????????????????????
?20 ? ?0,31
?????????? ????????????????????????????????????
?24 ? ?0,53
?????????????????????? ????????????????????????????????????
14 ?20 ? ?0,30
?????????? ????????????????????????????????????
?24 ? ?0,50
????????????? ? ????????????????????????????????????
16 ? ? ?0,39
????????????? ? ????????????????????????????????????
18 ? ? ?0,30
?????????????????????? ????????????????????????????????????
18 ?30 ? ?0,71
? ? ????????????????????????????????????
? ? ?0,60
?????????????????????? ????????????????????????????????????
20 ?38 ? ?1,34
? ? ????????????????????????????????????
? ? ?1,30
????????????? ? ????????????????????????????????????
22 ? ? ?1,18
?????????? ????????????????????????????????????
?34 ? ?0,83
????????????? ? ????????????????????????????????????
24 ? ? ?0,72
?????????? ????????????????????????????????????
?38 ? ?1,07
????????????? ? ????????????????????????????????????
26 ? ? ?0,95
????????????? ? ????????????????????????????????????
28 ? ? ?0,81
????????????? ?????????????????????????????????????????????
30 ? ?3,0 ?1,69
?????????????????????? ????????????????????????????????????
30 ?44 ? ?1,92
?????????? ????????????????????????????????????
?48 ? ?2,40
????????????? ? ????????????????????????????????????
32 ? ? ?2,37
? ? ????????????????????????????????????
? ? ?2,43
?????????????????????? ????????????????????????????????????
32 ?55 ? ?3,70
????????????? ? ????????????????????????????????????
34 ? ? ?3,46
?????????????????????? ????????????????????????????????????
36 ?55 ? ?3,20
?????????? ????????????????????????????????????
?58 ? ?3,32
?????????????????????? ????????????????????????????????????
38 ?48 ? ?1,69
?????????????????????? ????????????????????????????????????
40 ?55 ? ?2,64
?????????? ????????????????????????????????????
?58 ? ?3,26
????????????? ? ????????????????????????????????????
42 ? ? ?2,90
????????????? ? ????????????????????????????????????
44 ? ? ?2,64
?????????? ????????????????????????????????????
?71 ? ?5,74
????????????? ? ????????????????????????????????????
48 ? ? ?5,06
?????????????????????? ????????????????????????????????????
50 ?64 ? ?3,31
?????????????????????? ????????????????????????????????????
52 ?71 ? ?4,32
?????????????????????? ????????????????????????????????????
54 ?74 ? ?4,74
?????????????????????? ????????????????????????????????????
56 ?71 ? ?3,52
?????????????????????? ????????????????????????????????????
58 ?74 ? ?4,00
????????????? ? ????????????????????????????????????
60 ? ? ?3,47
?????????? ????????????????????????????????????
?84 ? ?6,39
????????????? ? ????????????????????????????????????
64 ? ? ?5,47
????????????? ? ????????????????????????????????????
68 ? ? ?4,40
????????????? ? ????????????????????????????????????
70 ? ? ?3,99
?????????????????????? ????????????????????????????????????
72 ?93 ? ?6,00
????????????? ? ????????????????????????????????????
74 ? ? ?6,00
????????????? ? ????????????????????????????????????
78 ? ? ?5,00
Примечание. Масса указана для шайб из стали плотностью 7,85 х
кг/м3. Для определения массы шайб, изготовленных из алюминиевого сплава, значения массы, указанные в
табл. 17, должны быть умножены на коэффициент 0,34, из титановых сплавов - на 0,57.
Заглушки
Размеры, мм
??????????????????????????????????????????????????????????????????
D ? s ? Масса 100 шт. (сталь) , кг, не более
??????????????????????????????????????????????????????????????????
13 ?0,5 ?0,05
15 ? ?0,07
17 ? ?0,09
19 ? ?0,11
??????????????????????????????????????????????????????????????????
23 ?1,0 ?0,33
28 ? ?0,48
30 ? ?0,55
32 ? ?0,63
36 ? ?0,80
42 ? ?1,09
46 ? ?1,30
52 ? ?1,67
56 ? ?1,93
60 ? ?2,22
70 ? ?3,02
82 ? ?4,15
90 ? ?4,99
Примечание. Масса указана для заглушек из стали плотностью 7,85 х
кг/м3. Для определения массы заглушек, изготовленных из других материалов, значения массы, указанные в
табл. 18, должны быть умножены на коэффициент 0,34 - для алюминиевого сплава, 0,57 - для титанового сплава.
Прокладки
Размеры, мм
??????????????????????????????????????????????????????????????????
D ? s ? Масса 100 шт., кг, не более
??????????????????????????????????????????????????????????????????
14 ?4 ?0,10
18 ? ?0,16
20 ? ?0,20
24 ? ?0,28
30 ? ?0,44
34 ? ?0,58
??????????????????????????????????????????????????????????????????
38 ?6 ?1,06
44 ? ?1,44
48 ? ?1,70
55 ? ?2,24
58 ? ?2,48
64 ? ?3,04
??????????????????????????????????????????????????????????????????
71 ?8 ?4,98
74 ? ?5,40
84 ? ?6,96
93 ? ?8,54
Примечание. Масса указана для прокладок из резины плотностью 1,5 х
кг/м3.
