Описание
Источник публикации
Документ опубликован не был
Примечание к документу
Документ утратил силу с 1 января 1985 года в связи с изданием Постановления Госстандарта СССР от 19.12.1983. Взамен введен в действие ГОСТ 4860.2-83.
Документ введен в действие с 1 января 1977 года.
Взамен ГОСТ 4842-64, ГОСТ 4843-64, ГОСТ 4844-64.
Название документа
"ГОСТ 4860.2-76. Государственный стандарт Союза ССР. Сальники для электрических кабелей и проводов. Конструкции и размеры"
(введен в действие Постановлением Госстандарта СССР от 10.02.1976 N 361)

"ГОСТ 4860.2-76. Государственный стандарт Союза ССР. Сальники для электрических кабелей и проводов. Конструкции и размеры"
(введен в действие Постановлением Госстандарта СССР от 10.02.1976 N 361)


Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 10 февраля 1976 г. N 361
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
САЛЬНИКИ ДЛЯ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ И ПРОВОДОВ
КОНСТРУКЦИИ И РАЗМЕРЫ
Glands for electric cables and wires.
Constructions and dimensions
ГОСТ 4860.2-76
Группа Е78
Взамен
ГОСТ 4842-64,
ГОСТ 4843-64,
ГОСТ 4844-64
Постановлением Государственного комитета стандартов Совета Министров СССР от 10 февраля 1976 г. N 361 срок действия установлен
с 1 января 1977 года
до 1 января 1982 года
1. Настоящий стандарт распространяется на сальники для электрических кабелей и проводов и устанавливает их конструкции и размеры
2. Конструкции и размеры сальников должны соответствовать указанным на черт. 1 - 6 и в табл. 1 - 6

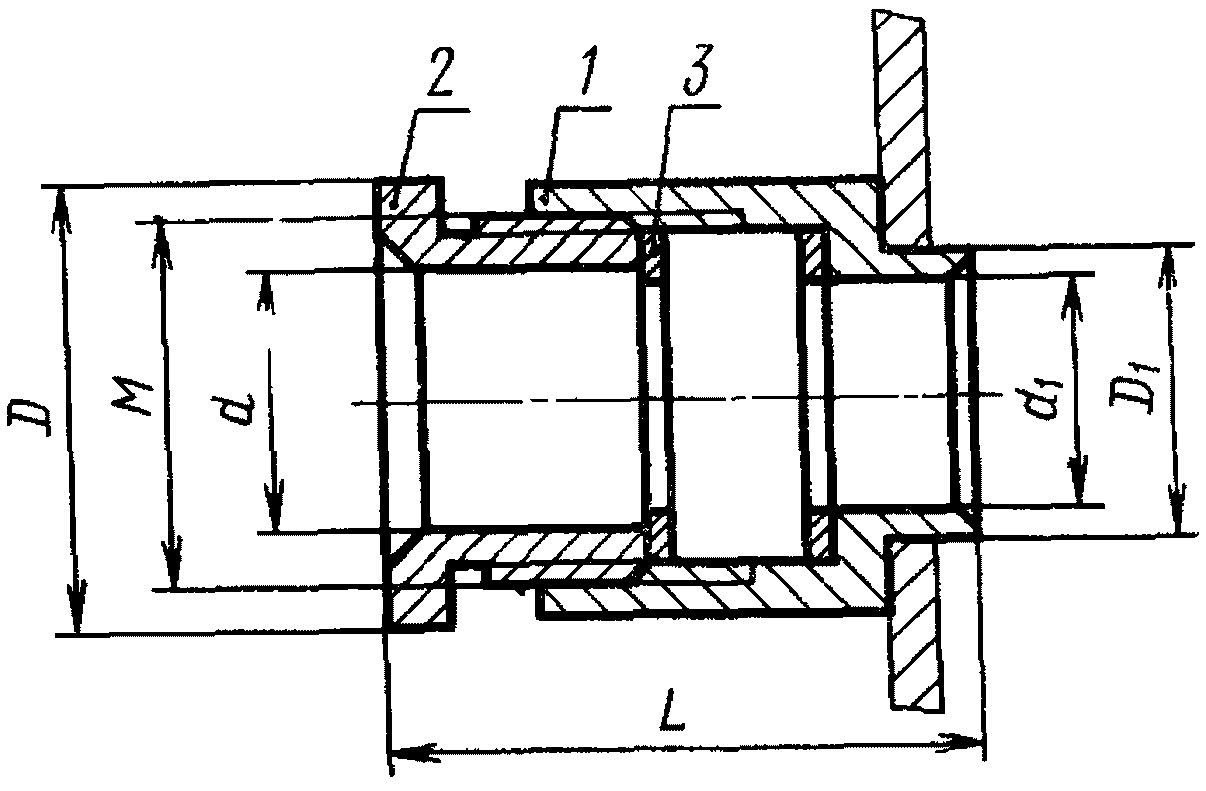

Сальник односторонний типа СКРО
1 - гнездо по ГОСТ 4860.3-76, 2 - гайка нажимная
исполнений 1 или 2 по ГОСТ 4860.4-76,
3 - шайба по ГОСТ 4860.6-76 (2 шт)
Черт. 1
Таблица 1
Размеры в мм
Типоразмер сальника
Наружные диаметры кабелей и проводов
d
d1
М
D
D1
L,
не более
Шайба
3
Масса,
кг
(сталь)
СКРО-16
От 4 до 8
10
8
М16 x 1
21,9
12
37
8 x 14
0,044
СКРО-20
Св. 6 до 12
14
12
М20 x 1
25,4
17
42
12 x 18
0,068
СКРО-27
Св. 8 до 16
20
16
М27 x 1,5
36,9
21
49
12 x 24
0,131
14 x 24
0,130
16 x 24
0,127
СКРО-33
Св. 12 до 22
25
22
М33 x 1,5
41,6
27
54
18 x 30
0,167
20 x 30
0,163
СКРО-42
Св. 14 до 28
32
28
М42 x 2
53
34
67
22 x 38
0,335
24 x 38
0,328
26 x 38
0,325
28 x 38
0,322
СКРО-48
Св. 16 до 32
36
32
М48 x 2
57,5
38
69
24 x 44
0,435
26 x 44
0,431
28 x 44
0,427
30 x 44
0,425
32 x 44
0,421
СКРО-60
Св. 26 до 40
45
40
М60 x 3
75
50
75
34 x 55
0,784
36 x 55
0,772
40 x 55
0,760
СКРО-76
Св. 40 до 55
60
55
М76 x 3
92,4
64
83
44 x 71
1,181
48 x 71
1,177
52 x 71
1,162
56 x 71
1,154
СКРО-90
Св. 55 до 70
80
72
М90 x 3
103,9
82
86
60 x 84
1,192
64 x 84
1,195
70 x 84
1,175
Сальник односторонний типа СКСО
1 - гнездо по ГОСТ 4860.3-76, 2 - гайка нажимная
исполнений 1 или 2 по ГОСТ 4860.4-76,
3 - шайба по ГОСТ 4860.6-76
Черт. 2
Таблица 2
Размеры в мм
Типоразмер сальника
Наружные диаметры кабелей и проводов
d
М
D
L,
не
более
Шайба
3
Масса,
кг
(сталь)
СКСО-16
От 4 до 8
10
М16 x 1
21,9
29
5 x 14
0,055
8 x 14
0,033
СКСО-20
Св. 6 до 12
14
М20 x 1
25,4
34
12 x 18
0,051
СКСО-27
Св. 8 до 16
20
М27 x 1,5
36,9
41
12 x 24
0,100
14 x 24
0,099
16 x 24
0,093
СКСО-33
Св. 12 до 20
25
М33 x 1,5
41,6
44
18 x 30
0,123
20 x 30
0,122
СКСО-42
Св. 14 до 28
32
М42 x 2
53
56
22 x 38
0,265
24 x 38
0,266
26 x 38
0,266
28 x 38
0,263
СКСО-48
Св. 16 до 32
36
М48 x 2
57,5
58
24 x 44
0,346
26 x 44
0,345
28 x 44
0,343
30 x 44
0,342
32 x 44
0,340
СКСО-60
Св. 26 до 40
45
М60 x 3
75
64
34 x 55
0,708
36 x 55
0,701
40 x 55
0,696
СКСО-76
Св. 40 до 55
60
М76 x 3
92,4
69
44 x 71
0,896
48 x 71
0,889
52 x 71
0,882
56 x 71
0,876
СКСО-90
Св. 52 до 70
80
М90 x 3
103,9
72
60 x 84
1,065
64 x 84
1,050
70 x 84
1,041
Примечание. Диаметр отверстия в приборе или переборке должен быть равен внутреннему диаметру шайбы 3
Сальник двусторонний типа СКСД
1 - гнездо по ГОСТ 4860.3-76, 2 - гайка нажимная
исполнений 1 или 2 по ГОСТ 4860.4-76 (2 шт),
3 - шайба по ГОСТ 4860.6-76 (2 шт)
Черт. 3
Таблица 3
Размеры в мм
Типоразмер сальника
Наружные диаметры кабелей и проводов
d
М
D
L,
не
более
Шайба
3
Масса,
кг
(сталь)
СКСД-16
От 4 до 8
10
М16 x 1
21,9
61
8 x 14
0,071
СКСД-20
Св. 6 до 12
14
М20 x 1
25,4
72
12 x 18
0,111
СКСД-27
Св. 8 до 16
20
М27 x 1,5
36,9
86
12 x 24
0,203
14 x 24
0,203
16 x 24
0,201
СКСД-33
Св. 12 до 20
25
М33 x 1,5
41,6
89
18 x 30
0,261
20 x 30
0,204
СКСД-42
Св. 14 до 28
32
М42 x 2
53
115
22 x 38
0,534
24 x 38
0,515
26 x 38
0,513
28 x 38
0,513
СКСД-48
Св. 16 до 32
36
М48 x 2
57,5
119
24 x 44
0,684
26 x 44
0,684
28 x 44
0,683
30 x 44
0,683
32 x 44
0,682
СКСД-60
Св. 26 до 40
45
М60 x 3
75
131
34 x 55
1,381
36 x 55
1,379
40 x 55
1,378
СКСД-76
Св. 40 до 55
60
М76 x 3
92,4
142
44 x 71
1,323
48 x 71
1,729
52 x 71
1,727
56 x 71
1,729
СКСД-90
Св. 52 до 70
80
М90 x 3
103,9
147
60 x 84
1,838
64 x 84
2,072
70 x 84
2,069

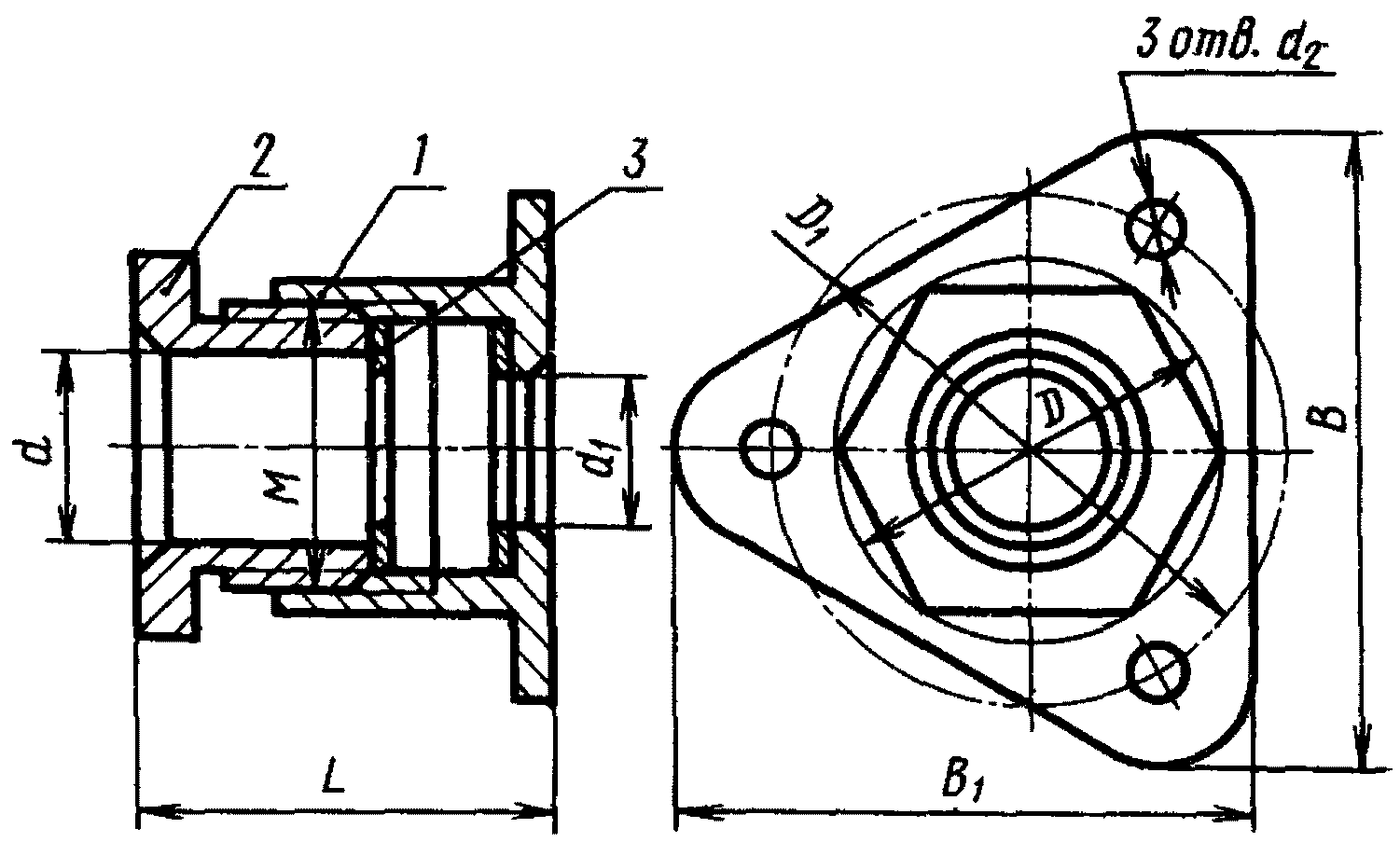

Сальник фланцевый типа СКПФ
1 - гнездо по ГОСТ 4860.3-76, 2 - гайка нажимная
исполнения 1 или 2 по ГОСТ 4860.4-76,
3 - шайба по ГОСТ 4860.6-76 (2 шт)
Черт. 4
Таблица 4
Размеры в мм
Типоразмер сальника
Наружные диаметры кабелей и проводов
d
d1
d2
М
D
D1
L,
не
более
В
В1
Шайба
3
Масса,
кг
(сталь)
СКПФ-16
От 4 до 8
10
8
4,5
М16 x 1
21,9
38
32
40
44
8 x 14
0,068
СКПФ-20
Св. 6 до 12
14
12
5,5
М20 x 1
25,4
42
37
46
50
12 x 18
0,100
СКПФ-27
Св. 8 до 16
20
16
5,5
М27 x 1,5
36,9
50
44
56
61
12 x 24
0,164
14 x 24
0,145
16 x 24
0,161
СКПФ-33
Св. 12 до 22
25
22
5,5
М33 x 1,5
41,6
58
47
66
72
18 x 30
0,220
20 x 30
0,218
СКПФ-42
Св. 14 до 28
32
28
6,6
М42 x 2
53
70
60
78
87
22 x 38
0,405
24 x 38
0,402
26 x 38
0,400
28 x 38
0,399
СКПФ-48
Св. 16 до 32
36
32
6,6
М48 x 2
57,5
78
62
87
96
24 x 44
0,487
26 x 44
0,464
28 x 44
0,500
30 x 44
0,499
32 x 44
0,498
СКПФ-52
Св. 20 до 38
40
38
М52 x 2
63,5
80
68
90
99
28 x 48
0,525
32 x 48
0,545
38 x 48
0,538

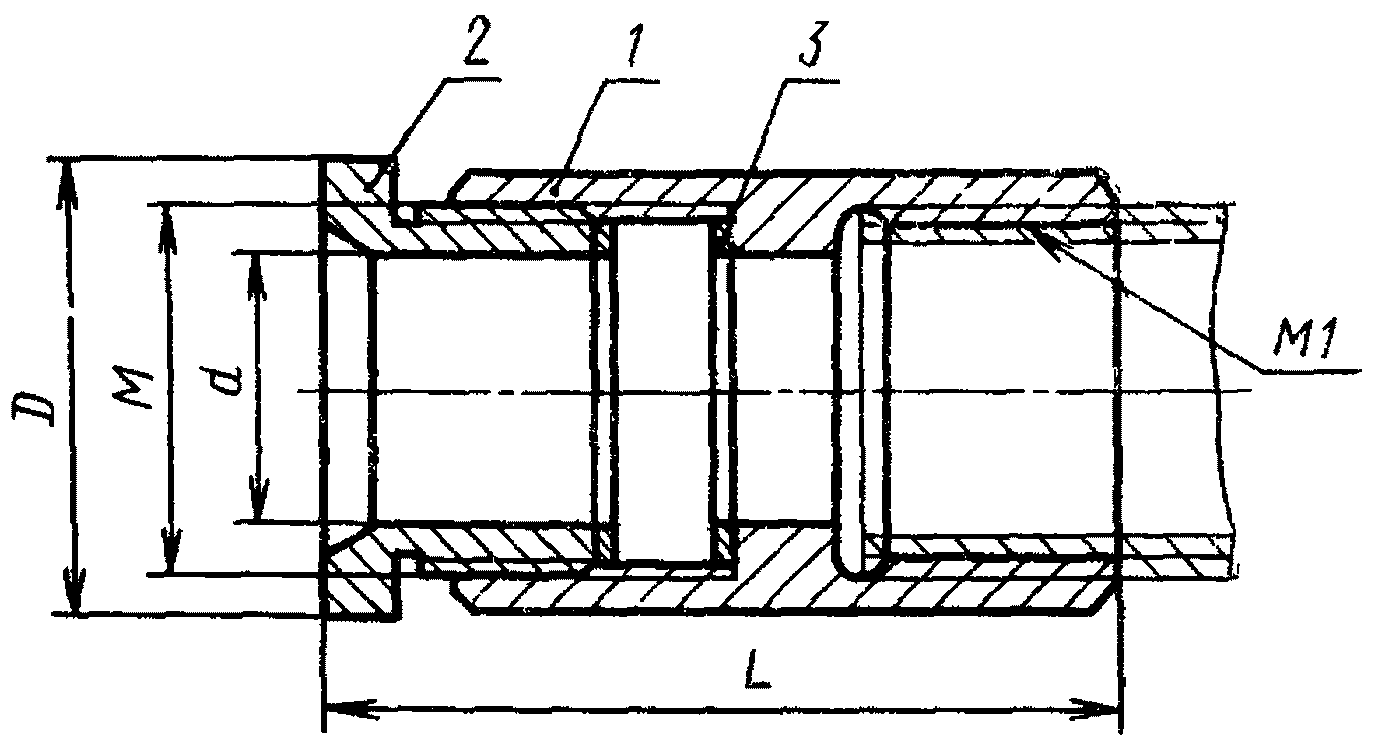

Сальник трубный типа СКПТ
1 - гнездо по ГОСТ 4860.3-76, 2 - гайка нажимная
исполнений 1 или 2 по ГОСТ 4860.4-76,
3 - шайба по ГОСТ 4860.6-76 (2 шт)
Черт. 5
Таблица 5
Размеры в мм
Типоразмер сальника
Наружные диаметры кабелей и проводов
d
М
М1
D
L,
не
более
Шайба
3
Масса,
кг
(сталь)
СКПТ-16
От 4 до 8
10
М16 x 1
21,9
62
8 x 14
0,90
СКПТ-20
Св. 6 до 12
14
М20 x 1
25,4
68
12 x 18
0,115
СКПТ-27
Св. 8 до 16
20
М27 x 1,5
36,9
75
12 x 24
0,177
14 x 24
0,176
16 x 24
0,174
СКПТ-33
Св. 12 до 20
25
М33 x 1,5
1"
41,6
77
18 x 30
0,262
20 x 30
0,257
СКПТ-42
Св. 14 до 28
32
М42 x 2
53
91
22 x 38
0,535
24 x 38
0,537
26 x 38
0,534
28 x 38
0,531
СКПТ-48
Св. 16 до 32
36
М48 x 2
57,5
93
24 x 44
0,632
26 x 44
0,628
28 x 44
0,624
30 x 44
0,622
32 x 44
0,618
СКПТ-60
Св. 26 до 40
45
М60 x 3
2"
75
99
34 x 55
1,107
36 x 55
1,093
40 x 55
1,083
СКПТ-76
Св. 40 до 55
60
М76 x 3
92,4
104
44 x 71
1,526
48 x 71
1,512
52 x 71
1,497
56 x 71
1,489
СКПТ-90
Св. 52 до 70
80
М90 x 3
3"
103,9
107
60 x 84
1,878
64 x 84
1,848
70 x 84
1,829

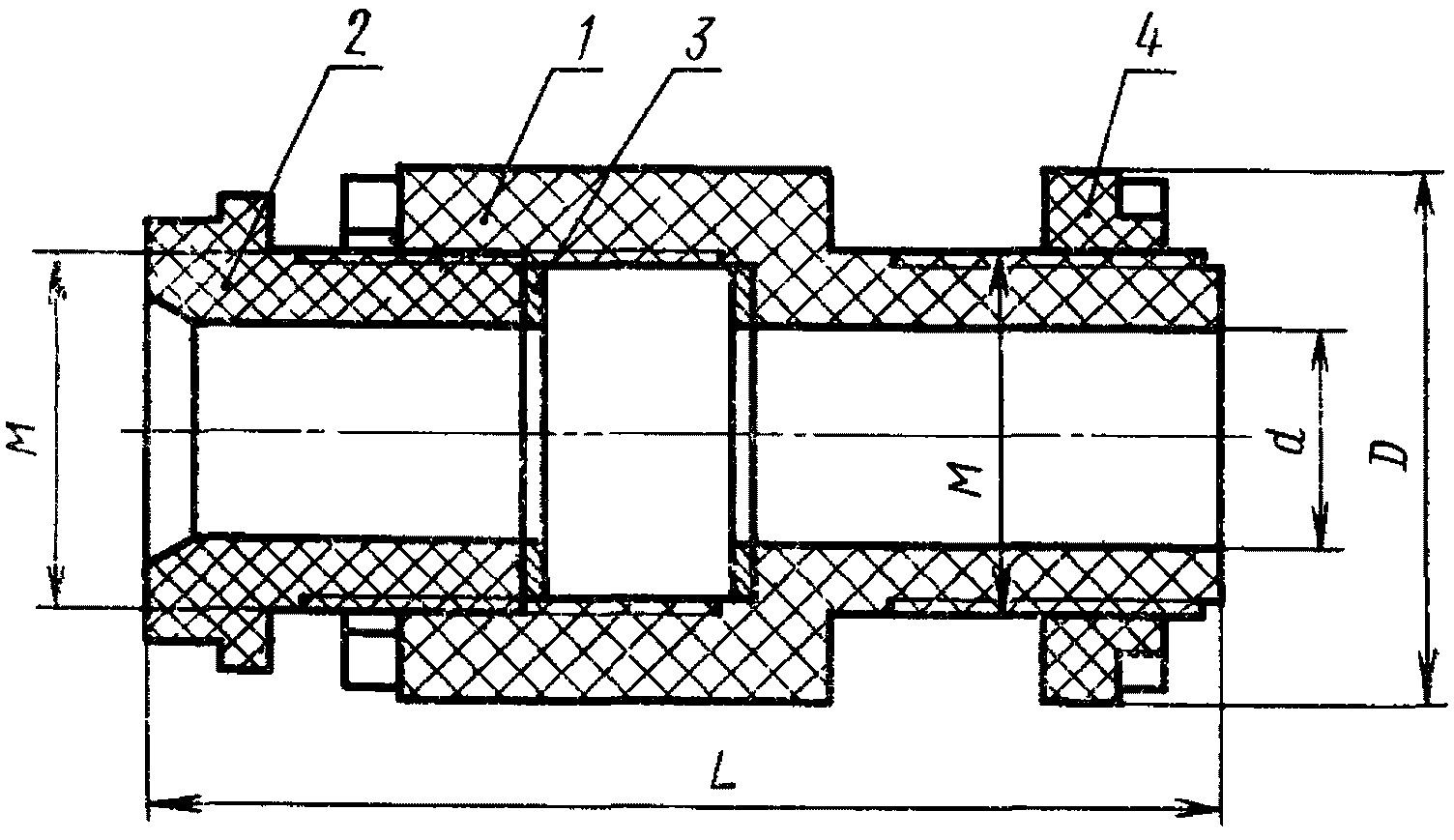

Сальник пластмассовый типа СКПП
1 - гнездо по ГОСТ 4860.3-76, 2 - гайка нажимная
исполнения 3 по ГОСТ 4860.4-76,
3 - шайба по ГОСТ 4860.6-76 (2 шт),
4 - гайка привертная по ГОСТ 4860.5-76
Черт. 6
Таблица 6
Размеры в мм
Типоразмер сальника
Наружные диаметры кабелей и проводов
d
М
D
L,
не
более
Шайба
3
Масса, кг
СКПП-18
От 4 до 10
10
М18 x 2
32
92
8 x 14
0,050
10 x 14
0,049
СКПП-24
Св. 6 до 14
14
М24 x 2
38
96
10 x 20
0,092
12 x 20
0,090
14 x 20
0,090
СКПП-33
Св. 10 до 20
20
М33 x 2
48
100
14 x 30
0,199
18 x 30
0,195
20 x 30
0,193
СКПП-39
Св. 16 до 24
25
М39 x 3
56
112
20 x 34
0,282
22 x 34
0,280
24 x 34
0,276
СКПП-48
Св. 22 до 32
32
М48 x 3
68
121
24 x 44
0,454
30 x 44
0,446
32 x 44
0,442
СКПП-52
Св. 30 до 36
36
М52 x 3
70
121
32 x 48
0,502
36 x 48
0,492
СКПП-64
Св. 34 до 44
45
М64 x 4
88
133
36 x 58
0,799
40 x 58
0,777
42 x 58
0,771
44 x 58
0,763
СКПП-72
Св. 40 до 50
50
М72 x 4
95
138
40 x 64
0,942
44 x 64
0,930
48 x 64
0,916
50 x 64
0,910
СКПП-80
Св. 48 до 60
60
М80 x 4
105
142
50 x 74
1,045
54 x 74
1,029
58 x 74
1,013
60 x 74
1,003
СКПП-90
Св. 53 до 70
70
М90 x 4
115
151
60 x 84
1,233
64 x 84
1,223
68 x 84
1,203
70 x 84
1,193
СКПП-100
Св. 63 до 78
80
М100 x 4
125
72 x 93
1,758
74 x 93
1,748
78 x 93
1,724
