Утвержден и введен в действие
Постановлением Госстроя СССР
от 25 октября 1984 г. N 180
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТОЙКИ КОНИЧЕСКИЕ ЖЕЛЕЗОБЕТОННЫЕ ЦЕНТРИФУГИРОВАННЫЕ
ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Centrifugal conic reinforced concrete posts
for high-voltage transmission lines. Structure
and dimensions
ГОСТ 22687.1-85
Группа Ж33
ОКП 58 6311
Срок введения
с 1 января 1986 года
1. Настоящий стандарт распространяется на железобетонные предварительно напряженные конические стойки кольцевого сечения, изготовляемые методом центрифугирования из тяжелого бетона и предназначенные для опор линий электропередачи напряжением 35 - 750 кВ, и устанавливает конструкцию указанных стоек.
Стойки предназначены для применения:
при расчетной температуре наружного воздуха (температуре наружного воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 55 °С включительно;
в I - VII районах по давлению ветра и в I - V районах по толщине стенки гололеда согласно СНиП 2.01.07-85;
при сейсмичности площадки строительства до 9 баллов включительно.
Стойки, предназначенные для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции, должны удовлетворять дополнительным требованиям, установленным проектной документацией согласно СНиП 2.03.11-85 и указанным в заказе на изготовление стоек.
2. Форма и основные параметры стоек - по ГОСТ 22687.0-85.
3. Технические показатели стоек приведены в табл. 1.
Таблица 1
????????????????????????????????????????????????????????????????????
Обозначение ?Объем бе-?Класс ? Предельный момент, кН х м ? Масса
стоек ?тона, м ?бетона? (тс х м) ?изделия
? ? ??????????????????????????????
? ? ? по прочности?по образованию?
? ? ? ? трещин ?
????????????????????????????????????????????????????????????????????
1 ? 2 ? 3 ? 4 ? 5 ? 6
????????????????????????????????????????????????????????????????????
СК26.1-1.1 ?2,5 ?В40 ?462,1 (47,12)?130,9 (13,34) ?6821
??????????????? ? ?????????????????????????????????????
СК26.1-1.2 ? ? ?465,6 (47,47)?154,2 (15,72) ?6757
??????????????? ? ?????????????????????????????????????
СК26.1-1.5 ? ? ?409,5 (41,75)?211,0 (21,51) ?6750
??????????????? ? ?????????????????????????????????????
СК26.1-1.4 ? ? ?422,8 (43,11)?108,2 (11,03) ?6752
??????????????? ? ?????????????????????????????????????
СК26.1-1.3 ? ? ?458,7 (46,77)?163,9 (16,71) ?6733
??????????????? ? ?????????????????????????????????????
СК26.1-2.1 ? ? ?462,1 (47,12)?130,9 (13,34) ?6849
??????????????? ? ?????????????????????????????????????
СК26.1-2.2 ? ? ?465,6 (47,47)?154,2 (15,72) ?6804
??????????????? ? ?????????????????????????????????????
СК26.1-2.5 ? ? ?409,5 (41,75)?211,0 (21,51) ?6770
??????????????? ? ?????????????????????????????????????
СК26.1-2.4 ? ? ?422,8 (43,11)?108,2 (11,03) ?6735
??????????????? ? ?????????????????????????????????????
СК26.1-2.3 ? ? ?458,7 (46,77)?163,9 (16,71) ?6712
??????????????? ? ?????????????????????????????????????
СК26.1-3.1 ? ? ?531,5 (54,19)?125,4 (12,78) ?6992
??????????????? ? ?????????????????????????????????????
СК26.1-3.4 ? ? ?516,7 (52,68)?151,0 (15,39) ?6801
??????????????? ? ?????????????????????????????????????
СК26.1-3.3 ? ? ?523,4 (53,37)?157,2 (16,02) ?6796
??????????????? ? ?????????????????????????????????????
СК26.1-4.1 ? ? ?423,1 (43,14)?170,3 (17,36) ?6860
??????????????? ? ?????????????????????????????????????
СК26.1-5.1 ? ? ?577,8 (58,91)?121,6 (12,39) ?6997
????????????????????????????????????????????????????????????????????
СК22.1-1.1 ?1,9 ?В30 ?264,8 (27,00)?111,2 (11,33) ?4819
??????????????? ????????????????????????????????????????????
СК22.1-1.2 ? ?В40 ?270,2 (27,55)?121,1 (12,35) ?4765
??????????????? ????????????????????????????????????????????
СК22.1-2.1 ? ?В30 ?326,0 (33,24)?108,6 (11,07) ?4847
??????????????? ????????????????????????????????????????????
СК22.1-2.2 ? ?В40 ?329,5 (33,59)?137,0 (13,97) ?4816
??????????????? ????????????????????????????????????????????
СК22.1-3.1 ? ?В30 ?215,3 (21,95)?99,3 (10,12) ?4809
????????????????????????? ?????????????????????????????????????
СК22.1-3.2 ?1,8 ? ?212,1 (21,63)?93,4 (9,52) ?4526
????????????????????????????????????????????????????????????????????
СК26.1-6.1 ?2,5 ?В40 ?453,2 (46,21)?188,8 (19,25) ?6910
????????????????????????????????????????????????????????????????????
СК26.1-6.2 ?2,5 ?В40 ?437,1 (44,57)?210,5 (21,46) ?6883
??????????????? ? ?????????????????????????????????????
СК26.2-1.1 ? ? ?452,3 (46,12)?188,7 (19,24) ?6952
??????????????? ? ?????????????????????????????????????
СК26.2-1.2 ? ? ?430,8 (43,92)?159,1 (16,22) ?6848
????????????????????????????????????????????????????????????????????
СК22.2-1.1 ?2,3 ?В40 ?525,1 (53,54)?200,0 (20,39) ?6418
??????????????? ? ?????????????????????????????????????
СК22.2-1.2 ? ? ?502,2 (51,21)?207,9 (21,19) ?6334
????????????????????????? ?????????????????????????????????????
СК22.3-1.1 ?2,2 ? ?296,4 (30,22)?92,8 (9,46) ?6086
? ? ?-------------?------------- ?
? ? ?334,6 (34,11)?154,8 (15,78) ?
??????????????? ? ?????????????????????????????????????
СК22.3-1.2 ? ? ?293,9 (29,97)?92,5 (9,43) ?6066
? ? ?-------------?------------- ?
? ? ?368,5 (37,57)?180,7 (18,43) ?
????????????????????????? ?????????????????????????????????????
СК26.1-1.0 ?2,5 ? ?457,7 (46,67)?105,9 (10,80) ?6896
??????????????? ? ?????????????????????????????????????
СК26.1-2.0 ? ? ?457,7 (46,67)?105,9 (10,80) ?6929
??????????????? ? ?????????????????????????????????????
СК26.1-3.0 ? ? ?540,3 (55,09)?100,0 (10,20) ?7054
??????????????? ? ?????????????????????????????????????
СК26.1-4.0 ? ? ?415,5 (42,36)?153,0 (15,60) ?6933
????????????????????????????????????????????????????????????????????
СК22.1-1.0 ?1,9 ?В30 ?267,0 (27,22)?89,5 (9,13) ?5027
??????????????? ? ?????????????????????????????????????
СК22.1-2.0 ? ? ?339,3 (34,59)?86,3 (8,80) ?5332
??????????????? ? ?????????????????????????????????????
СК22.1-3.0 ? ? ?212,3 (21,65)?93,6 (9,54) ?4995
????????????????????????????????????????????????????????????????????
СК26.1-6.0 ?2,5 ?В40 ?455,8 (46,48)?149,5 (15,24) ?6984
??????????????? ? ?????????????????????????????????????
СК26.2-1.0 ? ? ?454,7 (46,37)?149,2 (15,21) ?7105
????????????????????????? ?????????????????????????????????????
СК22.2-1.0 ?2,3 ? ?522,1 (53,24)?199,1 (20,30) ?6571
????????????????????????? ?????????????????????????????????????
СК22.3-1.0** ?2,2 ? ?307,6 (31,37)?90,7 (9,25) ?6220
? ? ?-------------?------------- ?
? ? ?362,8 (36,99)?152,1 (15,51) ?
Примечания. 1. При вычислении массы изделия средняя плотность бетона принята 2500 кг/м3.
2. Для стоек СК22.3-1 характеристики по графам 4 и 5 приведены для сечения на отметке 4,7 от вершины стойки в числителе и на отметке 3,0 м от комля - в знаменателе.
4. Стойки должны удовлетворять всем требованиям ГОСТ 22687.0-85 и настоящего стандарта.
5. Конструкция и размеры стоек должны соответствовать указанным на черт. 1.

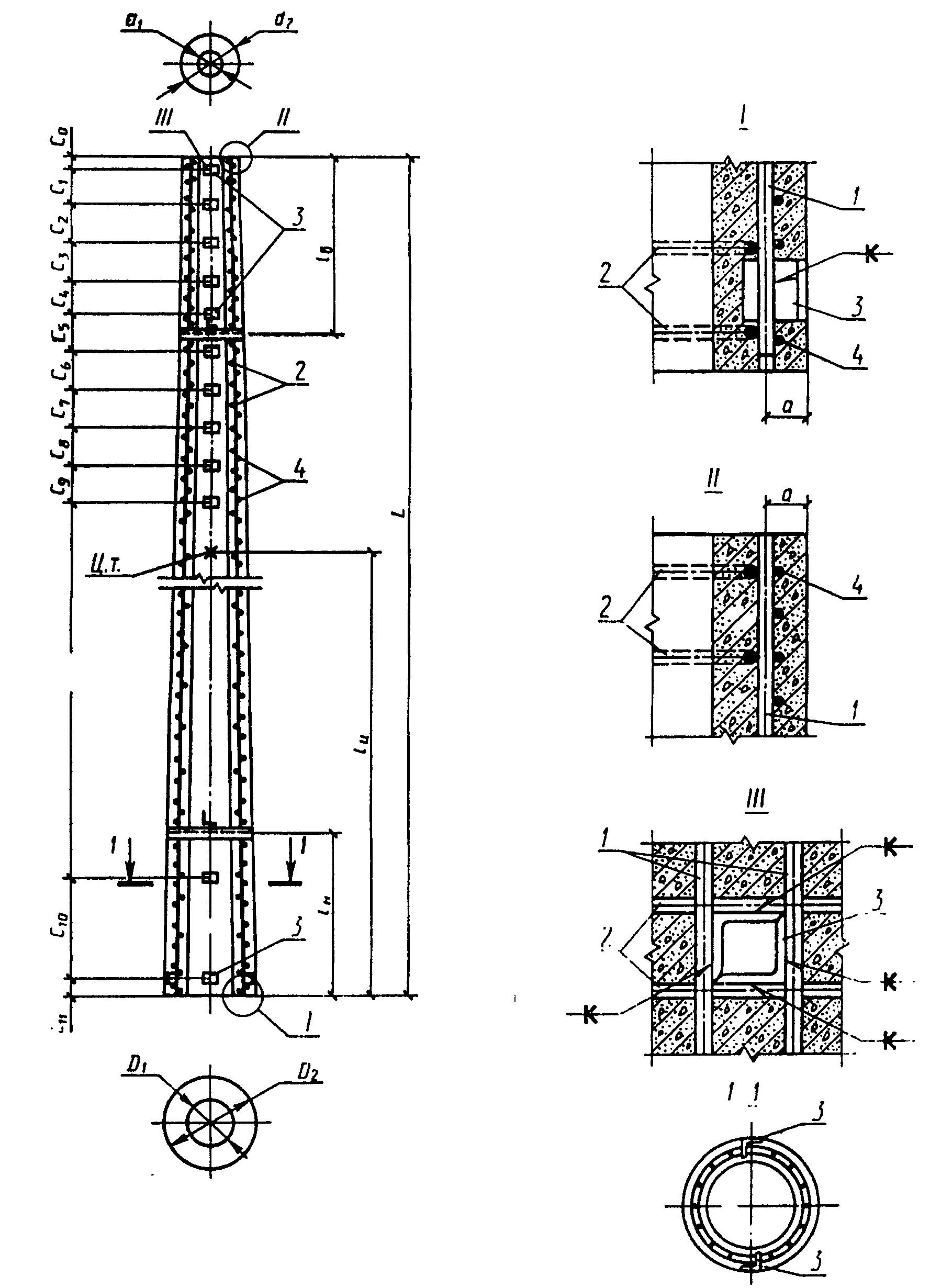

1 - продольная арматура; 2 - монтажные кольца; 3 - закладные
изделия; 4 - спираль; а - расстояние от наружной поверхности
стойки до оси продольной арматуры; - - вязка закладных
изделий; ц. т. - центр тяжести; L - длина стойки;
- расстояние до центра тяжести; , - расстояния от мест
установки диафрагм; , - внутренние диаметры стойки;
, - наружные диаметры стойки
Черт. 1
6. Показатели расхода стали на стойку приведены в табл. 2.
Таблица 2
Обозначение стоек
Расстояние от наружной поверхности стойки до оси продольной арматуры, мм
Расход материалов
Закладные изделия, масса, кг
Общий расход стали, кг
Контролируемое натяжение, кН (тс)
Код ОКП
Арматура продольная
Спираль
Монтажные кольца
Стержни заземления
напрягаемая
ненапрягаемая
Сортамент
Масса, кг
Сортамент
Масса, кг
Сортамент
Масса, кг
Сортамент
Масса, кг
Сортамент
Масса, кг
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
СК26.1-1.1
24
12AV
277,0
12AV
136,0
4BI
58,4
8AI
25,7
12AV
46,2
27,8
571,1
958 (97,68)
58 6311 0024
СК26.1-1.2
12AVI
277,0
12AVI
85,1
44,7
25,7
12AVI
506,5
1198 (122,16)
58 6311 0316
СК26.1-1.5
12K7
352,8
12AI
15,4
32,5
25,7
12AI
500,4
1761 (179,57)
58 6311 0023
СК26.1-1.4
14K19
212,2
12AV
100,7
5BI
69,4
24,1
12AV
49,7
502,3
1216 (123,99)
58 6311 0317
СК26.1-1.3
12K7
260,0
12AV
67,9
4BI
33,6
25,7
12AV
32,7
483,1
1294 (131,95)
58 6311 0318
СК26.1-2.1
12AV
277,0
12AV
128,8
5BI
90,9
23,3
12AV
598,9
958 (97,68)
58 6311 0030
СК26.1-2.2
12AVI
277,0
12AVI
84,0
90,9
22,7
12AVI
553,5
1198 (122,16)
58 6311 0319
СК26.1-2.5
12K7
352,8
12AI
14,6
50,5
23,3
12AI
520,1
1761 (179,57)
58 6311 0029
СК26.1-2.4
14K19
212,2
12AV
100,7
69,4
23,3
12AV
484,5
1216 (123,99)
58 6311 0320
СК26.1-2.3
12K7
260,0
12AV
66,9
4BI
33,6
22,7
12AV
462,1
1294 (131,95)
58 6311 0321
СК26.1-3.1
25
12AV
277,0
12AV
268,3
5BI
90,9
25,0
12AV
34,7
742,1
958 (97,68)
58 6311 0033
СК26.1-3.4
14K19
212,2
12AV
162,9
69,4
25,6
12AV
551,0
1216 (123,99)
58 6311 0322
СК26.1-3.3
12K7
260,0
12AV
127,7
52,2
25,0
12AV
545,8
1294 (131,95)
58 6311 0323
СК26.1-4.1
12AV
392,5
12AV
37,8
4BI
48,1
23,3
12AV
61,8
609,7
1358 (138,47)
58 6311 0325
СК26.1-5.1
12AV
277,0
12AV
273,7
5BI
90,9
24,4
12AV
34,8
747,0
958 (97,68)
58 6311 0326
СК22.1-1.1
12AV
200,7
12AV
21,7
52,2
24,6
12AV
29,4
368,7
799 (81,47)
58 6311 0328
СК22.1-1.2
12AVI
160,5
12AVI
8,7
52,2
24,5
12AVI
315,4
799 (81,47)
58 6311 0329
СК22.1-2.1
12AV
200,7
12AV
55,8
4BI
52,2
23,3
12AV
40,1
25,0
397,1
799 (81,47)
58 6311 0331
СК22.1-2.2
25
12AVI
200,7
12AVI
24,6
52,2
23,3
12AVI
365,9
998 (101,76)
58 6311 0332
СК22.1-3.1
12AV
160,6
12AV
2,7
51,5
24,6
12AV
29,4
308,9
639 (65,15)
58 6311 0334
СК22.1-3.2
12AVI
120,4
12AVI
9,2
52,2
24,5
12AVI
275,8
599 (61,08)
58 6311 0335
СК26.1-6.1 СК26.1-6.2
12AV
12AVI
461,8
415,6
12AV
12AVI
25,1
50,0
27,6
12AV
46,1
49,7
660,3
1597 (162,84)
58 6311 0337
49,0
44,7
27,6
12AVI
632,7
1797 (183,24)
58 6311 0338
СК26.2-1.1
12AV
461,8
12AV
31,8
58,4
25,0
12AV
92,3
32,9
702,2
1597 (162,84)
58 6311 0340
СК26.2-1.2
12AVI
415,6
12AVI
20,2
58,4
25,0
12AVI
46,2
598,3
1238 (126,24)
58 6311 0341
СК22.2-1.1
23
12AV
441,5
12AV
79,9
53,5
24,1
12AV
40,1
29,2
668,3
1757 (179,16)
58 6311 0342
СК22.2-1.2
12AVI
360,8
12AVI
76,7
53,5
24,1
12AVI
584,4
1798 (183,34)
58 6311 0344
СК22.3-1.1
12AV
281,0
12AV
100,1
57,4
21,6
12AV
85,3
585,5
1118 (114,00)
58 6311 0346
СК22.3-1.2
12AVI
281,0
12AVI
80,6
57,4
21,6
12AVI
566,0
1087 (110,84)
58 6311 0347
СК26.1-1.0
24
12AIV
277,0
12AIV
210,4
58,4
25,7
12AIV
46,2
27,8
645,5
719 (73,31)
58 6311 0021
СК26.1-2.0
25
209,3
5BI
90,9
23,2
32,7
679,3
719 (73,31)
58 6311 0027
СК26.1-3.0
329,5
90,9
25,6
34,7
803,9
719 (73,31)
58 6311 0032
СК26.1-4.0
12AIV
461,8
41,3
4BI
48,1
23,3
61,8
682,5
1198 (122,16)
58 6311 0324
СК22.1-1.0
12AIV
200,7
53,6
51,5
24,5
40,1
31,2
401,6
599 (61,08)
58 6311 0327
СК22.1-2.0
115,4
52,2
23,3
25,0
456,7
599 (61,08)
58 6311 0330
СК22.1-3.0
22,7
52,2
24,5
29,4
369,6
599 (61,08)
58 6311 0333
СК26.1-6.0
12AIV
461,8
90,1
58,4
27,6
46,2
49,7
733,8
1198 (122,16)
58 6311 0336
СК26.2-1.0
184,6
58,4
25,0
92,3
32,9
855,0
1198 (122,16)
58 6311 0339
СК22.2-1.0
22
14AIV
600,9
72,7
53,5
24,1
40,1
29,2
820,5
1793 (182,83)
58 6311 0343
СК22.3-1.0
23
14AIV
382,2
93,1
57,4
21,6
80,2
85,3
719,8
1141 (116,34)
58 6311 0345

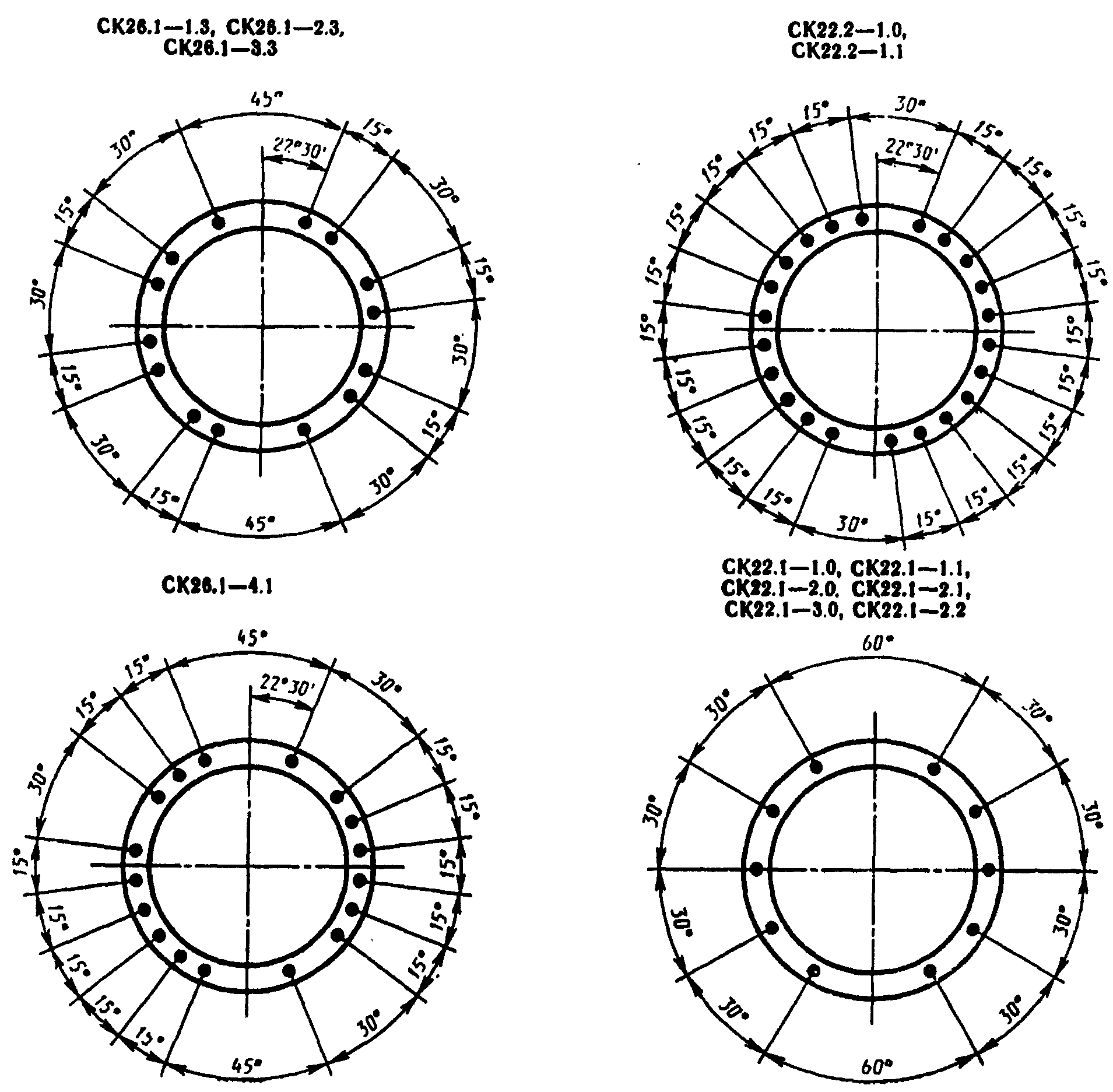

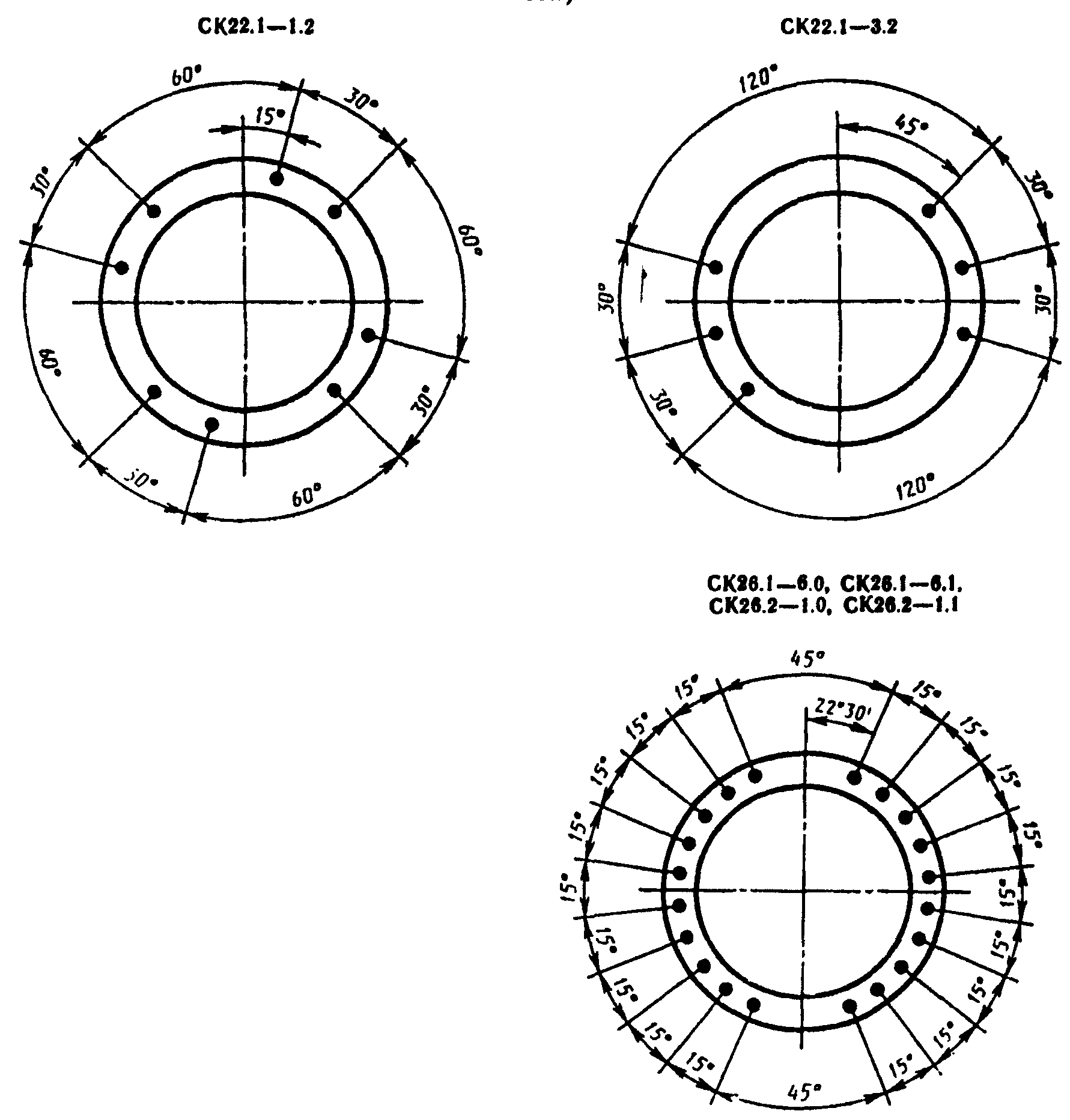

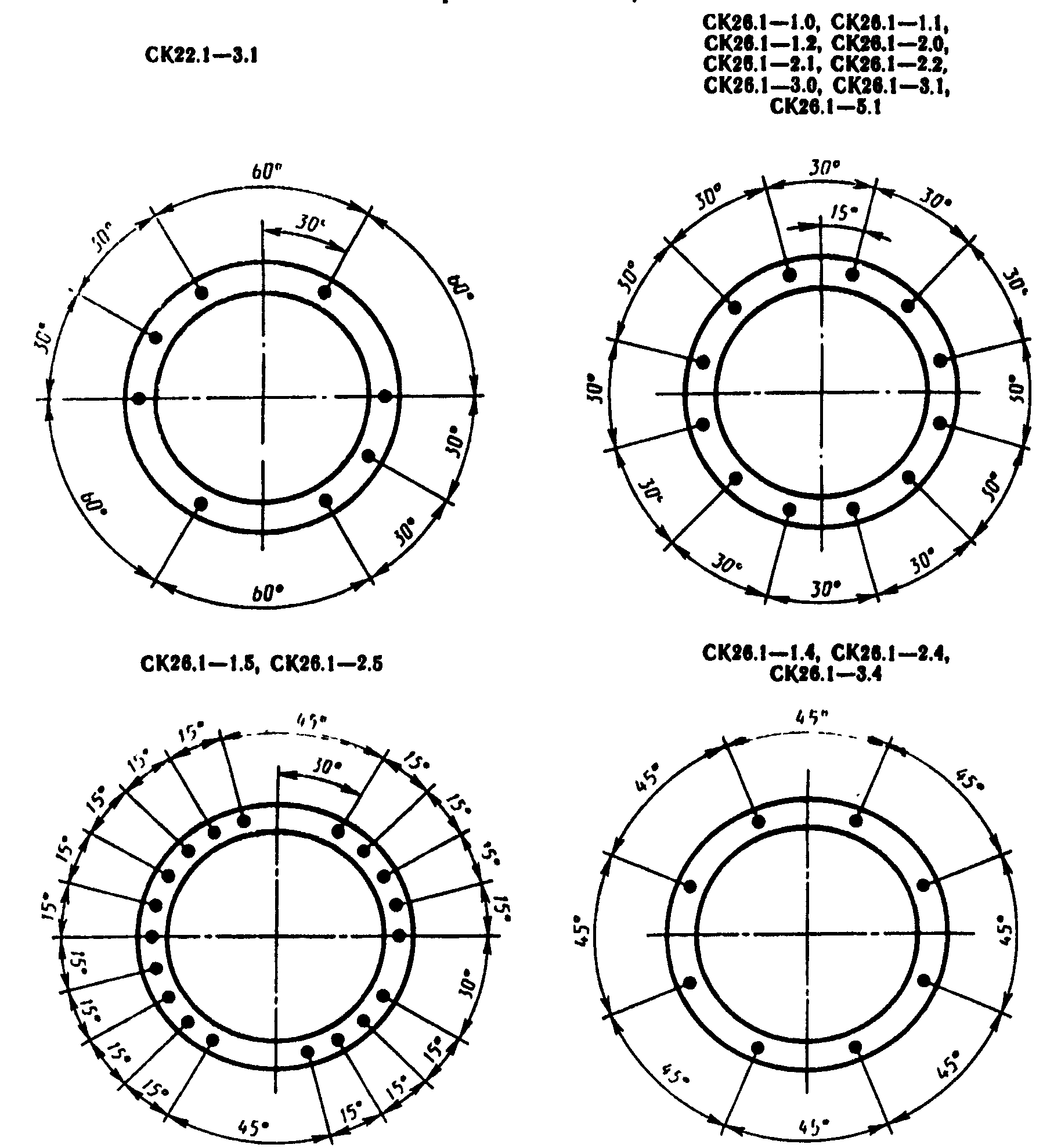

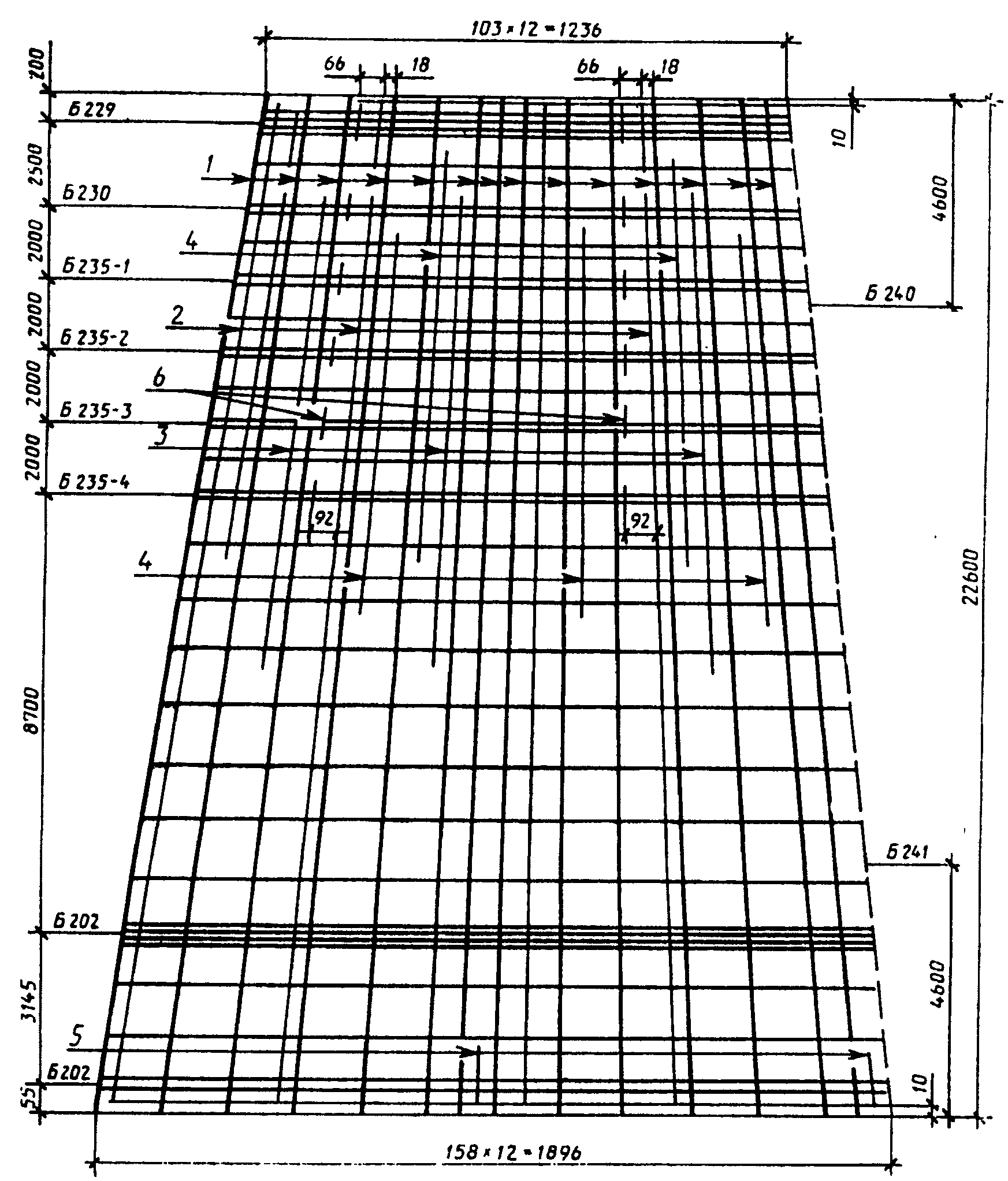

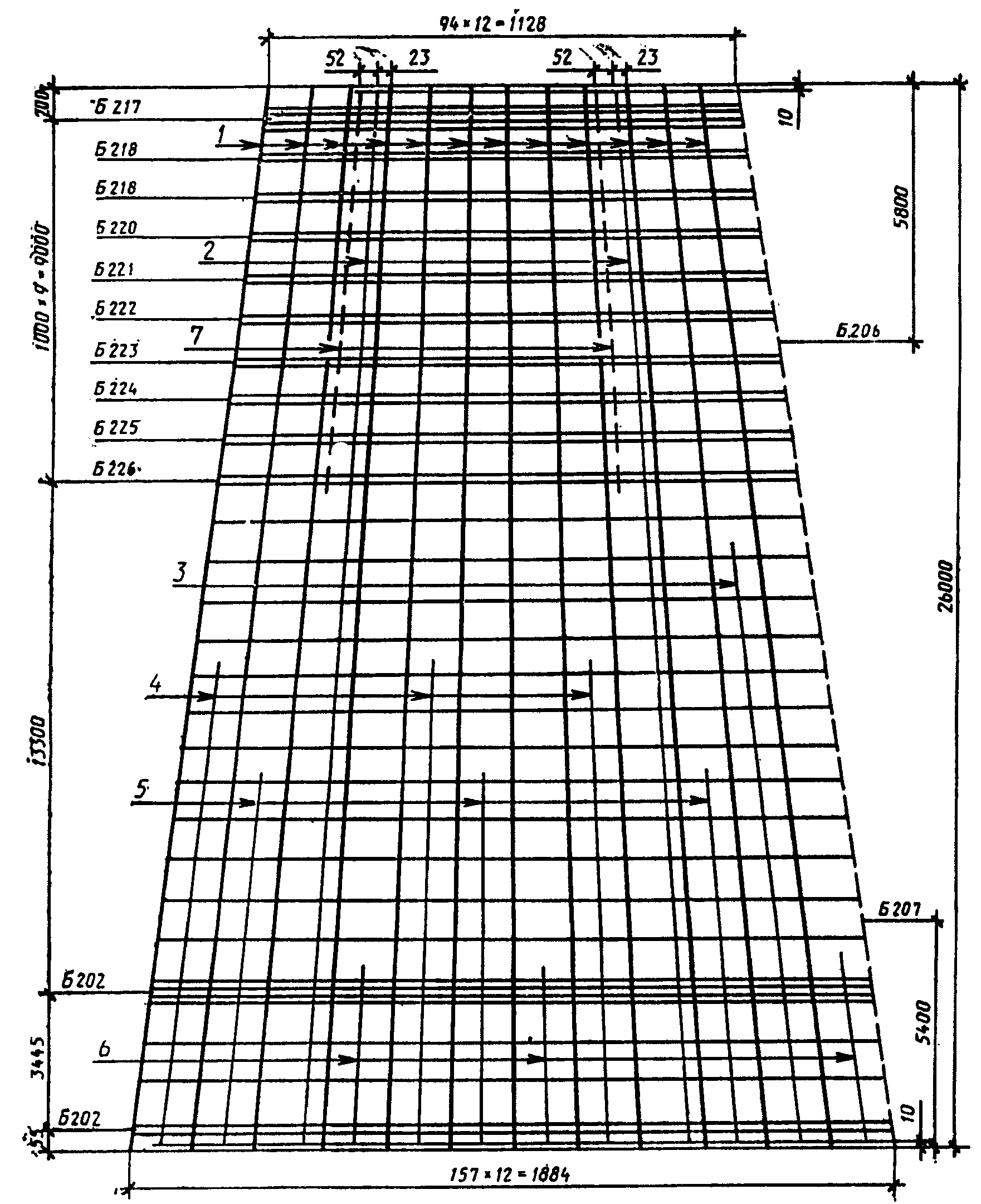

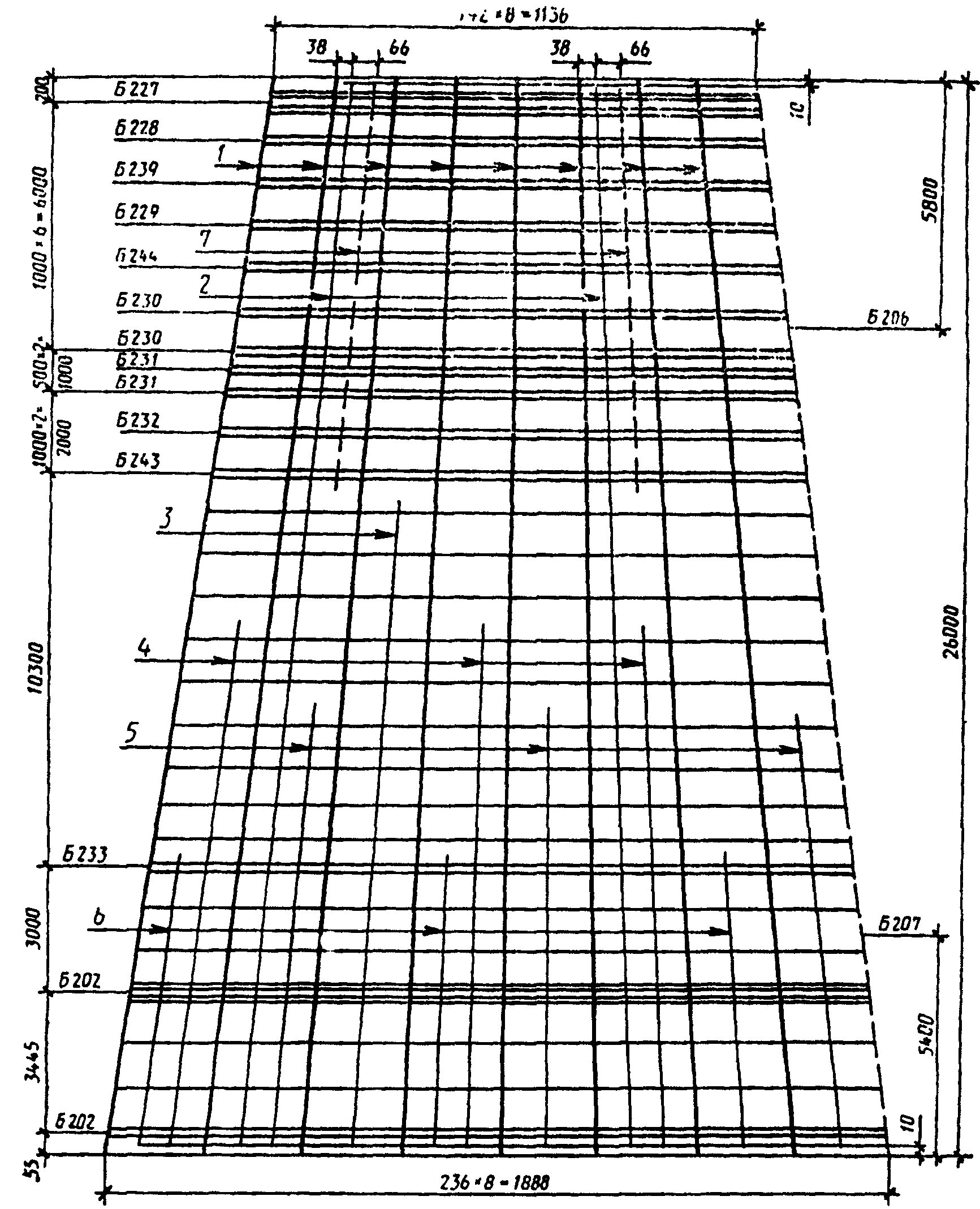

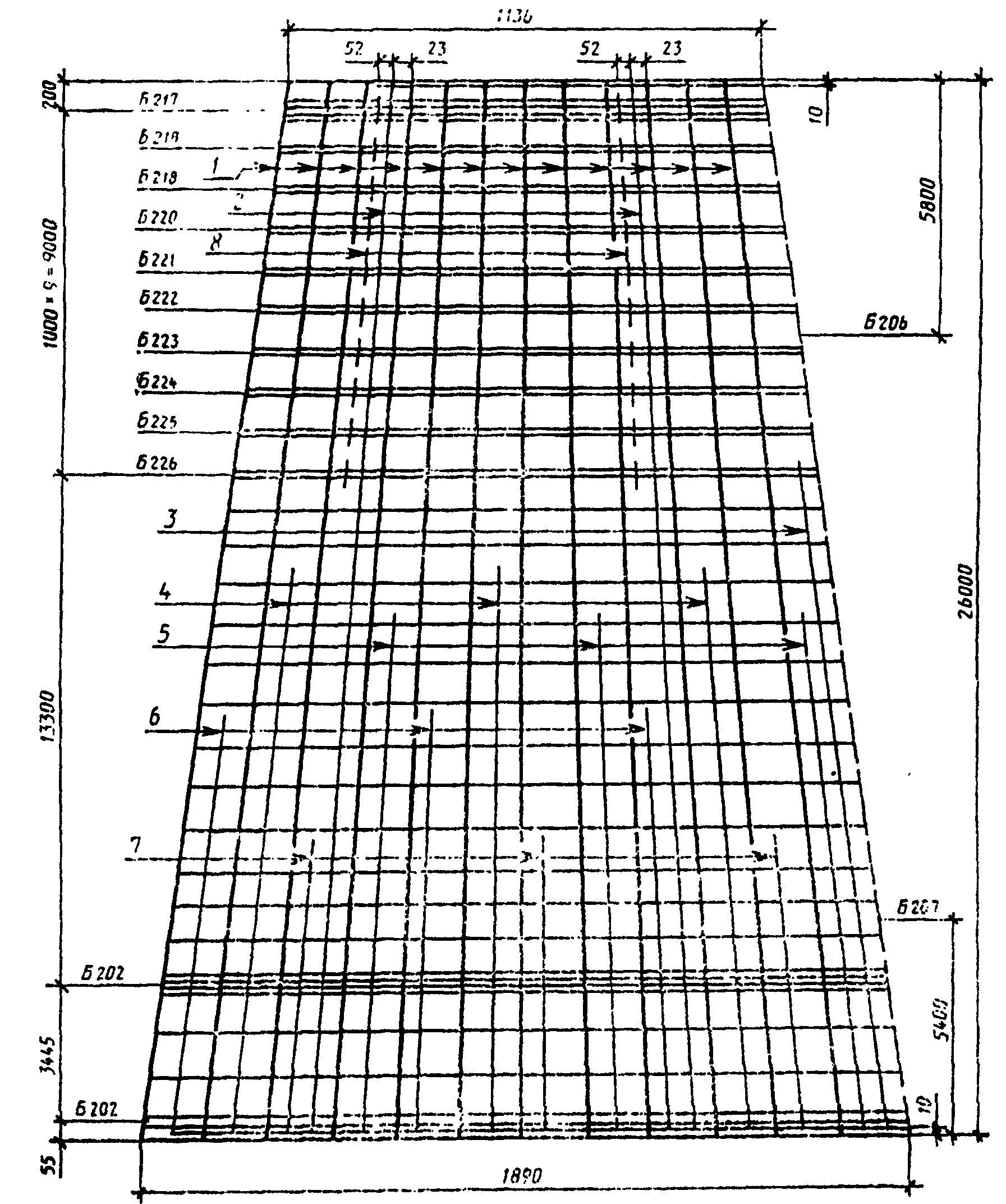

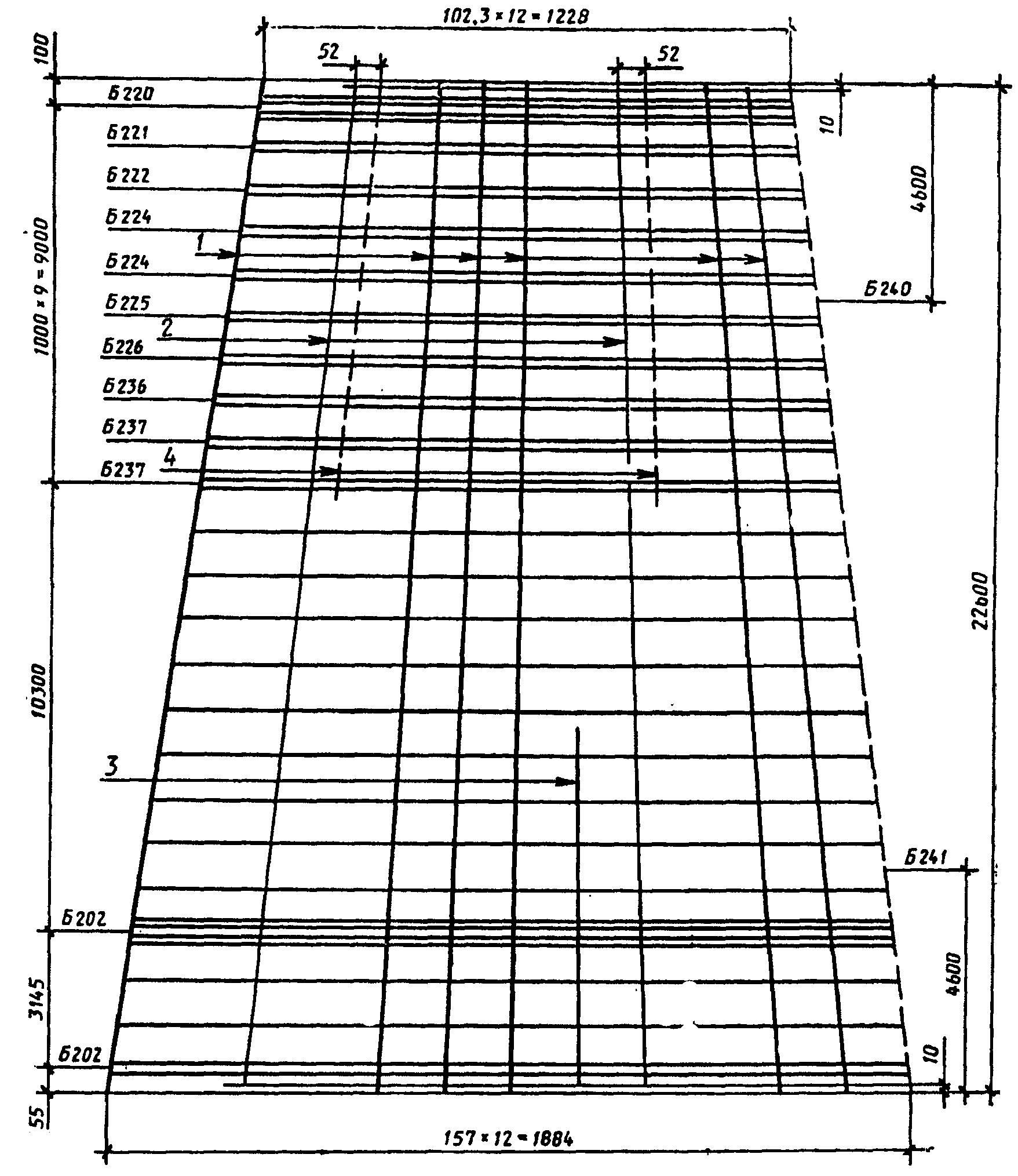

7. Арматурные каркасы стоек и расположение закладных изделий в стойках должны соответствовать указанным на черт. 2 - 41.

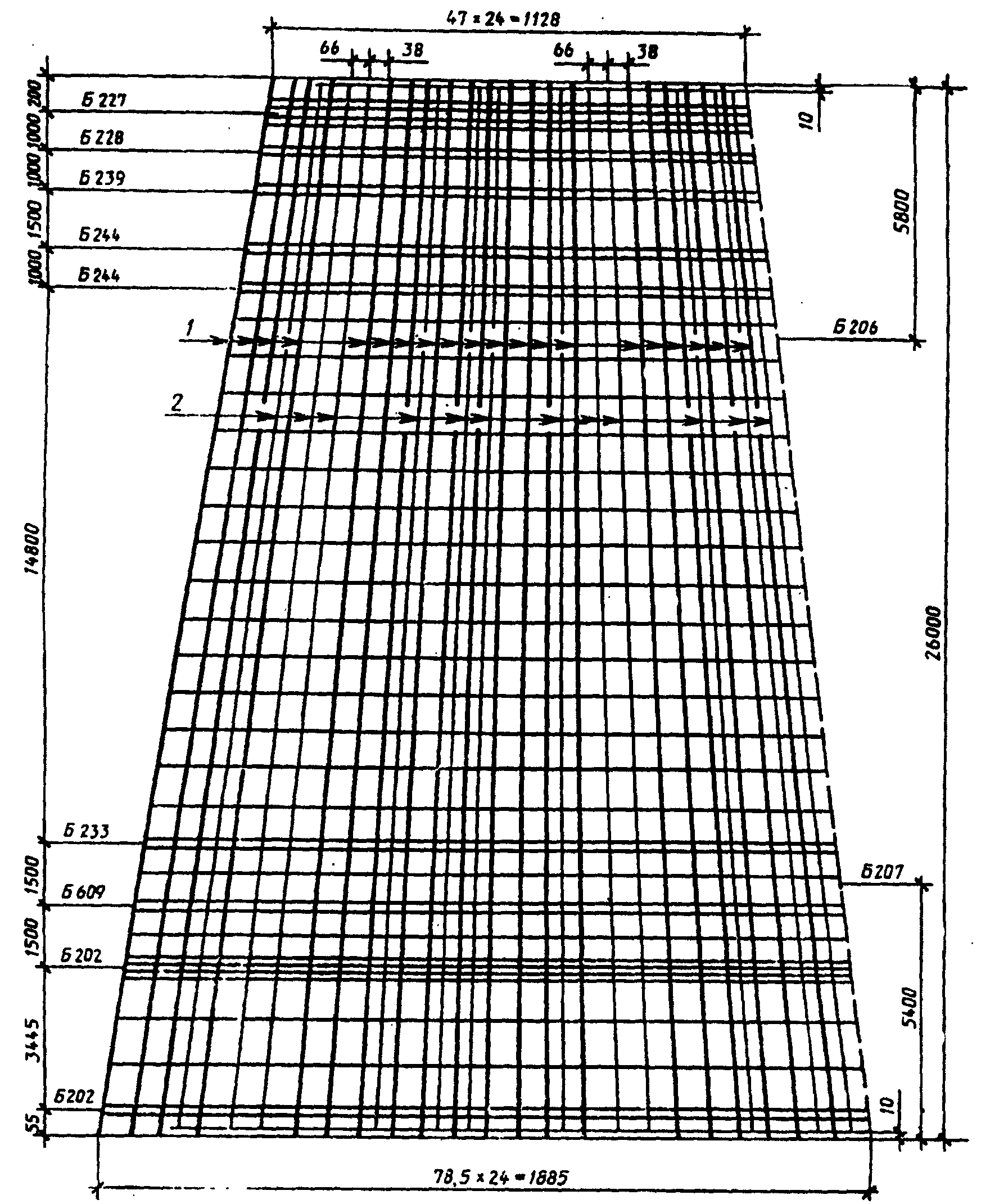

СК26.1-1.0

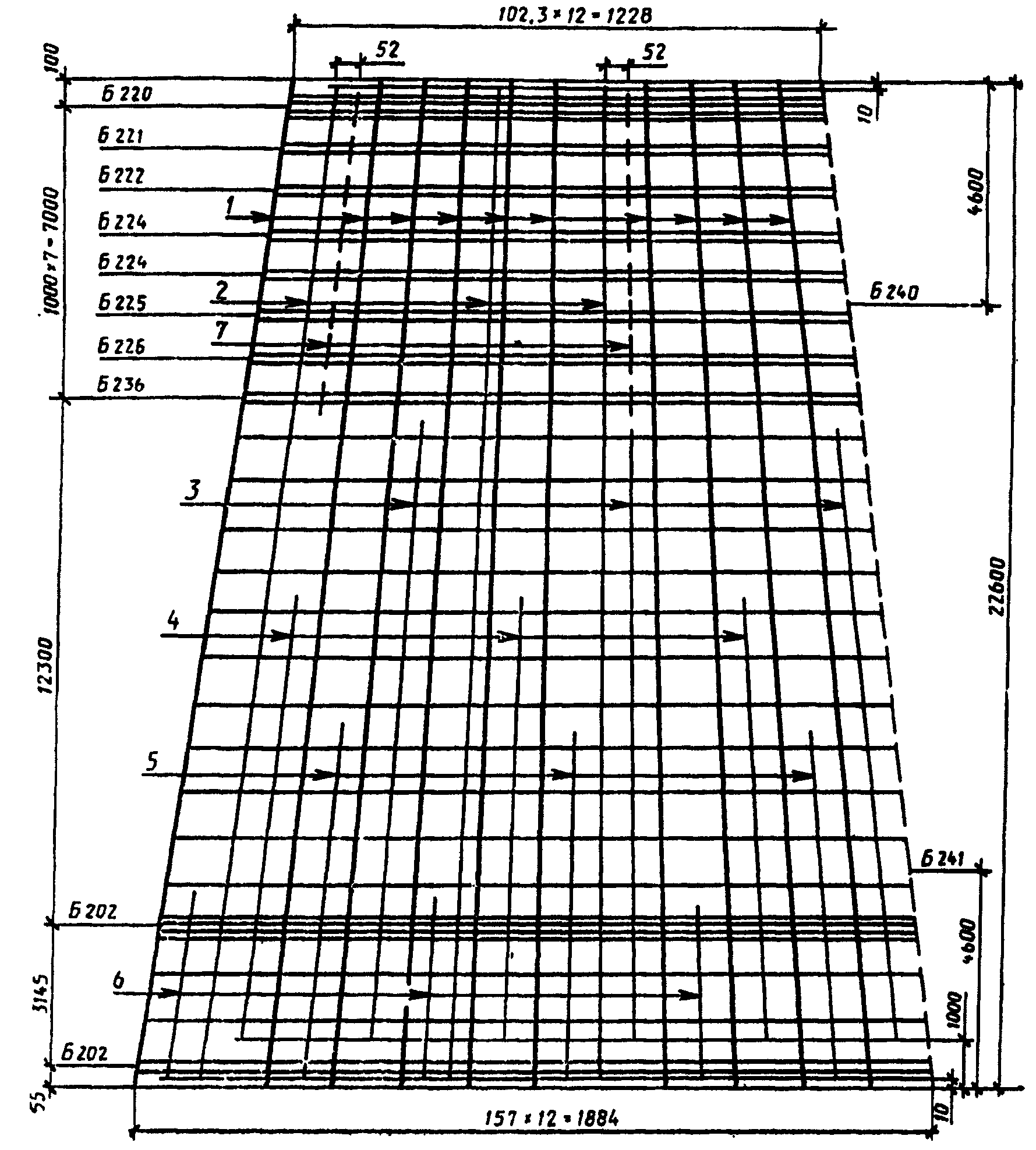

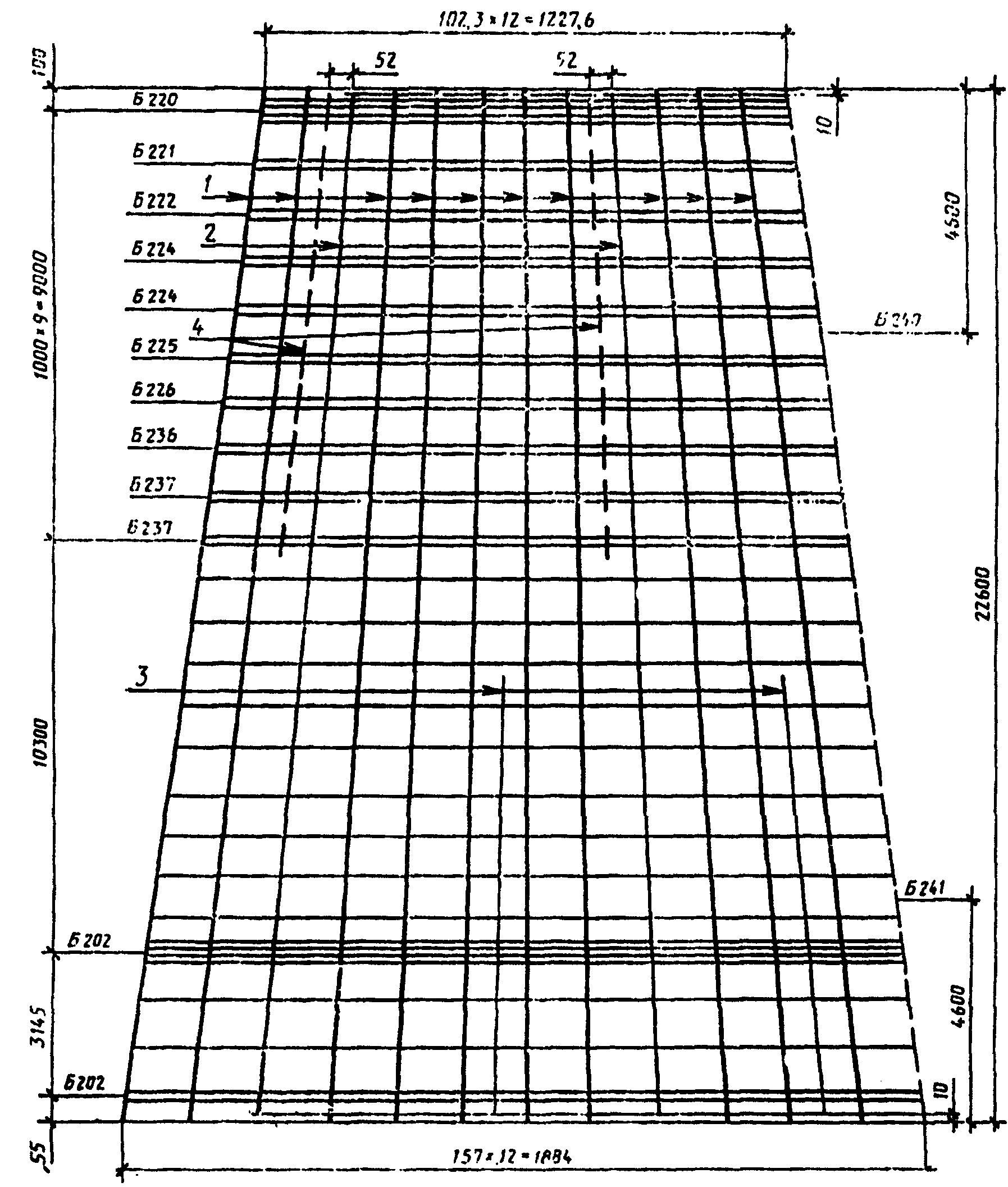

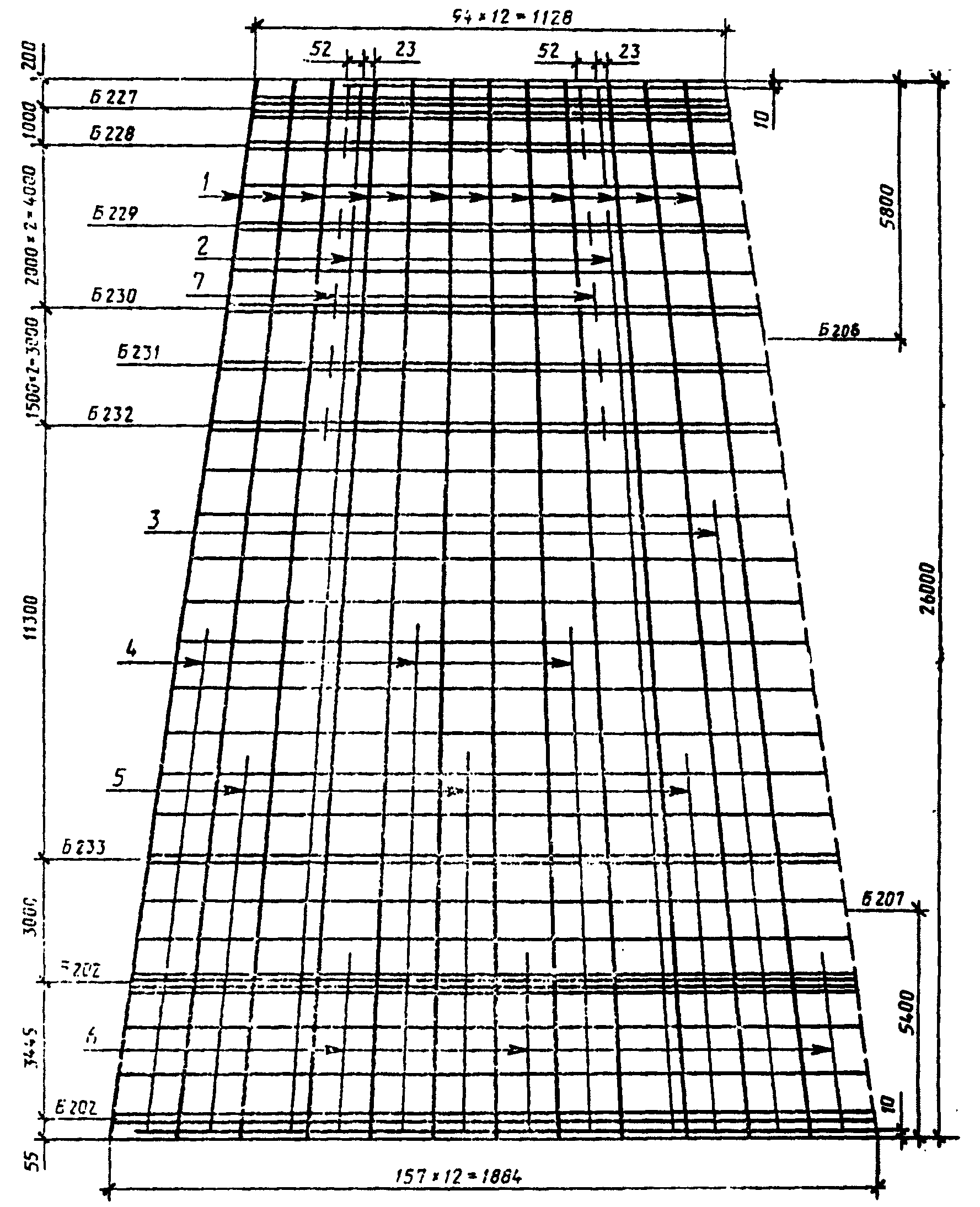

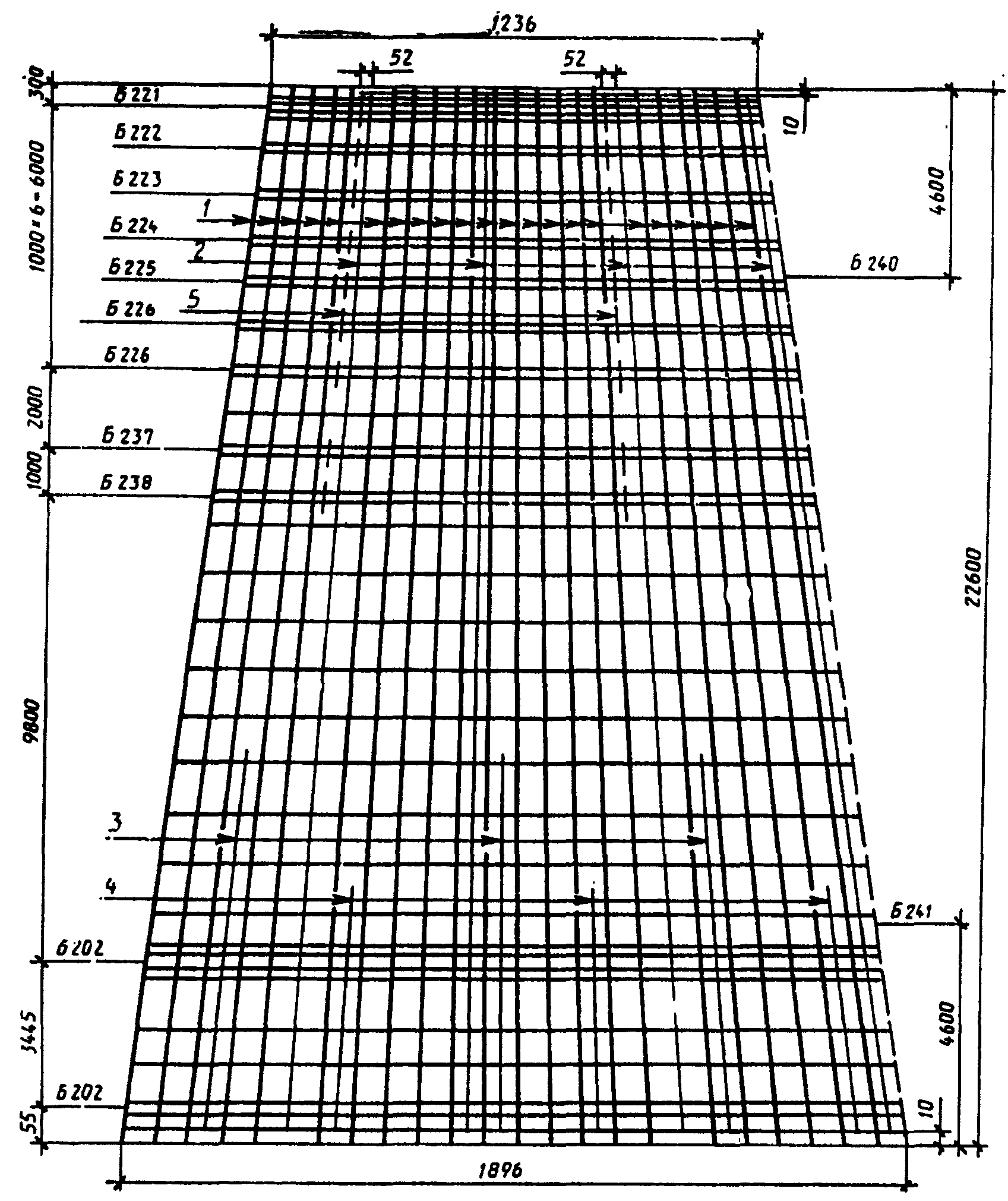

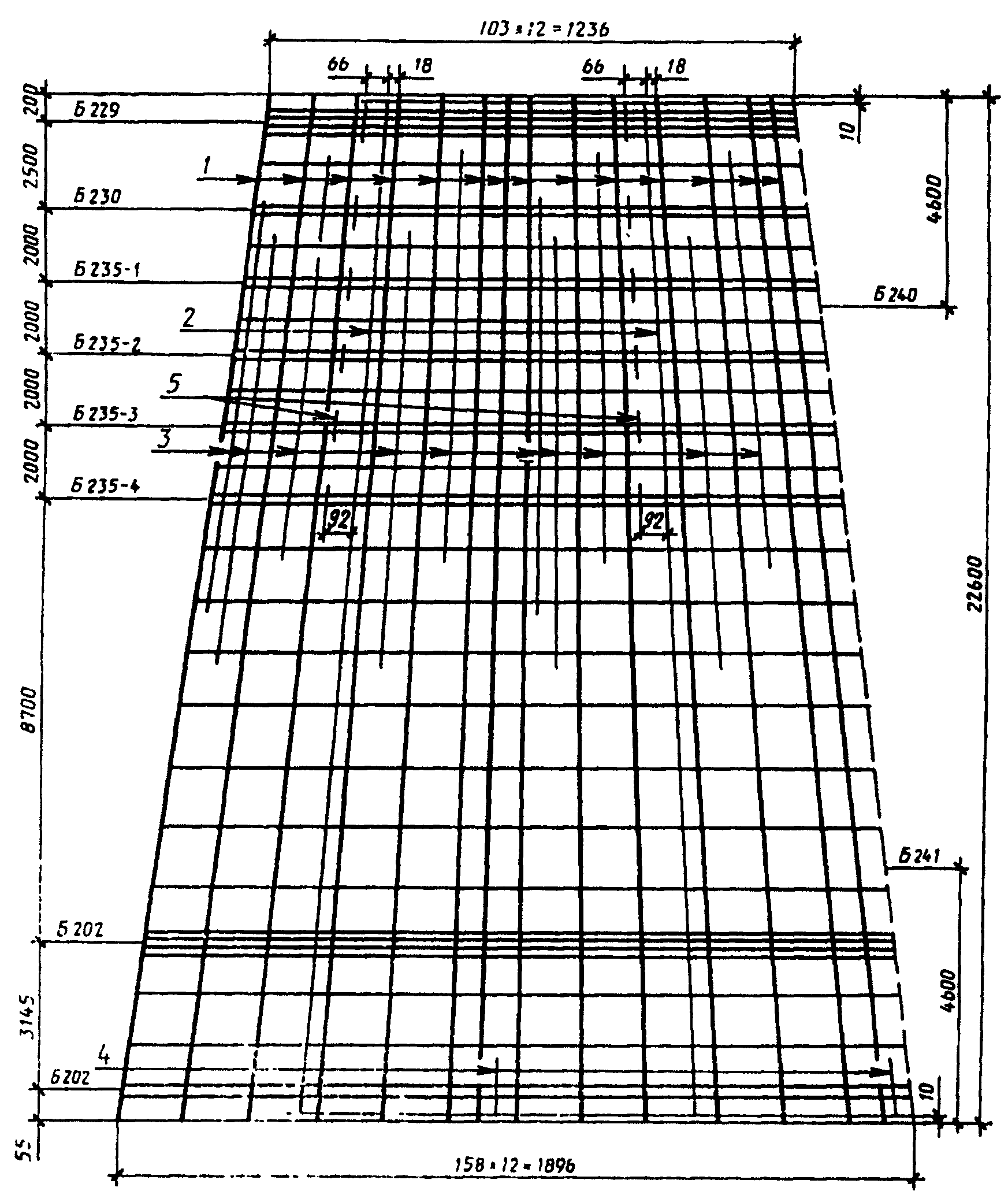

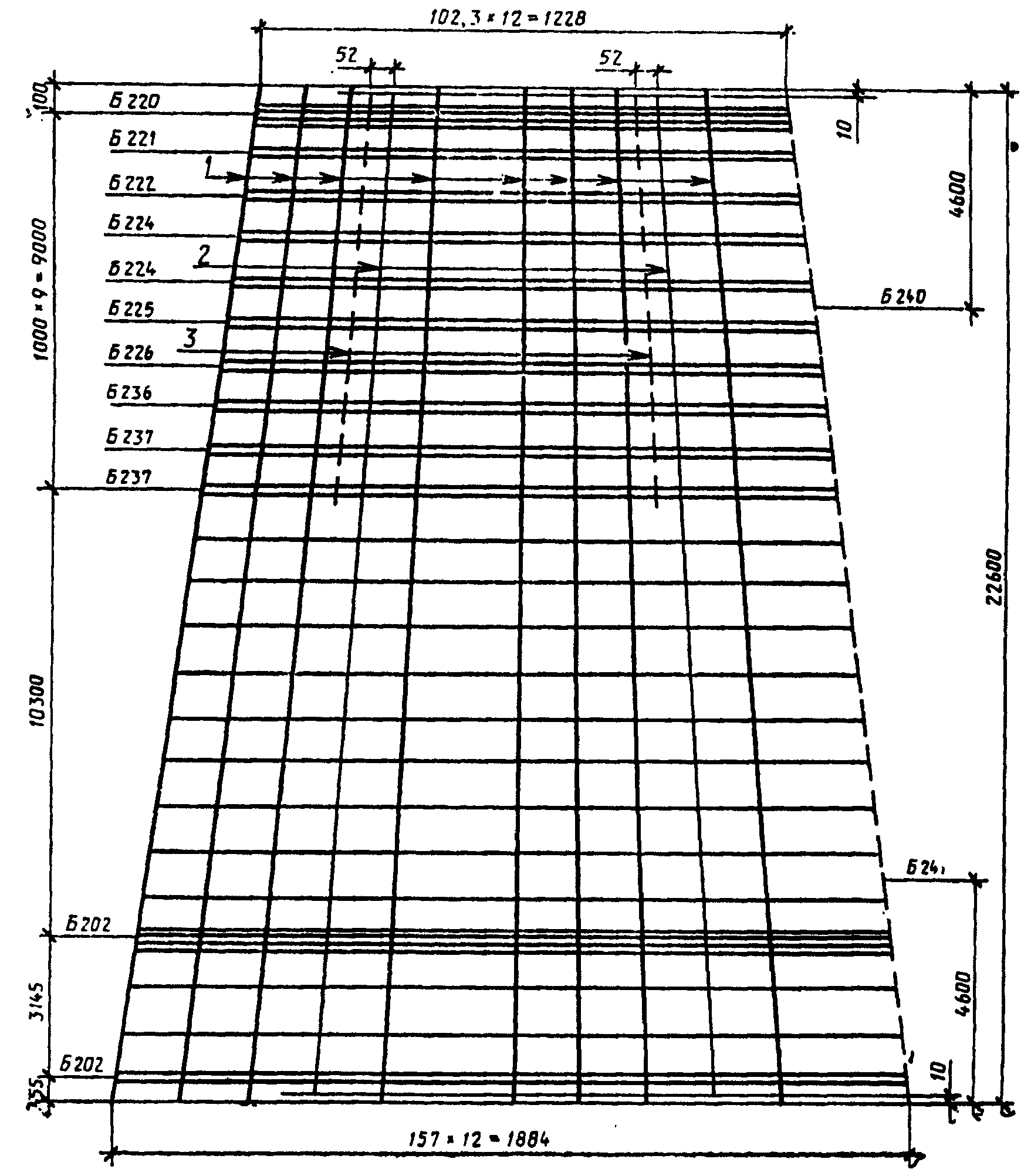

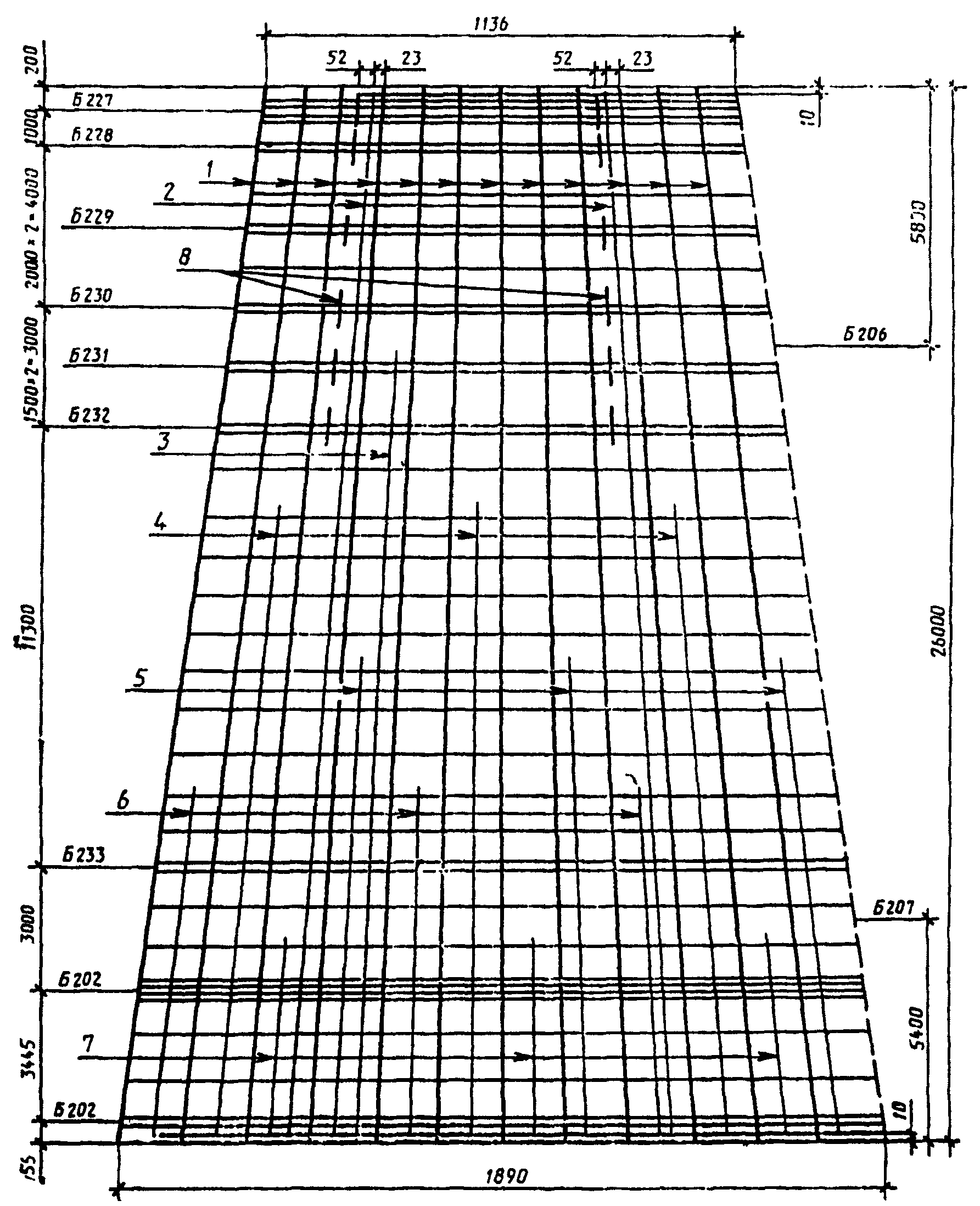

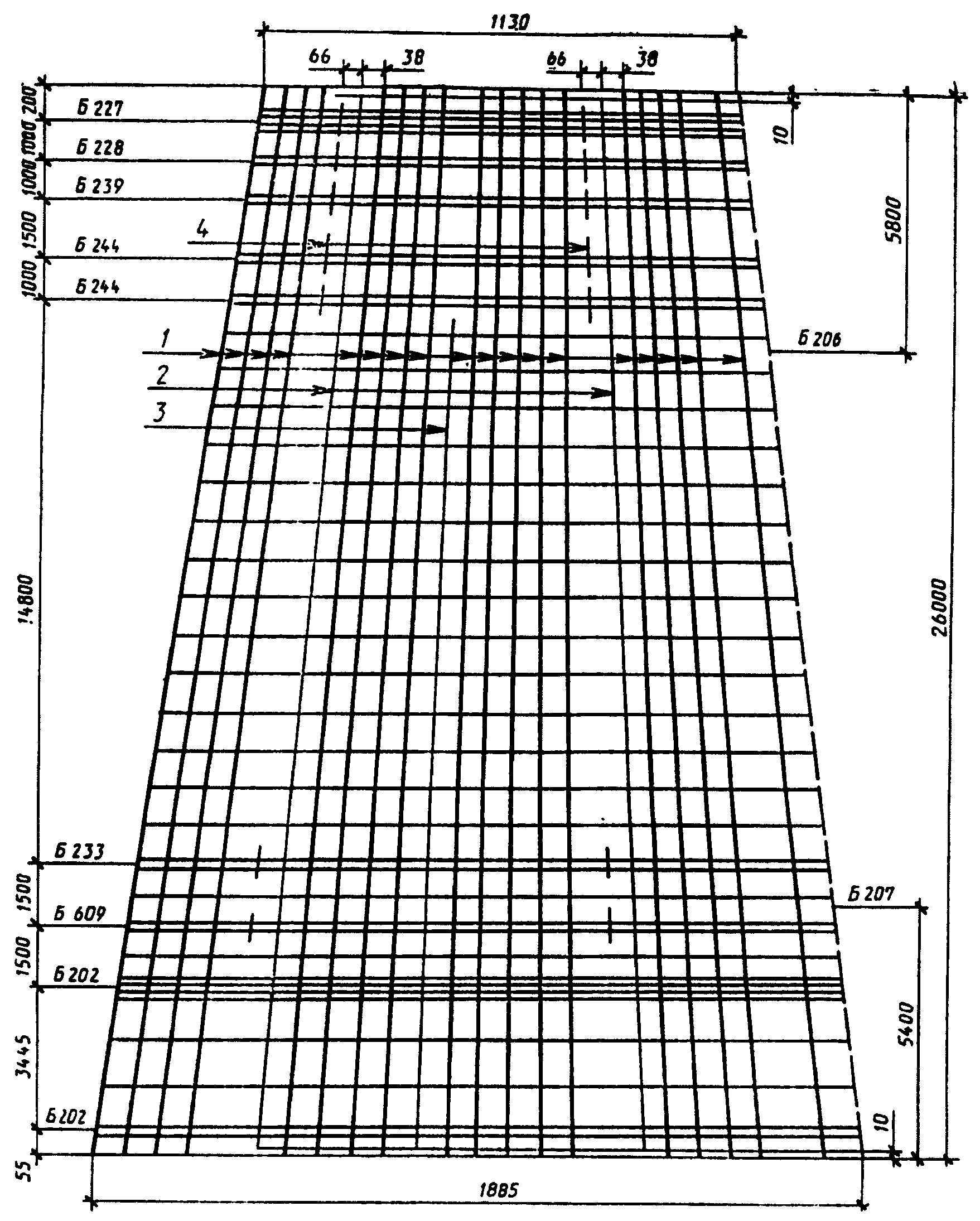

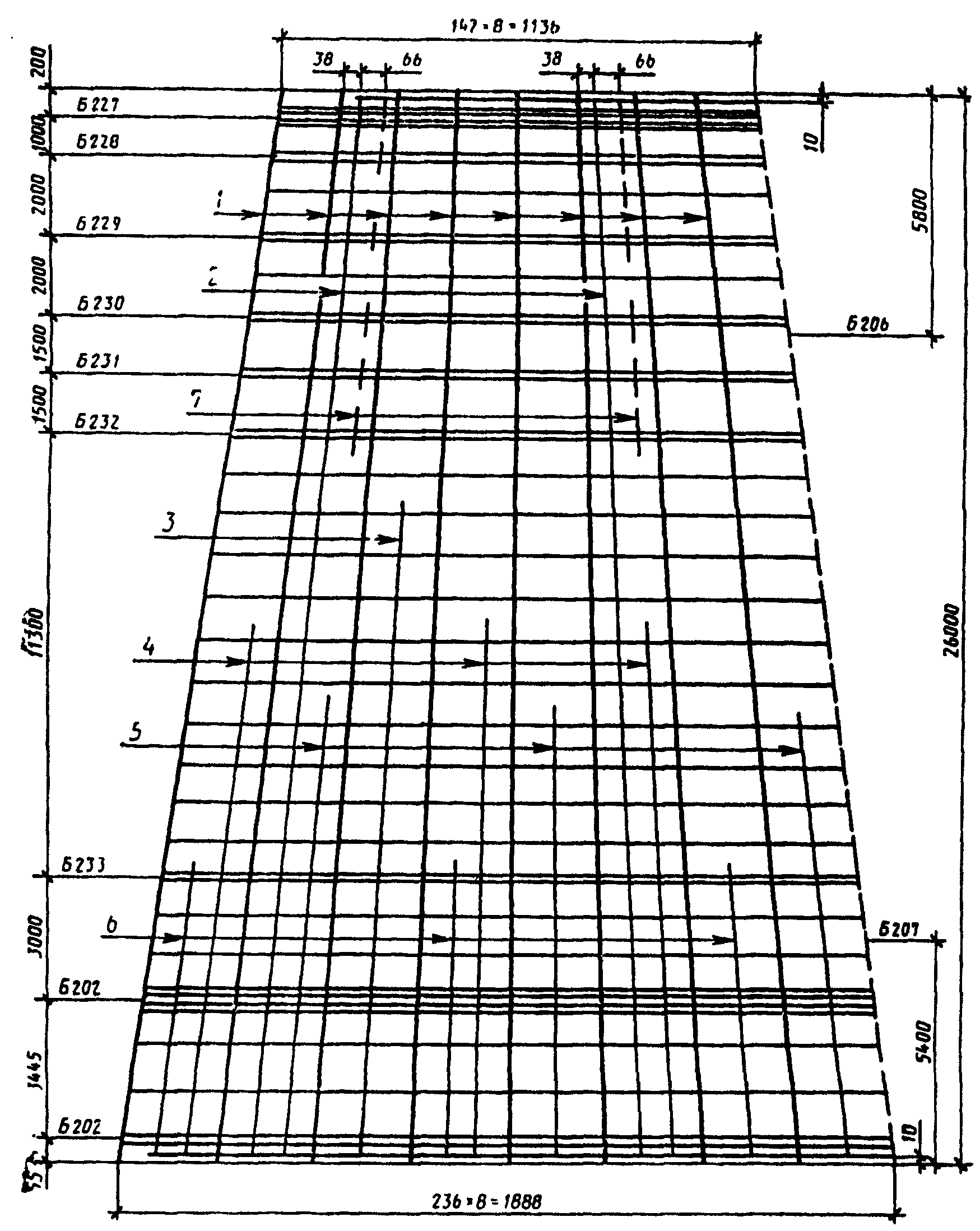

Армирование стойки (в развертке)
Черт. 2

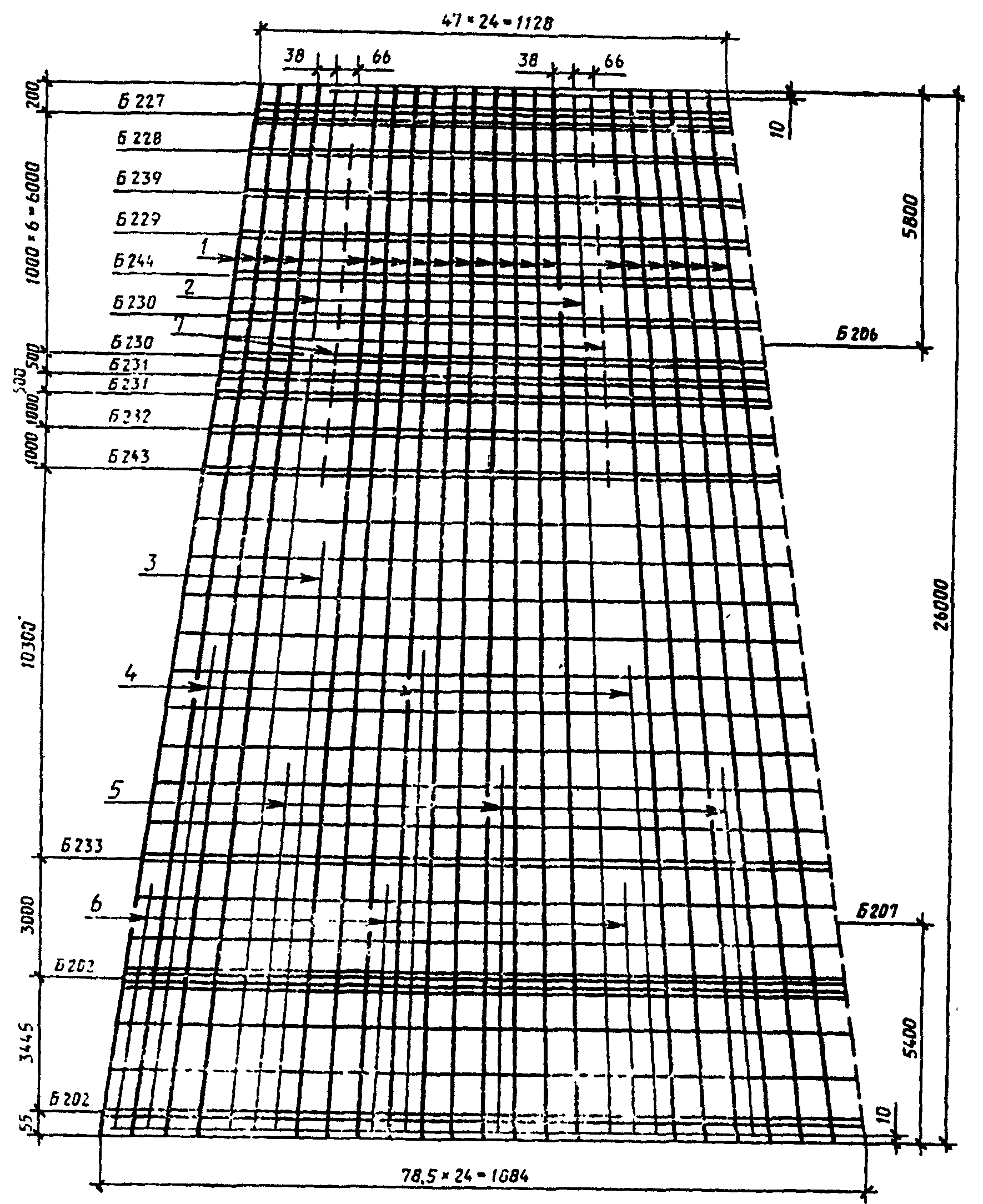

СК26.1-1.1
Армирование стойки (в развертке)
Черт. 3

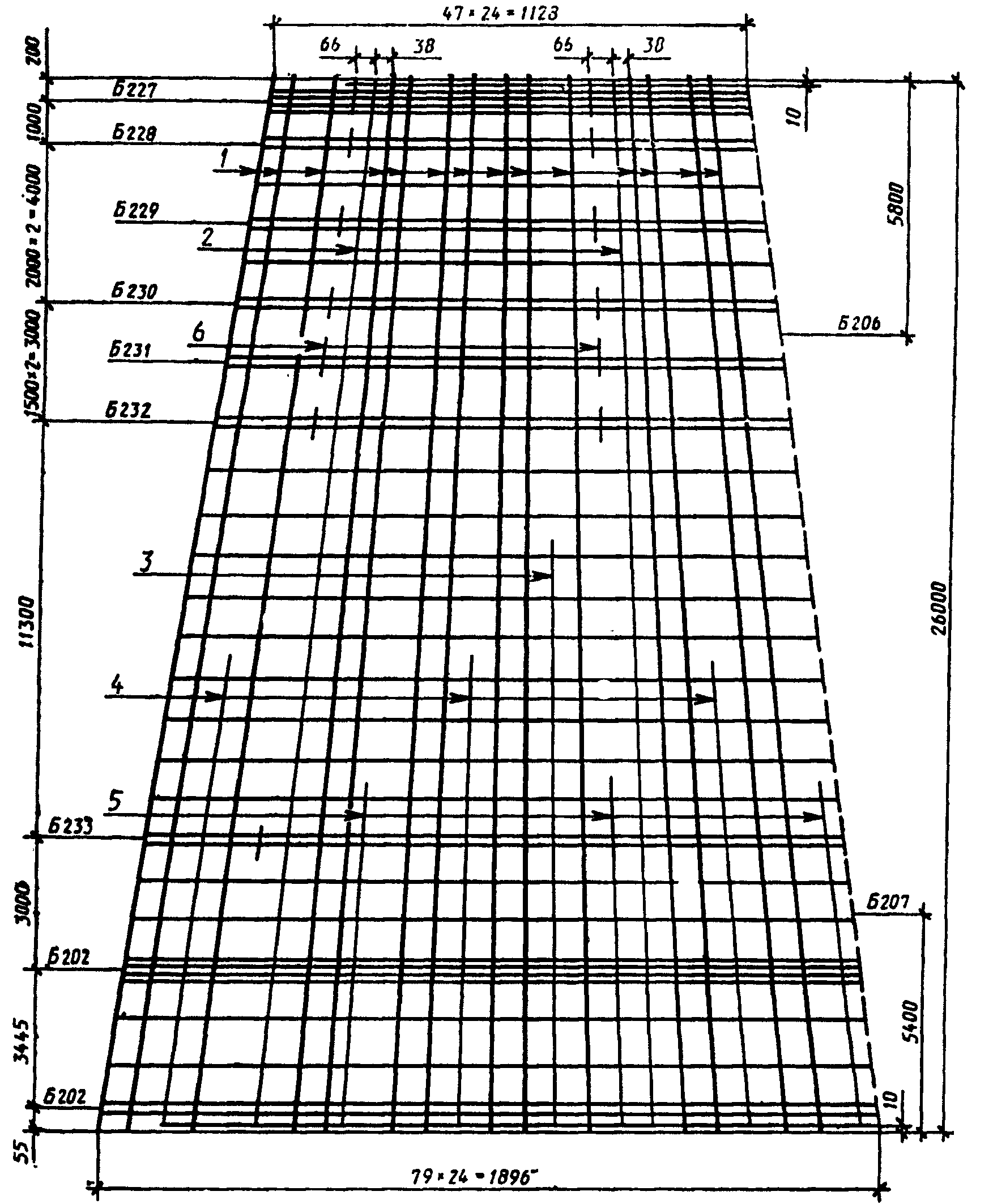

СК26.1-1.2
Армирование стойки (в развертке)
Черт. 4

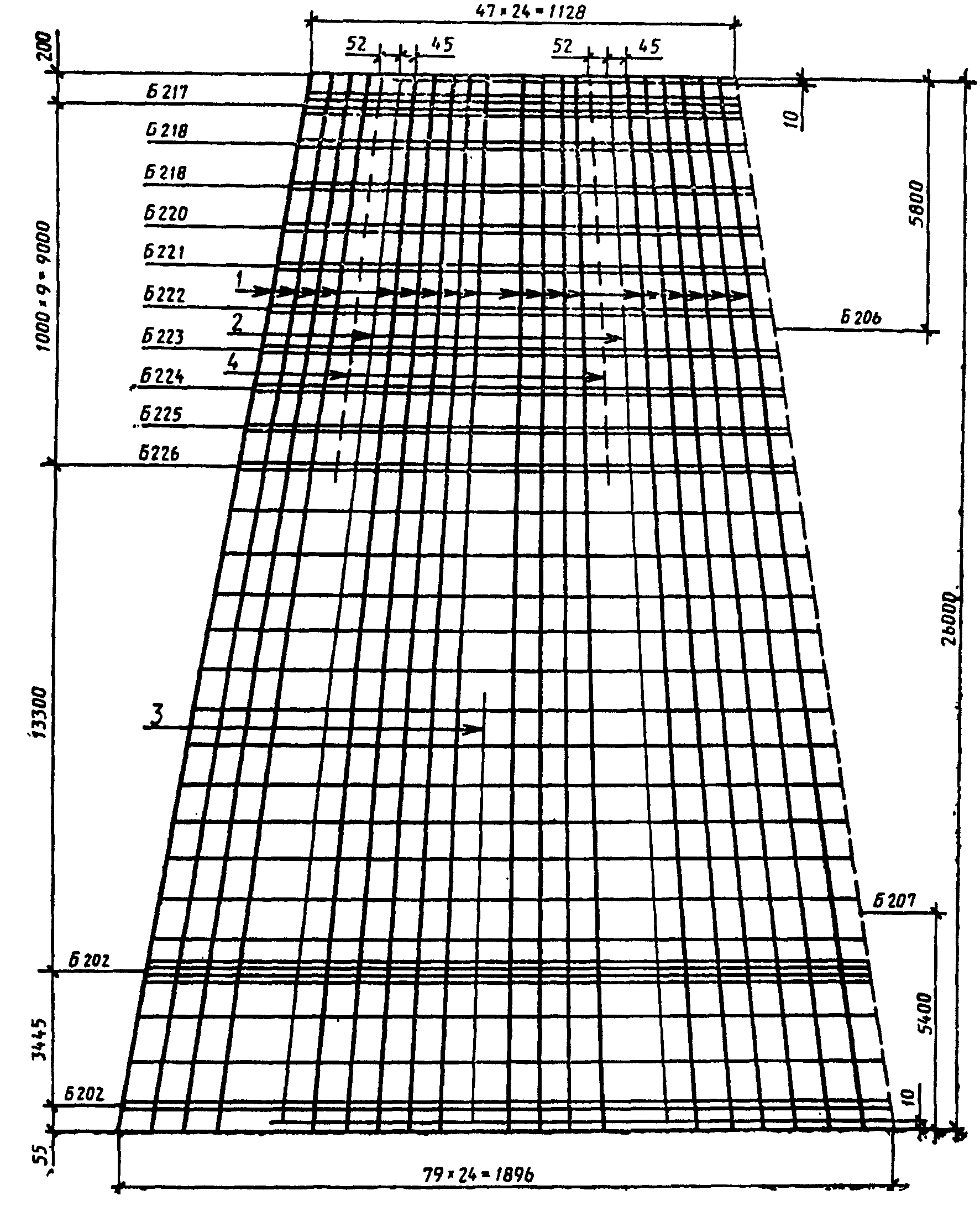

СК26.1-1.5
Армирование стойки (в развертке)
Черт. 5

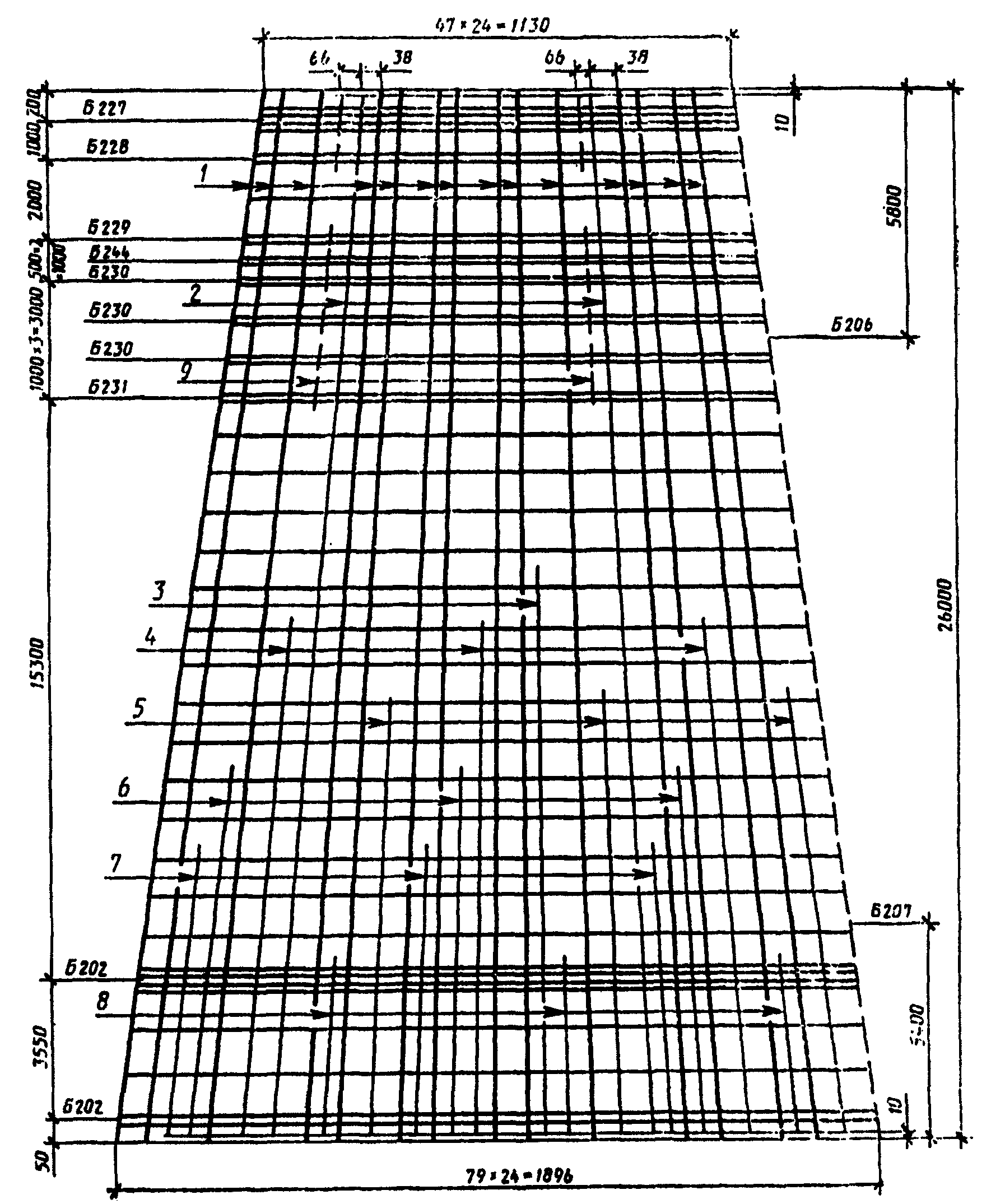

СК26.1-1.4
Армирование стойки (в развертке)
Черт. 6
СК26.1-1.3
Армирование стойки (в развертке)
Черт. 7
СК26.1-2.0
Армирование стойки (в развертке)
Черт. 8
СК26.1-2.1
Армирование стойки (в развертке)
Черт. 9
СК26.1-2.2
Армирование стойки (в развертке)
Черт. 10

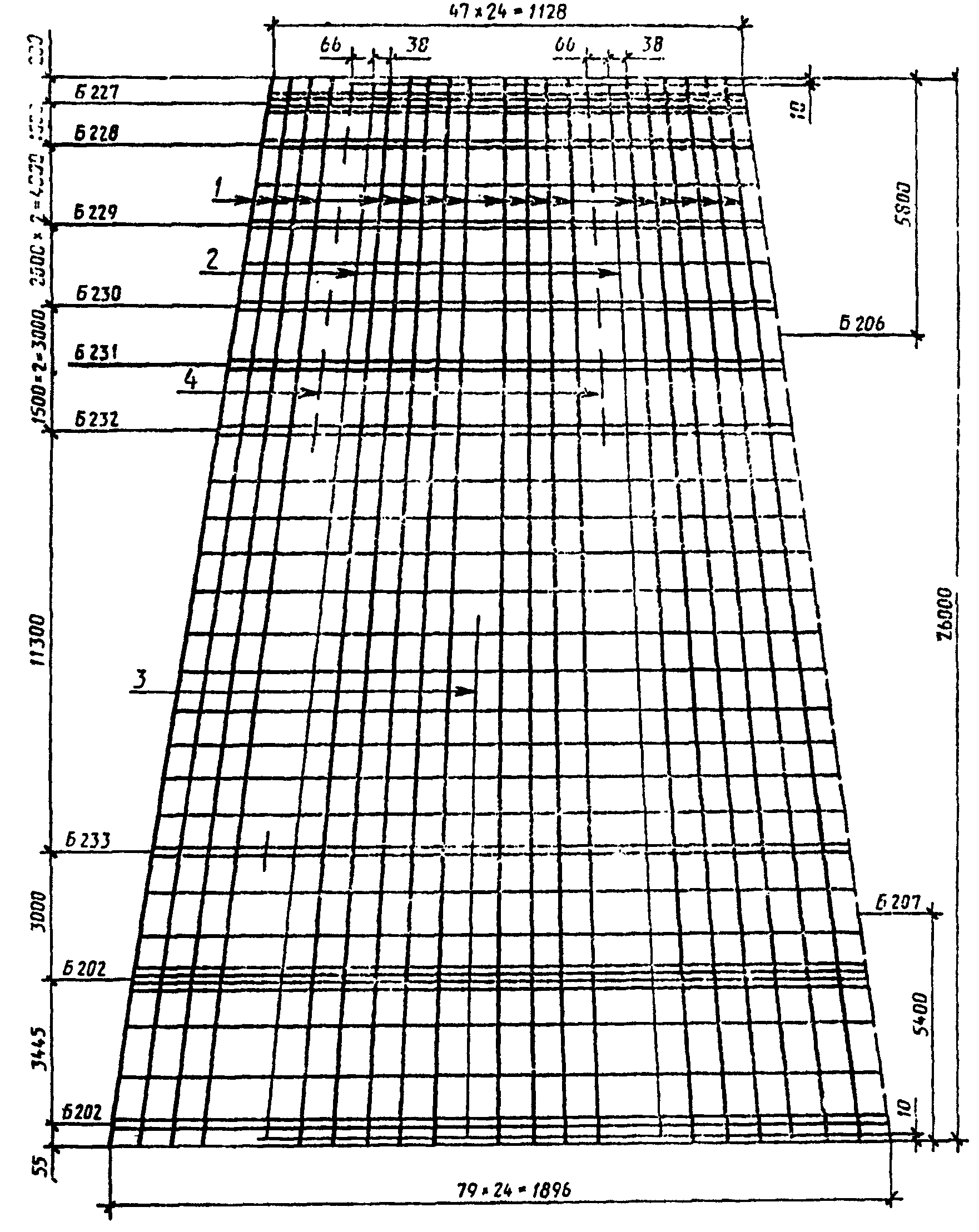

СК26.1-2.5
Армирование стойки (в развертке)
Черт. 11
СК26.1-2.4
Армирование стойки (в развертке)
Черт. 12
СК26.1-2.3
Армирование стойки (в развертке)
Черт. 13
СК26.1-3.0
Армирование стойки (в развертке)
Черт. 14

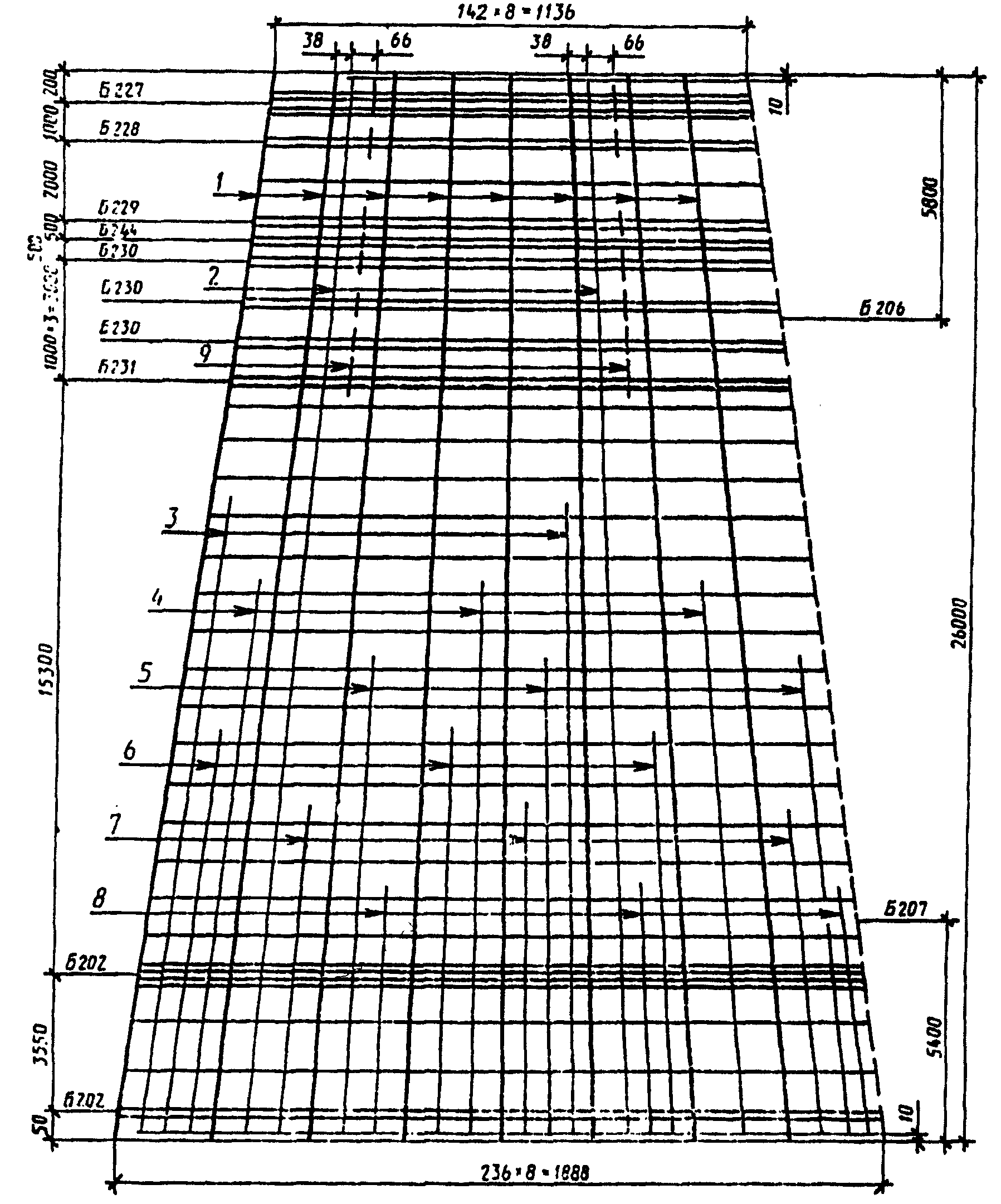

СК26.1-3.1
Армирование стойки (в развертке)
Черт. 15

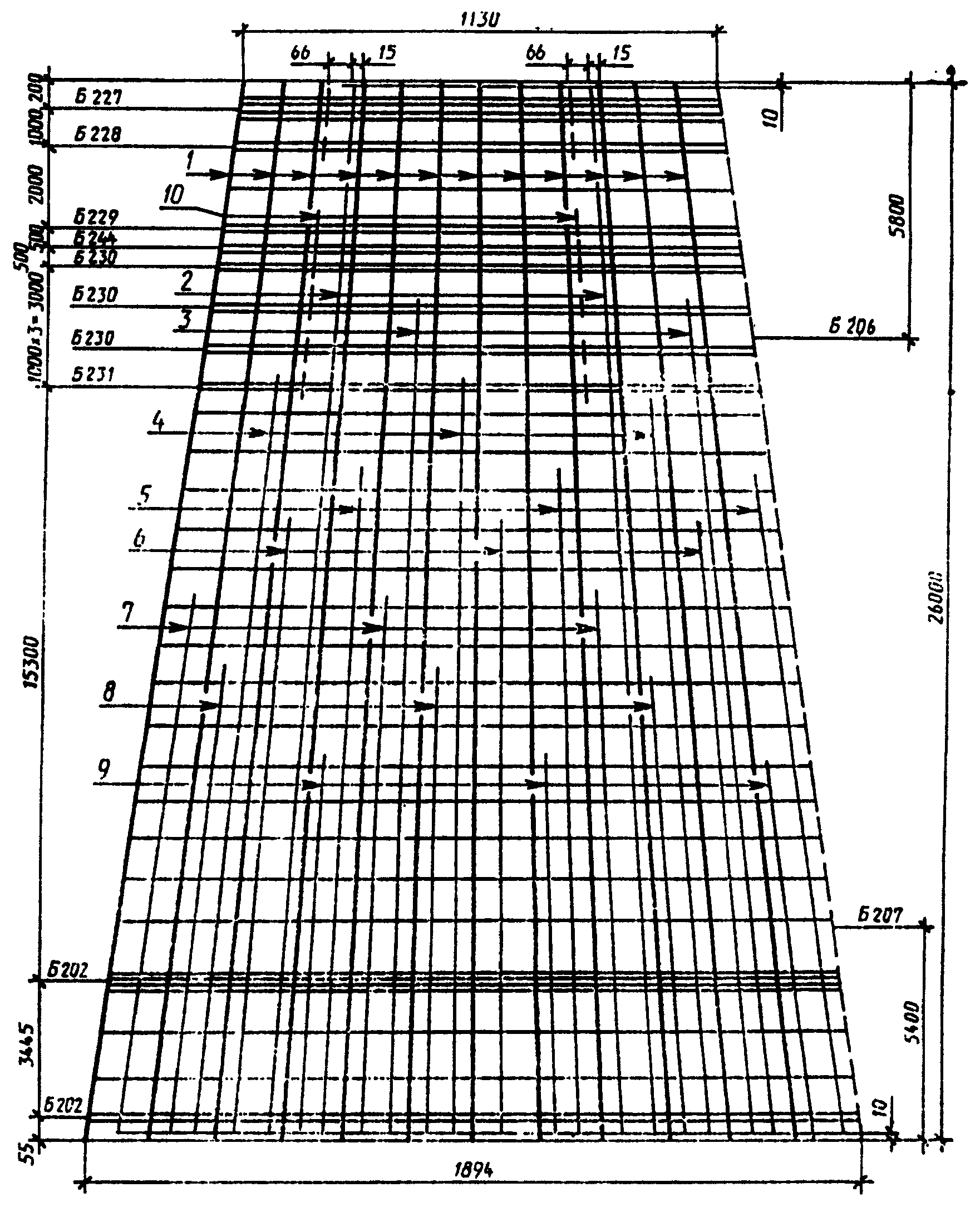

СК26.1-3.4
Армирование стойки (в развертке)
Черт. 16
СК26.1-3.3
Армирование стойки (в развертке)
Черт. 17
СК26.1-4.0
Армирование стойки (в развертке)
Черт. 18
Примечание. Стойки устанавливаются узким концом вниз.
СК26.1-4.1
Армирование стойки (в развертке)
Черт. 19
Примечание. Стойки устанавливаются узким концом вниз.

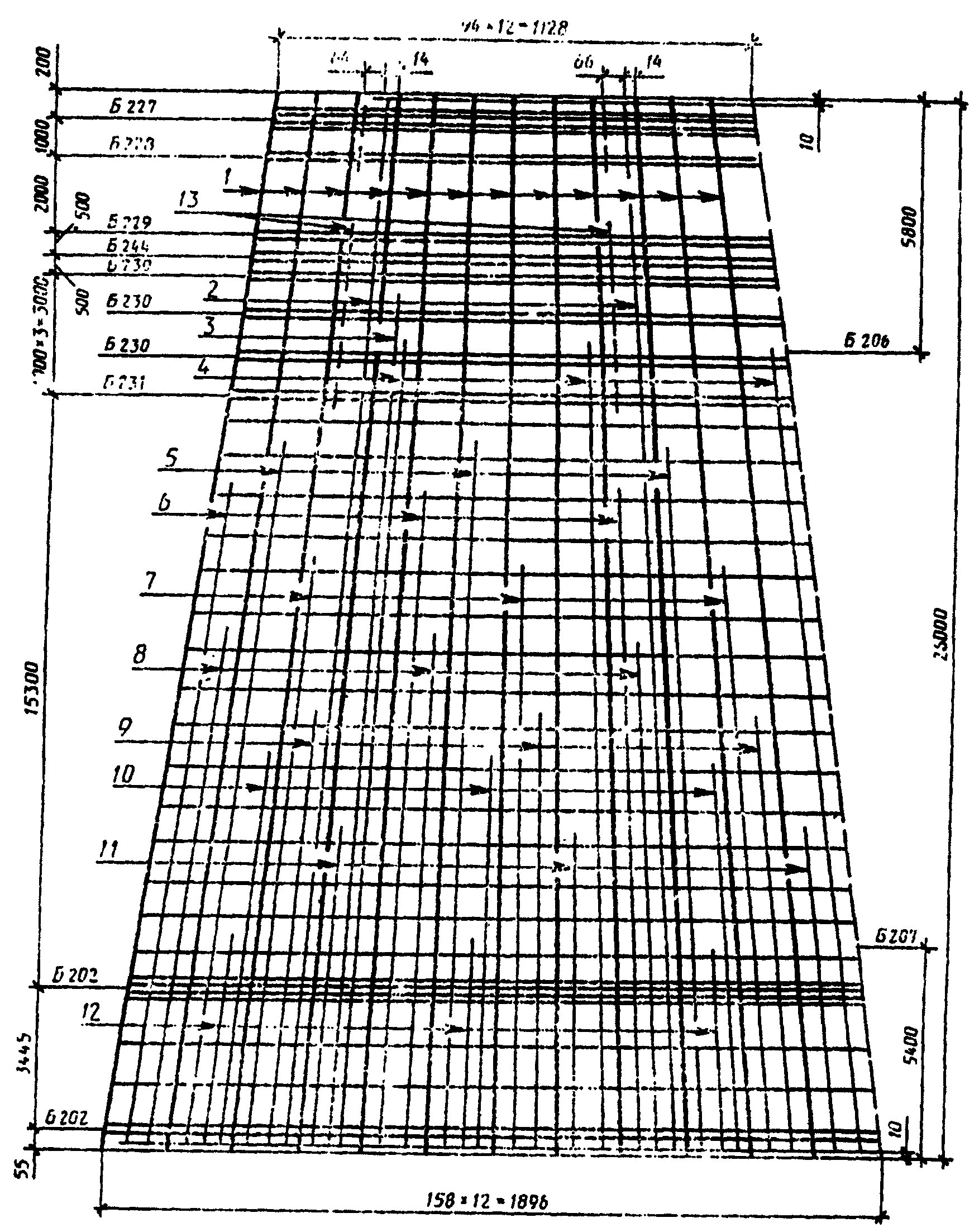

СК26.1-5.1

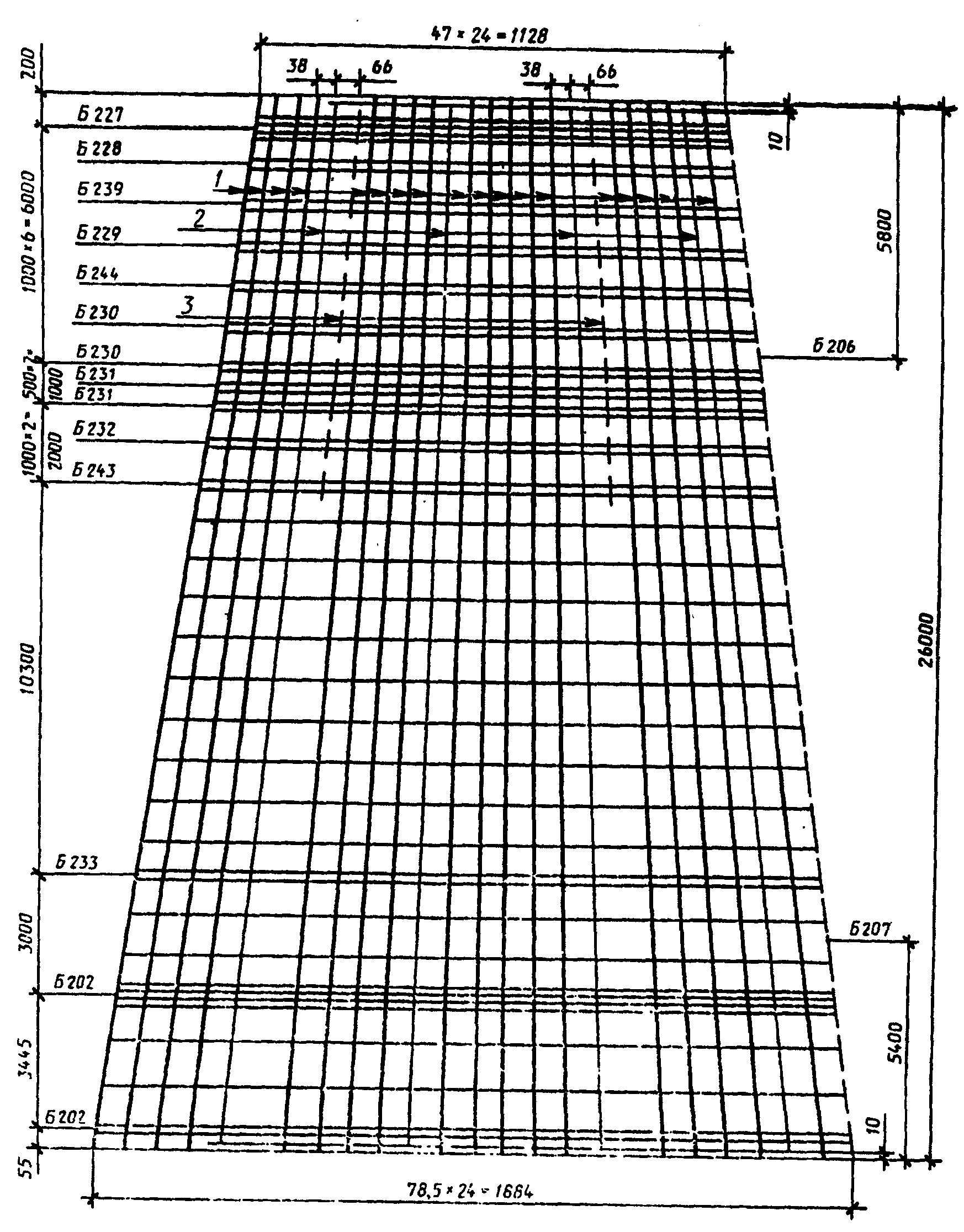

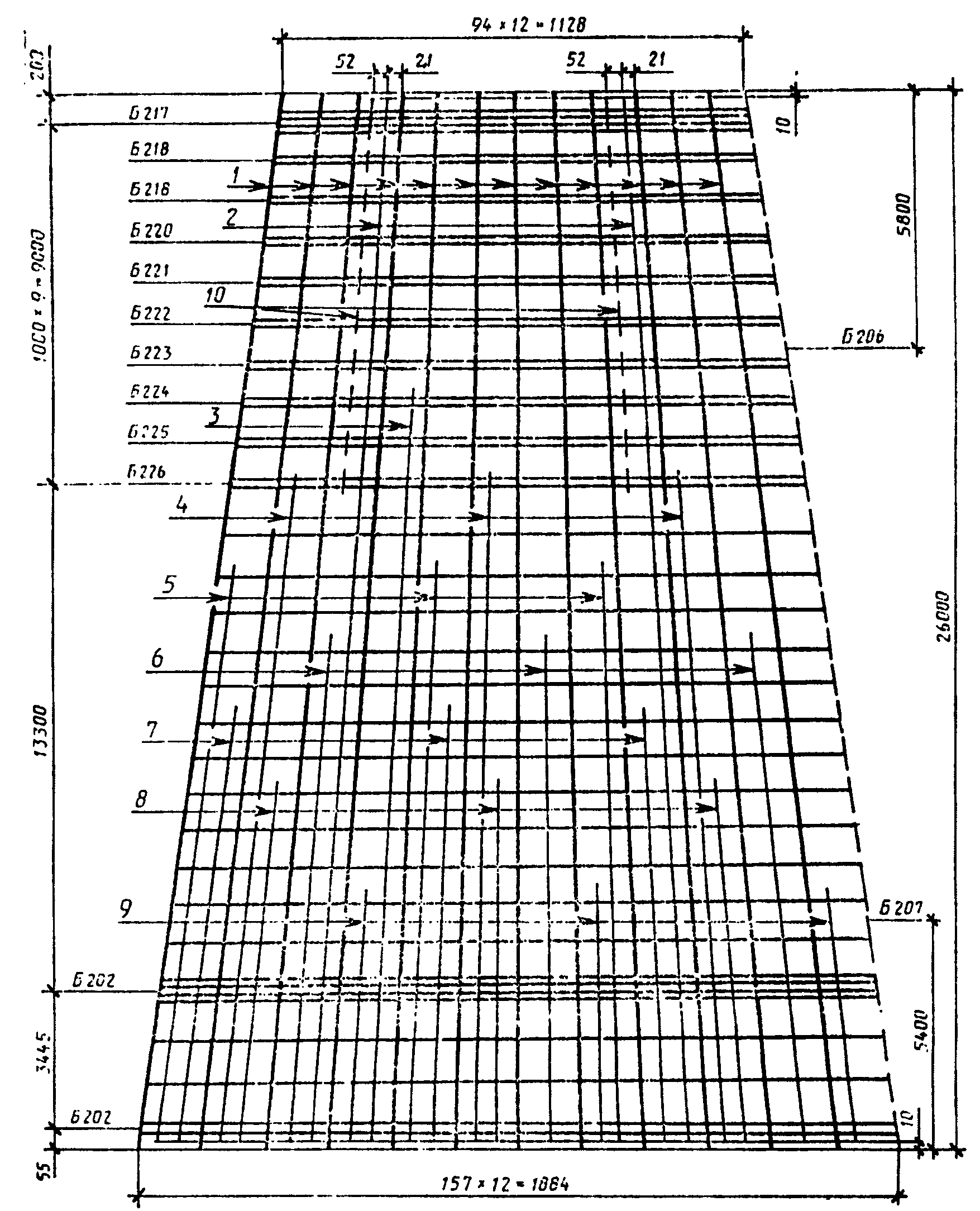

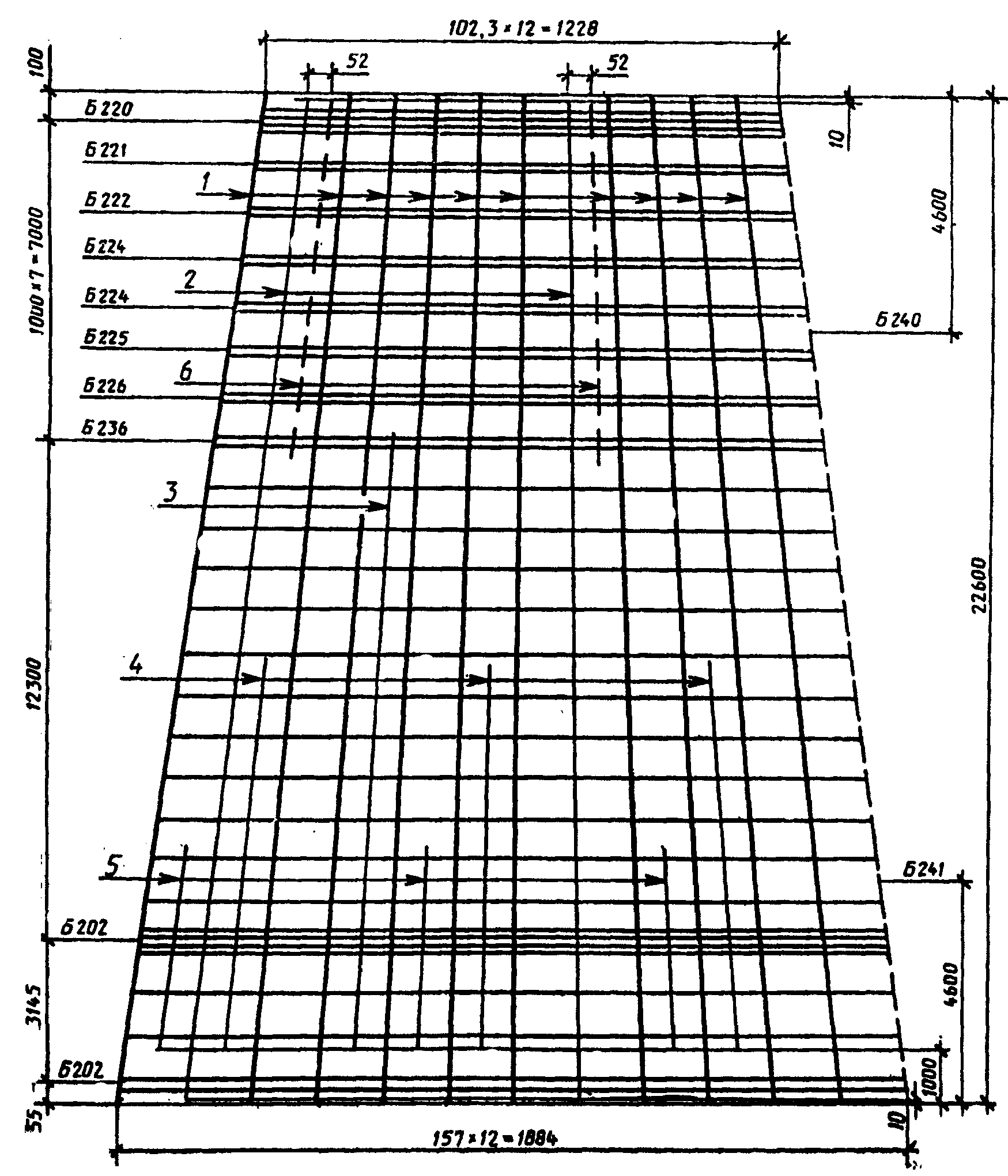

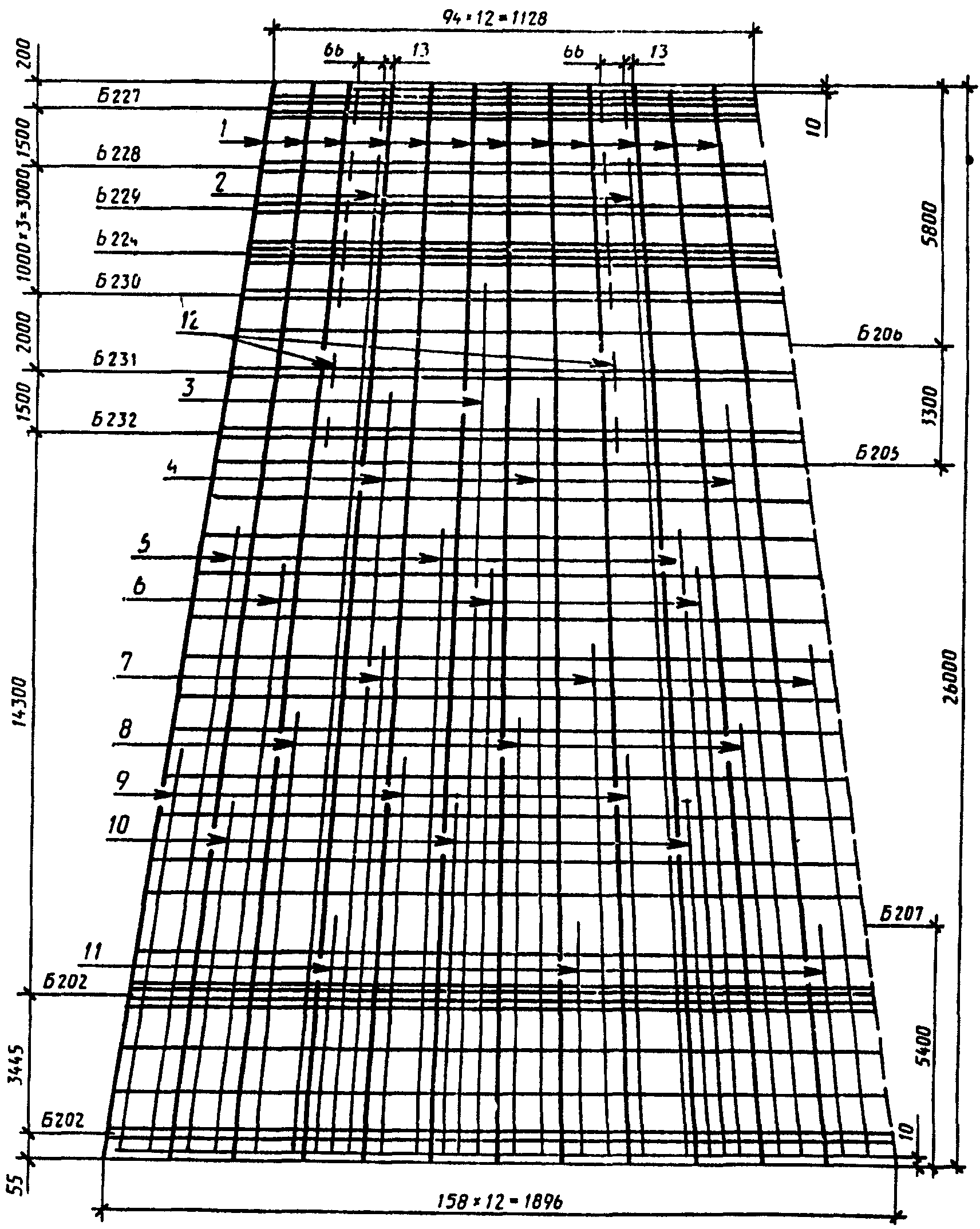

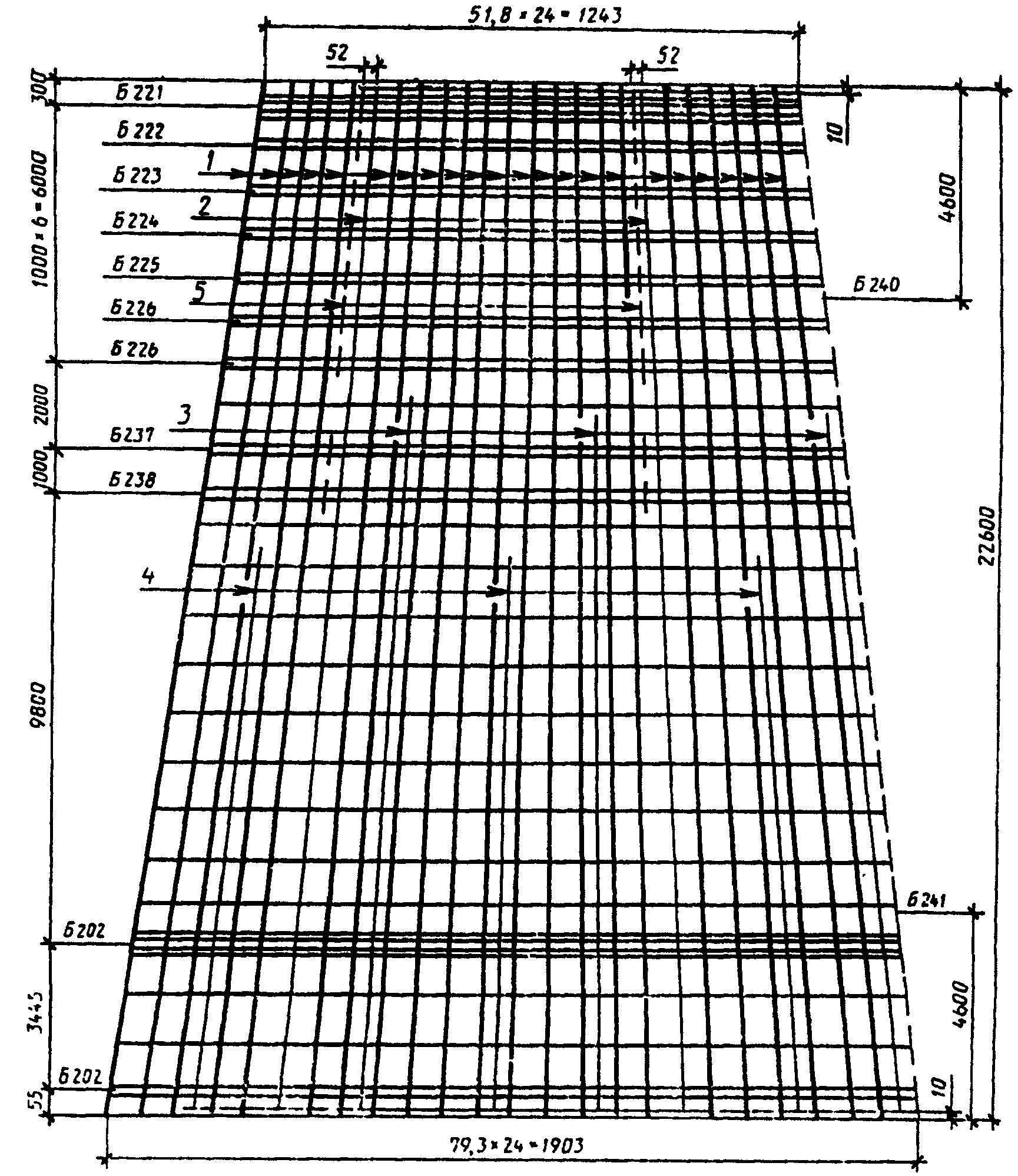

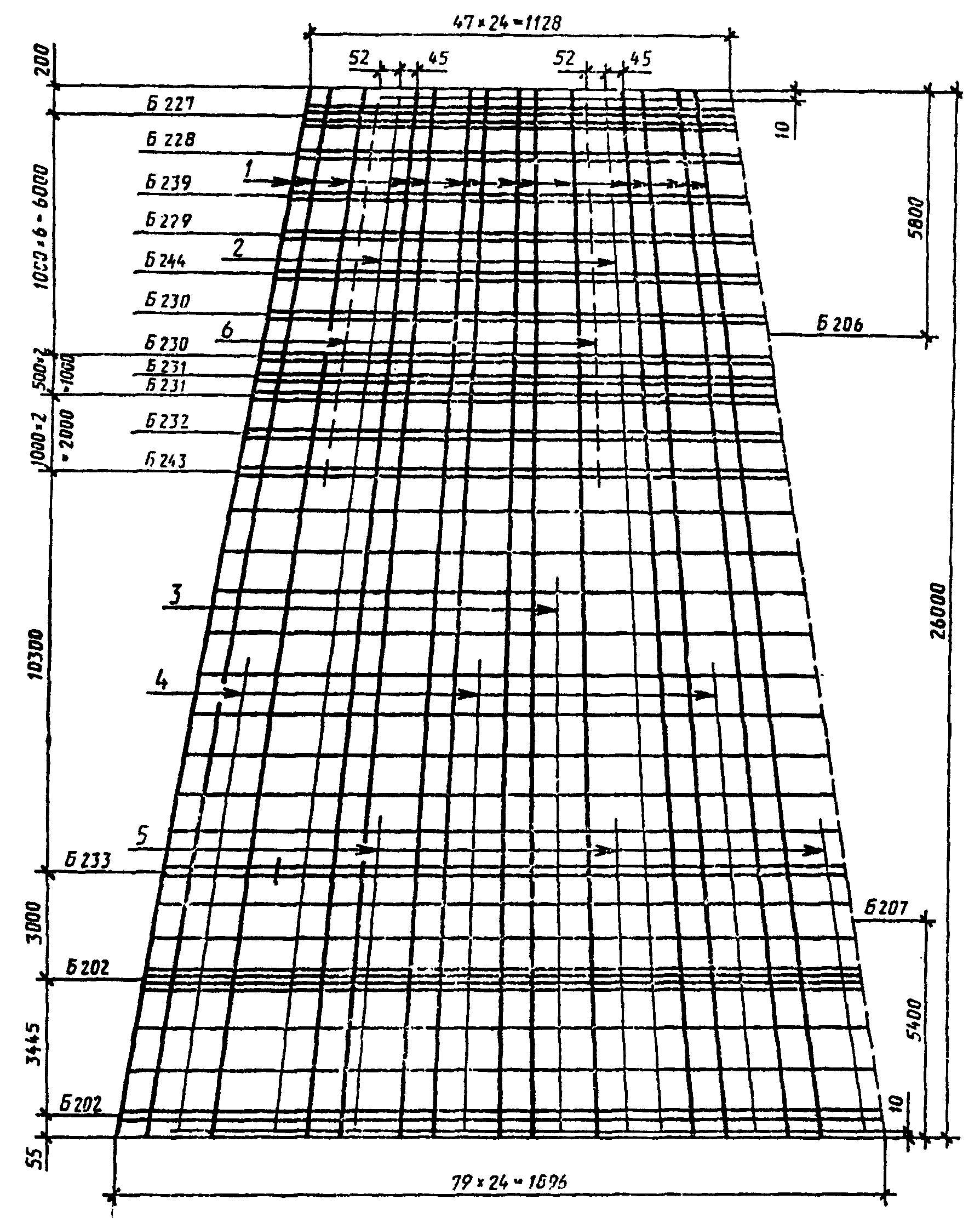

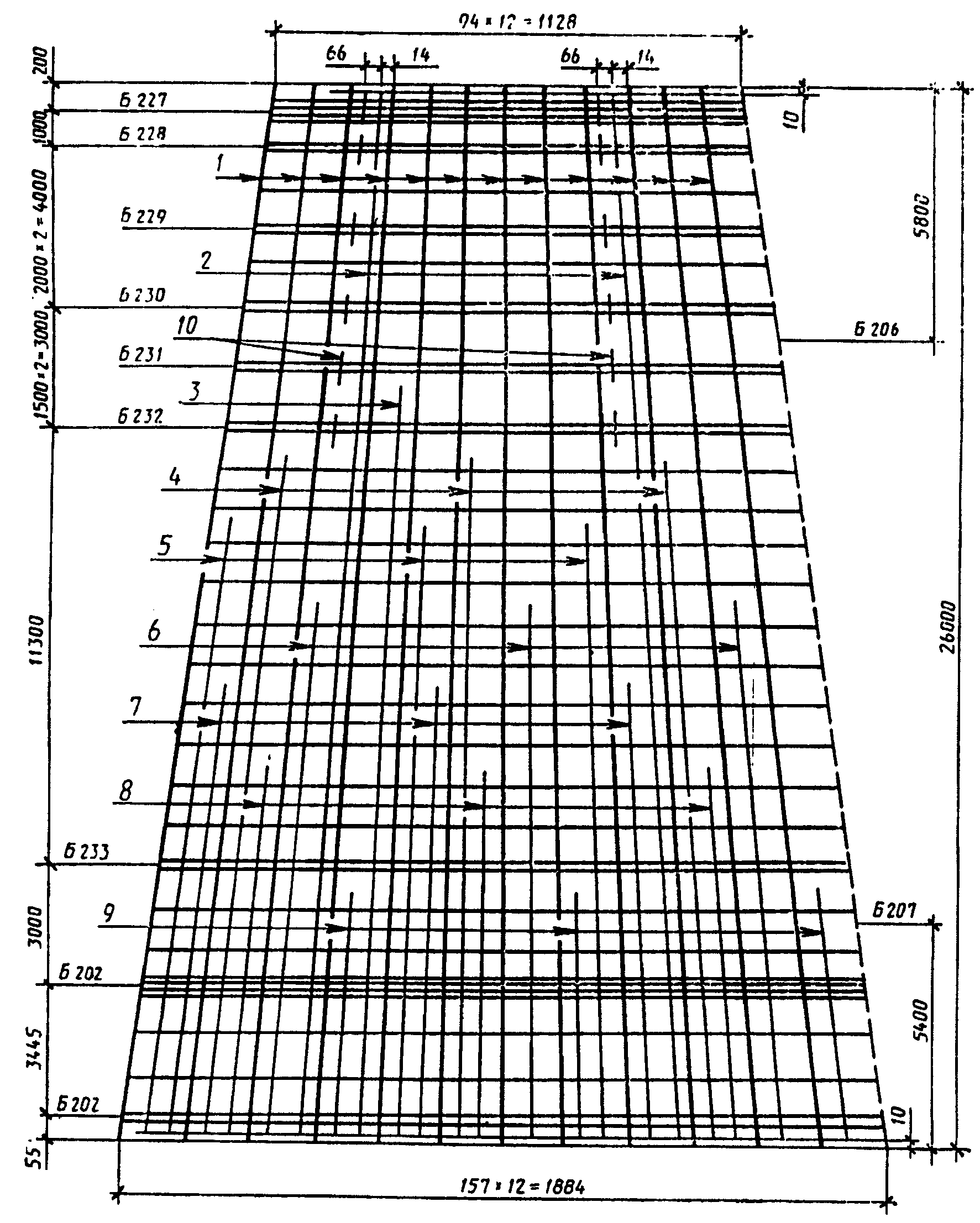

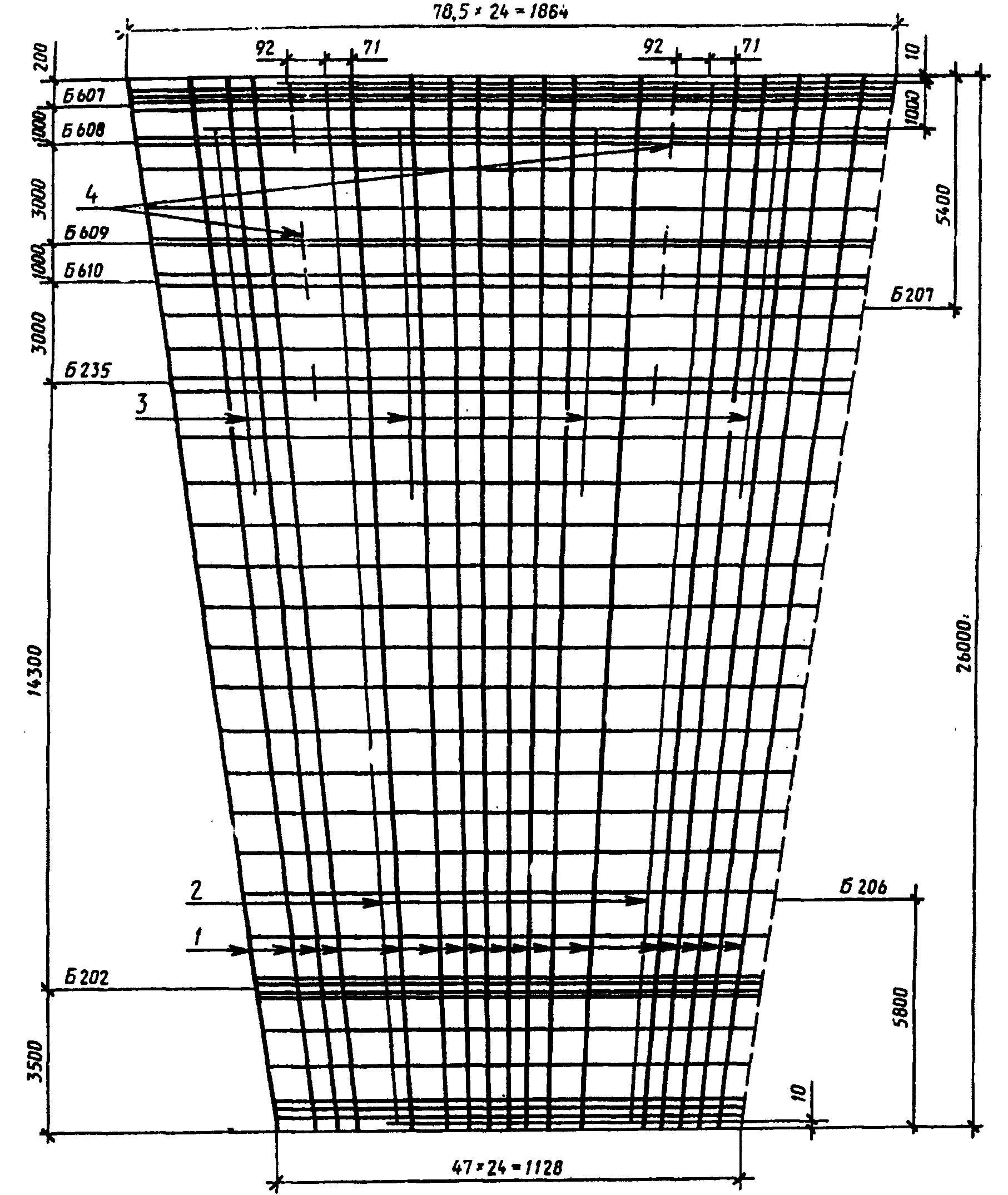

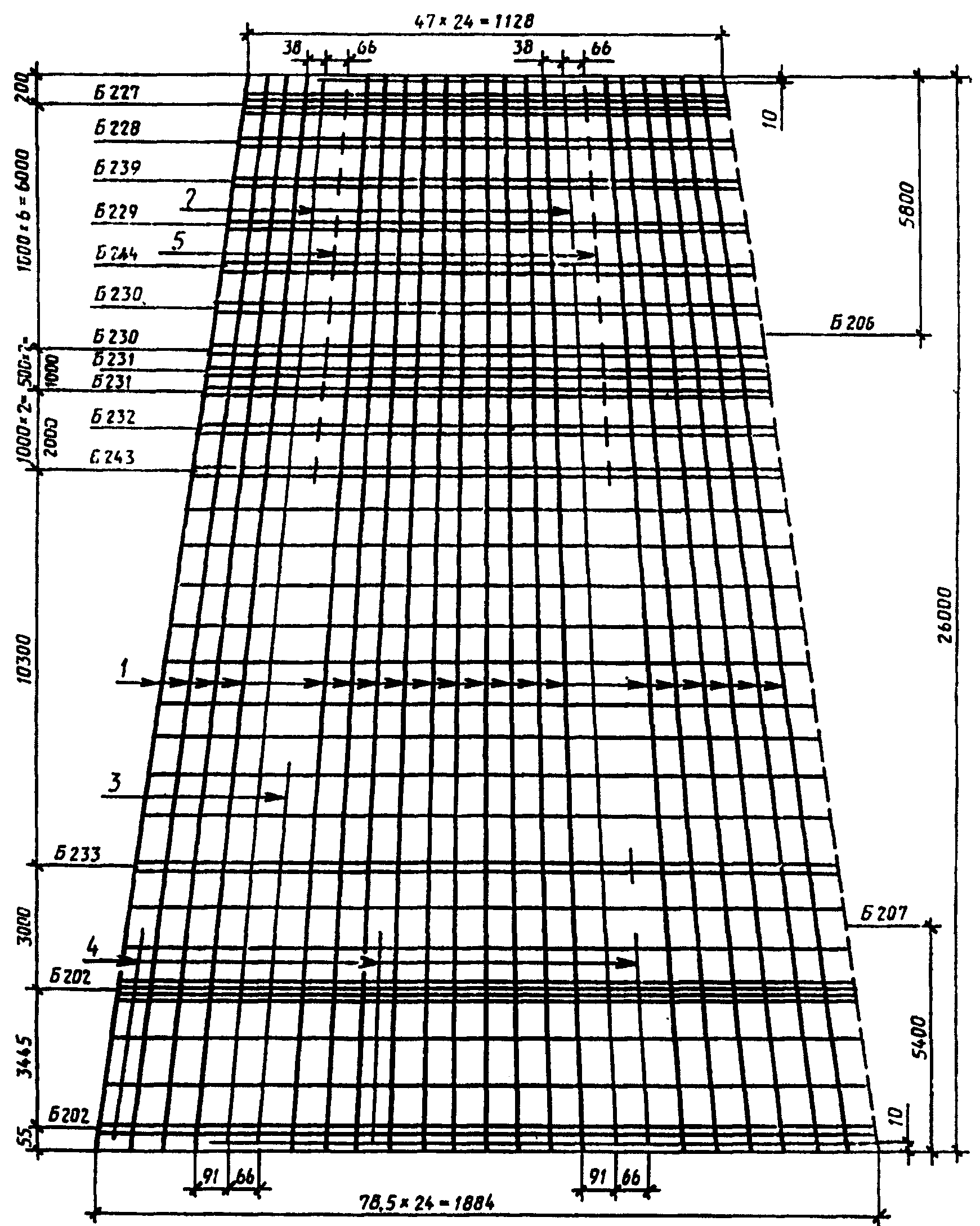

Армирование стойки (в развертке)
Черт. 20
СК22.1-1.0
Армирование стойки (в развертке)
Черт. 21

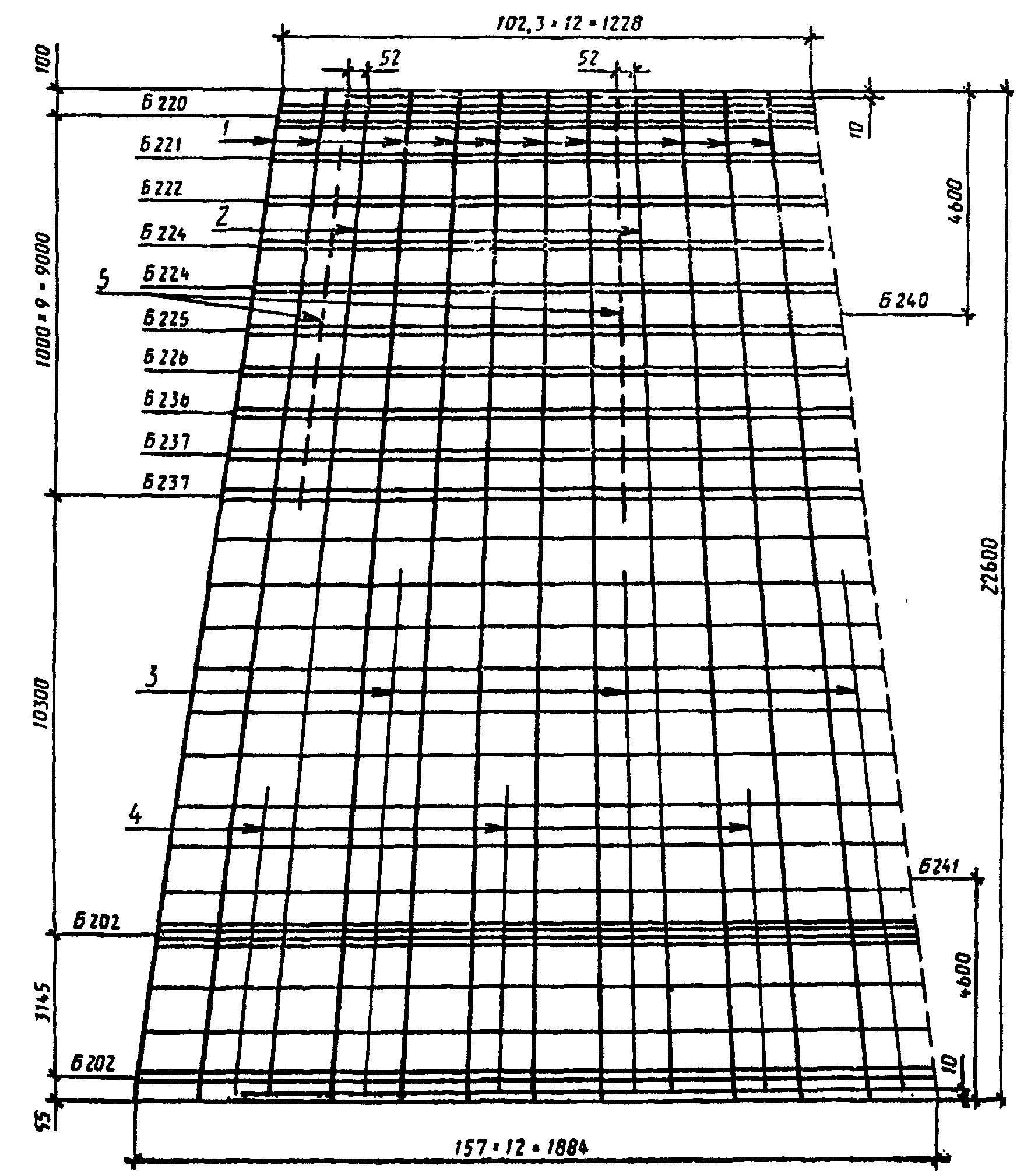

СК22.1-1.1
Армирование стойки (в развертке)
Черт. 22

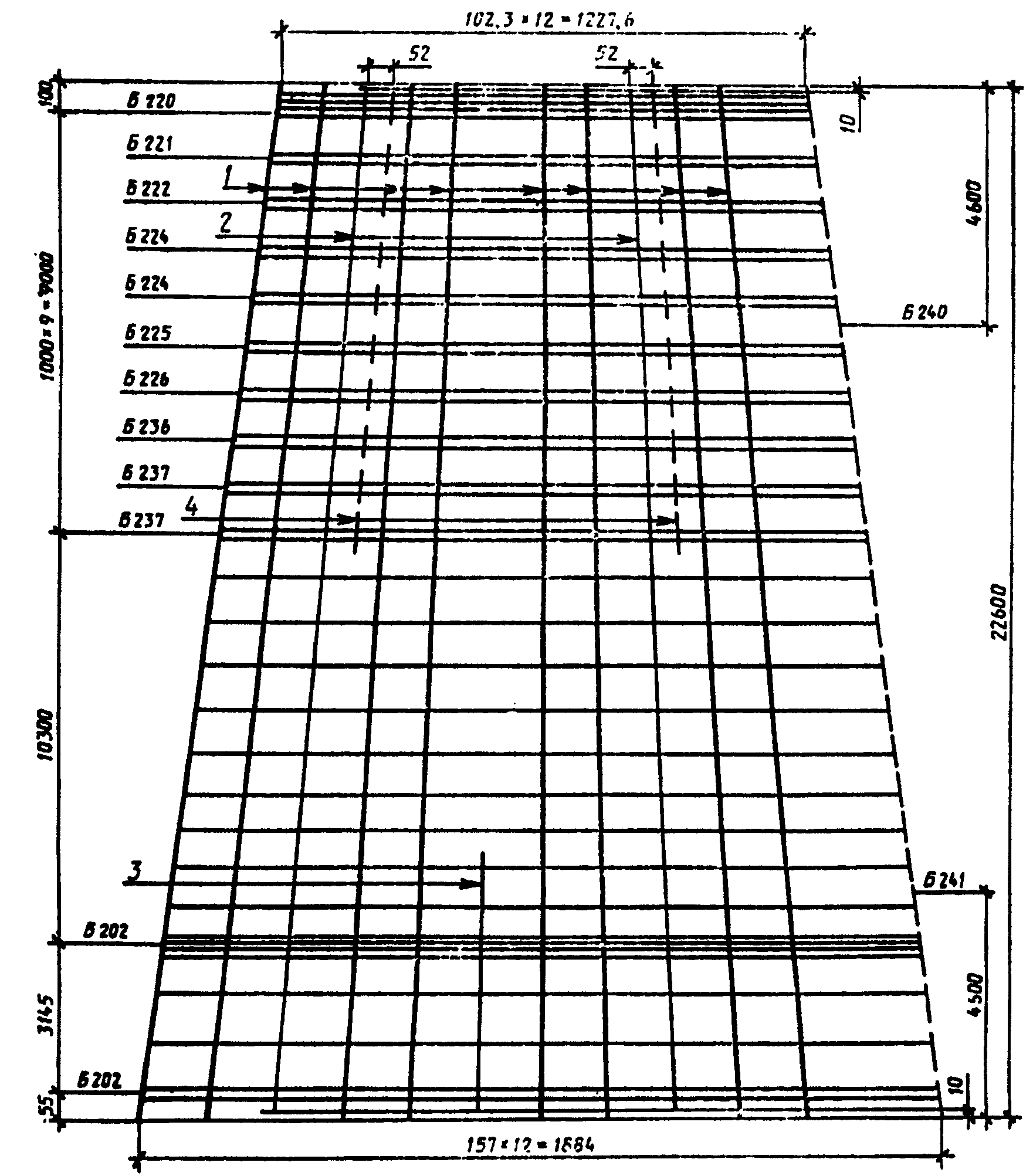

СК22.1-1.2
Армирование стойки (в развертке)
Черт. 23
СК22.1-2.0
Армирование стойки (в развертке)
Черт. 24

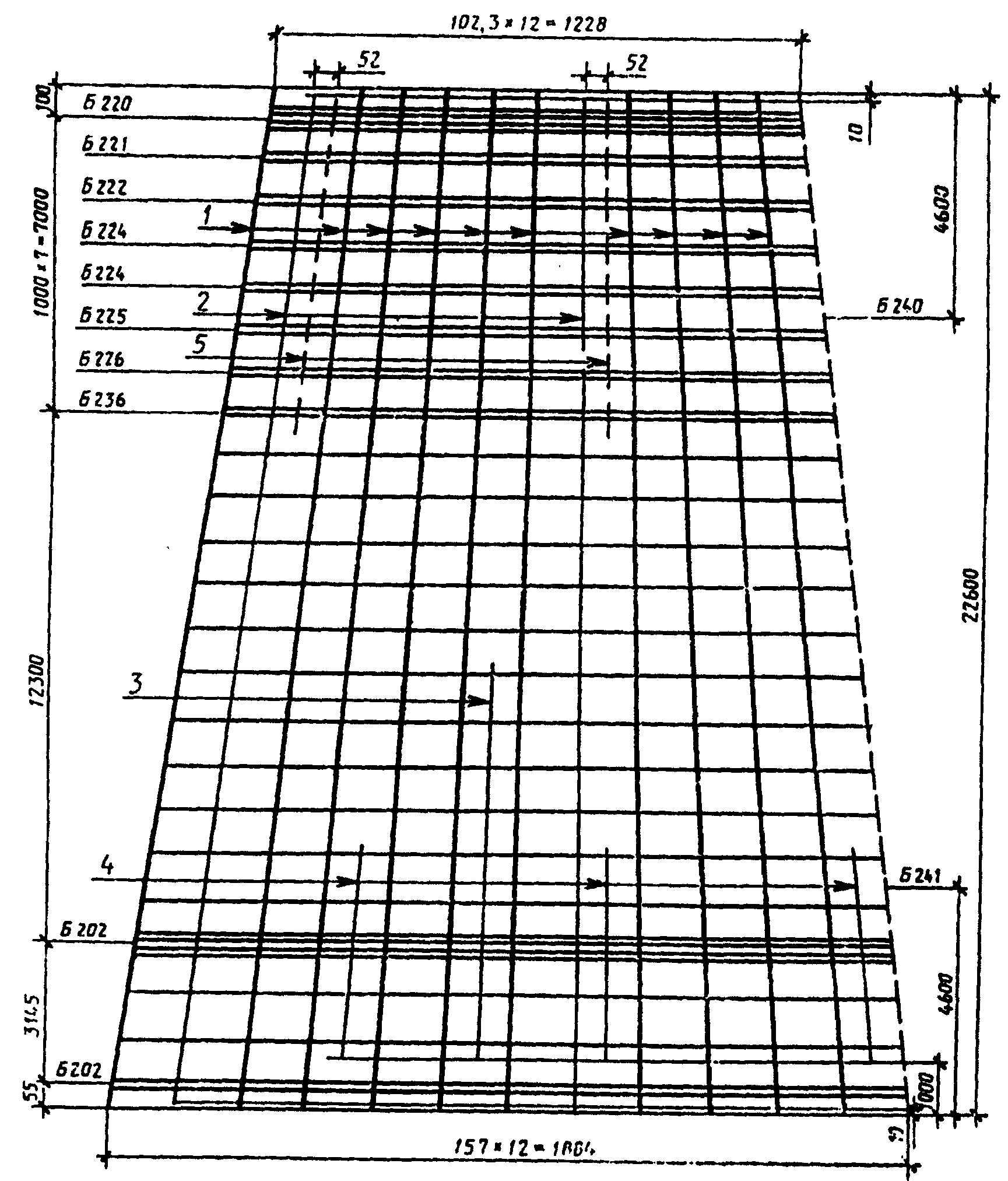

СК22.1-2.1
Армирование стойки (в развертке)
Черт. 25
СК22.1-2.2
Армирование стойки (в развертке)
Черт. 26
СК22.1-3.0
Армирование стойки (в развертке)
Черт. 27
СК22.1-3.1
Армирование стойки (в развертке)
Черт. 28

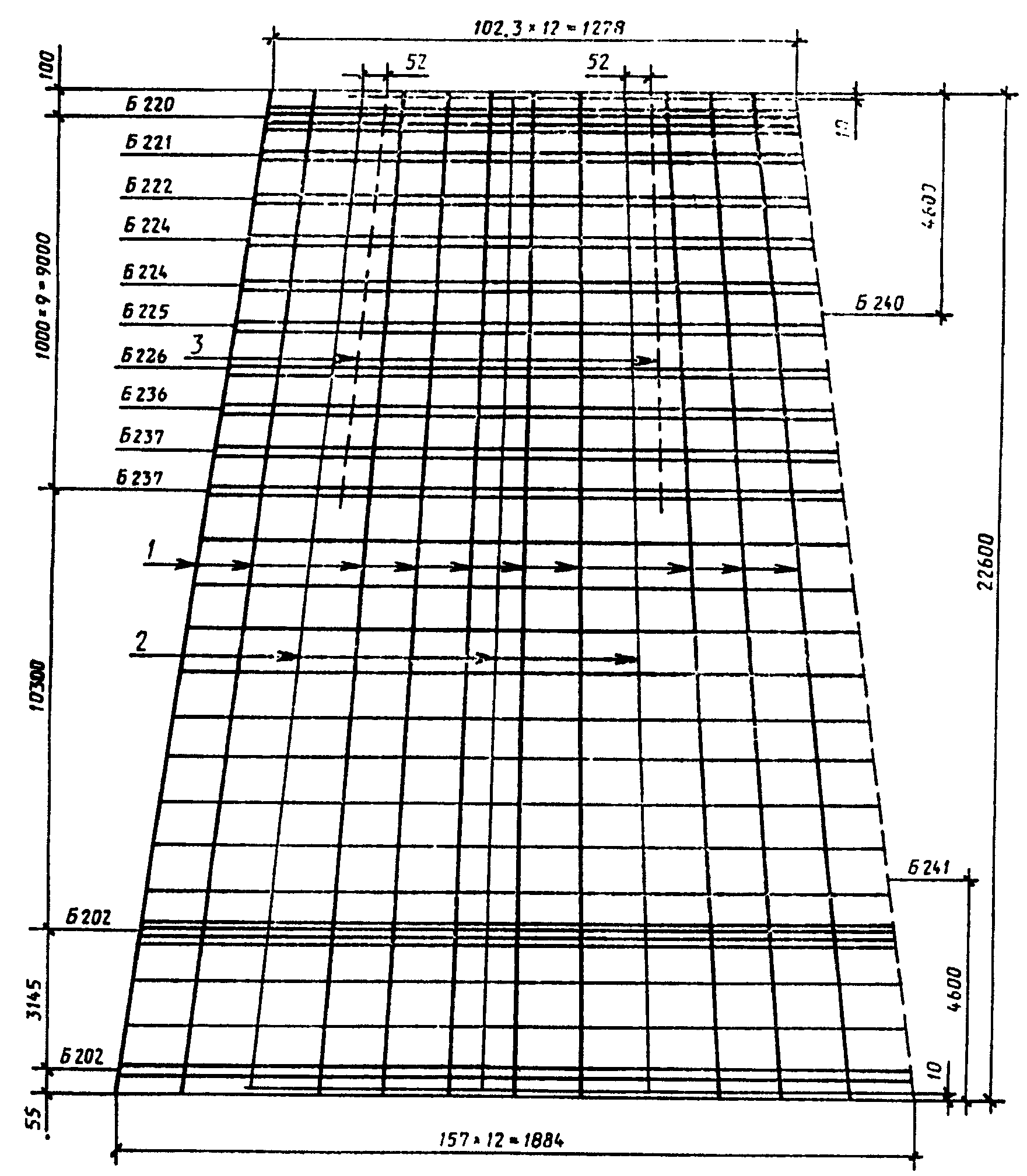

СК22.1-3.2
Армирование стойки (в развертке)
Черт. 29
СК26.1-6.0
Армирование стойки (в развертке)
Черт. 30
СК26.1-6.1
Армирование стойки (в развертке)
Черт. 31
СК26.1-6.2
Армирование стойки (в развертке)
Черт. 32
СК26.2-1.0
Армирование стойки (в развертке)
Черт. 33

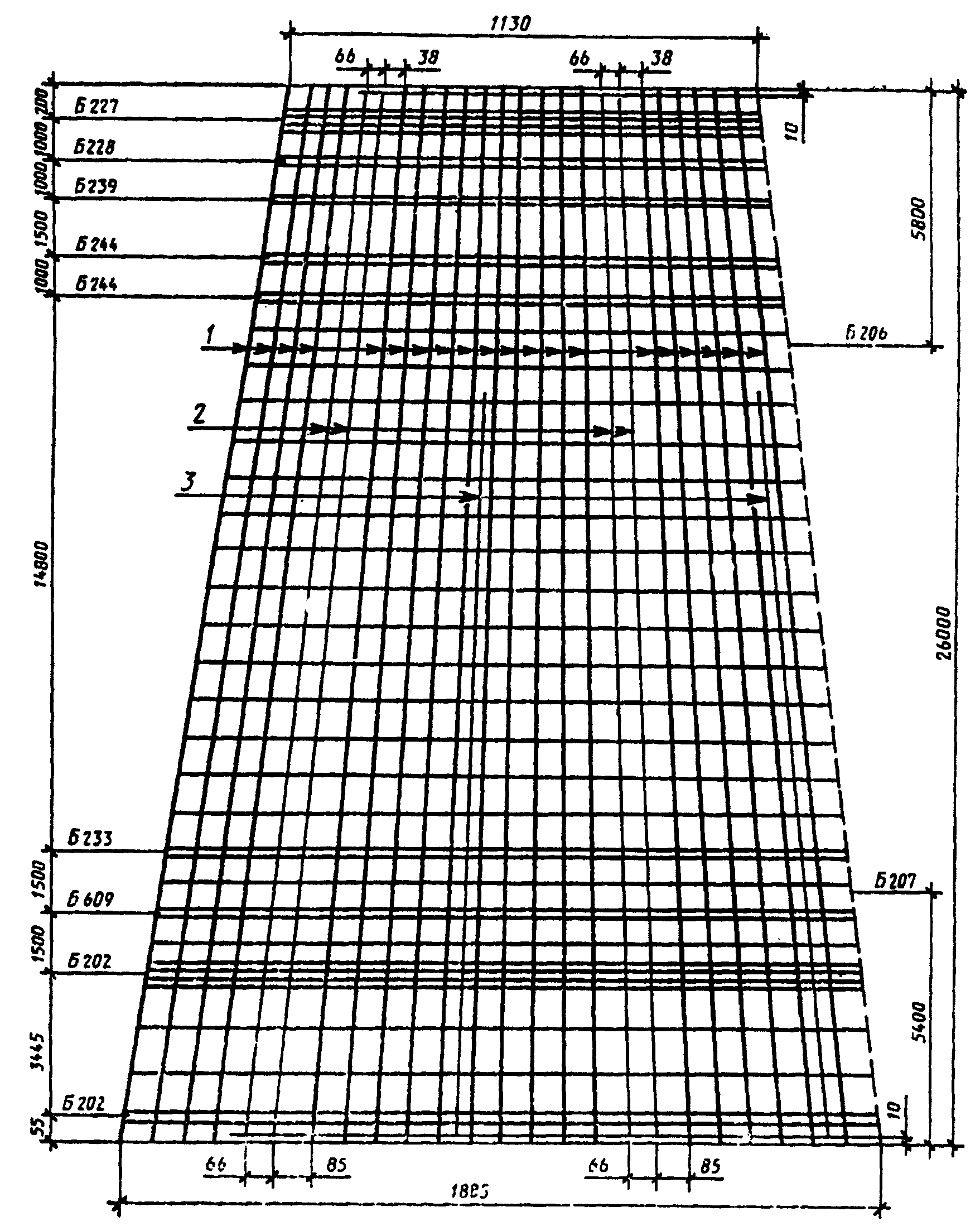

СК26.2-1.1
Армирование стойки (в развертке)
Черт. 34
СК26.2-1.2
Армирование стойки (в развертке)
Черт. 35
СК22.2-1.0
Армирование стойки (в развертке)
Черт. 36

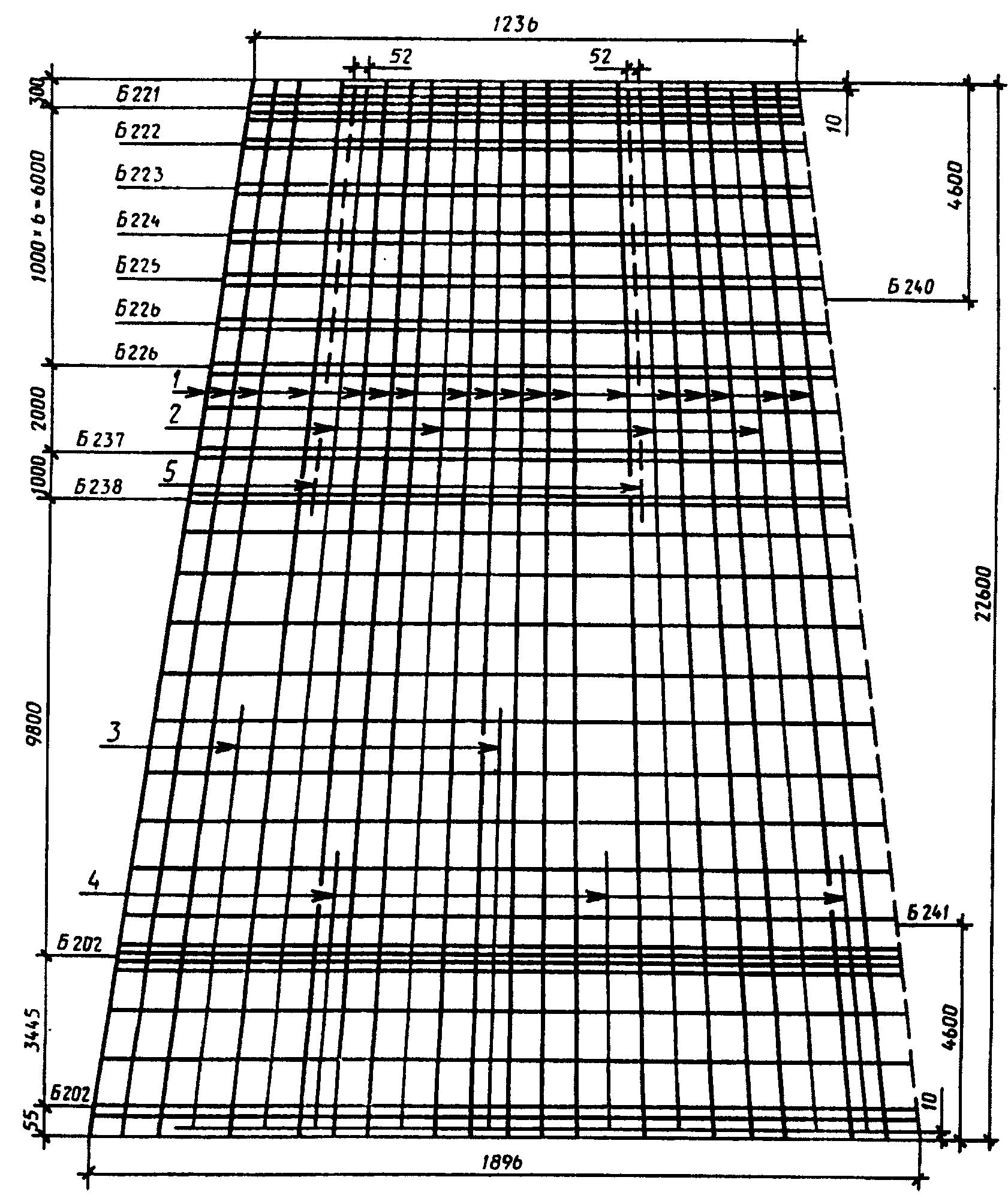

СК22.2-1.1
Армирование стойки (в развертке)
Черт. 37
СК22.2-1.2
Армирование стойки (в развертке)
Черт. 38
СК22.3-1.0
Армирование стойки (в развертке)
Черт. 39

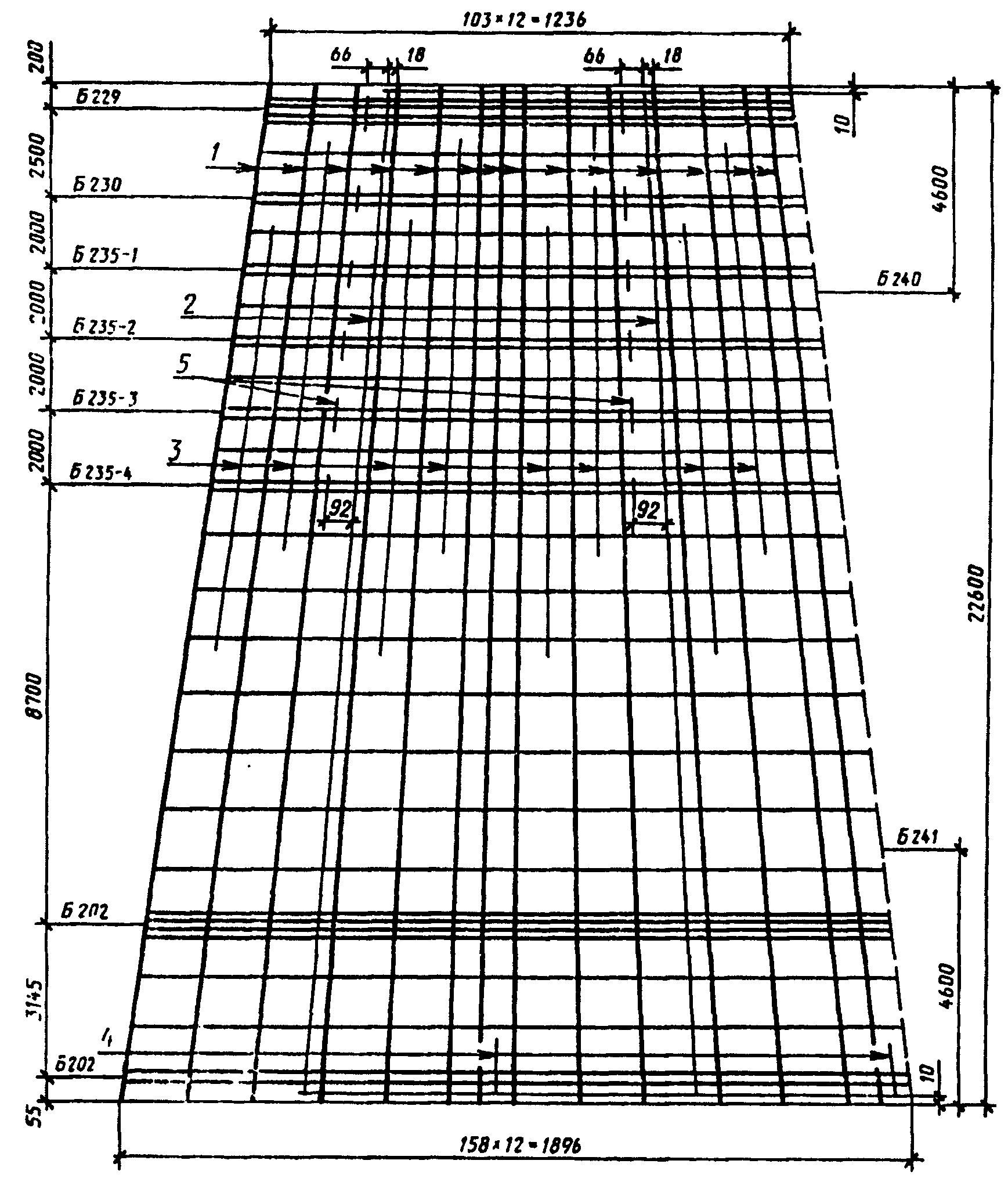

СК22.3-1.1
Армирование стойки (в развертке)
Черт. 40
СК22.3-1.2
Армирование стойки (в развертке)
Черт. 41
Расположение напрягаемой арматуры должно соответствовать приведенному на черт. 42 - 45.
Расположение напрягаемых стержней в стойках марок СК26.1-1.0, СК26.1-1.1, СК26.1-1.2, СК26.1-2.0, СК26.1-2.1, СК26.1-2.2, СК26.1-3.0, СК26.1-3.1, СК26.1-5.1, СК26.1-1.5, СК26.1-1.3, СК26.1-1.4, СК26.1-2.4, СК26.1-3.4, СК22.1-3.1 (закладные изделия траверс ориентированы по вертикальной оси)
Черт. 42
Расположение напрягаемых стержней в стойках марок СК26.1-1.3, СК26.1-2.3, СК26.1-3.3, СК22.2-1.1, СК26.1-4.1, СК22.1-1.0, СК22.1-1.1, СК22.1-2.0, СК22.1-2.1, СК22.1-3.0, СК22.2-1.0, СК22.1-2.2 (закладные изделия траверс ориентированы по вертикальной оси)
Черт. 43
Расположение напрягаемых стержней в стойках марок СК22.1-1.2, СК22.1-3.2, СК26.1-6.0, СК26.1-6.1, СК26.2-1.0, СК26.2-1.1 (закладные изделия траверс ориентированы по вертикальной оси)
Черт. 44

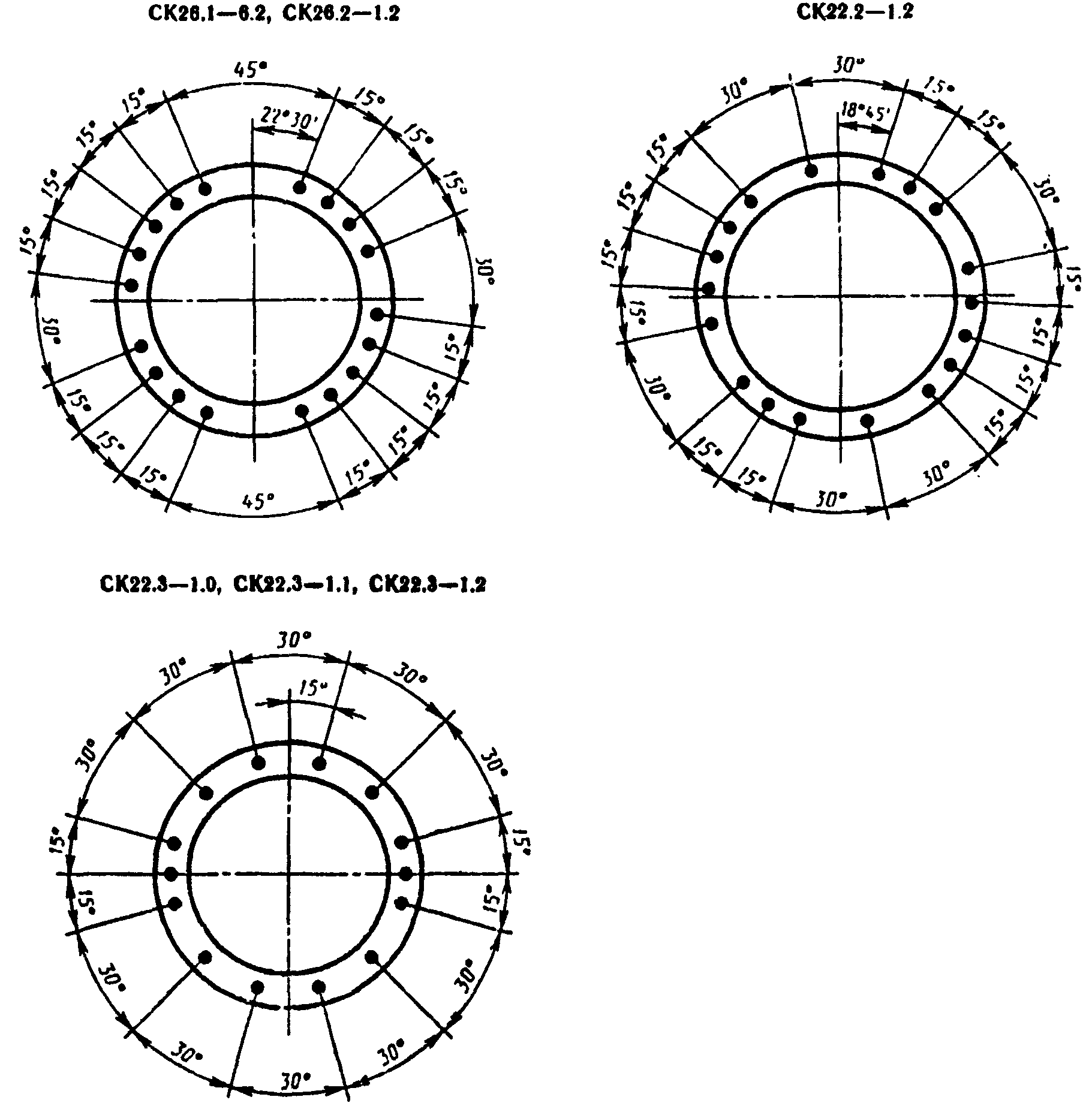

Расположение напрягаемых стержней в стойках марок СК26.2-1.2, СК22.2-1.2, СК22.3-1.1, СК22.3-1.2, СК26.1-6.2, СК22.3-1.0 (закладные изделия траверс ориентированы по вертикальной оси)
Черт. 45
Примечание. На чертежах арматурных каркасов напрягаемая арматура обозначена цифрой I и выделена жирными линиями.
8. Стыковые соединения стержневой напрягаемой арматуры следует выполнять контактной стыковой сваркой по ГОСТ 14098-85.
9. Усилия натяжения напрягаемой арматуры, контролируемые по окончании натяжения на упоры, должны соответствовать приведенным в табл. 2.
10. Поперечное армирование стоек выполняют из спирали с переменным шагом по длине стойки.
Значения шага спирали по длине стойки должны соответствовать указанным в табл. 4.
11. Спираль следует привязать вязальной проволокой к продольной арматуре в каждом третьем пересечении.
При механической намотке спирали с натяжением не менее 1 кН (0,1 тс) привязку спирали к продольной арматуре осуществляют только на концевых участках длиной 0,5 м.
12. Монтажные кольца устанавливают с шагом 1,0 м по длине стойки, а также в местах окончания стержней ненапрягаемой арматуры и в местах установки закладных изделий с обязательной приваркой колец к концам стержней ненапрягаемой арматуры, к закладным изделиям и смежным с ними стержням продольной арматуры.
Два монтажных кольца по концам стойки следует приварить ко всем стержням ненапрягаемой продольной арматуры.
Примечание. На развертках арматурных каркасов монтажные кольца показаны поперечными линиями.
13. Спецификация арматурных элементов на стойку приведена в табл. 3.
Таблица 3
Спецификация арматуры на один элемент
Обозначения стоек
Эскиз
Номер позиции
Диаметр, мм
Длина, мм
Количество позиций
Общая длина, м
СК26.1-1.1
1
12AV
26000
12
312,0
2
12AV
25980
2
52,0
3
12AV
16400
1
16,4
4
12AV
14500
3
43,5
5
12AV
12600
3
37,8
6
12AV
10500
3
31,5
7
12AV
7000
3
21,0
8
12AV
150
20
3,0
8AI
lср = 1550
42
65,1
4BI
-
-
590,0
СК26.1-1.2
1
12AVI
26000
12
312,0
2
12AVI
25980
2
52,0
3
12AVI
15100
1
15,1
4
12AVI
12500
3
37,5
5
12AVI
9000
3
27,0
6
12AVI
4400
3
13,2
7
12AVI
150
20
3,0
8AI
lср = 1550
42
65,1
4BI
-
-
452,0
СК26.1-1.5
1
12К7
26000
19
494,0
2
12AI
25980
2
52,0
3
12AI
13300
1
13,3
4
12AI
150
20
3,0
5
12AI
500
2
1,0
8AI
lср = 1550
42
65,1
4BI
-
-
328,0
СК26.1-1.4
1
14К19
26000
8
208,0
2
12AV
25980
2
52,0
3
12AV
15600
1
15,6
4
12AV
13500
3
40,5
5
12AV
10900
3
32,7
6
12AV
7000
3
21,0
7
12AV
150
24
3,6
8AI
lср = 1455
42
61,1
5BI
-
-
451,0
СК26.1-1.3
1
12К7
26000
14
364,0
2
12AV
25980
2
52,0
3
12AV
14100
1
14,1
4
12AV
11600
3
34,8
5
12AV
8200
3
24,6
6
12AV
150
20
3,0
8AI
lср = 1550
42
65,1
4BI
-
-
339,0
СК26.1-2.1
1
12AV
26000
12
312,0
2
12AV
25980
2
52,0
3
12AV
19700
1
19,7
4
12AV
15800
3
47,4
5
12AV
11900
3
35,7
6
12AV
8600
3
25,8
7
12AV
4900
3
14,7
8
12AV
150
12
1,8
8AI
lср = 1550
38
58,9
5BI
-
-
590,0
СК26.1-2.2
1
12AVI
26000
12
312,0
2
12AVI
25980
2
52,0
3
12AVI
15100
1
15,1
4
12AVI
12500
3
37,5
5
12AVI
9000
3
27,0
6
12AVI
4400
3
13,2
7
12AVI
150
12
1,8
8AI
lср = 1550
37
57,3
5BI
-
-
590,0
СК26.1-2.5
1
12К7
26000
19
494,0
2
12AI
25980
2
52,0
3
12AI
13300
1
13,3
4
12AI
150
14
2,1
5
12AI
500
2
1,0
8AI
lср = 1550
38
58,9
5BI
-
-
328,0
СК26.1-2.4
1
14К19
26000
8
208,0
2
12AV
25980
2
52,0
3
12AV
15900
1
15,6
4
12AV
13500
3
40,5
5
12AV
10900
3
32,7
6
12AV
7000
3
21,0
7
12AV
150
24
3,6
8AI
lср = 1555
38
59,1
5BI
-
-
451,0
СК26.1-2.3
1
12К7
26000
14
364,0
2
12AV
25980
2
52,0
3
12AV
14100
1
14,1
4
12AV
11600
3
34,8
5
12AV
8200
3
24,6
6
12AV
150
12
1,8
8AI
lср = 1550
37
57,3
4BI
-
-
339,0
СК26.1-3.1
1
12AV
26000
12
312,0
2
12AV
25980
2
52,0
3
12AV
21000
2
42,0
4
12AV
19000
3
57,0
5
12AV
17000
3
51,0
6
12AV
15300
3
45,9
7
12AV
13500
3
40,5
8
12AV
11700
3
35,1
9
12AV
9400
3
28,2
10
12AV
150
16
2,4
8AI
lср = 1545
41
63,4
5BI
-
-
590,0
СК26.1-3.4
1
14К19
26000
8
208,0
2
12AV
25980
2
52,0
3
12AV
15600
2
31,2
4
12AV
13500
3
40,5
5
12AV
11700
3
35,1
6
12AV
10100
3
30,3
7
12AV
8200
3
24,6
8
12AV
6100
3
18,3
9
12AV
150
16
2,4
10
12AV
500
2
1,0
8AI
lср = 1545
42
64,9
5BI
-
-
451,0
СК26.1-3.3
1
12К7
26000
14
364,0
2
12AV
25980
2
52,0
3
12AV
14500
1
14,5
4
12AV
12500
3
37,5
5
12AV
10600
3
31,8
6
12AV
8800
3
26,4
7
12AV
6500
3
19,5
8
12AV
3900
3
11,7
9
12AV
150
16
2,4
8AI
lср = 1545
41
63,4
5BI
-
-
339,0
СК26.1-4.1
1
12AV
26000
17
442,0
2
12AV
25980
2
52,0
3
12AV
9400
4
37,6
4
12AV
500
10
5,0
8AI
lср = 1545
38
59,0
4BI
-
-
486,0
СК26.1-5.1
1
12AV
26000
12
312,0
2
12AV
25980
2
52,0
3
12AV
21700
1
21,7
4
12AV
18800
3
56,4
5
12AV
15200
3
45,6
6
12AV
14200
3
42,6
7
12AV
12300
3
36,9
8
12AV
10600
3
31,8
9
12AV
9700
3
29,1
10
12AV
8800
3
26,4
11
12AV
5200
3
15,6
12
12AV
150
14
2,1
8AI
lср = 1545
40
61,9
5BI
-
-
590,0
СК22.1-1.1
1
12AV
22600
10
226,0
2
12AV
22580
2
45,2
3
12AV
10200
2
20,4
4
12AV
150
20
3,0
5
12AV
500
2
1,0
8AI
lср = 1595
39
62,2
4BI
-
-
527,0
СК22.1-1.2
1
12AVI
22600
8
180,8
2
12AVI
22580
2
45,2
3
12AVI
5800
1
5,8
4
12AVI
150
20
3,0
5
12AVI
500
2
1,0
8AI
lср = 1592
39
62,1
4BI
-
-
527,2
СК22.1-2.1
1
12AV
22600
10
226,0
2
12AV
22580
2
45,2
3
12AV
15800
1
15,8
4
12AV
9800
3
29,4
5
12AV
5100
3
15,3
6
12AV
150
16
2,4
8AI
lср = 1595
37
59,0
4BI
-
-
527,0
СК22.1-2.2
1
12AVI
22600
10
226,0
2
12AVI
22580
2
45,2
3
12AVI
9300
1
9,3
4
12AVI
5000
3
15,0
5
12AVI
150
16
2,4
6
12AVI
500
2
1,0
8AI
lср = 1592
37
58,9
4BI
-
-
527,2
СК22.1-3.1
1
12AV
22600
8
180,8
2
12AV
22580
2
45,2
3
12AV
150
20
3,0
8AI
lср = 1595
39
62,2
4BI
-
-
520,5
СК22.1-3.2
1
12AVI
22600
6
135,6
2
12AVI
22580
2
45,2
3
12AVI
7400
1
7,4
4
12AVI
150
20
3,0
8AI
lср = 1592
39
62,1
4BI
-
-
527,0
СК26.1-6.1
1
12AV
26000
20
520,0
2
12AV
25980
2
51,9
3
12AV
9400
1
9,4
4
12AV
5100
3
15,3
5
12AV
150
24
3,6
8AI
lср = 1545
45
70,0
4BI
-
-
505,0
СК26.1-6.2
1
12AVI
26000
18
468,0
2
12AVI
25980
4
103,8
3
12AVI
150
22
3,3
8AI
lср = 1545
45
70,0
4BI
-
-
452,0
СК26.2-1.1
1
12AV
26000
20
520,0
2
12AV
25980
4
104,0
3
12AV
17900
2
35,8
8AI
lср = 1544
41
63,3
4BI
-
-
590,0
СК26.2-1.2
1
12AVI
26000
18
468,0
2
12AVI
25980
2
52,0
3
12AVI
20600
1
20,6
4
12AVI
150
14
2,1
8AI
lср = 1544
41
63,3
4BI
-
-
590,0
СК22.2-1.1
1
12AV
22600
22
497,2
2
12AV
22580
4
90,4
3
12AV
8800
3
26,4
4
12AV
5200
3
15,6
5
12AV
150
18
2,7
8AI
lср = 1604
38
61,0
4BI
-
-
540,0
СК22.2-1.2
1
12AVI
22600
18
406,3
2
12AVI
22580
4
90,4
3
12AVI
9600
2
19,2
4
12AVI
6400
3
19,2
5
12AVI
150
18
2,7
8AI
lср = 1604
38
61,0
4BI
-
-
540,0
СК22.3-1.1
1
12AV
22600
14
316,4
2
12AV
22580
2
45,2
3
12AV
11000
10
110,0
4
12AV
500
2
1,0
5
12AV
150
12
1,8
8AI
lср = 1604
34
54,6
4BI
-
-
580,0
СК22.3-1.2
1
12AVI
22600
14
316,4
2
12AVI
22580
2
45,2
3
12AVI
11000
8
88,0
4
12AVI
500
2
1,0
5
12AVI
150
12
1,8
8AI
lср = 1604
34
54,6
4В1
-
-
580,0
СК26.1-1.0
1
12AIV
26000
12
312,0
2
12AIV
25980
2
52,0
3
12AIV
19100
1
19,1
4
12AIV
17100
3
51,3
5
12AIV
15100
3
45,3
6
12AIV
13200
3
39,6
7
12AIV
11200
3
33,6
8
12AIV
8800
3
26,4
9
12AIV
6200
3
18,6
10
12AIV
150
20
3,0
8AI
lср = 1550
42
65,1
4BI
-
-
590,0
СК26.1-2.0
1
12AIV
26000
12
312,0
2
12AIV
25980
2
52,0
3
12AIV
19100
1
19,1
4
12AIV
17100
3
51,3
5
12AIV
15100
3
45,3
6
12AIV
13200
3
39,6
7
12AIV
11200
3
33,6
8
12AIV
8800
3
26,4
9
12AIV
6200
3
18,6
10
12AIV
150
12
1,8
8AI
lср = 1550
38
58,9
5BI
-
-
590,0
СК26.1-3.0
1
12AIV
26000
12
312,0
2
12AIV
25980
2
52,0
3
12AIV
21000
1
21,0
4
12AIV
19700
3
59,1
5
12AIV
18300
3
54,9
6
12AIV
16800
3
50,4
7
12AIV
14600
3
43,8
8
12AIV
12800
3
38,4
9
12AIV
10800
3
32,4
10
12AIV
9700
3
29,1
11
12AIV
8100
3
24,3
12
12AIV
5100
3
15,3
13
12AIV
150
16
2,4
8AI
lср = 1545
42
64,9
5BI
-
-
590,0
СК26.1-4.0
1
12AIV
26000
20
520,0
2
12AIV
25980
2
52,0
3
12AIV
8800
3
26,4
4
12AIV
6700
3
20,1
8AI
lср = 1545
38
59,0
4BI
-
-
486,0
СК22.1-1.0
1
12AIV
22600
10
226,0
2
12AIV
22580
2
45,2
3
12AIV
11800
3
35,4
4
12AIV
7300
3
21,9
5
12AIV
150
20
3,0
8AI
lср = 1692
39
62,1
4BI
-
-
520,5
СК22.1-2.0
1
12AIV
22600
10
226,0
2
12AIV
22580
3
67,7
3
12AIV
13500
3
40,5
4
12AIV
10200
3
30,6
5
12AIV
7700
3
23,1
6
12AIV
3600
3
10,8
7
12AIV
150
16
2,4
8AI
lср = 1592
37
59,0
4BI
-
-
527,2
СК22.1-3.0
1
12AIV
22600
10
226,0
2
12AIV
22580
3
67,7
3
12AIV
150
20
3,0
8AI
lср = 1592
39
62,1
4BI
-
-
527,2
СК26.1-6.0
1
12AIV
26000
20
520,0
2
12AIV
25980
2
52,0
3
12AIV
14500
1
14,5
4
12AIV
12200
3
36,6
5
12AIV
9500
3
28,5
6
12AIV
6200
3
18,6
7
12AIV
150
22
3,3
8AI
lср = 1545
45
70,0
4BI
-
-
590,0
СК26.2-1.0
1
12AIV
26000
20
520,0
2
12AIV
25980
12
311,8
8AI
lср = 1544
41
63,3
4BI
-
-
590,0
СК22.2-1.0
1
14AIV
22600
22
497,2
2
12AIV
22580
2
45,2
3
12AIV
14700
3
44,1
4
12AIV
11700
3
35,1
5
12AIV
150
18
2,7
8AI
lср = 1604
38
61,0
4BI
-
-
540,0
СК22.3-1.0
1
14AIV
22600
14
316,4
2
12AIV
22580
4
90,3
3
12AIV
12000
3
36,0
4
12AIV
11000
6
66,0
5
12AIV
500
2
1,0
6
12AIV
150
12
1,8
8AI
lср = 1604
34
54,6
4BI
-
-
580,0
Примечание. При изготовлении монтажных колец допускается применять контактную сварку. При этом длина нахлестки соединяемых концов должна быть не менее 10 мм.
Таблица 4
мм
?????????????????????????????????????????????????????????????????
Марка стойки ?Диаметр ? Шаг спирали (числитель) на длине участка
?спирали ? (знаменатель)
? ???????????????????????????????????????????
? ? l ? l ? l ? l ? l
? ? 1 ? 2 ? 3 ? 4 ? 5
?????????????????????????????????????????????????????????????????
СК26.1-1.0 ?4BI ?50/3500?80/22000 ?0 ?0 ?50/500
СК26.1-1.1 ? ? ? ? ? ?
? ? ???????????? ? ?
СК26.1-1.2 ? ? ?120/22000 ? ? ?
? ? ???????????? ? ?
СК26.1-1.5 ? ? ?200/22000 ? ? ?
?????????? ???????????? ? ?
СК26.1-1.4 ?5BI ? ?120/22000 ? ? ?
?????????? ???????????? ? ?
СК26.1-1.3 ?4BI ? ?200/22000 ? ? ?
? ? ???????????? ? ?
СК26.1-2.0 ? ? ?80/22000 ? ? ?
?????????? ? ? ? ?
СК26.1-2.1 ?5BI ? ? ? ? ?
СК26.1-2.2 ? ? ? ? ? ?
? ? ???????????? ? ?
СК26.1-2.5 ? ? ?200/22000 ? ? ?
? ? ???????????? ? ?
СК26.1-2.4 ? ? ?120/22000 ? ? ?
?????????? ???????????? ? ?
СК26.1-2.3 ?4BI ? ?200/22000 ? ? ?
?????????? ???????????? ? ?
СК26.1-3.0 ?5BI ? ?80/22000 ? ? ?
СК26.1-3.1 ? ? ? ? ? ?
? ? ???????????? ? ?
СК26.1-3.4 ? ? ?120/22000 ? ? ?
? ? ???????????? ? ?
СК26.1-3.3 ? ? ?200/22000 ? ? ?
????????????????????????????? ? ?????????
СК26.1-4.0 ?4BI ?50/500 ?100/22000 ? ? ?50/3500
СК26.1-4.1 ? ? ? ? ? ?
????????????????????????????? ? ?????????
СК26.1-5.1 ?5BI ?50/3500?80/22000 ? ? ?50/500
????????????????????????????? ? ?????????
СК22.1-1.0 ?4BI ?50/3200?80/18900 ? ? ?50/500
СК22.1-1.1 ? ? ? ? ? ?
СК22.1-1.2 ? ? ? ? ? ?
СК22.1-2.0 ? ? ? ? ? ?
СК22.1-2.1 ? ? ? ? ? ?
СК22.1-2.2 ? ? ? ? ? ?
СК22.1-3.0 ? ? ? ? ? ?
СК22.1-3.1 ? ? ? ? ? ?
СК22.1-3.2 ? ? ? ? ? ?
? ???????????????????? ? ?
СК26.1-6.0 ? ?50/3500?80/22000 ? ? ?
? ? ???????????? ? ?
СК26.1-6.1 ? ? ?100/22000 ? ? ?
? ? ???????????? ? ?
СК26.1-6.2 ? ? ?120/22000 ? ? ?
? ? ???????????? ? ?
СК26.2-1.0 ? ? ?80/22000 ? ? ?
? ? ???????????? ? ?
СК26.2-1.1 ? ? ?80/18600 ? ? ?
СК26.2-1.2 ? ? ? ? ? ?
? ???????????????????? ? ?????????
СК22.2-1.0 ? ?50/500 ?80/11400 ? ? ?50/10700
СК22.2-1.1 ? ? ? ? ? ?
СК22.2-1.2 ? ? ? ? ? ?
СК22.3-1.0 ? ? ? ? ? ?
СК22.3-1.1 ? ? ? ? ? ?
СК22.3-1.2 ? ? ? ? ? ?
14. Расстояния между закладными изделиями по длине стойки указаны в табл. 5.
Таблица 5
Размещение закладных изделий
????????????????????????????????????????????????????????????????????????????
Обозна- ? Расстояния, мм (обозначения соответствуют черт. 1)
чение ????????????????????????????????????????????????????????????????????
стоек ?с ? с ? с ? с ? с ? с ? с ? с ? с ? с ?с ?С
? 0 ? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11
????????????????????????????????????????????????????????????????????????????
СК26.1-1?200?1000?1000?1000?1000 ?1000 ?1000?1000 ?1000 ?1000 ?3445?55
СК26.1-2?200?1000?2000?2000?1500 ?1500 ?- ?- ?- ?11300?3445?55
СК26.1-3?200?1000?2000?500 ?500 ?1000 ?1000?1000 ?- ?- ?3445?55
СК26.1-4?200?1000?3000?1000?3000 ?- ?- ?- ?- ?- ?3500?0
СК26.1-5?200?1500?1000?1000?1000 ?2000 ?1500?- ?- ?- ?3445?55
СК22.1-1?100?1000?1000?1000?1000 ?1000 ?1000?1000 ?1000 ?1000 ?3145?55
СК22.1-2?100?1000?1000?1000?1000 ?1000 ?1000?1000 ?- ?- ?3145?55
СК22.1-3?100?1000?1000?1000?1000 ?1000 ?1000?1000 ?1000 ?1000 ?3145?55
СК26.1-6?200?1000?1000?1000?1000 ?1000 ?1000?500 х 2?1000 х 2?10300?3445?55
СК26.2-1?200?1000?1000?1500?1000 ?14800?1500?- ?- ?- ?3445?55
СК22.2-1?300?1000?1000?1000?1000 ?1000 ?1000?2000 ?1000 ?- ?3445?55
СК22.3-1?200?2500?2000?2000?2000 ?2000 ?- ?- ?- ?- ?3145?55
Примечание. Размещение закладных изделий для одинаковых стоек с разным армированием одинаково, поэтому в марках стоек опущена последняя цифра.
15. Конструкция закладных изделий, а также подпятников стоек приведена в ГОСТ 22687.3-85.
16. Схемы опирания и загружения стоек при испытании по прочности, жесткости и трещиностойкости приведены в обязательном Приложении 1.
17. Значения контрольной нагрузки по проверке прочности, жесткости и трещиностойкости при испытании по схеме нормального режима, а также значения контрольного прогиба и контрольной ширины раскрытия трещин указаны в обязательном Приложении 2.
Значения контрольной нагрузки при испытании по схеме аварийного режима приведены в обязательном Приложении 1.
Приложение 1
Обязательное
СХЕМЫ ОПИРАНИЯ И ЗАГРУЖЕНИЯ СТОЕК ПРИ ИСПЫТАНИИ
НА ПРОЧНОСТЬ, ЖЕСТКОСТЬ И ТРЕЩИНОСТОЙКОСТЬ
1. Схемы опирания и загружения стоек при испытании на прочность, жесткость и трещиностойкость указаны на чертеже.
2. Основные параметры схем опирания и загружения стоек при испытании указаны в таблице.
СХЕМА ОПИРАНИЯ И ЗАГРУЖЕНИЯ СТОЕК
а) Схема нормального режима
б) Схема аварийного режима
3. Значения контрольных нагрузок Р приведены в Приложении 2.
4. Нагрузки прикладывают ступенями, составляющими 25% от расчетной, указанной в таблице данного приложения.
?????????????????????????????????????????????????????????????????
Обозначения? Размеры, м ?Р , кН (тс)
стоек ?????????????????????????????????????????? 1
? Н ? h ? а ? H ? l ?
? ? ? ? 1 ? ?
?????????????????????????????????????????????????????????????????
СК26.1-1 ?19,5 ?2,4 ?0,2 ?18,5 ?4,0 ?8,43 (0,85)
???????????? ? ? ??????????????????????????????
СК26.1-2 ? ? ? ?16,0 ?4,8 ?12,75 (1,30)
???????????? ? ? ????????? ?
СК26.1-3 ? ? ? ?17,5 ? ?
???????????? ? ? ??????????????????????????????
СК26.1-4 ? ? ? ?- ?- ?-
???????????? ? ? ??????????????????????????????
СК26.1-5 ? ? ? ?14,5 ?4,8 ?10,10 (1,02)
?????????????????????????????? ? ??????????????????????
СК22.1-1 ?15 ?2,2 ? ? ?3,5 ?8,43 (0,85)
СК22.1-2 ? ? ? ? ? ?
СК22.1-3 ? ? ? ? ? ?
?????????????????????????????? ? ? ?????????????
СК26.1-6 ?19,5 ?2,4 ? ? ? ?12,75 (1,30)
???????????? ? ? ??????????????????????????????
СК26.2-1 ? ? ? ?22,7 ?2,5 ?15,7 (1,60)
?????????????????????????????? ??????????????????????????????
СК22.2-1 ?15 ?2,2 ? ?10,0 ?1,75 ?31,1 (3,17)
???????????? ? ? ??????????????????????????????
СК22.3-1 ? ? ? ?- ?- ?-
Приложение 2
Обязательное
ЗНАЧЕНИЯ ПАРАМЕТРОВ, КОНТРОЛИРУЕМЫХ ПРИ ИСПЫТАНИИ СТОЕК
1. Значения контрольных нагрузок Р при проверке прочности, жесткости и трещиностойкости стоек, а также значения контрольного прогиба и контрольной ширины раскрытия трещин указаны в таблице.
2. Нагружение стоек производят ступенчато-возрастающими нагрузками. На каждой ступени обеспечивают выдержку не менее 10 мин, а при контрольных нагрузках - не менее 30 мин.
Контрольные значения прогибов стойки даны для точки приложения силы. Стрела прогиба, замеренная при испытании, должна быть уменьшена на значение, определяемое деформацией стенда.
Трещины измеряют на приопорном участке, а ширину раскрытия трещин определяют как среднее значение на длине стойки 1 м.
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Марка ?Отпускная? Параметры ? Ступени нагрузки, %
стойки ?прочность? ??????????????????????????????????????????????????????????????????????????????
?бетона ? ? 83,3 ? 100 ? 110 ? 120 ? 130 ? 140
? _ ? ? ? ? ? ? ?
?(% от R) ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-1.1?75 ?Нагрузки, кН (тс)?18,04 (1,84)?21,67 (2,21)?23,83 (2,43)?25,99 (2,65)?28,14 (2,87)?30,30 (3,09)
? ?Прогиб, см ?70,92 ?108,6 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,158 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?18,73 (1,91)?22,46 (2,29)?24,71 (2,52)?26,97 (2,75)?29,22 (2,98)?31,48 (3,21)
? ?Прогиб, см ?72,76 ?110,83 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,163 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?19,70 (2,01)?23,73 (2,42)?26,08 (2,66)?28,44 (2,90)?30,89 (3,15)?33,24 (3,39)
? ?Прогиб, см ?77,08 ?117,17 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,164 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-1.2?75 ?Нагрузки, кН (тс)?17,36 (1,77)?20,89 (2,13)?22,95 (2,34)?25,11 (2,56)?27,16 (2,77)?29,22 (2,98)
? ?Прогиб, см ?54,37 ?86,6 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,134 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?18,44 (1,88)?22,16 (2,26)?24,42 (2,49)?26,58 (2,71)?28,83 (2,94)?30,99 (3,16)
? ?Прогиб, см ?59,40 ?94,07 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,149 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?19,84 (2,03)?23,88 (2,43)?26,27 (2,68)?28,65 (2,92)?31,04 (3,17)?33,43 (3,41)
? ?Прогиб, см ?65,60 ?107,35 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,171 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-1.5?75 ?Нагрузки, кН (тс)?14,61 (1,49)?17,55 (1,79)?19,32 (1,97)?21,08 (2,15)?22,85 (2,33)?24,61 (2,51)
? ?Прогиб, см ?25,25 ?39,61 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,050 ?- ?- ?- ?- ?-
? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?15,89 (1,62)?19,02 (1,94)?20,89 (2,13)?22,85 (2,33)?24,71 (2,52)?26,67 (2,72)
? ?Прогиб, см ?27,88 ?47,18 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,058 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?17,49 (1,78)?21,00 (2,14)?23,10 (2,36)?25,20 (2,57)?27,30 (2,78)?29,40 (3,00)
? ?Прогиб, см ?35,81 ?58,39 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,072 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-1.4?75 ?Нагрузки, кН (тс)?16,77 (1,71)?20,10 (2,05)?22,06 (2,25)?24,12 (2,46)?26,09 (2,66)?28,15 (2,87)
? ?Прогиб, см ?56,78 ?84,11 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,168 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?17,85 (1,82)?21,38 (2,18)?23,54 (2,40)?25,69 (2,62)?27,75 (2,83)?29,91 (3,05)
? ?Прогиб, см ?60,90 ?90,32 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,181 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?18,06 (1,84)?21,68 (2,21)?23,85 (2,43)?26,02 (2,65)?28,18 (2,87)?30,35 (3,10)
? ?Прогиб, см ?59,67 ?87,64 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,168 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-1.3?75 ?Нагрузки, кН (тс)?16,28 (1,66)?19,51 (1,99)?21,48 (2,19)?23,44 (2,39)?25,40 (2,59)?27,36 (2,79)
? ?Прогиб, см ?49,04 ?77,33 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,128 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?17,36 (1,77)?20,79 (2,12)?22,85 (2,33)?24,91 (2,54)?27,07 (2,76)?29,13 (2,97)
? ?Прогиб, см ?53,86 ?84,39 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,143 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?19,59 (2,0) ?23,52 (2,40)?25,87 (2,64)?28,23 (2,88)?30,58 (3,12)?32,93 (3,36)
? ?Прогиб, см ?69,23 ?108,61 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,186 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-2.1?75 ?Нагрузки, кН (тс)?18,04 (1,84)?21,67 (2,21)?23,83 (2,43)?25,99 (2,65)?28,14 (2,87)?30,30 (3,09)
? ?Прогиб, см ?70,92 ?108,62 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,158 ? ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?18,73 (1,91)?22,46 (2,29)?24,71 (2,52)?26,97 (2,75)?29,22 (2,98)?31,48 (3,21)
? ?Прогиб, см ?72,76 ?110,83 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,163 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?19,74 (2,01)?23,70 (2,42)?26,07 (2,66)?28,44 (2,90)?30,81 (3,14)?33,18 (3,38)
? ?Прогиб, см ?77,08 ?117,17 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,164 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-2.2?75 ?Нагрузки, кН (тс)?17,36 (1,77)?20,89 (2,13)?22,95 (2,34)?25,10 (2,56)?27,16 (2,77)?29,22 (2,98)
? ?Прогиб, см ?54,37 ?86,64 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,134 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?18,44 (1,88)?22,16 (2,26)?24,42 (2,49)?26,58 (2,71)?28,83 (2,94)?30,99 (3,16)
? ?Прогиб, см ?59,40 ?94,07 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,149 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?19,89 (2,03)?23,88 (2,43)?26,27 (2,68)?28,65 (2,92)?31,04 (3,17)?33,43 (3,41)
? ?Прогиб, см ?67,60 ?107,35 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,171 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-2.5?75 ?Нагрузки, кН (тс)?14,61 (1,49)?17,55 (1,79)?19,32 (1,97)?21,08 (2,15)?22,85 (2,33)?24,61 (2,51)
? ?Прогиб, см ?25,25 ?39,61 ?- ?- ? ?
? ?Ширина трещин, мм?0,050 ?- ?- ?- ? ?
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?15,89 (1,62)?19,02 (1,94)?20,89 (2,13)?22,85 (2,33)?24,71 (2,52)?26,67 (2,72)
? ?Прогиб, см ?27,88 ?47,18 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,058 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?17,49 (1,78)?21,00 (2,14)?23,10 (2,36)?25,20 (2,57)?27,30 (2,78)?29,40 (3,0)
? ?Прогиб, см ?35,81 ?58,39 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,072 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-2.4?75 ?Нагрузки, кН (тс)?16,77 (1,71)?20,10 (2,05)?22,06 (2,25)?24,12 (2,46)?26,09 (2,66)?28,14 (2,87)
? ?Прогиб, см ?56,78 ?84,11 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,168 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?17,85 (1,82)?21,38 (2,18)?23,54 (2,40)?25,69 (2,62)?27,75 (2,83)?29,91 (3,05)
? ?Прогиб, см ?60,90 ?90,32 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,181 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?18,06 (1,84)?21,68 (2,21)?23,85 (2,43)?26,02 (2,65)?28,18 (2,87)?30,35 (3,10)
? ?Прогиб, см ?59,67 ?87,64 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,168 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-2.3?75 ?Нагрузки, кН (тс)?16,28 (1,66)?19,51 (1,99)?21,48 (2,19)?23,44 (2,39)?25,40 (2,59)?27,36 (2,79)
? ?Прогиб, см ?49,04 ?77,33 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,128 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?17,36 (1,77)?20,79 (2,12)?22,85 (2,33)?24,91 (2,54)?27,07 (2,76)?29,13 (2,97)
? ?Прогиб, см ?53,86 ?84,39 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,143 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?19,59 (2,0) ?23,52 (2,40)?25,87 (2,64)?28,23 (2,88)?30,58 (3,12)?32,93 (3,36)
? ?Прогиб, см ?69,23 ?108,61 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,186 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-3.1?75 ?Нагрузки, кН (тс)?20,79 (2,12)?24,91 (2,54)?27,36 (2,79)?29,91 (3,05)?32,36 (3,30)?34,91 (3,56)
? ?Прогиб, см ?75,42 ?108,39 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,128 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?21,48 (2,19)?25,79 (2,63)?28,34 (2,89)?30,99 (3,16)?33,54 (3,42)?36,09 (3,68)
? ?Прогиб, см ?76,75 ?110,35 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,132 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?22,71 (2,32)?27,26 (2,78)?29,98 (3,06)?32,71 (3,34)?35,43 (3,61)?38,16 (3,80)
? ?Прогиб, см ?80,71 ?117,91 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,137 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-3.4?75 ?Нагрузки, кН (тс)?19,22 (1,96)?23,05 (2,35)?25,30 (2,58)?27,65 (2,82)?30,01 (3,06)?32,26 (3,29)
? ?Прогиб, см ?63,62 ?88,10 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,141 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?20,40 (2,08)?24,52 (2,50)?26,97 (2,75)?29,42 (3,00)?31,87 (3,25)?34,32 (3,50)
? ?Прогиб, см ?67,06 ?92,36 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,148 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?22,07 (2,25)?26,50 (2,70)?29,15 (2,97)?31,80 (3,24)?34,45 (3,51)?37,10 (3,78)
? ?Прогиб, см ?73,20 ?101,65 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,159 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-3.3?75 ?Нагрузки, кН (тс)?19,32 (1,97)?23,24 (2,37)?25,59 (2,61)?27,85 (2,84)?30,20 (3,08)?32,56 (3,32)
? ?Прогиб, см ?58,37 ?81,85 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,111 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?20,59 (2,10)?24,71 (2,52)?27,16 (2,77)?29,62 (3,02)?32,17 (3,28)?34,62 (3,53)
? ?Прогиб, см ?61,73 ?86,45 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,118 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?22,36 (2,28)?26,84 (2,74)?29,52 (3,01)?32,21 (3,28)?34,89 (3,56)?37,58 (3,83)
? ?Прогиб, см ?67,87 ?96,08 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,127 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-4.1?75 ?Нагрузки, кН (тс)?16,08 (1,64)?19,32 (1,97)?21,28 (2,17)?23,14 (2,36)?25,10 (2,56)?27,07 (2,76)
? ?Прогиб, см ?43,75 ?76,03 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,102 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?16,87 (1,72)?20,30 (2,07)?22,36 (2,28)?24,32 (2,48)?26,38 (2,69)?28,44 (2,90)
? ?Прогиб, см ?47,53 ?88,25 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,114 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?18,07 (1,84)?21,70 (2,21)?23,86 (2,43)?26,03 (2,65)?28,20 (2,88)?30,37 (3,10)
? ?Прогиб, см ?53,73 ?93,85 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,132 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-5.1?75 ?Нагрузки, кН (тс)?22,55 (2,30)?27,07 (2,76)?29,81 (3,04)?32,46 (3,31)?35,21 (3,59)?37,85 (3,86)
? ?Прогиб, см ?77,60 ?107,32 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,112 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?23,34 (2,38)?28,05 (2,86)?30,89 (3,15)?33,64 (3,43)?36,48 (3,72)?39,23 (4,00)
? ?Прогиб, см ?78,66 ?108,73 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,114 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?24,68 (2,52)?29,63 (3,02)?32,59 (3,32)?35,56 (3,63)?38,52 (3,93)?41,48 (4,23)
? ?Прогиб, см ?82,47 ?116,57 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,119 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.1-1.1?75 ?Нагрузки, кН (тс)?12,94 (1,32)?15,59 (1,59)?17,16 (1,75)?18,73 (1,91)?20,30 (2,07)?21,87 (2,23)
? ?Прогиб, см ?26,61 ?47,08 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,140 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?13,83 (1,41)?16,57 (1,69)?18,24 (1,86)?19,91 (2,03)?21,57 (2,20)?23,24 (2,37)
? ?Прогиб, см ?28,79 ?50,42 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,158 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?14,70 (1,50)?17,65 (1,80)?19,42 (1,98)?21,18 (2,16)?22,95 (2,34)?24,71 (2,52)
? ?Прогиб, см ?31,42 ?54,19 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,166 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.1-1.2?75 ?Нагрузки, кН (тс)?13,73 (1,40)?16,47 (1,68)?18,14 (1,85)?19,81 (2,02)?21,38 (2,18)?23,05 (2,35)
? ?Прогиб, см ?30,14 ?56,60 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,220 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?14,32 (1,46)?17,16 (1,75)?18,83 (1,92)?20,59 (2,10)?22,26 (2,27)?24,03 (2,45)
? ?Прогиб, см ?32,91 ?61,78 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,246 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?15,00 (1,53)?18,04 (1,84)?19,81 (2,02)?21,67 (2,21)?23,44 (2,39)?25,30 (2,58)
? ?Прогиб, см ?35,85 ?67,16 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,268 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.1-2.1?75 ?Нагрузки, кН (тс)?15,98 (1,63)?19,22 (1,96)?21,18 (2,16)?23,05 (2,35)?25,01 (2,55)?26,87 (2,74)
? ?Прогиб, см ?35,02 ?55,99 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,140 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?16,96 (1,73)?20,40 (2,08)?22,46 (2,29)?24,52 (2,50)?26,48 (2,70)?28,54 (2,91)
? ?Прогиб, см ?37,04 ?59,10 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,152 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?18,10 (1,85)?21,73 (2,22)?23,90 (2,44)?26,08 (2,66)?28,25 (2,88)?30,42 (3,10)
? ?Прогиб, см ?39,77 ?62,57 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,156 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.1-2.2?75 ?Нагрузки, кН (тс)?16,57 (1,69)?19,91 (2,03)?21,87 (2,23)?23,93 (2,44)?25,89 (2,64)?27,85 (2,84)
? ?Прогиб, см ?26,52 ?45,72 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,122 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?17,65 (1,80)?21,18 (2,16)?23,34 (2,38)?25,40 (2,59)?27,56 (2,81)?29,62 (3,02)
? ?Прогиб, см ?29,42 ?50,31 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,141 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?18,30 (1,87)?21,97 (2,24)?24,16 (2,46)?24,36 (2,69)?28,56 (2,91)?30,75 (3,14)
? ?Прогиб, см ?31,10 ?51,50 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,144 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.1-3.1?75 ?Нагрузки, кН (тс)?10,79 (1,10)?12,94 (1,32)?14,22 (1,45)?15,49 (1,58)?16,87 (1,72)?18,14 (1,85)
? ?Прогиб, см ?28,65 ?54,44 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,225 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?11,28 (1,15)?13,53 (1,38)?14,91 (1,52)?16,28 (1,66)?17,55 (1,79)?18,93 (1,93)
? ?Прогиб, см ?30,77 ?58,76 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,247 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?11,95 (1,22)?14,35 (1,46)?15,79 (1,61)?17,22 (1,76)?18,66 (1,90)?20,09 (2,05)
? ?Прогиб, см ?32,88 ?62,11 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,255 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.1-3.2?75 ?Нагрузки, кН (тс)?10,49 (1,07)?12,65 (1,29)?13,92 (1,42)?15,20 (1,55)?16,47 (1,68)?17,75 (1,81)
? ?Прогиб, см ?29,54 ?53,88 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,246 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?11,18 (1,14)?13,43 (1,37)?14,81 (1,51)?16,08 (1,64)?17,46 (1,78)?18,83 (1,92)
? ?Прогиб, см ?32,73 ?59,66 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,281 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?11,77 (1,20)?14,12 (1,44)?15,49 (1,58)?16,97 (1,73)?18,34 (1,87)?19,81 (2,02)
? ?Прогиб, см ?35,37 ?65,18 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,299 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-6.1?75 ?Нагрузки, кН (тс)?16,96 (1,73)?20,40 (2,08)?22,46 (2,29)?24,52 (2,50)?26,48 (2,70)?28,54 (2,91)
? ?Прогиб, см ?38,57 ?64,90 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,077 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?17,95 (1,83)?21,57 (2,20)?23,73 (2,42)?25,89 (2,64)?28,05 (2,86)?30,20 (3,08)
? ?Прогиб, см ?41,22 ?70,25 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,083 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?19,36 (1,97)?23,24 (2,37)?25,56 (2,61)?27,89 (2,84)?30,21 (3,08)?32,53 (3,32)
? ?Прогиб, см ?46,75 ?78,15 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,089 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-6.2?75 ?Нагрузки, кН (тс)?15,89 (1,62)?19,12 (1,95)?20,99 (2,14)?22,95 (2,34)?24,81 (2,53)?26,77 (2,73)
? ?Прогиб, см ?30,22 ?46,79 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,069 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?17,06 (1,74)?20,49 (2,09)?22,55 (2,30)?24,61 (2,51)?26,67 (2,72)?28,73 (2,93)
? ?Прогиб, см ?32,66 ?53,68 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,077 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?18,67 (1,90)?22,41 (2,29)?24,66 (2,51)?26,90 (2,74)?29,14 (2,97)?31,38 (3,20)
? ?Прогиб, см ?39,11 ?63,81 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,088 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.2-1.1?75 ?Нагрузки, кН (тс)?16,87 (1,72)?20,30 (2,07)?22,36 (2,28)?24,32 (2,48)?26,38 (2,69)?28,44 (2,90)
? ?Прогиб, см ?38,78 ?65,00 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,077 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?17,95 (1,83)?21,57 (2,20)?23,73 (2,42)?25,89 (2,64)?28,05 (2,86)?30,20 (3,08)
? ?Прогиб, см ?41,44 ?70,33 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,083 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?19,32 (1,97)?23,19 (2,37)?25,51 (2,60)?27,83 (2,84)?30,15 (3,07)?32,47 (3,31)
? ?Прогиб, см ?46,94 ?78,25 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,088 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.2-1.2?75 ?Нагрузки, кН (тс)?15,89 (1,62)?19,12 (1,95)?20,99 (2,14)?22,95 (2,34)?24,81 (2,53)?26,77 (2,73)
? ?Прогиб, см ?45,23 ?76,39 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,113 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?16,87 (1,72)?20,20 (2,06)?22,26 (2,27)?24,22 (2,47)?26,28 (2,68)?28,24 (2,88)
? ?Прогиб, см ?49,73 ?83,79 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,129 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?18,40 (1,88)?22,09 (2,25)?24,30 (2,48)?26,51 (2,70)?28,72 (2,93)?30,93 (3,15)
? ?Прогиб, см ?60,07 ?101,90 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,161 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.2-1.1?75 ?Нагрузки, кН (тс)?25,50 (2,60)?30,60 (3,12)?33,64 (3,43)?36,68 (3,74)?39,81 (4,06)?42,85 (4,37)
? ?Прогиб, см ?25,04 ?41,47 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,065 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?27,07 (2,76)?32,46 (3,31)?35,70 (3,64)?38,93 (3,97)?42,17 (4,30)?45,40 (4,63)
? ?Прогиб, см ?26,61 ?44,39 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,071 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?29,13 (2,97)?35,01 (3,57)?38,54 (3,93)?41,97 (4,28)?45,50 (4,64)?49,03 (5,00)
? ?Прогиб, см ?30,43 ?48,73 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,080 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.2-1.2?75 ?Нагрузки, кН (тс)?23,73 (2,42)?28,54 (2,91)?31,38 (3,20)?34,22 (3,49)?37,07 (3,78)?39,91 (4,07)
? ?Прогиб, см ?20,93 ?34,84 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,063 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?25,59 (2,61)?30,69 (3,13)?33,73 (3,44)?36,87 (3,76)?39,91 (4,07)?42,95 (4,38)
? ?Прогиб, см ?22,91 ?38,77 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,072 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?27,85 (2,84)?33,44 (3,41)?36,77 (3,75)?40,11 (4,09)?43,44 (4,43)?46,78 (4,77)
? ?Прогиб, см ?26,38 ?45,88 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,084 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.3-1.1?75 ?Нагрузки, кН (тс)?16,97 (1,73)?20,40 (2,08)?22,46 (2,29)?24,52 (2,50)?26,48 (2,70)?28,54 (2,91)
? ?Прогиб, см ?25,75 ?48,73 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,147 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?17,75 (1,81)?21,28 (2,17)?23,44 (2,39)?25,50 (2,60)?27,65 (2,82)?29,81 (3,04)
? ?Прогиб, см ?27,30 ?52,75 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,156 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?18,53 (1,89)?22,26 (2,27)?24,52 (2,50)?26,67 (2,72)?28,93 (2,95)?31,18 (3,18)
? ?Прогиб, см ?29,52 ?55,83 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,158 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.3-1.2?75 ?Нагрузки, кН (тс)?17,85 (1,82)?21,48 (2,19)?23,63 (2,41)?25,79 (2,63)?27,95 (2,85)?30,11 (3,07)
? ?Прогиб, см ?27,13 ?48,86 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,157 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?18,83 (1,92)?22,55 (2,30)?24,81 (2,53)?27,07 (2,76)?29,32 (2,99)?31,58 (3,22)
? ?Прогиб, см ?29,84 ?53,56 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,179 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?20,40 (2,08)?24,52 (2,50)?26,97 (2,75)?29,42 (3,00)?31,87 (3,25)?34,32 (3,50)
? ?Прогиб, см ?36,95 ?65,52 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,236 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-1.0?75 ?Нагрузки, кН (тс)?18,24 (1,86)?21,87 (2,23)?24,03 (2,45)?26,28 (2,68)?28,44 (2,90)?30,60 (3,12)
? ?Прогиб, см ?73,35 ?108,65 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,118 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?18,83 (1,92)?22,55 (2,30)?24,81 (2,53)?27,07 (2,76)?29,32 (2,99)?31,58 (3,22)
? ?Прогиб, см ?73,37 ?108,75 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,118 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?19,52 (1,99)?23,44 (2,39)?25,79 (2,63)?28,14 (2,87)?30,50 (3,11)?32,85 (3,35)
? ?Прогиб, см ?76,21 ?113,57 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,116 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-2.0?75 ?Нагрузки, кН (тс)?18,24 (1,86)?21,87 (2,23)?24,03 (2,45)?26,28 (2,68)?28,44 (2,90)?30,60 (3,12)
? ?Прогиб, см ?73,35 ?108,65 ? ? ? ?
? ?Ширина трещин, мм?0,118 ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?18,83 (1,92)?22,55 (2,30)?24,81 (2,53)?27,07 (2,76)?29,32 (2,99)?31,58 (3,22)
? ?Прогиб, см ?73,37 ?108,75 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,118 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?19,52 (1,99)?23,44 (2,39)?25,79 (2,63)?28,14 (2,87)?30,50 (3,11)?32,85 (3,35)
? ?Прогиб, см ?76,21 ?113,57 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,116 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-3.0?75 ?Нагрузки, кН (тс)?21,48 (2,19)?25,79 (2,63)?28,34 (2,89)?30,99 (3,10)?33,54 (3,42)?36,09 (3,68)
? ?Прогиб, см ?77,70 ?106,36 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,091 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?22,16 (2,26)?26,58 (2,71)?29,22 (2,98)?31,87 (3,25)?34,52 (3,52)?37,17 (3,79)
? ?Прогиб, см ?78,10 ?107,45 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,092 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?23,05 (2,35)?27,65 (2,82)?30,40 (3,10)?33,15 (3,38)?35,89 (3,66)?38,74 (3,95)
? ?Прогиб, см ?79,77 ?114,43 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,093 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-4.0?75 ?Нагрузки, кН (тс)?16,38 (1,67)?19,61 (2,00)?21,57 (2,20)?23,54 (2,40)?25,50 (2,60)?27,46 (2,80)
? ?Прогиб, см ?48,98 ?80,94 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,089 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?16,96 (1,73)?20,40 (2,08)?22,46 (2,29)?24,52 (2,50)?26,48 (2,70)?28,54 (2,91)
? ?Прогиб, см ?50,84 ?83,92 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,093 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?17,75 (1,81)?21,28 (2,17)?23,44 (2,39)?25,50 (2,60)?27,65 (2,82)?29,81 (3,04)
? ?Прогиб, см ?52,98 ?88,73 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,097 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.1-1.0?75 ?Нагрузки, кН (тс)?13,83 (1,41)?16,57 (1,69)?18,24 (1,86)?19,91 (2,03)?21,57 (2,20)?23,24 (2,37)
? ?Прогиб, см ?35,19 ?56,86 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,142 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?14,32 (1,46)?17,16 (1,75)?18,83 (1,92)?20,59 (2,10)?22,26 (2,27)?24,03 (2,45)
? ?Прогиб, см ?35,15 ?56,56 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,144 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?14,91 (1,52)?17,85 (1,82)?19,61 (2,00)?21,38 (2,18)?23,24 (2,37)?25,01 (2,55)
? ?Прогиб, см ?35,49 ?57,87 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,143 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.1-2.0?75 ?Нагрузки, кН (тс)?17,46 (1,78)?20,99 (2,14)?23,05 (2,35)?25,20 (2,57)?27,26 (2,78)?29,42 (3,00)
? ?Прогиб, см ?42,29 ?62,58 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,116 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?18,04(1,84) ?21,67 (2,21)?23,83 (2,43)?25,99 (2,65)?28,14 (2,87)?30,30 (3,09)
? ?Прогиб, см ?42,01 ?62,04 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,117 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?18,83 (1,92)?22,65 (2,31)?24,91 (2,54)?27,16 (2,77)?29,42 (3,00)?31,67 (3,23)
? ?Прогиб, см ?42,23 ?64,15 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,117 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.1-3.0?75 ?Нагрузки, кН (тс)?10,98 (1,12)?13,24 (1,35)?14,51 (1,48)?15,89 (1,62)?17,16 (1,75)?18,53 (1,89)
? ?Прогиб, см ?27,96 ?50,09 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,153 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?11,47 (1,17)?13,73 (1,40)?15,10 (1,54)?16,47 (1,68)?17,85 (1,82)?19,22 (1,96)
? ?Прогиб, см ?27,90 ?50,15 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,154 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?11,77 (1,20)?14,12 (1,44)?15,49 (1,58)?16.97 (1,73)?18,34 (1,87)?19,81 (2,02)
? ?Прогиб, см ?27,89 ?51,00 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,152 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.1-6.0?75 ?Нагрузки, кН (тс)?17,85 (1,82)?21,48 (2,19)?23,63 (2,41)?25,79 (2,63)?27,95 (2,85)?30,11 (3,07)
? ?Прогиб, см ?53,84 ?85,53 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,087 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?18,63 (1,90)?22,36 (2,28)?24,61 (2,51)?26,87 (2,74)?29,03 (2,96)?31,28 (3,19)
? ?Прогиб, см ?55,78 ?88,36 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,091 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?19,42 (1,98)?23,34 (2,38)?25,69 (2,62)?28,05 (2,86)?30,30 (3,09)?32,66 (3,33)
? ?Прогиб, см ?58,70 ?92,92 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,089 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК26.2-1.0?75 ?Нагрузки, кН (тс)?17,85 (1,82)?21,38 (2,18)?23,54 (2,40)?25,69 (2,62)?27,75 (2,83)?29,91 (3,05)
? ?Прогиб, см ?54,07 ?85,90 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,087 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?18,53 (1,89)?22,26 (2,27)?24,52 (2,50)?26,67 (2,72)?28,93 (2,95)?31,18 (3,18)
? ?Прогиб, см ?56,02 ?88,74 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,090 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?19,42 (1,98)?23,34 (2,38)?25,69 (2,62)?28,05 (2,86)?30,30 (3,09)?32,66 (3,33)
? ?Прогиб, см ?58,44 ?93,44 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,093 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.2-1.0?75 ?Нагрузки, кН (тс)?26,18 (2,67)?31,38 (3,20)?34,52 (3,52)?37,66 (3,84)?40,80 (4,16)?43,93 (4,48)
? ?Прогиб, см ?25,26 ?40,83 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,057 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?27,36 (2,79)?32,85 (3,35)?36,09 (3,68)?39,42 (4,02)?42,66 (4,35)?45,99 (4,69)
? ?Прогиб, см ?25,87 ?41,83 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,060 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?29,03 (2,96)?34,81 (3,55)?38,25 (3,90)?41,78 (4,26)?45,21 (4,61)?48,74 (4,97)
? ?Прогиб, см ?27,35 ?45,00 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,062 ?- ?- ?- ?- ?-
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
СК22.3-1.0?75 ?Нагрузки, кН (тс)?18,73 (1,91)?22,46 (2,29)?24,71 (2,52)?26,97 (2,75)?29,22 (2,98)?31,48 (3,21)
? ?Прогиб, см ?25,44 ?44,41 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,100 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?85 ?Нагрузки, кН (тс)?19,32 (1,97)?23,24 (2,37)?25,59 (2,61)?27,85 (2,84)?30,20 (3,08)?32,56 (3,32)
? ?Прогиб, см ?26,34 ?46,10 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,104 ?- ?- ?- ?- ?-
??????????????????????????????????????????????????????????????????????????????????????????????????????????
?100 ?Нагрузки, кН (тс)?20,20 (2,06)?24,22 (2,47)?26,67 (2,72)?29,03 (2,96)?31,48 (3,21)?33,93 (3,46)
? ?Прогиб, см ?27,42 ?48,73 ?- ?- ?- ?-
? ?Ширина трещин, мм?0,108 ?- ?- ?- ?- ?-
Приложение 3
Справочное
МАРКИ КОНИЧЕСКИХ ЖЕЛЕЗОБЕТОННЫХ ЦЕНТРИФУГИРОВАННЫХ СТОЕК
??????????????????????????????????????????????????????????????????
Обозначение по ГОСТ 2687-77, ? Марка стойки по ГОСТ 22687.1-85
ГОСТ 24762-81 ?
??????????????????????????????????????????????????????????????????
СК4 ?СК26.1-1.0
СК4-1 ?СК26.1-1.1
СК4-2 ?СК26.1-1.2
СК4-пр ?СК26.1-1.5
СК4-прс ?СК26.1-1.4
СК4-прс1 ?СК26.1-1.3
СК5 ?СК26.1-2.0
СК5-1 ?СК26.1-2.1
СК5-2 ?СК26.1-2.2
СК5-пр ?СК26.1-2.5
СК5-прс ?СК26.1-2.4
СК5-прс1 ?СК26.1-2.3
СК7 ?СК26.1-3.0
СК7-1 ?СК26.1-3.1
СК7-прс ?СК26.1-3.4
СК7-прс1 ?СК26.1-3.3
СК8 ?СК26.1-4.0
СК8-1 ?СК26.1-4.1
СК9-1 ?СК26.1-5.1
СК11 ?СК22.1-1.0
СК11-1 ?СК22.1-1.1
СК11-2 ?СК22.1-1.2
СК12 ?СК22.1-2.0
СК12-1 ?СК22.1-2.1
СК12-2 ?СК22.1-2.2
СК13 ?СК22.1-3.0
СК13-1 ?СК22.1-3.1
СК13-2 ?СК22.1-3.2
СК14 ?СК26.1-6.0
СК14-1 ?СК26.1-6.1
СК14-2 ?СК26.1-6.2
СК15 ?СК26.2-1.0
СК15-1 ?СК26.2-1.1
СК15-2 ?СК26.2-1.2
СК16 ?СК22.2-1.0
СК16-1 ?СК22.2-1.1
СК16-2 ?СК22.2-1.2
СК17 ?СК22.3-1.0
СК17-1 ?СК22.3-1.1
СК17-2 ?СК22.3-1.2


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/18/gost_41225.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
