"ГОСТ 22687.3-85. Государственный стандарт Союза ССР. Стойки железобетонные центрифугированные для опор высоковольтных линий электропередачи. Конструкция закладных изделий и подпятников"

(утв. Постановлением Госстроя СССР от 25.10.1984 N 180)

"ГОСТ 22687.3-85. Государственный стандарт Союза ССР. Стойки железобетонные центрифугированные для опор высоковольтных линий электропередачи. Конструкция закладных изделий и подпятников"
(утв. Постановлением Госстроя СССР от 25.10.1984 N 180)

Введен в действие

Постановлением Госстроя СССР

от 25 октября 1984 г. N 180

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТОЙКИ ЖЕЛЕЗОБЕТОННЫЕ ЦЕНТРИФУГИРОВАННЫЕ

ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

КОНСТРУКЦИЯ ЗАКЛАДНЫХ ИЗДЕЛИЙ И ПОДПЯТНИКОВ

Centrifugal reinforced concrete posts for high-voltage

transmission lines. Structure of fitting products

ГОСТ 22687.3-85

Группа Ж33

ОКП 58 6311

Постановлением Государственного комитета СССР по делам строительства от 25 октября 1984 г. N 180 срок введения установлен

с 1 января 1986 года

1. Настоящий стандарт распространяется на закладные изделия и подпятники для железобетонных центрифугированных конических и цилиндрических стоек кольцевого сечения по ГОСТ 22687.1-85 и ГОСТ 22687.2-85, предназначенных для опор линий электропередачи напряжением 35 - 750 кВ, и устанавливает конструкцию указанных закладных изделий и подпятников.

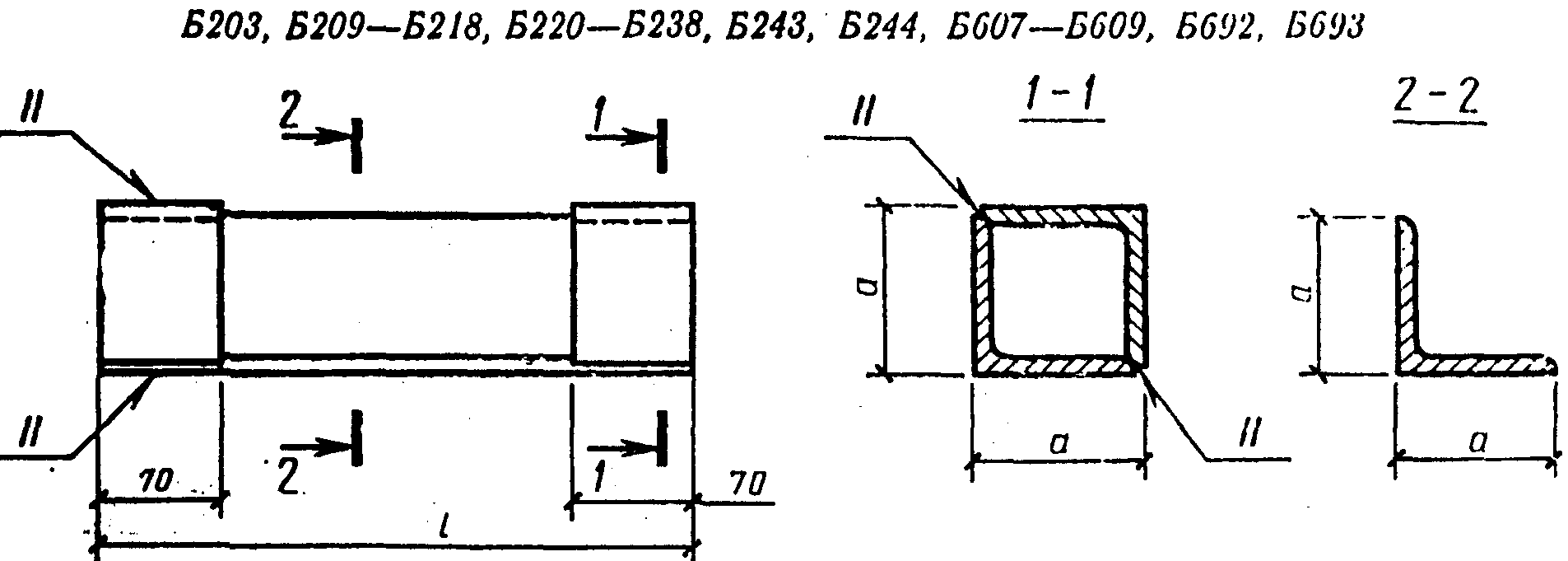

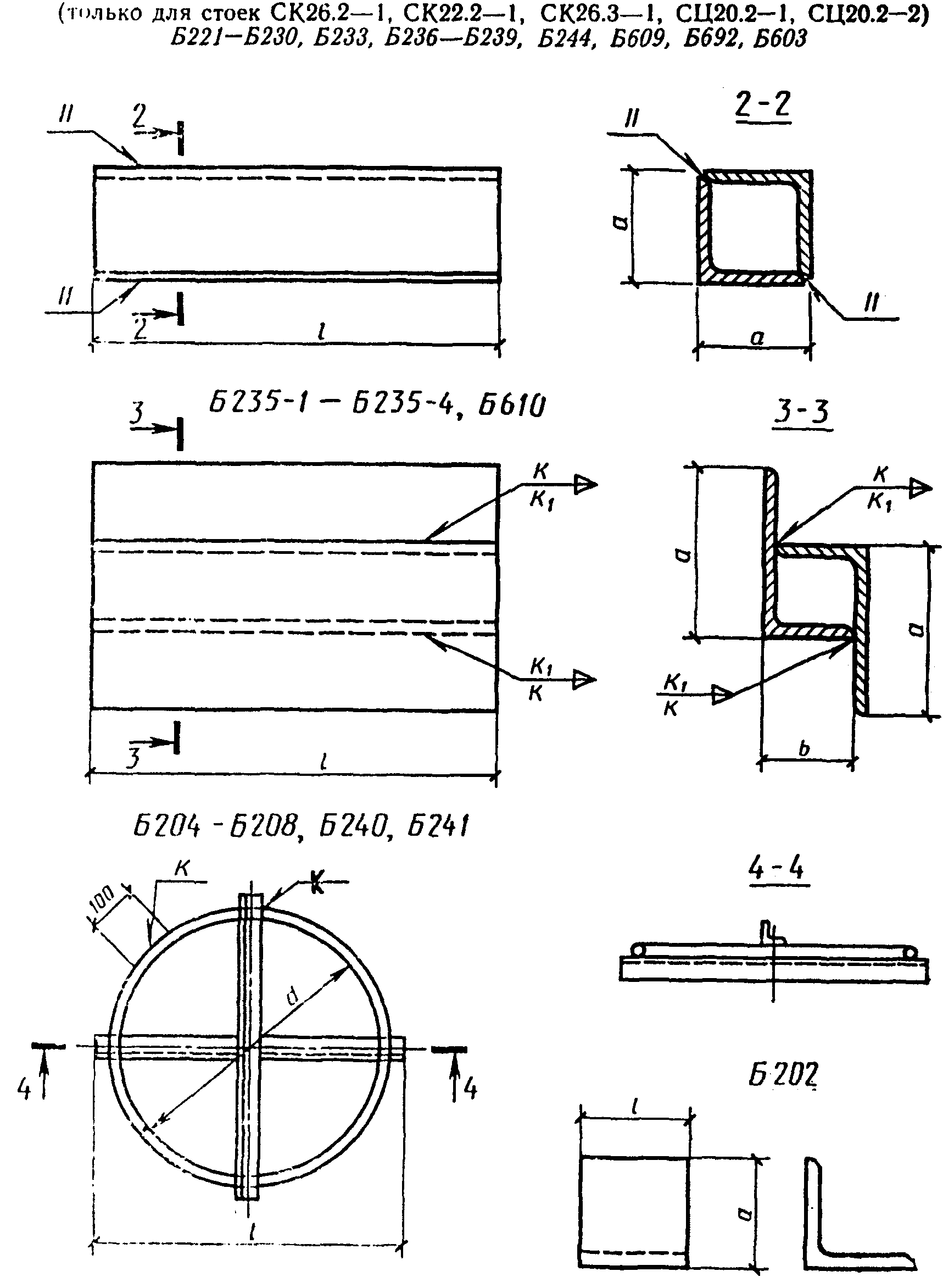

2. Форма и размеры закладных изделий должны соответствовать указанным на черт. 1.

Черт. 1. Закладные изделия

Исполнение 1

Исполнение 2

Спецификация элементов на закладное изделие приведена в табл. 1.

Таблица 1

Марка закладного изделия	Сечение	l, мм	a/b, мм	Масса, кг
1	2	3	4	5
Б202	Уголок 50 x 5	50	50	0,2
Б204	Уголок 36 x 4	365	-	2,4
Б204	12AI	1070	-	2,4
Б205	Уголок 36 x 4	500	-	3,3
Б205	12AI	1490	-	3,3
Б206	Уголок 36 x 4	450	-	3,0
Б206	12AI	1330	-	3,0
Б207	Уголок 36 x 4	515	-	4,0
Б207	12AI	1740	-	4,0
Б208	Уголок 36 x 4	520	-	3,6
Б208	12AI	1635	-	3,6
Б209	Уголок 36 x 4	320	40	1,4
Б210		330		1,4
Б211		340		1,5
Б212		350		1,5
Б213		360		1,6
Б214		370		1,6
Б215		380		1,7
Б216		390		1,7
Б217		400		1,8
Б218		415		1,8
Б220	Уголок 36 x 4	425	40	1,9
Б221		435		1,9
Б222		445		2,0
Б223		450		2,0
Б224		460		2,1
Б225		470		2,1
Б226		480		2,2
Б227	Уголок 50 x 5	400	55	3,1
Б228		405		3,2
Б229		425		3,3
Б230		445		3,4
Б231		460		3,5
Б232		470		3,6
Б233		575		4,4
Б234		555		4,2
Б235	Уголок 160 x 10	555	160/70	19,8
Б235-1		465		16,6
Б235-2		480		17,1
Б235-3		500		17,8
Б235-4		520		18,6
Б236	Уголок 36 x 4	495	40	2,2
Б237	Уголок 36 x 4	505	40	2,2
Б238	Уголок 50 x 5	510	55	4,0
Б239	Уголок 50 x 5	415	55	3,2
Б240	Уголок 36 x 4	450	-	3,3
Б240	12AI	1390	-	3,3
Б241	Уголок 36 x 4	570	-	4,0
Б241	12AI	1780	-	4,0
Б243	Уголок 50 x 5	480	55	3,7
Б244		430		3,2
Б607		625		4,8
Б608		610		4,6
Б609		590		4,4
Б610	Уголок 160 x 10	580	160/70	20,8
Б691	Уголок 50 x 5	760	-	7,8
Б691	12AI	2350	-	7,8
Б692	Уголок 63 x 5	785	68	7,6
Б693	Уголок 50 x 5	785	55	6,0
Примечание. Разрешается применять закладные изделия других конструкций, которые удовлетворяют всей совокупности предъявляемых к ним требований.

Соединение элементов закладных изделий выполняют ручной дуговой сваркой швами.

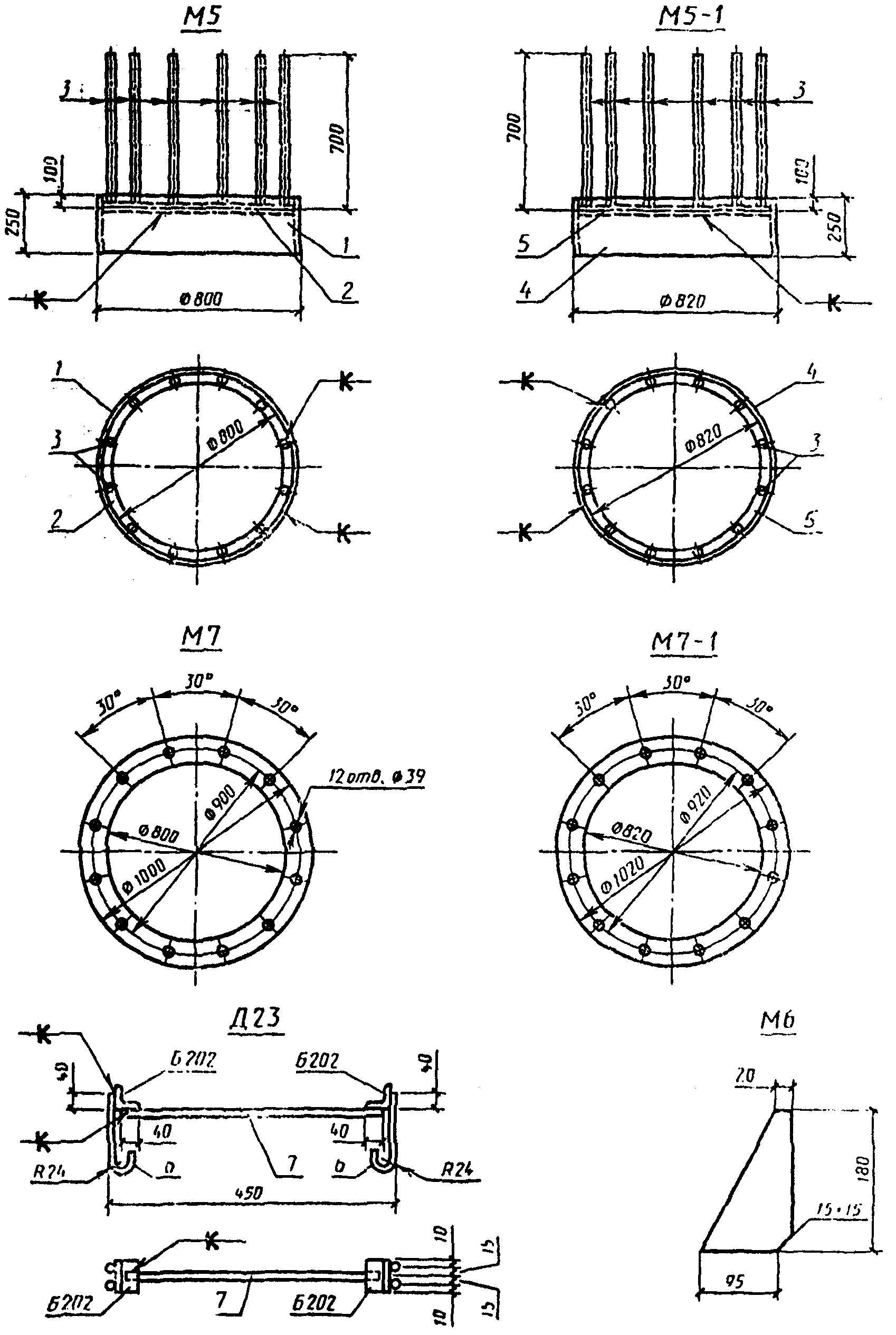

3. Форма и размеры закладных изделий для фланцевых соединений стоек должны соответствовать указанным на черт. 2.

Закладные изделия

Черт. 2

Спецификация элементов на эти закладные изделия приведена в табл. 2.

Таблица 2

Марка	Номер позиции	Эскиз	Сечение	Длина, мм	Количество позиций	Масса, кг
Марка	Номер позиции	Эскиз	Сечение	Длина, мм	Количество позиций	одной детали	всех деталей	марки
М5	1		- 250 x 10	2480	1	48,7	49	63
	2		14AIII	2405	1	2,9	3
	3		14AV	700	12	0,8	10
		Наплавленный металл					1
М5-1	4		Труба D_н = 820 x 10	250	1	50	50	64
	3		14AV	700	12	0,8	10
	5		14AIII	2468	1	3,0	3
		Наплавленный металл					1
М6			- 95 x 10	180	1	0,8	1	1
М7			- 98 x 25	1000	1	52,8	53	53
М7-1			- 100 x 25	1020	1	56,7	57	57

Д23 (ПК-1)	6		8AIII	250	4	0,1	0,4	1
Д23 (ПК-1)	7		8AIII	430	1	0,2	0,2	1

4. Форма и размеры подпятников, показатели их материалоемкости должны соответствовать указанным на черт. 3 - 4 и приведенным в табл. 3.

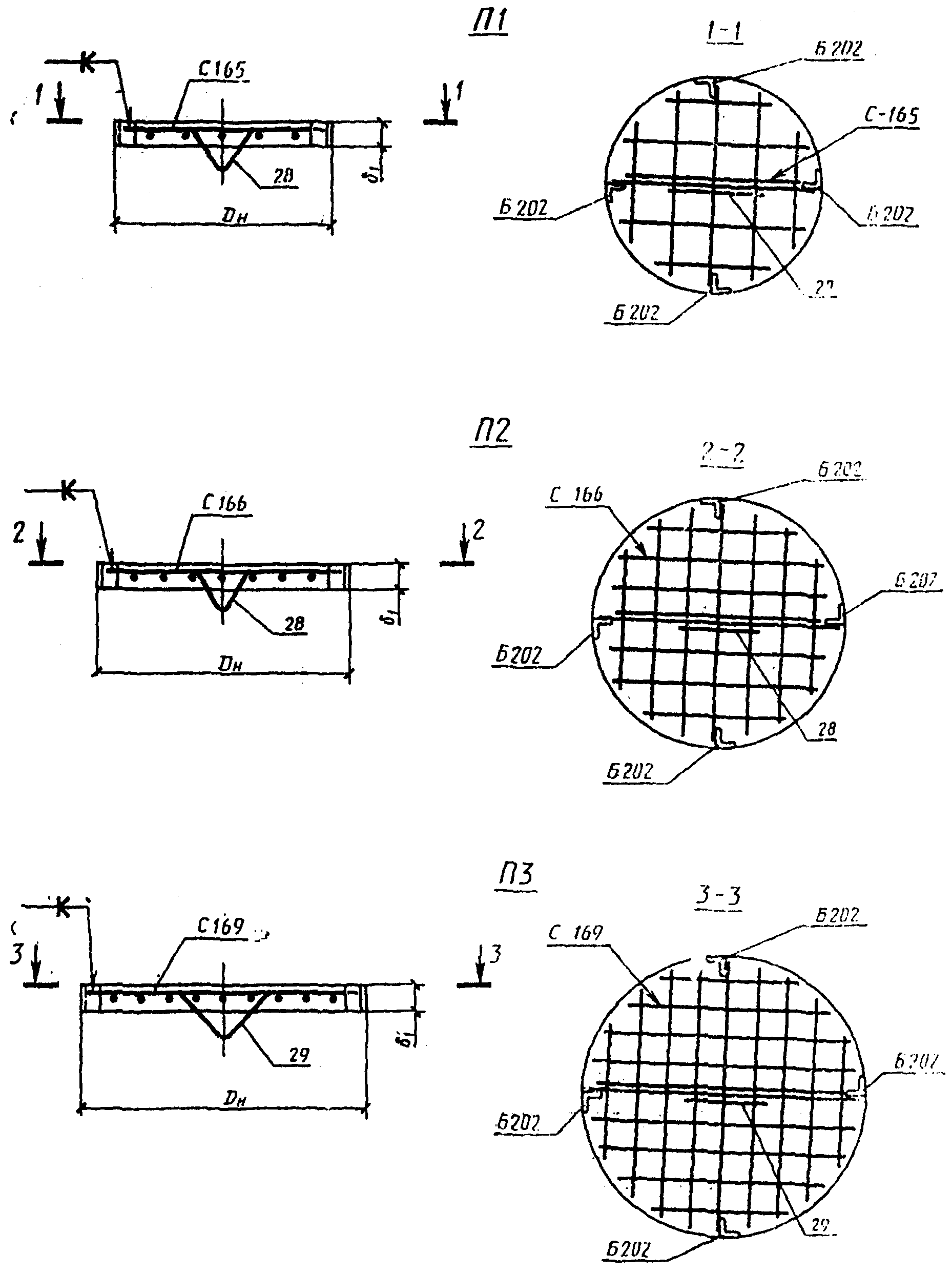

Подпятники марок П1, П2 и П3

Черт. 3

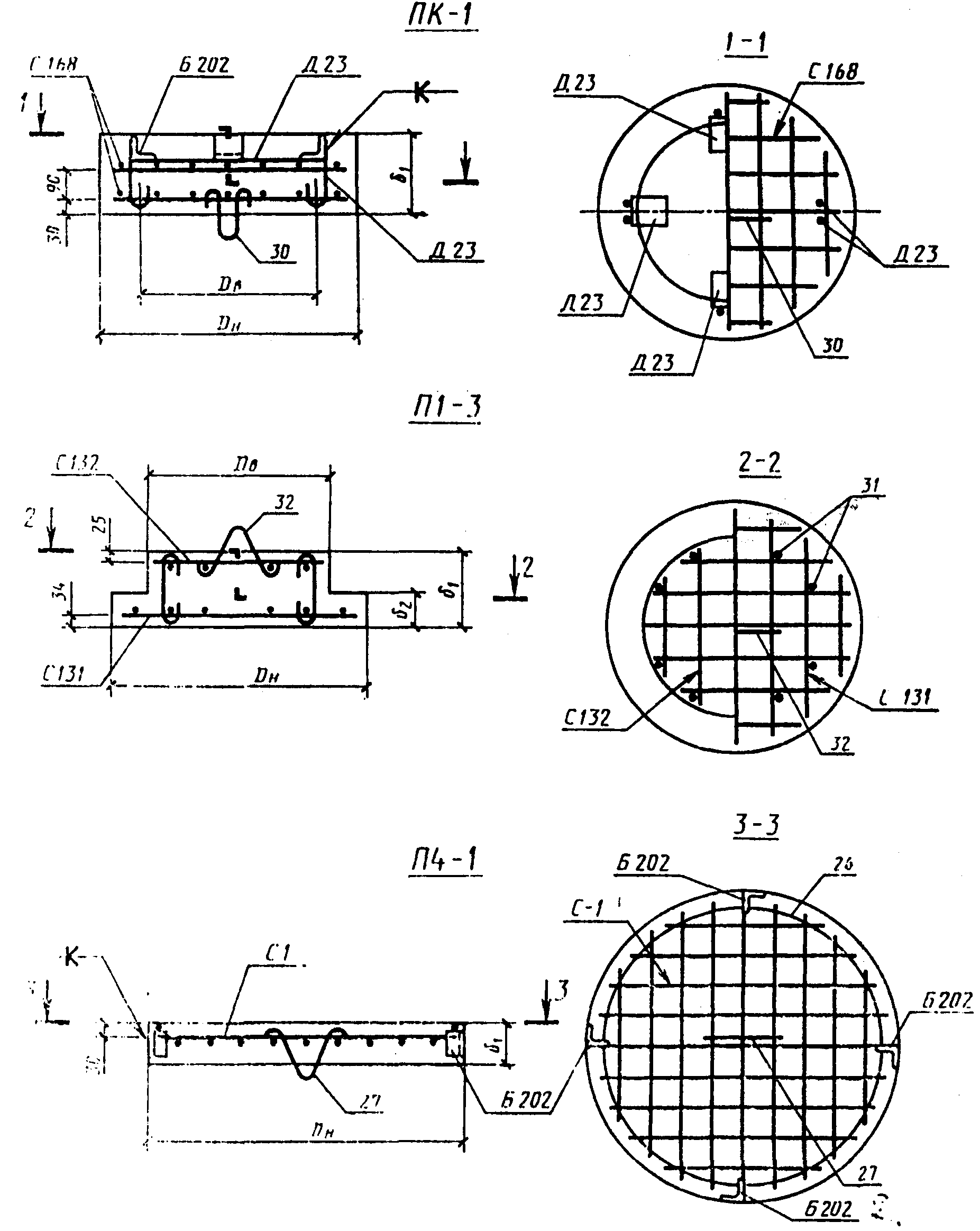

Подпятники марок ПК-1, П1-3, П4-1

Черт. 4

Таблица 3

Марка подпятника	Геометрические размеры, мм				Расход материалов						Применяемость в стойках
	D_н	D_в			Бетон		Арматура		Закладные изделия, кг	Общий расход, кг
	D_н	D_в			Класс	Объем, м³	Диаметр, мм	Масса, кг	Закладные изделия, кг	Общий расход, кг
П1	560	-	50	-	В25	0,012	8АI/8АI	2,0/0,3	1	3,3	СЦ22.1-1
П2	650	-	50	-		0,017	8АI/8АI	3,0/0,3		4,3	СК26.1-1 СК26.1-3; СК26.1-5; СК26.1-6; СК26.2-1; СК22.1-1 СК22.1-3; СК22.2-1; СК22.3-1
П3	800	-	60	-		0,03	8АI/8АI	5,0/0,3		6,3	СЦ20.1-1; СЦ20.2-1; СЦ20.2-2
ПК-1	650	440	200	150		0,06	8АIII/8АI	4,0/0,3	3	7,3	СК26.1-4
П1-3	600	420	180	80		0,038	8АI/12АI	4,0/1,0	-	5,0	СЦ26.1-1; СЦ26.3-1; СЦ26.3-2
П4-1	800	-	100	-		0,05	8АI/8АI	5,3/0,2	1	6,5	СЦ20.3-1н
Примечание. В числителе приведены данные для подпятников, в знаменателе - для монтажных петель. Марка стали - ВСт3пс.

5. Подпятники следует изготовлять из тяжелого бетона средней плотности более 2200 до 2500 кг/м3 включительно.

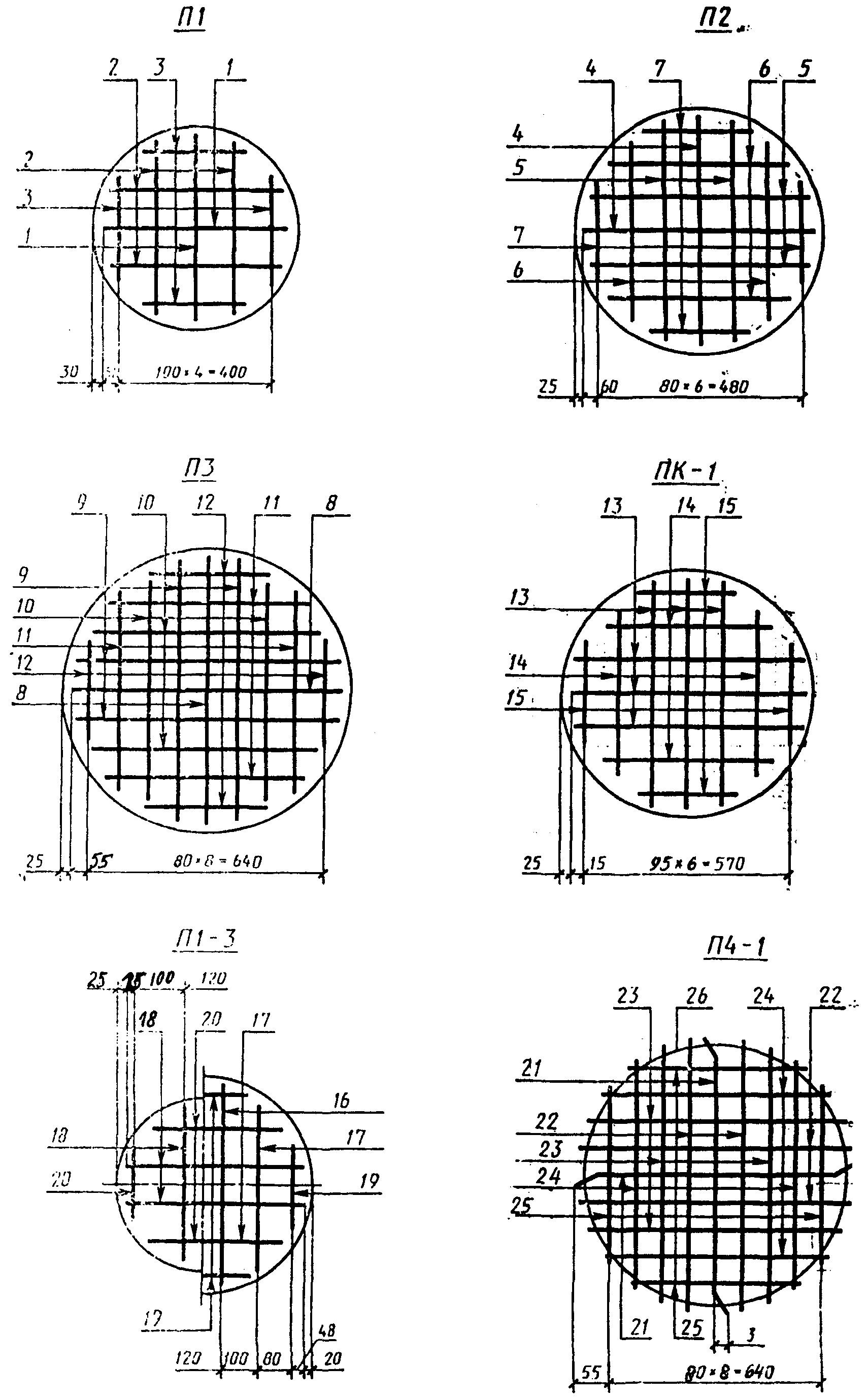

6. Армирование подпятников должно соответствовать приведенному на черт. 5.

Армирование подпятников

Черт. 5

Спецификация арматурных элементов на подпятник приведена в табл. 4.

Таблица 4

Обозначение подпятника	Арматурный элемент	Номер позиции	Диаметр, мм	Длина, мм	Количество позиций	Общая длина, м
П1	С165	1	8AI	500	2	1,0
		2	8AI	460	4	1,8
		3	8AI	310	4	1,2
		28	8AI	800	1	0,8
П2	С166	4	8AI	600	2	1,2
		5	8AI	580	4	2,3
		6	8AI	520	4	2,1
		7	8AI	380	4	1,5
		28	8AI	800	1	0,8
П3	С169	8	8AI	750	2	1,5
		9	8AI	730	4	2,9
		10	8AI	670	4	2,7
		11	8AI	570	4	2,3
		12	8AI	380	4	1,5
		29	8AI	800	1	0,8
ПК-1	С168 (2 шт.)	13	8AIII	600	12	7,2
		14	8AIII	410	8	3,3
		15	8AIII	220	8	1,8
		30	8AIII	770	1	0,8
П1-3	С131	16	8AI	560	4	2,2
		17	8AI	440	4	1,8
		19	8AI	320	4	1,3
	С132	18	8AI	370	4	1,5
	С132	20	8AI	220	4	0,9
		31	8AI	220	8	1,8
		32	8AI	350	1	0,4
П4-1	С1	21	8AI	750	2	1,5
		22	8AI	730	4	2,9
		23	8AI	670	4	2,7
		24	8AI	570	4	2,3
		25	8AI	380	4	1,5
		26	8AI	2450	1	2,5
		27	8AI	390	1	0,4
