ГОСТ 22402-77* (СТ СЭВ 599-77). Государственный стандарт Союза ССР. Ключи трещоточные. Типы и основные размеры

Приложение. Конструктивные размеры деталей ключей типа А исполнения 1

Введен в действие

Постановлением Государственного

комитета стандартов

Совета Министров СССР

от 22 марта 1977 г. N 679

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ТРЕЩОТОЧНЫЕ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Ratchet wrenches. Types and basic dimensions

ГОСТ 22402-77*

(СТ СЭВ 599-77)

Список изменяющих документов

(в ред. Изменения N 1, утв. в августе 1980 г.,

Изменения N 2, утв. в январе 1983 г.)

Группа Г24

Взамен

МН 521-60

Постановлением Государственного комитета стандартов Совета Министров СССР от 22 марта 1977 г. N 679 срок введения установлен

с 1 января 1979 года

Переиздание (июль 1986 г.) с Изменениями N 1, 2, утвержденными в августе 1980 г., январе 1983 г. (ИУС 11-80, 5-83)

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на гаечные торцовые немеханизированные ключи к сменным головкам с присоединительными квадратами по ГОСТ 24372-80, изготовляемые для нужд народного хозяйства и для экспорта.

Стандарт соответствует СТ СЭВ 599-77 в части трещоточных рукояток и вставок к ним.

(Измененная редакция, Изм. N 2).

1а. (Исключен, Изм. N 2).

1б. Ключи должны изготовляться типов:

А - трещоточный;

Б - трещоточный с переключателем.

Ключ типа А должен изготовляться в двух исполнениях:

1 - с углом поворота рукоятки 15°;

2 - с углом поворота рукоятки 25°.

(Введен дополнительно, Изм. N 1).

1. Основные размеры ключей типа А должны соответствовать указанным на черт. 1 и в табл. 1, типа Б - на черт. 2 и в табл. 2.

ТИП А

Исполнение 1

Исполнение 2

1 - корпус (кол. 1); 2 - втулка (кол. 1); 3 - трещотка

(кол. 1); 4 - кольцо (кол. 2); 5 - вставка (кол. 1);

6 - пружина (кол. 1); 7 - пружина (кол. 2); 8 - шарик

(кол. 2) по ГОСТ 3722-81

Черт. 1

Таблица 1

мм

Обозначение ключа	Применяемость	Исполнение	S₁		S₂		b	h	l, не более
			Номин.	Пред. откл.	Номин.	Пред. откл.	Не более
6910-0291		1	6,3	+0,050 -0,040	6,3	+0,325 +0,105	21	9,0	160
6910-0294		2					20	10,0
6910-0292		1	10,0	-0,475 -0,565	10,0	-0,200 -0,420	34	13,6	200
6910-0295		2					28	12,5
6910-0293		1	12,5	+0,200 +0,090	12,5	+0,525 +0,255	45	18,0	250
6910-0296		2						16,0
6910-0297			20,0	-0,950 -1,080	20,0	-0,565 -0,895	63	25,0	630
6910-0298			25,0	+0,400 +0,270	25,0	+0,785 +0,455	71	32,0	710

Пример условного обозначения ключа типа А исполнения 1 с размером присоединительного квадрата 12,5 мм:

Ключ 6910-0293 ГОСТ 22402-77

ТИП Б

Черт. 2

Таблица 2

мм

Обозначение ключа	Применяемость	S₁		b	h	l, не более
Обозначение ключа	Применяемость	Номин.	Пред. откл.	Не более		l, не более
6910-0299		6,3	+0,050 -0,040	28	25	160
6910-0300		10,0	-0,475 -0,565	32	32	200
6910-0301		12,5	+0,200 +0,090	45	40	250
6910-0302		20,0	-0,950 -1,080	71	56	630
6910-0303		25,0	+0,400 +0,270	80	71	710

Пример условного обозначения ключа типа Б с размером присоединительного квадрата S₁ = 20 мм:

Ключ 6910-0302 ГОСТ 22402-77

(Измененная редакция, Изм. N 1, 2).

ИС NORMPROD: примечание.

Взамен ГОСТ 25346-82 Постановлением Госстандарта СССР от 11.04.1989 N 983 с 1 января 1990 года введен в действие ГОСТ 25346-89.

2. Предельные отклонения размеров установлены по ГОСТ 25346-82.

3. (Исключен, Изм. N 2).

4. Размеры наружных и внутренних присоединительных квадратов по ГОСТ 24372-80.

(Введен дополнительно, Изм. N 1).

Приложение

Рекомендуемое

КОНСТРУКТИВНЫЕ РАЗМЕРЫ ДЕТАЛЕЙ КЛЮЧЕЙ ТИПА А ИСПОЛНЕНИЯ 1

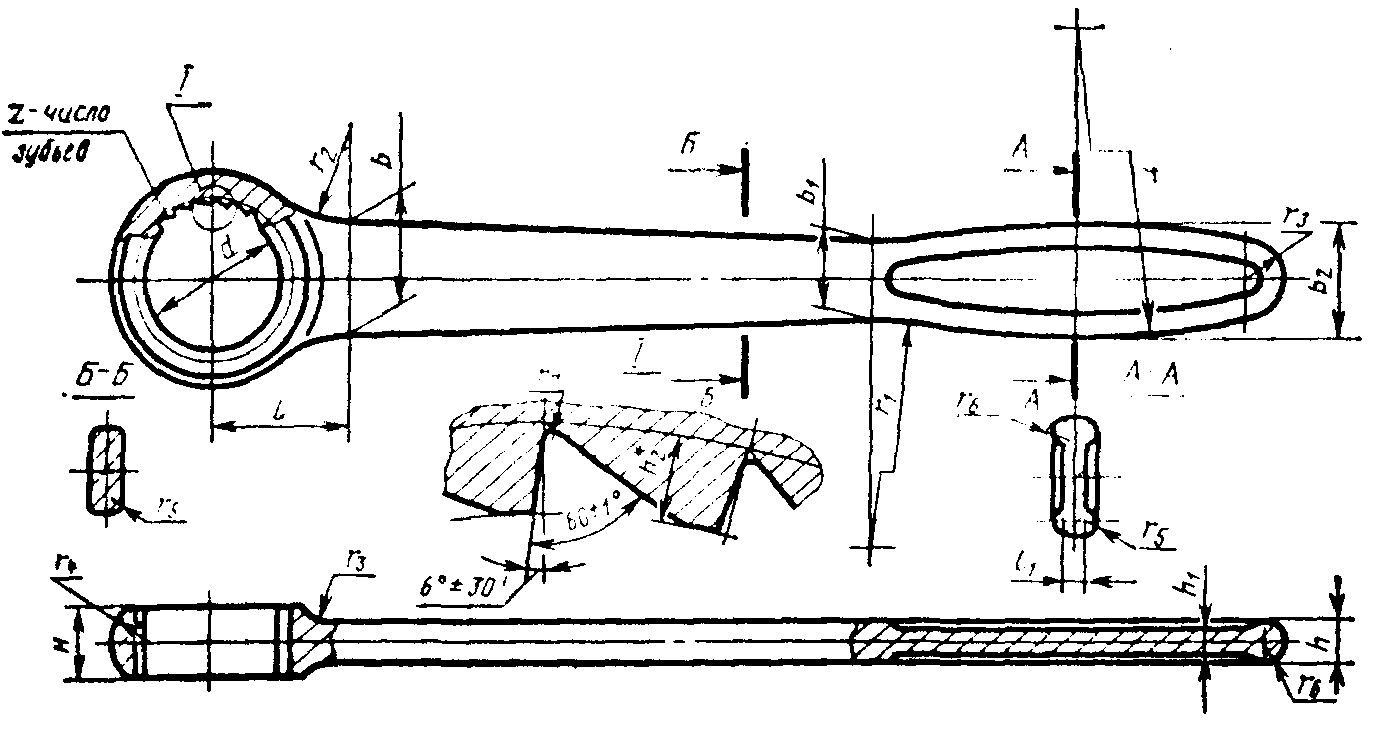

1. Корпус (черт. 1, табл. 1)

--------------------------------

<*> Размер для справок.

Черт. 1

Таблица 1

мм

Для ключей с размером стороны квадрата S₁	d (пред. откл. по H15)	H	h, не более	h₁	h₂	b	b₁	b₂, не более	r	r₁	r₂	r₃	r₄	r₅	r₆	r₇	l	l₁	z
6,3	15	6	4	2	0,9	12	8	14	85	50	10	5	6	1,3	4	0,10	15	1,5	20
10,0	22	9	0	3	1,4	18	12	20	125	75	15	8	8	1,9	6	0,15	22	2,0	20
12,5	30	12	8	4	1,8	24	16	24	170	100	20	10	11	2,5	8	0,20	30	3,0	24

Неуказанные предельные отклонения, кроме размеров радиусов - по h14, размеров радиусов -

, размеров h₁, b, b₁, - по II классу точности ГОСТ 7505-74.

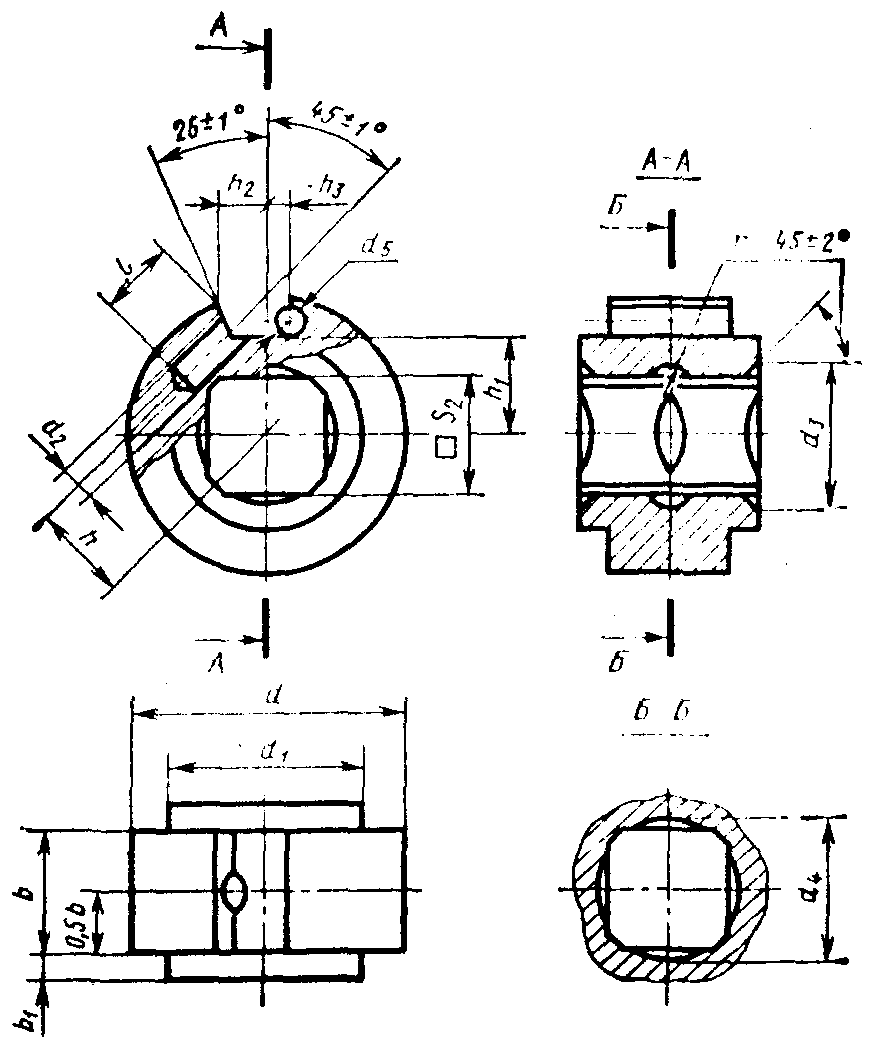

2. Втулка (черт. 2, табл. 2)

Черт. 2

Таблица 2

мм

S₂	d (пред. откл. по h12)	d₁ (пред. откл. по S7)	d₂	d₃	d₄	d₅ (пред. откл. по H12	b	b₁	h	h₁ (пред. откл. по h12)	h₂	h₃	r	l
S₂	d (пред. откл. по h12)	d₁ (пред. откл. по S7)	Пред. откл. по H14			d₅ (пред. откл. по H12	b	b₁	h	h₁ (пред. откл. по h12)	h₂	h₃	r	l
6,3	15,0	11,0	2	8,0	8,5	1,5	6,6	1,2	5,5	5,35	2,6	1,6	2,0	4
10,0	22,5	16,5	3	12,5	13,0	2,3	10,0	1,8	8,2	8,30	3,8	2,4	2,5	6
12,5	30,0	22,0	4	15,5	16,0	3,0	13,0	2,5	11,0	10,65	5,0	3,0	3,0	8

Неуказанные предельные отклонения размеров -

(Измененная редакция, Изм. N 2).

3. Трещотка (черт. 3, табл. 3)

Черт. 3

Таблица 3

мм

Для ключей с размером стороны квадрата S₁	L	h	b	r
6,3	5	4	1,5	0,10
10,0	8	6	2,3	0,15
12,5	10	8	3,0	0.20

Предельные отклонения размеров - по h12.

4. Кольцо (черт. 4, табл. 4)

Черт. 4

Таблица 4

мм

Для ключей с размером стороны квадрата S₁	d (пред. откл. по h15)	d₁ (пред. откл. по H7)	b (пред. откл. по h12)
6,3	19	11,0	1,0
10	28	16,5	1,5
12,5	38	22,0	2,0

5. Вставка (черт. 5, табл. 5)

--------------------------------

<*> Размеры для справок.

Черт. 5

Таблица 5

мм

Размер стороны присоединительного квадрата S₁	l	l₁	l₂	d (шарик по ГОСТ 3722-81)
Размер стороны присоединительного квадрата S₁	Не более			d (шарик по ГОСТ 3722-81)
6,3	18	8,0	5,00	Б3 мм Р
10	25	12,5	6,25	Б5 мм Р
12,5	34	18,0	8,00	Б6 мм Р
20	48	22,0	13,00	Б8 мм Р
25	63	32,0	15,50	Б10 мм Р

Примечание. Допускается изготовлять вставки с несколькими ступенями и сочетаниями размеров присоединительных квадратов, при условии обеспечения прочности по ГОСТ 25605-83.

(Измененная редакция, Изм. N 1, 2).
