Описание
Источник публикации
М.: Издательство стандартов, 1986
Примечание к документу
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 г. N 184-ФЗ.
Введен в действие с 1 января 1968 года.
Взамен МН 2636-61.
Название документа
"ГОСТ 13336-67*. Втулки переходные поводковые для инструмента с коническим хвостовиком. Конструкция и размеры"
(утв. Госстандартом СССР 23.11.1967)
(ред. от 01.12.1984)

"ГОСТ 13336-67*. Втулки переходные поводковые для инструмента с коническим хвостовиком. Конструкция и размеры"
(утв. Госстандартом СССР 23.11.1967)
(ред. от 01.12.1984)


Утвержден и введен в действие
Госстандартом СССР
23 ноября 1967 г.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ПЕРЕХОДНЫЕ ПОВОДКОВЫЕ ДЛЯ ИНСТРУМЕНТА
С КОНИЧЕСКИМ ХВОСТОВИКОМ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Carrier adapters for tools with tapered shank.
Design and dimensions
ГОСТ 13336-67*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1979 г.,
Изменения N 2, утв. в декабре 1984 г.)
Группа Г27
ОКП 39 2831
Взамен МН 2636-61
Срок введения
1 июля 1968 года
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 23 ноября 1967 г. Проверен в 1979 г.
Переиздание (май 1986 г.) с Изменениями N 1, 2, утвержденными в июне 1979 г., декабре 1984 г. (ИУС N 8-79, 3-85).
1. Конструкция и размеры переходных втулок должны соответствовать указанным на черт. 1 и в табл. 1.

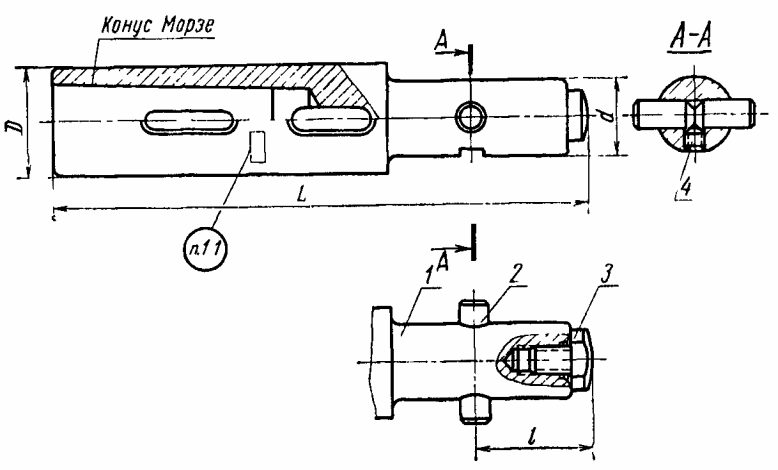

Черт. 1
Таблица 1
Размеры в мм
???????????????????????????????????????????????????????????????????????????????????????????????????????????
Обозначение?При- ?Конус?d ?D ?L ?l ?Масса,? Поз. 1 ? Поз. 2 ? Поз. 3 ? Поз. 4
втулок ?меняе-?Морзе? ? ? ? ?кг, не? Корпус ? Штифт ? Упор ?Винт по ГОСТ 1476-75
?мость ? ? ? ? ? ?более ? Кол. 1 ? Кол. 1 ? Кол. 1 ? Кол. 1
? ? ? ? ? ? ? ? ?????????????????????????????????????????????????
? ? ? ? ? ? ? ? ? Обозначения
???????????????????????????????????????????????????????????????????????????????????????????????????????????
6130-0301 ? ?3 ?25?36?175?38?0,74 ?6130-0301/001?6130-0291/002?6130-0291/003?В.М6-6g х 8.48.05
??????????????????? ? ? ? ? ?????????????????????? ? ?
6130-0291 ? ? ? ? ? ? ?0,75 ?6130-0291/001? ? ?
????????????????????????? ???????? ?????????????????????? ? ?
6130-0302 ? ?4 ? ?48?200? ?1,34 ?6130-0302/001? ? ?
??????????????????? ? ? ? ? ?????????????????????? ? ?
6130-0292 ? ? ? ? ? ? ?1,35 ?6130-0292/001? ? ?
????????????????????????????????????????????????????????????????????????? ?????????????????????
6130-0303 ? ?3 ?32?36?180?42?0,94 ?6130-0303/001?6130-0293/002? ?В.М6-6g х 10.48.05
??????????????????? ? ? ? ? ?????????????????????? ? ?
6130-0293 ? ? ? ? ? ? ?0,95 ?6130-0293/001? ? ?
????????????????????????? ???????? ?????????????????????? ? ?
6130-0304 ? ?4 ? ?48?210? ?1,60 ?6130-0304/001? ? ?
??????????????????? ? ? ? ? ?????????????????????? ? ?
6130-0294 ? ? ? ? ? ? ?1,61 ?6130-0294/001? ? ?
????????????????????????? ???????? ?????????????????????? ? ?
6130-0305 ? ?5 ? ?63?240? ?2,66 ?6130-0305/001? ? ?
??????????????????? ? ? ? ? ?????????????????????? ? ?
6130-0295 ? ? ? ? ? ? ?2,67 ?6130-0295/001? ? ?
???????????????????????????????????????????????????????????????????????????????????????????????????????????
6130-0306 ? ?4 ?45?48?220?48?2,11 ?6130-0306/001?6130-0296/002?6130-0296/003?В.М8-6g x 16.48.05
??????????????????? ? ? ? ? ?????????????????????? ? ?
6130-0296 ? ? ? ? ? ? ?2,12 ?6130-0296/001? ? ?
????????????????????????? ???????? ?????????????????????? ? ?
6130-0307 ? ?5 ? ?63?260? ?3,36 ?6130-0307/001? ? ?
??????????????????? ? ? ? ? ?????????????????????? ? ?
6130-0297 ? ? ? ? ? ? ?3,37 ?6130-0297/001? ? ?
Примечание. Размеры пазов для крепления инструмента клином во втулках 6130-0291 - 6130-0297 по ГОСТ 24644-81 (для станков, выпущенных до 1974 г.).
Пример условного обозначения втулки с конусом Морзе 3, d = 25 мм:
Втулка 6130-0291 ГОСТ 13336-67
1.1. Маркировать: обозначение и товарный знак предприятия-изготовителя.
2. Конструкция и размеры корпусов (дет. 1) должны соответствовать указанным на черт. 2 и в табл. 2.

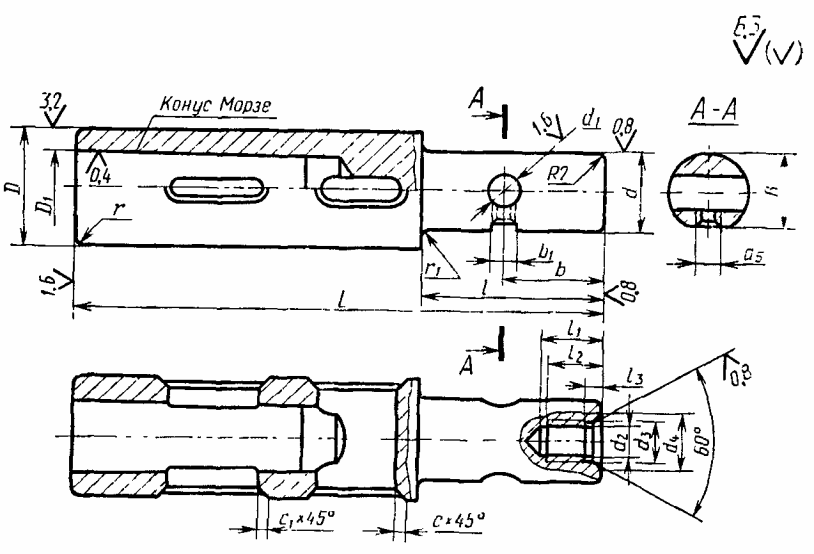

Черт. 2
Таблица 2
Размеры в мм
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Обозначение ?Конус ?d (поле?D ?L ?D ?B ?b ?b ?d ? d (поле ?d ?d ?d ?l ?l ?l ?l ?r ?r ?c ?с ?Масса,
корпусов ?Морзе ?допуска? ? ? 1 ? ?(пред. ? 1? 1 ? 2 ? 3 ? 4 ? 5 ? ? 1 ? 2? 3 ? ? 1? ? 1 ?кг, не
? ?f9) ? ? ? ? ?откл ? ?(поле? допуска ? ? ?(поле? ? ? ? ? ? ? ? ?более
? ? ? ? ? ? ?+/- 0,2)? ?допу-? 7Н) ? ? ?допу-? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ?ска ? ? ? ?ска ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ?7H) ? ? ? ?7H) ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
6130-0301/001?3 ?25 ?36?169 ?23,825?24 ?32 ?8 ?10 ?М10 х 1 ?10,5?12,5?М6 ?59?20 ?18?4,5 ?2,0?2 ?1,0 ?1,0?0,70
?????????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????
6130-0291/001? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0,71
????????????????????? ???????????????? ? ? ? ? ? ? ? ? ? ? ? ????????????? ???????
6130-0302/001?4 ? ?48?194 ?31,267? ? ? ? ? ? ? ? ? ? ? ? ?2,5?3 ?1,6 ? ?1,30
?????????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????
6130-0292/001? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1,31
????????????????????????????????????????????????????????? ??????? ? ? ? ???? ? ? ????? ?????? ???????
6130-0303/001?3 ?32 ?36?174 ?23,825?31 ?36 ? ?14 ? ? ? ? ?64? ? ? ?2,0? ?1,0 ? ?0,88
?????????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????
6130-0293/001? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0,89
????????????????????? ???????????????? ? ? ? ? ? ? ? ? ? ? ? ????? ?????? ???????
6130-0304/001?4 ? ?48?204 ?31,267? ? ? ? ? ? ? ? ? ? ? ? ?2,5? ?1,6 ? ?1,54
?????????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????
6130-0294/001? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1,55
????????????????????? ???????????????? ? ? ? ? ? ? ? ? ? ? ? ???????????????????????
6130-0305/001?5 ? ?63?234 ?44,399? ? ? ? ? ? ? ? ? ? ? ? ?3,0?5 ?2,0 ?1,6?2,60
?????????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????
6130-0295/001? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?2,61
???????????????????????????????????????????????????????????????????????????????????????????????????????????????? ????????????????
6130-0306/001?4 ?45 ?48?212 ?31,267?44 ?40 ?10?16 ?М12 х 1,25?12,5?15,0?М8 ?77?25 ?23?6,0 ?2,5? ?1,6 ?1,0?1,97
?????????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????
6130-0296/001? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1,98
????????????????????? ???????????????? ? ? ? ? ? ? ? ? ? ? ? ????? ????????????????
6130-0307/001?5 ? ?63?252 ?44,399? ? ? ? ? ? ? ? ? ? ? ? ?3,0? ?2,0 ?1,6?3,22
?????????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???????
6130-0297/001? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?3,23
Пример условного обозначения корпуса с конусом Морзе 3, d = 25 мм:
Корпус 6130-0291/001 ГОСТ 13336-67
1.2. (Измененная редакция, Изм. N 1, 2.)
2.1. Материал - сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.
2.2. Твердость - 41,5 ... 46,5.
2.1, 2.2. (Измененная редакция, Изм. N 2.)
2.3. Допуск симметричного расположения паза для крепления хвостовика относительно конуса - 0,2 мм.
2.4. Допуск симметричного расположения отверстия под штифт относительно цилиндрической поверхности диаметра d - 0,1 мм.
2.5. Допуск радиального биения наружной поверхности диаметра d относительно конуса - 0,03 мм.
2.3 - 2.5. (Измененная редакция, Изм. N 1.)
2.6. Неуказанные предельные отклонения размеров: отверстий - Н14, валов - h14, остальных - .
(Измененная редакция, Изм. N 2.)
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
2.7. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 7Н по ГОСТ 16093-81.
(Измененная редакция, Изм. N 1.)
2.8. Фаски под резьбу - по ГОСТ 10549-80.
ИС NORMPROD: примечание.
Взамен ГОСТ 25557-82 Приказом Ростехрегулирования от 12.07.2007 N 171-ст с 1 января 2008 года введен в действие ГОСТ 25557-2006. ГОСТ 25557-2006 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта от 20.03.2017 N 160-ст).
2.9. Размеры конусов инструментов - по ГОСТ 25557-82.
2.10. Размеры пазов для крепления инструмента клином - по ГОСТ 24644-81.
(Измененная редакция, Изм. N 1, 2.)
2.11. (Исключен, Изм. N 2.)
3. Конструкция и размеры штифтов (дет. 2) должны соответствовать указанным на черт. 3 и в табл. 3.

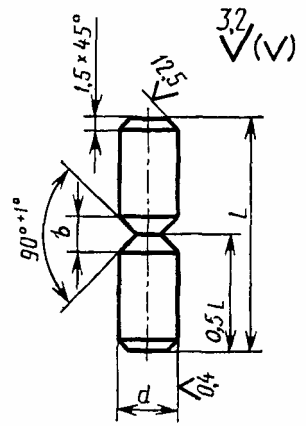

Черт. 3
Таблица 3
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение штифтов ?d (поле ?b ?L ?Масса, кг,
?допуска f7)? ? ?не более
??????????????????????????????????????????????????????????????????
6130-0291/002 ?10 ?5 ?40 ?0,02
???????????????????????????????????????? ???????????????????
6130-0293/002 ?14 ? ?50 ?0,04
??????????????????????????????????????????????????????????????????
6130-0296/002 ?16 ?6 ?65 ?0,10
(Измененная редакция, Изм. N 2.)
3.1. Материал - сталь марки 40Х по ГОСТ 4543-71.
3.2. Твердость - 46,5 ... 51,5.
(Измененная редакция, Изм. N 2.)
3.3. Неуказанные предельные отклонения размеров: отверстий - H14, валов - hl4, остальных - .
(Измененная редакция, Изм. N 1, 2.)
3.4. (Исключен, Изм. N 1.)
4. Конструкция и размеры упоров (дет. 3) должны соответствовать указанным на черт. 4 и в табл. 4.

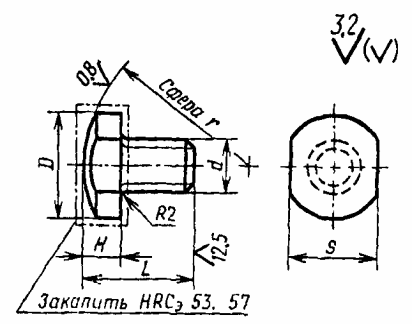

Черт. 4
Таблица 4
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение опор?d ?D ?L ?H ?S ?r ?Масса,
?8q ? ? ?(пред. ? ? ?кг, не
? ? ? ?откл. ? ? ?более
? ? ? ?+/- 0,1)? ? ?
??????????????????????????????????????????????????????????????????
6130-0291/003 ?М10 х 1 ?20 ?20 ?6 ?17 ?32 ?0,02
??????????????????????????????????????????????????????????????????
6130-0296/003 ?MI2 х 1,25?25 ?25 ?8 ?19 ?38 ?0,04
(Измененная редакция, Изм. N 2.)
4.1. Материал - сталь марки У7 по ГОСТ 1435-74.
4.2. Неуказанные предельные отклонения размеров: валов - h14, остальных - .
(Измененная редакция, Изм. N 2.)
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
4.3. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 8q по ГОСТ 16093-81.
(Измененная редакция, Изм. N 1.)
4.4. Сбеги и фаски под резьбу - по ГОСТ 10549-80.
4.5. (Исключен, Изм. N 1.)
