ГОСТ 883-80. Межгосударственный стандарт. Развертки машинные со вставными ножами из быстрорежущей стали. Типы и основные размеры

Приложение. Геометрические параметры и элементы конструкции разверток

Введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 12 мая 1980 г. N 2061

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РАЗВЕРТКИ МАШИННЫЕ СО ВСТАВНЫМИ НОЖАМИ

ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Machine reamers with HSS blades. Types and basic dimensions

ГОСТ 883-80

Список изменяющих документов

(в ред. Изменения N 1, утв. в феврале 1984 г.)

Группа Г23

Взамен

ГОСТ 883-71

Постановлением Государственного комитета СССР по стандартам от 12 мая 1980 г. N 2061 дата введения установлена

1 января 1982 года

Ограничение срока действия снято Постановлением Госстандарта СССР от 30.05.90 N 1359

Издание (ноябрь 2002 г.) с Изменением N 1, утвержденным в феврале 1984 г. (ИУС 6-84).

1. Настоящий стандарт распространяется на машинные развертки со вставными ножами из быстрорежущей стали: чистовые, черновые и с припуском под доводку.

2. Развертки должны изготовляться типов:

1 - с коническим хвостовиком;

2 - насадные.

2.1. Основные размеры разверток типа 1 должны соответствовать указанным на черт. 1 и в табл. 1, типа 2 - на черт. 2 и в табл. 2.

Тип 1

Черт. 1

Таблица 1

Размеры в мм

Обозначение развертки с углом	Применяемость	Обозначение развертки с углом	Применяемость	Обозначение развертки с углом	Применяемость	d для рядов			L	l	h	Конус Морзе	Поз. 1 Корпус	Поз. 2 Нож ГОСТ 16602-80 Кол. 6	Поз. 3 Клин ГОСТ 16603-80 Кол. 6
Обозначение развертки с углом	Применяемость	Обозначение развертки с углом	Применяемость	Обозначение развертки с углом	Применяемость	1	2	3	L	l	h	Конус Морзе	Обозначение
2364-0301		2364-0302		2364-0303		32	-	-	292	38	3	3	2364-0301/001	2026-0251	2060-0201
2364-0304		2364-0305		2364-0306		32	-	-	317			4	2364-0304/001	2026-0251	2060-0201
2364-0307		2364-0308		2364-0309		-	34	35	296			3	2364-0307/001	2026-0252	2060-0202
2364-0311		2364-0312		2364-0313			34		321			4	2364-0311/001
2364-0314		2364-0315		2364-0316			-		296			3	2364-0314/001
2364-0317		2364-0318		2364-0319					321			4	2364-0317/001
2364-0321		2364-0322		2364-0323		36		-	325	42	4	4	2364-0321/001	2026-0253	2060-0203
2364-0324		2364-0325		2364-0326		-		37	325				2364-0324/001
2364-0327		2364-0328		2364-0329		-	38	-	329				2364-0327/001
2364-0331		2364-0332		2364-0333		40	-		329				2364-0331/001	2026-0254	2060-0204
2364-0334		2364-0335		2364-0336		-	42		333				2364-0334/001	2026-0254	2060-0204
2364-0337		2364-0338		2364-0339		45	-		336				2364-0337/001	2026-0155	2060-0155
2364-0341		2364-0342		2364-0343		-	-	47	340	45			2364-0341/001		2060-0156
2364-0344		2364-0345		2364-0346		-	48	-	344				2364-0344/001
2364-0347		2364-0348		2364-0349		50	-	-	344				2364-0347/001

Примечания:

1. Развертки по 1-му ряду диаметров являются предпочтительными для применения.

ИС NORMPROD: примечание.

Взамен ГОСТ 3478-79 Приказом Росстандарта от 24.07.2012 N 202-ст с 01.01.2014 введен в действие ГОСТ 3478-2012.

2. Развертки по 3-му ряду диаметров предназначены для обработки посадочных отверстий под шарико- и роликоподшипники, изготовляемые по ГОСТ 3478-79.

Пример условного обозначения развертки типа 1, диаметром d = 32 мм, с углом

, с конусом Морзе 4 для отверстий с полем допуска по H7:

Развертка 2364-0304 H7 ГОСТ 883-80

То же, развертки N 2 с припуском под доводку:

Развертка 2364-0304 2 ГОСТ 883-80

То же, черновой развертки:

Развертка 2364-0304 U8 ГОСТ 883-80

Тип 2

Черт. 2

Таблица 2

Размеры в мм

Обозначение развертки с углом	Применяемость	Обозначение развертки с углом	Применяемость	Обозначение развертки с углом	Применяемость	d для рядов			d₁	L	l	Число ножей (клиньев)	Поз. 1 Корпус	Поз. 2 Нож ГОСТ 16602-80	Поз. 3 Клин ГОСТ 16603-80
Обозначение развертки с углом	Применяемость	Обозначение развертки с углом	Применяемость	Обозначение развертки с углом	Применяемость	1	2	3	d₁	L	l	Число ножей (клиньев)	Обозначение
2364-0351		2364-0352		2364-0353		40	-	-	16	63	40	6	2364-0351/001	2026-0255	2060-0205
2364-0354		2364-0355		2364-0356		-	42	-					2364-0354/001
2364-0357		2364-0358		2364-0359		45	-	-					2364-0357/001
2364-0361		2364-0362		2364-0363		-	-	47	19	71	45		2364-0361/001	2026-0256	2060-0206
2364-0364		2364-0365		2364-0366		-	48	-					2364-0364/001
2364-0367		2364-0368		2364-0369		50	-						2364-0367/001
2364-0371		2364-0372		2364-0373		-	52						2364-0371/001	2026-0257	2060 0207
2364-0374		2364-0375		2364-0376		55	-						2364-0374/001
2364-0377		2364-0378		2364-0379		-		58	22			8	2364-0377/001
2364-0381		2364-0382		2364-0383		60		-					2364-0381/001
2364-0384		2364-0385		2364-0386		-		62					2364-0384/001
2364-0387		2364-0388		2364-0389			63	-					2364-0387/001
2364-0391		2364-0392		2364-0393			65	-					2364-0391/001
2364-0394		2364-0395		2364-0396			-	68	27	80	50		2364-0394/001	2026-0258	2060-0208
2364-0397		2364-0398		2364-0399		70		-					2364-0397/001
2364-0401		2364-0402		2364-0403		-		72					2364-0401/001
2364-0404		2364-0405		2364-0406			75	-					2364-0404/001	2026-0258	2060-0208
2364-0407		2364-0408		2364-0409			-	78	32				2364-0407/001
2364-0411		2364-0412		2364-0413		80	-	78	32			10	2364-0411/001
2364-0414		2364-0415		2364-0416		-	85	-	40	90	56		2364-0414/001	2026-0259	2060-0209
2364-0417		2364-0418		2364-0419		90	-						2364-0417/001	2026-0261	2060-0211
2364-0421		2364-0422		2364-0423		-	95						2364-0421/001
2364-0424		2364-0425		2364-0426		100	-						2364-0424/001

ИС NORMPROD: примечание.

Взамен ГОСТ 3478-79 Приказом Росстандарта от 24.07.2012 N 202-ст с 01.01.2014 введен в действие ГОСТ 3478-2012.

Примечание: Развертки по 1-му ряду являются предпочтительными для применения. Развертки по 3-му ряду предназначены для обработки посадочных отверстий под шарико- и роликоподшипники по ГОСТ 3478-79.

Пример условного обозначения насадной развертки типа 2, диаметром d = 50 мм, с углом

, для отверстий с полем допуска по H7:

Развертка 2364-0367 H7 ГОСТ 883-80

То же, развертки N 2 с припуском под доводку:

Развертка 2364-0367 2 ГОСТ 883-80

То же, черновой развертки:

Развертка 2364-0367 8U ГОСТ 883-80

3. Основные размеры корпусов (поз. 1) разверток типа 1 должны соответствовать указанным на черт. 3 и в табл. 3, типа 2 - на черт. 4 и в табл. 4.

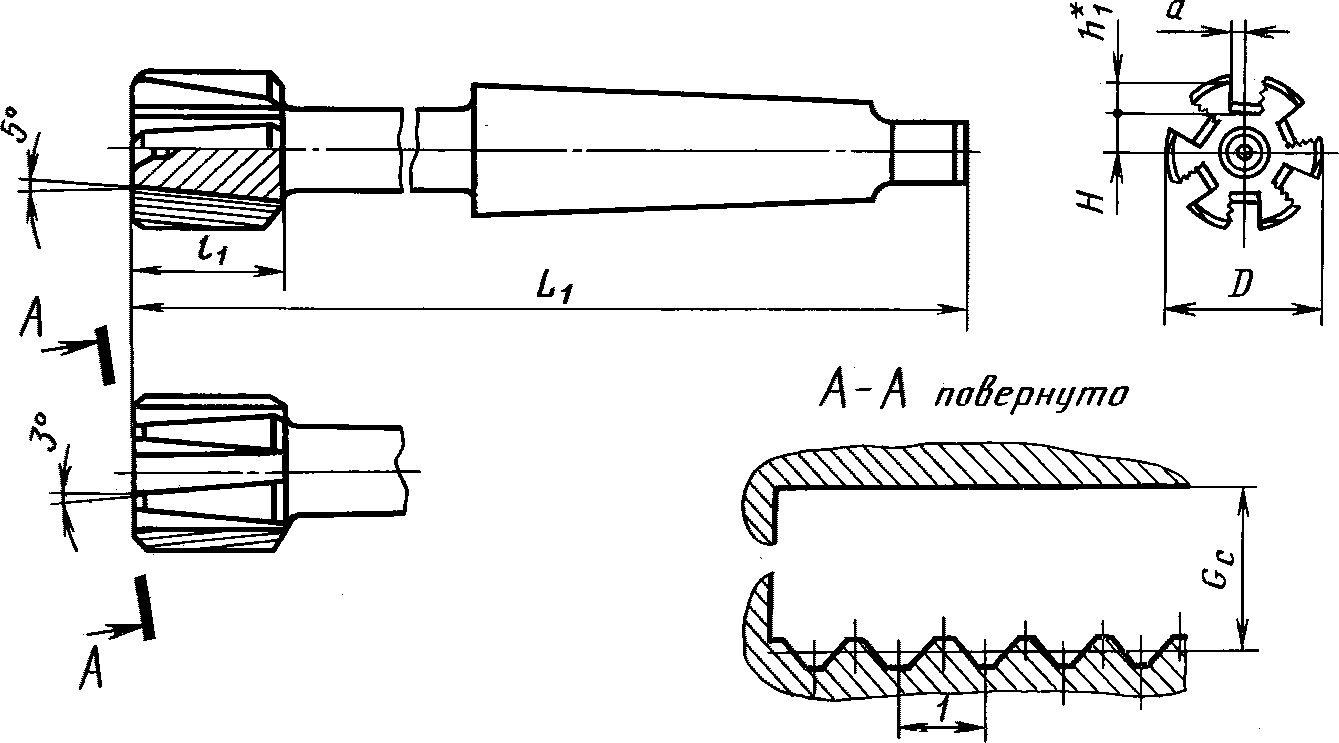

Корпус развертки типа 1

--------------------------------

<*> Размер для справок.

Черт. 3

Таблица 3

мм

Обозначение корпуса	D	L	l₁	Паз для ножей
				H	h₁	a	G_c
2364-0301/001	29	289	32	8,3	3,7	3,00	5,75
2364-0304/001		314
2364-0307/001	31	289		9,3		4,00	7,75
2364-0311/001		314
2364-0314/001	32	289		9,8
2364-0317/001		314
2364-0321/001	33	321	35	9,4	4,1
2364-0324/001	34			9,9
2364-0327/001	35	325		10,4
2364-0331/001	37			10,5	4,5	4,55	8,55
2364-0334/001	39	329		11,5
2364-0337/001	42	332		13,0
2364-0341/001	43	336	38	14,0	4,0
2364-0344/001	44	340		14,5
2364-0347/001	46			15,5

Пример условного обозначения корпуса развертки типа 1, D = 32 мм, длиной L₁ = 314 мм:

2364-0317/001 ГОСТ 883-80

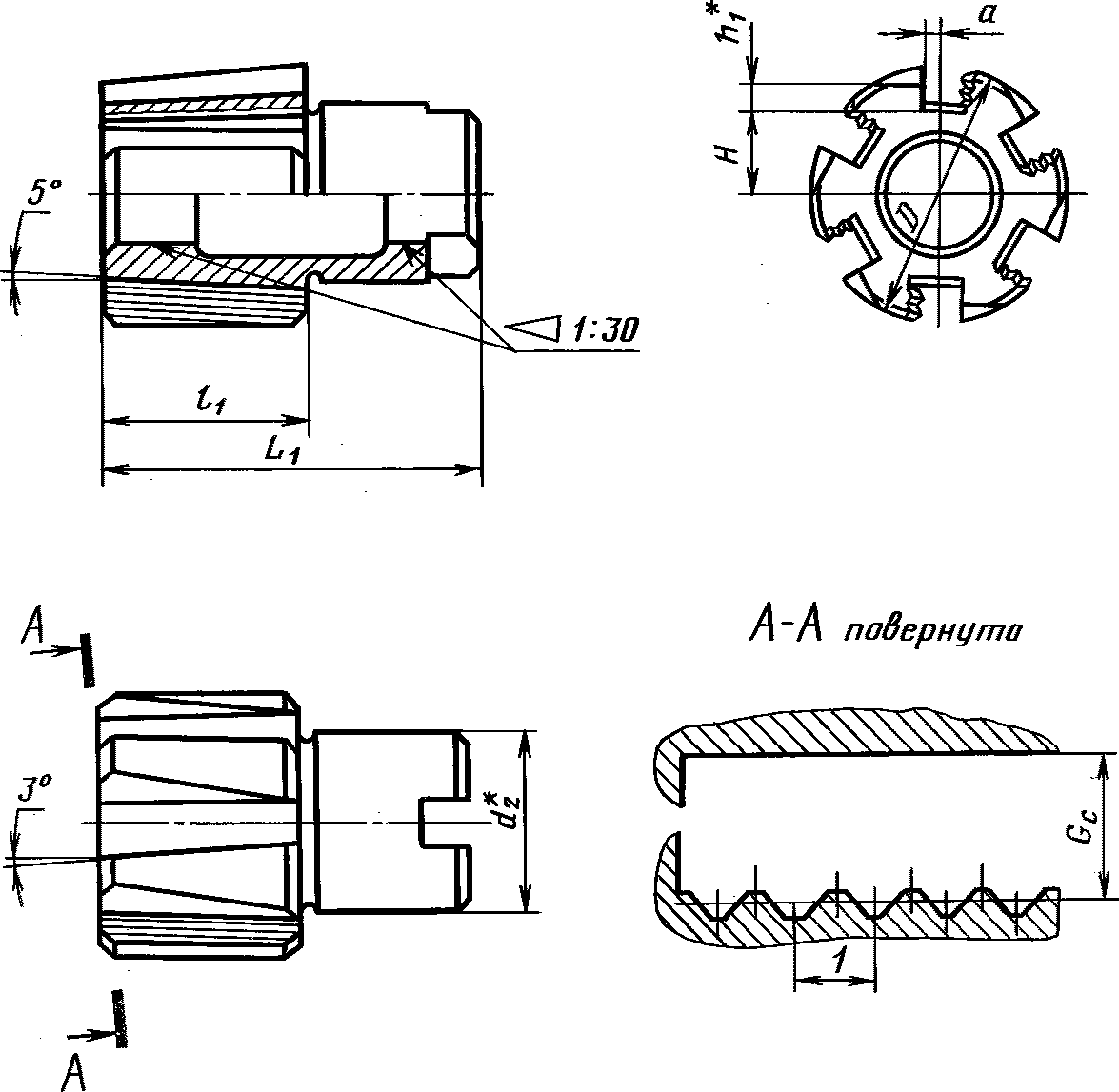

Корпус развертки типа 2

--------------------------------

<*> Размер для справок.

Черт. 4

Таблица 4

Размеры в мм

Обозначение корпуса	D	d₂	L₁	l₁	Паз для ножа
Обозначение корпуса	D	d₂	L₁	l₁	a	H	h₁	G_c	z
2364-0351/001	38	24	59	34	3,1	10,5	5,5	8,55	6
2364-0354/001	40					11,5
2364-0357/001	43					13,0
2364-0361/001	45	30	67	38		14,0
2364-0364/001	45					14,5
2364-0367/001	46					15,5
2364-0371/001	48	32			4,1	16,0		9,55
2364-0374/001	51	34				17,5			8
2364-0377/001	54	38				19,0
2364-0381/001	56	40				20,0
2364-0384/001	58					21,0
2364-0387/001	59					21,5
2364-0391/001	61	42				22,5
2364-0394/001	64	46	76	43	4,4	22,0	7,0	11,05
2364-0397/001	66	48				23,0
2364-0401/001	68	50				24,0
2364-0404/001	71	52				25,5
2364-0407/001	73	52				27,0
2364-0411/001	75	54				28,0			10
2364-0414/001	80	60	86	48		30,5		11,55
2364-0417/001	85	60				29,5	10,5
2364-0421/001	90	64				32,0
2364-0424/001	95	68				34,5

Пример условного обозначения корпуса развертки типа 2, D = 38 мм, H = 10,5 мм:

2364-0351/001 ГОСТ 883-80

(Измененная редакция, Изм. N 1).

3.1. Размеры шпоночных пазов - по ГОСТ 9472-90.

3.2. Размеры рифлений - по ГОСТ 2568-71.

3.3. Центровые отверстия - формы B (допускается форма R) по ГОСТ 14034-74.

ИС NORMPROD: примечание.

Взамен ГОСТ 25557-82 Приказом Ростехрегулирования от 12.07.2007 N 171-ст с 1 января 2008 года введен в действие ГОСТ 25557-2006. ГОСТ 25557-2006 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта от 20.03.2017 N 160-ст).

4. Размеры конусов Морзе - по ГОСТ 25557-82.

5. Стружечные канавки в корпусе выполнять параллельно дну паза.

6. Предельные отклонения диаметра черновых и чистовых разверток - по ГОСТ 13779-77;

с припуском под доводку - по ГОСТ 11173-76.

7. Для разверток, изготовленных в централизованном порядке, устанавливается:

- для хрупких материалов;

- для вязких материалов.

По требованию потребителя допускается изготовление разверток с

8. Неравномерная разбивка шагов - по ГОСТ 7722-77.

По требованию потребителя допускается изготовление разверток с равномерным шагом.

9. Ножи окончательно затачивать на собранной развертке.

10. Геометрические параметры и элементы конструкции разверток указаны в приложении.

11. Черновые развертки должны изготовляться по требованию потребителя.

12. Технические требования - по ГОСТ 1523-81.

Приложение

Рекомендуемое

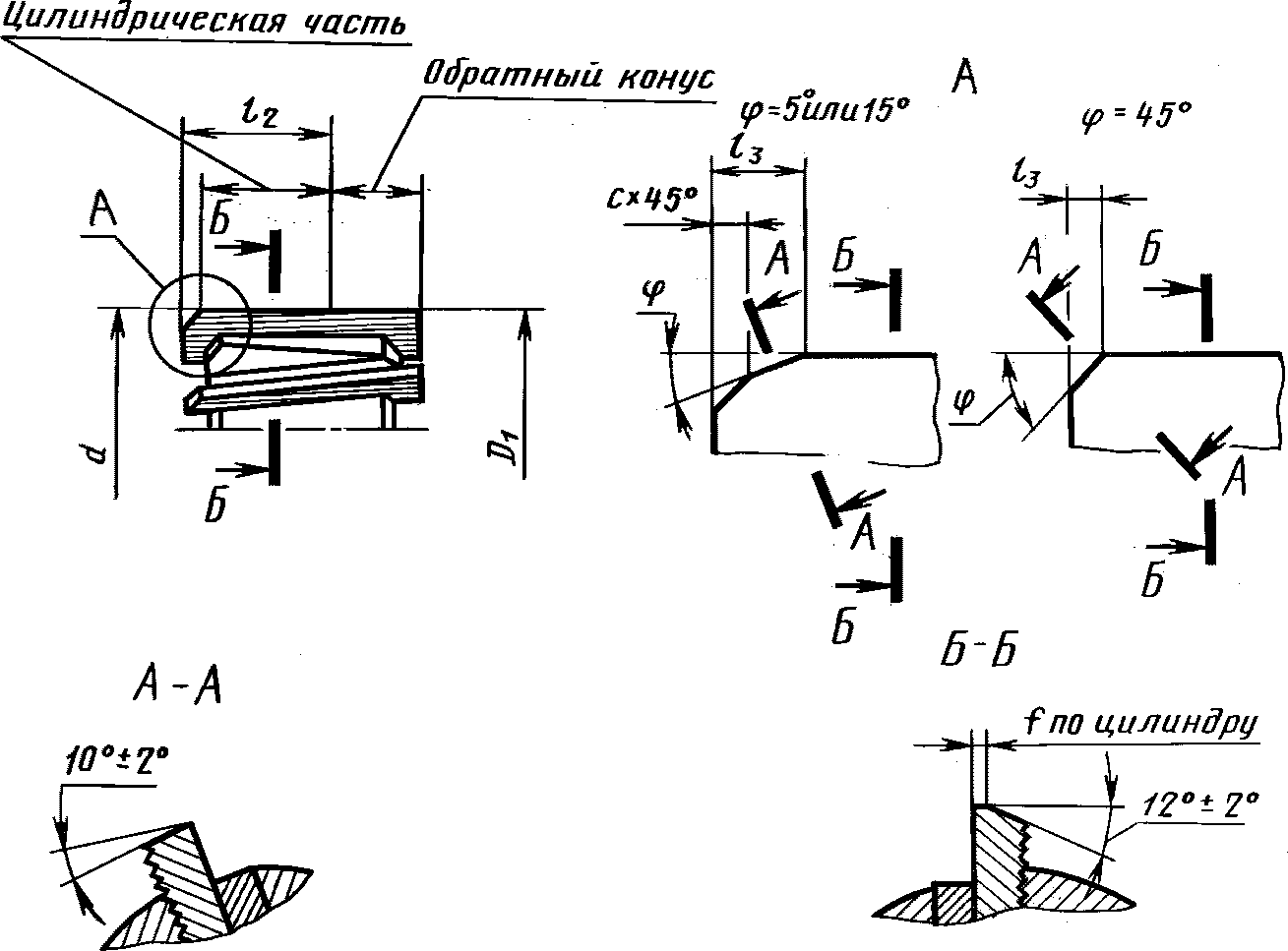

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ И ЭЛЕМЕНТЫ КОНСТРУКЦИИ РАЗВЕРТОК

мм

d	D₁	l₃ для			c	f	h
		5°	15°	45°			для разверток с коническим хвостовиком	для разверток насадных
32; 34	d_ф <*> - (0,06 - 0,10)	6,5	3,5	1,5	2,0	0,30	26	-
35	d_ф <*> - (0,07 - 0,11)
36; 37; 38						0,35	28
40; 42							27	36
45							22
47; 48; 50							25	39
52; 55; 58; 60; 62; 63; 65		8,0	4,5	2,0	3,0	0,40	-
68; 70; 72; 75; 78; 80	d_ф <*> - (0,08 - 0,12)	9,0	5,0					42
85; 90; 95; 100								46

--------------------------------

<*> d_ф - фактический диаметр на длине цилиндрической части разверток.

Примечание. По договоренности с потребителем допускается изготовление разверток с обратным конусом 2 - 3°.
