"ГОСТ 21940-76*. Втулки для метчиков к патронам для нарезания резьбы на токарных станках. Конструкция и размеры"
(введен Постановлением Госстандарта СССР от 18.06.1976 N 1475)
(ред. от 06.12.1982)

"ГОСТ 21940-76*. Втулки для метчиков к патронам для нарезания резьбы на токарных станках. Конструкция и размеры"
(введен Постановлением Госстандарта СССР от 18.06.1976 N 1475)
(ред. от 06.12.1982)


Введен в действие
Постановлением Госстандарта СССР
от 18 июня 1976 г. N 1475
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ДЛЯ МЕТЧИКОВ К ПАТРОНАМ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ
НА ТОКАРНЫХ СТАНКАХ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Тaр sleeves of chucks for thread cutting on lathes.
Design and dimensions
ГОСТ 21940-76*
Список изменяющих документов
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 06.12.1982 N 4630)
Группа Г27
Взамен МН 2512-61
Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1976 г. N 1475 срок введения установлен с 01.01.78.
Проверен в 1982 г.
Переиздание (ноябрь 1989 г.) с Изменением N 1, утвержденным в декабре 1982 г.; Пост. N 4630 от 06.12.1982 (ИУС 3-83).
1. Настоящий стандарт распространяется на втулки для метчиков с хвостовиками по ГОСТ 9523-84 к патронам для нарезания резьбы на токарных станках.

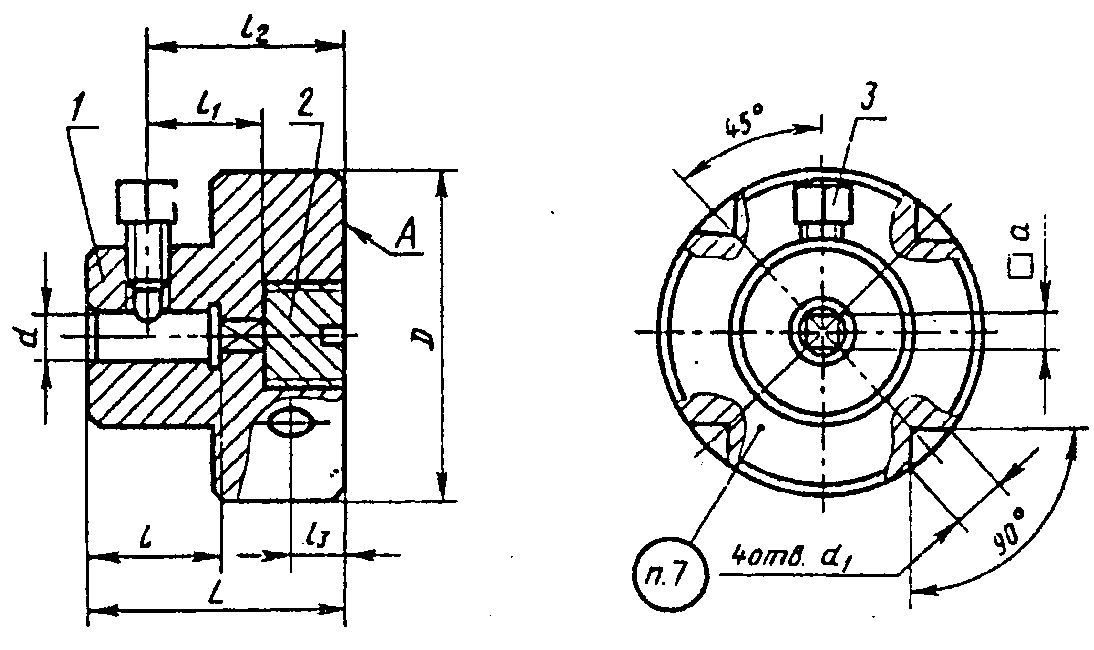

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.
1 - корпус; 2 - пробка; 3 - винт
Размеры в мм
???????????????????????????????????????????????????????????????????????????????
Обозначение?Приме-? Диапазон ? d ?d ? а ? D ? L? l?l ?l ? l ?Масса,?
втулок ?няемо-? нарезаемой ? Н9 ? 1? ?h8 ? ? ? 1? 2? 2 ?кг, не?
?сть ? резьбы ? ? ? ? ? ? ? ? ?+/-0,1?более ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????
6142-0151 ? ? М5 ?5,0 ?6 ?4,0 ?38 ?30?15?13?23?7,0 ?0,181 ?
??????????????????? ? ? ? ????? ? ? ? ???????????????
6142-0152 ? ? ? ? ? ?45 ? ? ? ? ?9,0 ?0,252 ?
????????????????????????????????????????? ?????????? ? ? ? ???????????????
6142-0153 ? ? (М5,5) ?5,6 ? ?4,5 ?38 ? ? ? ? ?7,0 ?0,168 ?
??????????????????? ? ? ? ????? ? ? ? ???????????????
6142-0154 ? ? ? ? ? ?45 ? ? ? ? ?9,0 ?0,251 ?
????????????????????????????????????????? ????????????????????????????????????
6142-0155 ? ? М6 ?6,3 ? ?5,0 ?38 ?32?16?15?25?7,0 ?0,171 ?
??????????????????? ? ? ? ????? ? ? ? ???????????????
6142-0156 ? ? ? ? ? ?45 ? ? ? ? ?9,0 ?0,255 ?
????????????????????????????????????????? ?????????? ? ? ? ???????????????
6142-0157 ? ? М7 ?7,1 ? ?5,6 ?38 ? ? ? ? ?7,0 ?0,170 ?
??????????????????? ? ? ? ????? ? ? ? ???????????????
6142-0158 ? ? ? ? ? ?45 ? ? ? ? ?9,0 ?0,254 ?
????????????????????????????????????????????????????? ? ?????????????????????
6142-0159 ? ? М8; М11 ?8,0 ?6 ?6,3 ?38 ? ? ?16?26?7,0 ?0,168 ?
??????????????????? ? ? ? ????? ? ? ? ???????????????
6142-0161 ? ? ? ? ? ?45 ? ? ? ? ?9,0 ?0,251 ?
????????????????????????????????????????? ????????????????????????????????????
6142-0162 ? ? М9; М12 ?9,0 ? ?7,1 ?38 ?36?19?17?27?7,0 ?0,166 ?
??????????????????? ? ? ? ????? ? ? ? ???????????????
6142-0163 ? ? ? ? ? ?45 ? ? ? ? ?9,0 ?0,280 ?
????????????????????????????????????????? ?????????? ????????????????????????
6142-0164 ? ? М10 ?10,0? ?8,0 ?38 ? ?18?18?28?7,0 ?0,215 ?
??????????????????? ? ? ? ????? ? ? ? ???????????????
6142-0165 ? ? ? ? ? ?45 ? ? ? ? ?9,0 ?0,269 ?
????????????????????????????????????????? ?????????? ????????????????????????
6142-0166 ? ? М14; М15 ?11,2? ?9,0 ?38 ? ?17?19?29?7,0 ?0,211 ?
??????????????????? ? ? ? ????? ? ? ? ???????????????
6142-0167 ? ? ? ? ? ?45 ? ? ? ? ?9,0 ?0,265 ?
????????????????????????????????????????? ?????? ? ? ??????? ????????
6142-0168 ? ? М16; М17 ?12,5? ?10,0? ? ? ?20?30? ?0,314 ?
????????????????????????????????????????? ?????? ????????????? ????????
6142-0169 ? ? М18; М20 ?14,0? ?11,2? ?45?25?22?32? ?0,366 ?
????????????????????????????????????????????????????? ????????????????????????
6142-0171 ? ? М22 ?16,0?8 ?12,5?55 ? ?23?24?34?11,0 ?0,539 ?
????????????????????????????????????????? ?????? ? ?????????? ????????
6142-0172 ? ?М24; М25; (М26) ?18,0? ?14,0? ? ?22?26?36? ?0,524 ?
????????????????????????????????????????? ?????????? ????????????????????????
6142-0173 ? ?М27; (М28); М30 ?20,0? ?16,0?65 ? ?20?28?38?12,5 ?0,781 ?
????????????????????????????????????????? ?????? ????????????? ????????
6142-0174 ? ? (М32); М33 ?22,4? ?18,0? ?56?30?32?42? ?0,843 ?
????????????????????????????????????????? ?????? ? ?????????? ????????
6142-0175 ? ? М35; М36 ?25,0? ?20,0? ? ?28?34?44? ?0,860 ?
????????????????????????????????????????? ?????? ? ?????????? ????????
6142-0176 ? ?(М38); М39; М40;?28,0? ?22,4? ? ?27?36?46? ?0,817 ?
? ? М42 ? ? ? ? ? ? ? ? ? ? ?
Пример условного обозначения втулки размерами d = 5,0 мм и D = 38 мм:
Втулка 6142-0151 ГОСТ 21940-76
(Измененная редакция, Изм. N 1)
3. Конструкция и размеры деталей втулок указаны в рекомендуемом Приложении.
4. Допуск радиального биения отверстия d относительно оси поверхности D - по 6 степени точности ГОСТ 24643-81.
5. Допуск перпендикулярности оси отверстия d относительно поверхности А - по 8 степени точности ГОСТ 24643-81.
4, 5. (Измененная редакция, Изм. N 1)
6. Допуск соосности отверстий d и а не должен превышать допуска на изготовление квадрата.
7. Маркировать: обозначение втулки и товарный знак предприятия-изготовителя.
Приложение
Рекомендуемое
КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ВТУЛОК

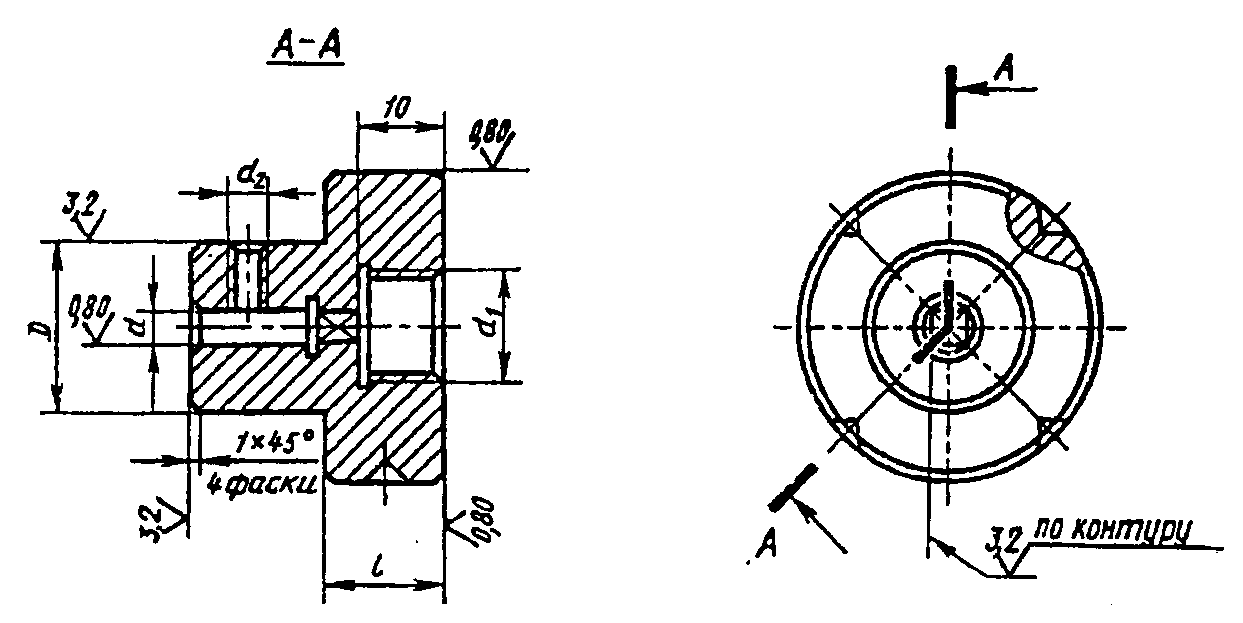

1. Конструкция и размеры корпуса (поз. 1) должны соответствовать указанным на черт. 1 и в табл. 1.
Черт. 1
Таблица 1
??????????????????????????????????????????????????????????????????
Обозначение? d ? d ? d ? D ? l ? Масса,
втулки ? Н9 ? 1 ? 2 ? ? ? кг, не
? ? ? ? ? ? более
??????????????????????????????????????????????????????????????????
6142-0151 ?5,0 ?М12 x 1?М5 ?20 ?15; 18 ?0,1705
????????????? ? ? ? ? ????????????
6142-0152 ? ? ? ? ? ?0,2412
??????????????????? ? ? ? ????????????
6142-0153 ?5,6 ? ? ? ? ?0,1566
????????????? ? ? ? ? ????????????
6142-0154 ? ? ? ? ? ?0,2404
??????????????????? ? ? ? ????????????
6142-0155 ?6,3 ? ? ? ? ?0,1601
????????????? ? ? ? ? ????????????
6142-0156 ? ? ? ? ? ?0,2439
??????????????????? ? ? ? ????????????
6142-0157 ?7,1 ? ? ? ? ?0,1588
????????????? ? ? ? ? ????????????
6142-0158 ? ? ? ? ? ?0,2426
??????????????????? ? ? ? ????????????
6142-0159 ?8,0 ? ? ? ? ?0,1569
????????????? ? ? ? ? ????????????
6142-0161 ? ? ? ? ? ?0,2407
??????????????????? ? ? ? ????????????
6142-0162 ?9,0 ? ? ? ? ?0,1549
????????????? ? ? ? ? ????????????
6142-0163 ? ? ? ? ? ?0,2633
??????????????????????????? ??????????????????????????????
6142-0164 ?10,0 ?М16 x 1? ?25 ?18 ?0,1967
????????????? ? ? ? ? ????????????
6142-0165 ? ? ? ? ? ?0,2511
??????????????????? ? ? ? ????????????
6142-0166 ?11,2 ? ? ? ? ?0,1925
????????????? ? ? ? ? ????????????
6142-0167 ? ? ? ? ? ?0,2469
??????????????????? ????????????????????????????????????????
6142-0168 ?12,5 ? ?М6 ?32 ?20 ?0,2956
??????????????????? ? ? ? ????????????
6142-0169 ?14,0 ? ? ? ? ?0,3474
??????????????????????????? ??????????????????????????????
6142-0171 ?16,0 ?М20 x 1? ?36 ?22 ?0,5120
??????????????????? ? ? ? ????????????
6142-0172 ?18,0 ? ? ? ? ?0,4970
??????????????????????????? ??????????????????????????????
6142-0173 ?20,0 ?М30 x 1? ?42 ?25 ?0,7245
??????????????????? ? ? ? ????????????
6142-0174 ?22,4 ? ? ? ? ?0,7871
??????????????????? ? ????????? ????????????
6142-0175 ?25,0 ? ? ?45 ? ?0,8033
??????????????????? ? ? ? ????????????
6142-0176 ?28,0 ? ? ? ? ?0,7582
1.1. Материал - сталь марки 40Х по ГОСТ 4543-71 или сталь марки 45 по ГОСТ 1050-74 <*>.
--------------------------------
<*> С 01.01.1991 ГОСТ 1050-88.
1.2. Твердость - 36,5 ... 41,5 .
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
1.3. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 7Н по ГОСТ 16093-81.
1.4. Фаски и проточка под резьбу - по ГОСТ 10549-80.
1.5. Канавка для выхода шлифовального круга - по ГОСТ 8820-69.
1.6. Неуказанные предельные отклонения размеров: Н14, h14, .
1.7. Допуски углов - АТ17 по ГОСТ 8908-81.
1.8. Покрытие - Хим. Окс. прм. - по ГОСТ 9.306-85.
2. Конструкция и размеры пробки (поз. 2)должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение ? D ? b ? h ? Масса,
втулки ? ? H14 ? t ? кг, не
? ? ? 3 ? более
? ? ? +/---- ?
? ? ? 2 ?
??????????????????????????????????????????????????????????????????
6142-0151 - ? М12 x 1 ?2,0 ? 2,5 ? 0,0084
6142-0163 ? ? ? ?
??????????????????????????????????????????????????????????????????
6142-0164 - ? М16 x 1 ?2,5 ? 3,0 ? 0,0149
6142-0169 ? ? ? ?
???????????????????????????? ? ???????????????
6142-0171 ? М20 х 1 ? ? ? 0,0235
6142-0172 ? ? ? ?
??????????????????????????????????????????????????????????????????
6142-0173 - ? М30 x 1 ?3,0 ? 3,5 ? 0,0530
6142-0176 ? ? ? ?
ИС NORMPROD: примечание.
Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88.
2.1. Материал - сталь марки 45 по ГОСТ 1050-74.
2.2. Твердость - 36,5 ... 41,5 .
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
2.3. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 8 g по ГОСТ 16093-81.
2.4. Фаска под резьбу - по ГОСТ 10549-80.
2.5. Покрытие - Хим. Окс. прм. - по ГОСТ 9.306-85.
3. Конструкция и размеры винта (поз. 3) должны соответствовать указанным на черт. 3 и в табл. 3.
Черт. 3
Таблица 3
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение ? d ? l ? D ? H ? S ?d ?l ?Масса,
втулки ? ?+/- 0,8 ? ? ?h13 ? 1 ? 1 ?кг, не
? ? ? ? ? ? ? ?более
??????????????????????????????????????????????????????????????????
6142-0151 - ?М5 ?12 ?6,5 ?5 ?5 ?4 ?4 ?0,0027
6142-0163 ? ? ? ? ? ? ? ?
???????????????? ?????????? ? ? ? ? ???????
6142-0164 - ? ?16 ? ? ? ? ? ?0,0033
6142-0167 ? ? ? ? ? ? ? ?
????????????????????? ?????????????????????????????????????
6142-0168 - ?М6 ? ?9,0 ?6 ?7 ?5 ?5 ?0,0062
6142-0176 ? ? ? ? ? ? ? ?
ИС NORMPROD: примечание.
Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88.
3.1. Материал - сталь марки 45 по ГОСТ 1050-74.
3.2. Твердость - 36,5 ... 41,5 .
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
3.3. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 8 g по ГОСТ 16093-81.
3.4. Неуказанные предельные отклонения размеров: h14, .
3.5. Допуски углов - АТ17 по ГОСТ 8909-81.
3.6. Покрытие - Хим. Окс. прм. - по ГОСТ 9.306-85.
(Измененная редакция, Изм. N 1).
