Описание
Источник публикации
М., 1985
Примечание к документу
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 г. N 184-ФЗ.
Введен в действие с 1 января 1969 года.
Название документа
"ГОСТ 13792-68*. Втулки переходные с отжимной гайкой для концевых фрез с коническим хвостовиком. Конструкция и размеры"
(утв. и введен в действие Госстандартом СССР 18.06.1968)
(ред. от 01.12.1984))

"ГОСТ 13792-68*. Втулки переходные с отжимной гайкой для концевых фрез с коническим хвостовиком. Конструкция и размеры"
(утв. и введен в действие Госстандартом СССР 18.06.1968)
(ред. от 01.12.1984))


Утвержден и введен в действие
Госстандартом СССР
18 июня 1968 года
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ПЕРЕХОДНЫЕ С ОТЖИМНОЙ ГАЙКОЙ ДЛЯ КОНЦЕВЫХ ФРЕЗ
С КОНИЧЕСКИМ ХВОСТОВИКОМ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Adapters with pulling-off nut for end cutters with
tapered shank. Design and dimensions
ГОСТ 13792-68*
Список изменяющих документов
(в ред. Изменения N 1, утв. в январе 1974 г.,
Изменения N 2, утв. в июне 1979 г.,
Изменения N 3, утв. в декабре 1984 г.)
Группа Г27
ОКП 39 2831
Срок введения
с 1 января 1969 года
1. КОНСТРУКЦИЯ И РАЗМЕРЫ ПЕРЕХОДНЫХ ВТУЛОК
1.1. Конструкция и размеры переходных втулок должны соответствовать указанным на черт. 1 и в табл. 1.

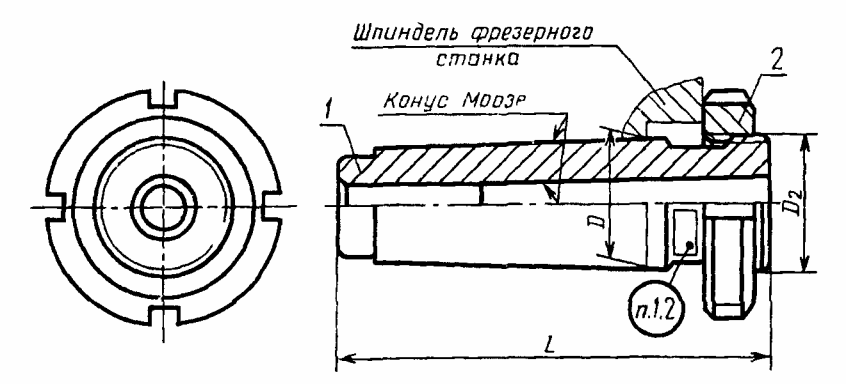

Черт. 1
Таблица 1
ИС NORMPROD: примечание.
Взамен ГОСТ 11871-80 Постановлением Госстандарта СССР от 20.05.1988 N 1395 с 01.01.1989 введен в действие ГОСТ 11871-88.
Размеры, мм
???????????????????????????????????????????????????????????????????????????????????????????????????????
Обозначение ?Приме- ? Конус Mopзe ? D ? L ? D ?Масса,? Дет. 1 ? Дет. 2
втулок ?няе- ?????????????????? ? ? 2 ?кг, не? Втулка ? Гайка
?мость ?наруж- ?внут- ? ? ? ?более ? ? ГОСТ 11871-80
? ?ный ?ренний ? ? ? ? ????????????????????????????????????
? ? ? ? ? ? ? ? Количество
? ? ? ? ? ? ? ????????????????????????????????????
? ? ? ? ? ? ? ? 1 ? 1
? ? ? ? ? ? ? ????????????????????????????????????
? ? ? ? ? ? ? ? Обозначение деталей
???????????????????????????????????????????????????????????????????????????????????????????????????????
6101-0091 ? ?3 ?1 ?23,825 ?85 ?M27 x 1,5?0,297 ?6101-0091/001 ?ВМ 27 x 1,5.7Н.05.05
????????????????????? ????????? ? ? ???????????????????????
6101-0092 ? ? ?2 ? ? ? ?0,195 ?6101-0092/001 ?
?????????????????????????????? ??????????????????????????????????????????????????????????????????
6101-0093 ? ?4 ? ?31,267 ?95 ?М36 x 1,5?0,461 ?6101-0093/001 ?ВМ 36 x 1,5.7Н.05.05
????????????????????? ????????? ? ? ???????????????????????
6101-0094 ? ? ?3 ? ? ? ?0,327 ?6101-0094/001 ?
?????????????????????????????????????? ? ? ???????????????????????????????????????????
6101-0095 ? ?5 ?2 ? ? ? ?1,258 ?6101-0095/001 ?BM 48 x 1,5.7H.05.05
????????????????????? ??????????????????????????????????????????????????????
6101-0096 ? ? ?3 ?44,399 ?115 ?M48 x 1,5?1,097 ?6101-0096/001 ?
????????????????????? ????????? ? ? ???????????????????????
6101-0097 ? ? ?4 ? ? ? ?0,844 ?6101-0097/001 ?
Пример условного обозначения втулки с наружным конусом Морзе 3 и внутренним конусом Морзе 1:
Втулка 6101-0091 ГОСТ 13792-68
(Измененная редакция, Изм. N 2, 3.)
1.2. Маркировать: обозначение и товарный знак предприятия-изготовителя.
2. КОНСТРУКЦИЯ И РАЗМЕРЫ ВТУЛОК (деталь 1)
2.1. Конструкция и размеры втулок должны соответствовать указанным на черт. 2 и в табл. 2.

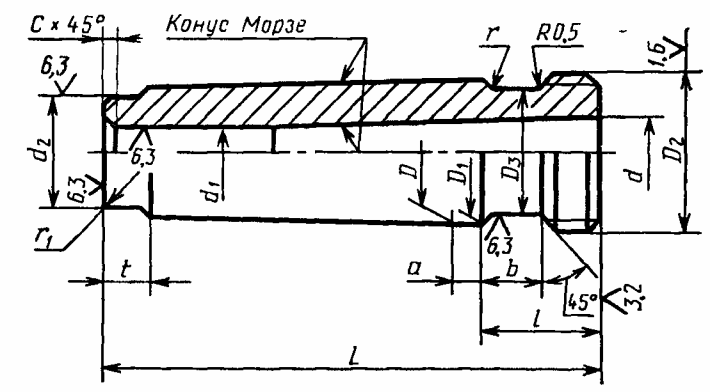

Черт. 2
Таблица 2
Размеры, мм
???????????????????????????????????????????????????????????????????????????????????????????????????????????
Обозначение ? Конус Морзе ? d ? D ? D ? D ?D ?L ? d ? d ?l ? а ?b ?t ? с ?r?r ?Масса,
втулок ??????????????? ? ? 1 ? 2 ? 3? ? 1 ? 2 ? ? ? ? ? ? ? 1 ?кг, не
?наруж-?внут- ? ? ?(справ.)? ? ? ? ? ? ? ? ? ? ? ? ?более
?ный ?ренний? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????????????????????
6101-0091/001?3 ?1 ?12,065?23,825?24,1 ?М27 x 1,5?24?85 ?9,7 ?19 ?20?5 ?10?7 ?1,0?-?0,6?0,217
?????????????? ??????????????? ? ? ? ? ?????? ? ? ? ? ????? ? ???????
6101-0092/001? ?2 ?17,780? ? ? ? ? ?14,9? ? ? ? ? ?0,5? ? ?0,115
????????????????????? ? ?????????????????????????????????? ????????????? ????????????????????
6101-0093/001?4 ? ? ?31,267?31,6 ?М36 x 1,5?30?95 ? ?25 ?24?6,5? ?9 ?1,0?1?1,0?0,354
?????????????? ??????????????? ? ? ? ? ?????? ? ? ? ? ????? ? ???????
6101-0094/001? ?3 ?23,825? ? ? ? ? ?20,2? ? ? ? ? ?0,5? ? ?0,220
????????????????????????????????????????????????????????????????????????????????? ???????????????????????
6101-0095/001?5 ?2 ?17,780?44,399?44,7 ?M48 x 1,5?42?115?14,9?35,7?28? ?14?10?1,0?2?2,5?1,013
?????????????? ??????????????? ? ? ? ? ?????? ? ? ? ? ? ? ? ???????
6101-0096/001? ?3 ?23,825? ? ? ? ? ?20,2? ? ? ? ? ? ? ? ?0,852
?????????????? ??????????????? ? ? ? ? ?????? ? ? ? ? ? ? ? ???????
6101-0097/001? ?4 ?31,267? ? ? ? ? ?26,5? ? ? ? ? ? ? ? ?0,599
Примечание. Допускается для поверхностей конусов Морзе 1 и 2 параметр шероховатости по Ra <= 1,25 мкм ГОСТ 2789-73.
(Измененная редакция, Изм. N 1, 2, 3.)
2.2. Материал - сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.
(Измененная редакция, Изм. N 3.)
2.3 - 2.5. (Исключены, Изм. N 1.)
ИС NORMPROD: примечание.
Взамен ГОСТ 25557-82 Приказом Ростехрегулирования от 12.07.2007 N 171-ст с 1 января 2008 года введен в действие ГОСТ 25557-2006. ГОСТ 25557-2006 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта от 20.03.2017 N 160-ст).
2.6. Конусы Морзе - по ГОСТ 25557-82.
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
2.7. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 8g по ГОСТ 16093-81.
(Измененная редакция, Изм. N 1, 2.)
2.8. Фаски под резьбу - по ГОСТ 10549-80.
2.9. (Исключен, Изм. N 1.)
2.10. Покрытие Хим. Окс. прм - по ГОСТ 9.073-77, кроме конических поверхностей.
(Измененная редакция, Изм. N 2.)
2.11. Остальные технические требования - по ГОСТ 17166-71.
(Введен дополнительно, Изм. N 1.)
