ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ К ВЫДВИЖНЫМ ПАТРОНАМ ДЛЯ ПЛАШЕК

К ТОКАРНО-РЕВОЛЬВЕРНЫМ АВТОМАТАМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Sockets for movable chasing chucks for

automatic lathes. Desigh and dimensions

ГОСТ 22630-77*

Список изменяющих документов

(в ред. Изменения N 1, утв. Постановлением

от 14.06.1982 N 2364)

Группа Г27

Взамен

МН 1205-60

Постановлением Государственного комитета стандартов Совета Министров СССР от 22 июля 1977 г. N 1801 срок введения установлен

с 1 января 1979 года

Проверен в 1982 г.

Переиздание ноябрь 1982 г. с Изменением N 1, утвержденным в июле 1982 г.; Пост. 2364 от 14.06.1982 г. (ИУС 10-82).

1. Настоящий стандарт распространяется на втулки к выдвижным патронам для нарезания резьбы от М3 до М36 круглыми плашками по ГОСТ 9740-71 к токарно-револьверным автоматам.

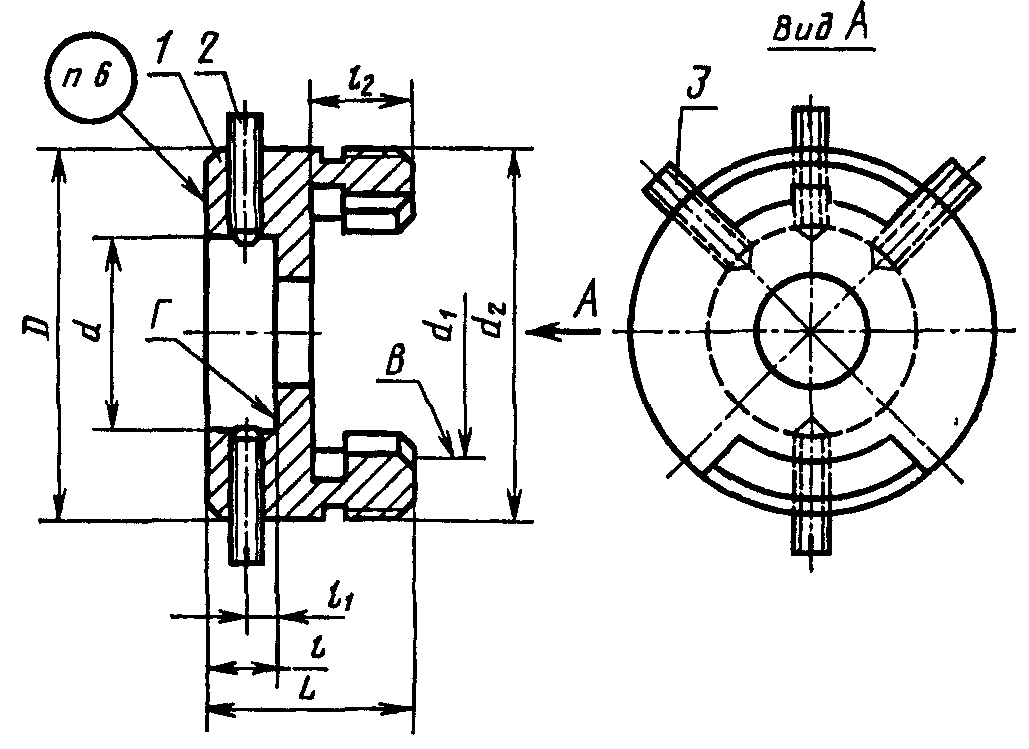

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

1, 2. (Измененная редакция, Изм. N 1.)

3. (Исключен, Изм. N 1.)

Исполнение 1

Исполнение 2

ИС NORMPROD: примечание.

Постановлением Госстандарта СССР от 02.02.1994 N 160 с 1 января 1995 года введен в действие ГОСТ 1476-93.

1 - корпус; 2 - винт; 3 - винт по ГОСТ 1476-75

Размеры в мм

???????????????????????????????????????????????????????????????????????????????????????????

Обозначе- ?При- ?Ис- ? Диапазон ?d ? l ?D ?L ?d ? d ? l ?l ?Масса,

ние втулки?меня- ?пол- ? нарезаемой ?(поле ? ? ? ? 1 ? 2 ? 1 ? 2?кг, не

?емость?нение? резьбы ?допус-? ? ? ?(поле ? ?(пред. ? ?более

? ? ? ?ка Н9)? ? ? ?допус-? ?откл. ? ?

? ? ? ? ? ? ? ?ка H9)? ?+/- 0,1)? ?

???????????????????????????????????????????????????????????????????????????????????????????

6140-0311 ? ?1 ?От М3 до М6 ?20 ?5,5 ?45?23?30 ?М45 х 1,5?2,1 ?12?0,140

?????????????????? ?включ. ? ?????? ???? ? ?????????? ???????

6140-0312 ? ? ? ? ?7,0 ? ?24? ? ?3,1 ? ?0,170

????????????????????????????????????????????? ? ? ? ? ? ? ???????

6140-0313 ? ?2 ?От М7 до М9 ?25 ? ? ? ? ? ? ? ?0,162

?????????????????? ?включ. ? ?????? ???? ? ?????????? ???????

6140-0314 ? ? ? ? ?9,0 ? ?26? ? ?4,0 ? ?0,154

?????????????????? ?????????????????????????????? ? ? ?????????? ???????

6140-0315 ? ? ?От М10 до М11?30 ?8,0 ?50? ? ? ?3,5 ? ?0,212

?????????????????? ?включ. ? ?????? ???? ? ?????????? ???????

6140-0316 ? ? ? ? ?11,0? ?28? ? ?4,9 ? ?0,227

?????????????????? ????????????????????????????????? ? ?????????? ???????

6140-0317 ? ? ?От М12 до М15?38 ?10,0?60?31? ? ?4,4 ? ?0,299

?????????????????? ?включ. ? ?????? ? ? ? ?????????? ???????

6140-0318 ? ? ? ? ?14,0? ? ? ? ?6,2 ? ?0,333

?????????????????? ??????????????????????????? ???????????????????????????????????????

6140-0319 ? ? ?От М10 до М11?30 ?8,0 ? ?28?45 ?М60 х 1,5?3,5 ?15?0,316

?????????????????? ?включ. ? ?????? ???? ? ?????????? ???????

6140-0321 ? ? ? ? ?11,0? ?31? ? ?4,9 ? ?0,365

?????????????????? ??????????????????????????? ? ? ? ?????????? ???????

6140-0322 ? ? ?От М12 до М15?38 ?10,0? ? ? ? ?4,4 ? ?0,330

?????????????????? ?включ. ? ?????? ???? ? ?????????? ???????

6140-0323 ? ? ? ? ?14,0? ?34? ? ?6,2 ? ?0,364

?????????????????? ????????????????????????????????? ? ?????????? ???????

6140-0324 ? ? ?От М16 до М20?45 ?10,0?65?30? ? ?4,4 ? ?0,327

?????????????????? ?включ. ? ?????? ???? ? ?????????? ???????

6140-0325 ? ? ? ? ?14,0? ?34? ? ?6,2 ? ?0,381

?????????????????? ? ? ?????? ???? ? ?????????? ???????

6140-0326 ? ? ? ? ?18,0? ?38? ? ?8,2 ? ?0,435

?????????????????? ? ? ?????????????????????????????????????? ???????

6140-0327 ? ? ? ? ?10,0?75?30?53 ?М80 х 1,5?4,4 ? ?0,554

?????????????????? ? ? ?????? ???? ? ?????????? ???????

6140-0328 ? ? ? ? ?14,0? ?34? ? ?6,2 ? ?0,643

?????????????????? ? ? ?????? ???? ? ?????????? ???????

6140-0329 ? ? ? ? ?18,0? ?38? ? ?8,2 ? ?0,731

?????????????????? ??????????????????????????? ?????????????????????????????? ???????

6140-0331 ? ? ?От М22 до М26?55 ?12,0? ?32?45 ?М60 х 1,5?5,4 ? ?0,419

?????????????????? ?включ. ? ?????? ???? ? ?????????? ???????

6140-0332 ? ? ? ? ?16,0? ?36? ? ?7,2 ? ?0,483

?????????????????? ? ? ?????? ???? ? ?????????? ???????

6140-0333 ? ? ? ? ?22,0? ?42? ? ?10,0 ? ?0,577

?????????????????? ? ? ?????? ?????????????????????????????? ???????

6140-0334 ? ? ? ? ?12,0? ?32?53 ?М80 х 1,5?5,4 ? ?0,512

?????????????????? ? ? ?????? ???? ? ?????????? ???????

6140-0335 ? ? ? ? ?16,0? ?36? ? ?7,2 ? ?0,576

?????????????????? ? ? ?????? ???? ? ?????????? ???????

6140-0336 ? ? ? ? ?22,0? ?42? ? ?10,0 ? ?0,682

?????????????????? ????????????????????????????????? ? ?????????? ???????

6140-0337 ? ? ?От М27 до М36?65 ?14,0?85?34? ? ?6,2 ? ?0,603

?????????????????? ?включ. ? ?????? ???? ? ?????????? ???????

6140-0338 ? ? ? ? ?18,0? ?38? ? ?8,2 ? ?0,724

?????????????????? ? ? ?????? ???? ? ?????????? ???????

6140-0339 ? ? ? ? ?25,0? ?45? ? ?11,5 ? ?0,808

Пример условного обозначения втулки размерами d = 20 мм, l = 5,5 мм:

Втулка 6140-0311 ГОСТ 22630-77

1 - 2. (Измененная редакция, Изм. N 1.)

4. Допуск радиального биения отверстия d относительно оси поверхности В - по 6-й степени точности ГОСТ 24643-81.

5. Допуск торцового биения поверхности Г относительно оси поверхности В - по 8-й степени точности ГОСТ 24643-81.

6. Маркировать: обозначение втулки, обозначение стандарта и товарный знак предприятия-изготовителя.

7. Остальные технические требования - по ГОСТ 17166-71.

8. Конструкция и размеры деталей втулки указаны в рекомендуемом Приложении.

4 - 8. (Введены дополнительно, Изм. N 1.)

Приложение

Рекомендуемое

КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ВТУЛКИ

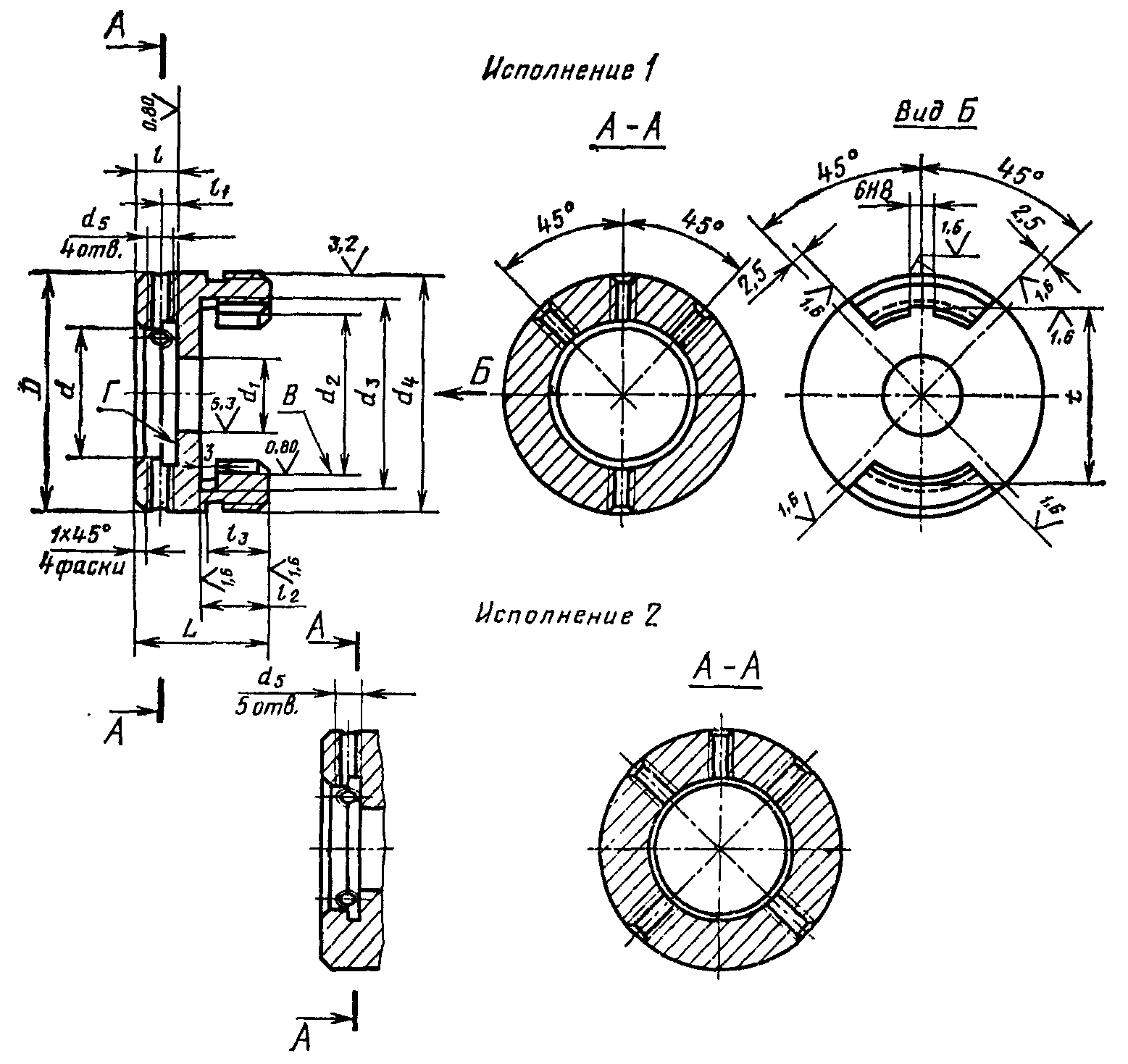

1. Конструкция и размеры корпуса (поз. 1) должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

Размеры в мм

??????????????????????????????????????????????????????????????????????????????????????????????

Обозна- ?Ис- ?d (поле? l ?D ?L ?d ? d ? d ? d ?d ? l ?l ?l ?t ?Масса,

чение ?пол- ?допуска? ? ? ? 1? 2 ? 3 ? 4 ? 5? 1 ? 2? 3?(поле ?кг, не

втулки ?нение? Н9) ? ? ? ? ?(поле ?(поле ? ? ? (пред. ? ? ?допус- ?более

? ? ? ? ? ? ?допус-?допус-? ? ? откл. ? ? ?ка Н12)?

? ? ? ? ? ? ?ка H9)?ка H9)? ? ?+/- 0,1)? ? ? ?

??????????????????????????????????????????????????????????????????????????????????????????????

6140-0311?1 ?20 ?5,5 ?45?23?10?30 ?36,0 ?М45 х 1,5?М4?2,1 ?12?11?32,8 ?0,134

?????????? ? ?????? ??????? ? ? ? ?????????? ? ? ???????

6140-0312? ? ?7,0 ? ?24?14? ? ? ? ?3,1 ? ? ? ?0,144

???????????????????????? ? ? ? ? ? ? ???? ? ? ? ???????

6140-0313?2 ?25 ? ? ? ? ? ? ? ?М5? ? ? ? ?0,134

?????????? ? ?????? ???? ? ? ? ? ?????????? ? ? ???????

6140-0314? ? ?9,0 ? ?26? ? ? ? ? ?4,0 ? ? ? ?0,158

?????????? ????????????????? ? ? ? ? ? ?????????? ? ? ???????

6140-0315? ?30 ?8,0 ?50? ? ? ? ? ? ?3,5 ? ? ? ?0,202

?????????? ? ?????? ???? ? ? ? ? ?????????? ? ? ???????

6140-0316? ? ?11,0? ?28? ? ? ? ? ?4,9 ? ? ? ?0,197

?????????? ????????????????? ???? ? ? ????????????? ? ? ???????

6140-0317? ?38 ?10,0?60? ?20? ? ? ?М6?4,4 ? ? ? ?0,253

?????????? ? ?????? ???? ? ? ? ? ?????????? ? ? ???????

6140-0318? ? ?14,0? ?31? ? ? ? ? ?6,2 ? ? ? ?0,284

?????????? ?????????????? ???????????????????????????????????????????????????????????????

6140-0319? ?30 ?8,0 ? ?28?14?45 ?51,5 ?М60 х 1,5?М5?3,5 ?15?12?47,8 ?0,257

?????????? ? ?????? ???? ? ? ? ? ?????????? ? ? ???????

6140-0321? ? ?11,0? ?31? ? ? ? ? ?4,9 ? ? ? ?0,306

?????????? ?????????????? ? ???? ? ? ????????????? ? ? ???????

6140-0322? ?38 ?10,0? ? ?20? ? ? ?М6?4,4 ? ? ? ?0,268

?????????? ? ?????? ???? ? ? ? ? ?????????? ? ? ???????

6140-0323? ? ?14,0? ?34? ? ? ? ? ?6,2 ? ? ? ?0,302

?????????? ??????????????????????? ? ? ? ?????????? ? ? ???????

6140-0324? ?45 ?10,0?65?30?25? ? ? ? ?4,4 ? ? ? ?0,266

?????????? ? ?????? ???? ? ? ? ? ?????????? ? ? ???????

6140-0325? ? ?14,0? ?34? ? ? ? ? ?6,2 ? ? ? ?0,320

?????????? ? ?????? ???? ? ? ? ? ?????????? ? ? ???????

6140-0326? ? ?18,0? ?38? ? ? ? ? ?8,2 ? ? ? ?0,374

?????????? ? ???????????? ????????????????????????? ?????????? ? ???????????????

6140-0327? ? ?10,0?75?30? ?53 ?63,0 ?М80 х 1,5? ?4,4 ? ? ?50,8 ?0,454

?????????? ? ?????? ???? ? ? ? ? ?????????? ? ? ???????

6140-0328? ? ?14,0? ?34? ? ? ? ? ?6,2 ? ? ? ?0,549

?????????? ? ?????? ???? ? ? ? ? ?????????? ? ? ???????

6140-0329? ? ?18,0? ?38? ? ? ? ? ?8,2 ? ? ? ?0,637

?????????? ?????????????? ??????????????????????????????????????????? ? ???????????????

6140-0331? ?55 ?12,0? ?32?36?45 ?51,5 ?М60 х 1,5?М8?5,4 ? ? ?47,8 ?0,356

?????????? ? ?????? ???? ? ? ? ? ?????????? ? ? ???????

6140-0332? ? ?16,0? ?36? ? ? ? ? ?7,2 ? ? ? ?0,392

?????????? ? ?????? ???? ? ? ? ? ?????????? ? ? ???????

6140-0333? ? ?22,0? ?42? ? ? ? ? ?10,0 ? ? ? ?0,488

?????????? ? ?????? ???? ????????????????????????? ?????????? ? ???????????????

6140-0334? ? ?12,0? ?32? ?53 ?63,0 ?М80 х 1,5? ?5,4 ? ? ?50,8 ?0,403

?????????? ? ?????? ???? ? ? ? ? ?????????? ? ? ???????

6140-0335? ? ?16,0? ?36? ? ? ? ? ?7,2 ? ? ? ?0,467

?????????? ? ?????? ???? ? ? ? ? ?????????? ? ? ???????

6140-0336? ? ?22,0? ?42? ? ? ? ? ?10,0 ? ? ? ?0,558

?????????? ??????????????????????? ? ? ? ?????????? ? ? ???????

6140-0337? ?65 ?14,0?85?34?45? ? ? ? ?6,2 ? ? ? ?0,529

?????????? ? ?????? ???? ? ? ? ? ?????????? ???? ???????

6140-0338? ? ?18,0? ?38? ? ? ? ? ?8,2 ? ?14? ?0,586

?????????? ? ?????? ???? ? ? ? ? ?????????? ? ? ???????

6140-0339? ? ?25,0? ?45? ? ? ? ? ?11,5 ? ? ? ?0,697

ИС NORMPROD: примечание.

Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88.

1.1. Материал - сталь марки 40Х по ГОСТ 4543-71 или сталь марки 45 по ГОСТ 1050-74.

1.2. Предельные отклонения размеров углов - по 10-й степени точности по ГОСТ 8908-81.

1.3. Допуск радиального биения отверстия d относительно оси поверхности В - по 6-й степени точности ГОСТ 24643-81.

1.4. Допуск торцового биения поверхности Г относительно оси поверхности В - по 8-й степени точности ГОСТ 24643-81.

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

ИС NORMPROD: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.

1.5. Резьба метрическая по ГОСТ 24705-81. Поле допуска резьб - 7Н и 8q по ГОСТ 16093-81.

1.6. Проточка и фаски под резьбу - по ГОСТ 10549-80.

1.7. Канавка для выхода шлифовального круга - по ГОСТ 8820-69.

1.8. Покрытие - Хим. Окс. прм. по ГОСТ 9.073-77.

1.9. Остальные технические требования - по ГОСТ 17166-71.

2. Конструкция и размеры винта поз. (2) должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

Таблица 2

Размеры в мм

??????????????????????????????????????????????????????????????????

Обозначение ? D ? L ? b ? l ?h (пред. ? С ?Масса,

втулки ? ? ????????????????? ? откл. ? ?кг, не

? ? ?номин. ?пред. ? ?+/- 0,25)? ?более

? ? ? ?откл. ? ? ? ?

??????????????????????????????????????????????????????????????????

6140-0311 - ?M4 ?20 ?0,6 ?+0,14 ?2,0 ?1,4 ?0,5 ?0,0014

6140-0312? ? ? ? ? ? ? ?

??????????????????????????????????????? ???????????????????????

6140-0313 - ?М5 ?16 ?0,8 ?+0,16 ? ?1,8 ?1,0 ?0,0017

6140-0316? ? ? ? ? ? ? ?

?????????????? ?????? ? ? ? ? ????????

6140-0319 - ? ?20 ? ? ? ? ? ?0,0022

6140-0321? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????? ????????

6140-0317 - ?М6 ?16 ?1,0 ?+0,25 ?2,5 ?2,0 ? ?0,0025

6140-0318? ? ? ? ? ? ? ?

?????????????? ?????? ? ? ? ? ????????

6140-0322 - ? ?25 ? ? ? ? ? ?0,0041

6140-0329? ? ? ? ? ? ? ?

??????????????????????????????? ????????????????????????????

6140-0331 - ?М8 ?20 ?1,2 ? ?3,0 ?2,5 ?1,5 ?0,0057

6140-0339? ? ? ? ? ? ? ?

ИС NORMPROD: примечание.

Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88.

2.1. Материал - сталь марки 45 по ГОСТ 1050-74.

2.2. Твердость - HRC_э 37 ... 41,5.

2.3. Неуказанные предельные отклонения остальных размеров

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

ИС NORMPROD: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.

2.4. Резьба метрическая по ГОСТ 24705-81. Поле допуска резьбы - 8q по ГОСТ 16093-81.

2.5. Покрытие - Хим. Окс. прм. по ГОСТ 9.073-77.

Приложение. (Введено дополнительно. Изм. N 1.)
