Название документа
"ГОСТ 21939-76*. Втулки для плашек к патронам для нарезания резьбы на токарных станках. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 18.06.1976 N 1475)
(ред. от 06.12.1982)

"ГОСТ 21939-76*. Втулки для плашек к патронам для нарезания резьбы на токарных станках. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 18.06.1976 N 1475)
(ред. от 06.12.1982)


Введен в действие
Постановлением Госстандарта СССР
от 18 июня 1976 г. N 1475
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ДЛЯ ПЛАШЕК К ПАТРОНАМ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ
НА ТОКАРНЫХ СТАНКАХ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Die sleeves of chucks for thread cutting on lathes.
Design and dimensions
ГОСТ 21939-76
Список изменяющих документов
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 06.12.1982 N 4630)
Группа Г27
Взамен МН 2511-61,
МН 2508-61, в части колец
с D 30 мм
Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1976 г. N 1475 срок введения установлен с 01.01.78.
Проверен в 1982 г.
Переиздание (ноябрь 1989 г.) с Изменением N 1, утвержденным в декабре 1982 г.; Пост. N 4630 от 06.12.1982 (ИУС 3-83).
1. Настоящий стандарт распространяется на втулки для плашек по ГОСТ 9740-71 к патронам для нарезания резьбы на токарных станках.

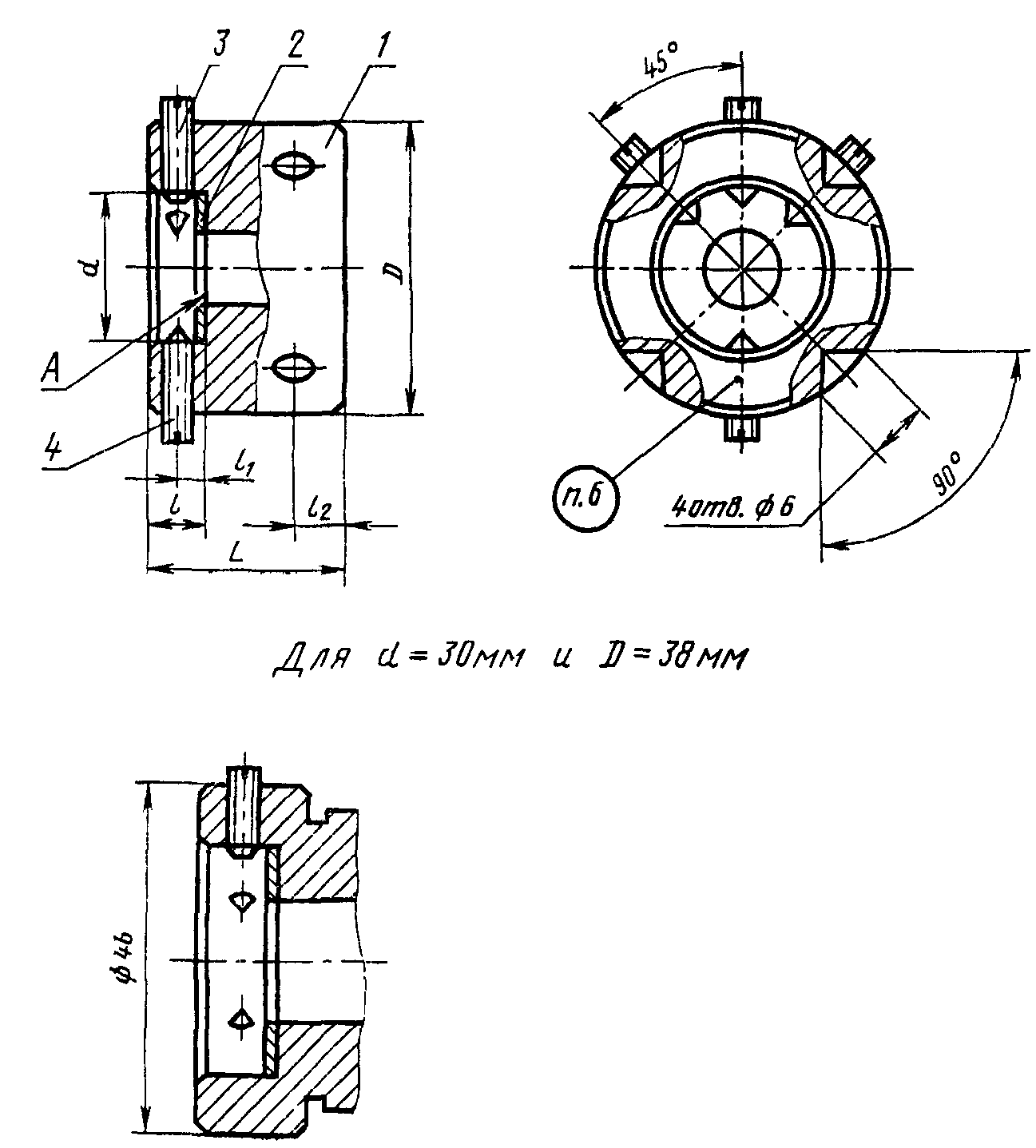

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.
Исполнение 1
Исполнение 2
1 - корпус; 2 - кольцо; 3 - винт;
4 - винт по ГОСТ 1476-84
мм
??????????????????????????????????????????????????????????????????????????????
Обозначе- ?При- ? Диапазон ?Испол-? d ? D ?L ?l ? l ? l ?Масса, кг,
ние втулок?меня- ? нарезаемой ?нение ?Н9 ?h8 ? ? ? 1 ? 2 ?не более
?емость? резьбы ? ? ? ? ? ?+/- 0,1?+/- 0,1?
??????????????????????????????????????????????????????????????????????????????
6140-0051 ? ?М3; М3,5; М4?1 ?20 ?38 ?25?7 ?3,1 ?7 ?0,192
??????????????????М5; М5,5; М6? ? ????? ? ? ???????????????????
6140-0052 ? ? ? ? ?45 ? ? ? ?9 ?0,274
??????????????????????????????????????????????????????????????????????????????
6140-0053 ? ?М7; М8; М9 ?2 ?25 ?38 ?30?9 ?4,0 ?7 ?0,212
?????????????????? ? ? ????? ? ? ???????????????????
6140-0054 ? ? ? ? ?45 ? ? ? ?9 ?0,334
??????????????????????????????? ????????? ??????????????????????????????
6140-0055 ? ?М10; М11 ? ?30 ?38 ? ?11?4,9 ?7 ?0,238
?????????????????? ? ? ????? ? ? ???????????????????
6140-0056 ? ? ? ? ?45 ? ? ? ?9 ?0,289
Пример условного обозначения втулки размерами d = 20 мм и D = 38 мм:
Втулка 6140-0051 ГОСТ 21939-76
(Измененная редакция, Изм. N 1).
3. Конструкция и размеры деталей втулок указаны в рекомендуемом Приложении.
4. Допуск радиального биения отверстия d относительно оси поверхности D - по 6 степени точности ГОСТ 24643-81.
5. Допуск торцевого биения поверхности А относительно оси поверхности D - по 8 степени точности ГОСТ 24643-81.
4,5. (Измененная редакция, Изм. N 1).
6. Маркировать: обозначение втулки и товарный знак предприятия-изготовителя.
Приложение
Рекомендуемое
КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ВТУЛОК

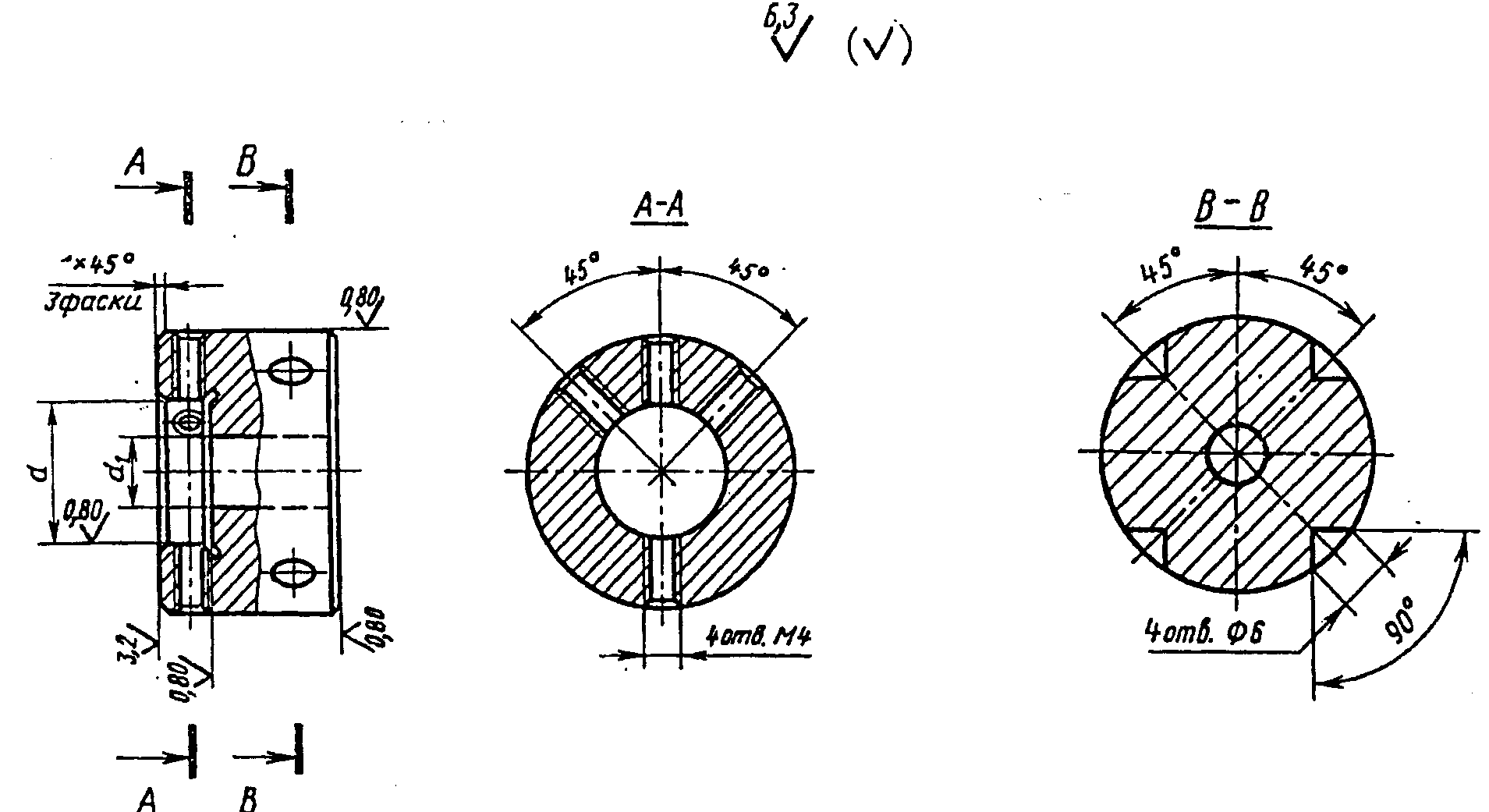

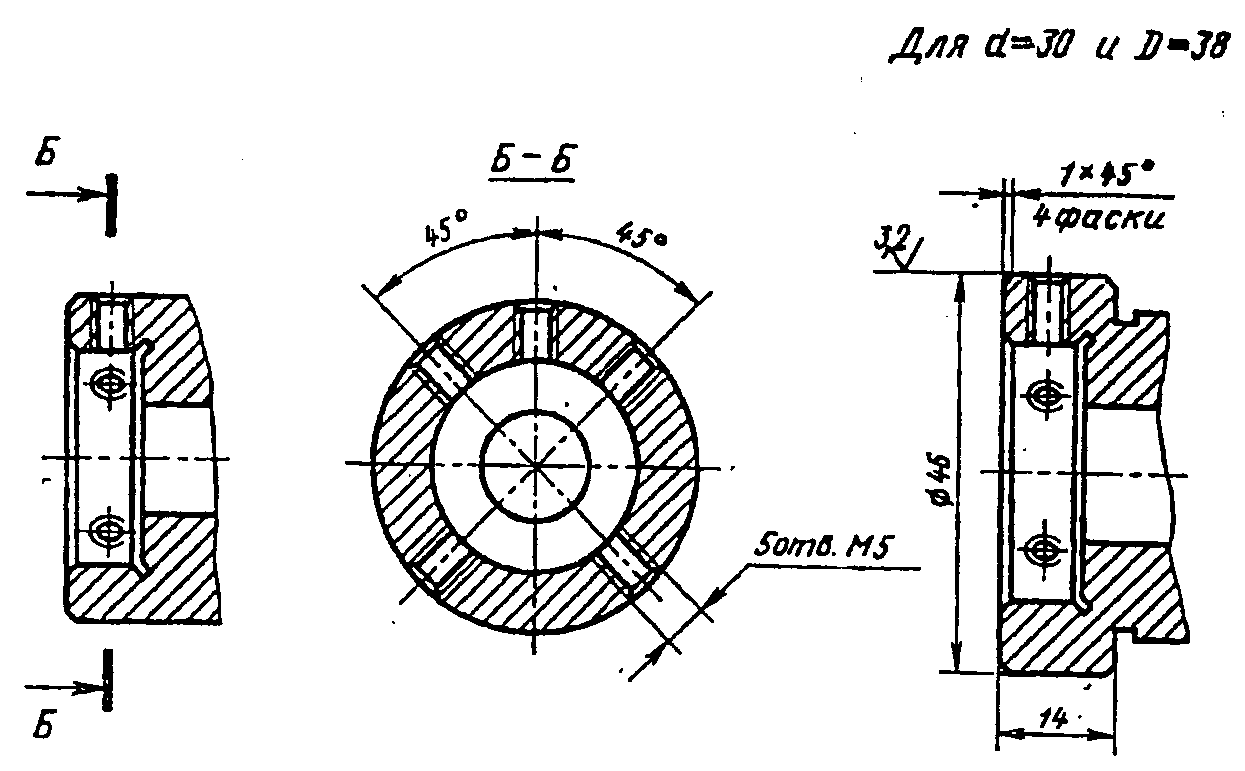

1. Конструкция и размеры корпуса (поз. 1) должны соответствовать указанным на черт. 1 и в табл. 1.
Исполнение 1
Исполнение 2
Черт. 1
Таблица 1
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение ?Испол-? d ? d ? Масса, кг,
втулки ?нение ? Н9 ? 1 ? не более
??????????????????????????????????????????????????????????????????
6140-0051 ? 1 ? 20 ? 10 ? 0,186
?????????????? ? ? ??????????????????
6140-0052 ? ? ? ? 0,265
??????????????????????????????????????????????????????????????????
6140-0053 ? 2 ? 25 ? 13 ? 0,204
?????????????? ? ? ??????????????????
6140-0054 ? ? ? ? 0,324
?????????????? ??????????????????????????????????????????????
6140-0055 ? ? 30 ? 16 ? 0,226
?????????????? ? ? ??????????????????
6140-0056 ? ? ? ? 0,276
1.1. Материал - сталь марки 40Х по ГОСТ 4543-71 или сталь марки 45 по ГОСТ 1050-74 <*>.
--------------------------------
<*> С 01.01.1991 ГОСТ 1050-88.
1.2. Твердость - 36,5 ... 41,5 .
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
1.3. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 7Н по ГОСТ 16093-81.
1.4. Фаски под резьбу - по ГОСТ 10549-80.
1.5. Канавки для выхода шлифовального круга - по ГОСТ 8820-69.
1.6. Неуказанные предельные отклонения размеров: Н14, h14, .
1.7. Допуски углов - АТ17 по ГОСТ 8908-81.
1.8. Покрытие - Хим. Окс. прм. - по ГОСТ 9.306-85.
2. Конструкция и размеры кольца (поз. 2) должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение ? D ?d ?s ? Масса, кг,
втулки ? d11 ?H14 ?h11 ? не более
??????????????????????????????????????????????????????????????????
6140-0051 ? 20 ?10 ?1,0 ?0,001
6140-0052 ? ? ? ?
???????????????????????????????????? ??????????????????
6140-0053 ? 25 ?13 ? ?0,003
6140-0054 ? ? ? ?
??????????????????????????????????????????????????????????????????
6140-0055 ? 30 ?16 ?1,5 ?0,007
6140-0056 ? ? ? ?
ИС NORMPROD: примечание.
Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88.
2.1. Материал - сталь марки 45 по ГОСТ 1050-74.
2.2. Твердость - 36,5 ... 41,5 .
2.3. Покрытие - Хим. Окс. прм. - по ГОСТ 9.306-85.
3. Конструкция и размеры винта (поз. 3) должны соответствовать указанным на черт. 3 и в табл. 3.
Черт. 3
Таблица 3
мм
??????????????????????????????????????????????????????????????????
Обозначение ? d ? L ? b ? h ? с ?Масса, кг,
втулки ? ? ? Н13 ? t ? ?не более
? ? ? ? 3 ? ?
? ? ? ? ??? ? ?
? ? ? ? 2 ? ?
??????????????????????????????????????????????????????????????????
6140-0051 ?М4 ?14 ?0,6 ?1,4 ?0,5 ?0,0010
?????????????? ??????????? ? ? ???????????
6140-0052 ? ?16 ? ? ? ?0,0011
??????????????????????????????????????????????????????????????????
6140-0053 ?М5 ?12 ?0,8 ?1,8 ?1,0 ?0,0012
?????????????? ??????????? ? ? ???????????
6140-0054 - ? ?14 ? ? ? ?0,0015
6140-0056 ? ? ? ? ? ?
ИС NORMPROD: примечание.
Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88.
3.1. Материал - сталь марки 45 по ГОСТ 1050-74.
3.2. Твердость - 36,5 ... 41,5 .
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
3.3. Резьба по ГОСТ 24705-81. Поле допуска резьбы - 8 g по ГОСТ 16093-81.
3.4. Неуказанные предельные отклонения размеров: h14, .
3.5. Покрытие - Хим. Окс. прм. - по ГОСТ 9.306-85.
(Измененная редакция, Изм. N 1).
