"ГОСТ 9627.3-75. Государственный стандарт Союза ССР. Древесина слоистая клееная. Метод определения маслостойкости"
(введен в действие Постановлением Госстандарта СССР от 12.12.1975 N 3884)

Постановлением Государственного комитета стандартов Совета Министров СССР от 12 декабря 1975 г. N 3884 срок введения установлен

Постановлением Госстандарта СССР от 24.10.90 N 2680 срок действия продлен

Переиздание.

Настоящий стандарт распространяется на фанеру, фанерные и столярные плиты, древесные слоистые пластики и устанавливает метод определения маслостойкости.

1.1. Для определения маслостойкости применяют следующие аппаратуру и материалы:

прибор электрический нагревательный по ГОСТ 14919-83;

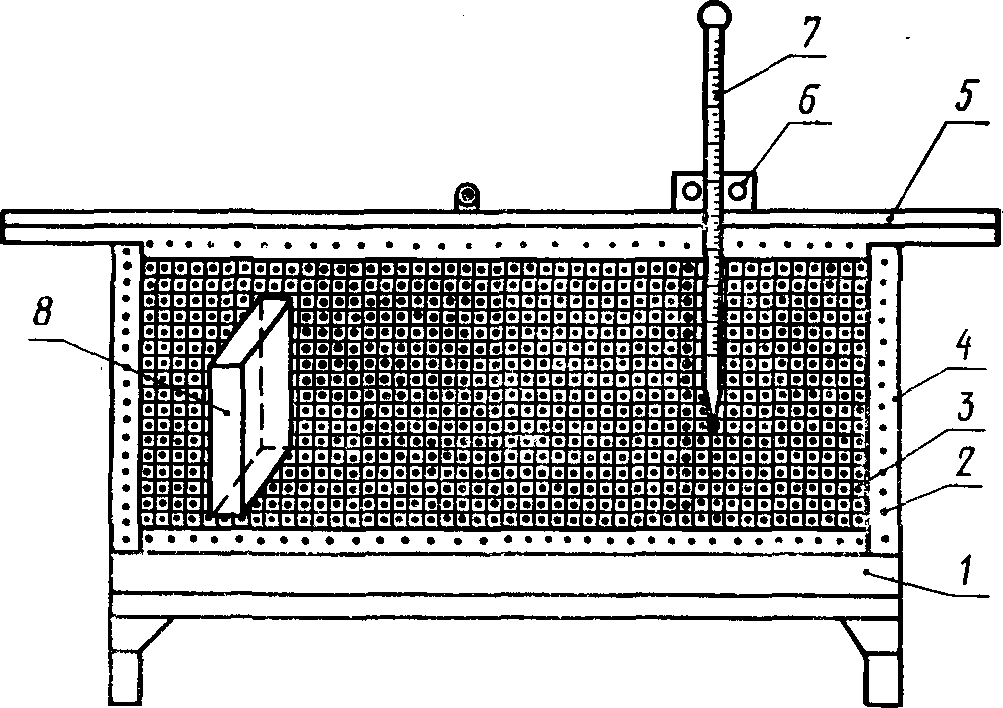

емкости эмалированная и сетчатая, изготовленная из круглой проволоки по ГОСТ 2771-81 (см. чертеж);

термометр по ГОСТ 28498-90;

щуп N 2, кл. 2 по ТУ 2-034-225-87;

лупу по ГОСТ 25706-83;

щипцы тигельные;

масло трансформаторное марки ТК_п по ГОСТ 982-68;

кисть N 6 из синтетического волоса.

2.1. Отбор образцов и точность их изготовления должны соответствовать требованиям ГОСТ 9620-72.

2.2. Маслостойкость определяют на образцах размером 100 x 100 x s мм (s - толщина образца, равная толщине материала).

2.3. Перед испытанием кромочные поверхности образцов обрабатывают кистью клеем ВИАМ Б-3 или БФ-2 и БФ-4 по ГОСТ 12172-74.

Допускается применять другие виды клеев или лаков, имеющих аналогичные свойства покрытия.

2.4. Кромочные поверхности покрывают два раза.

При каждом покрытии норма расхода клея должна составлять 150 - 200 г/м².

2.5. Режимы нанесения клеев указаны в рекомендуемом приложении.

3.1. Подготовленные к испытанию образцы укладывают торцами в сетчатую металлическую емкость. Емкость с образцами погружают не ближе 30 мм от дна в эмалированный сосуд с трансформаторным маслом при температуре 20 +/- 2 °C. Слой трансформаторного масла над образцами должен составлять 10 - 15 мм. Трансформаторное масло в течение 30 мин подогревают до температуры (55 +/- 2) °C и при этой температуре образцы выдерживают не менее 30 мин. Затем температуру трансформаторного масла повышают в течение 30 - 60 мин до (103 +/- 2) °C и при этой температуре образцы выдерживают 6 ч.

3.2. По окончании времени испытания образцы извлекают тигельными щипцами из сосуда и в горячем состоянии осматривают для выявления дефектов (вспучиваний, расслоений, трещин). Для выявления дефектов применяют лупу, для измерения трещин - щуп.

Примечание. В случае повышенной вязкости клеев БФ-2 и БФ-4 в качестве растворителя используют спирт по ГОСТ 10779-78.
