Введен в действие с 1 января 1973 года.

Взамен МН 1013-60.

Название документа

"ГОСТ 17184-71*. Втулки зажимные с буртиком и концентрично расположенным цилиндрическим отверстием к токарно-револьверным станкам. Конструкция и размеры"

(утв. Постановлением Госстандарта СССР от 10.09.1971 N 1572)

(ред. от 01.03.1981)

"ГОСТ 17184-71*. Втулки зажимные с буртиком и концентрично расположенным цилиндрическим отверстием к токарно-револьверным станкам. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 10.09.1971 N 1572)
(ред. от 01.03.1981)

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 10 сентября 1971 г. N 1572

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ЗАЖИМНЫЕ С БУРТИКОМ И КОНЦЕНТРИЧНО

РАСПОЛОЖЕННЫМ ЦИЛИНДРИЧЕСКИМ ОТВЕРСТИЕМ К

ТОКАРНО-РЕВОЛЬВЕРНЫМ СТАНКАМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Turret lathe collets with rib and concentrically

positioned cylindrical hole.

Design and dimensions

ГОСТ 17184-71*

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1981 г.)

Группа Г27

Взамен МН 1013-60

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1971 г. N 1572 срок введения установлен с 1 января 1973 года.

Проверен в 1981 г.

Переиздание декабрь 1981 г. с Изменением N 1, утвержденным в марте 1981 г. (ИУС N 5 - 1981 г.).

Настоящий стандарт соответствует рекомендации СЭВ по стандартизации РС 2308-69.

1. Конструкция и размеры втулок должны соответствовать указанным на черт. 1 и в табл. 1.

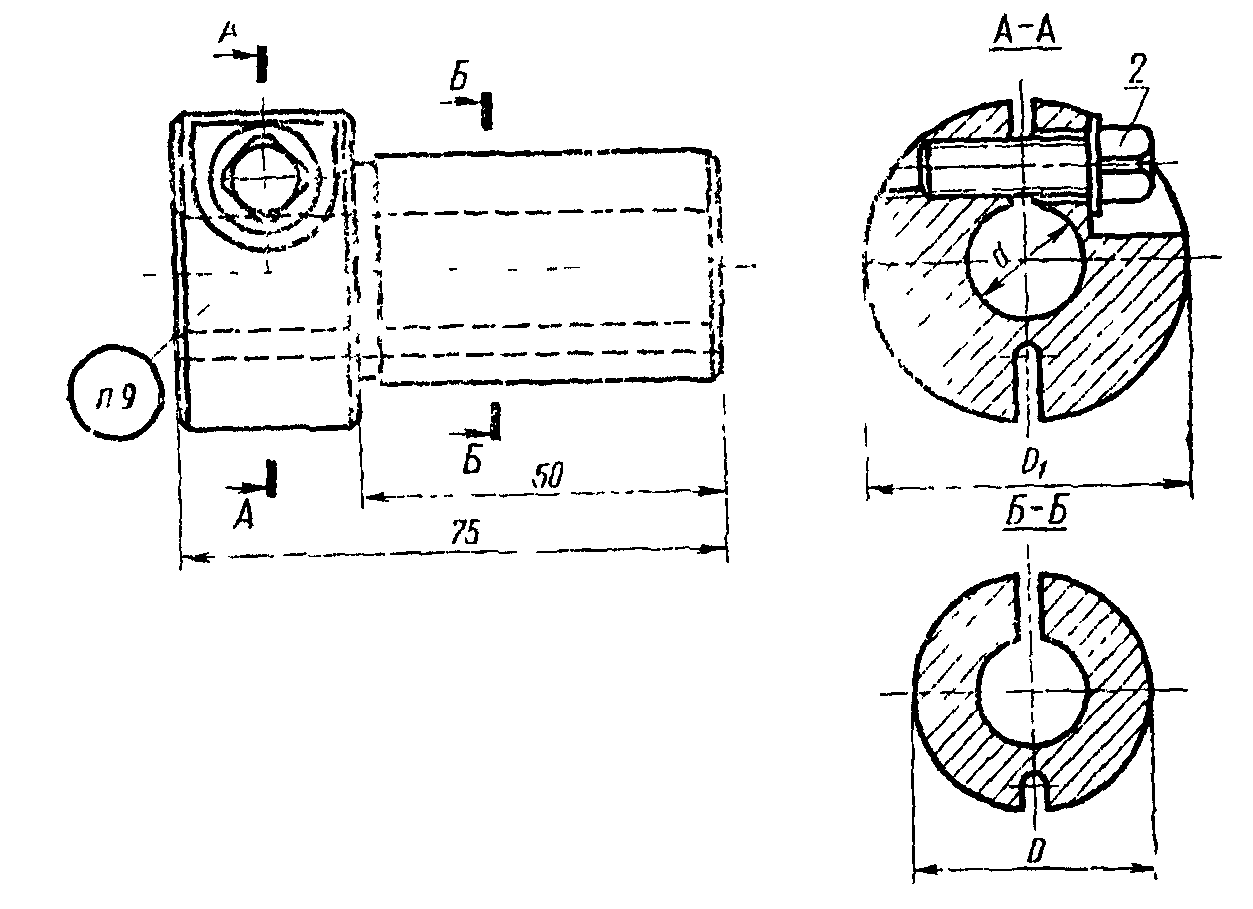

Черт. 1

Таблица 1

Размеры в мм

????????????????????????????????????????????????????????????????????

Обозначе-?Приме-? D ? d ? D ?Масса,? Обозначение деталей

ние ?няе- ? ? ? 1?кг ~ ?????????????????????????????

втулок ?мость ? ? ? ? ? Дет. 1. ?Дет. 2. Винт

? ? ? ? ? ? Корпус ? по

? ? ? ? ? ? (1 шт.) ?ГОСТ 1488-75

? ? ? ? ? ? ? (1 шт.)

????????????????????????????????????????????????????????????????????

6117-0821? ?30 ?(15)?45 ?0,43 ?6117-0821/001?М8 х 25.58.05

????????????????? ?????? ??????????????????????

6117-0822? ? ?16 ? ?0,42 ?6117-0822/001?

????????????????????????????? ??????????????????????

6117-0823? ?32 ?(15)? ?0,46 ?6117-0823/001?

????????????????? ?????? ??????????????????????

6117-0824? ? ?16 ? ?0,45 ?6117-0824/001?

????????????????????????????????????????????????????????????????????

6117-0825? ?38 <*>?20 ?55 ?0,66 ?6117-0825/001?М10 х 30.58.05

???????????????????????? ? ??????????????????????

6117-0826? ?40 ? ? ?0,71 ?6117-0826/001?

??????????????????????????????????????????????????????

6117-0827? ?50 ?30 ?65 ?0,93 ?6117-0827/001?

????????????????? ?????? ??????????????????????

6117-0828? ? ?32 ? ?0,88 ?6117-0828/001?

<*> Для оснащения станков, выпущенных до 1 января 1972 г.

Примечание. Размеры, заключенные в скобки, по возможности не применять.

Пример условного обозначения втулки диаметрами D = 30 мм, d = 16 мм:

Втулка 6117-0822 ГОСТ 17184-71

(Измененная редакция, Изм. N 1).

2. Конструкция и размеры корпусов должны соответствовать указанным на черт. 2 и в табл. 2.

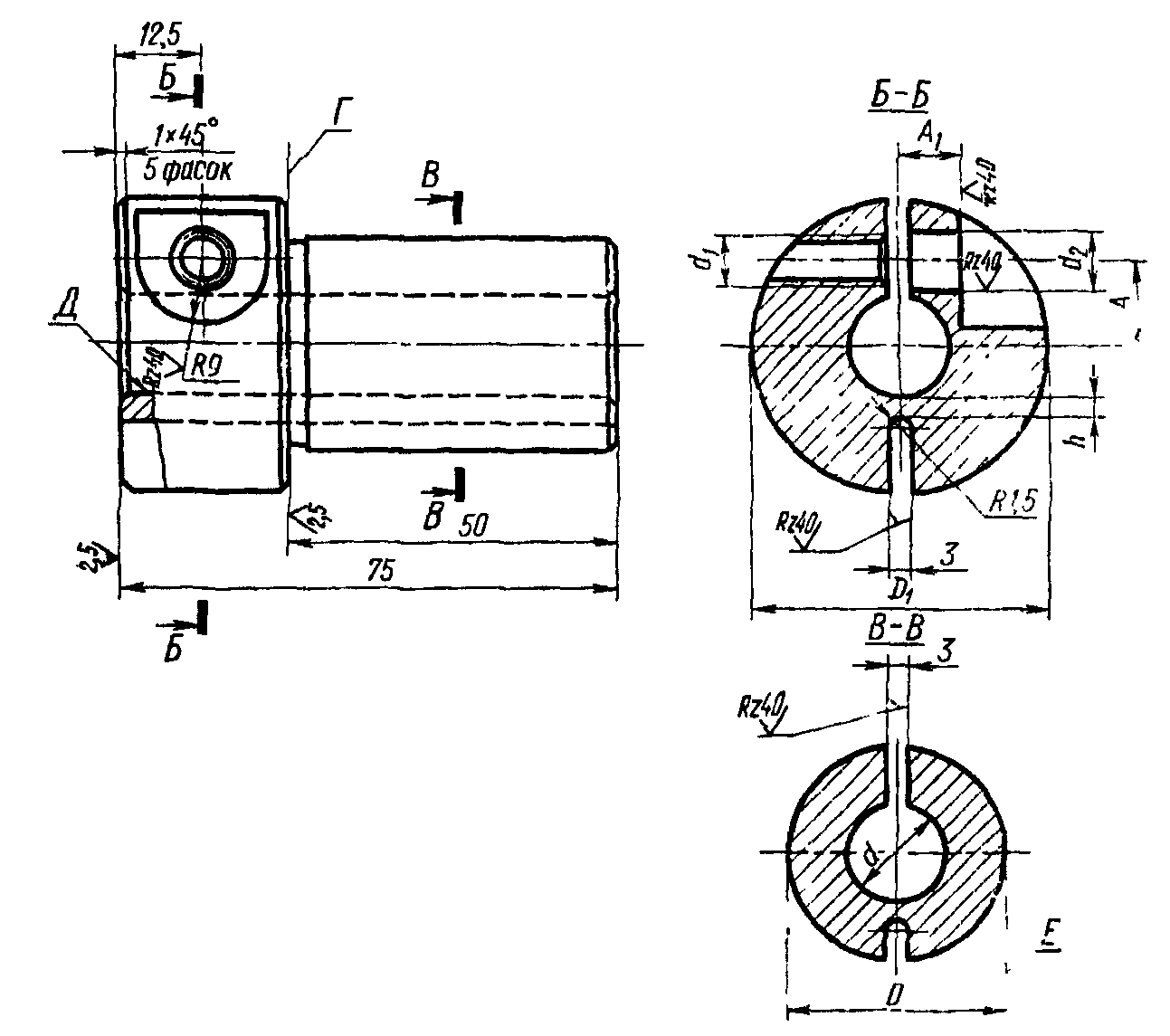

Черт. 2

Таблица 2

Размеры в мм

??????????????????????????????????????????????????????????????????

Обозначение ?D ? d ? D ? А ? А ? d ? d ? h ?Масса, кг

корпусов ? ? ? 1 ? ? 1 ? 1 ? 2 ? ? ~

??????????????????????????????????????????????????????????????????

6117-0821/001?30?(15)?45 ?13 ?10 ?М8 ?9 ?4 ?0,41

?????????????? ?????? ? ? ? ? ? ??????????

6117-0822/001? ?16 ? ? ? ? ? ? ?0,40

?????????????????????? ? ? ? ? ? ??????????

6117-0823/001?32?(15)? ? ? ? ? ? ?0,44

?????????????? ?????? ? ? ? ? ? ??????????

6117-0824/001? ?16 ? ? ? ? ? ? ?0,43

???????????????????????????????????????????????????? ??????????

6117-0825/001?38?20 ?56 ?17 ?12 ?М10 ?11 ? ?0,63

????????????????? ? ? ? ? ? ? ??????????

6117-0826/001?40? ? ? ? ? ? ? ?0,68

???????????????????????????????????????? ? ???????????????

6117-0827/001?50?30 ?65 ?22 ?14 ? ? ?5 ?0,90

?????????????? ?????? ? ? ? ? ? ??????????

6117-0828/001? ?32 ? ? ? ? ? ? ?0,85

(Измененная редакция, Изм. N 1).

3. Материал - сталь марки У7 по ГОСТ 1435-74.

4. Покрытие - Хим. Окс. прм. по ГОСТ 9.073-77, кроме поверхностей Г, Д, Е.

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

5. Резьба - по ГОСТ 24705-81.

ИС NORMPROD: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.

Допуски на резьбу - 7Н степени точности по ГОСТ 16093-81.

6. Фаска под резьбу - по ГОСТ 10549-80.

7. Канавка для выхода шлифовального круга - по ГОСТ 8820-69.

8. Остальные технические требования - по ГОСТ 17166-71.

9. Маркировать: обозначение втулки и товарный знак предприятия-изготовителя.
