"ГОСТ 17185-71*. Втулки зажимные с буртиком и эксцентрично расположенным цилиндрическим отверстием к токарно-револьверным станкам. Конструкция и размеры"

(утв. Постановлением Госстандарта СССР от 10.09.1971 N 1572)

(ред. от 01.03.1981)

"ГОСТ 17185-71*. Втулки зажимные с буртиком и эксцентрично расположенным цилиндрическим отверстием к токарно-револьверным станкам. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 10.09.1971 N 1572)
(ред. от 01.03.1981)

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 10 сентября 1971 г. N 1572

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ЗАЖИМНЫЕ С БУРТИКОМ И ЭКСЦЕНТРИЧНО

РАСПОЛОЖЕННЫМ ЦИЛИНДРИЧЕСКИМ ОТВЕРСТИЕМ К

ТОКАРНО-РЕВОЛЬВЕРНЫМ СТАНКАМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Turret lathe collets with rib and eccentrically

positioned cylindrical hole.

Design and dimensions

ГОСТ 17185-71*

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1981 г.)

Группа Г27

Взамен MH 1014-60

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1971 г. N 1572 срок введения установлен с 1 января 1973 года.

Проверен в 1981 г.

Переиздание декабрь 1981 г. с Изменением N 1, утвержденным в марте 1981 г. (ИУС N 5 - 1981 г.).

Настоящий стандарт соответствует рекомендации СЭВ по стандартизации PC 2308-69.

1. Конструкция и размеры втулок должны соответствовать указанным на черт. 1 и в табл. 1.

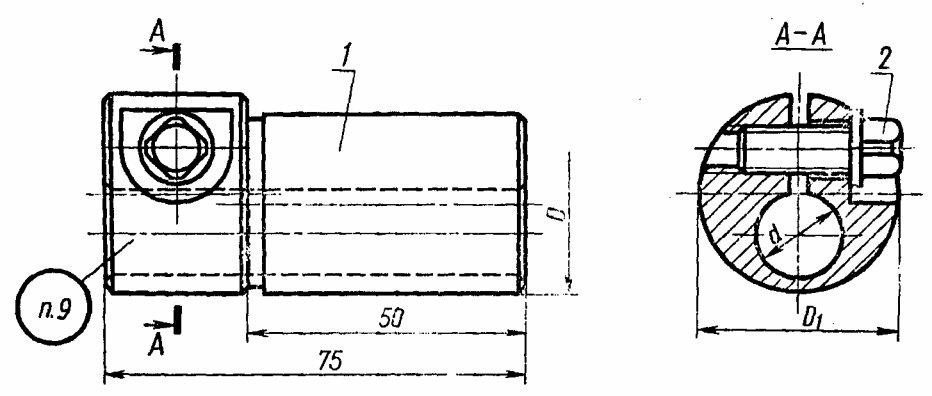

Черт. 1

Таблица 1

Размеры в мм

??????????????????????????????????????????????????????????????????

Обозначе-?Приме- ? D ? d ?D ?Мас-? Обозначение деталей

ние ?няе- ? ? ? 1?са, ?????????????????????????????

втулок ?мость ? ? ? ?кг ? Дет. 1. ? Дет. 2.

? ? ? ? ? ? Корпус ? Винт по

? ? ? ? ? ? (1 шт.) ?ГОСТ 1488-75

? ? ? ? ? ? ? (1 шт.)

??????????????????????????????????????????????????????????????????

6117-0751? ?30 ?(15)?36?0,32?6117-0751/001?М8 x 25.58.05

?????????????????? ?????? ????????????????????

6117-0752? ? ?16 ? ?0,31?6117-0752/001?

?????????????????????????????? ????????????????????

6117-0753? ?32 ?(15)? ?0,36?6117-0753/001?

?????????????????? ?????? ????????????????????

6117-0754? ? ?16 ? ?0,35?6117-0754/001?

??????????????????????????????????????????????????????????????????

6117-0755? ?38 <*>?20 ?45?0,54?6117-0755/001?М10 x 30.58.05

????????????????????????? ? ????????????????????

6117-0756? ?40 ? ? ?0,57?6117-0756/001?

????????????????????????????????????????????????????

6117-0757? ?50 ?30 ?55?0,76?6117-0757/001?

?????????????????? ?????? ????????????????????

6117-0758? ? ?32 ? ?0,71?6117-0758/001?

-----------------------------------

<*> Для оснащения станков, выпущенных до 1 января 1972 г.

Примечание. Размеры, заключенные в скобки, по возможности не применять.

Пример условного обозначения втулки диаметрами D = 30 мм, d = 16 мм:

Втулка 6117-0752 ГОСТ 17185-71

(Измененная редакция, Изм. N 1).

2. Конструкция и размеры корпусов должны соответствовать указанным на черт. 2 и в табл. 2.

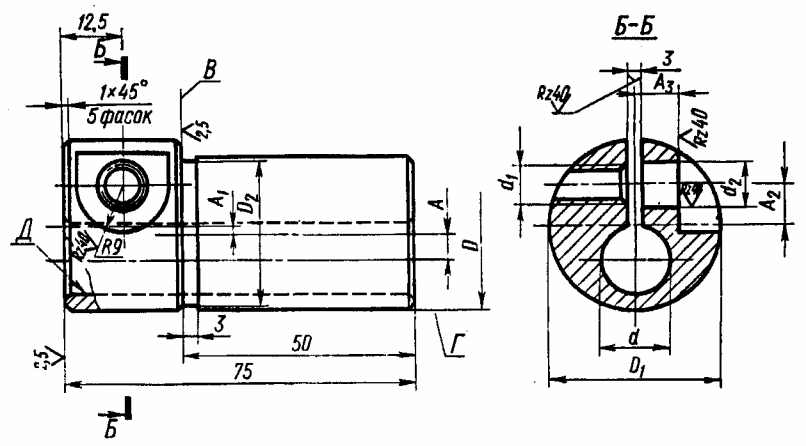

Черт. 2

Таблица 2

Размеры в мм

??????????????????????????????????????????????????????????????????

Обозначение ? D ? d ? D ?D ? А ?A ? А ?A ?d ? d ? Масса,

корпусов ? ? ? 1? 2 ? ? 1 ? 2 ? 3 ? 1 ? 2 ? кг

??????????????????????????????????????????????????????????????????

6117-0751/001?30 ?(15)?36 ?28 ?4 ?3,0?8 ?10 ?М8 ?9 ?0,31

?????????????? ?????? ? ? ? ? ? ? ? ????????

6117-0752/001? ?16 ? ? ? ? ? ? ? ? ?0,30

??????????????????????? ????????????? ? ? ? ????????

6117-0753/001?32 ?(15)? ?30 ?5 ?2,0? ? ? ? ?0,34

?????????????? ?????? ? ? ? ? ? ? ? ????????

6117-0754/001? ?16 ? ? ? ? ? ? ? ? ?0,33

??????????????????????????????? ????????????????????????????????

6117-0755/001?38 ?20 ?45 ?36 ? ?3,5?11 ?12 ?М10?11 ?0,52

?????????????????? ? ????????????? ? ? ? ????????

6117-0756/001?40 ? ? ?38 ?6 ?2,5? ? ? ? ?0,55

??????????????????????????????????? ???????????? ? ????????

6117-0757/001?50 ?30 ?55 ?48 ?5 ? ?16 ?14 ? ? ?0,74

?????????????? ?????? ? ????? ? ? ? ? ????????

6117-0758/001? ?32 ? ? ?4 ? ? ? ? ? ?0,69

(Измененная редакция, Изм. N 1).

3. Материал - сталь марки У7 по ГОСТ 1435-74.

4. Покрытие - Хим. Окс. прм. по ГОСТ 9.073-77, кроме поверхностей В, Г, Д.

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

5. Резьба - по ГОСТ 24705-81.

ИС NORMPROD: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.

Допуски на резьбу - 7Н степени точности по ГОСТ 16093-81.

6. Фаска под резьбу - по ГОСТ 10549-80.

7. Допуск параллельности оси отверстия d относительно оси наружной поверхности D и перекос осей - 0,15 мм.

(Измененная редакция, Изм. N 1).

8. Остальные технические требования - по ГОСТ 17166-71.

9. Маркировать: обозначение втулки и товарный знак предприятия-изготовителя.
