ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА ТРАПЕЦЕИДАЛЬНАЯ ОДНОЗАХОДНАЯ

ДИАМЕТРЫ И ШАГИ

Basic norms of interchangeability.

Trapezoidal single-start screw thread.

Diameters and pitches

ГОСТ 24738-81

(СТ СЭВ 639-77)

Группа Г13

Взамен

ГОСТ 9484-73

в части диаметров

и шагов

Постановлением Государственного комитета СССР по стандартам от 30 апреля 1981 г. N 2263 срок введения установлен

с 1 января 1982 года

РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ

М.А. Палей, Г.С. Кудинова

ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

Зам. Министра А.Е. Прокопович

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30 апреля 1981 г. N 2263

1. Настоящий стандарт распространяется на трапецеидальную однозаходную резьбу с профилем по ГОСТ 9484-81 и устанавливает номинальные диаметры и шаги резьбы.

Стандарт полностью соответствует СТ СЭВ 639-77.

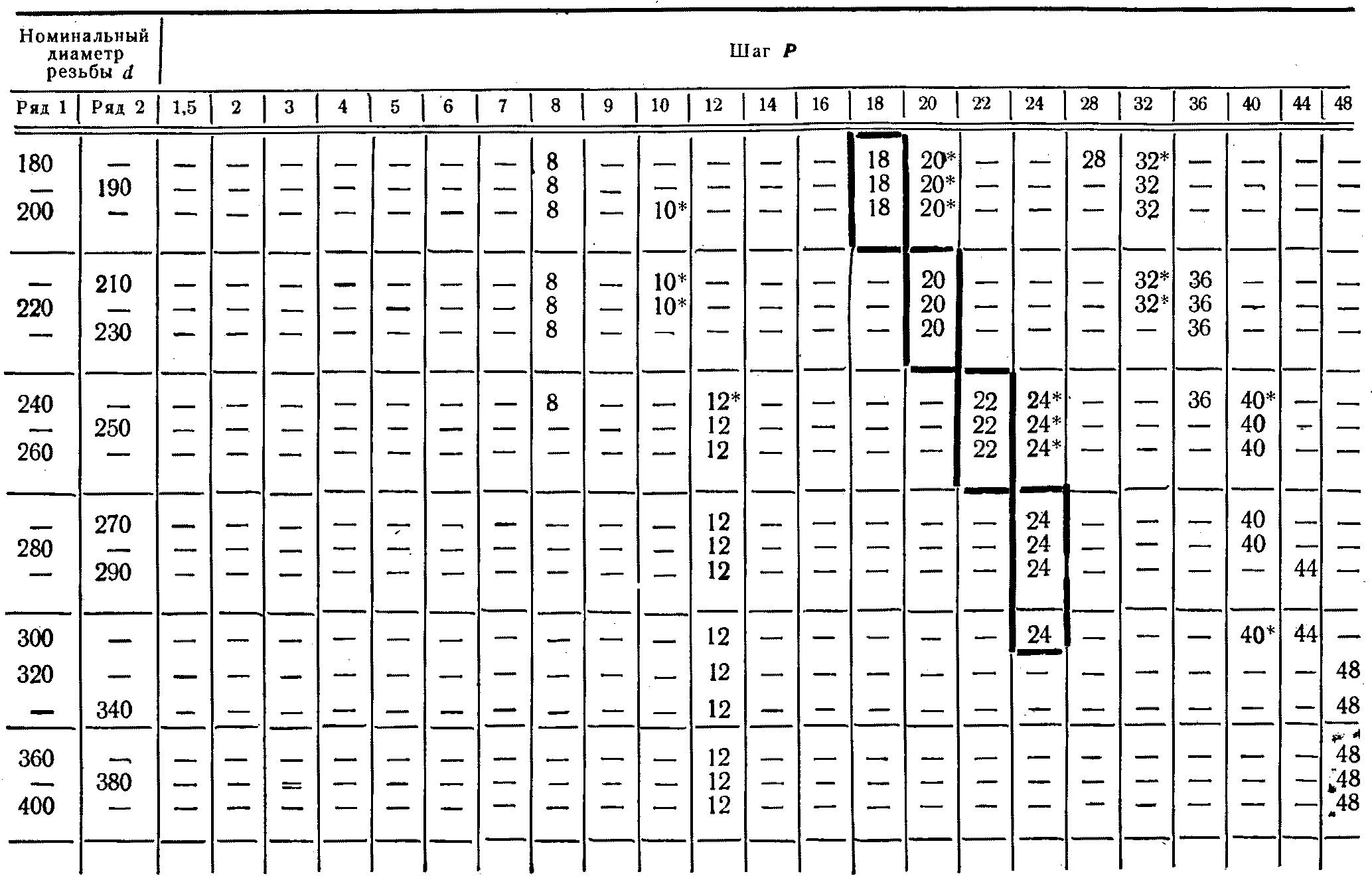

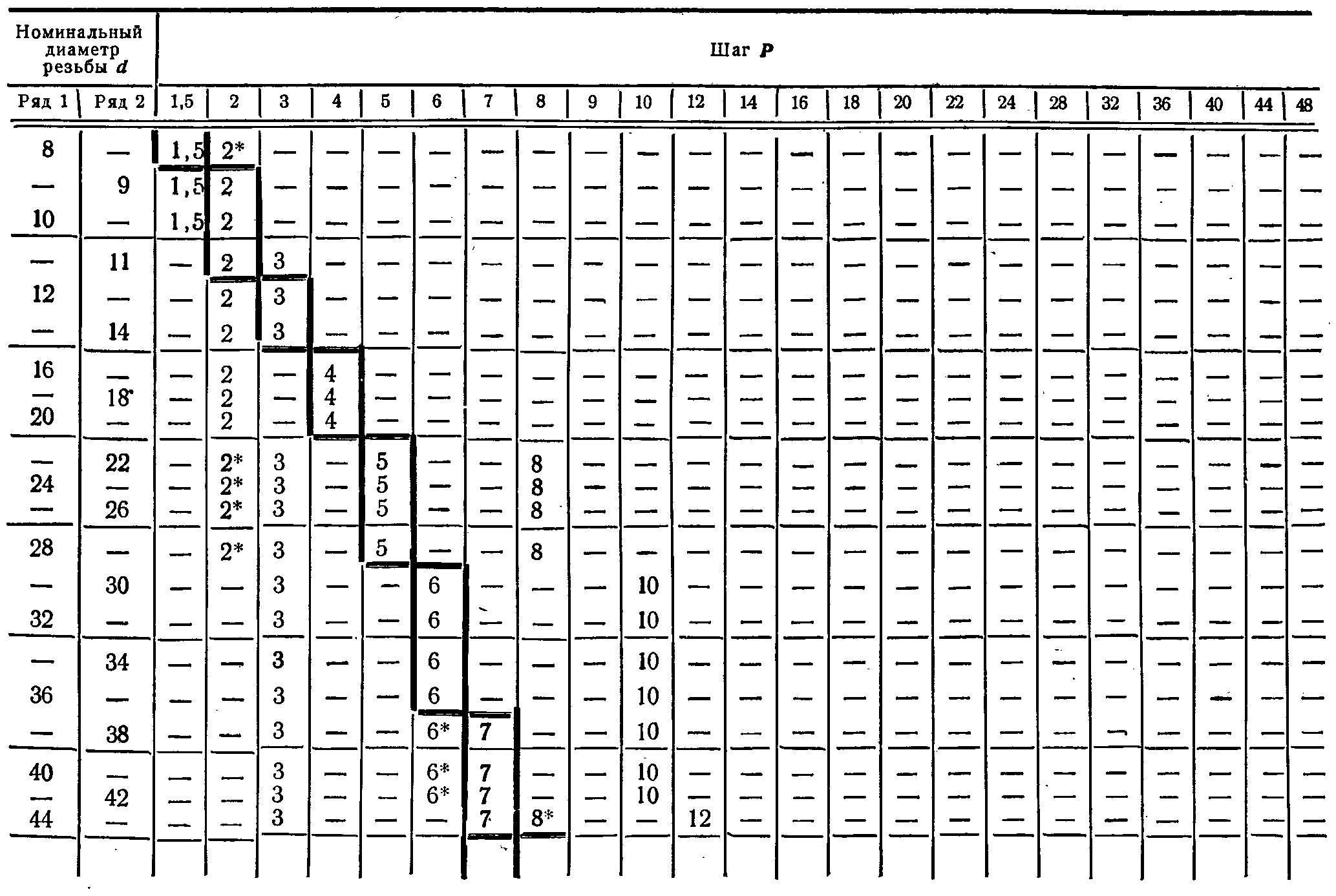

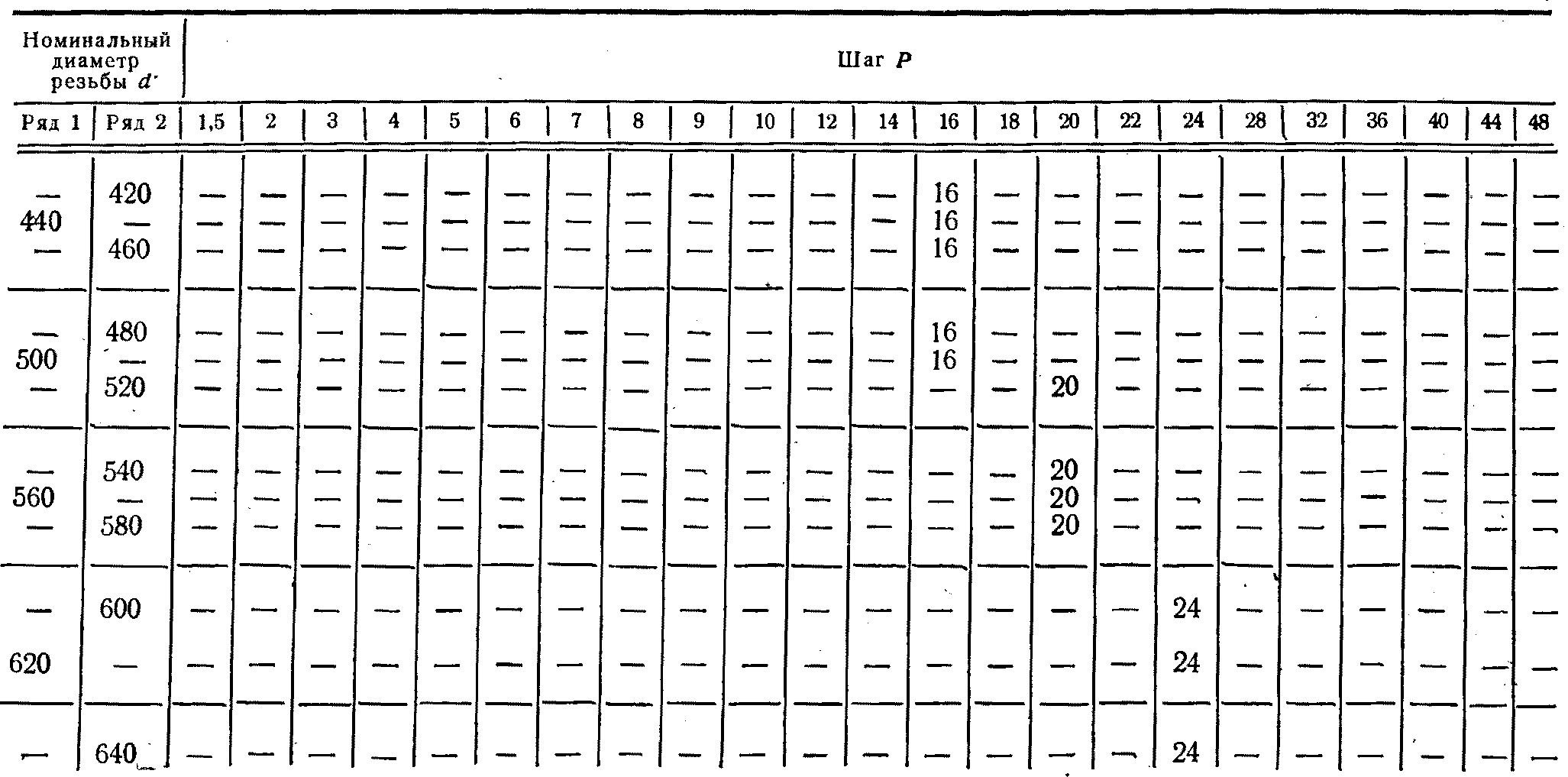

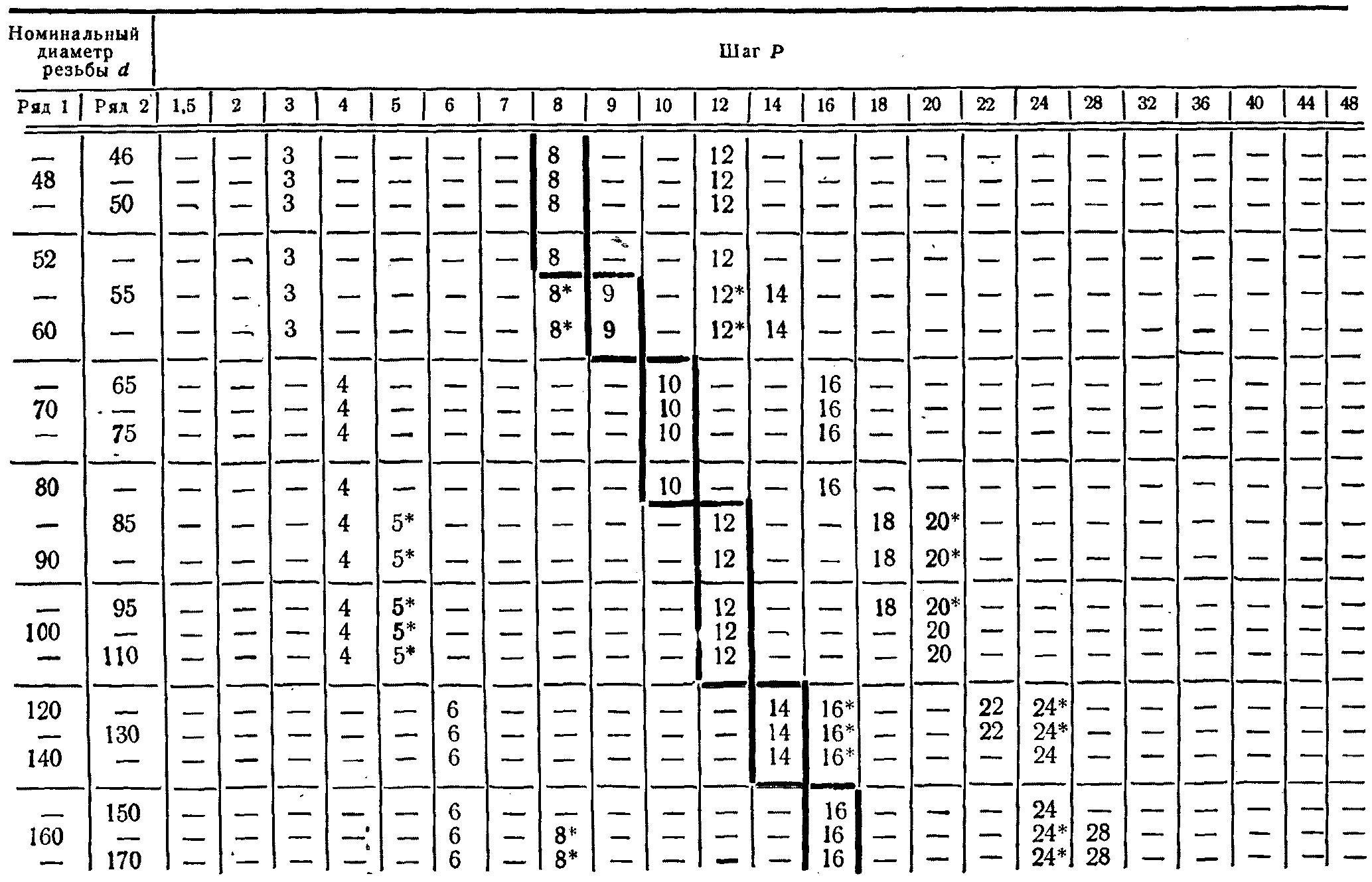

2. Диаметры и шаги резьбы должны соответствовать указанным в таблице.

При выборе диаметров резьбы следует предпочитать первый ряд второму.

мм

Продолжение

мм

Продолжение

мм

Продолжение

мм

Примечания:

1. Шаги, заключенные в рамки, являются предпочтительными при разработке новых конструкций.

2. Шаги, обозначенные звездочкой, не следует применять при разработке новых конструкций.

3. В условное обозначение трапецеидальной однозаходной резьбы должны входить: буквы Tr, номинальный диаметр резьбы, числовое значение шага и буквы LH для левой резьбы.

Пример условного обозначения резьбы номинальным диаметром 32 мм и шагом 6 мм:

Tr 32 x 6

То же, левой резьбы:

Tr 32 x 6LH
