"ГОСТ 12.4.308-2016 (EN 207:2009). Межгосударственный стандарт. Система стандартов безопасности труда. Средства индивидуальной защиты глаз. Очки для защиты от лазерного излучения. Общие технические требования и методы испытаний"
(введен в действие Приказом Росстандарта от 26.12.2016 N 2078-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного перевода на русский язык англоязычной версии европейского стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 сентября 2016 г. N 91-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 декабря 2016 г. N 2078-ст межгосударственный стандарт ГОСТ 12.4.308-2016 (EN 207:2009) введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2017 г.

5 Настоящий стандарт модифицирован по отношению к европейскому стандарту EN 207:2009 "Индивидуальная защита глаз. Фильтры и средства защиты глаз от лазерного излучения. Защитные очки" ("Personal eye-protection - Filters and eye-protection against laser radiation (laser eye-protectors)", MOD) путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ 1.5-2001, а также путем внесения дополнительных положений в разделы 2 и 3, подраздел 5.1, заключенных в рамки из тонких линий. Дополнительные фразы, слова внесены в текст стандарта и выделены курсивом.

Официальный экземпляр европейского стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеется в Федеральном информационном фонде технических регламентов и стандартов.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6) и для увязки с наименованиями, принятыми в существующем комплексе межгосударственных стандартов.

Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, используемым в качестве ссылочных в примененном международном стандарте, приведены в приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

7 Настоящий стандарт подготовлен на основе применения ГОСТ Р 12.4.254-2010 (ЕН 207:1998+А1:2002) <*>

--------------------------------

<*> Приказом Федерального агентства по техническому регулированию и метрологии от 26 декабря 2016 г. N 2018-ст ГОСТ Р 12.4.254-2010 отменен с 1 октября 2017 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт распространяется на светофильтры и очки для защиты от излучения лазеров (далее - защитные очки) в диапазоне длин волн от 180 нм до 1000 мкм.

Настоящий стандарт устанавливает общие технические требования и методы испытаний защитных очков.

Руководство по применению очков для защиты от лазерного излучения приведено в приложении A.

Настоящий стандарт не распространяется на защитные очки, применяемые для юстировки лазеров и лазерных устройств. Требования к ним установлены в ГОСТ EN 208.

Примечание - Прежде чем выбрать светофильтр, отвечающий требованиям настоящего стандарта, следует провести анализ риска согласно приложению A.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

4.1. Требования к спектральному коэффициенту пропускания светофильтров и защитных очков

Спектральный коэффициент пропускания защитных очков для различных степеней защиты от лазерного излучения не должен превышать максимальный спектральный коэффициент пропускания, приведенный в таблице 1, при испытании по 5.2 на длине волны и/или длинах волн, на которой и/или которых светофильтры и защитные очки осуществляют защиту от лазерного излучения.

4.2. Требования к световому коэффициенту пропускания светофильтров

Световой коэффициент пропускания светофильтров защитных очков при применении стандартного источника D₆₅ по ГОСТ 7721 должен составлять не менее 20% при испытании по 5.3, если в информации, поставляемой изготовителем, отсутствует рекомендация по повышению освещенности на рабочем месте.

4.3. Требования к устойчивости к лазерному излучению светофильтров и защитных очков

4.3.1 При испытании по 5.4 светофильтры и защитные очки должны отвечать требованиям 4.1. Светофильтры и защитные очки при воздействии на них лазерного излучения с указанными в таблице 1 параметрами плотности мощности E и энергии излучения W для длительности импульса не менее 10 с и числа импульсов 100 не должны терять своего защитного действия и проявлять индуцированное пропускание. Со стороны светофильтра, обращенной к глазу, под воздействием лазерного излучения не должны отделяться осколки. Небольшие повреждения передней поверхности светофильтра, например локальные оплавления, не считаются проявлением потери устойчивости к излучению при условии сохранения защитных свойств светофильтра.

4.4. Требования к преломляющему действию светофильтров и защитных очков

При испытании по 5.5 максимальные значения преломляющего действия светофильтров и защитных очков без корригирующего эффекта должны соответствовать установленным в таблице 2.

4.5. Требования к качеству материала и чистоте поверхности светофильтров защитных очков

4.5.1 Дефекты материала и поверхности

Качество материала и чистоту поверхности светофильтров определяют в соответствии с 5.6.1. Кроме краевой зоны шириной 5 мм, светофильтры для защиты от лазерного излучения не должны иметь препятствующие целевому применению дефекты материала и поверхности, такие как пузыри, царапины, посторонние включения, помутнения, точки, оттиски формы, ниточные полосы и другие дефекты, обусловленные процессом изготовления. По всей поверхности светофильтров не допускается наличие отверстий.

4.5.2 Приведенный коэффициент яркости

При испытании по 5.6.2 приведенный коэффициент яркости L* светофильтров для защиты от лазерного излучения должен быть не менее 0,50 кд/м²·лк.

4.6. Требования к устойчивости светофильтров и защитных очков к ультрафиолетовому излучению и повышенной температуре

4.6.1 Устойчивость к ультрафиолетовому излучению

4.6.1.1 При воздействии ультрафиолетового излучения по 5.7 светофильтры и защитные очки должны отвечать требованиям 4.1 - 4.5.

Допустимое относительное изменение светового коэффициента пропускания должно быть не более +/- 10%.

4.6.1.2 Спектральный коэффициент пропускания для длин волн лазерного излучения не должен превышать максимальный спектральный коэффициент пропускания для указанной изготовителем степени защиты.

4.6.2 Устойчивость к повышенной температуре

4.6.2.1 После испытания светофильтров и защитных очков в течение 5 ч в климатической камере при температуре (55 +/- 2) °C и относительной влажности воздуха не менее 95%, а также после выдержки не менее 2 ч при комнатной температуре светофильтры и защитные очки должны отвечать требованиям 4.1 - 4.5.

Допустимое относительное изменение коэффициента пропускания должно быть не более +/- 5%.

4.6.2.2 Спектральный коэффициент пропускания для длин волн лазерного излучения не должен превышать максимальный спектральный коэффициент пропускания для указанной изготовителем степени защиты.

4.7. Требования к устойчивости защитных очков к воспламенению

Защитные очки считают устойчивыми к воспламенению, если после проведения испытания на устойчивость к воспламенению по 5.8 ни одна деталь не горит или не продолжает тлеть после удаления стального стержня.

4.8. Требования к полю зрения защитных очков

При испытании согласно 5.9 защитные очки должны иметь в вертикальном и горизонтальном направлениях свободное поле зрения не менее 40° для каждого глаза (см. рисунок 1).

4.9. Требования к конструкции светофильтров и защитных очков

4.9.1 В конструкции светофильтров должно быть предусмотрено, чтобы при испытаниях согласно 5.4 и 5.10.1 со стороны светофильтра, обращенной к глазу, не отделялись осколки. Если светофильтр состоит из нескольких разъемных частей, то их соединение должно быть надежным и не должно допускать произвольного изменения их взаимного расположения.

4.9.2 Части защитных очков, находящиеся в контакте с кожей человека должны быть изготовлены из материалов, не вызывающих раздражение кожи.

4.10. Требования к оправам защитных очков

4.10.1 Светофильтры, вставленные в оправу защитных очков, не должны быть сменными.

4.10.2 В конструкции оправы должно быть предусмотрено недопущение случайного попадания лазерного излучения с боков. Это условие выполняется, если для горизонтального углового диапазона от минус 50° (со стороны носа) до плюс 90° (со стороны виска) вертикальная защита обеспечивается в следующих пределах, градусы:

- верхний угловой предел составляет: ;

- нижний угловой предел составляет: .

4.11. Требования к механической прочности светофильтров и защитных очков

4.11.1 Общие (обязательные) требования

Светофильтры должны иметь толщину не менее 1,4 мм или удовлетворять требованию к минимальной прочности по ГОСТ 12.4.253 (пункт 5.2.5) или специальным требованиям 4.11.2. Оправы должны удовлетворять требованиям к повышенной механической прочности по ГОСТ 12.4.253 (пункт 5.2.6).

4.11.2 Специальные (необязательные) требования

Если производителем заявлено, что светофильтры и защитные очки должны отвечать требованиям к повышенной механической прочности или устойчивости к воздействию высокоскоростных частиц, то они должны удовлетворять требованиям ГОСТ 12.4.253 (пункт 5.2.6) или ГОСТ 12.4.253 (пункт 5.3.2), соответственно.

5.2. Общие требования к определению спектрального коэффициента пропускания

5.2.1 Спектральный коэффициент пропускания светофильтров для защиты от лазерного излучения до 10^-7 определяют с помощью прецизионного спектрофотометра серии Lambda (фирма Perkin Elmer, США) при перпендикулярном падении излучения по методикам, утвержденным в установленном порядке. Спектральный коэффициент пропускания светофильтров для защиты от лазерного излучения от 10^-7 до 10^-10 определяют с применением конкретных типов лазеров при соответствующей длине волны излучения, плотностью мощности или энергии, приведенными в таблице 1.

У светофильтров для защиты от лазерного излучения в диапазоне длин волн 400 - 1400 нм с коэффициентом пропускания, зависящим от угла падения излучения (интерференционные фильтры), измерения проводят поляризованным излучением при углах падения излучения от 0° до 30°.

У светофильтров для защиты от лазерного излучения на других длинах волн измерения проводят поляризованным излучением при углах падения излучения от 0° до 90°.

5.2.2 Степень защиты светофильтра определяют по максимальному измеренному спектральному коэффициенту пропускания.

5.2.3 Результаты испытаний (определений) оценивают по 4.1.

5.3. Общие требования к определению светового коэффициента пропускания

5.3.1 Световой коэффициент пропускания рассчитывают по формуле пункта 3.3, используя измеренные в диапазоне длин волн от 380 до 780 нм значения спектральных коэффициентов пропускания светофильтров при перпендикулярном падении излучения и данные ГОСТ 12.4.253 (приложение Б) для источника D₆₅ .

5.3.2 Результаты испытаний (определений) оценивают по 4.2.

5.4. Общие требования к испытанию светофильтров и защитных очков на устойчивость к лазерному излучению

5.4.1 Испытания светофильтров и защитных очков на устойчивость к лазерному излучению проводят с применением конкретных типов лазеров с длинами волн излучения, плотностью мощности или энергии, приведенными в таблице 1.

В процессе действия лазерного излучения необходимо измерять спектральный коэффициент пропускания при соответствующей длине волны лазерного излучения.

5.4.2 В случае испытания оправы защитных очков испытание действия лазерного излучения проводят на ее части с минимальной толщиной (за исключением наголовных лент).

5.4.3 При длительности импульса излучения менее 1 нс диаметр лазерного пучка излучения d₆₃ (приложение A, раздел A.2) должен быть не менее 0,5 мм. При длительности импульса излучения более 1 нс диаметр лазерного пучка излучения должен составлять не менее 2 мм.

5.4.4 Диаметр лазерного пучка излучения d₆₃ можно выбирать в интервале между 0,5 и 2,0 мм, если величины E_d/E_h или W_d/W_n, вычисляемые по формуле (1), больше единицы:

где a₀ = 0,769, a₁ = 18,29, a₂ = 0,4778 - для светофильтров из стекла или светофильтров, содержащих стекло;

a₀ = 1,00, a₁ = 5,66, a₂ = 0,4498 - для светофильтров из пластмассы;

E_d, W_d - значения плотности мощности или энергии излучения при диаметре пучка излучения d;

E_n, W_n - номинальные значения этих величин, указанные в НД на лазер конкретного типа.

В случае прямоугольного поперечного сечения пучка указанные размеры действительны для короткой стороны прямоугольника.

5.4.5 Условия испытаний светофильтров и защитных очков на устойчивость к лазерному излучению приведены в таблице 4.

Все светофильтры для защиты от лазерного излучения испытывают с лазером типа D. Если отсутствует лазер непрерывного режима работы с требуемой длиной волны излучения, то можно использовать импульсный лазер с частотой повторения импульсов не менее 5 Гц. Если требуется дополнительная защита от излучения лазеров типов I, R или M, то светофильтры и защитные очки необходимо испытывать с использованием соответствующего типа лазера при соответствующих условиях испытаний.

5.4.6 Результат испытаний оценивают по 4.3.

5.5. Испытание светофильтров и защитных очков на преломляющее действие

5.5.1 Испытание светофильтров и защитных очков на преломляющее действие проводят по ГОСТ 12.4.309.2 (подразделы 5.1 и 5.2).

5.5.2 Результаты оценивают по таблице 2.

5.6. Оценка качества материала и чистоты поверхности

5.6.1 Оценка дефектов материала и поверхности

5.6.1.1 Оценку дефектов материала и поверхности проводят в соответствии с ГОСТ 12.4.309.2 (подраздел 5.6).

Примечание - Особенно тщательной проверке подлежат светофильтры с тонкими слоями, т.к. при повреждении слоя, например царапинами или отверстиями, может быть нарушено защитное действие.

5.6.1.2 Результаты оценивают по 4.5.1.

5.6.2 Испытание приведенного коэффициента яркости

5.6.2.1 Испытание приведенного коэффициента яркости проводят в соответствии с ГОСТ 12.4.309.2 (подраздел 5.5).

5.6.2.2 Результаты оценивают в соответствии с 4.5.2.

5.7. Испытание на устойчивость к ультрафиолетовому излучению и повышенной температуре

5.7.1 Испытание на устойчивость к ультрафиолетовому излучению проводят в соответствии с ГОСТ 12.4.309.2 (подраздел 6.5).

5.7.2 При проведении испытаний применяют ксеноновую лампу мощностью 450 Вт, время воздействия составляет (50 +/- 0,2) ч.

5.7.3 Результаты оценивают в соответствии с 4.6.1.

5.7.4 Испытание на устойчивость к повышенной температуре проводят в соответствии с ГОСТ 12.4.309.2 (подраздел 6.4).

5.7.5 Результаты оценивают в соответствии с 4.6.2.

5.8. Испытание на устойчивость к воспламенению

5.8.1 Испытание на устойчивость к воспламенению проводят в соответствии с ГОСТ 12.4.309.2 (подраздел 6.6).

5.8.2 Результаты оценивают в соответствии с 4.7.

5.9. Испытание поля зрения

5.9.1 Общие требования

5.9.1.1 Величину поля зрения испытывают периметром с помощью контрольного макета головы, выбираемого испытателем по ГОСТ 12.4.309.2 (приложение А).

5.9.1.2 Допускается проводить испытание поля зрения другими методами при условии соблюдения требований 4.8.

5.9.2 Требования к средствам испытания, испытательному оборудованию

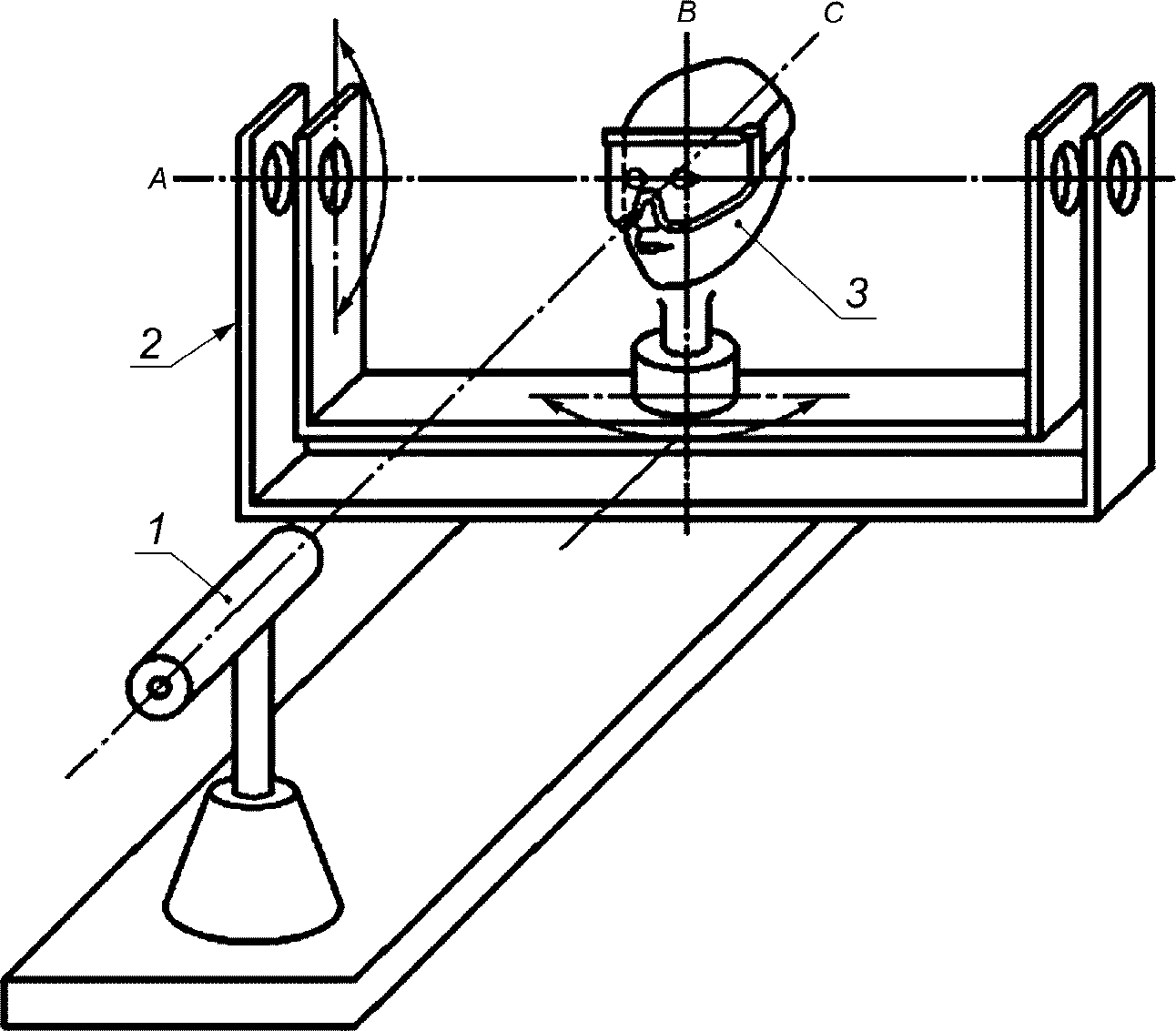

5.9.2.1 Испытание поля зрения проводят на установке, принципиальная схема которой приведена на рисунке 1.

5.9.2.2 В качестве источника излучения применяют лазер с диаметром пучка излучения не более 5 мм. Пучок излучения, исходящий из лазера, должен быть направлен вдоль оси C.

5.9.2.3 Оси вращения A и B и оптическая ось C должны пересекаться на передней поверхности одного глаза.

5.9.3 Подготовка и проведение испытания, оценка результата испытания

5.9.3.1 Устанавливают контрольный макет головы с защитными очками без светофильтров таким образом, чтобы оптическая ось пучка излучения лазера проходила через центр испытуемого глаза на контрольном макете головы.

5.9.3.2 При повороте вокруг оси A разность угловых положений, при которых пучок излучения не попадает в глаз, образует вертикальное поле зрения.

При повороте вокруг оси B разность угловых положений при боковом перекрытии пучка излучения и направлении линии зрения макета головы параллельно оптической оси C образует половину горизонтального поля зрения.

5.9.3.3 Результаты испытания оценивают в соответствии с 4.8.

5.10. Оценка конструкции светофильтров и защитных очков

Оценку конструкции светофильтров и защитных очков проводят визуально на соответствие требованиям 4.9.

5.11. Испытание оправ защитных очков

5.11.1 Проверку соответствия требованиям по 4.10.1 проводят визуально путем осмотра светофильтров.

5.11.2 Проверку соответствия требованиям по 4.10.2 проводят методом испытания поля зрения по 5.9.

5.11.3 Нулевые значения углов и достигнуты, если оси A, B и C по рисунку 1 расположены перпендикулярно друг к другу.

5.12. Общие требования к испытанию на механическую прочность

6.1 Информация, предоставляемая изготовителем защитных очков, должна быть изложена на языке страны, в которую поставляют защитные очки, в виде инструкции по применению защитных очков. В инструкции на защитные очки должны быть приведены следующие данные:

a) световой коэффициент пропускания в процентах;

b) рекомендации по увеличению освещенности рабочего места при световом коэффициенте пропускания светофильтров менее 20%;

c) предупреждение о необходимости проверки пользователем наличия затруднений распознавания световых предупредительных сигналов или символов при наличии цветных светофильтров;

d) указание о том, что светофильтры для защиты от лазерного излучения должны защищать только от случайного (непредвиденного) облучения и что в качестве исходного значения времени воздействия для оценки их предельных параметров при испытаниях на устойчивость к лазерному излучению принято максимальное время воздействия 10 с;

e) указание о том, что защитные очки и светофильтры предназначены для защиты от лазерного излучения;

f) пояснение примененных в маркировке условных обозначений;

g) указание о том, что предельные значения согласно приложению A по сравнению с предельными значениями согласно [1] округлены в безопасную сторону. Если пользователь хочет использовать значения согласно [1], он должен проверить, достаточно ли высока устойчивость защитных очков к лазерному излучению для предусмотренной цели применения;

h) указания способа чистки защитных очков и светофильтров;

i) предупреждение о том, что поврежденные защитные очки подлежат замене.

6.2 В инструкции по применению должно быть указано на то, что случайное отражение лазерного излучения, например отражение от зеркальных частей (также от очков) или нарушение регулировки оптических элементов могут быть причиной возникновения опасности.

6.3 В инструкции по применению должно быть указано, что все, кто находится в зонах, в которых существует возможность облучения опасным лазерным излучением, должны носить защитные очки.

6.4 Изготовитель должен поставлять со светофильтром для защиты от лазерного излучения или защитными очками дополнительную информацию в виде таблиц зависимости спектрального коэффициента пропускания от длины волны или спектральные кривые пропускания.

Каждое изделие должно иметь маркировку, которую наносят непосредственно на изделие, или на трудноудаляемую этикетку. Маркировка должна содержать следующую информацию:

наименование изделия (при наличии - наименование модели, кода, артикула);

наименование изготовителя и (или) его товарный знак (при наличии);

защитные свойства;

размер (при наличии);

обозначение документа, требованиям которого должно соответствовать изделие;

знак обращения на рынке;

дату (месяц, год) изготовления или дату окончания срока годности, если она установлена;

сведения о классе защиты и климатическом поясе, в котором могут применяться изделия (при необходимости);

сведения о способах ухода и требованиях к утилизации;

сведения о документе, в соответствии с которым изготовлено изделие;

другую информацию в соответствии с документацией изготовителя.

Информация должна наноситься любым рельефным способом (в том числе тиснение, шелкография, гравировка, литье, штамповка) либо трудноудаляемой краской непосредственно на изделие или на трудноудаляемую этикетку, прикрепленную к изделию. Допускается нанесение информации в виде пиктограмм, которые могут использоваться в качестве указателей опасности или области применения изделия. Информация должна быть легко читаемой, стойкой при хранении, перевозке, реализации и использовании продукции по назначению в течение всего срока годности, срока службы и (или) гарантийного срока хранения.

Маркировка должна быть разборчивой, легкочитаемой и нанесена на поверхность изделия (этикетки), доступную для осмотра без снятия упаковки.

7.1. Защитные очки

Для идентификации защитных очков на светофильтры или на оправу должна быть нанесена следующая информация:

a) длина волны или диапазон длин волн в нанометрах, при которых защитные очки выполняют защитную функцию;

b) условия испытания согласно таблице 4;

c) степень защиты согласно таблице 1.

Если защита обеспечивается очками в одном или нескольких спектральных диапазонах, то самая низкая степень защиты должна быть указана в соответствующем спектральном диапазоне;

d) знак идентификации изготовителя;

e) если защитные очки отвечают требованию к механической прочности согласно пункту 4.11, то необходимо дополнительно нанести одно из условных обозначений в соответствии с ГОСТ 12.4.309.2 (раздел 6);

f) если маркировка наносится на светофильтры для защиты от лазерного излучения, применяемые в качестве смотровых стекол, то она не должна ухудшать прозрачность и нарушать их защитное действие.

7.2. Маркировка защитных очков, предназначенных для использования с различными типами лазеров

Маркировка строится так, как показано в примере 4.

При этом символы имеют то же значение, что и в предыдущих примерах.

7.3. Светофильтры для защиты от лазерного излучения

7.3.1 Так как светофильтры в защитных очках не являются сменными, то их отдельная маркировка не требуется, если маркировка нанесена на оправу.

7.3.2 Маркировка светофильтров для смотровых окон в устройствах экранирования и лазерных приборах проводится по 7.1.

В приложении A приведены рекомендации по выбору защитных очков от лазерного излучения в соответствии с типом лазера и условиями эксплуатации.

Перед выбором защитных очков необходимо провести анализ риска путем применения контрольных мер по снижению риска насколько это возможно. Контрольные меры приведены в ГОСТ 31381 и [1].

Светофильтры для смотровых окон должны быть выбраны так, чтобы они могли выдерживать падающее на них лазерное излучение до тех пор, пока оно может действовать.

A.1 Типы лазеров

По длительности воздействия и длительности импульса излучения различают несколько типов лазеров. Ввиду тех или иных физических или биологических факторов приведенные в таблице 1 предельные значения для различных типов лазеров не могут быть точно соблюдены и поэтому их следует рассматривать только как рекомендуемые.

A.2 Определение степени защиты

При расчетах плотности мощности (формула A.2) площадь поперечного сечения лазерного пучка излучения (диаметр лазерного пучка излучения d₆₃) определяют как площадь круга, содержащего 63% энергии или мощности излучения. При некруглой форме лазерного пучка излучения площадь поперечного сечения лазерного пучка излучения определяют как площадь прямоугольника, содержащего 63% энергии или мощности излучения.

A.2.1 Лазер непрерывного режима работы (тип D)

Плотность мощности W лазерного пучка излучения вычисляют по мощности лазера P и площади поперечного сечения лазерного пучка (или граничной поверхности) A по формуле

Определяют необходимую степень защиты, которая соответствует длине волны лазера с помощью столбца D таблицы 1.

A.2.2 Лазер импульсного режима работы (типы I и R)

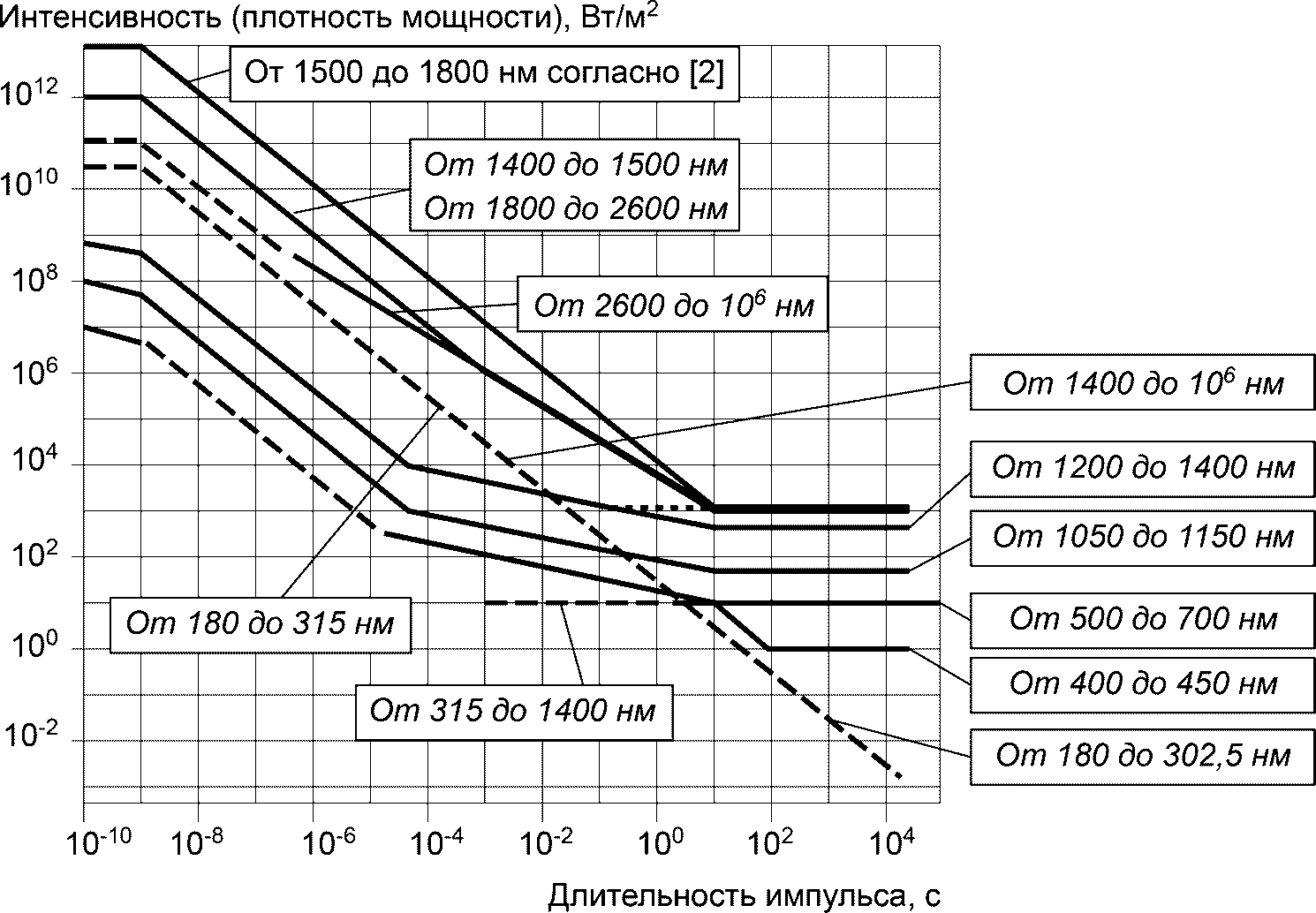

В соответствии с [1] максимально допустимое излучение для длин волн от 315¹⁹ до 10⁶ нм определяется выполнением одного из требований перечислений a), b) или c), которое представляет максимальное ограничение. Для длин волн менее 315¹⁹ нм максимально допустимое облучение определяется выполнением одного из требований перечисления a) или b), которое представляет максимальное ограничение:

a) облучение каждым одиночным импульсом последовательности импульсов не должно превышать максимально допустимое облучение одиночного импульса;

b) средняя интенсивность облучения для последовательности импульсов длительностью не должна превышать максимально допустимое облучение для одиночного импульса длительностью ;

c) облучение каждым одиночным импульсом последовательности импульсов не должно превышать максимально допустимое облучение для одиночного импульса, умноженное на корректирующий коэффициент C₅.

При этом C₅ = N^-1/4 (N - число импульсов в течение ожидаемой длительности облучения ).

Если частота повторения импульсов лазера - v, то общее число импульсов N в течение ожидаемой длительности облучения , которая в настоящем стандарте принимается равной 10 с, будет равно:

Вследствие этого для лазера импульсного режима работы степень защиты следует определять согласно A.2.2.1 или A.2.2.2 и дополнительно согласно A.2.1. В некоторых случаях оба эти определения могут привести к различным степеням защиты. В таком случае применяют более высокую степень защиты из числа полученных при расчетах.

A.2.2.1 Длительность импульса более 10^-9 (типы I и R)

Плотность энергии H лазерного пучка вычисляют по энергии импульса Q и площади поперечного сечения пучка (или граничной поверхности) A по формуле

Для лазера с диапазоном длин волн 315¹⁹ - 10⁶ нм необходимо умножить данное значение плотности энергии H на N^1/4.

Степень защиты для H' определяют по длине волны и типу лазера в столбце I или R (см. таблицу 1).

A.2.2.2 Лазер импульсного режима работы с синхронизацией мод: длительность импульса менее 10^-9 с (тип M).

Расчет можно провести согласно A.2.1. В качестве мощности лазера P берут пиковую мощность у одиночных импульсов. Кроме того, H' можно вычислить, как описано в A.2.2, для лазера с диапазоном длин волн 315¹⁹ - 1400 нм, а затем определить необходимую степень защиты по таблице 1.

A.3 Временной базис

Защитные очки согласно таблице 1 не предназначены для того, чтобы продолжительное время смотреть на лазерный пучок. Защита в отношении пропускания излучения (ослабление лазерного пучка) для длин волн свыше 315¹⁹ нм рассчитана на длительности облучения 10 и 30000 с. В обоих случаях устойчивость к лазерному излучению испытывается в течение 10 с.

Если в особых случаях для длин волн свыше 315¹⁹ нм пользователь хотел бы взять за основу временной базис, который превышает 10 с, то при соблюдении предельных величин, указанных в [1], он должен выбрать соответственно более высокие степени защиты.

A.4 Светофильтры в приборах

Светофильтры для защиты от лазерного излучения согласно настоящему стандарту допускается применять в качестве смотровых окон в устройствах экранирования и лазерных приборах. В соответствии с применяемым временным базисом (см. раздел A.3) и условиями испытаний (см. 4.3) они должны защищать, главным образом, от случайного облучения.

Если лазерное излучение должно быть ослаблено ниже предельного значения для продолжительного облучения, то при соблюдении требований [1], следует применять светофильтр с соответственно более высокой степенью защиты.

Изготовитель прибора должен обеспечивать устойчивость к лазерному излучению смотрового окна в течение всего срока эксплуатации.

B.1 Предельные значения допустимого облучения и временной базис

Минимально допустимое облучение роговицы глаза установлено в [1]. Предельные значения допустимого облучения имеют сложную зависимость от времени и длины волны. Поэтому в настоящем стандарте используют упрощенный набор чисел, который либо совпадает с этими предельными значениями, либо округлен в безопасную сторону. При этом в диапазоне длин 180 - 315 нм были использованы допустимые предельные значения для продолжительности облучения 30000 с, а обычно допустимые предельные значения применяют при продолжительности 10 с. Округленные значения приведены в таблице B.1. На рисунке B.1 приведено сравнение величин из [1] с величинами из таблицы B.1.

Для лазера импульсно-периодического режима работы см. A.2.2 (приложение A) и [1].

B.2 Предельный диаметр пучка излучения

Диаметры, по которым следует усреднять при расчете плотности мощности или энергии лазерного пучка, установлены в [1]. В диапазоне длин волн 315¹⁹ - 1400 нм это будет диаметр 7 мм, что соответствует площади 38,5 мм². Так как в этом диапазоне длин волн многие типичные лазеры (например, аргоновый лазер, гелий-неоновый лазер, лазер на иттриево-алюминиевом гранате с неодимом) имеют диаметр пучка излучения приблизительно 1 мм, то плотность мощности или энергии в их пучке излучения будет существенно выше, чем было бы достигнуто при усреднении по вышеуказанной площади. Если при расчете плотности энергии или мощности берется фактический диаметр пучка, то при выборе степеней защиты согласно приложению A потребовалась бы более высокая степень защиты. Так как светофильтры для защиты от лазерного излучения не имеют ограничений в отношении поглощения, а имеющиеся ограничения касаются устойчивости к лазерному излучению, то в настоящем стандарте при расчете плотности мощности или энергии используют фактический диаметр пучка.

Обычно для расчета берется минимально достижимый диаметр пучка излучения.

При расхождении лазерного пучка (например, концов световодов или диодных лазеров) за основу расчетов плотности мощности или энергии следует принимать диаметр пучка на расстоянии 10 см от точки расхождения.

B.3 Угловая зависимость

Измерение угловой зависимости спектрального коэффициента пропускания светофильтров для интервала длин волн 400 - 1400 нм ограничено угловым диапазоном 0° - 30°. Это ограничение обусловлено тем, что фиксация предмета движением глаз человека осуществляется при максимальном угле зрения 15°. Предмет, который появляется перед глазом человека под углом зрения более 15°, требует для его фиксации поворота головы.

C.1 Европейский региональный стандарт EN 207 разработан по поручению, данному Европейскому Комитету по стандартизации CEN Европейской Комиссией и Европейской Ассоциацией Свободной Торговли, и поддерживает основополагающие требования Директивы 89/686/EEC.

Предупреждение: Для изделий, которые относятся к области применения настоящего стандарта, могут применяться другие требования и другие директивы ЕС.

Список поддерживаемых требований директивы 89/686/EEC представлен в таблице C.1.

C.2 Соответствие очков для защиты от лазерного излучения требованиям разделов настоящего стандарта дает возможность соблюсти важные основополагающие требования указанной директивы и соответствующих предписаний Европейской Ассоциации Свободной Торговли.
