"ГОСТ EN 207-2021. Межгосударственный стандарт. Система стандартов безопасности труда. Средства индивидуальной защиты глаз. Очки для защиты от лазерного излучения. Общие технические требования. Методы испытаний"
(введен в действие Приказом Росстандарта от 27.10.2021 N 1335-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2021 г. N 143-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 октября 2021 г. N 1335-ст межгосударственный стандарт ГОСТ EN 207-2021 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2022 г.

5 Настоящий стандарт идентичен европейскому стандарту EN 207:2017 "Средства индивидуальной защиты глаз. Светофильтры и очки для защиты от лазерного излучения (средства индивидуальной защиты от лазерного излучения)" ["Personal eye-protection equipment - Filters and eye-protectors against laser radiation (laser eye-protectors)", IDT].

Европейский стандарт разработан Техническим комитетом CEN/TK 85 "Средства защиты глаз".

Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6) и для увязки с наименованиями, принятыми в существующем комплексе межгосударственных стандартов.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВЗАМЕН ГОСТ 12.4.308-2016 (EN 207:2009)

7 Некоторые элементы настоящего стандарта могут являться объектами патентных прав

Настоящий стандарт распространяется на очки для защиты от случайного воздействия лазерного излучения в диапазоне длин волн от 180 нм до 1000 мкм, как установлено в EN 60825-1:2007. Настоящий стандарт устанавливает общие технические требования, методы испытаний защитных очков и требования к маркировке.

Руководство по выбору и применению очков и светофильтров для защиты от лазерного излучения приведено в приложении B.

Настоящий стандарт не распространяется на средства защиты от преднамеренного воздействия лазерного излучения.

Также на очки для защиты от лазерного излучения при юстировке распространяется EN 208.

Прежде чем выбрать светофильтр, отвечающий требованиям настоящего стандарта, следует провести анализ риска согласно приложению B.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

EN 166:2001, Personal eye-protection - Specifications (Средства индивидуальной защиты глаз. Общие технические требования)

EN 167:2001, Personal eye-protection - Optical test methods (Средства индивидуальной защиты глаз. Оптические методы испытаний)

EN 168:2001, Personal eye-protection - Non-optical test methods (Средства индивидуальной защиты глаз. Неоптические методы испытаний)

EN 60825-1:2007 <1>, Safety of laser products - Part 1: Equipment classification and requirements (IEC 60825-1:2007) [Безопасность лазерных изделий. Часть 1. Классификация оборудования и требования (IEC 60825-1:2007)]

--------------------------------

<1> Действует IEC 60825-1:2014 "Безопасность лазерных изделий. Часть 1. Классификация оборудования и требования". Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

ISO 11664-1:2007 <1>, Colorimetry - Part 1: CIE standard colorimetric observers (Колориметрия. Часть 1. Стандартные колориметрические наблюдатели МКО)

--------------------------------

<1> Действует ISO/CIE 11664-1:2019 "Колориметрия. Часть 1. Стандартные колориметрические наблюдатели МКО". Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

ISO 11664-2:2007, Colorimetry - Part 2: CIE standard illuminants (Колориметрия. Часть 2. Стандартные источники света CIE)

Спектральный коэффициент пропускания, измеренный в соответствии с 4.2 на длине(ах) волны(н) или для диапазона(ов) длин волн, на которой(ых) защитные очки обеспечивают защиту от лазерного излучения, не должен превышать максимальных значений, приведенных в таблице 1, для различных степеней защиты от лазерного излучения.

Световой коэффициент пропускания светофильтров защитных очков при применении стандартного источника света D65 (см. ISO 11664-2:2007) должен составлять не менее 20% при испытании в соответствии с 4.3. Световой коэффициент пропускания может быть менее 20%, если информация, предоставляемая изготовителем, содержит рекомендации по повышению освещенности на рабочем месте в соответствии с 5.

При испытании в соответствии с 4.4 светофильтры и оправы защитных очков должны отвечать требованиям 3.1. Светофильтры и оправы защитных очков при воздействии на них лазерного излучения с указанными в таблице 1 параметрами плотности мощности (E) и энергии излучения (H) не должны терять своего защитного действия и проявлять индуцированное пропускание. Со стороны светофильтра, обращенной к глазу, под воздействием лазерного излучения не должны отделяться осколки. Небольшие повреждения передней поверхности светофильтра, например локальные оплавления, не считаются проявлением потери устойчивости к излучению при условии сохранения защитных свойств светофильтра.

При испытании в соответствии с 4.5 максимальные значения сферической рефракции, астигматизма и разности призматического действия светофильтров и защитных очков без корригирующего эффекта должны соответствовать требованиям таблицы 2.

Качество материала и чистоту поверхности светофильтров определяют в соответствии с 4.6.1.

Кроме краевой зоны шириной 5 мм, светофильтры для защиты от лазерного излучения не должны иметь препятствующие целевому применению дефекты материала и поверхности, такие как пузыри, царапины, посторонние включения, помутнения, точки, оттиски формы, ниточные полосы и другие дефекты, обусловленные процессом изготовления. По всей поверхности светофильтров не допускается наличие отверстий.

При испытании в соответствии с 4.6.2 светорассеяние l* светофильтров для защиты от лазерного излучения не должно превышать

При воздействии ультрафиолетового излучения в соответствии с 4.7.1 светофильтры и защитные очки должны отвечать требованиям 3.1, 3.2, 3.4 и 3.5. Допустимое относительное отклонение светового коэффициента пропускания не должно превышать

Спектральный коэффициент пропускания для длин волн лазерного излучения не должен превышать максимальный спектральный коэффициент пропускания для указанной изготовителем степени защиты.

После воздействия повышенной температуры в соответствии с 4.7.2 светофильтры и защитные очки должны отвечать требованиям 3.1, 3.2, 3.4 и 3.5. Допустимое относительное отклонение коэффициента пропускания не должно превышать

Спектральный коэффициент пропускания для длин волн лазерного излучения не должен превышать максимальный спектральный коэффициент пропускания для указанной изготовителем степени защиты.

Светофильтры и оправы защитных очков не должны воспламеняться или тлеть после испытаний в соответствии с 4.8.

При испытании в соответствии с 4.9 защитные очки должны иметь в вертикальном и горизонтальном направлениях свободное поле зрения не менее 40° для каждого глаза (см. рисунок 1).

В конструкции светофильтров должно быть предусмотрено, чтобы при испытаниях в соответствии с 4.4 с последующим визуальным осмотром со стороны светофильтра, обращенной к глазу, не отделялись осколки. Если светофильтр состоит из нескольких разъемных частей, то их соединение должно быть надежным и не допускать произвольного изменения их взаимного расположения.

Светофильтры, вставленные в оправу защитных очков, не должны быть сменными. Исключение возможно, если защита от лазерного излучения определяется только светофильтром (светофильтрами) и оправа не попадает в диапазон, описанный ниже. В этом случае маркировку наносят непосредственно на светофильтр(ы), и требования к тому, чтобы оправа удовлетворяла требованиям 3.3 по устойчивости к лазерному излучению, отсутствуют.

Конструкцией оправы должно быть предусмотрено недопущение случайного попадания лазерного излучения с боков. Это условие выполняется, если для горизонтального углового диапазона от минус 50° (со стороны носа) до плюс 90° (со стороны виска) вертикальная защита обеспечивается в следующих пределах, градусы:

- верхний угловой предел составляет:

- нижний угловой предел составляет:

Испытания проводят в соответствии с 4.10.

Светофильтры для защиты от лазерного излучения должны удовлетворять требованию к минимальной прочности в соответствии с EN 166:2001 (пункт 7.1.4.1).

Оправы защитных очков должны удовлетворять требованиям к прочности в соответствии с EN 166:2001 (пункт 7.1.4.2 или 7.2.2).

Если изготовителем заявлено, что светофильтры и защитные очки должны отвечать требованиям к повышенной механической прочности или устойчивости к воздействию высокоскоростных частиц, то они должны удовлетворять требованиям EN 166:2001 (пункт 7.1.4.2 или 7.2.2 соответственно).

Если светофильтры и очки для защиты от лазерного излучения предназначены также для защиты от механических воздействий (повышенная прочность или устойчивость к воздействию высокоскоростных частиц), они должны соответствовать требованиям EN 166:2001 (пункт 7.1.4.2 или 7.2.2).

Порядок проведения испытаний, приведенный в таблице 3, применяют к испытаниям светофильтров, оправ и защитных очков в сборе. Последовательность испытаний от 1 до 9 и от 13 до 16 может быть изменена. Для проведения испытаний требуется не менее 16 светофильтров или восьми защитных очков в сборе. Если необходимо провести испытания для нескольких длин волн (диапазонов длин волн) или условий испытаний в соответствии с 4.4 и/или несколькими дополнительными требованиями, то может потребоваться более 16 образцов.

Спектральный коэффициент пропускания определяют при нормальном падении излучения. У светофильтров для защиты от лазерного излучения в диапазоне длин волн 400 - 1400 нм с коэффициентом пропускания, зависящим от угла падения излучения (интерференционные светофильтры), измерения проводят поляризованным излучением при углах падения излучения от 0° до 30°. У светофильтров для защиты от лазерного излучения на других длинах волн измерения проводят поляризованным излучением при углах падения излучения от 0° до 90°. Степень защиты светофильтра определяют по максимальному измеренному спектральному коэффициенту пропускания.

Испытания проводят в соответствии с EN 167:2001 (раздел 6).

Световой коэффициент пропускания определяют при нормальном падении излучения относительно стандартного источника D65 (ISO 11664-1:2007 и ISO 11664-2:2007).

Испытания проводят в соответствии с EN 167:2001 (раздел 6).

Испытания на устойчивость к лазерному излучению проводят с применением конкретных типов лазеров с длинами волн излучения, плотностью мощности или энергии, приведенными в таблице 1. В процессе воздействия лазерного излучения измеряют спектральный коэффициент пропускания при соответствующей длине волны лазерного излучения.

Значения плотности энергии (H) в таблице 1 при испытании на устойчивость к лазерному излучению для импульсных лазеров (I, R, M) умножают на коэффициент N^-1/4, где N - число импульсов за 5 с.

Оправу подвергают воздействию лазерного излучения в точках с минимальной толщиной для каждого материала оправы (за исключением наголовных лент).

Диаметр d₆₃ лазерного пучка во время этого испытания должен составлять (1 +/- 0,1) мм. Диаметр d₆₃ - это площадь наименьшего круга, содержащего 63% мощности/энергии лазера.

При длительности импульса излучения менее 1 нс диаметр лазерного пучка излучения d₆₃ должен быть не менее 0,5 мм.

В случае прямоугольного поперечного сечения лазерного пучка указанные размеры действительны для короткой стороны прямоугольника.

Условия испытаний на устойчивость к лазерному излучению приведены в таблице 4.

Примечание - Длительности импульса для типов лазеров I и R не идут последовательно и также не являются продолжением длительности импульса для типа лазера D. Значения длительности воздействия и импульса приведены для типовых лазеров. Для испытания рекомендуется применять лазеры с длительностью импульса в приведенных интервалах значений.

Испытание проводят не менее чем в течение 5 с, а в случае применения лазера импульсного режима работы - в течение не менее 50 импульсов.

Для лазеров импульсного режима работы испытания проводят с низкой частотой повторения (<= 25 Гц). Если это невозможно, то указывают плотность энергии, используемой при проведении испытания, и на светофильтрах/защитных очках должна быть маркировка в соответствии с перечислением d) 6.1.

Все светофильтры для защиты от лазерного излучения испытывают в условиях для лазера типа D. Если экономически обосновано, испытание проводят с лазером непрерывного режима работы в условиях для лазера типа D. Допускается использовать импульсный лазер с частотой повторения импульсов не менее 25 Гц. Если лазер с частотой повторения импульсов выше 25 Гц отсутствует, используют импульсную лазерную систему в условиях испытания для лазера типа D с минимальной частотой повторения импульсов не менее 5 Гц.

Если требуется дополнительная защита от излучения лазеров типов I, R или M, то светофильтры и защитные очки испытывают с использованием соответствующего типа лазера при соответствующих условиях испытаний.

Используют лазеры, которые не показывают пиковых значений в начале излучения. Следует отмечать пространственный и временной профиль пучка лазерного излучения, за исключением временных профилей импульсных лазеров с синхронизацией мод.

Определение сферической рефракции, астигматизма и разности призматического действия светофильтров и защитных очков проводят в соответствии с EN 167:2001 (раздел 3).

Оценку дефектов материала и поверхности проводят в соответствии с EN 167:2001 (раздел 5).

Особенно тщательной проверке подлежат светофильтры с тонкими слоями, т.к. при повреждении слоя, например, царапинами или отверстиями, может быть нарушено защитное действие.

Определение светорассеяния проводят в соответствии с EN 167:2001 (раздел 4).

Если упрощенный метод не может быть использован из-за слишком низкого спектрального коэффициента пропускания, то следует использовать общий метод.

Испытание на устойчивость к ультрафиолетовому излучению проводят в соответствии с EN 168:2001 (раздел 6), при этом используют ксеноновую лампу мощностью 450 Вт, время воздействия излучения составляет (50 +/- 0,2) ч.

Светофильтры и защитные очки выдерживают не менее 7 ч в климатической камере при температуре (55 +/- 2) °C и относительной влажности воздуха более 60%, с последующим выдерживанием не менее 2 ч при комнатной температуре.

Испытание на устойчивость к воспламенению проводят в соответствии с EN 168:2001 (раздел 7).

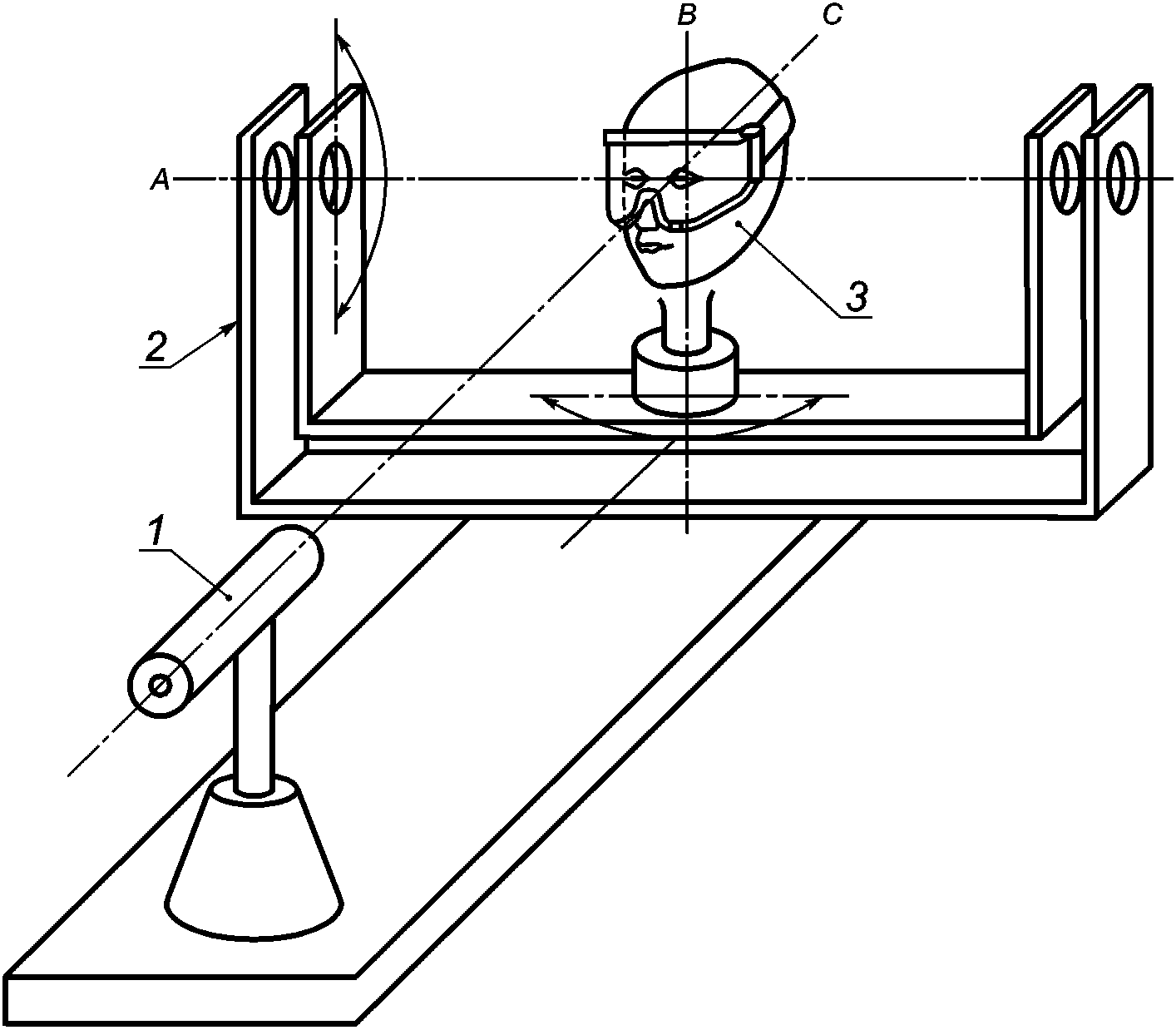

Определение поля зрения проводят на установке, пример которой приведен на рисунке 1, с использованием контрольного макета головы в соответствии с EN 168:2001, на который устанавливают защитные очки без светофильтров таким образом, чтобы оси вращений A и B и оптическая ось C пересекались в точке на передней поверхности одного глаза. В качестве источника излучения применяют лазер с диаметром пучка излучения (1 +/- 0,5) мм, направленный вдоль оси C. При повороте вокруг оси A разность угловых положений, при которых пучок излучения не попадает в глаз, образует вертикальное поле зрения. При повороте вокруг оси B разность угловых положений при боковом перекрытии пучка излучения и направлении линии зрения макета головы параллельно оптической оси C образует половину горизонтального поля зрения.

Допускается проводить определение поля зрения другими методами при условии, что они дают идентичные результаты.

При использовании установки, принципиальная схема которой приведена в 4.9, необходимо визуально удостовериться в том, что светофильтр охватывает по меньшей мере диапазон, определенный предельными значениями и .

4.11.1 Проверку возможности замены светофильтров без применения специальных инструментов проводят визуально.

4.11.2 Проверку проводят методом испытания в соответствии с 4.9. Нулевые значения углов и достигаются, когда оси A, B и C на рисунке 1 расположены перпендикулярно друг к другу.

Испытание светофильтров проводят в соответствии с EN 168:2001 (раздел 4).

В дополнение к требованиям EN 166:2001 (раздел 10) руководство по эксплуатации должно содержать следующие данные:

a) световой коэффициент пропускания;

b) рекомендации по увеличению освещенности рабочего места при световом коэффициенте пропускания светофильтров менее 20%;

c) предупреждение о необходимости проверки пользователем на предмет выявления затруднений распознавания световых предупредительных сигналов или символов в случае затемненных и окрашенных светофильтров;

d) указание о том, что светофильтры для защиты от лазерного излучения предназначены для защиты только от случайного (непредвиденного) излучения и что в качестве исходного значения времени воздействия для оценки их предельных параметров при испытаниях на устойчивость к лазерному излучению принято максимальное время воздействия 5 с;

e) предупреждение о том, что поврежденные защитные очки подлежат замене;

f) пояснение примененных в маркировке условных обозначений;

g) указания способа чистки защитных очков и светофильтров;

h) в случае светофильтров с коэффициентом пропускания, зависящим от угла, должна быть приведена информация о том, что защита предусмотрена только для углов падения до 30°.

В руководстве по эксплуатации указывают, что случайное отражение лазерного излучения, например отражение от отражающих поверхностей (включая очки) или нарушение регулировки оптических элементов могут быть причиной возникновения опасности.

В руководстве по эксплуатации указывают, что все, кто находится в зонах, в которых существует риск подвергнуться воздействию опасного лазерного излучения, должны носить защитные очки.

Изготовитель должен поставлять вместе со светофильтром для защиты от лазерного излучения или защитными очками дополнительную информацию в виде таблиц зависимости спектрального коэффициента пропускания от длины волны или спектральные кривые пропускания.

Для идентификации на светофильтры или на оправу защитных очков должна быть нанесена следующая информация:

a) длина волны или диапазон длин волн в нанометрах, при которых защитные очки обеспечивают защиту;

b) условия испытания в соответствии с таблицей 4;

c) степень защиты в соответствии с таблицей 1.

Если очки обеспечивают защиту в одном или нескольких спектральных диапазонах, то должна быть указана самая низкая степень защиты в соответствующем спектральном диапазоне;

d) если испытания защитных очков не проводились с низкой частотой повторения импульсов (<= 25 Гц), то к номеру шкалы добавляют суффикс Y, например, RLB5Y;

e) наименование и/или торговая марка изготовителя.

Для предотвращения использования не по назначению маркировка должна быть нанесена в соответствии с настоящим стандартом;

f) если защитные очки отвечают требованию к механической прочности в соответствии с 3.10.2, то необходимо дополнительно нанести одно из условных обозначений в соответствии с EN 166:2001 (раздел 9).

Если маркировка наносится на светофильтры для защиты от лазерного излучения, применяемые в качестве смотровых элементов, то она не должна ухудшать зрительное восприятие и нарушать их защитное действие.

Если на защитные очки от лазерного излучения наносится несколько маркировок, например, наименование и/или торговая марка изготовителя, знак сертификации и символ механической прочности, то они указываются только один раз; остальные идентификационные составляющие должны быть разделены знаком "+".

10600 D LB3 + IR LB4

1064 DI LB8 + R LB9

633 D LB4 + IR LB5

При этом символы имеют то же значение, что и в предыдущих примерах.

Так как светофильтры в защитных очках не являются сменными, то их отдельная маркировка не требуется, если маркировка нанесена на оправу.

Светофильтры, используемые в качестве смотровых окон в приборах и установках, должны иметь маркировку в соответствии с 6.1.

Максимально допустимое облучение роговицы глаза установлено в EN 60825-1. Предельные значения допустимого облучения имеют сложную зависимость от времени и длины волны. Поэтому в настоящем стандарте используют упрощенный набор чисел, который либо совпадает с этими предельными значениями, либо округлен в безопасную сторону. При этом в диапазоне длин 180 - 315 нм были использованы допустимые предельные значения для продолжительности облучения 30000 с, а обычно допустимые предельные значения применяют при продолжительности 5 с. Округленные значения приведены в таблице A.1.

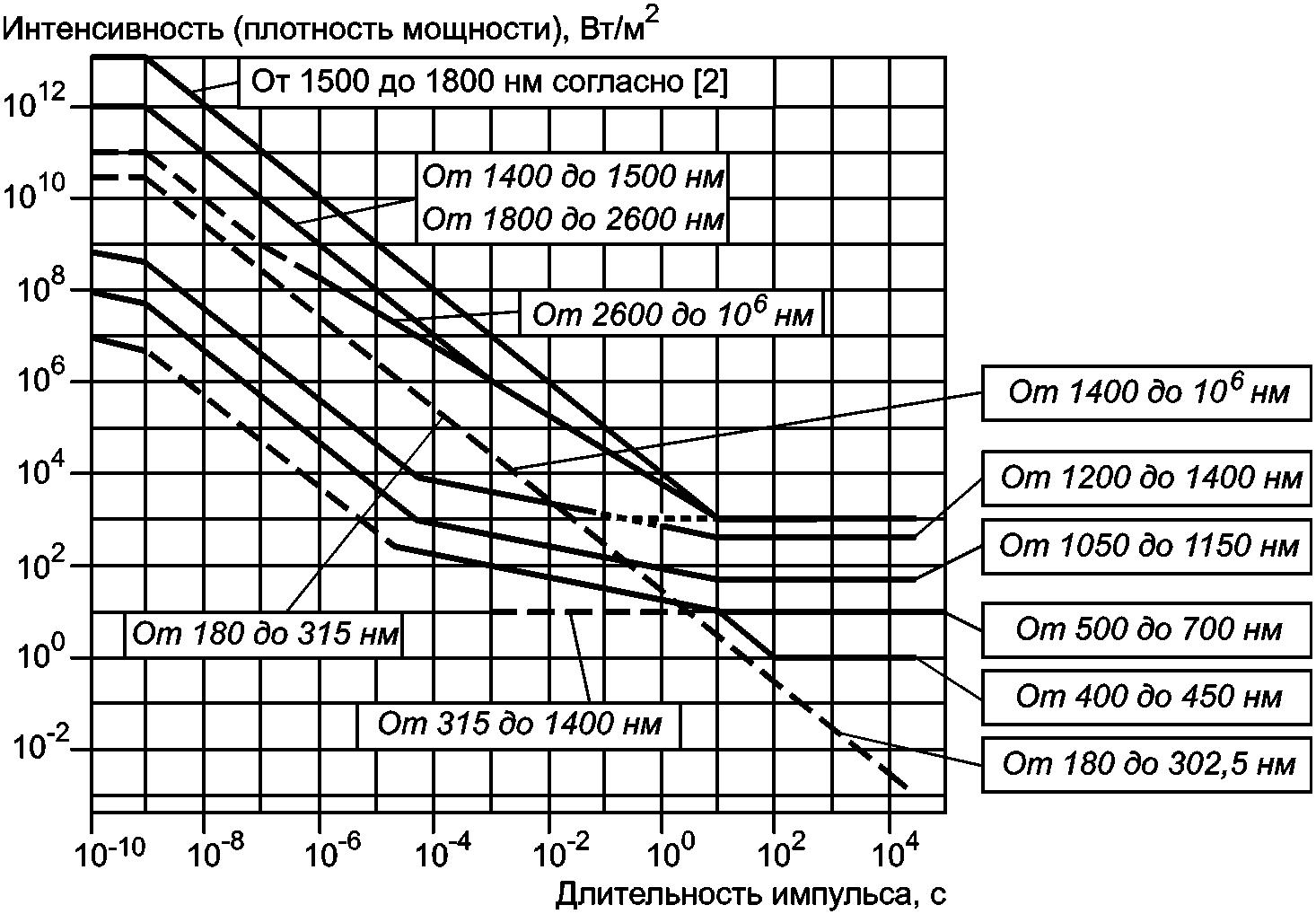

На рисунке A.1 сравниваются значения таблицы A.1 со значениями европейской директивы 2006/25/ЕС по искусственному оптическому излучению. На рисунке показано, что значения таблицы A.1 занижены по сравнению с предельными значениями директивы.

Для лазера импульсно-периодического режима работы см. EN 60825-1 и B.3.3.

Диаметры, по которым следует усреднять при расчете плотности мощности или энергии лазерного пучка, установлены в [1]. В диапазоне длин волн 400 - 1400 нм это будет диаметр 7 мм, что соответствует площади 38,5 мм². Так как в этом диапазоне длин волн многие типовые лазеры (например, аргоновый лазер, гелий-неоновый лазер, лазер на иттриево-алюминиевом гранате с неодимом) имеют диаметр пучка излучения приблизительно 1 мм, то плотность мощности или энергии в их пучках излучения будет существенно выше, чем было бы достигнуто при усреднении по вышеуказанной площади. Если при расчете плотности энергии или мощности берется фактический диаметр пучка, то при выборе степеней защиты в соответствии с приложением A потребуется более высокая степень защиты. Так как светофильтры для защиты от лазерного излучения не имеют ограничений в отношении поглощения, а имеющиеся ограничения касаются устойчивости к лазерному излучению, то в настоящем стандарте при расчете плотности мощности или энергии используют фактический диаметр пучка.

Обычно для расчета берется минимально достижимый диаметр пучка излучения.

При расхождении лазерного пучка (например, от концов световодов или диодных лазеров) за основу расчетов плотности мощности или энергии следует принимать диаметр пучка на расстоянии 10 см от точки расхождения.

Измерение угловой зависимости спектрального коэффициента пропускания светофильтров для интервала длин волн 400 - 1400 нм ограничено угловым диапазоном 0° - 30°. Это ограничение обусловлено тем, что фиксация предмета движением глаз человека осуществляется при максимальном угле зрения 15°. Предмет, который появляется перед глазом человека под углом зрения более 15°, требует поворота головы для его фиксации.

Протокол испытаний на устойчивость к лазерному излучению должен содержать как минимум следующую информацию.

В приложении B приведены рекомендации по выбору защитных очков от лазерного излучения в соответствии с типом лазера и условиями эксплуатации.

Перед выбором защитных очков необходимо провести анализ риска путем применения контрольных мер по снижению риска, насколько это возможно. Контрольные меры приведены в EN 60825-1 и действующих национальных правилах и руководствах.

Светофильтры для смотровых элементов выбирают так, чтобы они могли выдерживать падающее на них лазерное излучение до тех пор, пока оно может действовать.

Примечание - Информация, приведенная в таблице B.1, эквивалентна информации, содержащейся в 3.1, таблица 1, и повторяется здесь для облегчения применения настоящего стандарта.

Можно различать разные типы лазеров в зависимости от их продолжительности работы и длительности импульса. Значение символов D, I, R и M приведено в таблице 4.

Для дальнейших расчетов плотности мощности площадь поперечного сечения лазерного пучка излучения (диаметр лазерного пучка излучения d₆₃) определяют как площадь круга, содержащего 63% энергии или мощности излучения. При форме лазерного пучка излучения, отличающейся от окружности, площадь поперечного сечения лазерного пучка излучения определяют как площадь прямоугольника, содержащего 63% энергии или мощности излучения.

Градационные шифры установлены для различных режимов лазера D, I, R и M. Для импульсных лазеров может быть получен градационный шифр для одного из типов лазеров I, R или M и градационный шифр для типа лазера D. Для каждого из двух типов лазера может применяться индивидуальный градационный шифр или максимальный из двух значений.

Если для определения градационного шифра соответствующего светофильтра используются диаметры лазерного пучка, отличные от 1 мм (диаметр для испытания на устойчивость к лазерному излучению), оцененные плотности мощности/энергии следует умножить на следующие функции (d - диаметр лазерного пучка в мм), в зависимости от основной составляющей защитного светофильтра:

Стекло F(d) = d_1,1693 Если диаметр луча d превышает 15 мм, должны использоваться функциональные значения для d = 15 мм.

Пластик F(d) = d_1,2233 Если диаметр луча d больше 15 мм, должны использоваться функциональные значения для d = 15 мм.

Для полностью отражающих светофильтров функции всегда одинаковы.

Примечание - Благодаря тепловыделению устойчивость к лазерному излучению зависит не только от плотности мощности/энергии, но и от диаметра облучаемой области.

Плотность мощности E лазерного пучка излучения вычисляют по мощности лазера P и площади поперечного сечения лазерного пучка (или граничной поверхности) A по формуле

Определяют необходимую степень защиты, которая соответствует длине волны лазера с помощью столбца D таблицы B.1.

B.3.3 Лазер импульсного режима работы (типы I и R) с длительностью импульса >= 10^-9 с

B.3.3.1 Основные положения

Для определения градационного шифра в основном применяют два критерия - импульсный критерий и критерий средней мощности - как указано ниже. Из первого критерия выводят градационный шифр, соответствующий типу лазера I или R (в зависимости от длительности импульса лазера), а из второго - градационный шифр, соответствующий типу лазера D, хотя анализируются требования безопасности для импульсного лазера.

B.3.3.2 Расчет для импульсного режима работы

Плотность энергии H лазерного пучка вычисляют по энергии импульса Q и площади поперечного сечения пучка (или граничной поверхности) A по формуле

Для лазеров в диапазоне длин волн от 400 нм до 10⁶ нм, длительности импульсов < 0,25 с и частоты повторения импульсов v > 1 Гц эта плотность энергии для одиночного импульса должна быть умножена на поправочный коэффициент k:

k вычисляется по числу лазерных импульсов N, испускаемых при длительности экспозиции T = 5 с, следующим образом:

Затем градационный шифр может быть рассчитан для максимума двух значений H и H' из столбца I или R таблицы B.1, соответствующего длине волны лазера. Для длительностей импульсов менее 10^-6 с применяется символ R, а также символ I. Если длительность импульса превышает длительность экспозиции, указанную в начале таблицы B.1, то градационный шифр для I не применяется и рассчитывается только для типа лазера D в соответствии с B.3.3.3.

Замечание при расчете коэффициента k:

Если v - частота импульсов лазера, то общее число n импульсов за время экспозиции вычисляют по формуле

где k задается формулой (B.4).

Формула (B.5) применяется только в том случае, если временной интервал между последовательными одиночными импульсами больше периода зависимости длины волны T_i, приведенного в таблице B.2. Для интервалов импульсов, меньших T_i, следует добавить энергию всех импульсов в течение T_i. Максимальная частота повторения, которая должна быть применена v_max, тогда является обратной от времени T_i. В этом случае поправочный коэффициент для плотности энергии одиночного лазерного импульса задается произведением k и дополнительного коэффициента k_Ti, который учитывает количество импульсов во времени T_i.

B.3.3.3 Расчет для средней мощности

Среднюю плотность мощности E_m лазерного луча рассчитывают из средней мощности лазера P_m и площади пучка A как

или, если известна только энергия импульса, как

где N - количество импульсов в течение длительности воздействия;

Q - энергия одиночного импульса.

В случае регулярно пульсирующего лазерного луча (N/5с) - это частота повторения лазера по формуле (B.5).

Затем из столбца D таблицы B.1 можно рассчитать требуемый градационный шифр, соответствующий длине волны лазера. Тип лазера обозначается D.

B.3.4 Лазер импульсного режима работы с синхронизацией мод: длительность импульса менее 10^-9 с (тип M)

B.3.4.1 Основные положения

Для определения градационного шифра в основном применяют два критерия - импульсный критерий и критерий средней мощности, как указано ниже. Из первого критерия рассчитывают градационный шифр, соответствующий типу лазера M, а из второго - градационный шифр, соответствующий типу лазера D, хотя анализируются требования безопасности для импульсного лазера.

B.3.4.2 Расчет для импульсного режима работы

B.3.4.2.1 Для длин волн от 400 нм до 1400 нм

Эта процедура аналогична процедуре, описанной в B.3.3.2. Для максимального значения H и H' необходимый градационный шифр для этого диапазона длин волн можно рассчитать из столбца M таблицы B.1. Тип лазера обозначается M.

B.3.4.2.2 Для длин волн менее 400 нм и более 1400 нм

Пиковую плотность мощности рассчитывают с использованием пиковой мощности одиночного импульса P_p

Затем из столбца M таблицы B.1 можно рассчитать требуемый градационный шифр, соответствующий длине волны лазера. Тип лазера обозначается M.

B.3.4.3 Расчет для средней мощности

Эта процедура аналогична процедуре, описанной в B.3.3.3.

Затем из столбца D таблицы B.1 можно рассчитать требуемый градационный шифр, соответствующий длине волны лазера. Тип лазера обозначается D.

Защитные очки согласно таблице 1 не предназначены для того, чтобы продолжительное время смотреть на лазерный пучок. Защита от воздействия лазерного излучения рассчитана на длительность облучения 5 с для длин волн более 315 нм, для других длин волн - 30 000 с. В обоих случаях устойчивость к лазерному излучению испытывают в течение 5 с.

Если в особых случаях для длин волн свыше 315 нм пользователь хотел бы взять за основу временной базис, который превышает 5 с, то при соблюдении предельных величин, указанных в EN 60825-1:2007, он должен выбрать соответственно более высокие степени защиты.

Светофильтры для защиты от лазерного излучения согласно настоящему стандарту допускается применять в качестве смотровых окон в устройствах экранирования и лазерных приборах. В соответствии с применяемым временным базисом (см. B.4) и условиями испытаний (см. 4.4) они должны защищать, главным образом, от случайного облучения.

Если лазерное излучение должно быть ослаблено ниже предельного значения для продолжительного облучения, то при соблюдении требований EN 60825-1 следует применять светофильтр с соответственно более высокой степенью защиты. Изготовитель прибора должен обеспечивать устойчивость к лазерному излучению смотрового окна в течение всего срока эксплуатации.

EN 207:2017 подготовлен в соответствии с мандатом M/031, выданным Комиссией по стандартизации, с целью обеспечить единый добровольный инструмент для подтверждения соответствия основным требованиям Директивы 89/686/ЕЭС.

После того, как ссылки на EN 207:2017 были приведены в Официальном журнале Европейского союза и в соответствии с Директивой 89/686/ЕЭС, он был реализован в качестве национального стандарта как минимум в одном государстве-члене, соблюдение положений этого стандарта, приведенных в таблице ZA.1, подразумевает в рамках объема EN 207:2017, презумпцию его соответствия основным требованиям Директивы 89/686/ЕЭС и связанным с ней нормативам EFTA (Европейской ассоциации свободной торговли).

--------------------------------

<1> Действует ГОСТ IEC 60825-1-2013 "Безопасность лазерной аппаратуры. Часть 1. Классификация оборудования, требования и руководство для пользователей".
