"ГОСТ 21631-2019. Межгосударственный стандарт. Листы из алюминия и алюминиевых сплавов. Технические условия"
(введен в действие Приказом Росстандарта от 26.11.2019 N 1248-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Межгосударственным техническим комитетом МТК 099 "Алюминий", Открытым акционерным обществом "ВСЕРОССИЙСКИЙ ИНСТИТУТ ЛЕГКИХ СПЛАВОВ" (ОАО "ВИЛС"), Обществом с ограниченной ответственностью "Институт легких материалов и технологий" (ООО "ИЛМиТ")

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 октября 2019 г. N 123-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2019 г. N 1248-ст межгосударственный стандарт ГОСТ 21631-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2020 г.

5 ВЗАМЕН ГОСТ 21631-76

Настоящий стандарт распространяется на листы из алюминия и алюминиевых сплавов общего и специального назначения.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 9.510 Единая система защиты от коррозии и старения. Полуфабрикаты из алюминия и алюминиевых сплавов. Общие требования к временной противокоррозионной защите, упаковке, транспортированию и хранению

ГОСТ 427 Линейки измерительные металлические. Технические условия

ГОСТ 1131 Сплавы алюминиевые деформируемые в чушках. Технические условия

ГОСТ 1497 Металлы. Методы испытаний на растяжение

ГОСТ 2789 Шероховатость поверхности. Параметры и характеристики

ГОСТ 3221 Алюминий первичный. Методы спектрального анализа

ГОСТ 3749 Угольники поверочные 90°. Технические условия

ГОСТ 4784 Алюминий и сплавы алюминиевые деформируемые. Марки

ГОСТ 5009 Шкурка шлифовальная тканевая. Технические условия

ГОСТ 5378 Угломеры с нониусом. Технические условия

ГОСТ 6456 Шкурка шлифовальная бумажная. Технические условия

ГОСТ 6507 Микрометры. Технические условия

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 7727 Сплавы алюминиевые. Методы спектрального анализа

ГОСТ 8026 Линейки поверочные. Технические условия

ГОСТ 11069 Алюминий первичный. Марки

ГОСТ 11701 Металлы. Методы испытаний на растяжение тонких листов и лент

ГОСТ 11739.1 Сплавы алюминиевые литейные и деформируемые. Методы определения оксида алюминия

ГОСТ 11739.2 Сплавы алюминиевые литейные и деформируемые. Методы определения бора

ГОСТ 11739.3 Сплавы алюминиевые литейные и деформируемые. Методы определения бериллия

ГОСТ 11739.4 Сплавы алюминиевые литейные и деформируемые. Методы определения висмута

ГОСТ 11739.5 Сплавы алюминиевые литейные и деформируемые. Методы определения ванадия

ГОСТ 11739.6 Сплавы алюминиевые литейные и деформируемые. Методы определения железа

ГОСТ 11739.7 Сплавы алюминиевые литейные и деформируемые. Методы определения кремния

ГОСТ 11739.8 Сплавы алюминиевые литейные и деформируемые. Метод определения калия

ГОСТ 11739.10 Сплавы алюминиевые литейные и деформируемые. Метод определения лития

ГОСТ 11739.11 Сплавы алюминиевые литейные и деформируемые. Методы определения магния

ГОСТ 11739.12 Сплавы алюминиевые литейные и деформируемые. Методы определения марганца

ГОСТ 11739.13 Сплавы алюминиевые литейные и деформируемые. Методы определения меди

ГОСТ 11739.14 Сплавы алюминиевые литейные и деформируемые. Методы определения мышьяка

ГОСТ 11739.15 Сплавы алюминиевые литейные и деформируемые. Метод определения натрия

ГОСТ 11739.16 Сплавы алюминиевые литейные и деформируемые. Методы определения никеля

ГОСТ 11739.19 Сплавы алюминиевые литейные и деформируемые. Методы определения сурьмы

ГОСТ 11739.20 Сплавы алюминиевые литейные и деформируемые. Метод определения титана

ГОСТ 11739.21 Сплавы алюминиевые литейные и деформируемые. Методы определения хрома

ГОСТ 11739.22 Сплавы алюминиевые литейные и деформируемые. Методы определения редкоземельных элементов и иттрия

ГОСТ 11739.23 Сплавы алюминиевые литейные и деформируемые. Методы определения циркония

ГОСТ 11739.24 Сплавы алюминиевые литейные и деформируемые. Методы определения цинка

ГОСТ 12697.1 Алюминий. Методы определения ванадия

ГОСТ 12697.2 Алюминий. Методы определения магния

ГОСТ 12697.3 Алюминий. Методы определения марганца

ГОСТ 12697.4 Алюминий. Метод определения натрия

ГОСТ 12697.5 Алюминий. Метод определения хрома

ГОСТ 12697.6 Алюминий. Методы определения кремния

ГОСТ 12697.7 Алюминий. Методы определения железа

ГОСТ 12697.8 Алюминий. Методы определения меди

ГОСТ 12697.9 Алюминий. Методы определения цинка

ГОСТ 12697.10 Алюминий. Методы определения титана

ГОСТ 12697.11 Алюминий. Методы определения свинца

ГОСТ 12697.12 Алюминий. Методы определения мышьяка

ГОСТ 14192 Маркировка грузов

ГОСТ 19300 Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры

ГОСТ 24047 Полуфабрикаты из цветных металлов и их сплавов. Отбор проб для испытания на растяжение

ГОСТ 24231 Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа

ГОСТ 25086 Цветные металлы и их сплавы. Общие требования к методам анализа

ГОСТ 26877 Металлопродукция. Методы измерений отклонений формы

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3.1 Листы подразделяют:

а) по способу изготовления:

1) на неплакированные - без дополнительного обозначения;

2) с технологической плакировкой - Б;

3) с нормальной плакировкой - А;

4) с утолщенной плакировкой - У;

б) по состоянию материала:

1) на листы без термической обработки - без дополнительного обозначения.

Примечание - Листы, изготовляемые без термической обработки, кроме листов из сплава марки ВД1, допускается подвергать отжигу;

2) отожженные - М.

Примечание - Отожженные листы допускается изготавливать без термической обработки, если они удовлетворяют требованиям, предъявляемым к отожженным листам по механическим свойствам, качеству поверхности и неплоскостности. Такие листы маркируют буквой М в скобках - (М);

3) полунагартованные - Н2;

4) нагартованные - Н;

5) закаленные и естественно состаренные - Т;

6) закаленные и искусственно состаренные - Т1;

7) нагартованные после закалки и естественного старения - ТН;

в) по качеству отделки поверхности:

1) на листы обычной отделки - без дополнительного обозначения;

2) высокой отделки - В;

3) повышенной отделки - П.

Примечания

1 Обозначение качества отделки поверхности В и П ставится после обозначения настоящего стандарта (или после года утверждения настоящего стандарта).

2 Листы с высокой отделкой поверхности изготавливают из алюминия марок А7, А6, А5, А0, АД00, АД0, АД1, АД и алюминиевых сплавов марок АМц, АМг2, а листы с повышенной и обычной отделкой поверхности изготавливают из всех марок алюминия и алюминиевых сплавов.

3 Листы высокой отделки поверхности изготавливают толщиной до 4,0 мм;

г) по точности изготовления:

1) на листы нормальной точности по толщине, ширине, длине - без дополнительного обозначения;

2) повышенной точности по толщине, ширине, длине или одному или двум из указанных параметров - П.

4.1 Толщина листов, предельные отклонения в зависимости от толщины и ширины листов и точности их изготовления должны соответствовать указанным в таблице 1.

4.1.1 Теоретическую массу одного погонного метра листа M_теор, кг, вычисляют по формуле

где H_max и B_max - наибольшие предельные размеры по толщине и ширине соответственно, мм;

H_min и B_min - наименьшие предельные размеры по толщине и ширине соответственно, мм;

- плотность алюминиевого сплава, г/см³.

Теоретическую массу одного погонного метра листа, вычисленную при плотности 2,85 г/см³, определяют в соответствии с таблицами А.1 - А.5 (приложение А).

Для вычисления теоретической массы листов из других алюминиевых сплавов следует использовать значения их плотности, приведенные в приложении Б (таблица Б.1).

4.2 Размеры листов в зависимости от марки сплава, плакировки и состояния материала должны соответствовать значениям, указанным в таблице 2.

4.3 Предельные отклонения по ширине листов в зависимости от их толщины должны соответствовать значениям, указанным в таблице 3.

4.4 Листы поставляют мерной длины или кратной мерной в пределах длин, указанных в таблице 2, с интервалом 500 мм. Предельные отклонения по длине листов, в зависимости от их толщины, должны соответствовать значениям, указанным в таблице 4.

4.5 По согласованию изготовителя с потребителем допускается изготавливать листы с отклонениями от номинальных геометрических размеров, отличающимися от требований настоящего стандарта.

4.6 Допускается в партии 10% листов, имеющих минусовые отклонения от номинальных размеров по ширине и длине не более 10%.

4.7 По требованию потребителя допускается изготовление листов с минусовыми отклонениями от номинальных размеров.

4.8 Примеры условных обозначений:

Лист из алюминиевого сплава марки АМг2 в отожженном состоянии, толщиной 0,7 мм, шириной 1200 мм, длиной 2000 мм, повышенной точности изготовления, высокой отделки поверхности:

Лист из алюминия марки АД1, без термической обработки, толщиной 5 мм, шириной 1000 мм, длиной 2000 мм, нормальной точности изготовления, обычной отделки поверхности:

Лист из алюминия марки АД1, отожженный, толщиной 5 мм, шириной 1200 мм, длиной 2000 мм, нормальной точности изготовления, повышенной отделки поверхности:

Лист из алюминия марки АД1, полунагартованный, толщиной 5 мм, шириной 1000 мм, длиной 2000 мм, повышенной точности изготовления по толщине и ширине:

Лист из алюминиевого сплава марки Д16 с технологической плакировкой, нагартованный после закалки и естественного старения, толщиной 2 мм, шириной 1200 мм, длиной 2000 мм, нормальной точности изготовления, повышенной отделки поверхности:

Лист из алюминиевого сплава марки Д16 с технологической плакировкой, нагартованный после закалки и естественного старения, толщиной 2 мм, шириной 1200 мм, длиной 2000 мм, повышенной точности изготовления по толщине:

5.1 Листы изготавливают в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

5.1.1 Листы изготавливают из алюминия марок А7, А6, А5, А0 с химическим составом по ГОСТ 11069; листы из алюминия марок АД00, АД0, АД1, АД и всех алюминиевых сплавов (кроме сплавов марок АКМ, ВД1) с химическим составом по ГОСТ 4784. Листы из алюминиевых сплавов марок АКМ, ВД1 изготавливают с химическим составом по ГОСТ 1131.

5.1.2 Листы из алюминиевых сплавов по ГОСТ 4784, требования к которым не установлены в настоящем стандарте, изготавливают по нормативной документации, согласованной между изготовителем и потребителем.

5.2 Для плакировки листов, в зависимости от марки сплава, применяют алюминий с химическим составом, указанным в таблице 5.

5.3 Толщина плакирующего слоя на каждой стороне листа в зависимости от толщины листа должна соответствовать значениям, указанным в таблице 6.

5.4 Механические свойства листов должны соответствовать требованиям, указанным в таблице 7.

5.5 Механические свойства отожженных листов, подвергнутых закалке и старению, а также закаленных и состаренных листов, прошедших перезакалку и старение у потребителя, должны удовлетворять требованиям, указанным в таблице 8.

5.6 Листы должны быть обрезаны по торцам под прямым углом. Косина реза не должна выводить листы за предельные отклонения по ширине и длине. На кромках обрезанных листов не допускаются заусенцы и расслоения, надрывы и трещины. У листов, изготавливаемых уширенными в соответствии с примечанием к таблице 3, допускаются надрывы и трещины на кромках, если они не выводят лист за пределы номинальной ширины.

5.7 Поверхность листов всех групп отделки должна быть глянцевая или матовая, без трещин, рванин, расслоений, пузырей пережога, налета селитры, пятен коррозионного происхождения, диффузионных пятен (на листах толщиной более 0,6 мм с нормальной и утолщенной плакировкой), шлаковых включений, обнаженных от плакировки участков (на листах с нормальной и утолщенной плакировкой), а также размытых беловатых пятен, образовавшихся при закалке, и неметаллических включений металлургического происхождения, если они не удаляются при контрольном травлении в 5 - 6%-ном растворе NaOH при 50 °C в течение от 1 до 3 мин с последующим осветлением в 30%-ном растворе HNO₃. На листах из сплава марки АМц не допускается величина зерна, определяемая шероховатостью поверхности образцов, подвергаемых растяжению, превышающая показанную в приложении В. Для остальных сплавов контроль крупнокристаллической структуры (величины зерна) осуществляют по эталонам, согласованным между изготовителем и потребителем.

5.8 На лицевой стороне листов высокой отделки поверхности не допускаются пятна и полосы от пригоревшей смазки, отпечатки от валков в виде светлых и темных полос и надрывы.

Шероховатость поверхности листа по ГОСТ 2789 не должна превышать R_a = 1,25 мкм.

5.8.1 На лицевой стороне листов высокой отделки допускаются:

а) металлические мелкие закаты общей площадью не более 20 мм² на 1 м² поверхности листов шириной до 1200 мм включительно и не более 50 мм² на 1 м² поверхности листов шириной свыше 1200 мм;

б) гнезда от выкрашивания закатов;

в) пузыри общей площадью не более 20 мм² на 1 м² поверхности листа с размерами каждого пузыря не более 5 мм²;

г) единичные и групповые царапины глубиной не более 0,02 мм на листах шириной до 1200 мм и не более 0,05 мм на листах шириной свыше 1200 мм. В одной группе не более пяти царапин, которые укладываются в квадрате 200*200 мм;

д) насечка, имеющая длину отдельного штриха не более 4 мм;

е) отпечатки в виде мелких вмятин и выпуклостей;

ж) единичные изломы от изгибов на листах в отожженном состоянии толщиной от 0,5 до 0,8 мм и шириной:

- 1500 мм и более при длине до 4000 мм включительно;

- 1000 мм и более при длине более 4000 мм;

и) легкая потертость общей площадью не более 1% поверхности листа;

к) отпечатки от валков в виде отдельных "языков" (заалюминивание) длиной не более 50 мм и шириной не более 5 мм, общей площадью не более 1% поверхности листа;

л) цвета побежалости.

5.8.2 Поверхность, противоположная лицевой стороне листов высокой отделки, должна соответствовать требованиям к лицевой стороне листов повышенной отделки.

5.9 На лицевой и противоположной лицевой стороне листов повышенной отделки во всех состояниях, кроме отожженных и полунагартованных, не допускаются пятна и полосы от пригоревшей смазки.

Шероховатость поверхности листа по ГОСТ 2789 не должна превышать R_a = 1,25 мкм.

5.9.1 На лицевой стороне листов повышенной отделки допускаются:

а) металлические мелкие закаты общей площадью не более 50 мм² на 1 м² поверхности листа для алюминия и алюминиевых сплавов всех марок, за исключением алюминиевых сплавов марок АМг3, АМг5, АМг6, где закаты допускаются общей площадью не более 80 мм² на 1 м² поверхности листа;

б) гнезда от выкрашивания закатов;

в) пузыри общей площадью не более 40 мм² на 1 м² поверхности листа с размером каждого пузыря не более 10 мм²;

г) подпланшетные пузыри, диффузионные пятна и обнаженные от плакировки участки без трещин на листах с технологической плакировкой;

д) единичные и групповые царапины глубиной не более 0,05 мм. В одной группе не более 8 царапин, которые укладываются в квадрате 200 x 200 мм;

е) насечка и заалюминивание в виде штрихов, имеющих длину не более 5 мм;

ж) отпечатки в виде мелких вмятин и выпуклостей;

и) единичные изломы от изгибов на листах в отожженном и закаленном состояниях толщиной от 0,5 до 0,8 мм, шириной:

- 1500 мм и более при длине до 4000 мм включительно;

- 1000 мм и более при длине более 4000 мм;

к) поперечная волнистость глубиной до 0,2 мм, получающаяся от вибрации на нагартованных листах и на листах из сплавов марок АМг5 и АМг6, изготовляемых без плакировки;

л) легкая потертость общей площадью не более 2% поверхности листа;

м) отпечатки от валков в виде отдельных "языков" (заалюминивание) длиной не более 50 мм, шириной не более 5 мм, общей площадью не более 3% поверхности листа;

н) световые следы коробления листов от закалки (жеванность), не ощутимые рукой у закаленных листов толщиной от 0,5 до 0,8 мм;

п) цвета побежалости;

р) отпечатки от валков "елочка" на листах из алюминия и алюминиевого сплава марки АМц общей площадью не более 5% поверхности листа;

с) отпечатки от валков в виде светлых и темных полос (без надрывов), идущие вдоль прокатки;

т) пятна и полосы от эмульсии общей площадью не более 3% поверхности листа;

у) поперечная полосчатость у закаленных листов, получающаяся при закалке листов в печи с циркуляцией воздуха, и слабо выраженные разводы.

5.9.2 Поверхность, противоположная лицевой стороне листов повышенной отделки, должна соответствовать требованиям 5.9.1, при этом допускаются:

а) мелкие металлические закаты общей площадью не более 100 мм² на 1 м² поверхности листа;

б) единичные и групповые царапины глубиной не более 0,05 мм (без ограничения групп);

в) легкая потертость общей площадью не более 5% поверхности листа;

г) пятна и полосы от эмульсии общей площадью не более 5% поверхности листа.

5.10 На лицевой и противоположной лицевой стороне листов обычной отделки во всех состояниях материала, кроме отожженных и полунагартованных, не допускаются пятна и полосы от пригоревшей смазки.

Шероховатость поверхности листа по ГОСТ 2789 не должна превышать R_a = 1,25 мкм.

На лицевой и противоположной лицевой стороне листов обычной отделки поверхности допускаются закаты, гнезда от выкрашивания закатов, пузыри, единичные и групповые царапины, мелкая насечка и заалюминивание и другие дефекты, обусловленные способом производства, общей площадью не более 5% поверхности листа.

5.11 Глубина залегания всех перечисленных в 5.8.1, 5.9.1 и 5.10.1 допустимых дефектов не должна превышать половину предельных отклонений на толщину листа и нарушать плакирующий слой на листах с утолщенной и нормальной плакировкой.

На листах из алюминия и алюминиевых сплавов марок АМц, АМцС, Д1, Д16, В95, 1915, АВ, АМг2, АМг3, АМг5, АМг6, 1565ч, 1580 высокой и повышенной отделки поверхности допускаемые дефекты, перечисленные в 5.8.1 и 5.9.1, не должны выводить лист за предельные отклонения по толщине листов.

5.12 На листах высокой и повышенной отделки поверхности допускаются отдельные зачищенные участки общей площадью не более 0,5% поверхности листа, а на листах обычной отделки - 1% поверхности листа, зачищенные шлифовальной шкуркой на бумажной основе зернистостью не крупнее 6 по ГОСТ 6456 или шлифовальной шкуркой на тканевой основе зернистостью не крупнее 6 по ГОСТ 5009 на глубину не более половины толщины плакирующего слоя, а для неплакированных листов - на глубину не более половины предельного отклонения на толщину листа.

5.13 Листы без термической обработки изготавливают по качеству поверхности повышенной отделки и обычной отделки поверхности.

5.14 Допускается устанавливать эталоны качества поверхности листов, согласованные между изготовителем и потребителем.

5.15 Отклонение от плоскостности листов из алюминиевых сплавов марок АВ, Д1, В95, В95-1, В95-2, Д16, 1915, АКМ, ВД1, изготовляемых в отожженном, закаленном и состаренном состояниях, должно соответствовать требованиям, указанным в таблице 9.

5.15.1 Отклонение от плоскостности листов из алюминия всех марок и алюминиевых сплавов в полунагартованном и нагартованном состояниях, а также листов в отожженном состоянии из алюминия всех марок и алюминиевых сплавов (кроме перечисленных в 5.15) должно соответствовать требованиям таблицы 10.

5.15.2 Отклонение от плоскостности листов из алюминия и алюминиевых сплавов в отожженном состоянии толщиной свыше 4,0 мм, изготовляемых способом горячей прокатки, а также без термической обработки, должно соответствовать указанному значению в таблице 11.

5.16 Листы, прошедшие закалку, не должны иметь микроструктуру пережога.

6.1 Листы предъявляют к приемке партиями. Партия должна состоять из листов одной марки алюминия или алюминиевого сплава, одного состояния материала и одного размера и сопровождаться документом о качестве, содержащим:

- товарный знак или товарный знак и наименование изготовителя;

- наименование потребителя;

- условное обозначение;

- номер партии;

- массу нетто партии;

- результаты испытаний (для механических свойств указывают только максимальные и минимальные значения);

- дату отгрузки;

- обозначение настоящего стандарта.

По требованию потребителя высылают копии протоколов химического анализа.

Массу партии не ограничивают.

Примечание - Если партия состоит из листов разных садок термообработки, то каждая садка должна быть проконтролирована на соответствие требованиям настоящего стандарта.

6.2 Химический состав определяют на двух листах от партии. Прочие примеси не контролируют.

Допускается изготовителю определять легирующие компоненты и основные примеси на каждой плавке.

6.3 Контролю размеров подвергают каждый десятый лист.

6.4 Качество поверхности и отклонение от плоскостности листов проверяют на каждом листе.

Контроль шероховатости поверхности изготовитель проводит периодически по требованию потребителя.

Примечание - Допускается изготовителю не проводить полистный контроль листов повышенной отделки и обычной отделки.

6.5 Контролю механических свойств при растяжении (временного сопротивления, предела текучести и относительного удлинения) в зависимости от марки алюминиевого сплава и состояния материала подвергают количество листов, указанное в таблице 12, но не менее чем по одному листу от каждой предъявляемой к сдаче партии.

6.6 Механические свойства листов без термической обработки, отожженных (кроме листов из алюминиевых сплавов марок АМг3, АМг5, АМг6), нагартованных из алюминия всех марок и алюминиевых сплавов (кроме листов из сплава марки Д16 в состоянии нагартованном после закалки и естественного старения), а также закаленных и естественно состаренных листов из алюминиевых сплавов марок Д1, ВД1, АКМ изготовитель не контролирует. Механические свойства таких листов обеспечиваются технологией изготовления.

Проверку механических свойств листов из сплава марки 1915 в закаленном и состаренном состоянии изготовитель проводит после 2 - 4 сут естественного старения, а потребитель - после 30 - 35 сут естественного старения.

6.7 Допускается испытание на механические свойства листов, прошедших термообработку в ленте, проводить на трех образцах от каждого рулона (начало, середина и конец рулона).

6.8 Для проверки листов на отсутствие пережога изготовитель отбирает один лист от каждой садки термообработки.

Проверку на отсутствие пережога листов, прошедших закалку в ленте, проводят на двух образцах от каждого рулона (начало и конец рулона).

Проверке на отсутствие пережога листов, прошедших закалку полистно, подвергают каждый сотый лист, но не менее одного листа от партии.

6.9 Листы, термическая обработка которых проводилась в селитровых ваннах, контролируют на наличие селитры на поверхности.

Для контроля отбирают 1% листов от партии, но не менее одного листа.

6.10 При получении неудовлетворительных результатов испытания механических свойств хотя бы по одному из показателей по нему проводят повторные испытания на удвоенном количестве образцов, вырезанных из тех же листов. При неудовлетворительных результатах повторных испытаний допускается поштучное испытание, результат которого является окончательным.

6.11 Выявление крупнокристаллической структуры (величины зерна) проводят на одном образце, подвергшемся испытанию на растяжение, отобранном от каждого рулона (термосадки).

7.1 Осмотр поверхности листов и выявление расслоений проводят без применения увеличительных приборов.

Глубину залегания дефектов измеряют профилометром по ГОСТ 19300 или глубиномером индикаторным (специальным) по нормативной документации.

Контроль шероховатости проводят профилометром-профилографом по ГОСТ 19300.

7.2 Измерение размеров проводят измерительным инструментом, обеспечивающим необходимую точность измерения.

Измерение толщины листов проводят на расстоянии не менее 115 мм от углов и не менее 25 мм от кромок листа.

Измерение толщины листов проводят микрометром по ГОСТ 6507. Измерение ширины и длины листов проводят измерительной металлической рулеткой по ГОСТ 7502.

Косину реза измеряют в соответствии с ГОСТ 26877 измерительной линейкой по ГОСТ 427 и угольником по ГОСТ 3749 или угломером по ГОСТ 5378.

7.3 Отбор и подготовку проб для определения химического состава листов проводят по ГОСТ 24231. Определение химического состава алюминия проводят по ГОСТ 25086, ГОСТ 12697.1 - ГОСТ 12697.12 или спектральным методом по ГОСТ 3221, алюминиевых сплавов - по ГОСТ 11739.1 - ГОСТ 11739.8, ГОСТ 11739.10 - ГОСТ 11739.16, ГОСТ 11739.19 - ГОСТ 11739.24 или спектральным методом по ГОСТ 7727.

7.4 Отбор образцов для механических испытаний проводят по ГОСТ 24047.

Испытание на растяжение листов толщиной свыше 0,8 до 2,5 мм проводят по ГОСТ 11701 на пропорциональных плоских образцах типа I или II с начальной шириной образца b₀ = 20 мм, а листов толщиной от 3,0 до 10,5 мм - по ГОСТ 1497 на пропорциональных плоских образцах типа I или II.

Расчетную длину образца (l₀) в миллиметрах вычисляют по формуле

где F₀ - расчетная начальная площадь поперечного сечения образца, мм.

Форма и размеры образцов, вырезанных для испытания на растяжение из листов толщиной от 0,3 до 0,8 мм, должны соответствовать указанным на рисунке 1.

Для испытания на растяжение от каждого контролируемого листа вырезают один образец поперек направления прокатки.

7.4.1 Выявление крупнокристаллической структуры (величина зерна) на листах из сплава марки АМц проводят на одном образце, подвергшемся испытанию на растяжение, отобранном от каждого рулона.

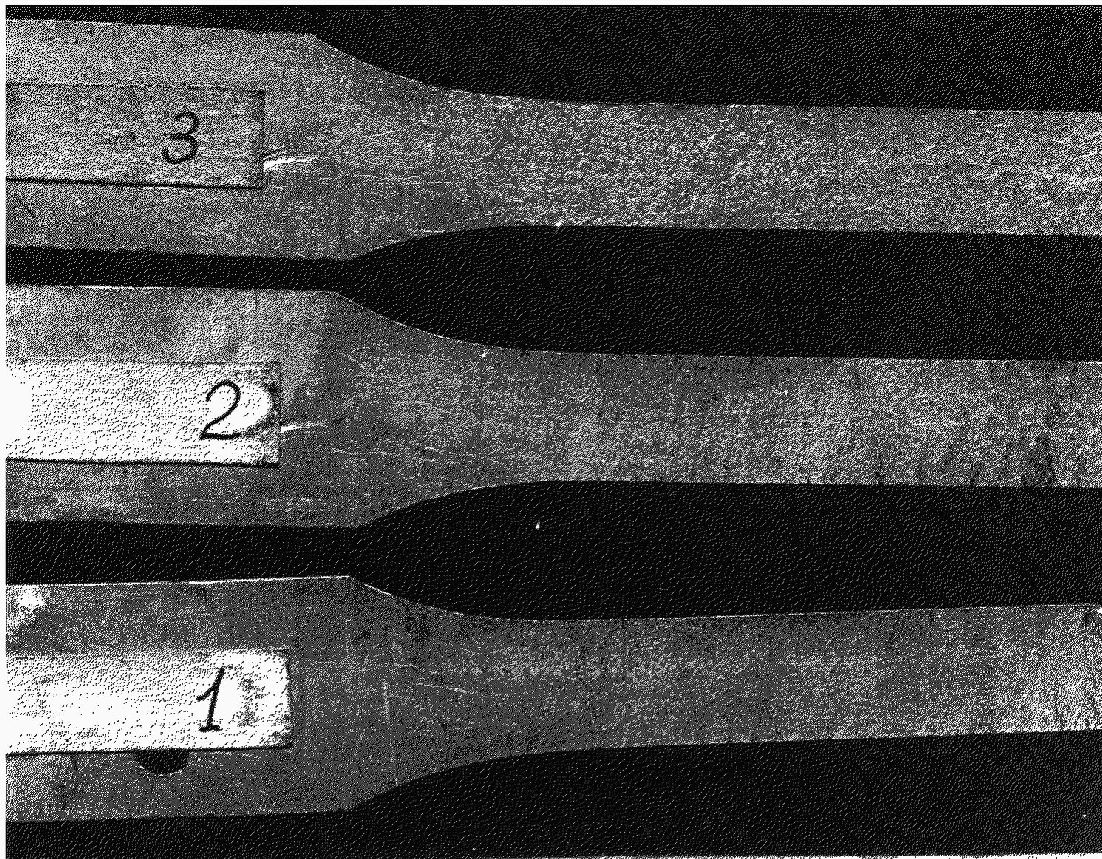

При растяжении образца на его поверхности появляется шероховатость, допустимость которой определяют в сравнении с допускаемой крупнокристаллической структурой в соответствии с приложением В или в сравнении с эталоном, согласованным между изготовителем и потребителем.

7.5 Измерение отклонения от плоскостности листов проводят на контрольной плите по нормативной документации.

Отклонение от плоскостности (волнистость и прогиб) определяют наибольшим расстоянием между плоскостью расположения листа и прилегающей плоскостью контрольной плиты. Измерения проводят одним из способов, указанных в ГОСТ 26877 с помощью металлических линеек по ГОСТ 8026 и ГОСТ 427.

Выпуклость листа (высоту и длину хлопуна) определяют по методике изготовителя.

7.6 Наличие селитры проверяют нанесением на поверхность листа в любом месте капли 0,5%-ного раствора дифениламина в серной кислоте.

Примечание - Для приготовления раствора к навеске 0,5 г дифениламина приливают 10 см³ дистиллированной воды и 25 см³ серной кислоты плотностью 1,84 г/см³. После растворения дифениламина объем раствора доводят до 100 см³ серной кислотой плотностью 1,84 г/см³.

Интенсивное посинение капли раствора через 10 - 15 с указывает на присутствие в данном месте селитры. После испытания каплю удаляют фильтровальной бумагой, а испытанный участок тщательно промывают водой и насухо вытирают.

При обнаружении следов селитры партии листов подлежат повторной промывке и повторному контролю на наличие селитры на поверхности листов.

7.7 Микроструктуру листов проверяют металлографическим методом на одном образце или вихретоковым методом по методике изготовителя.

В арбитражных случаях испытания проводят металлографическим методом.

8.1 На одной из сторон на расстоянии не более 30 мм от кромки по ширине или от кромки короткой стороны листа должны быть выбиты или нанесены краской: марка алюминия или алюминиевого сплава, плакировка, состояние материала, толщина листа, номер партии и штамп технического контроля.

По требованию потребителя допускается поставка листов без клеймения.

Допускается маркировать только верхний лист стопы или пачки при транспортировании листов толщиной менее 1,0 мм.

8.2 По согласованию между изготовителем и потребителем на одной стороне поверхности листов вместо клеймения наносят строчечную маркировку с указанием марки алюминия или алюминиевого сплава, плакировки, состояния материала и толщины листа с интервалами между строчками не более 1500 мм. Для маркировки листов применяют быстросохнущие краски по нормативной документации.

8.3 Временная противокоррозионная защита, упаковка, транспортирование и хранение - по ГОСТ 9.510.

Транспортная маркировка грузовых мест - по ГОСТ 14192 с дополнительным нанесением:

- наименования полуфабрикатов;

- марки сплава;

- состояния материала;

- размеров листов;

- номера партии.
