"ГОСТ 2.711-82. Единая система конструкторской документации. Схема деления изделия на составные части"
(введен в действие Постановлением Госстандарта СССР от 23.06.1982 N 2485)
(ред. от 22.06.2006)

Постановлением Государственного комитета СССР по стандартам от 23 июня 1982 г. N 2485 срок введения установлен с 01.07.1983.

Переиздание. Октябрь 1986 г.

Настоящий стандарт устанавливает правила выполнения схемы деления изделия на составные части изделий всех отраслей промышленности.

1.1. Схема деления изделия на составные части (далее - схема деления) - конструкторский документ, определяющий состав изделия, входимость составных частей, их назначение и взаимосвязь.

1.2. Схему деления разрабатывают на изделия (составные части изделия), на которые имеются тактико-техническое задание (ТТЗ) или техническое задание (ТЗ) заказчика (головного разработчика).

1.3. Схему деления разрабатывают начиная со стадии технического проекта (эскизного проекта, если технический проект не выполняется) и обозначают по ГОСТ 2.201-80 с присвоением кода Е1.

(в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

1.4. В схеме деления приводят состав изделия (комплексы, сборочные единицы, детали, входящие в изделие, как вновь разработанные, так и заимствованные и покупные). При этом указывают:

обозначение изделия и его составных частей;

(в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

наименование изделия и его составных частей;

индексы, присвоенные заказчиком изделию и составным частям (для изделий, разрабатываемых по заказам Министерства обороны).

При необходимости на схеме деления могут быть показаны различные комплекты, входящие в состав изделия или отправляемые отдельно от него. По согласованию с представительством заказчика допускается включать в схему деления и другие данные об изделии и его составных частях, например, о разработчике, стадии разработки (литерности документов), сроках разработки, о потребителях и изготовителях изделия и т.д.

(в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

1.5. Уровень деления (раскрытия) изделия на составные части зависит от сложности и специфики изделия и устанавливается разработчиком изделия по согласованию с заказчиком.

1.6. На каждую составную разрабатываемую по ТТЗ (ТЗ), схема деления оформляется самостоятельным конструкторским документом и ссылка на нее должна быть приведена в схеме деления изделия в целом. По согласованию с представительством заказчика допускается такие схемы деления составных частей при выполнении в бумажной форме включать в схему деления изделия в целом на последующих листах.

(в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

1.7. Покупные и заимствованные составные части изделия на составные части более низкого уровня не делятся.

1.8. Согласование и утверждение схемы деления (для изделий, разрабатываемых по заказам Министерства обороны выполняется в соответствии с техническим заданием).

(в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

2.1. Схему деления выполненную в бумажной форме следует размещать на листах форматов по ГОСТ 2.301-68 с основной надписью ГОСТ 2.104-2006 на первом (заглавном) листе и на последующих листах.

(в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

Схему деления в электронной форме выполняют на базе электронной структуры изделия и по аналогичным правилам.

(абзац введен Изменением N 1, введенным в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

2.2. Данные об изделии и его составных частях при выполнении схемы деления в бумажной форме следует помещать в условные графические обозначения составных частей изделия.

(в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

При выполнении схемы деления в электронной форме условные графические обозначения следует использовать для обозначения составных частей изделия. Данные об изделии и его составных частях при их визуализации на экране ЭВМ следует размещать рядом с условными графическими обозначениями.

(абзац введен Изменением N 1, введенным в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

Условные графические обозначения изделия и его составных частей (оригинальных, покупных, заимствованных) приведены в рекомендуемом Приложении 1, черт. 1, черт. 2.

(в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

Информацию об изделии располагают:

а) в условном графическом обозначении сверху вниз;

б) рядом с условным графическим обозначением слева направо в следующей последовательности: обозначение, наименование, индекс изделия и т.д..

(в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

2.3. Условные графические обозначения изделия и его составных частей должны быть соединены между собой, соответственно входимости, сплошными тонкими линиями. Линии следует заканчивать стрелками (см. пример на черт. 1 и в Приложении 2, черт. 1 и 2).

(в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

При выполнении схемы деления в электронной форме допускается выполнять схему с детализируемыми далее соответственно уровням входимости составными частями изделия (см. пример в Приложении 2, черт. 3).

(абзац введен Изменением N 1, введенным в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

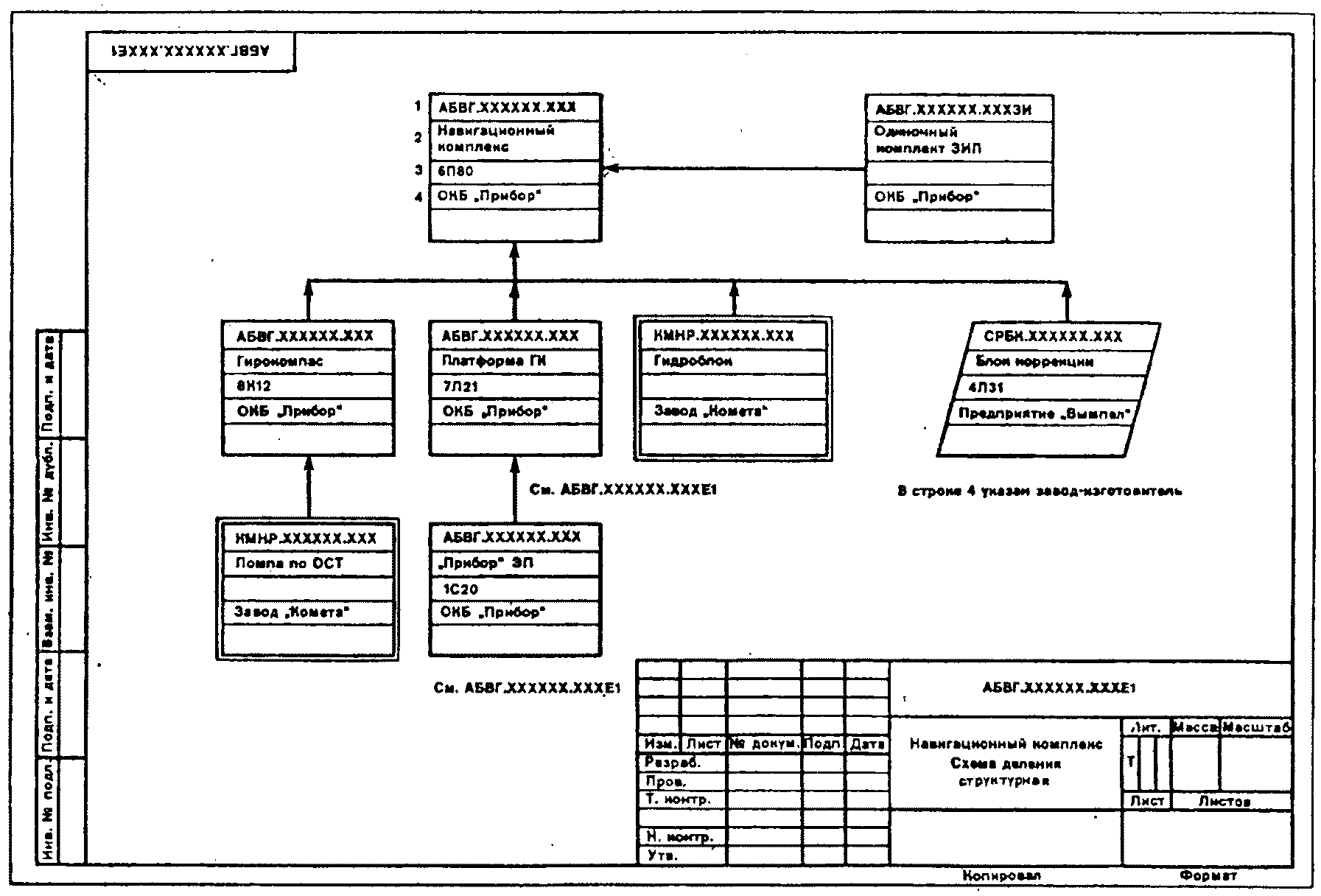

2.4. При необходимости продолжить графическую часть схемы деления на каком-либо из последующих листов у соответствующего графического обозначения следует поместить надпись с номером листа, на котором помещено продолжение (см. пример на черт. 2).

2.5. Если составная часть изделия оформлена отдельным документом, то при выполнении схемы деления в бумажной форме около соответствующего графического обозначения должна быть запись типа: см. АБВГ.ХХХХХХ.ХХХЕ1 (см. пример на черт. 2).

При выполнении схемы деления в электронной форме при выборе соответствующего условного графического обозначения должен быть обеспечен переход на визуализацию документа, которым оформлена данная составная часть изделия.

(п. 2.5 в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

2.6. При разработке схемы деления допускается все составные части обозначать арабскими цифрами, а все необходимые данные о них приводить в таблице, располагаемой под схемой деления. Рекомендуется составные части в таблице располагать в следующей последовательности: комплексы, сборочные единицы, детали, комплекты. При этом детали и комплекты на схеме деления допускается не указывать, а сведения о них приводить в таблице.

(в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

2.7. Примеры оформления схемы деления приведены в справочном Приложении 2.

(в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

1.1. При выполнении схемы деления в электронной форме соответствующие графические обозначения должны иметь видимые размеры не менее 6 х 6 мм (высота х ширина).

(п. 1.1 введен Изменением N 1, введенным в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

1.2. Если составная часть изделия оформлена отдельным документом, при выполнении схемы деления в электронной форме для соответствующего условного графического обозначения должно быть обеспечено различимое обозначение перехода на документ, которым оформлена данная составная часть изделия. В качестве обозначения рекомендуется использовать стрелку (см. черт. 2), располагаемую снизу условного графического обозначения.

(п. 1.2 введен Изменением N 1, введенным в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

(в ред. Изменения N 1, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

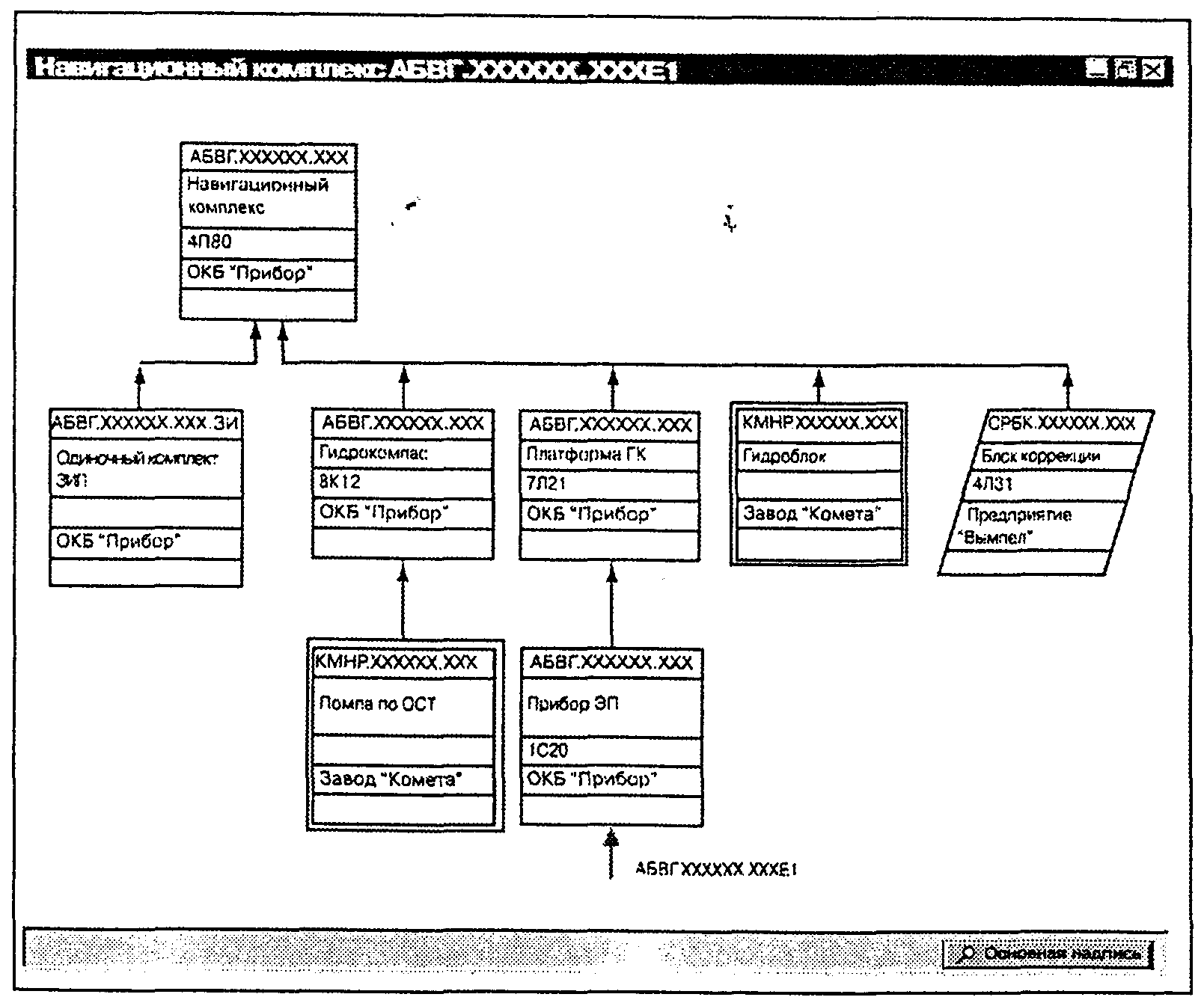

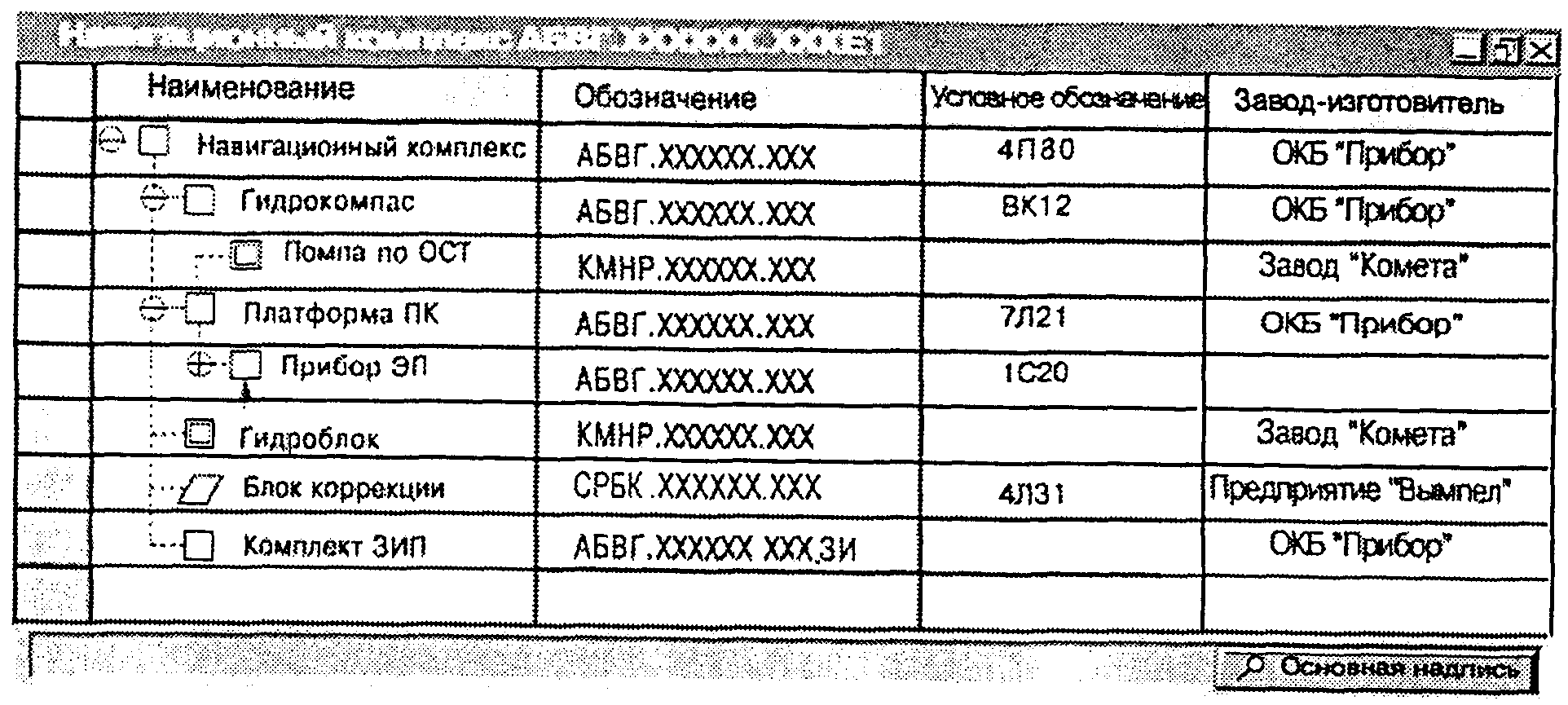

Примечания. 1. На черт. 2 и 3 приведены примеры представления схемы деления структурной на экране ЭВМ.

(примечание 1. введено Изменением N 4, введенным в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)

2. В правой нижней части черт. 2 и 3 приведен пример оформления вызова данных основной надписи (ГОСТ 2.104-2006).

(примечание 2. введено Изменением N 4, введенным в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)
