"Изменение N 1 ГОСТ 2.711-82 "Единая система конструкторской документации. Схема деления изделия на составные части"
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 28.02.2006 N 23)

Принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (Протокол N 23 от 28.02.2006).

Зарегистрировано Бюро по стандартам МГС N 5313.

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004].

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации.

Пункт 1.3. Заменить слова: "на стадии" на "начиная со стадии";

исключить слова: "по ГОСТ 2.201-80".

Пункт 1.4. Второй абзац. Исключить слова: "по ГОСТ 2.201-80";

пятый абзац. Заменить слова: "представителем заказчика" на "представительством заказчика".

Пункт 1.6. Заменить слова: "представителем заказчика" на "представительством заказчика";

после слов "составных частей" дополнить словами: "при выполнении в бумажной форме".

Пункт 1.8 после слова "обороны" дополнить словами: "выполняется в соответствии с техническим заданием".

Пункт 2.1 после слова "деления" дополнить словами: "выполненную в бумажной форме";

исключить слова: "по форме 2", "по форме 2а";

заменить ссылку: ГОСТ 2.104-68 на ГОСТ 2.104-2006;

дополнить абзацем:

"Схему деления в электронной форме выполняют на базе электронной структуры изделия и по аналогичным правилам".

Пункт 2.2. Первый абзац изложить в новой редакции:

"Данные об изделии и его составных частях при выполнении схемы деления в бумажной форме следует помещать в условные графические обозначения составных частей изделия";

второй абзац после слов "Приложении 1" дополнить словами: "(черт. 1, черт. 2)";

дополнить абзацем (после первого):

"При выполнении схемы деления в электронной форме условные графические обозначения следует использовать для обозначения составных частей изделия. Данные об изделии и его составных частях при их визуализации на экране ЭВМ следует размещать рядом с условными графическими обозначениями";

последний абзац изложить в новой редакции:

"Информацию об изделии располагают:

а) в условном графическом обозначении сверху вниз;

б) рядом с условным графическим обозначением слева направо в следующей последовательности: обозначение, наименование, индекс изделия и т.д.".

Пункт 2.3 после слова "линиями" изложить в новой редакции: "Линии следует заканчивать стрелками (см. пример на черт. 1 и в Приложении 2, черт. 1 и 2)";

дополнить абзацем:

"При выполнении схемы деления в электронной форме допускается выполнять схему с детализируемыми далее соответственно уровням входимости составными частями изделия (см. пример в Приложении 2, черт. 3)".

Пункт 2.5 изложить в новой редакции:

"2.5. Если составная часть изделия оформлена отдельным документом, то при выполнении схемы деления в бумажной форме около соответствующего графического обозначения должна быть запись типа: см. АБВГ.ХХХХХХ.ХХХЕ1 (см. пример на черт. 2).

При выполнении схемы деления в электронной форме при выборе соответствующего условного графического обозначения должен быть обеспечен переход на визуализацию документа, которым оформлена данная составная часть изделия".

Пункт 2.6. Заменить слова: "приводят в таблице" на "приводить в таблице".

Пункт 2.7. Заменить слова: "Пример" на "Примеры", "приведен" на "приведены".

Приложение 1 дополнить наименованием: "Условные графические обозначения";

заменить слова: "Условные графические обозначения изделий и их составных частей" на "Пример условных графических обозначений изделий и их составных частей";

чертеж дополнить подрисуночной подписью: "Черт. 1";

приложение дополнить пунктами 1.1, 1.2 и чертежом 2:

"1.1. При выполнении схемы деления в электронной форме соответствующие графические обозначения должны иметь видимые размеры не менее 6 х 6 мм (высота х ширина).

1.2. Если составная часть изделия оформлена отдельным документом, при выполнении схемы деления в электронной форме для соответствующего условного графического обозначения должно быть обеспечено различимое обозначение перехода на документ, которым оформлена данная составная часть изделия. В качестве обозначения рекомендуется использовать стрелку (см. черт. 2), располагаемую снизу условного графического обозначения.

Приложение 2. Наименование изложить в новой редакции: "Примеры оформления схемы деления структурной";

графический пример. Основная надпись. Заменить слова: "Схема деления изделия на составные части" на "Схема деления структурная";

дополнить наименованием и подрисуночной подписью: "Пример оформления схемы деления структурной в бумажной форме" и "Черт. 1";

приложение дополнить чертежами - 2, 3 и примечаниями 1, 2:

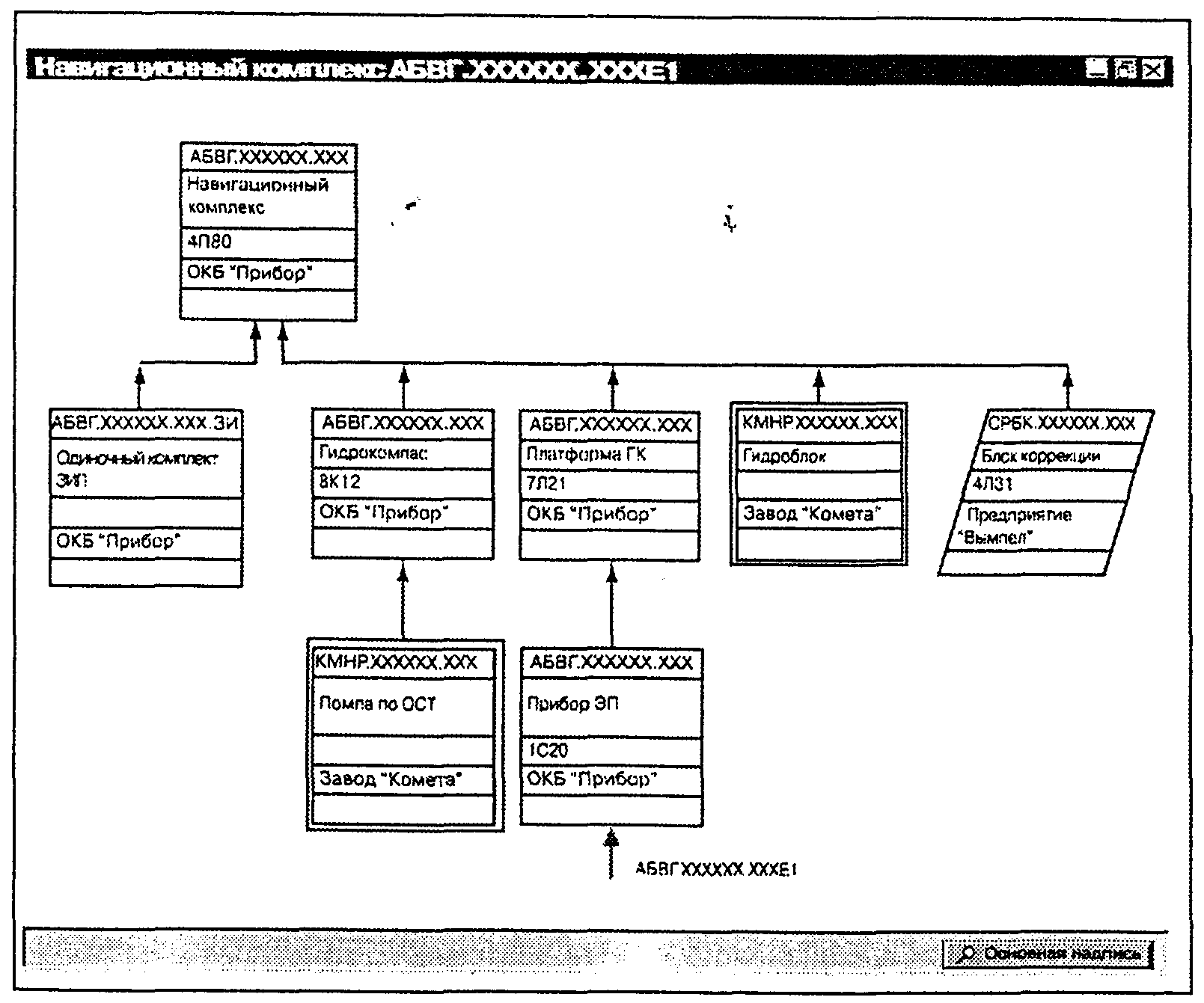

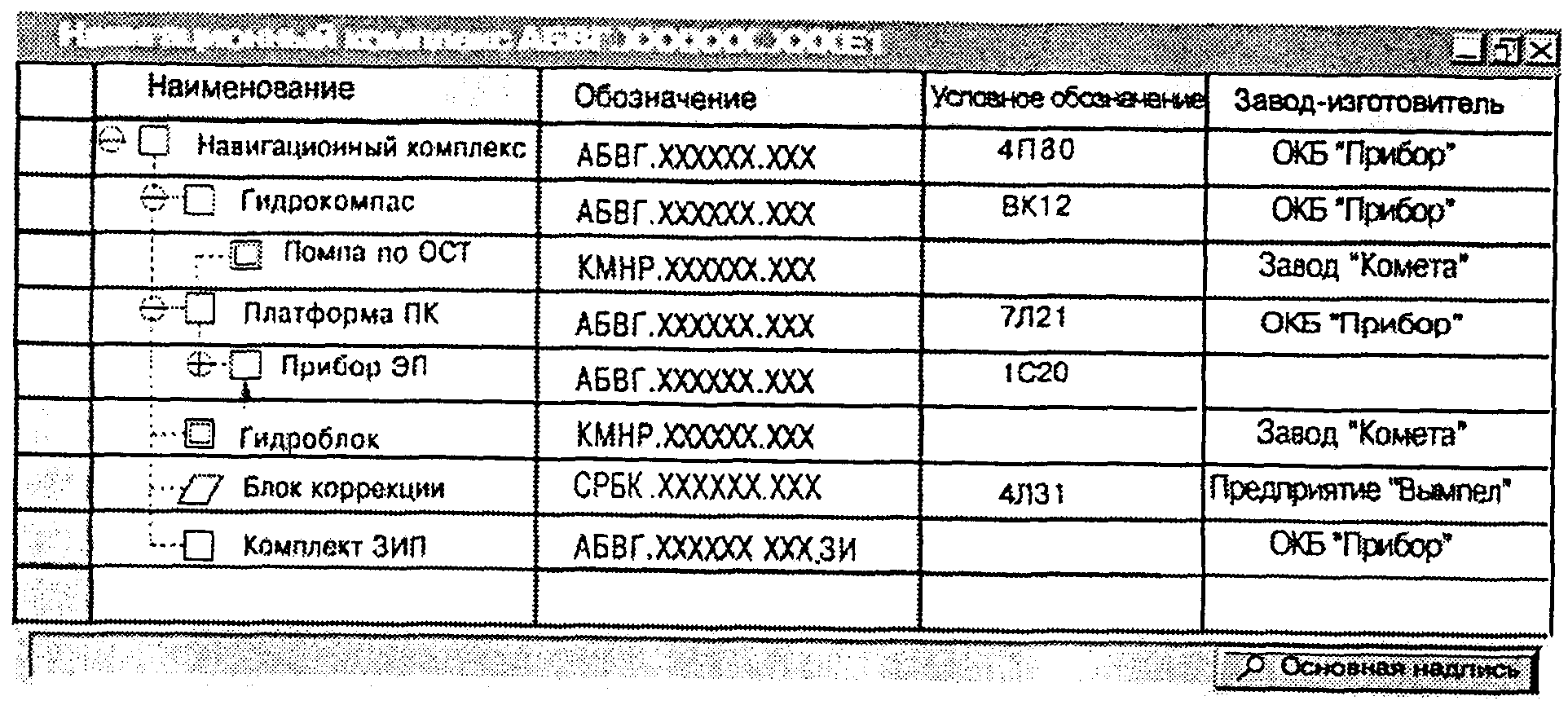

Примечания. 1. На черт. 2 и 3 приведены примеры представления схемы деления структурной на экране ЭВМ.

2. В правой нижней части черт. 2 и 3 приведен пример оформления вызова данных основной надписи (ГОСТ 2.104-2006)".
