МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЛИФТЫ ПАССАЖИРСКИЕ
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Passenger lifts.
Basic parameters and dimensions
ГОСТ 5746-2003
(ИСО 4190-1-99)
Группа Ж22
ОКП 48 3611
Предисловие
1. Разработан Техническим комитетом по стандартизации ТК 209 "Лифты, строительные подъемники и эскалаторы".
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 23 от 22 мая 2003 г.).
За принятие проголосовали:
??????????????????????????????????????????????????????????????????
? Наименование государства ? Наименование национального органа ?
? ? по стандартизации ?
??????????????????????????????????????????????????????????????????
?Азербайджанская Республика?Азгосстандарт ?
?Республика Армения ?Армгосстандарт ?
?Республика Беларусь ?Госстандарт Республики Беларусь ?
?Грузия ?Грузстандарт ?
?Республика Казахстан ?Госстандарт Республики Казахстан ?
?Кыргызская Республика ?Кыргызстандарт ?
?Республика Молдова ?Молдовастандарт ?
?Российская Федерация ?Госстандарт России ?
?Республика Таджикистан ?Таджикстандарт ?
?Туркменистан ?Главгосслужба "Туркменстандартлары" ?
?Республика Узбекистан ?Узгосстандарт ?
?Украина ?Госстандарт Украины ?
??????????????????????????????????????????????????????????????????
3. Разделы (подразделы) настоящего стандарта, за исключением 4.1 (таблица 1) и 4.3 (таблица 2), представляют собой аутентичный текст ИСО 4190-1:1999 "Установка пассажирских и служебных лифтов. Часть 1. Лифты классов I, II, III и VI" с Изменением от 01.03.2001 (ISO 4190-1:1999 "Installation of passenger and service lifts - Part 1: Class I, II, III and VI lifts") (with corrections of 01.03.2001).
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 23 октября 2003 г. N 300-ст межгосударственный стандарт ГОСТ 5746-2003 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2004 г.
5. Взамен ГОСТ 5746-83.
Введение
Настоящий стандарт содержит требования к основным параметрам и размерам лифтов, изложенным в международном стандарте ИСО 4190-1-99 "Установка пассажирских и служебных лифтов. Часть 1. Лифты классов I, II, III и VI".
Стандарт разработан с целью:
- создания благоприятных условий для потребителей лифтов за счет значительного увеличения номенклатуры и исполнений пассажирских лифтов, в том числе лифтов с гидроприводом, а также лифтов, оснащенных телескопическими дверями;
- расширения возможностей использования пассажирских лифтов инвалидами,
- обеспечения перевозки лежачих больных на носилках, каталках и других средствах горизонтального транспортирования с различными системами жизнеобеспечения;
- расширения ряда грузоподъемностей и скоростей пассажирских лифтов для зданий большой заселенности и этажности с интенсивными пассажиропотоками;
- уменьшения объемов, занимаемых лифтами в зданиях, за счет сокращения размеров шахт.
1. Область применения
1.1. Настоящий стандарт распространяется на пассажирские электрические и гидравлические лифты, устанавливаемые в глухих шахтах.
1.2. Пассажирские лифты, включенные в настоящий стандарт, предназначены для оборудования зданий (сооружений):
- строящихся;
- эксплуатирующихся (при замене лифтов);
- реконструируемых.
1.3. Настоящий стандарт не распространяется на лифты номинальной скоростью более 6 м/с.
Требования стандарта являются рекомендуемыми, кроме требований, регламентированных национальными "Правилами устройства и безопасной эксплуатации лифтов" (ПУБЭЛ).
2. Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 8032-84 Предпочтительные числа и ряды предпочтительных чисел.
3. Определения
3.1. В настоящем стандарте применяют следующие термины с соответствующими определениями.
3.1.1. грузоподъемность лифта номинальная: Значение, равное массе груза, на транспортирование которого рассчитан лифт.
3.1.2. дверь (кабины, шахты) горизонтально-раздвижная: Дверь, створка(и) которой перемещается(ются) в горизонтальном направлении.
3.1.3. дверь кабины (шахты) телескопическая: Горизонтально-раздвижная дверь, створки которой перемещаются в параллельных плоскостях, при открывании заходя одна за другую.
3.1.4. дверь кабины (шахты) центрального открывания: Горизонтально-раздвижная дверь, створки которой перемещаются в противоположных направлениях от центра.
3.1.5. здания с интенсивными пассажиропотоками: Здания большой этажности и (или) заселенности.
3.1.6. кабина: Грузонесущее устройство, предназначенное для размещения людей (пассажиров).
3.1.7. лифт: Стационарная грузоподъемная машина периодического действия, предназначенная для подъема и спуска людей и (или) грузов в кабине, движущейся по жестким прямолинейным направляющим, у которых угол наклона к вертикали не более 15°.
3.1.8. лифт гидравлический: Лифт с электронасосным гидроприводом поступательного движения.
3.1.9. лифт пассажирский: Лифт, предназначенный, в основном, для подъема и спуска людей.
3.1.10. лифт электрический: Лифт с электроприводом.
3.1.11. лифт пассажирский для зданий лечебно-профилактических учреждений (больничный лифт): Пассажирский лифт, размеры кабины и конструкция которого позволяют перевозить пациентов лечебно-профилактических учреждений, в том числе на средствах горизонтального транспортирования (каталках, кроватях и т.д.) и (или) медицинское оборудование.
3.1.12. машинное помещение: Огороженное со всех сторон пространство, оснащенное дверью, в котором размещаются привод, вводное устройство, станция управления и другое оборудование лифта.
3.1.13. приямок шахты: Часть шахты, расположенная ниже уровня пола нижней посадочной (погрузочной) площадки.
3.1.14. скорость номинальная: Скорость движения кабины, на которую рассчитан лифт.
3.1.15. шахта: Сооружение, в котором движутся кабина и противовес.
3.2. Обозначение размеров
3.2.1. Внутренние размеры кабины и дверного проема (см. рисунок 1).
- ширина кабины; - ширина дверного проема;
- глубина кабины; - высота дверного проема;
- высота кабины; 1 - отделочные (декоративные) панели;
2 - подвесной потолок

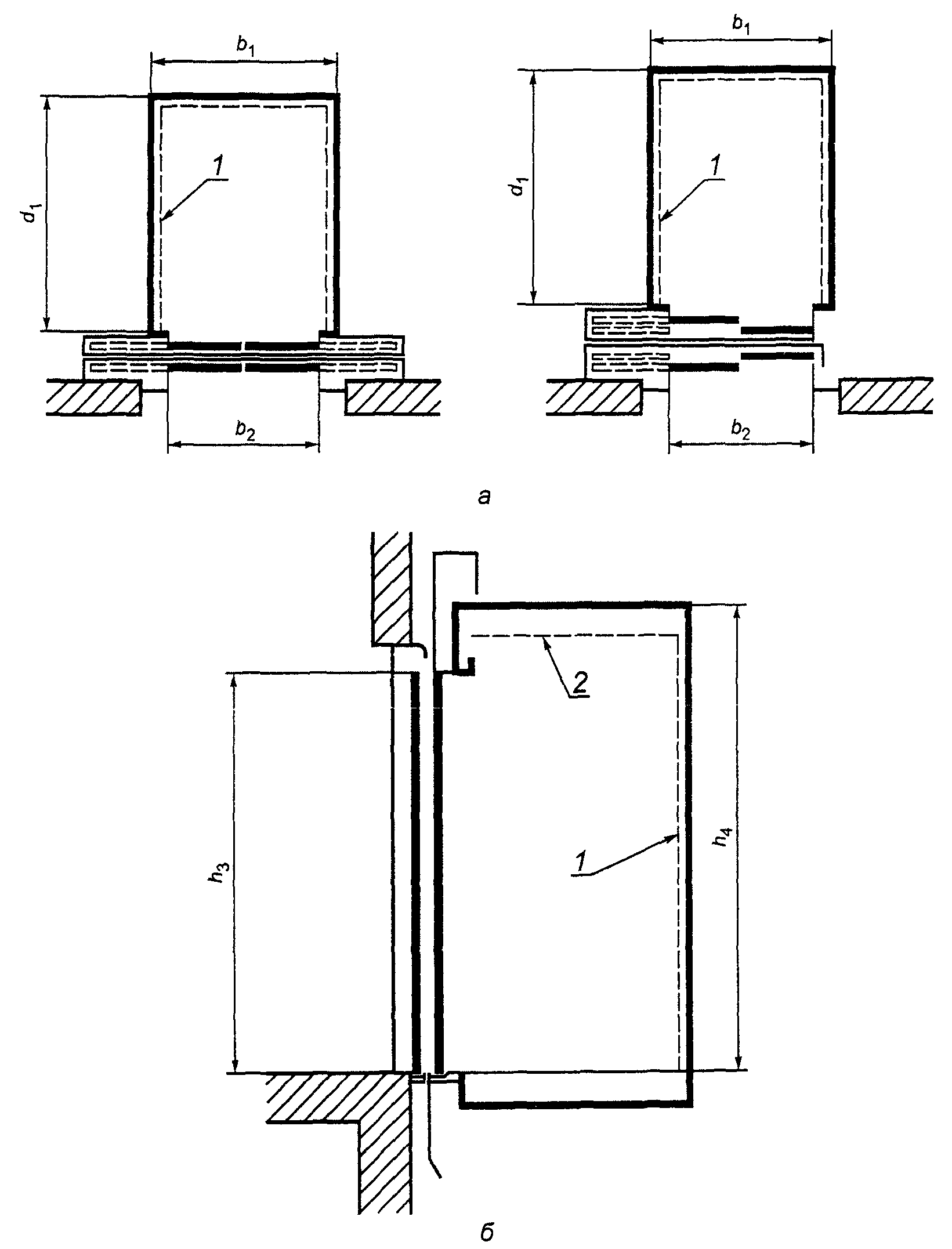

Рисунок 1. Обозначения основных размеров кабины и дверных
проемов, а также внутренних размеров шахты
3.2.1.1. Ширина кабины <*> - горизонтальное расстояние между внутренними поверхностями стен кабины, измеренное параллельно передней стенке входа в кабину.
3.2.1.2. Глубина кабины <*> - горизонтальное расстояние между внутренними поверхностями передней и задней стен кабины, измеренное перпендикулярно ширине кабины.
------------------------------
<*> Должны измеряться, как указано на рисунке 1а, на высоте 1 м от уровня пола кабины. Декоративные или защитные панели или поручни (при наличии) должны размещаться внутри этих размеров.
3.2.1.3. Высота кабины - вертикальное внутреннее расстояние между порогом входа в кабину и конструктивным потолком кабины.
Устройства освещения кабины и декоративные потолки размещены внутри этого размера.
3.2.1.4. Ширина дверного проема - размер ширины входа в свету, измеренный при полностью открытых дверях кабины и шахты.
3.2.1.5. Высота дверного проема - размер высоты входа в свету, измеренный при полностью открытых дверях кабины и шахты.
3.2.2. Внутренние размеры шахты (см. рисунки 2а и 2б).
- ширина шахты, - ширина машинного помещения,
- глубина шахты, - глубина приямка,
- глубина машинного помещения,
- высота шахты от уровня верхней посадочной площадки
до выступающих частей перекрытия над шахтой;
- высота машинного помещения

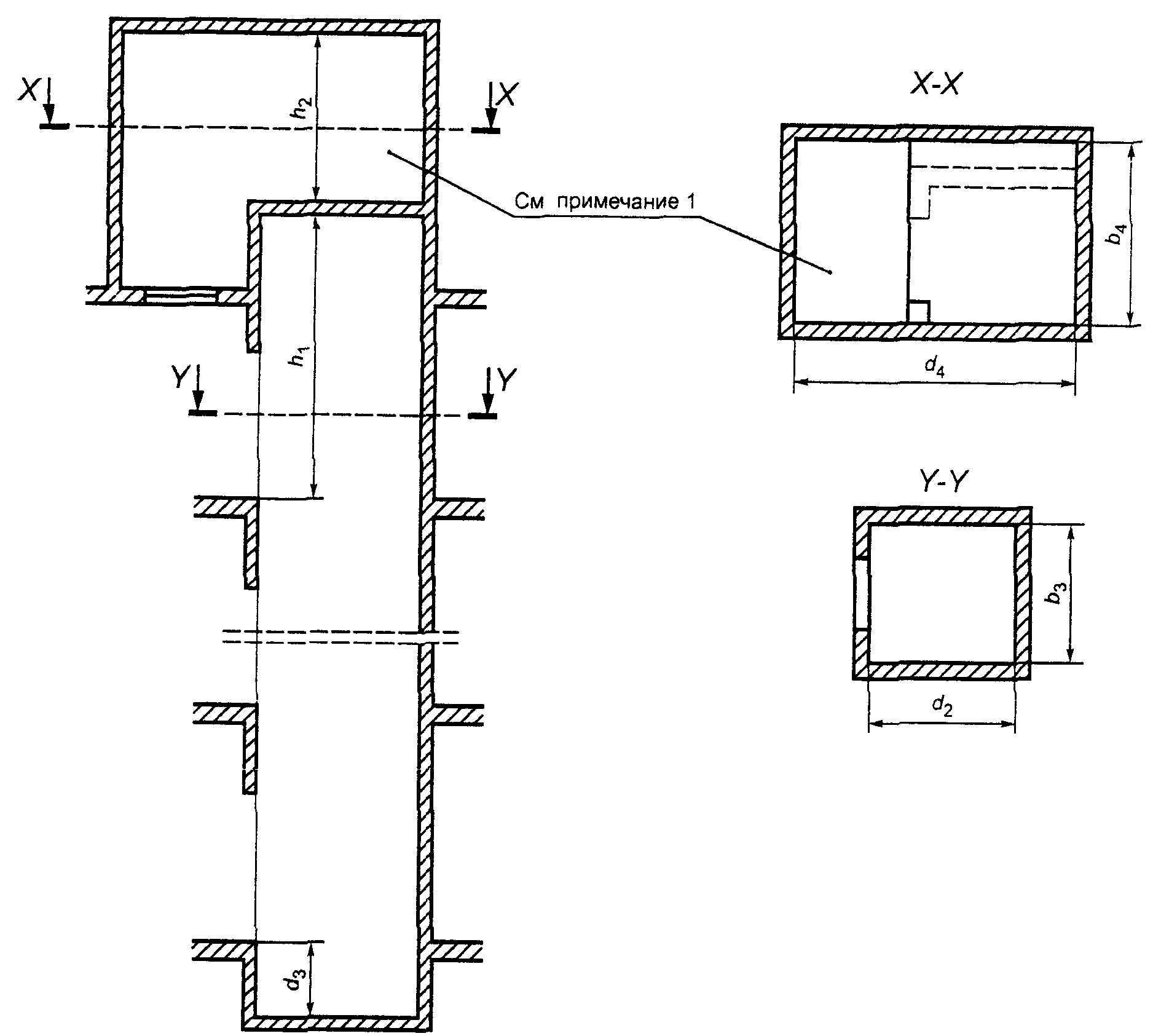

Рисунок 2а. Регламентированные размеры шахты и машинного
помещения электрических лифтов (одиночная установка)
Примечания. 1. Машинное помещение должно быть оснащено дверью (на рисунке не указана).
2. Электрические лифты могут иметь исполнение, не предусматривающее машинное помещение.
- ширина шахты; - ширина машинного помещения;
- глубина шахты; - глубина приямка;
- глубина машинного помещения;
- высота шахты от уровня верхней посадочной (погрузочной)
площадки до выступающих частей перекрытия над шахтой;
- высота машинного помещения

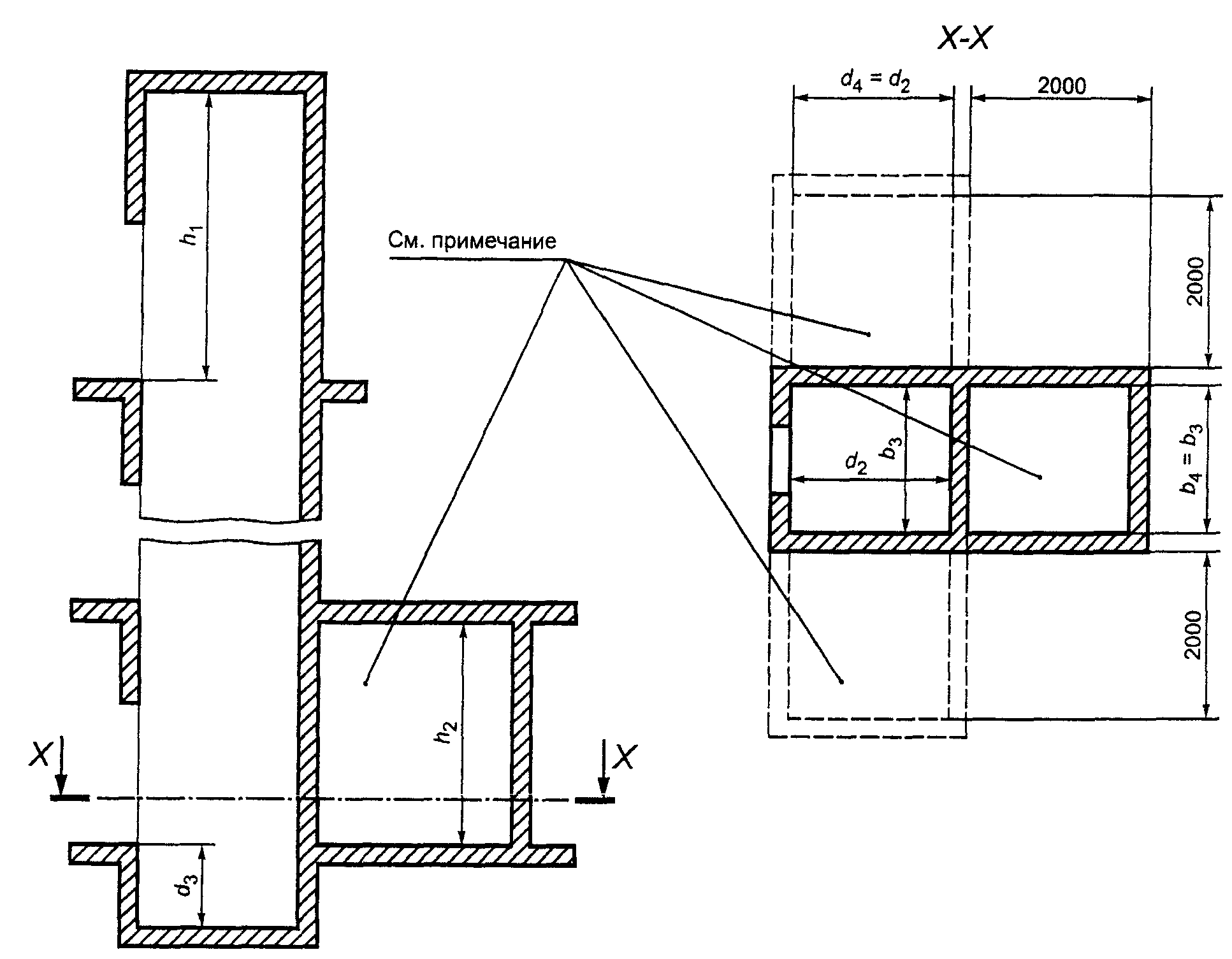

Рисунок 2б. Регламентированные размеры шахты и машинного
помещения гидравлических лифтов (одиночная установка)
Примечание. Машинное помещение должно быть оснащено дверью (на рисунке не указана).
3.2.2.1. Ширина шахты - горизонтальное расстояние между внутренними поверхностями стен шахты, измеренное параллельно ширине кабины.
3.2.2.2. Глубина шахты - горизонтальное расстояние, перпендикулярное ширине шахты.
3.2.2.3. Глубина приямка - наименьшее расстояние, измеренное параллельно направляющим, от уровня пола нижней посадочной (погрузочной) площадки до пола шахты.
3.2.2.4. Высота шахты от верхней посадочной (погрузочной) площадки - наименьшее расстояние, измеренное параллельно направляющим, от уровня чистого пола верхней посадочной (погрузочной) площадки до выступающих частей перекрытия над шахтой.
3.2.3. Внутренние размеры машинного помещения (см. рисунки 2а и 2б).
3.2.3.1. Ширина машинного помещения - горизонтальный размер, измеренный параллельно ширине кабины.
3.2.3.2. Глубина машинного помещения - горизонтальный размер, измеренный перпендикулярно ширине машинного помещения.
3.2.3.3. Высота машинного помещения - наименьший размер между уровнем размещения лебедки (гидроагрегата) и потолком машинного помещения, измеренный в соответствии с положениями ПУБЭЛ.
4. Основные параметры
4.1. Числовые значения грузоподъемностей пассажирских лифтов выбирают из ряда чисел, близких к ряду предпочтительных чисел R10 по ГОСТ 8032.
Рекомендуемые значения номинальных грузоподъемностей пассажирских лифтов соответствуют ряду: 320, 630, 800, 1000, 1275, 1600, 1800, 2000, 2500 кг.
Значения грузоподъемностей пассажирских лифтов для зданий различных видов рекомендуется выбирать согласно таблице 1.
Таблица 1
Значения грузоподъемностей лифтов
для зданий различных видов
Вид здания
Жилые
Общественные
и промышлен-
ные (соору-
жения)
Большой этажности и
(или) заселенности
(с интенсивными
пассажиропотоками)
Лечебно-
профилак-
тические
учреждения
Номинальные
грузоподъем-
ности лифтов,
кг
400,
630,
1000
630, 800,
1000
1275, 1600,
1800, 2000
1275 <*>,
1600 <*>,
2000 <*>,
2500 <*>
<*> Для больничных лифтов.
4.2. Числовые значения скоростей пассажирских лифтов выбирают из ряда чисел, близких к ряду предпочтительных чисел R5 по ГОСТ 8032.
Рекомендуемые значения номинальных скоростей движения кабин пассажирских лифтов соответствуют ряду: 0,40; 0,63; 1,00; 1,60; 2,00; 2,50; 3,00; 3,50; 4,00; 5,00; 6,00 м/с.
Номинальные скорости для пассажирских лифтов в зависимости от привода следует принимать в диапазоне:
0,63 - 6,00 - электрический привод;
0,40 - 1,00 - гидравлический привод.
4.3. Для зданий различных видов высотой до 25 этажей включительно скорость лифта, как правило, принимают согласно таблице 2.
Таблица 2
Значения скорости лифта
в зависимости от этажности здания
Номинальная скорость
лифта, м/с
Максимальное число этажей
Жилые здания
Общественные и промышленные
здания (сооружения)
0,40; 0,63; 1,00 <*>
9
5
1,00
16
10
1,60
25
16
2,00; 2,50
-
25
<*> Для электрических и гидравлических лифтов.
Для зданий высотой более 25 этажей выбор скорости лифта производят при проектировании в соответствии с расчетом и по согласованию с производителем лифта.
4.4. При невозможности оборудования зданий (сооружений) лифтами в соответствии с требованиями настоящего стандарта, применяют лифты с параметрами и размерами, отвечающими требованиям национальных ПУБЭЛ.
5. Основные размеры
5.1. Основные размеры (внутренние) кабин, шахт, машинных помещений выбирают по таблицам 3, 3.1, 4 и рисункам 1 - 6. Электрические лифты могут иметь исполнения, которые не предусматривают машинного помещения.
Таблица 3
Высота кабины, дверного проема,
частей шахты пассажирских лифтов
Размеры в миллиметрах
?????????????????????????????????????????????????????????????????????????????
? Размер ?Номинальная?Жилые здания ?Здания обществен- ? Здания большой ?
? ? скорость ? ?ные и промышлен- ? этажности и ?
? ? v , м/с ? ?ные (сооружения) ? заселенности ?
? ? ном ??????????????????????????????????????????????????????
? ? ? Номинальная грузоподъемность, кг ?
? ? ??????????????????????????????????????????????????????
? ? ?320 ?630?1000?630?800 ?1000?1275?1275?1600?1800?2000?
?????????????????????????????????????????????????????????????????????????????
? Высота ?- ? 2200 ? 2300 ? 2400 ?
?кабины h ? ? ? ? ?
? 4 ? ? ? ? ?
???????????? ??????????????????????????????????????????????????????
? Высота ? ?2000? 2100 ?
?дверного ? ? ? ?
?проема ? ? ? ?
?кабины и ? ? ? ?
?шахты h ? ? ? ?
? 3 ? ? ? ?
?????????????????????????????????????????????????????????????????????????????
? Глубина ?0,40 ? 1400 ? <*> ?
?приямка d ??????????????????????????????????????????????????????????????????
? 3?0,63 - 1,00? 1400 ? <*> ?
? ?????????????????????????????????????????????? ?
? ?1,60 ?<*> ? 1600 ? ?
? ????????????? ????????????????????????????? ?
? ?2,00 ? ? 1750 ?<*>? 1750 ? ?
? ????????????? ?????????? ????????????????????????????????????
? ?2,50 ? ? 2200 ? ? 2200 ?
? ??????????????????????????????????????????????????????????????????
? ?3,00 ? <*> ? 3200 ?
? ????????????? ?????????????????????
? ?3,50 ? ? 3400 ?
? ????????????? ?????????????????????
? ?4,00; 5,00 ? ? 3800 ?
? ????????????? ?????????????????????
? ?6,00 ? ? 4000 ?
?????????????????????????????????????????????????????????????????????????????
? Высота ?0,40 ? 3600 ? <*> ?
?шахты от ????????????? ????????????????????????????????????????
?верхней ?0,63 ? ? 3800 ? 4200 ? <*> ?
?посадочной??????????????????????????? ? ? ?
?(погрузоч-?1,00 ? 3700 ? ? ? ?
?ной) пло- ?????????????????????????????????????????????? ?
?щадки h ?1,60 ? 3800 ? 4000 ? 4200 ? ?
? 1 ?????????????????????????????????????????????? ?
? ?2,00 ?<*> ? 4300 ?<*>? 4400 ? ?
? ????????????? ?????????? ????????????????????????????????????
? ?2,50 ? ? 5000 ? ?5000? 5200 ? 5500 ?
? ?????????????????????????????????????????????? ?
? ?3,00 ? <*> ? ?
? ????????????? ?????????????????????
? ?3,50 - 5,00? ? 5700 ?
? ????????????? ?????????????????????
? ?6,00 ? ? 6200 ?
?????????????????????????????????????????????????????????????????????????????
? <*> Определяется поставщиком лифта. ?
? ?
? Примечания. 1. Высота кабины допускается 2100 мм. ?
? 2. Высота дверного проема лифтов грузоподъемностью более ?
?320 кг допускается 2000 мм. ?
? 3. Высота верхнего этажа допускается 3500 мм для лифтов ?
?номинальной скоростью менее 1,00 м/с при высоте кабины 2100 мм. ?
?????????????????????????????????????????????????????????????????????????????
Таблица 3.1
Габариты машинного помещения пассажирских лифтов
Размеры в миллиметрах
????????????????????????????????????????????????????????????????????????????????
? Размер ?Номинальная? Номинальная грузоподъемность, кг ?
? ? скорость ?????????????????????????????????????????????????
? ? v , м/с ? 320; 630 ? 800; 1000 ?1275; 1600 ?1800; 2000 ?
? ? ном ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????
? Машинное? Элект- ?0,63 - 1,60?2500 х 3700?3200 х 4900?3200 х 4900?3000 х 5000?
?помещение?рический?????????????????????????????????????????????????????????????
?(в плане ?лифт ?2,00 - 3,00?- ?2700 х 5100?3000 х 5300?3300 х 5700?
?b x d ) ? ????????????????????????????????????????????????? ?
? 4 4 ? ?3,50 - 6,00?- ?3000 х 5700?3000 х 5700? ?
? ??????????????????????????????????????????????????????????????????????
? ? Гидрав-? Ширина или глубина шахты х 2000 ?
? ?лический? ?
? ?лифт ? ?
????????????????????????????????????????????????????????????????????????????????
Таблица 4
Высота кабины, дверного проема, частей шахты,
габариты машинного помещения электрических
больничных лифтов
Размеры в миллиметрах
??????????????????????????????????????????????????????????????????
?Грузоподъемность, кг ? 1275 ? 1600 ? 2000 ? 2500 ?
??????????????????????????????????????????????????????????????????
? Высота кабины h ? 2300 ?
? 4 ? ?
??????????????????????????????????????????????????????????????????
? Высота дверного проема кабины и? 2100 ?
?шахты h ? ?
? 3 ? ?
??????????????????????????????????????????????????????????????????
? Глубина приямка d для лифтов ? ?
? 3 ? ?
?номинальной скоростью v , м/с:? ?
? ном ? ?
? 0,63 ? 1600 ?1800 ?
? ?????????????????????????????????
? 1,00 ? 1700 ?1900 ?
? ?????????????????????????????????
? 1,60 ? 1900 ?2100 ?
? ?????????????????????????????????
? 2,00 ? 2100 ?2300 ?
? ?????????????????????????????????
? 2,50 ? 2500 ?
??????????????????????????????????????????????????????????????????
? Высота шахты от верхней поса- ? ?
?дочной (погрузочной) площадки h ? ?
? 1? ?
?для лифтов номинальной ско- ? ?
?ростью v , м/с: ? ?
? ном ? ?
? 0,63 - 1,60 ? 4400 ?4600 ?
? ?????????????????????????????????
? 2,00 ? 4600 ?4800 ?
? ?????????????????????????????????
? 2,50 ? 5400 ?5600 ?
??????????????????????????????????????????????????????????????????
? Машинное ?0,63 ?Площадь, м2? 25 ? 27 ?29 ?
?помещение ? ?????????????????????????????????????????????
?для лифтов ? ?Ширина b ? 3200 ?3500 ?
?номинальной ? ? 4 ? ? ?
?скоростью ? ?????????????????????????????????????????????
?v , м/с ? ?Глубина d ? 5500 ? 5800 ?
? ном ? ? 4 ? ? ?
? ?????????????????????????????????????????????????????
? ?1,60 - ?Площадь, м2? 25 ? 27 ? 29 ?
? ? 2,50?????????????????????????????????????????????
? ? ?Ширина b ? 3200 ? 3500 ?
? ? ? 4 ? ? ?
? ? ?????????????????????????????????????????????
? ? ?Глубина d ? 5500 ? 5800 ?
? ? ? 4 ? (3500 <*>) ? ?
??????????????????????????????????????????????????????????????????
? <*> Только для номинальной скорости 2,00 м/с. ?
? ?
? Примечания. 1. Значения b и d минимально допустимые. ?
? 4 4 ?
?Фактические размеры должны обеспечить площадь машинного ?
?помещения. ?
? 2. Высота кабины h допускается 2200 мм. ?
? 4 ?
??????????????????????????????????????????????????????????????????

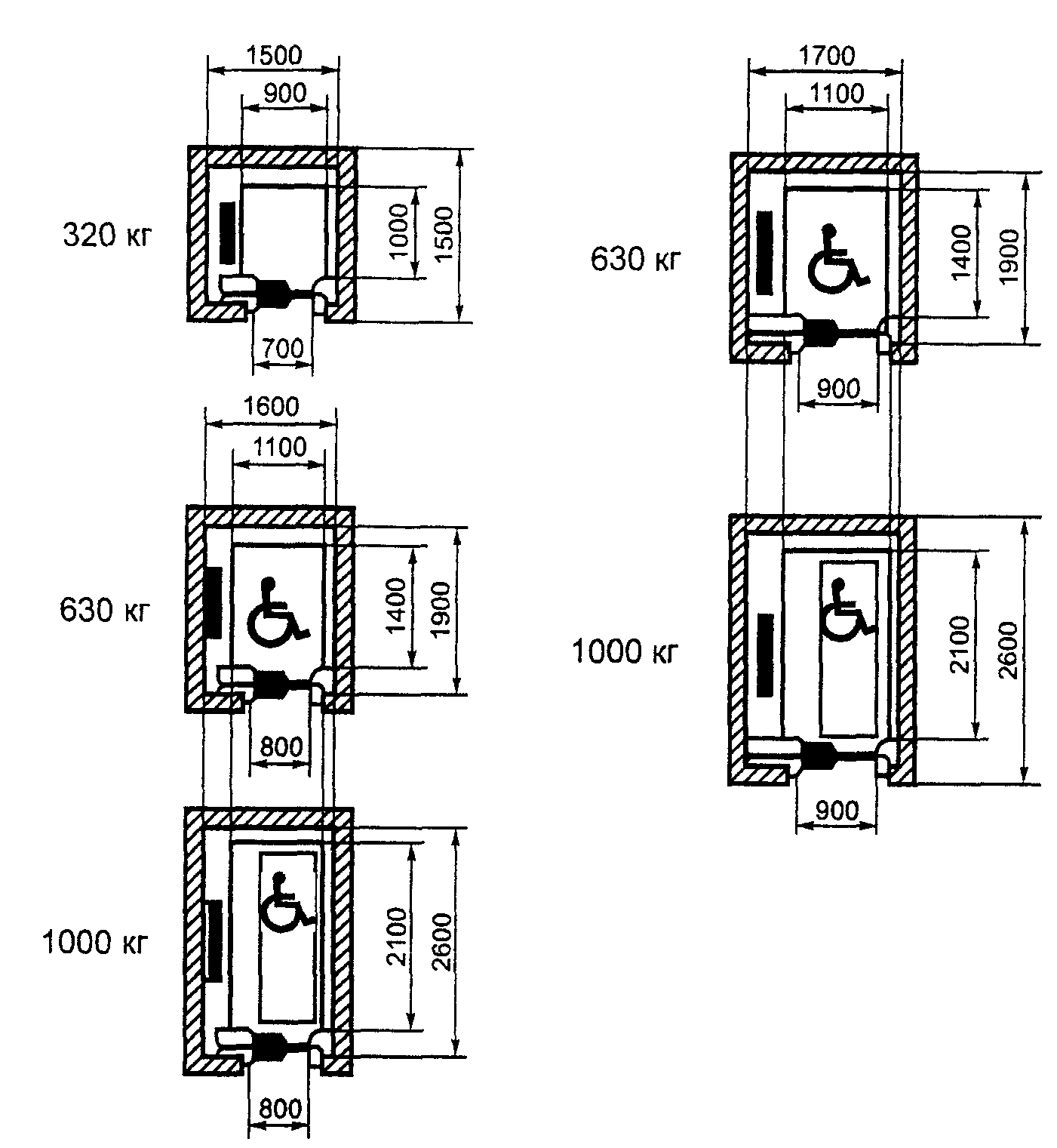

Рисунок 3. Пассажирские лифты для жилых зданий
Примечания. 1. Шахты лифтов скоростью более 2,50 м/с должны быть увеличены по ширине и глубине на 100 мм.
2. Лифты, обозначенные символом , доступны для инвалидов.
3. Лифты с кабинами в плане 1100 х 2100 мм доступны для транспортирования больного на носилках с убирающимися ручками (размер носилок 600 х 2000 мм).

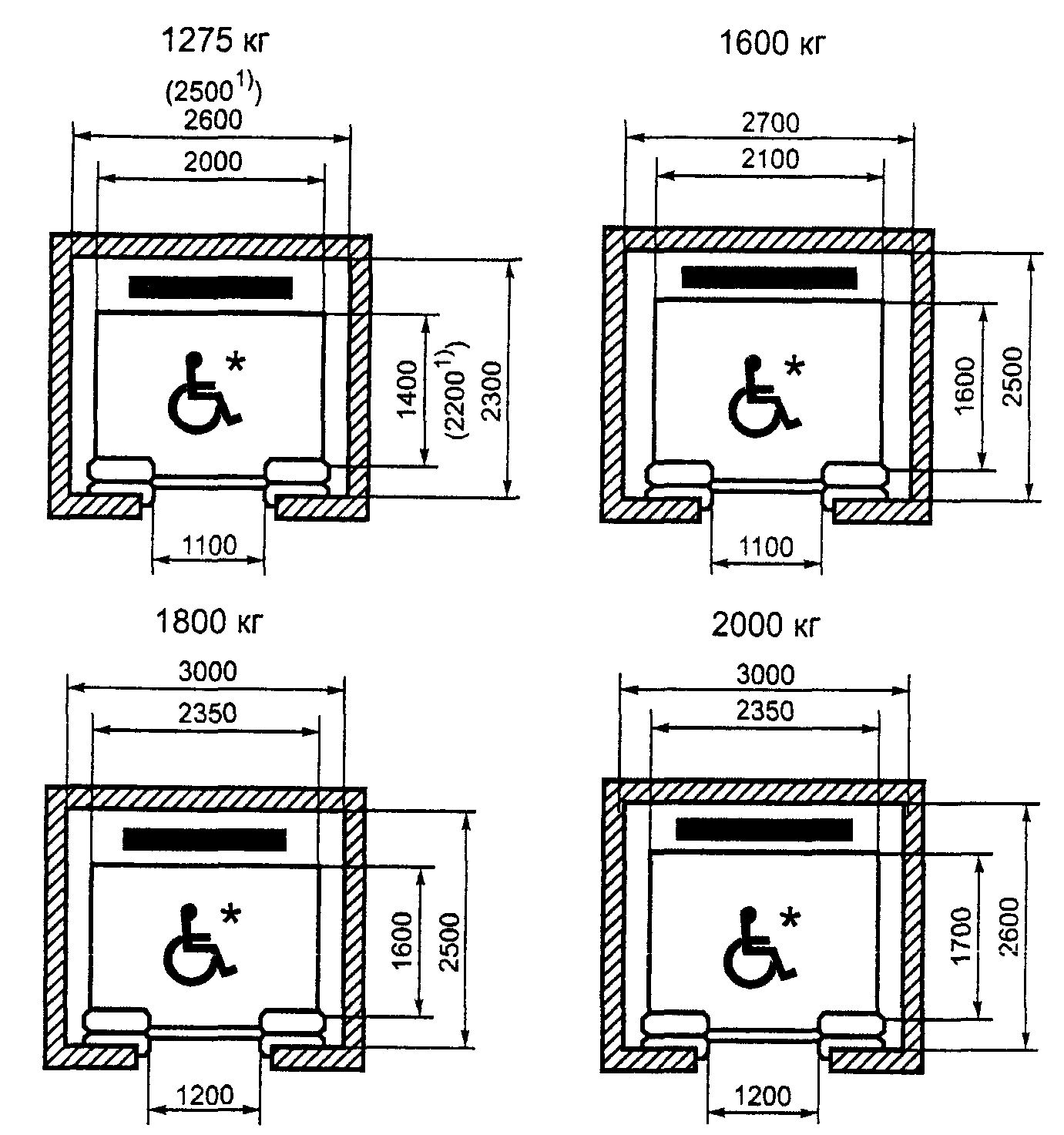

Рисунок 4. Пассажирские лифты для общественных
и промышленных зданий (сооружений)
Примечания. 1. Шахты лифтов скоростью более 2,50 м/с должны быть увеличены по ширине и глубине на 100 мм.
2. Лифты, обозначенные символом , доступны для инвалидов.
3. Лифты, обозначенные символом , имеют габариты кабины, позволяющие инвалиду в кресле-коляске маневрировать.
4. Лифты с кабинами в плане 1100 х 2100 мм доступны для транспортирования больного на носилках с убирающимися ручками (размер носилок 600 х 200 мм).

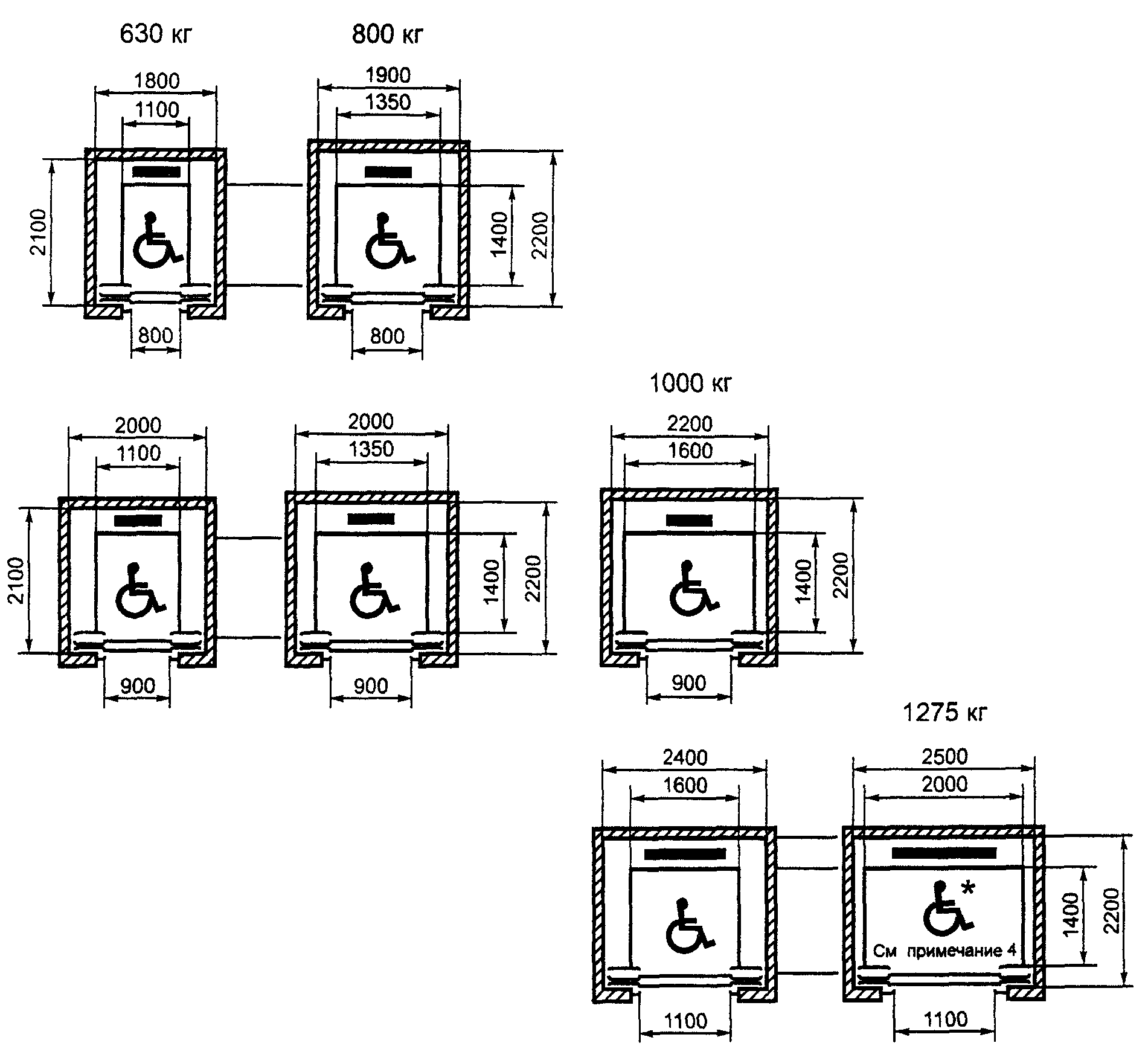

Рисунок 5. Лифты скоростью 2,50 м/с и более для зданий
большой этажности и заселенности
с интенсивными пассажиропотоками
------------------------------
1) Только для лифтов скоростью 2,50 м/с.
Примечание. Лифты, обозначенные символом , имеют габариты кабины, позволяющие инвалиду в кресле-коляске маневрировать.

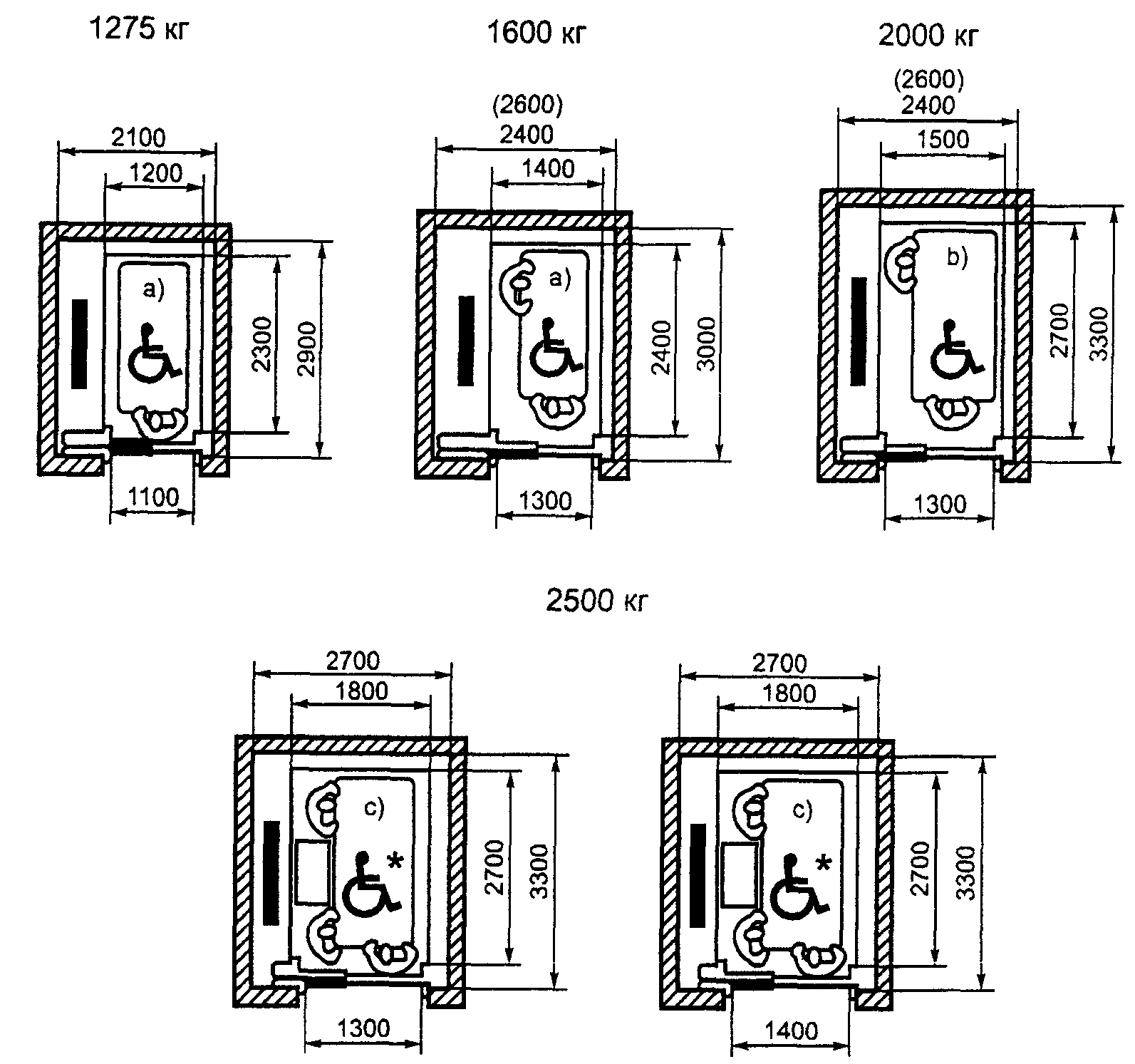

Рисунок 6. Пассажирские лифты для зданий
лечебно-профилактических учреждений (больничные лифты)
Примечания. 1. Лифты, обозначенные символом , имеют габариты кабины, доступные для инвалидов.
2. Лифты, обозначенные символом , имеют габариты кабины, позволяющие инвалиду в кресле-коляске маневрировать.
3. Кабины лифтов предназначены для транспортирования больного на кроватях, максимальные габариты которых (см. символы на чертеже):
а) 900 х 2000 мм;
b) 1000 х 2300 мм;
с) 1000 х 2300 мм, с дополнительным медицинским оборудованием.
5.2. Рисунки не определяют конструкцию лифтов, а также расположение машинных помещений (в плане) относительно шахт и входных дверей в машинное помещение.
Размеры машинных помещений указаны с учетом наличия демонтажного люка в полу и расположения оборудования одиночного лифта. Расстояние от уровня площадки, где располагается привод лифта, до выступающих частей перекрытия машинных помещений, а также размеры общего машинного помещения для двух и более лифтов определяются производителем лифтов с учетом требований ПУБЭЛ.
Пассажирские лифты могут иметь исполнение, не требующее наличия машинного помещения (лифты без машинных помещений).


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/21/gost_91666.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
