ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ПАССАЖИРСКИЕ
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Passenger electric lifts. Basic parameters and dimensions
ГОСТ 5746-83
(СТ СЭВ 4325-83)
Список изменяющих документов
(в ред. Изменения N 1, утв. в декабре 1984 г.,
Изменения N 2, утв. в декабре 1985 г.)
Группа Ж22
ОКП 48 3611
Дата введения
1 января 1986 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством строительного, дорожного и коммунального машиностроения
Разработчики Е.А. Нефедов (руководитель темы); Л.И. Вольф-Троп, канд. тех. наук; С.М. Ройтбург, И.Я. Файнштейн
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 21 июня 1983 г. N 122.
3. Взамен ГОСТ 5746-67, ГОСТ 8822-67, ГОСТ 13023-67, ГОСТ 22276-76.
4. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ?Номер пункта
??????????????????????????????????????????????????????????????????
ГОСТ 22011-95 ?1.5
ИСО 4190-1-80 ?Вводная часть
5. Переиздание (июль 1998 г.) с Изменениями N 1, 2, утвержденными в декабре 1984 г., декабре 1985 г. (ИУС N 5-85, 4-86).
Настоящий стандарт распространяется на электрические пассажирские лифты (далее - лифты), устанавливаемые в жилых, общественных зданиях и зданиях промышленных предприятий и предназначаемые для подъема и спуска пассажиров.
Разработка чертежей строительных конструкций зданий с учетом установки лифтов должна производиться в соответствии с технической документацией базовой организации по стандартизации лифтов.
Стандарт соответствует СТ СЭВ 4325-83 и международному стандарту ИСО 4190-1 в части грузоподъемности и скорости лифтов, размеров кабин (в плане), ширины дверей кабины и дверей шахты, а также применяемости лифтов в зависимости от вида зданий.
(Измененная редакция, Изм. N 1.)
1. ОСНОВНЫЕ ПАРАМЕТРЫ
1.1. Основные параметры и применяемость лифтов в зависимости от вида здания должны соответствовать указанным в табл. 1 и 1а.
Таблица 1
??????????????????????????????????????????????????????????????????
Виды ?Грузо- ?Вмести-?Номи- ?Высота?Число ? Питающая
зданий ?подъем- ?мость ?наль- ?подъе-?остано-? электрическая
?ность, кг ?кабины ?ная ?ма, м,?вок, не? сеть
? ?(коли- ?ско- ?не бо-?более ?
? ?чество ?рость,?лее ? ?
? ?чело- ?м/с ? ? ?
? ?век) ? ? ? ?
??????????????????????????????????????????????????????????????????
Жилые ? 400 ? 5 ?1,0 ? 60 ? 16 ?Род тока: пере-
? ? ?1,6 ? 85 ? 25 ?менный трехфаз-
??????????????????????????????????????????????????ный.
? 630 ? 8 ?1,0 ? 60 ? 16 ?Номинальная
? ? ?1,6 ? 85 ? 25 ?частота, Гц: 50;
??????????????????????????????????????????????????60 <4>
Общест- ? 400 <1> ? 5 ?0,63 ? 70 ? 10 ?Номинальное
венные ??????????????????????????????????????????напряжение, В:
здания и? 630 ? 8 ?1,0 ? 45 ? 10 ? - при частоте
здания ? ? ?1,6 ? 65 ? 16 ?50 Гц:
промыш- ??????????????????????????????????????????220, 240 <4>,
ленных ? 800 ? 10 ?1,0 ? 45 ? 10 ?380, 415 <4>;
предпри-? ? ?1,6 ? 65 ? 16 ? - при частоте
ятий ? ? ?2,5 ? 100 ? 25 ?60 Гц:
??????????????????????????????????????????220, 230, 240,
? 1000 ? 12 ?1,0 ? 45 ? 10 ?254, 380, 400,
? ? ?1,6 ? 65 ? 16 ?415, 440
? ? ?2,5 ? 100 ? 25 ?
? ? ?4,0 ? 150 ? 25 ?
??????????????????????????????????????????
? 1000 <2> ? 12 ?1,6 ? 150 ? 30 ?
??????????????????????????????????????????
? 1250 ? 15 ?1,0 ? 45 ? 10 ?
? ? ?1,6 ? 65 ? 16 ?
? ? ?2,5 ? 100 ? 25 ?
? ? ?4,0 ? 150 ? 25 ?
??????????????????????????????????????????
? 1600 ? 20 ?2,5 ? 100 ? 25 ?
? ? ?4,0 ? 150 ? 25 ?
??????????????????????????????????????????
? 1600 <3> ? 20 ?1,0 ? 45 ? 10 ?
? ? ?1,6 ? 65 ? 16 ?
--------------------------------
<1> Лифты для производственных зданий.
<2> Лифты с кабиной размером (в плане) 1100 х 2100 мм.
<3> Лифты для зданий лечебно-профилактических учреждений.
<4> Для лифтов, поставляемых на экспорт.
Таблица 1а
??????????????????????????????????????????????????????????????????
Грузо- ?Вмести- ?Номи- ?Высота?Число ?Питающая электрическая сеть
подъем- ?мость ?наль- ?подъе-?оста- ?
ность, ?кабины, ?ная ?ма, м,?новок,?
кг ?(количе-?ско- ?не бо-?не бо-?
?ство че-?рость,?лее ?лее ?
?ловек) ?м/с ? ? ?
??????????????????????????????????????????????????????????????????
1. Лифты для жилых зданий ?
?
320 ? 4 ? 0,71 ? 45 ? 10 ?Род тока: переменный трех-
? ??????????????????????фазный.
? ? 1,0 ? 75 ? 17 ?Номинальная частота, Гц:
? ??????????????????????50, 60 <3>
? ? 1,4 ? 100 ? 25 ?Номинальное напряжение, В:
??????????????????????????????????????? - при частоте 50 Гц: 220,
400 <1>? 5 ? 0,71 ? 45 ? 10 ?240 <3>, 380, 415 <3>;
? ?????????????????????? - при частоте 60 Гц: 220,
? ? 1,0 ? 75 ? 17 ?230, 240, 254, 380, 400,
???????????????????????????????????????415, 440
500 ? 6 ? 1,0 ? 75 ? 17 ?
? ??????????????????????
? ? 1,4 ? 100 ? 25 ?
???????????????????????????????????????
630 ? 8 ? 1,0 ? 75 ? 17 ?
?
2. Лифты для общественных зданий и ?
зданий промышленных предприятий ?
?
500 <4>? 6 ? 1,0 ? 75 ? 17 ?
? ??????????????????????
? ? 1,4 ? 100 ? 25 ?
???????????????????????????????????????
630 <4>? 8 ? 1,0 ? 75 ? 10 ?
???????????????????????????????????????
1000 <2>? 12 ? 1,0 ? 75 ? 17 ?
? ??????????????????????
? ? 1,4 ? 100 ? 25 ?
? ??????????????????????
? ? 2,0 ? 150 ? 40 ?
? ??????????????????????
? ? 4,0 ? 150 ? 40 ?
???????????????????????????????????????
1600 ? 20 ? 4,0 ? 150 ? 40 ?
?
2.1. Лифты для производственных ?
зданий ?
?
320 ? 4 ? 0,5 ? 70 ? 24 ?
? ??????????????????????
? ? 0,5 ? 125 ? 24 ?
?
2.2. Лифты для ?
лечебно-профилактических ?
учреждений ?
?
500 ?6 или ? 0,5 ? 45 ? 14 ?
?4 + один? ? ? ?
?человек ? ? ? ?
?на боль-? ? ? ?
?ничной ? ? ? ?
?койке ? ? ? ?
--------------------------------
<1> Лифты с кабиной размером (в плане) 935 х 1075 мм.
<2> Лифты с кабиной размером (в плане) 1760 х 1460 мм.
<3> Для лифтов, поставляемых на экспорт.
<4> Лифты с кабиной размером (в плане) 1040 х 1380 мм.
1.2. Конструктивные исполнения лифтов должны соответствовать указанным в табл. 2 и 2а.
Таблица 2
??????????????????????????????????????????????????????????????????
Конст- ? Вид здания
руктив-???????????????????????????????????????????????????????????
ное ? ? Общественные и промышленных предприятий
испол- ? Жилые ??????????? ???????????
нение ? ?Производ-? ?Лечебно-
? ?ственные ? ?профилак-
? ? ? ?тических
? ? ? ?учрежде-
? ? ? ?ний
???????????????????????????????????????????????????????????
? Грузоподъемность лифта, кг
???????????????????????????????????????????????????????????
? 400 ? 630 ? 400 ? 630, ? 1000 <*> ?1250,? 1600
? ? ? ? 800, ? ?1600 ?
? ? ? ? 1000 ? ? ?
??????????????????????????????????????????????????????????????????
Вид ка-? Непроходная ?Непроходная?Не- ?Непроход-
бины ? ?или проход-?про- ?ная или
? ?ная ?ход- ?проходная
? ? ?ная ?
??????????????????????????????????????????????????????????????????
Конст- ?Горизон- ?Распашная?Гори- ?У непроход-? Горизонтально-
рукция ?тально- ?или гори-?зон- ?ной кабины:? раздвижная
дверей ?раздвижная ?зонталь- ?тально-?горизон- ?
кабины ? ?но-разд- ?разд- ?тально- ?
или ? ?вижная ?вижная ?раздвижная.?
шахты ? ? ? ?У проходной?
? ? ? ?кабины: го-?
? ? ? ?ризонталь- ?
? ? ? ?но-раздвиж-?
? ? ? ?ная у осно-?
? ? ? ?вной двери,?
? ? ? ?распашная у?
? ? ? ?вспомога- ?
? ? ? ?тельной ?
? ? ? ?двери. ?
??????????????????????????????????????????????????????????????????
Вид ?Автомати- ? Ручной ?Автома-?У непроход-? Автоматический
привода?ческий ? ?тичес- ?ной кабины:?
дверей ? ? ?кий ?автомати- ?
кабины ? ? ? ?ческий. ?
или ? ? ? ?У проходной?
шахты ? ? ? ?кабины: ?
? ? ? ?автомати- ?
? ? ? ?ческий у ?
? ? ? ?основной ?
? ? ? ?двери, руч-?
? ? ? ?ной у вспо-?
? ? ? ?могательной?
? ? ? ?двери. ?
??????????????????????????????????????????????????????????????????
Вид ? Глухая
шахты ?
??????????????????????????????????????????????????????????????????
Распо- ? Над шахтой
ложение?
машин- ?
ного ?
помеще-?
ния ?
относи-?
тельно ?
шахты ?
??????????????????????????????????????????????????????????????????
Вид ?Смешанная ?Смешанная?Смешанная собирательная ?Смешанная
систе- ?собиратель-?простая ?в двух направлениях ?собира-
мы ?ная при ? ? ?тельная в
управ- ?движении ? ? ?двух нап-
ления ?вниз ? ? ?равлениях
? ? ? ?с приори-
? ? ? ?тетным
? ? ? ?вызовом
? ? ? ?кабины на
? ? ? ?любой этаж
? ? ? ?для транс-
? ? ? ?портирова-
? ? ? ?ния
? ? ? ?"лежачих"
? ? ? ?больных.
--------------------------------
<*> Лифты со скоростью 1,6 м/с с кабиной размером в плане 1100 х 2100 мм.
Таблица 2а
?????????????????????????????????????????????????????????????????????????????
Конструк-? Вид здания
тивное ????????????????????????????????????????????????????????????????????
исполне- ? Жилые ?Производ-? Общественные и ?Лечебно-про-
ние ? ?ственные ? промышленных ?филактических
? ?промыш- ? предприятий ?учреждений
? ?ленных ? ?
? ?предприя-? ?
? ?тий ? ?
????????????????????????????????????????????????????????????????????
? Грузоподъемность лифта, кг
????????????????????????????????????????????????????????????????????
?320, ? 320,? 320, ? 320 ?500 ?630? 1000 ?1600? 500
?400 ? 400,? 500 ? ? ? ? ? ?
? ? 500,? ? ? ? ? ? ?
? ? 630 ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????
? Номинальная скорость, м/с
????????????????????????????????????????????????????????????????????
?0,71 ? 1,0 ? 1,4 ? 0,5 ?1,0;?1,0?1,0; 1,4;? 4,0? 0,5
? ? ? ? ?1,4 ? ?2,0; 4,0;? ?
?????????????????????????????????????????????????????????????????????????????
Вид ? Непроходная ?Непроходная
кабины ? ?или проходная
?????????????????????????????????????????????????????????????????????????????
Конструк-?Горизонтально- ?Распаш- ?Горизонтально-раздвиж- ? Распашная
ция ?раздвижная ?ная: у ?ная ?
дверей ? ?кабины - ? ?
кабины и ? ?двухст- ? ?
шахты ? ?ворча- ? ?
? ?тая, у ? ?
? ?шахты - ? ?
? ?одност- ? ?
? ?ворчатая ? ?
?????????????????????????????????????????????????????????????????????????????
Вид при- ? Автоматический ? Ручной ? Автоматический ? Ручной
вода две-? ? ? ?
рей каби-? ? ? ?
ны и шах-? ? ? ?
ты ? ? ? ?
?????????????????????????????????????????????????????????????????????????????
Вид шахты? Глухая ? Справа
????????????????????????????????????????????????????????????????
Располо- ? Сзади или справа ? Сзади ?
жение ? ? ?
противо- ? ? ?
веса ? ? ?
относи- ? ? ?
тельно ? ? ?
кабины ? ? ?
?????????????????????????????????????????????????????????????????????????????
Располо- ? Над шахтой
жение ?
машинного?
помещения?
относи- ?
тельно ?
шахты ?
?????????????????????????????????????????????????????????????????????????????
Вид ?Сме- ?Смешанная со-?Смешан- ?Смешанная собирательная?Внутренняя
системы ?шан- ?бирательная ?ная прос-?в двух направлениях ?кнопочная
управле- ?ная ?при движении ?тая ? ?простая с
ния ?прос-?вниз ? ? ?сигнальным
?тая ? ? ? ?вызовом ка-
? ? ? ? ?бины с любой
? ? ? ? ?посадочной
? ? ? ? ?площадки
? ? ? ? ?(для работы
? ? ? ? ?с проводни-
? ? ? ? ?ком)
В таблице указана система управления для одиночного лифта. В случае установки группы из двух и более лифтов должна быть применена система группового управления.
1.1, 1.2. (Измененная редакция, Изм. N 1, 2.)
1.3. Два и более лифтов могут устанавливаться в одной общей шахте. Размеры общей шахты, машинного и блочного помещений должны приниматься в соответствии с технической документацией базовой организации по стандартизации лифтов.
1.4. Отклонение рабочей скорости не должно превышать +/- 15% значения номинальной скорости, указанной в табл. 1 и 1а.
(Измененная редакция, Изм. N 2.)
1.5. Область применения лифтов, их исполнение в зависимости от воздействия климатических факторов среды и технические требования к лифтам должны соответствовать ГОСТ 22011.
2. ОСНОВНЫЕ РАЗМЕРЫ

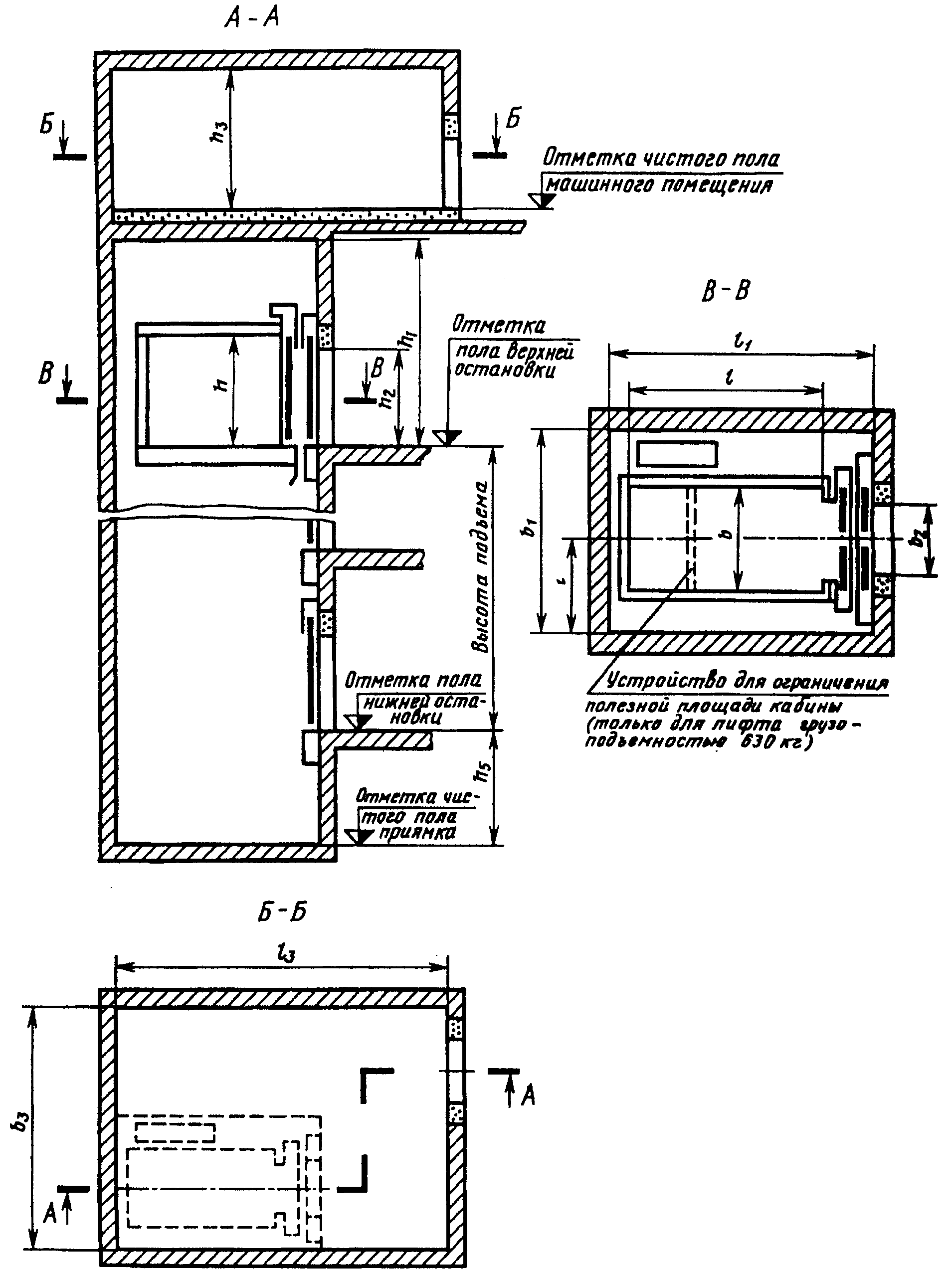

2.1. Основные размеры (внутренние) кабин, шахт, машинных и блочных помещений должны соответствовать указанным в табл. 3, 3а и на черт. 1 - 8.
Таблица 3
Размеры в мм
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Грузо- ?Ско- ?Распо-? Кабина ? Шахта ? Двери ? Машинное ? Блочное ?Высота ?Глубина?Расс- ?Номер
подъем-?рость?ложе- ? ? ?кабины и ? помещение ? помещение ?шахты ?приямка?тоя- ?чер-
ность, ?номи-?ние ? ? ? шахты ? ? ?от верх-?h ?ние от ?тежа
кг ?наль-?про- ??????????????????????????????????????????????????????????????????ней ? 5 ?боко- ? до
?ная, ?тиво- ?Ши- ?Глу-?Вы- ?Ши- ?Глу-?Ши- ?Вы- ?Ши- ?Глу-?Вы- ?Ши- ?Глу-?Вы- ?останов-? ?вой оси?
?м/с ?веса ?ри- ?бина?со- ?ри- ?бина?ри- ?со- ?ри- ?бина?со- ?ри- ?бина?со- ?ки h ? ?стены ?
? ?отно- ?на ?l ?та ?на ?l ?на ?та ?на ?l ?та ?на ?l ?та ? 1 ? ?шахты ?
? ?си- ?b ? ?h, ?b ? 1 ?b ?h ?b ? 3 ?h ?b ? 4 ?h ? ? ?кабины ?
? ?тель- ? ? ?не ? 1 ? ? 2 ? 2 ? 3 ? ? 3 ? 4 ? ? 4 ? ? ?i (раз-?
? ?но ? ? ?ме- ? ? ? ? ? ? ? ? ? ? ? ? ?мер ?
? ?ка- ? ? ?нее ? ? ??????????????????????????????????????????????????????????спра- ?
? ?бины ? ? ? ? ? ? не менее ?воч- ?
? ? ? ? ? ? ? ? ?ный) ?
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
400 ?0,63 ?Сзади ?1100? 950?2100?1750?1550? 800?2000?2800?3000?2250? - ? 3500 ? 1300 ? 875 ? 1
??????? ? ?????? ???????????????? ? ? ?????? ? ?????????????????
?1,0 ? ? ?1000? ?1550?1700? 700? ? ? ?2450? ? ? 1400 ? 775 ?
??????? ? ? ? ? ? ? ? ??????????? ? ?????????????????? ?
?1,6 ? ? ? ? ? ? ? ? ?4000?3300? ? ? 4200 ? 1700 ? ?
? ? ? ?????? ???????????????? ? ? ? ? ? ? ?????????
? ? ? ? 950? ?1750?1550? 800? ? ? ? ? ? ? ? 875 ?
?????????????? ? ?????? ? ?????? ? ?????? ? ? ?????????????????? ?
630 ?1,0 ? ? ?1400? ? ?2000? ? ?3000? ? ? ? 3500 ? 1400 ? ?
? ? ??????????? ???????????????? ??????????? ? ? ? ????????????????
? ? ?2100?1100? ?2550?1700?1200? ?2650?3700? ? ? ? ? 1275 ? 5
? ?????????????????? ???????????????? ??????????? ? ? ? ????????????????
? ?Сбоку ?1100?2100? ?1850?2550? 800? ?3000?3900? ? ? ? ? 875 ? 3
? ?справа? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????? ?????? ??????????? ? ??????????? ? ?????????????????? ????????
?1,6 ?Сзади ? ?1400? ?1750?2000? ? ?4100?3500? ? ? 4200 ? 1700 ? ? 1
? ? ??????????? ???????????????? ??????????? ? ? ? ????????????????
? ? ?2100?1100? ?2550?1700?1200? ?4800?3300? ? ? ? ? 1275 ? 5
? ?????????????????? ???????????????? ??????????? ? ? ? ????????????????
? ?Сбоку ?1100?2100? ?1850?2550? 800? ?4200?4000? ? ? ? ? 875 ? 3
? ?справа? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????? ? ???????????????? ?????????????????????????????????
800 ?1,0 ?Сзади ?1350?1400?2300?1800?2000? ? ?3500?3500?2800? ? 4000 ? 1500 ? 900 ? 1
??????? ? ? ? ? ? ? ? ?????? ? ? ? ? ? ?
?1,6 ? ? ? ? ? ? ? ? ?4100? ? ? ? 4200 ? 1700 ? ?
??????? ? ? ? ? ? ? ? ???????????????????????????????????????????????? ????????
?2,5 ? ? ? ? ? ? ? ? ?5800?5500?3500?1800?2000?1800? 4500 ? 3000 ? ? 2
?????????????? ?????? ? ?????? ?????? ???????????????????????????????????????????????????????????????
1000 ?1,0 ? ?1600? ? ?2350? ?1100? ?3500?3600?2800? - ? 4000 ? 1500 ? 1175 ? 1
? ?????????????????????????????????????? ? ?????? ? ? ? ????????????????
? ?Сбоку ?1100?2100?2100?1850?2550? 800? ??????4000? ? ? ? ? 875 ? 3
? ?справа? ? ? ? ? ? ? ?4000? ? ? ? ? ? ?
???????????????????????????????????????????? ??????????? ? ?????????????????? ????????
?1,6 ?Сзади ?1600?1400?2300?2350?2000?1100? ?3700?4700? ? ? 4300 ? 2000 ? ?3 или 6
? ? ? ? ? ? ? ? ? ? ?????? ? ? ? ????????????????
? ? ? ? ? ? ? ? ? ? ?4400? ? ? ? ? 1175 ? 1
??????? ? ? ? ? ? ? ? ???????????????????????????????????????????????? ????????
?2,5 ? ? ? ? ? ? ? ? ?5800?5500?3500?2350?2009?1800? 4500 ? 3000 ? ? 2
??????? ? ? ? ? ? ? ? ? ? ? ????????????????????????????????? ?
?4,0 ? ? ? ? ? ? ? ? ? ? ? ? ? 5700 ? 4800 ? ?
?????????????? ?????? ? ?????? ? ????????????????????? ?????????????????????????????????
1250 ?1,0 ? ?1950? ? ?2600? ? ?2100?3800?3800?2800? - ? 4200 ? 1700 ? 1300 ? 1
??????? ? ? ? ? ? ? ? ? ?????? ? ?????????????????? ?
?1,6 ? ? ? ? ? ? ? ? ? ?4400? ? ? 4500 ? 2000 ? ?
??????? ? ? ? ? ? ? ? ???????????????????????????????????????????????? ????????
?2,5 ? ? ? ? ? ? ? ? ?6100?5500?3500?2600?2000?1800? 4800 ? 3000 ? ? 2
??????? ? ? ? ? ? ? ? ? ? ? ????????????????????????????????? ?
?4,0 ? ? ? ? ? ? ? ? ? ? ? ? ? 5700 ? 4800 ? ?
??????????????????????????????? ???????????????? ???????????????? ?????????????????????????????????
1600 ?1,0 ?Сбоку ?1400?2400? ?2400?3000?1300? ?4600?5500?2800? - ? 4200 ? 1700 ? 1050 ?3 или 4
??????? ? ? ? ? ? ? ? ? ? ? ? ?????????????????? ?
?1,6 ? ? ? ? ? ? ? ? ? ? ? ? ? 4500 ? 2000 ? ?
???????????????????????? ???????????????? ???????????????????????????????????????????????????????????????
?2,5 ?Сзади ?1950?1750? ?2600?2600?1100? ?6100?5500?3500?2600?2600?1800? 5000 ? 3000 ? 1300 ? 2
??????? ? ? ? ? ? ? ? ? ? ? ? ? ? ?????????????????? ?
?4,0 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 5700 ? 4800 ? ?
Примечание. Допускается до 01.01.91 лифты грузоподъемностью 400 кг со скоростью 1,0 м/с с кабиной размером (в плане) 1100 х 950 мм и с дверью шириной 800 мм размещать в шахтах размером (в плане) 1700 х 1550 мм, а лифты грузоподъемностью 630 кг со скоростью 1,0 м/с с кабиной размером (в плане) 2100 х 1100 мм размещать в шахтах размером в (плане) 2650 х 1700 мм при условии монтажа шахт из объемных железобетонных элементов. При этом железобетонные объемные элементы для шахт размером (в плане) 1700 х 1550 мм должны быть снабжены устройствами для самофиксации при монтаже.
Таблица 3а
Размеры в мм
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Грузо- ?Номи- ?Распо-? Кабина ? Шахта ?Двери каби-? Машинное ? Блочное ?Высота?Глубина ?Расс- ?Номер
подъем-?наль- ?ложе- ? ? ?ны и шахты ? помещение ? помещение ?шахты ?приямка ?тояние ?чер-
ность, ?ная ?ние ????????????????????????????????????????????????????????????????????????от ?(до чис-?от бо- ?тежа
кг ?ско- ?проти-?Ширина?Глуби-?Вы- ?Ши- ?Глу-?Ши- ?Высота?Ши- ?Глу-?Вы- ?Ши- ?Глу-?Вы- ?верх- ?того по-?ковой ?
?рость,?вовеса?b ?на l ?сота?рина?бина?рина?h ?рина?бина?сота?рина?бина?сота?ней ?ла) h ?стены ?
?м/с ?отно- ? ? ?h, ?b ?l ?b ? 2 ?b ?l ?h ?b ?l ?h ?оста- ? 5 ?шахты ?
? ?си- ? ? ?не ? 1 ? 1 ? 2 ? ? 3 ? 3 ? 3 ? 4 ? 4 ? 4 ?новки ? ?до оси ?
? ?тельно? ? ?ме- ? ? ? ? ? ? ? ? ? ? ?h ? ?каби- ?
? ?кабины? ? ?нее ? ? ? ? ? ? ? ? ? ? ? 1 ? ?ны i ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(раз- ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?мер ?
? ? ? ? ? ? ? ???????????????????????????????????????????????????????????спра- ?
? ? ? ? ? ? ? ? не менее ?вочный)?
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
320 ? 0,5 ?Сзади ? 960 ? 1160 ?2100?1400?1600? 700? 2000 ?2800?3000?2200? - ? - ? - ? 3500 ? 1250 ? 700 ? 7
? ? ?(1000)?(1200)? ??????????? ? ? ? ? ? ? ? ? ? ?????????
? ? ? ? ? ?1500?1700? ? ? ? ? ? ? ? ? ? ? 750 ?
? ???????? ? ? ??????????? ? ??????????? ? ? ? ? ? ??????????????
? ?Справа? ? ? ?1650?1400? ? ?3000?2800? ? ? ? ? ? ? 700 ? 8
? ? ? ? ? ??????????? ? ? ? ? ? ? ? ? ? ?????????
? ? ? ? ? ?1750?1500? ? ? ? ? ? ? ? ? ? ? 750 ?
????????????????????????????? ????????????????????????????????? ? ? ? ? ? ??????????????
? 0,71 ?Сзади ? 935 ? 1075 ? ?1550?1700? 650? 1980 ?2800?3000? ? ? ? ? ? ? 775 ? 7
? ????????(980) ?(1120)? ??????????? ? ??????????? ? ? ? ? ? ? ??????
? ?Справа? ? ? ?1700?1550? ? ?3000?2800? ? ? ? ? ? ? ? 8
??????????????? ? ? ??????????? ? ???????????????? ? ? ? ?????????? ??????
? 1,0 ?Сзади ? ? ? ?1550?1700? ? ?3500?3000?2450? ? ? ? ? 1350 ? ? 7
? ???????? ? ? ??????????? ? ? ? ? ? ? ? ? ? ? ??????
? ?Справа? ? ? ?1700?1550? ? ? ? ? ? ? ? ? ? ? ? 8
??????????????? ? ? ??????????? ? ?????? ? ? ? ? ????????????????? ??????
? 1,4 ?Сзади ? ? ? ?1550?1700? ? ?4000? ? ? ? ? ? 4000 ? 1450 ? ? 7
???????????????????????????????????? ?????????????????????????????????????? ? ? ??????????????????????????????
400 ? 0,71 ?Сзади ? 935 ? 1075 ? ?1550?1700? 650? 1980 ?2800?3000?2200? ? ? ? 3500 ? 1250 ? 775 ? 7
? ? ?(980) ?(1120)? ? ? ?????? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? 700? ? ? ? ? ? ? ? ? ? ?
? ???????? ? ? ???????????????? ??????????? ? ? ? ? ? ? ??????
? ?Справа? ? ? ?1700?1550? 650? ?3000?2800? ? ? ? ? ? ? ? 8
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
400 ? 0,71 ?Справа? 935 ? 1075 ?2100?1700?1550? 700? 1980 ?3000?2800?2200? - ? - ? - ? 3500 ? 1250 ? 775 ? 8
? ? ?(980) ?(1120)? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??????????????? ? ? ???????????????? ???????????????? ? ? ? ?????????? ??????
? 1,0 ?Сзади ? ? ? ?1550?1700? 650? ?3500?3000?2450? ? ? ? ? 1350 ? ? 7
? ? ? ? ? ? ? ?????? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? 700? ? ? ? ? ? ? ? ? ? ??????
? ???????? ? ? ???????????????? ? ? ? ? ? ? ? ? ? ?
? ?Справа? ? ? ?1700?1550? 650? ? ? ? ? ? ? ? ? ? ? 8
? ? ? ? ? ? ? ?????? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? 700? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????? ?????????????????????????????????????? ? ? ??????????????????????????????
500 ? 0,5 ?Справа? 1400 ? 2430 ? ?1950?2700?1250? 2000 ?2700?4000?2800? ? ? ? 3600 ? 1250 ? 950 ?3 или
? ? ?(1445)?(2470)? ? ? ? ? ? ? ? ? ? ? ? ? ? ?4
????????????????????????????? ?????????????????????????????????????? ? ? ??????????????????????????????
? 1,0 ?Сзади ? 1040 ? 1380 ? ?1750?2000? 700? 1980 ?3000?3300?2450? ? ? ? 3500 ? 1350 ? 875 ? 7
? ? ?(1080)?(1420)? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ???????? ? ? ??????????? ? ? ?????? ? ? ? ? ? ? ??????
? ?Справа? ? ? ?1900?1700? ? ? ?3000? ? ? ? ? ? ? ? 8
? ???????? ???????? ??????????? ? ? ?????? ? ? ? ? ? ? ??????
? ?Справа? ? 2160 ? ?1850?2550? ? ? ?3900? ? ? ? ? ? ? ? 3
? ? ? ?(2200)? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ?????????????????????? ???????????????? ??????????? ? ? ? ? ? ? ??????
? ?Сзади ? 2155 ? 1135 ? ?2650?1700?1200? ?2650?3700? ? ? ? ? ? ? ? 5
? ? ?(2200)?(1180)? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
????????????????????????????? ???????????????? ??????????? ? ? ? ??????????????????????????????
? 1,4 ?Сзади ? 1040 ? 1380 ? ?1750?2000? 700? ?3500?4000? ? ? ? ? 4300 ? 1450 ? 875 ? 7
? ? ?(1080)?(1420)? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ?????????????????????? ??????????????????????????????????????????????????????????????????????????????????
? ?Справа? 1040 ? 2160 ? ?1850?2550? 700? 1980 ?3500?4000?2450? - ? - ? - ? 4300 ? 1450 ? 875 ? 3
? ? ?(1080)?(2200)? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ?????????????????????? ???????????????? ? ? ? ? ? ? ? ? ? ??????
? ?Сзади ? 2155 ? 1135 ? ?2650?1700?1200? ? ? ? ? ? ? ? ? ? ? 5
? ? ?(2200)?(1180)? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????? ???????????????? ??????????? ? ? ? ??????????????????????????????
630 ? 1,0 ?Сзади ? 1040 ? 1380 ? ?1750?2000? 700? ?3000?3300? ? ? ? ? 3500 ? 1350 ? 875 ? 7
? ? ?(1080)?(1420)? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ???????? ? ? ??????????? ? ? ?????? ? ? ? ? ? ? ??????
? ?Справа? ? ? ?1900?1700? ? ? ?3000? ? ? ? ? ? ? ? 8
? ???????? ???????? ??????????? ? ? ?????? ? ? ? ? ? ? ??????
? ?Справа? ? 2160 ? ?1850?2550? ? ? ?3900? ? ? ? ? ? ? ? 3
? ? ? ?(2200)? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ?????????????????????? ???????????????? ??????????? ? ? ? ? ? ? ??????
? ?Сзади ? 2100 ? 1100 ? ?2650?1700?1200? ?2650?3700? ? ? ? ? ? ? ? 5
???????????????????????????????????????????????????????? ???????????????? ? ? ??????????????????????????????
1000 ? 1,0 ?Сзади ? 1760 ? 1460 ?2250?2250?2150?1000? ?3500?3600?2800? ? ? ? 4000 ? 1450 ? 1125 ? 1
? ? ?(1800)?(1500)? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????? ? ? ? ? ? ? ? ??????????? ? ? ? ????????????????? ?
? 1,4 ? ? ? ? ? ? ? ? ?3800?4000? ? ? ? ? 4300 ? 1950 ? ?
???????? ? ? ? ? ?????? ? ??????????????????????????????????????????????? ??????
? 2,0 ? ? ? ? ? ?2300? ? ?5500?5000?3500?2250?2300?1800? 4700 ? 2950 ? ? 2
???????? ? ? ? ? ? ? ? ? ? ? ? ? ? ????????????????? ?
? 4,0 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 5700 ? 4750 ? ?
???????????????????????????????????? ??????????????????????? ? ? ??????????? ? ? ?????????
1600 ? 4,0 ?Сзади ? 2160 ? 1760 ? ?2700?2600?1200? 2000 ? ? ? ?2700?2600? ? ? ? 1350 ?
? ? ?(2200)?(1800)? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
Примечание. В скобках указаны наружные размеры кабин.

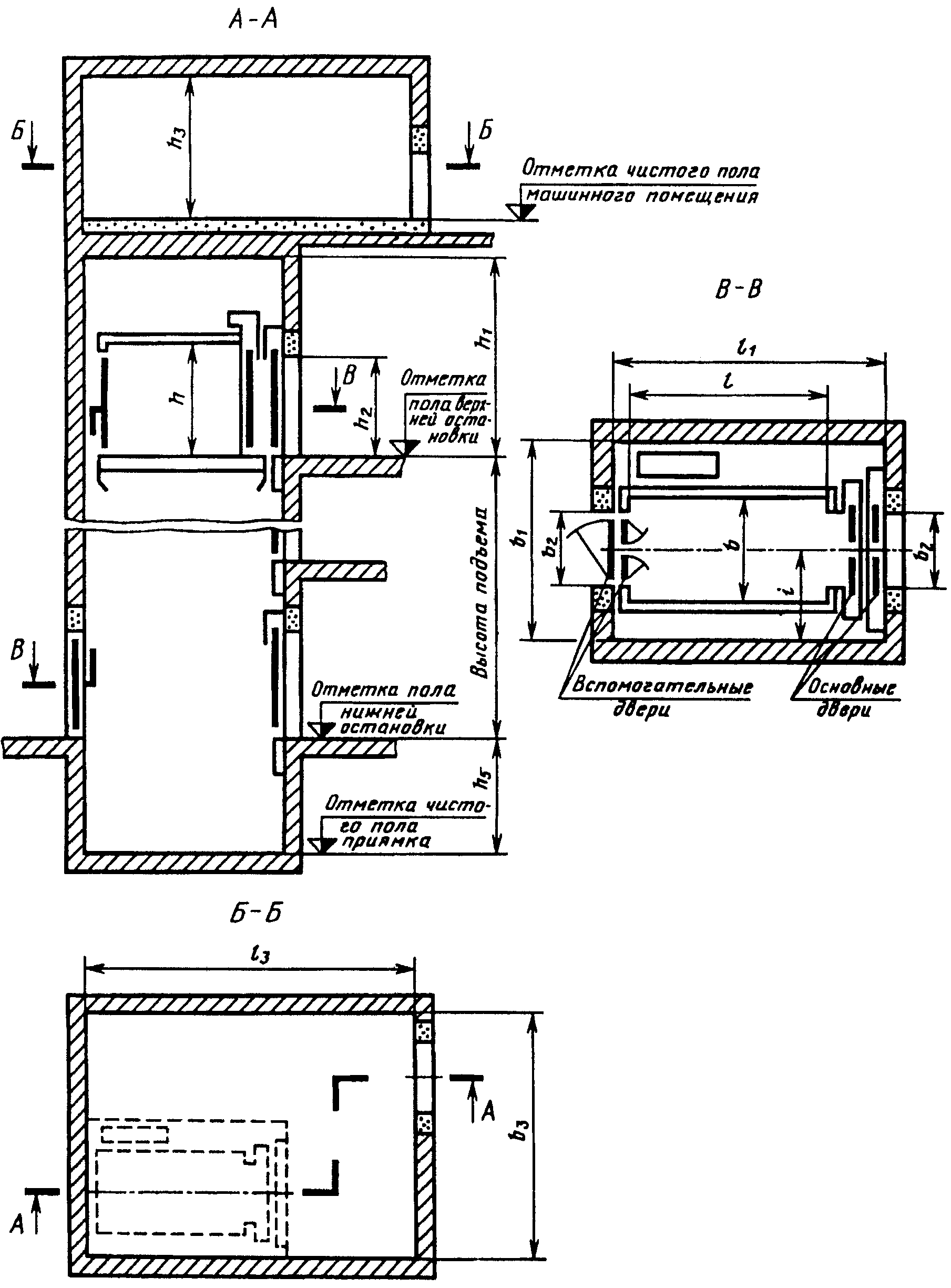

Черт. 1

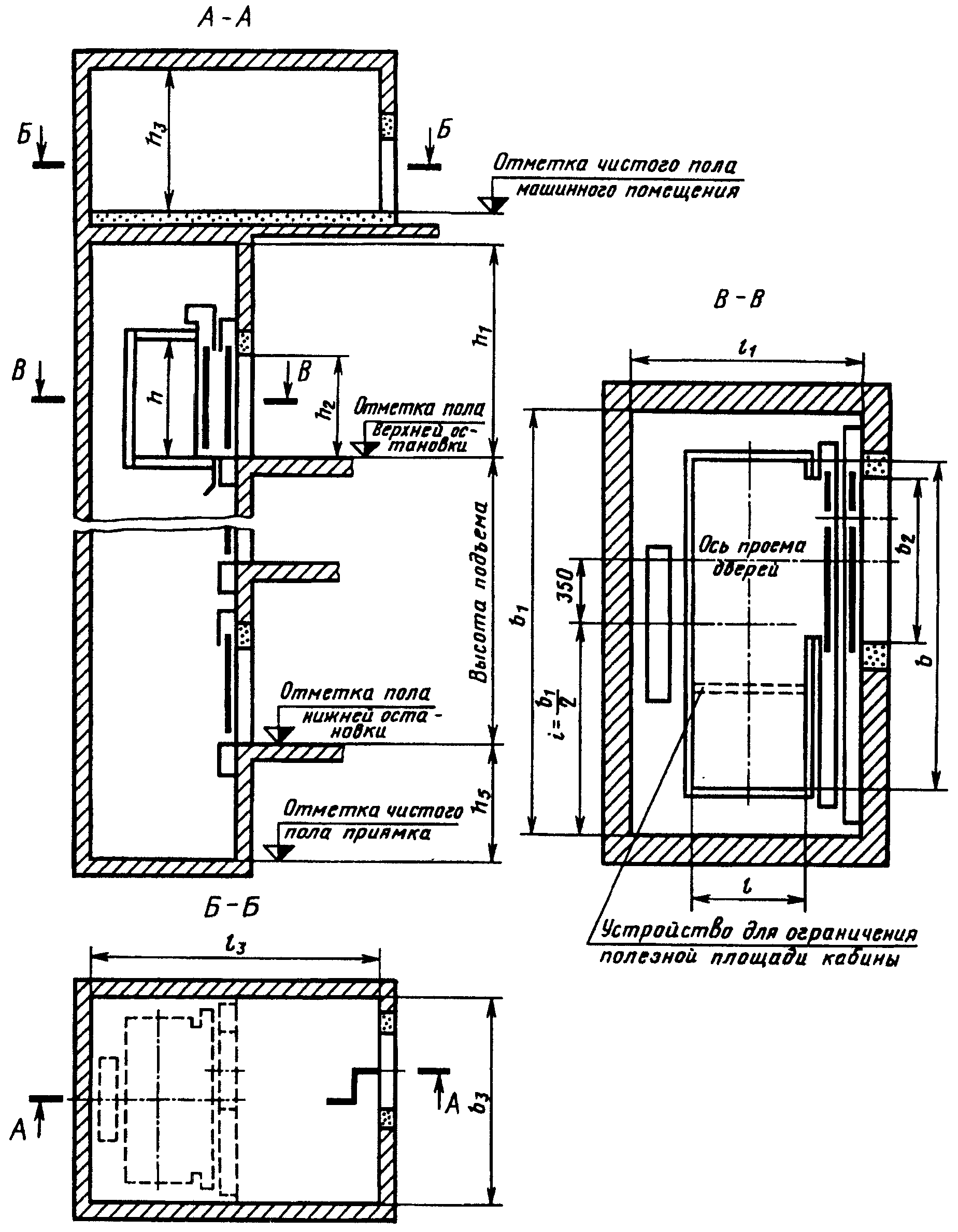

Черт. 2

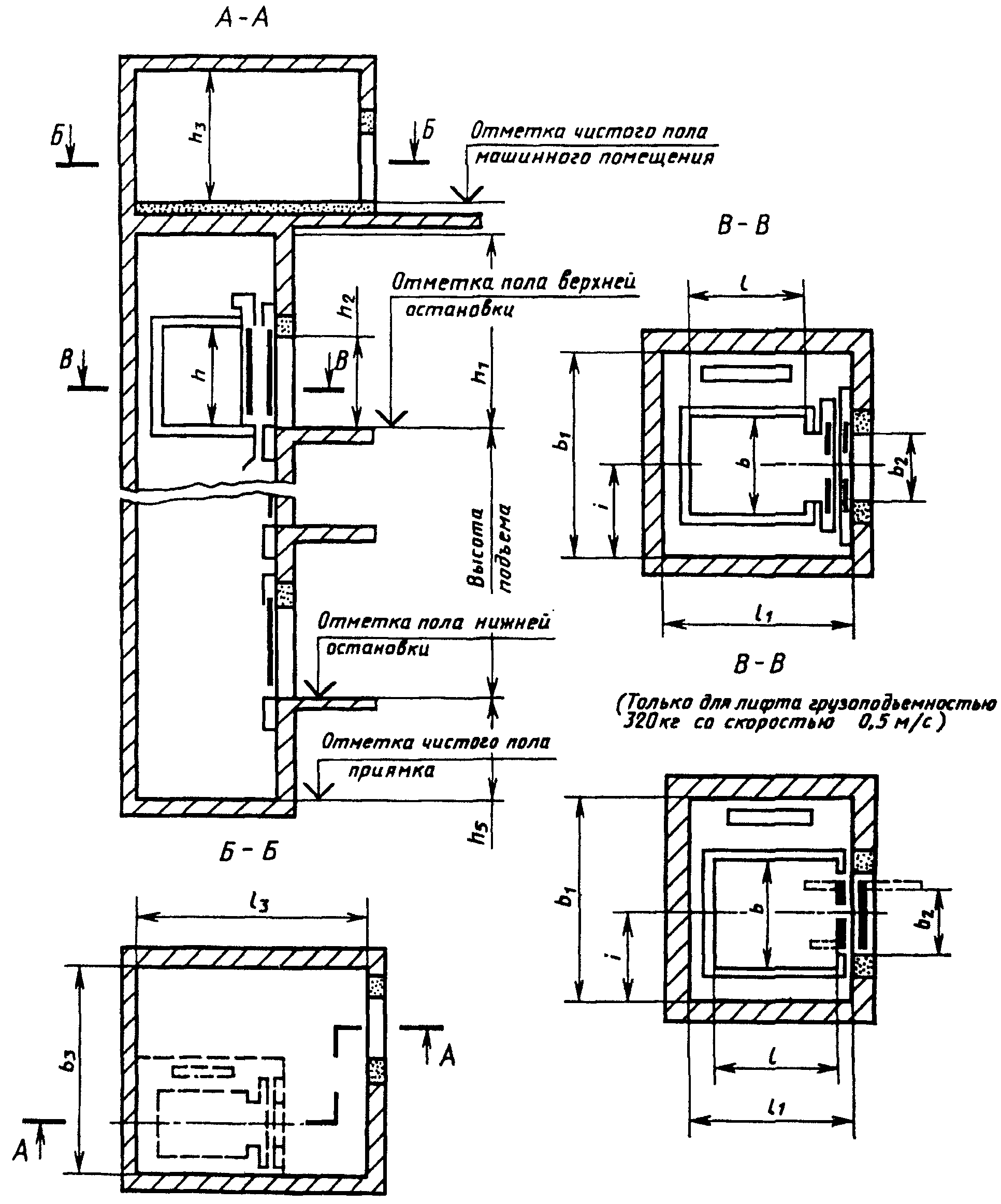

Черт. 3
Черт. 4

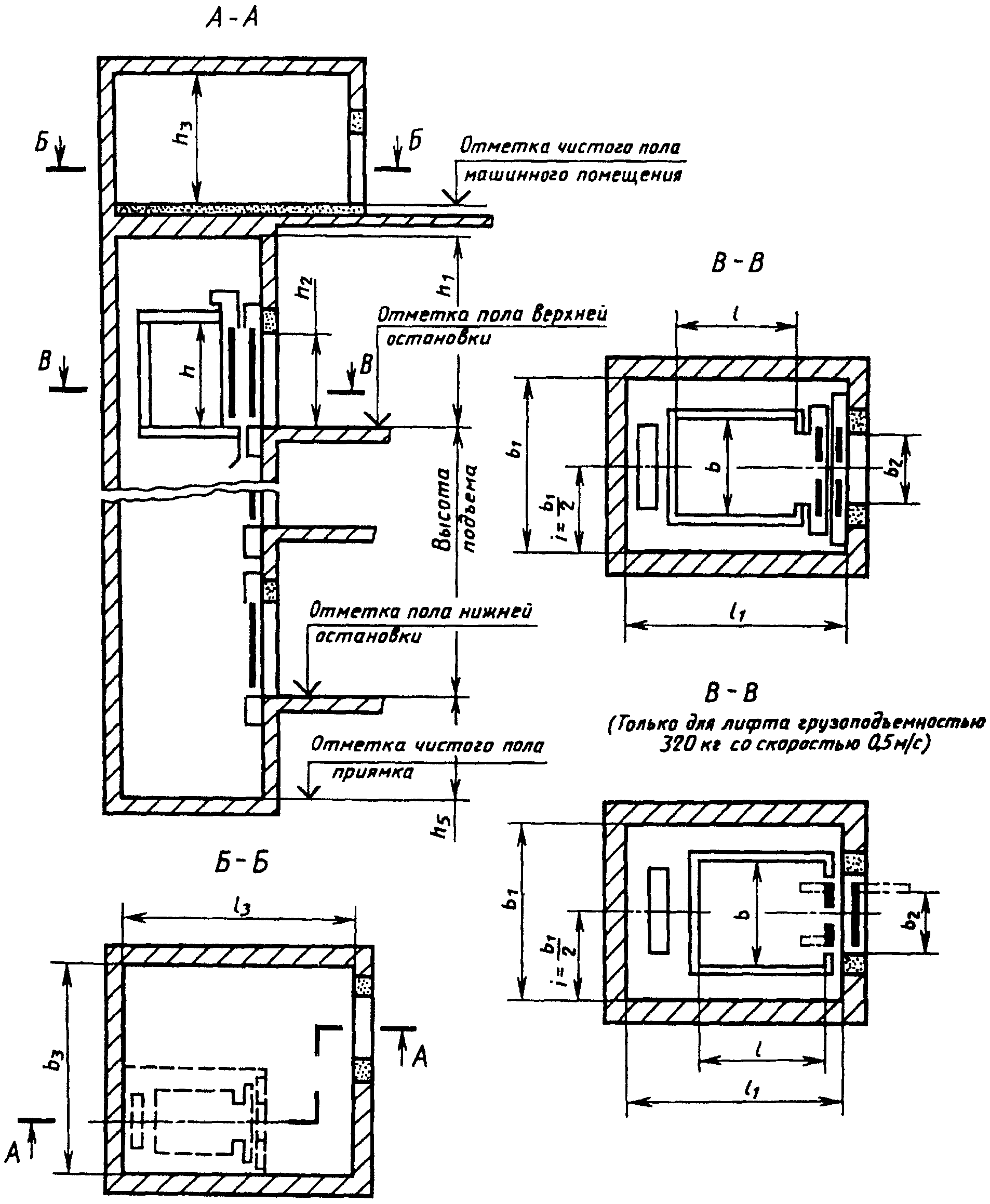

Черт. 5

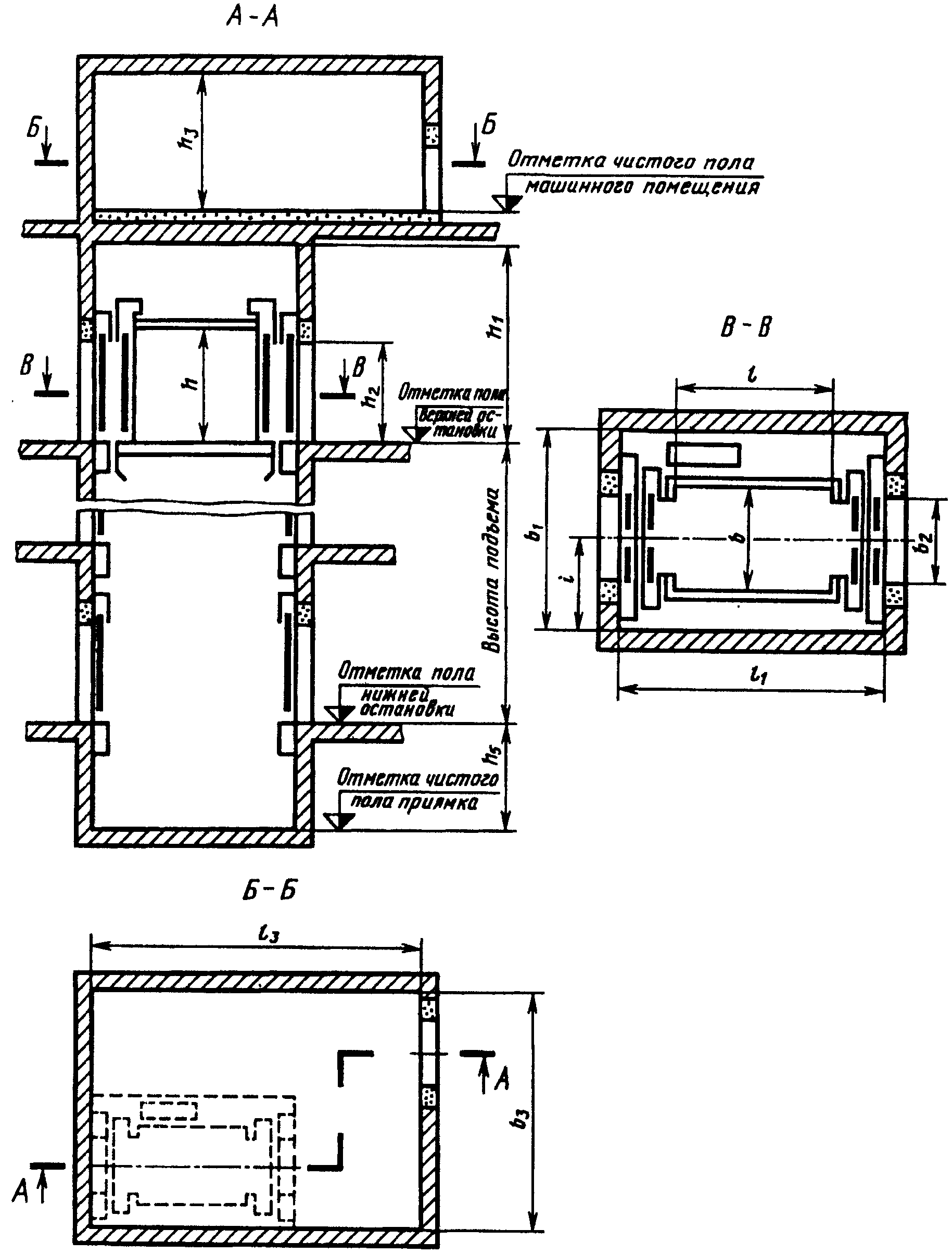

Черт. 6

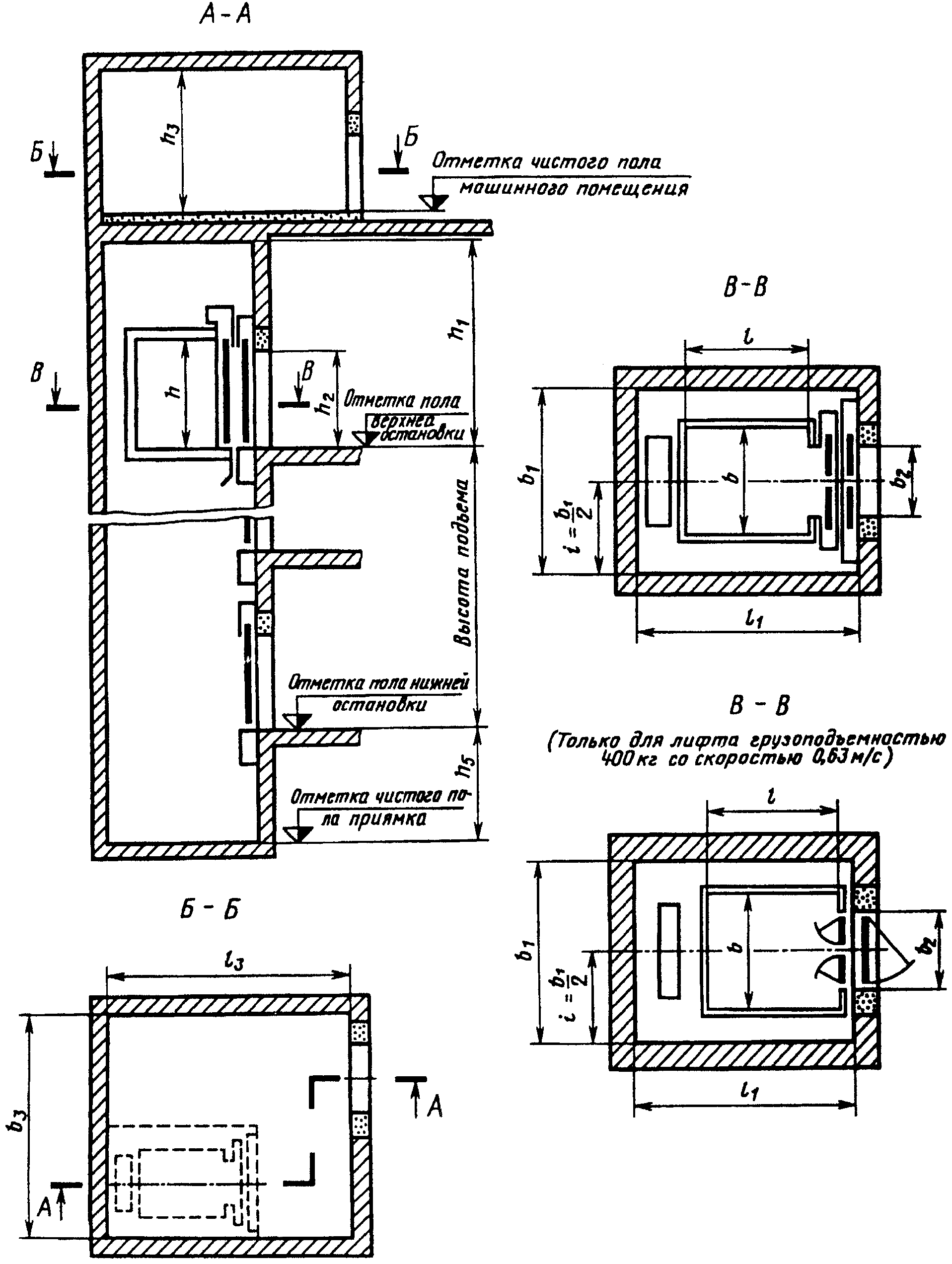

Черт. 7

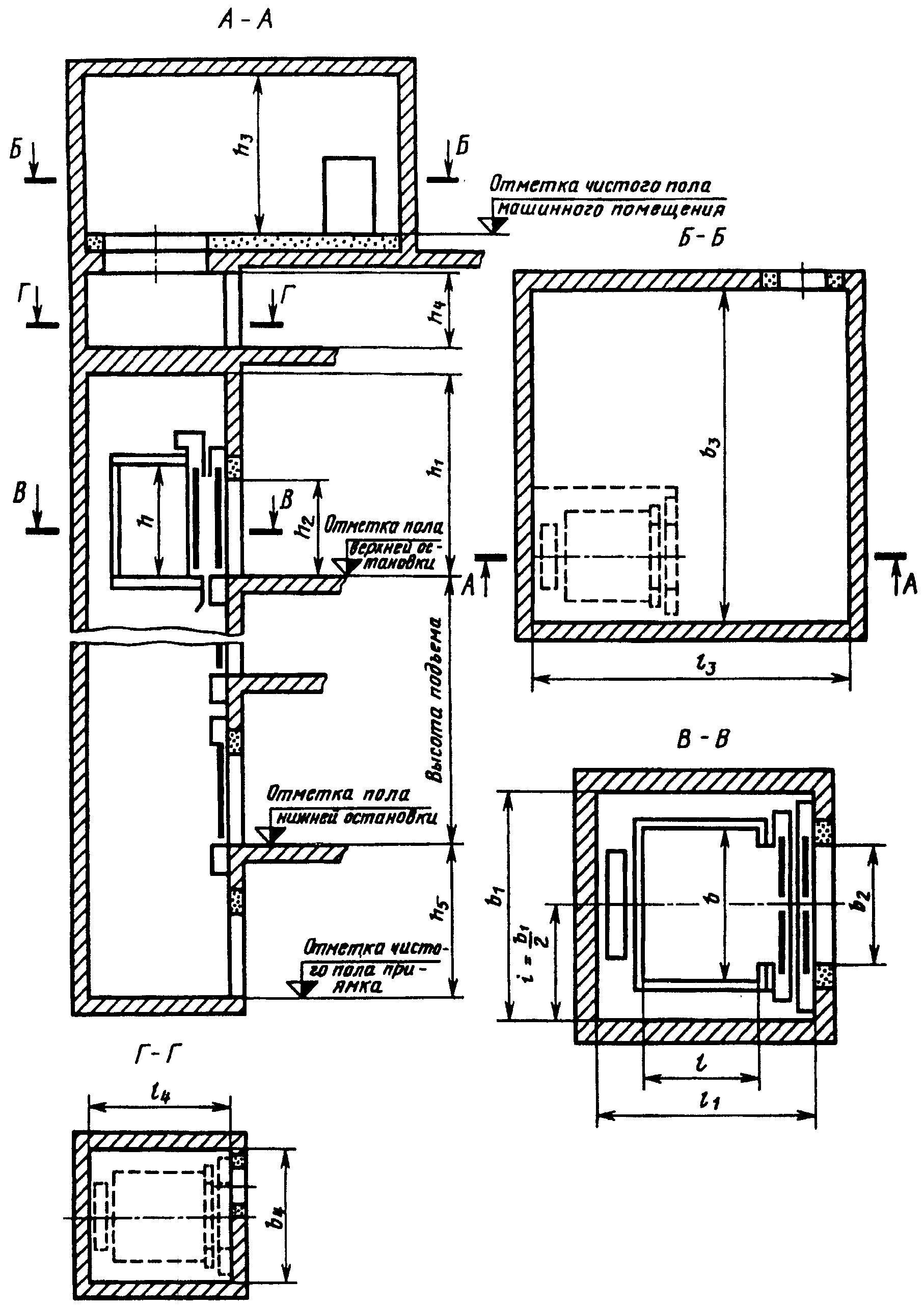

Черт. 8
(Измененная редакция, Изм. N 1, 2.)
Чертежи не определяют конструкцию лифтов, расположение машинных помещений (в плане) относительно шахт, расположение входных дверей в машинных и блочных помещениях, а также в приямках.
Размеры машинного помещения указаны с учетом наличия демонтажного люка в полу машинного помещения и расположения оборудования одиночного лифта.
2.2. Лифты грузоподъемностью 400 кг с кабиной размером (в плане) 1100 х 1000 мм, дверями шириной 700 мм и шахтой размером (в плане) 1550 х 1700 мм предназначены для применения в зданиях, сооружаемых по проектам, разработанным до 1 января 1984 г., а также в зданиях, проектируемых по действующим типовым проектам, введенных в действие до 1 января 1984 г.
2.3. Габаритные размеры лифтов (в плане) и применяемость лифтов в зависимости от вида зданий приведены в Приложении. Размеры указаны для лифтов, предусмотренных табл. 1 - 3.
2.2, 2.3. (Измененная редакция, Изм. N 2.)
2.4. Лифты грузоподъемностью 630 кг для общественных зданий должны иметь кабину размером (в плане) 1100 х 1400 мм.
2.5. Лифты для жилых зданий грузоподъемностью 630 кг с кабиной размером (в плане) 1100 х 2100 мм или 2100 х 1100 мм должны иметь в кабине устройство для ограничения полезной площади ее пола, соответствующей вместимости восьми человек по нормам "Правил устройства и безопасной эксплуатации лифтов", утвержденных Госгортехнадзором 11.02.92, или ограничитель грузоподъемности и сигнализатор перегрузки.
2.6. Лифты с кабинами размерами (в плане) 1100 х 2100, 2100 х 1100 и 1400 х 2400 мм должны иметь систему управления, обеспечивающую длительную остановку кабины для ее загрузки и выгрузки, а также, кроме лифта грузоподъемностью 1000 кг со скоростью 1 м/с с размерами кабины 1100 х 2100 мм, возможность входа и транспортирования пожарного подразделения.
(Измененная редакция, Изм. N 1.)
2.7. Распашная вспомогательная дверь шахты, через которую осуществляется вход пожарного подразделения в кабину лифта, должна располагаться на площадке, предназначаемой для входа указанного подразделения в здание.
2.8. Отклонение ширины и глубины кабины от номинальных размеров не должно быть более +/- 10 мм.
2.9. Отклонение ширины и глубины шахты от номинальных размеров не должно быть более +/- 30 мм.
Разность диагоналей шахты (в плане) не должна быть более 25 мм.
Отклонение стен шахты от вертикальной плоскости не должно быть более 30 мм.
2.10. Лифты, предусмотренные табл. 1а - 3а, за исключением лифтов грузоподъемностью 1000 кг со скоростью 2,0 и 4,0 м/с и грузоподъемностью 1600 кг, разрешается изготовлять до 01.01.93.
Лифты грузоподъемностью 1000 кг со скоростью 2,0 и 4,0 м/с и грузоподъемностью 1600 кг разрешается изготовлять до 01.01.94.
2.11. Лифты грузоподъемностью 500 кг со скоростью 1,0 м/с с кабиной размером (в плане) 1040 х 1380 и 1040 х 2160 мм, грузоподъемностью 400 кг со скоростью 0,71 и 1,0 м/с, грузоподъемностью 320 кг со скоростью 0,5; 0,71; 1,0 м/с по согласованию с изготовителем лифтов допускается изготовлять с левым расположением противовеса относительно кабины.
2.10, 2.11. (Введены дополнительно, Изм. N 2.)
Приложение
Справочное
ГАБАРИТНЫЕ РАЗМЕРЫ ЛИФТОВ (В ПЛАНЕ)
И ПРИМЕНЯЕМОСТЬ ЛИФТОВ В ЗАВИСИМОСТИ ОТ ВИДА ЗДАНИЙ
(Измененная редакция, Изм. N 1.)


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/24/gost_43765.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
