"ГОСТ 18121-72. Государственный стандарт Союза ССР. Развертки котельные машинные. Размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 06.09.1972 N 1693)
(ред. от 01.09.1995)

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

РАЗРАБОТЧИКИ

Ю.В. Цвис, В.М. Пудов, Л.А. Серебрянникова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 06.09.72 N 1693

Изменение N 1 принято Межгосударственным Советом по стандартизации, метрологии и сертификации 15.04.94 (отчет Технического секретариата N 2)

За принятие проголосовали:

3. Срок проверки - 1999 г., периодичность проверки - 5 лет

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Снято ограничение срока действия Постановлением Госстандарта от 29.11.83 N 5598

6. ПЕРЕИЗДАНИЕ (март 1998 г.) с Изменением N 1, утвержденным в сентябре 1995 г. (ИУС 12-95)

1. Настоящий стандарт распространяется на машинные котельные развертки с левыми винтовыми канавками, конической заборной частью и коническим хвостовиком, предназначенные для обработки отверстий под заклепки в котельных листах, а также для корабельных и мостовых работ.

Требования стандарта являются обязательными, кроме приложений 1 и 3.

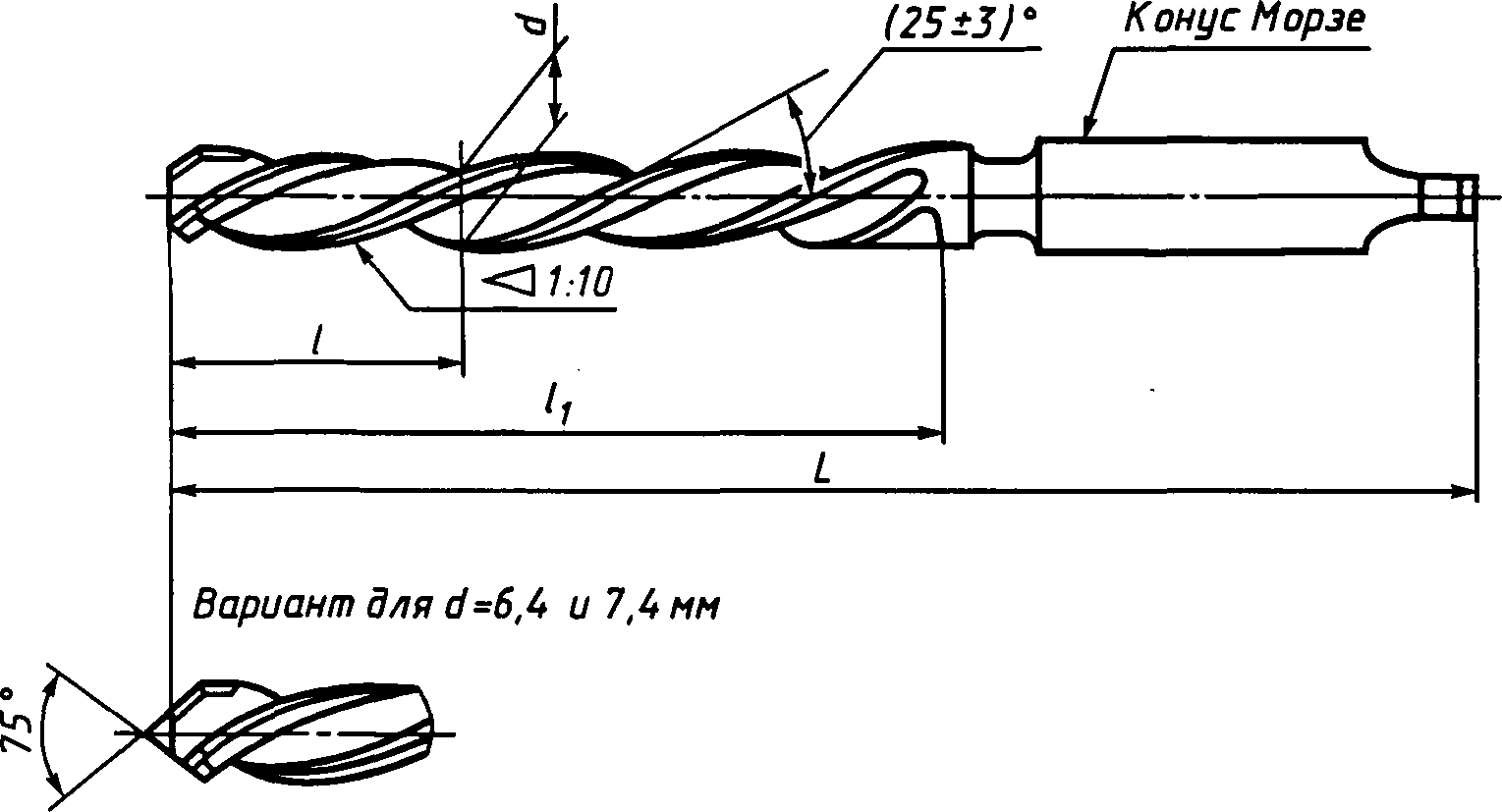

2. Конструкция и основные размеры разверток должны соответствовать указанным на чертеже и в таблице.

Пример условного обозначения котельной машинной развертки диаметром d = 13 мм:

1, 2. (Измененная редакция, Изм. N 1).

3. Размеры конусов Морзе - по ГОСТ 25557.

Допуски конусов Морзе 5-й степени точности - по ГОСТ 2848.

4. Центровые отверстия - форма B или R по ГОСТ 14034.

5. Элементы конструкции и геометрические параметры разверток указаны в приложении 1.

6. Размеры разверток по ИСО 2238-72 приведены в приложении 2.

(Введен дополнительно, Изм. N 1).

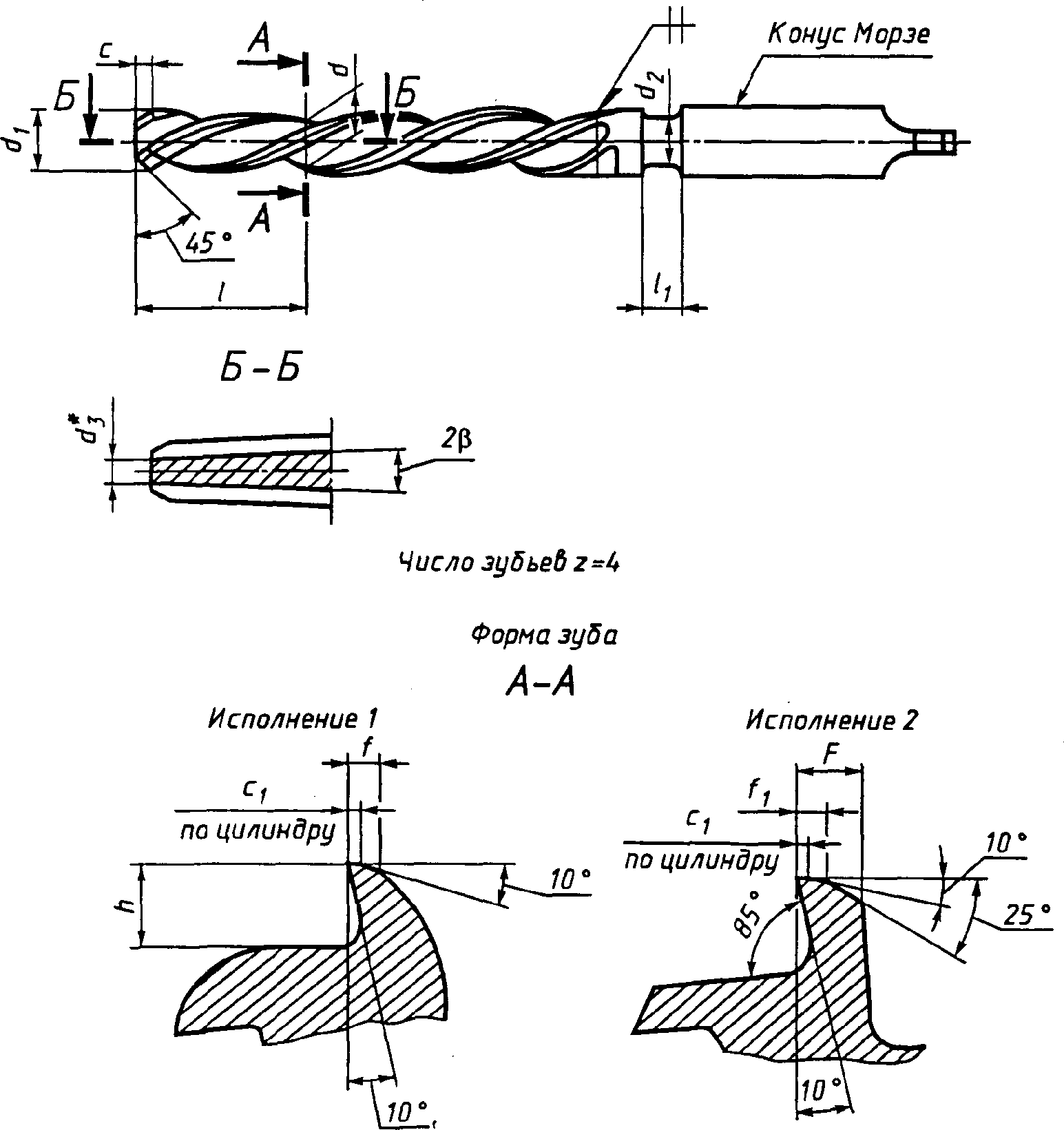

1. Элементы конструкций и геометрические параметры разверток указаны на черт. 1 и в табл. 1.

--------------------------------

<*> Размеры для справок.

Примечание. Заточку производить на глубину 2/3h.

Примечание. На задней поверхности зубьев заборного конуса допускается ленточка шириной не более 0,05 мм.

2. Шаг зубьев равномерный.

3. Обратная конусность калибрующей части развертки должна быть 0,1 - 0,15 мм на длине 100 мм.

4. Сердцевина развертки утолщается под углом на длине конуса l.

5. Шаблоны на профиль фрез для обработки канавок котельных разверток исполнения 1 указаны на черт. 2 и в табл. 2.

Приложение 1. (Измененная редакция, Изм. N 1)

Основные размеры котельных разверток должны соответствовать указанным на черт. 2 и в табл. 2.

Примечания:

1. Входной конус

Входной конус развертки равен 1:10, что соответствует углу 5°45'.

2. Выбор длин L и l.

Длины L и l для определенного диапазона диаметров изменяются между минимальным и максимальным значениями и соответствуют числам, указанным для ближайшего наименьшего и наибольшего значений в одном диапазоне (общая длина увеличивается или уменьшается за счет разности длин обоих конусов, если конус, соответствующий одному из двух смежных диапазонов, больше или меньше рассматриваемого конуса).

Пример. Для диаметра развертки d = 13 мм длина l изменяется между 100 мм и 115 мм от номинальной величины 105 мм, а длина L - между 176 мм и 209 мм от номинальной величины 199 мм.

3. Выбор диаметра d.

Диаметры d разверток следует выбирать по следующему принципу:

- для заклепок диаметром менее 10 мм диаметр развертки равен диаметру заклепки плюс 0,4 мм;

- для заклепок диаметром 10 мм и более диаметр развертки равен диаметру заклепки плюс 1 мм.

Допуск на диаметр d: k11.

4. Рекомендуемые диаметры разверток указаны в приложении 3.

В качестве основных диаметров котельных разверток применяют следующие:

6,4; (7,4); 8,4; 11; 13; (15); 17; (19); 21; (23); 25; (28); 31; (34); 37; (40) мм.

Примечание. Размеры, указанные в скобках, применять не рекомендуется.

Приложения 2, 3. (Введены дополнительно, Изм. N 1).
