Название документа
"ГОСТ 15526-70. Межгосударственный стандарт. Гайки шестигранные класса точности C. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 18.02.1970 N 178)
(ред. от 01.07.1995)

"ГОСТ 15526-70. Межгосударственный стандарт. Гайки шестигранные класса точности C. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 18.02.1970 N 178)
(ред. от 01.07.1995)


Утвержден и введен в действие
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР
от 18 февраля 1970 г. N 178
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ КЛАССА ТОЧНОСТИ C
КОНСТРУКЦИЯ И РАЗМЕРЫ
Hexagon nuts, product grade C. Construction and dimensions
ГОСТ 15526-70
Список изменяющих документов
(в ред. Изменения N 2, утв. в феврале 1974 г.,
Изменения N 3, утв. в марте 1981 г.,
Изменения N 4, утв. в июне 1983 г.,
Изменения N 5, утв. в мае 1985 г.,
Изменения N 6, утв. в марте 1989 г.,
Изменения N 7, утв. в июле 1995 г.)
Группа Г33
МКС 21.060.20
ОКП 12 8300
Дата введения
1 января 1972 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 N 178
3. Стандарт полностью соответствует СТ СЭВ 3684-82
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 1759.0-87
4
ГОСТ 1759.1-82
2, 3а
ГОСТ 1759.3-83
3б
ГОСТ 1759.5-87
2, 4
ГОСТ 24705-2004
3
6. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
7. ИЗДАНИЕ (февраль 2010 г.) с Изменениями N 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
1. Настоящий стандарт распространяется на шестигранные гайки класса точности C с диаметром резьбы от 3 до 48 мм.
(Измененная редакция, Изм. N 4, 6).

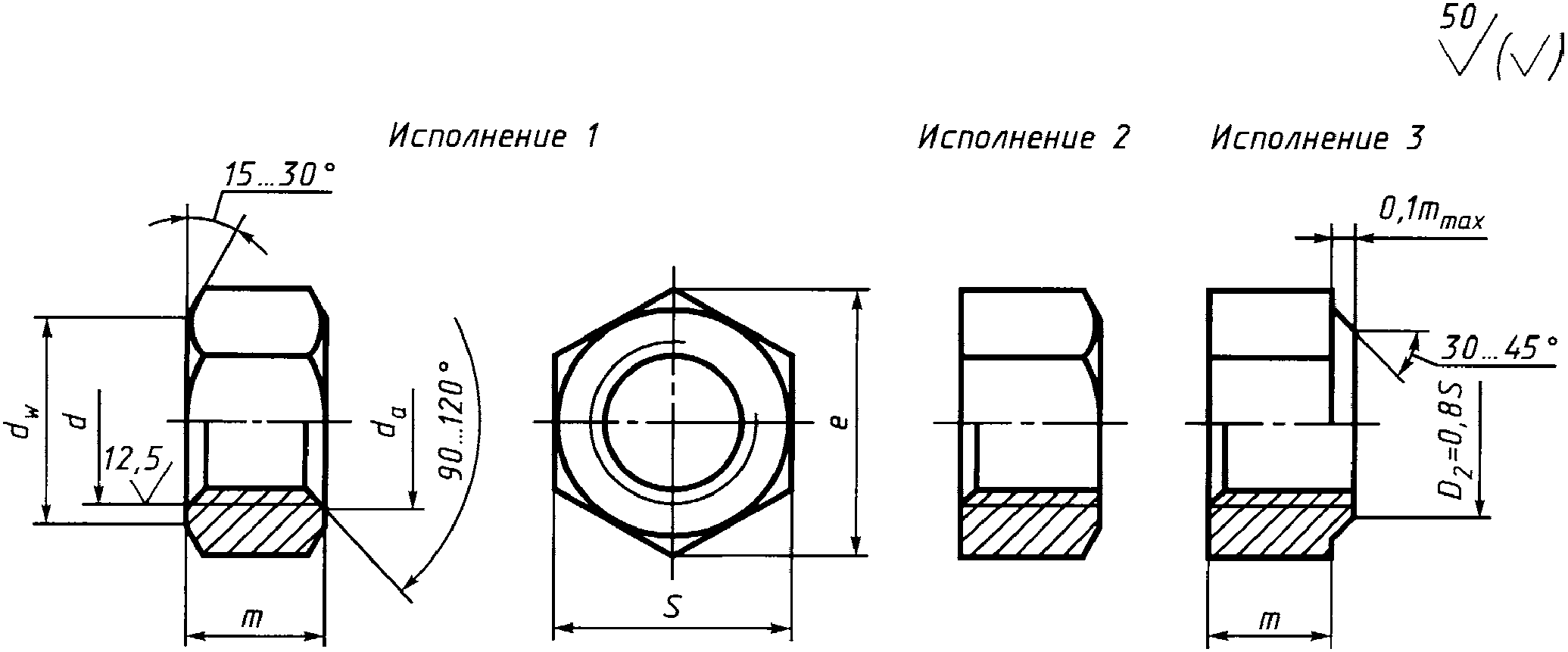

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. N 2 - 7).
3. Резьба - по ГОСТ 24705.
(Измененная редакция, Изм. N 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.
мм
Номинальный диаметр резьбы d
3
4
5
6
8
10
12
(14)
16
(18)
20
(22)
24
(27)
30
36
42
48
Шаг резьбы
0,50
0,70
0,80
1,00
1,25
1,50
1,75
2
2,5
3
3,5
4
4,5
5
Размер "под ключ" S
5,5
7
8
10
13
16
18
21
24
27
30
34
36
41
46
55
65
75
Диаметр описанной окружности e, не менее
5,9
7,5
8,6
10,9
14,2
17,6
19,9
22,8
26,2
29,6
33,0
37,3
39,6
45,2
50,9
60,8
71,3
82,6
da
не менее
3
4
5
6
8
10
12
14
16
18
20
22
24
27
30
36
42
48
не более
3,45
4,60
5,75
6,75
8,75
10,8
13,0
15,1
17,3
19,4
21,6
23,8
25,9
29,2
32,4
38,9
45,4
51,8
dw, не менее
5,0
6,3
7,2
9,0
11,7
14,5
16,5
19,2
22,0
24,8
27,7
31,4
33,2
38,0
42,7
51,1
59,9
69,4
Высота m
3,4
4,4
5,6
6,1
7,9
9,5
12,2
13,9
15,9
17,3
18,7
20,5
22,3
24,35
26,4
31,5
34,9
38,9
Примечания:
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в приложении 2.
3. Допускается изготавливать гайки с номинальной высотой m не менее 0,8d и предельными отклонениями по ГОСТ 1759.1 при условии соблюдения требований ГОСТ 1759.5.
Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с размером "под ключ" S = 18 мм, класса прочности 5:
Гайка М12.5 (S18) ГОСТ 15526-70
То же, исполнения 2, с размером "под ключ" S = 19 мм, класса прочности 4:
Гайка 2М12.4 ГОСТ 15526-70
3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. N 5).
4. Технические требования - по ГОСТ 1759.0 <*>.
--------------------------------
<*> На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.
Механические свойства гаек должны соответствовать классам прочности 4 и 5 по ГОСТ 1759.5 <**>.
--------------------------------
<**> На территории Российской Федерации действует ГОСТ Р 52628-2006.
Гайки поставляют без покрытий.
В гайках исполнения 3 допускается утяжка металла, приводящая к местному уменьшению высоты ребер не более чем на 3 мм.
(Измененная редакция, Изм. N 2).
5. (Исключен, Изм. N 2).
6. Масса гаек указана в приложении 1.
7. (Исключен, Изм. N 4).
Приложение 1
Справочное
МАССА СТАЛЬНЫХ ГАЕК (ИСПОЛНЕНИЕ 1)
Номинальный диаметр резьбы d, мм
Теоретическая масса 1000 шт. гаек, кг
3
0,542
4
1,109
5
1,720
6
3,026
8
6,461
10
11,580
12
17,730
14
27,43
16
40,450
18
56,250
20
74,26
22
106,90
24
127,50
27
180,90
30
250,30
36
423,60
42
661,50
48
988,20
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 4, 6, 7).
Приложение 2
Справочное
Размеры в мм
Номинальный диаметр резьбы d
10
12
14
22
Размер "под ключ" S
17
19
22
32
Диаметр описанной окружности e, не менее
18,7
20,9
23,9
35,0
dw, не менее
15,5
17,2
20,1
29,5
Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг
13,67
20,76
31,43
88,75
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. N 6; измененная редакция, Изм. N 7).
