ГОСТ 5088-94. ПЕТЛИ СТАЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ. ТЕХНИЧЕСКИЕ УСЛОВИЯ

Предисловие

1. Область применения

2. Нормативные ссылки

3. Типы и основные размеры

4. Технические требования

5. Приемка

6. Методы контроля

7. Транспортирование и хранение

8. Гарантии изготовителя

Приложение А. ОБЛАСТЬ ПРИМЕНЕНИЯ ПЕТЕЛЬ

Приложение Б. ТИПЫ, РАЗМЕРЫ И КОМПЛЕКТНОСТЬ ПЕТЕЛЬ

Приложение В. ОСНОВНЫЕ ДЕТАЛИ ПЕТЕЛЬ

Утвержден и введен в действие

Постановлением Минстроя РФ

от 5 апреля 1995 г. N 18-29

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЕТЛИ СТАЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Steel hinges for wooden windows and doors.

Specifications

ГОСТ 5088-94

Группа Ж34

ОКС 91.060.50;

ОКСТУ 4983

Предисловие

1. Разработан Центральным проектно-конструкторским и технологическим бюро (ЦПКТБ) Минстроя России, Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭПжилища) Российской Федерации.

Внесен Минстроем России.

2. Принят Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 марта 1994 г.

За принятие проголосовали:

??????????????????????????????????????????????????????????????????

? Наименование государства ?Наименование органа государственного ?

? ? управления строительством ?

??????????????????????????????????????????????????????????????????

?Азербайджанская Республика?Госстрой Азербайджанской Республики ?

?Республика Армения ?Госупрархитектуры Республики Армения ?

?Республика Казахстан ?Минстрой Республики Казахстан ?

?Кыргызская Республика ?Госстрой Кыргызской Республики ?

?Республика Молдова ?Минархстрой Республики Молдова ?

?Российская Федерация ?Минстрой России ?

?Республика Таджикистан ?Госстрой Республики Таджикистан ?

?Республика Узбекистан ?Госкомархитектстрой Республики ?

? ?Узбекистан ?

??????????????????????????????????????????????????????????????????

3. Постановлением Минстроя России от 5 апреля 19956 г. N 18-29 межгосударственный стандарт 5088-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 сентября 1995 г.

4. Взамен ГОСТ 5088-78.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на стальные петли для деревянных окон и дверей.

Обязательные требования к качеству петель изложены в 4.3, 4.5, 4.7, 4.8, 4.10, 4.11, 4.14 - 4.16.

Область применения петель приведена в Приложении А.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 397-79. Шплинты. Технические условия

ГОСТ 538-88. Изделия замочные и скобяные. Общие технические условия

ГОСТ 1145-80. Шурупы с потайной головкой. Конструкция и размеры

ГОСТ 11648-75. Шайбы упорные быстросъемные. Технические условия.

3. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

3.1. Петли, изготовляемые по настоящему стандарту, подразделяют на: Н - накладные; В - врезные; Вв - ввертные.

3.2. Типы, основные размеры и комплектность петель приведены в Приложении Б. В комплект входит петля в сборе и крепежные изделия.

Основные детали петель приведены в Приложении В.

3.3. Условные обозначения типов и конструктивное решение петель приведены в таблице 1.

Таблица 1

Условное обозна- чение типа	Конструктивное решение петель	Номер рисунка Приложения Б

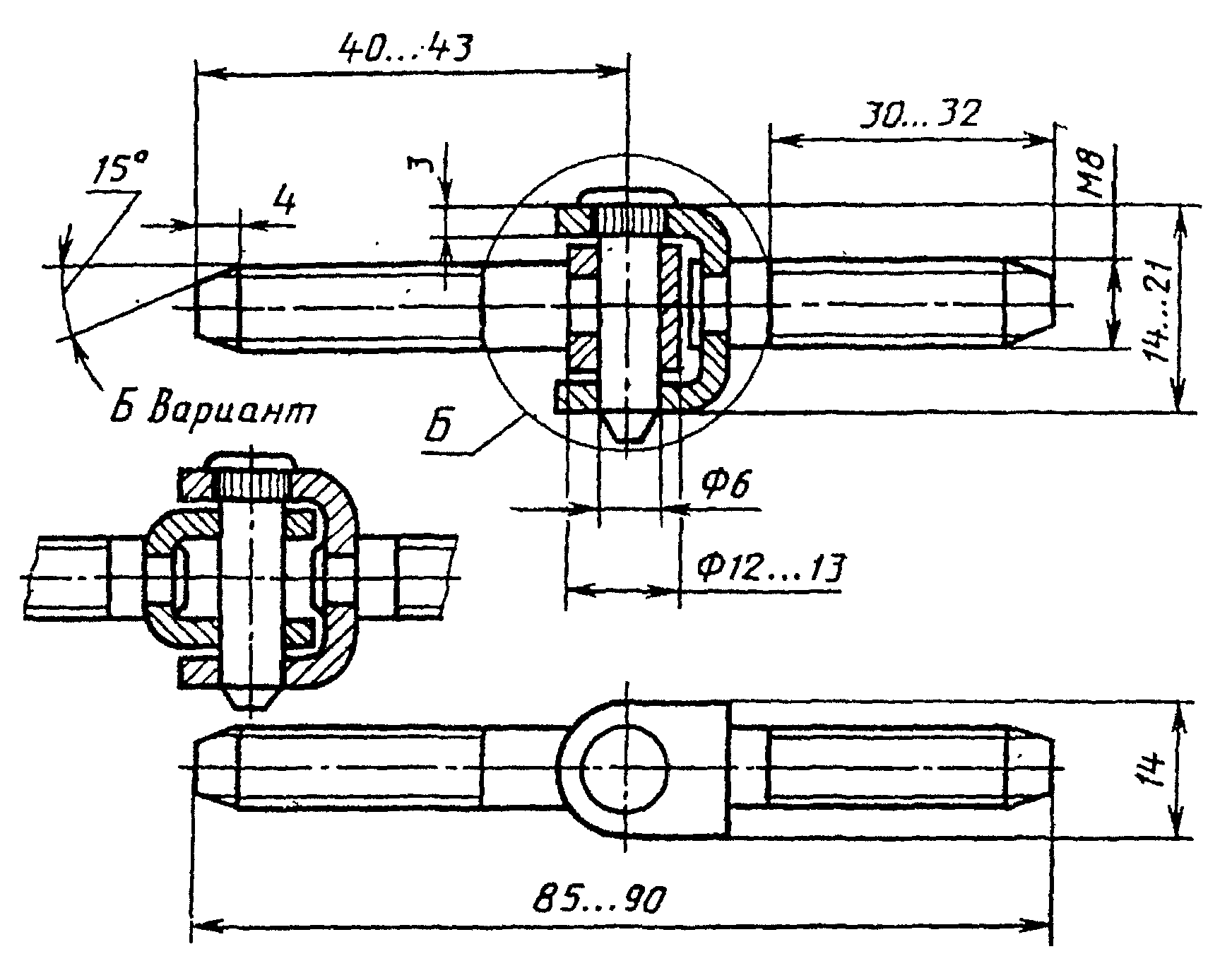

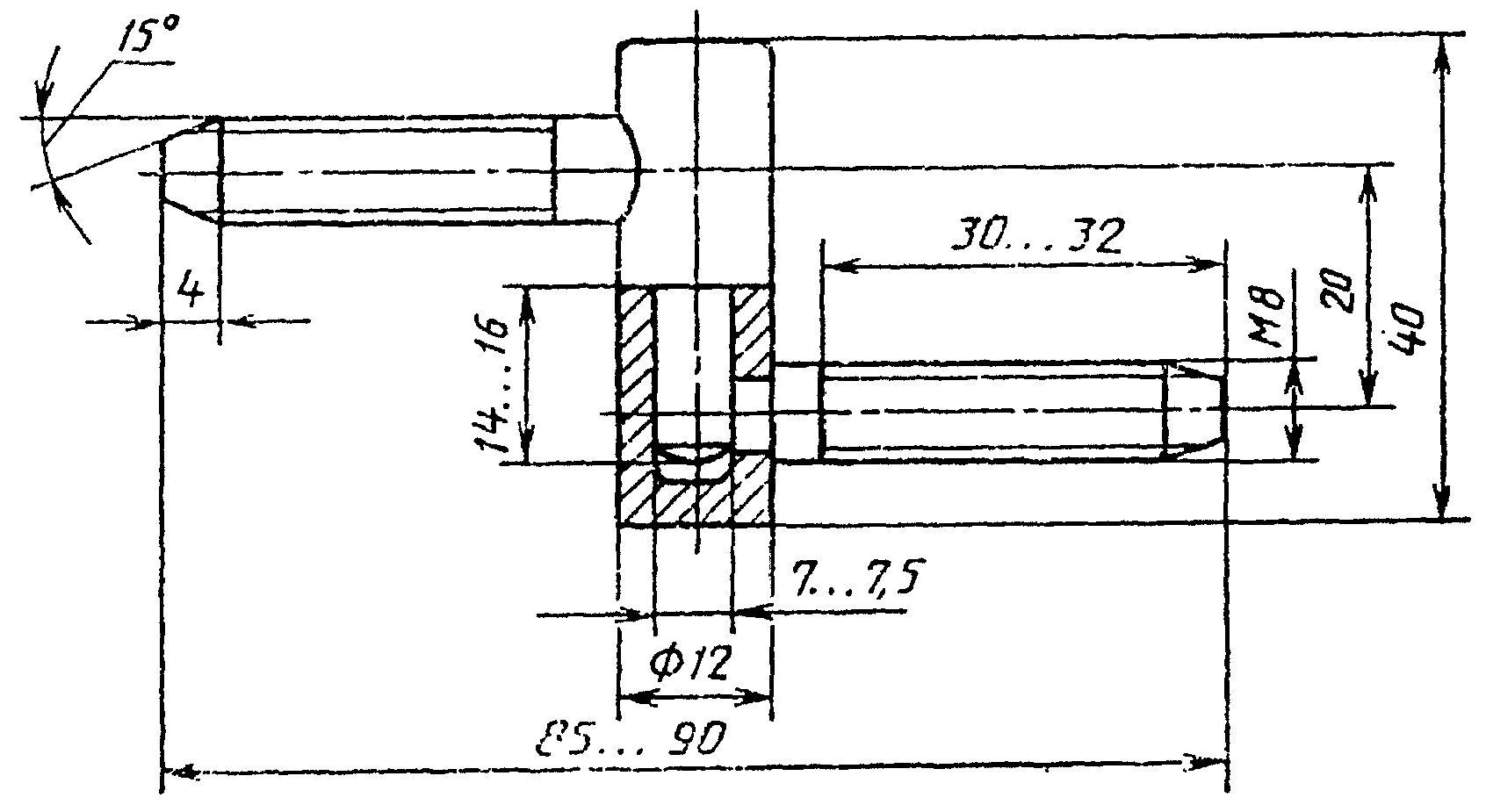

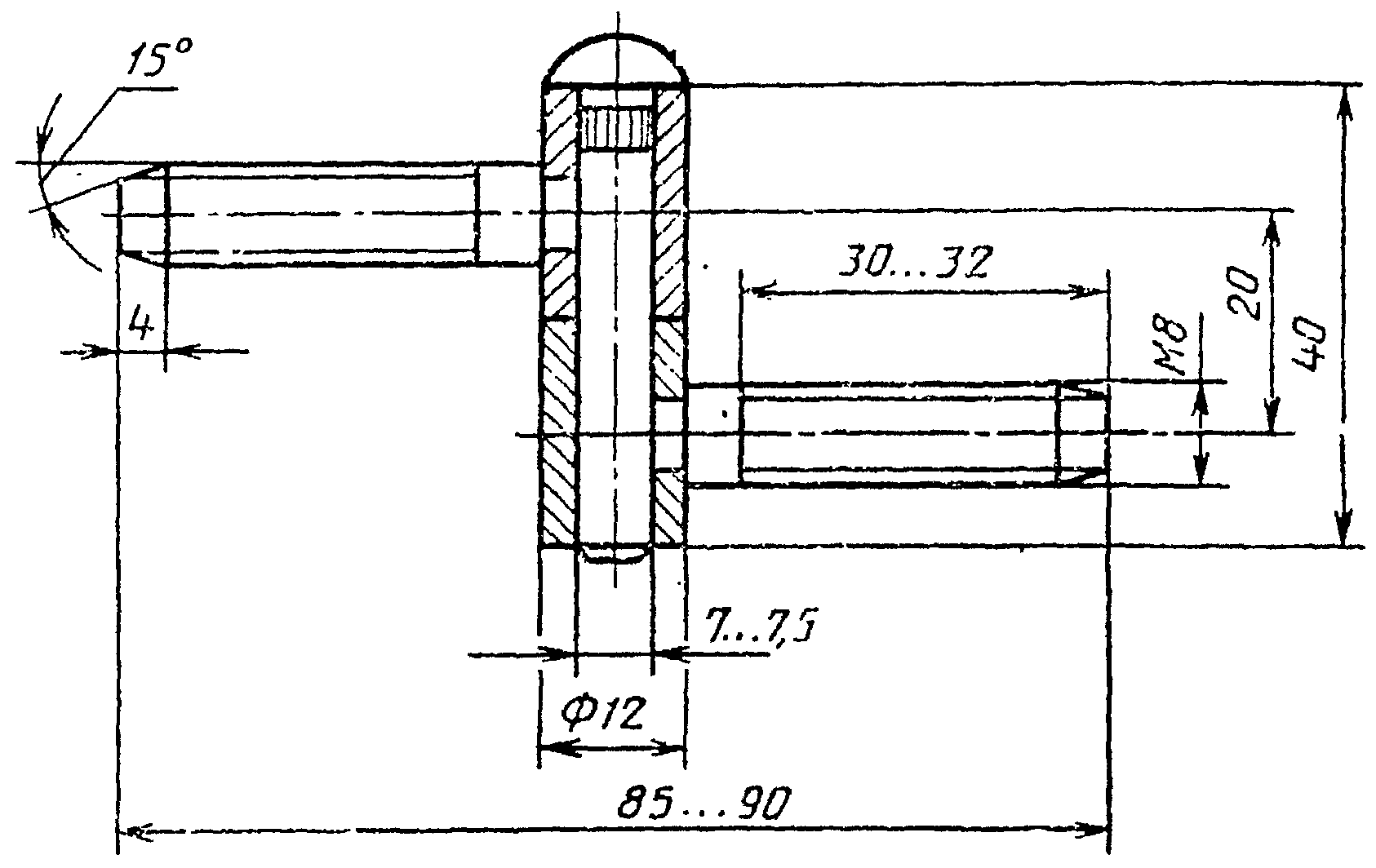

ПН1 ПН2 ПН3 ПН4 ПН5 ПН6 ПН7 ПН8 ПН9 ПН10 ПВ1 ПВ2 ПВ3 ПВ4 ПВв1 ПВв2 ПВв3	Петля накладная с ходом на полуосях Петля накладная фигурная с ходом на полуосях Петля накладная с ходом на шарике Петля накладная фигурная с ходом на полуосях или на шайбе Петля накладная с ходом на торцах звеньев карт неразъемная Петля накладная с ограничителем подъема Петля накладная с ходом на шайбе и вынимающейся осью Петля накладная пружинная одностороннего действия Петля накладная пружинная двустороннего действия Петля накладная регулируемая Петля врезная с ходом на полуосях Петля врезная с ходом на шайбе и вынимающейся осью Петля врезная с ходом на шайбе и вынимающейся осью Петля врезная с ходом на торцах звеньев карт и вынимающейся осью Петля ввертная с ходом на торцах скоб и вынимающейся осью Петля ввертная с ходом на торцах втулок и вынимающейся осью Петля ввертная с ходом на торцах втулок и невынимающейся осью	Б1 Б2 Б3 Б4 Б5 Б6 Б7 Б8 Б9 Б10 Б11 Б12 Б13 Б14 Б15 Б16 Б17

3.4. Устанавливается следующая структура условного обозначения петли

Х - Х - Х Х Х

? ? ? ? ?

? ? ? ? ????? Обозначение стандарта

? ? ? ????????? Буквы, означающие: Л - левая петля,

? ? ? П - правая петля

? ? ????????????? Исполнение петли: 1, 2

? ????????????????? Высота петли, мм (для петли типа ПН9 -

? расстояние между центрами трубок)

????????????????????? Условное обозначение типа по таблице 1.

Пример условного обозначения петли накладной типа ПН1 высотой 110 мм, правой:

То же, врезной типа ПВ4 высотой 90 мм, исполнения 1:

4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4.1. Петли должны изготовляться в соответствии с требованиями ГОСТ 538 и настоящего стандарта.

4.2. Петли типов ПН1 - ПН4, ПН6, ПН10 и ПВ1 следует изготовлять правыми и левыми для установки правых и левых створок окон и полотен дверей (на рисунках Б1 - Б4, Б6, Б10, Б11 Приложения Б указаны правые петли).

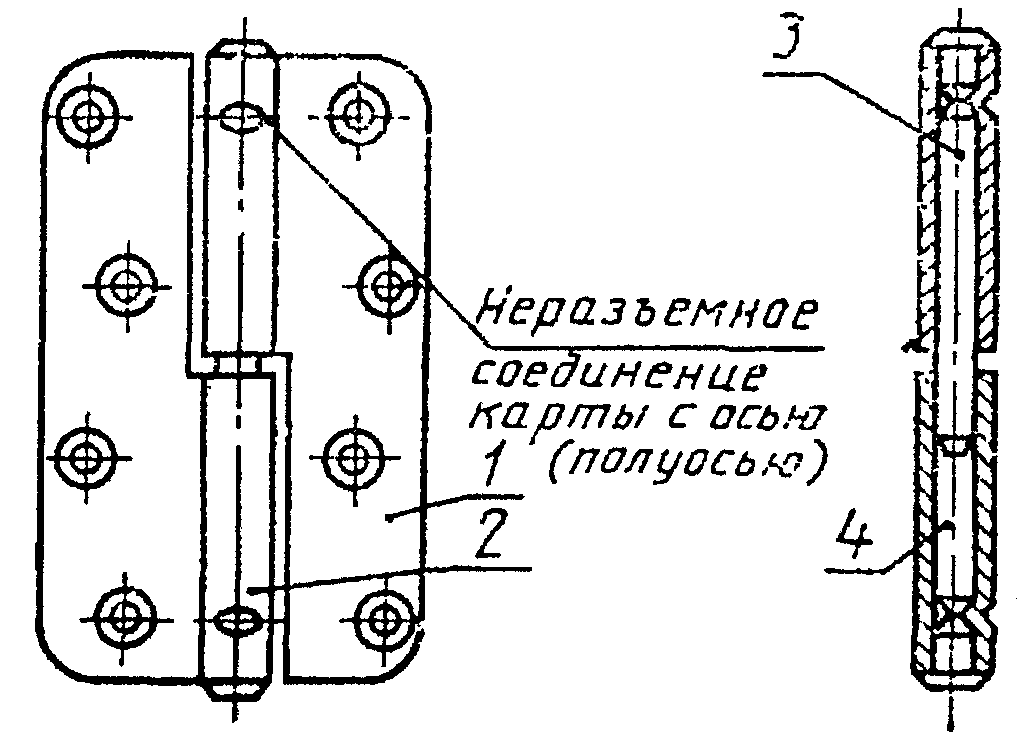

4.3. Соединения карт с осями и полуосями в накладных петлях, кроме петли типа ПН7, и во врезной петле типа ПВ1 должны быть неразъемными.

4.4. Овальность осей и полуосей в местах подвижных соединений с картами не должна быть более 0,1 мм, а трубок карт петель - 0,3 мм.

4.5. Зазор между осью или полуосью и трубкой петли в местах подвижных соединений должен быть не менее 0,1 и не более 0,5 мм.

4.6. Отклонение от перпендикулярности опорных поверхностей осей петель ПН1 - ПН4 и ПВ1 относительно осей вращения не должно быть более 0,25 мм.

4.7. Отклонение от перпендикулярности плоскости карт петель типа ПН10 относительно осей вращения не должно быть более 0,4 мм.

4.8. Продольный и поперечный люфт в шарнирах петель типов ПН8 и ПН9 не должен быть более 0,3 мм.

4.9. Зазор между плоскостью карты и ее изогнутым концом (трубкой) не должен быть более 0,5 мм при толщине карты до 2,2 мм и 1,0 мм - при толщине карты более 2,2 мм.

4.10. Карты накладных и врезных петель и стрежни ввертных петель должны иметь возможность вращения без заедания вокруг осей и полуосей.

4.11. Конструкция петель типов ПН8 и ПН9 должна предусматривать возможность регулирования усилия закрывания полотна двери, при этом сила для открывания двери должна быть не менее 2 и не более 4 кгс на расстоянии 700 мм от оси петли.

Для петель применяют пружины кручения по техническим условиям завода-изготовителя, утвержденным в установленном порядке.

4.12. Оси или полуоси петель должны иметь головку, имеющую сферическую форму или форму усеченного конуса.

Оси петель всех типов, кроме типов ПН5, ПН8 - ПН10 и ПВв1 - ПВв3, должны иметь на торце фаску (2 - 3) х 30°.

4.13. Карты петель типов ПН1, ПН3, ПН5, ПН6 и ПН8 по согласованию с потребителем допускается изготовлять прямоугольной формы.

4.14. Соединение стержней с втулками или скобами в ввертных петлях должно выдерживать усилие отрыва не менее 800 Н (80 кгс).

4.15. Петли исполнения 2 типов ПН7, ПВ2 - ПВ4 необходимо комплектовать шплинтами 2 х 16 по ГОСТ 397 или быстросъемными упорными шайбами 5-080 по ГОСТ 11648.

4.16. Требования к покрытиям петель - по ГОСТ 538.

Для петель в соответствии с областью их применения установлены следующие группы условий эксплуатации по ГОСТ 9.303:

1 - для петель типов и типоразмеров ПН1-70, ПН1-85, ПН1-110, ПН2-70, ПН2-85, ПН2-110, ПН3-85, ПН4, ПН5, ПН6, ПН7, ПВ1, ПВ2, ПВ3, ПВ4, ПВв1, ПВв2, ПВв3;

2, 3 - для петель типов и типоразмеров ПН1-130, ПН1-150, ПН2-130, ПН2-150, ПН3-110, ПН3-130, ПН3-150, ПН8, ПН9, ПН10.

4.17. Маркировка и упаковка - по ГОСТ 538.

5. ПРИЕМКА

5.1. Приемочный контроль петель на соответствие требованиям ГОСТ 538 и 4.3 - 4.10, 4.12, 4.15 настоящего стандарта проводится в соответствии с ГОСТ 538.

Значительными дефектами считают дефекты, относящиеся к отклонениям от требований, указанных в ГОСТ 538 и 4.10 настоящего стандарта.

Малозначительными дефектами считают дефекты, относящиеся к отклонениям от требований, указанных в ГОСТ 538 и 4.3 - 4.9, 4.12, 4.15 настоящего стандарта.

5.2. Периодические испытания ввертных петель на соответствие требованиям 4.14 и петель типов ПН8 и ПН9 на соответствие требованиям 4.11 должны проводиться не реже одного раза в год.

Для проведения испытаний отбирают не менее трех петель.

5.3. Типовые испытания - по ГОСТ 538.

6. МЕТОДЫ КОНТРОЛЯ

6.1. Методы контроля и испытаний петель - по ГОСТ 538 и настоящему стандарту.

6.2. Испытания ввертных петель на отрыв проводят приложением силы 800 Н (80 кгс) в течение не менее 1 мин к каждому стержню петли.

После испытаний петля должна сохранить работоспособность.

6.3. Испытания петель типов ПН8 и ПН9 по 4.11 проводят приложением силы не менее 2 и не более 4 кгс на расстоянии 700 мм от оси петли к фрагменту двери с установленной на нем петлей и выдерживанием приложенной силы в течение 1 мин.

После снятия приложенной силы петля должна вернуть фрагмент двери в исходное положение.

7. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение - по ГОСТ 538.

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантии изготовителя - по ГОСТ 538.

Приложение А

(Информационное)

ОБЛАСТЬ ПРИМЕНЕНИЯ ПЕТЕЛЬ

Таблица А1

??????????????????????????????????????????????????????????????????

? Условное ? Высота, ? Область применения ?

?обозначение? исполнение ? ?

?типа петель? петель ? ?

??????????????????????????????????????????????????????????????????

?ПН1 - ПН4 ?70; 85; 98; ? Для створок окон и полотен дверей без?

? ?110; 130; 150?наплава ?

? ??????????????????????????????????????????????????????

? ?130; 150 ? Для входных дверей в здания и в ?

? ? ?квартиры ?

??????????????????????????????????????????????????????????????????

?ПН5 ?40; 60 ? Для форточек без наплава ?

??????????????????????????????????????????????????????????????????

?ПН6 ?80; 110 ? Для соединения спаренных створок окон?

? ? ?и полотен балконных дверей ?

??????????????????????????????????????????????????????????????????

?ПН7 ?Исполнение 1 ? Для соединения спаренных створок окон?

? ? ?и полотен балконных дверей с наплавом ?

? ??????????????????????????????????????????????????????

? ?Исполнение 2 ? Для соединения спаренных створок ?

? ? ?фрамуг ?

??????????????????????????????????????????????????????????????????

?ПН8 ?110; 130 ? Для полотен дверей с принудительным ?

???????????????????????????закрыванием ?

?ПН9 ?- ? ?

??????????????????????????????????????????????????????????????????

?ПН10 ?- ? Для среднеподвесных створок окон ?

??????????????????????????????????????????????????????????????????

?ПВ1 ?80; 100 ? Для створок окон и полотен балконных ?

???????????????????????????дверей с наплавом ?

?ПВ2 ?Исполнение 1 ? ?

? ??????????????????????????????????????????????????????

? ?Исполнение 2 ? Для фрамуг ?

??????????????????????????????????????????????????????????????????

?ПВ3 ?Исполнение 1 ? Для соединения спаренных створок окон?

? ? ?и полотен балконных дверей с наплавом ?

? ??????????????????????????????????????????????????????

? ?Исполнение 2 ? Для соединения спаренных створок ?

? ? ?фрамуг ?

??????????????????????????????????????????????????????????????????

?ПВ4 ?Исполнение 1 ? Для створок окон с наплавом ?

? ??????????????????????????????????????????????????????

? ?Исполнение 2 ? Для фрамуг ?

??????????????????????????????????????????????????????????????????

?ПВв1, ПВв2,?- ? Для створок окон и полотен балконных ?

?ПВв3 ? ?дверей ?

??????????????????????????????????????????????????????????????????

Приложение Б

(Обязательное)

ТИПЫ, РАЗМЕРЫ И КОМПЛЕКТНОСТЬ ПЕТЕЛЬ

В миллиметрах

Типо-

размеры

Шурупы по

ГОСТ 1145

Разме-

ры

Кол.

ПН1-70

ПН1-85

ПН1-110

ПН1-130

ПН1-150

110

130

150

12,5

32,5

33,5

53,5

63,5

73,5

2,0

2,0 - 2,5

2,5 - 2,8

2,5 - 3,0

3,0

4 x 25

4 х 30

5 х 30

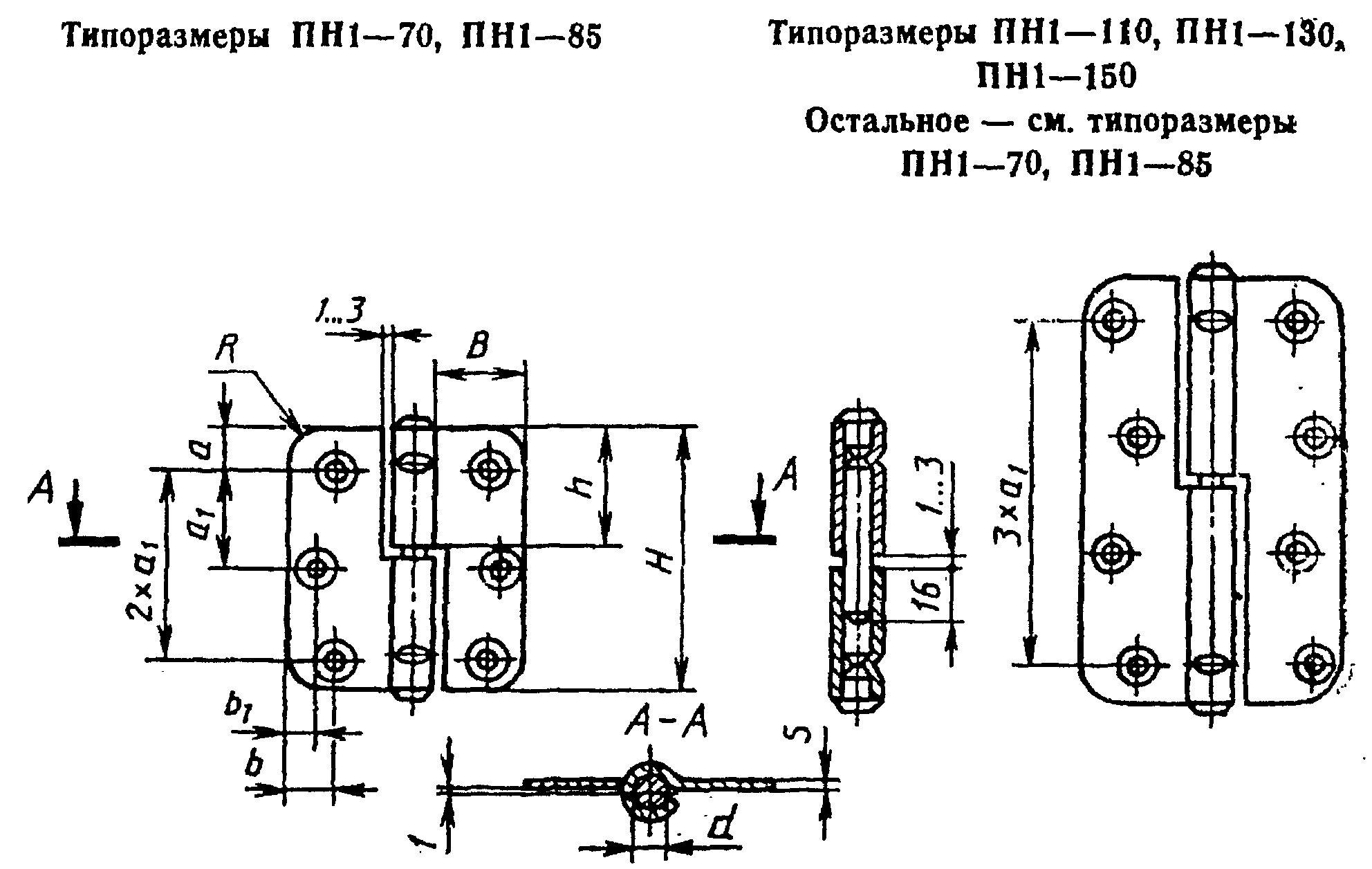

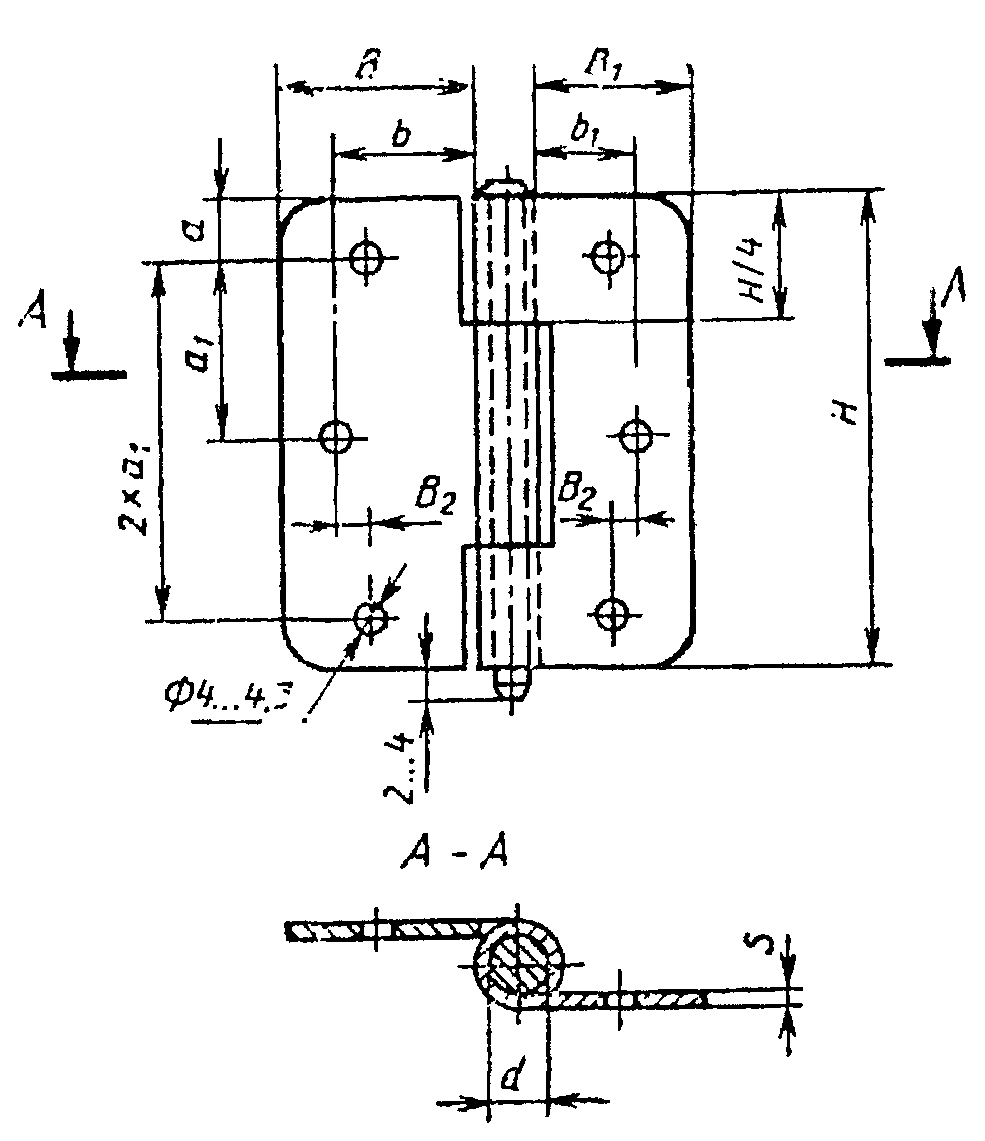

Рисунок Б1. Петля накладная типа ПН1

В миллиметрах

Типо-

размеры

Шурупы по

ГОСТ 1145

Разме-

ры

Кол.

ПН2-70

ПН2-85

ПН2-110

ПН2-130

ПН2-150

110

130

150

12,5

32,5

2,0

2,0 - 2,5

2,5 - 2,8

2,5 - 3,0

3,0

4 х 25

4 х 30

5 х 30

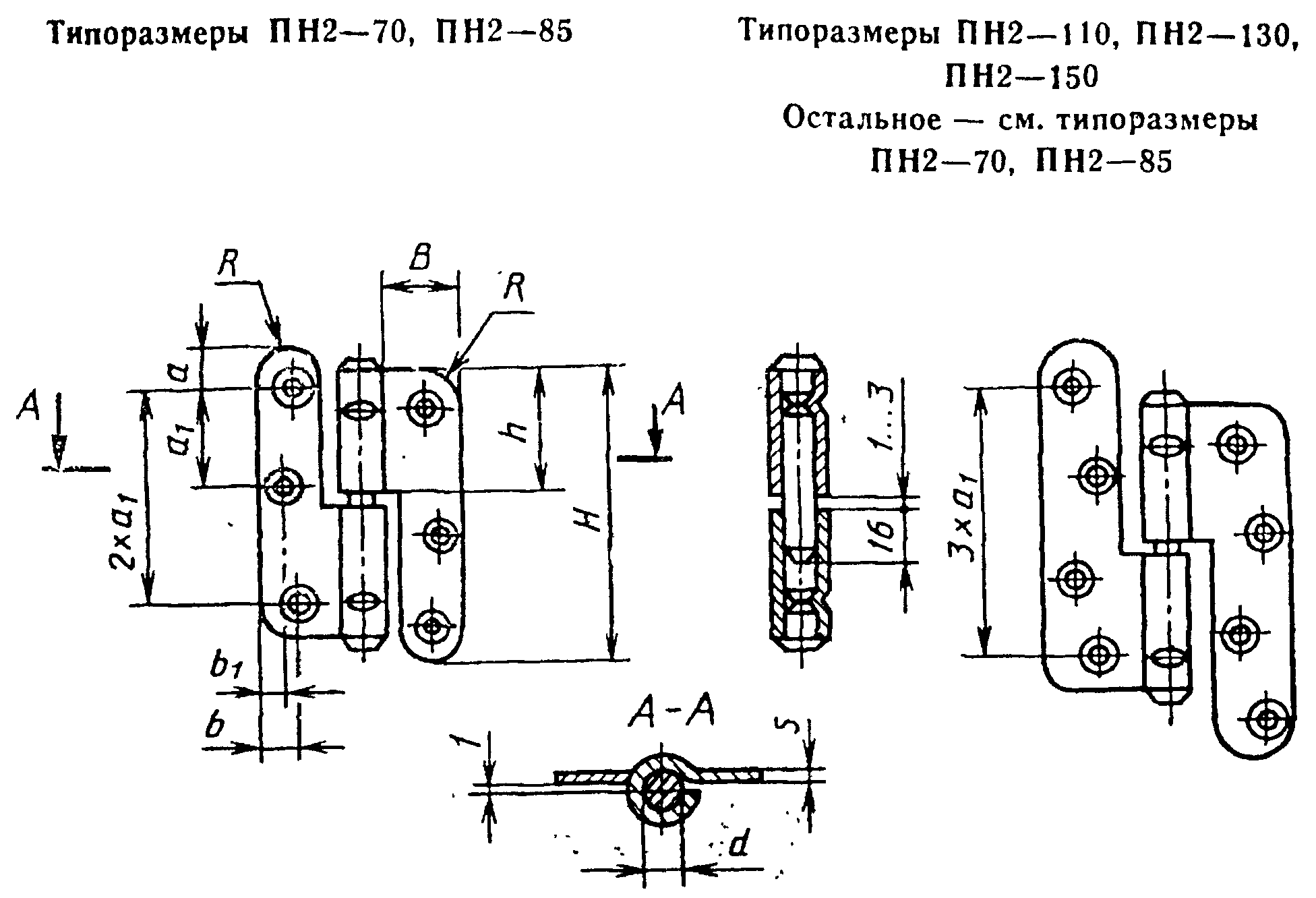

Рисунок Б2. Петля накладная типа ПН2

В миллиметрах

??????????????????????????????????????????????????????????????????

?Типо- ? H ?B ?R ? a ? a ?b ?b ? d ? h ? s ? Шурупы по ?

?размеры? ? ? ? ? 1 ? ? 1? ? ? ? ГОСТ 1145 ?

? ? ? ? ? ? ? ? ? ? ? ?????????????

? ? ? ? ? ? ? ? ? ? ? ?Разме-?Кол.?

? ? ? ? ? ? ? ? ? ? ? ?ры ? ?

??????????????????????????????????????????????????????????????????

?ПН3-85 ?85 ?27?10?10 ?32,5?13?7 ?8 ?41 ?2,0 - 2,5?4 x 30?6 ?

?ПН3-110?110?27?10?10 ?30 ?13?7 ?8 ?53,5?2,5 - 2,8?4 x 30?8 ?

?ПН3-130?130?30?12?12,5?35 ?16?8 ?8 ?63,5?2,5 - 3,0?5 x 30?8 ?

?ПН3-150?150?35?15?15 ?40 ?19?9 ?9 ?73,5?3,0 ?5 x 30?8 ?

??????????????????????????????????????????????????????????????????

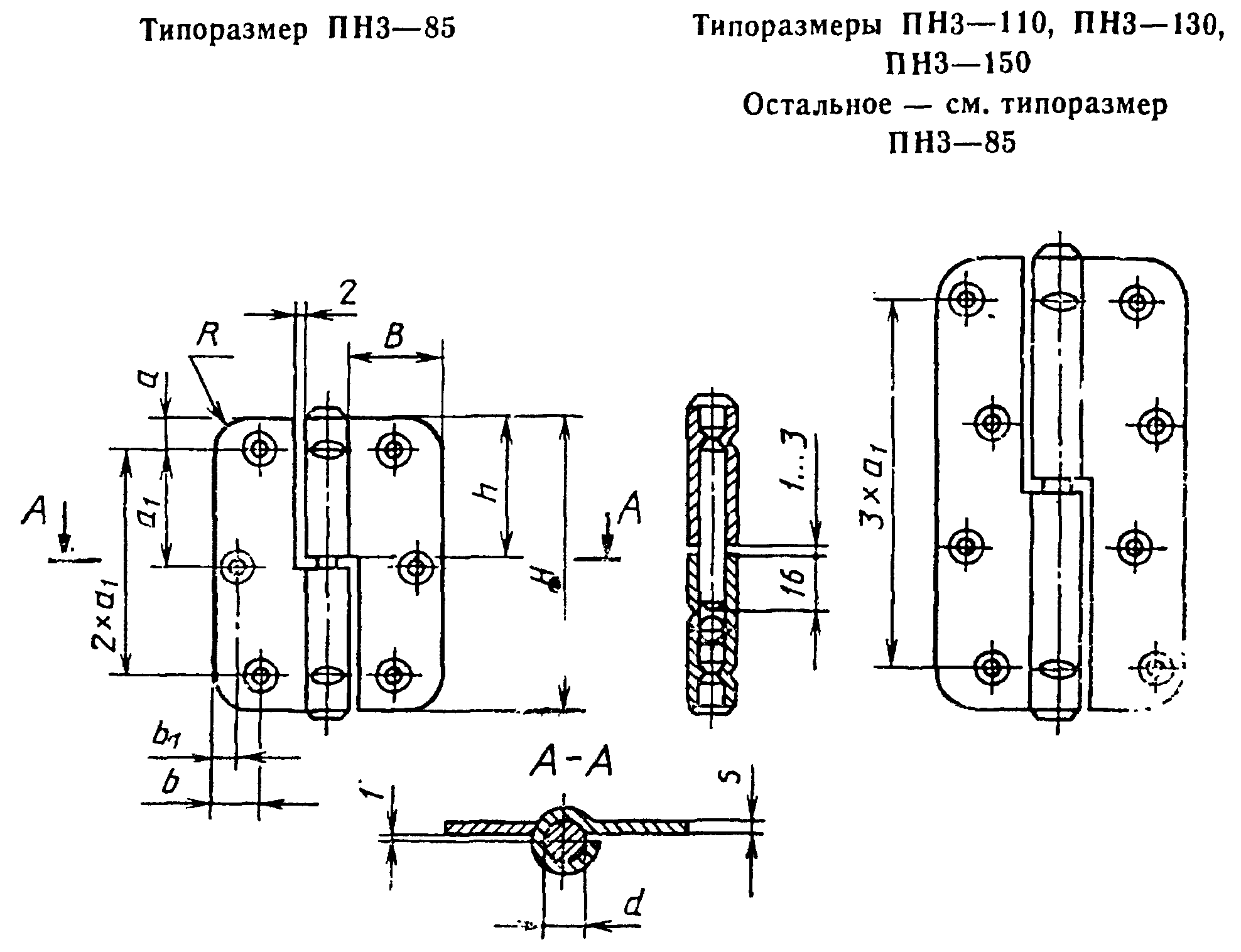

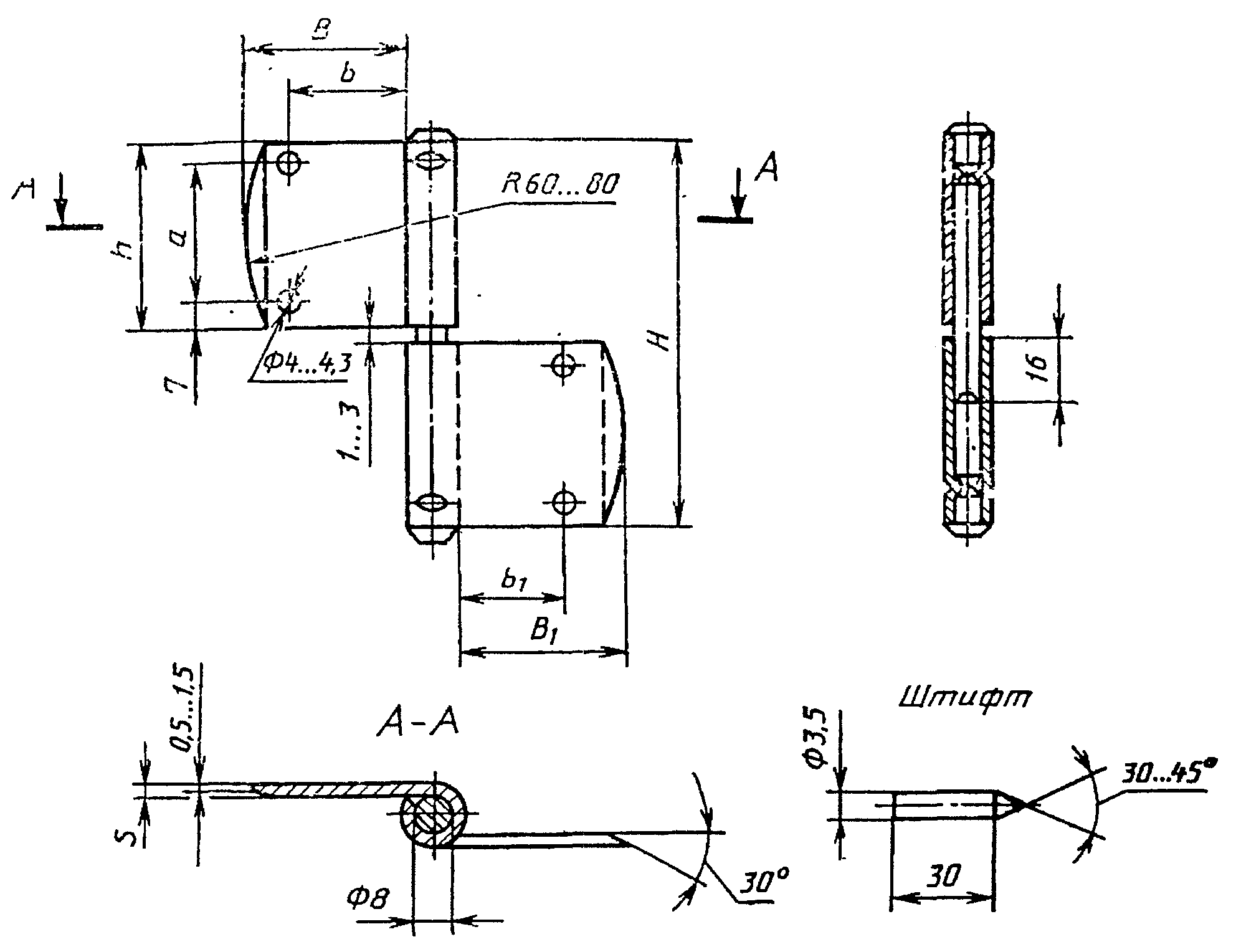

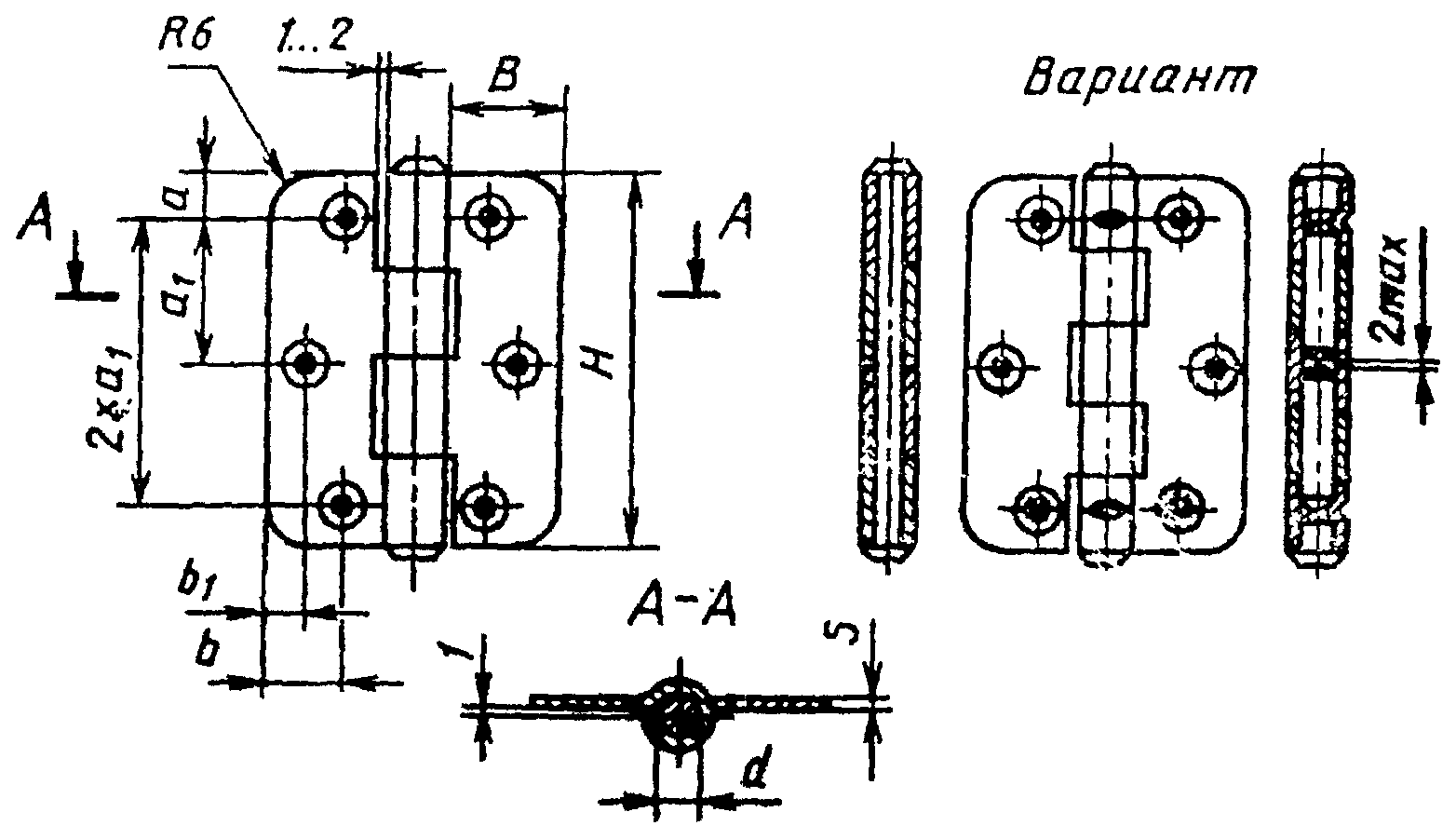

Рисунок Б3. Петля накладная типа ПН3

Шурупы 5 х 30 (6 шт.) ГОСТ 1145

Рисунок Б4. Петля накладная типа ПН4

В миллиметрах

??????????????????????????????????????????????????????????????????

?Типоразмеры? H ? B ? a ?a ? b ?b ? d ? s ? Шурупы по ?

? ? ? ? ? 1 ? ? 1 ? ? ? ГОСТ 1145 ?

? ? ? ? ? ? ? ? ? ??????????????

? ? ? ? ? ? ? ? ? ?Размеры?Кол.?

??????????????????????????????????????????????????????????????????

?ПН5-40 ?40 ?16 ?6 ?- ?6 ?- ?4 ?1,5 - 1,6?3 x 25 ?4 ?

?ПН5-60 ?60 ?20 ?8 ?22 ?12 ?7 ?5 ?1,6 - 2,0?3 x 25 ?6 ?

??????????????????????????????????????????????????????????????????

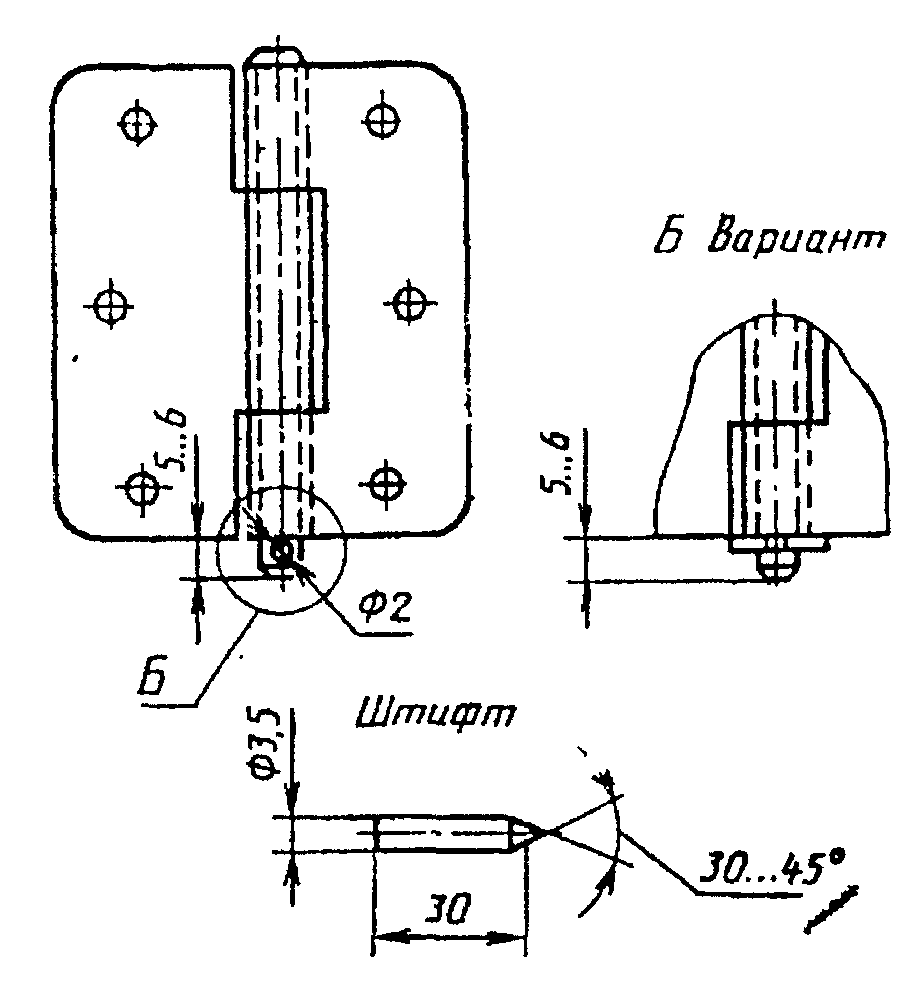

Рисунок Б5. Петля накладная типа ПН5

В миллиметрах

??????????????????????????????????????????????????????????????????

? Типоразмеры ? H ? a ? b ? c ? s ?Шурупы по ГОСТ 1145 ?

? ? ? ? ? ? ??????????????????????

? ? ? ? ? ? ? Размеры ? Кол. ?

??????????????????????????????????????????????????????????????????

?ПН6-80 ?80 ?31 ?20 ?39 ?2,5 ?4 x 25 ?6 ?

?ПН6-110 ?110 ?38 ?25 ?44 ?2,5 - 2,8?4 x 25 ?8 ?

??????????????????????????????????????????????????????????????????

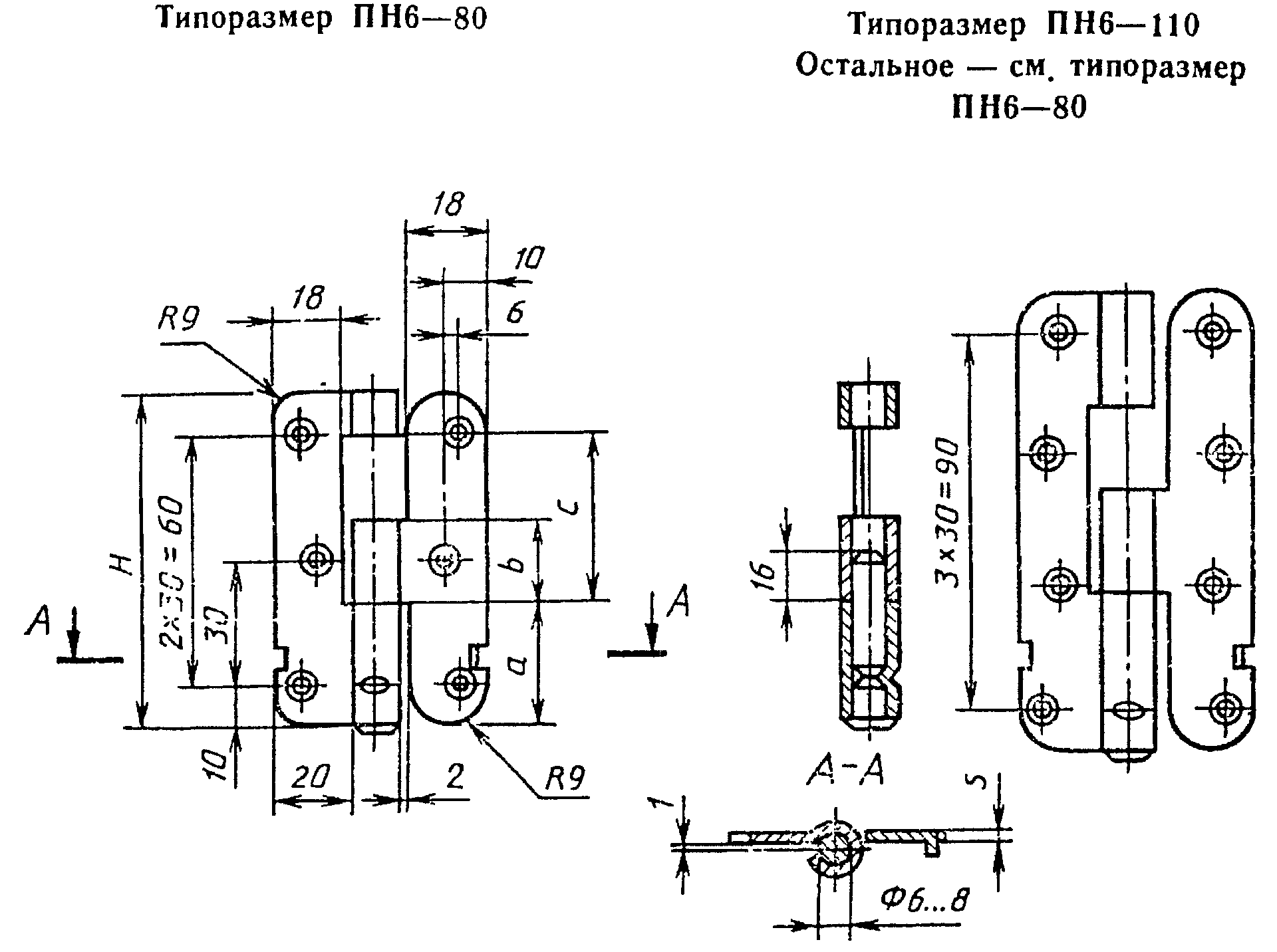

Рисунок Б6. Петля накладная типа ПН6

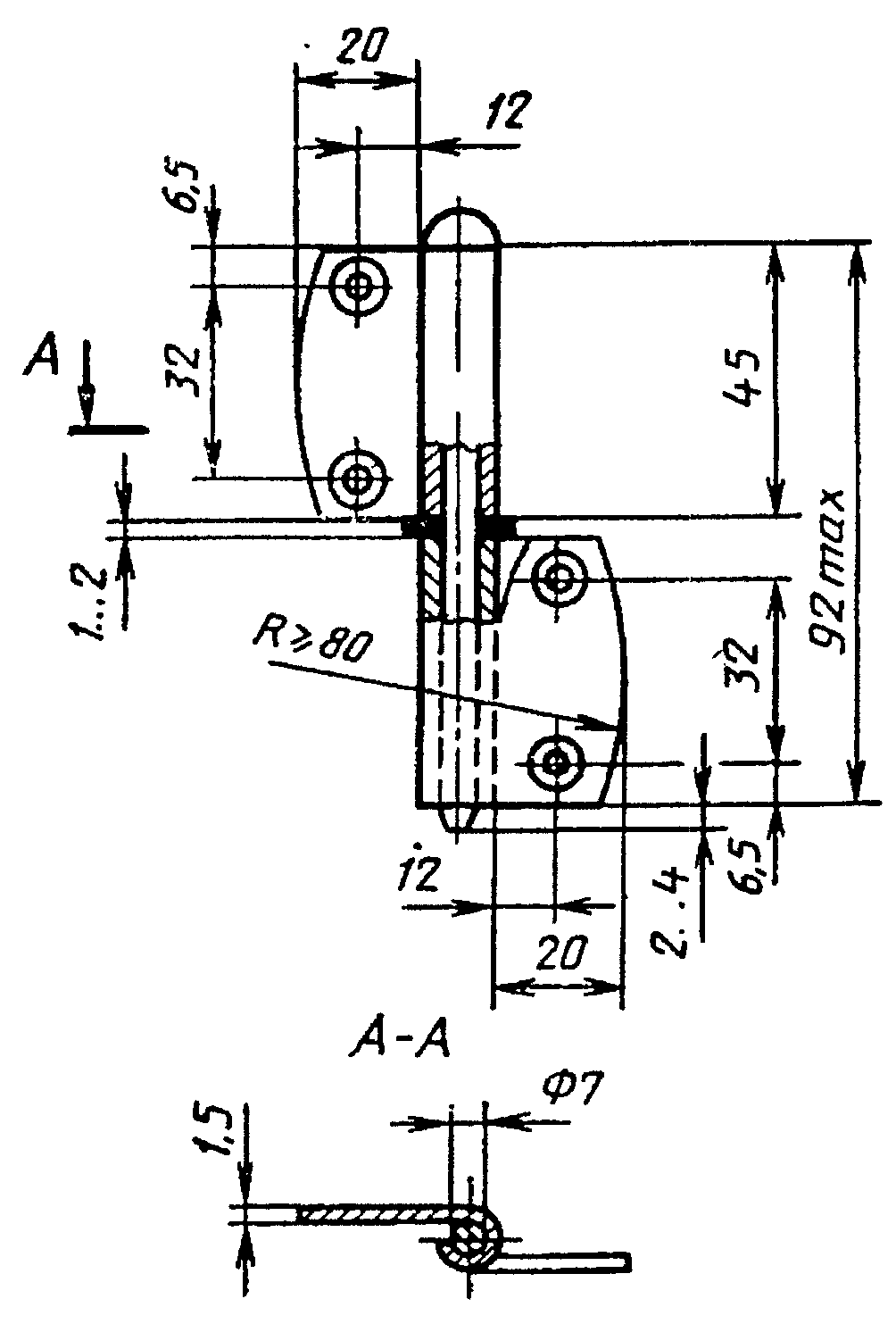

Исполнение 1

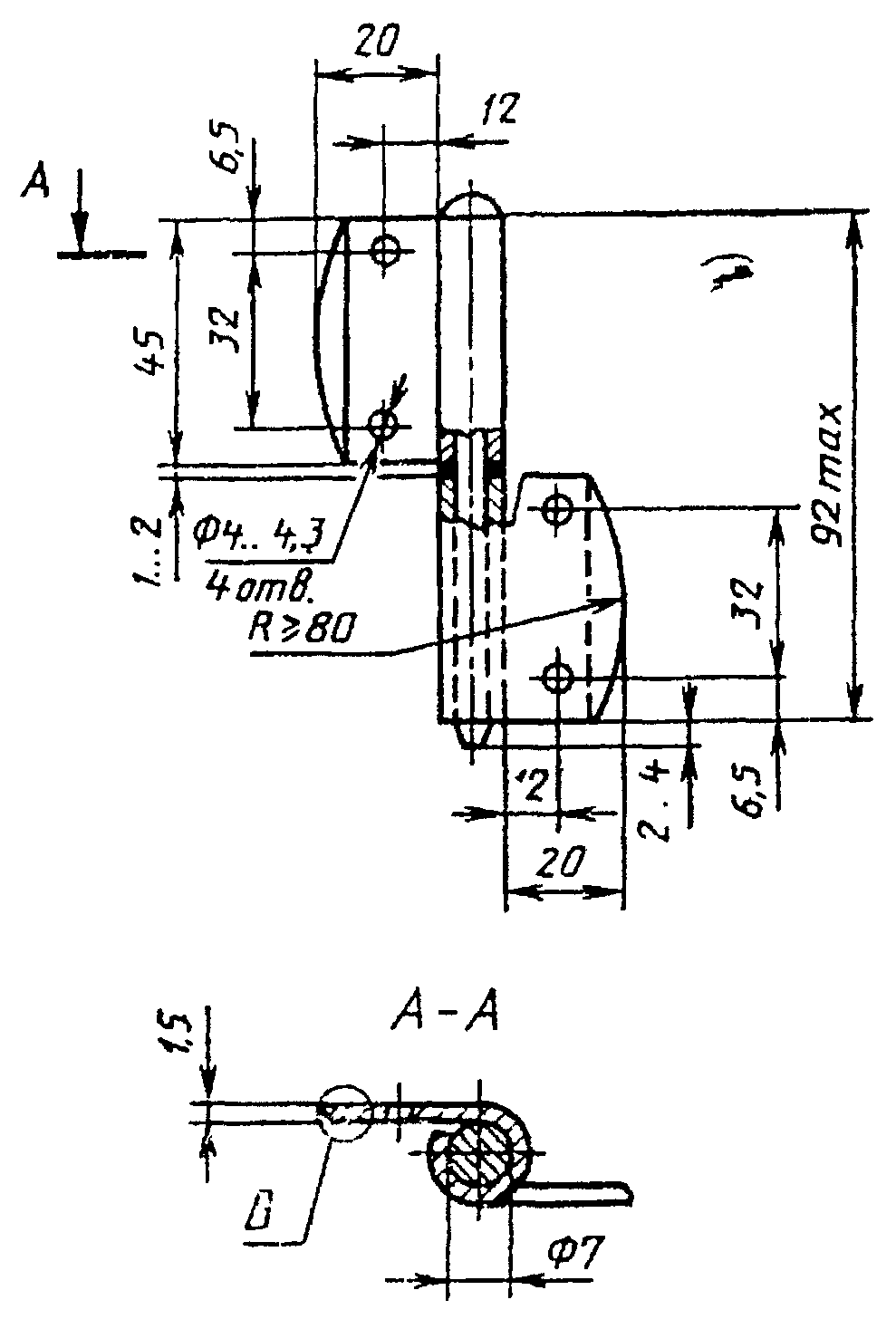

Исполнение 2

Остальное - см. исполнение 1

Шурупы 3 x 25 (4 шт.) ГОСТ 1145

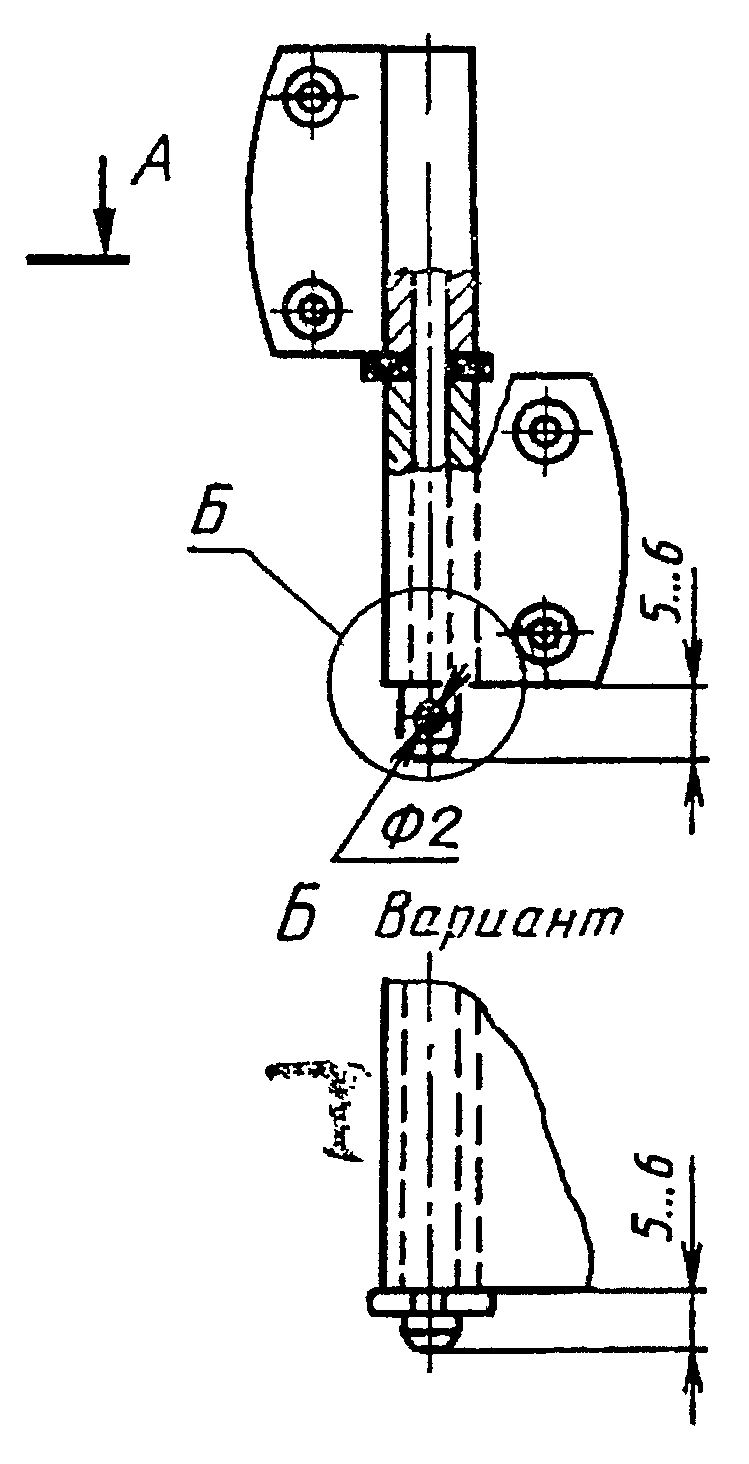

Рисунок Б7. Петля накладная типа ПН7

В миллиметрах

??????????????????????????????????????????????????????????????????

?Типо- ? H ? B ? R ? a ? a ? b ? b ? s ? Шурупы по ?

?размеры ? ? ? ? ? 1 ? ? 1 ? ? ГОСТ 1145 ?

? ? ? ? ? ? ? ? ? ??????????????

? ? ? ? ? ? ? ? ? ?Размеры?Кол.?

??????????????????????????????????????????????????????????????????

?ПН8-110 ?110?27 ?10 ?10 ?30 ?13 ?7 ?2,8 ?5 x 30 ?8 ?

?ПН8-130 ?130?30 ?10 ?12,5?35 ?16 ?8 ?2,8 - 3,0?5 x 30 ?8 ?

??????????????????????????????????????????????????????????????????

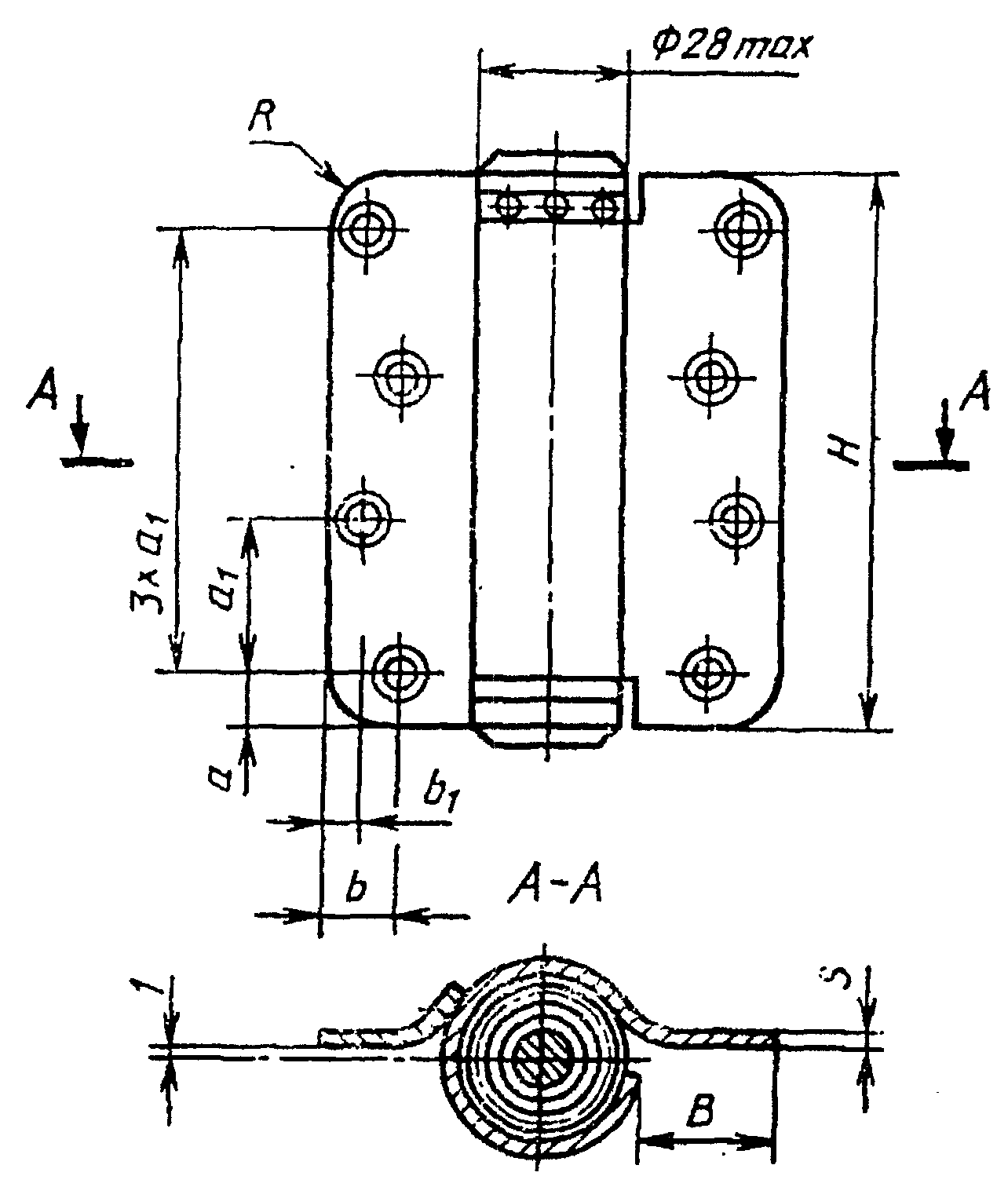

Рисунок Б8. Петля накладная типа ПН8

Шурупы 5 х 40 (8 шт.) ГОСТ 1145

-----------------------------------

<*> Для дверей с толщиной полотна 52 мм.

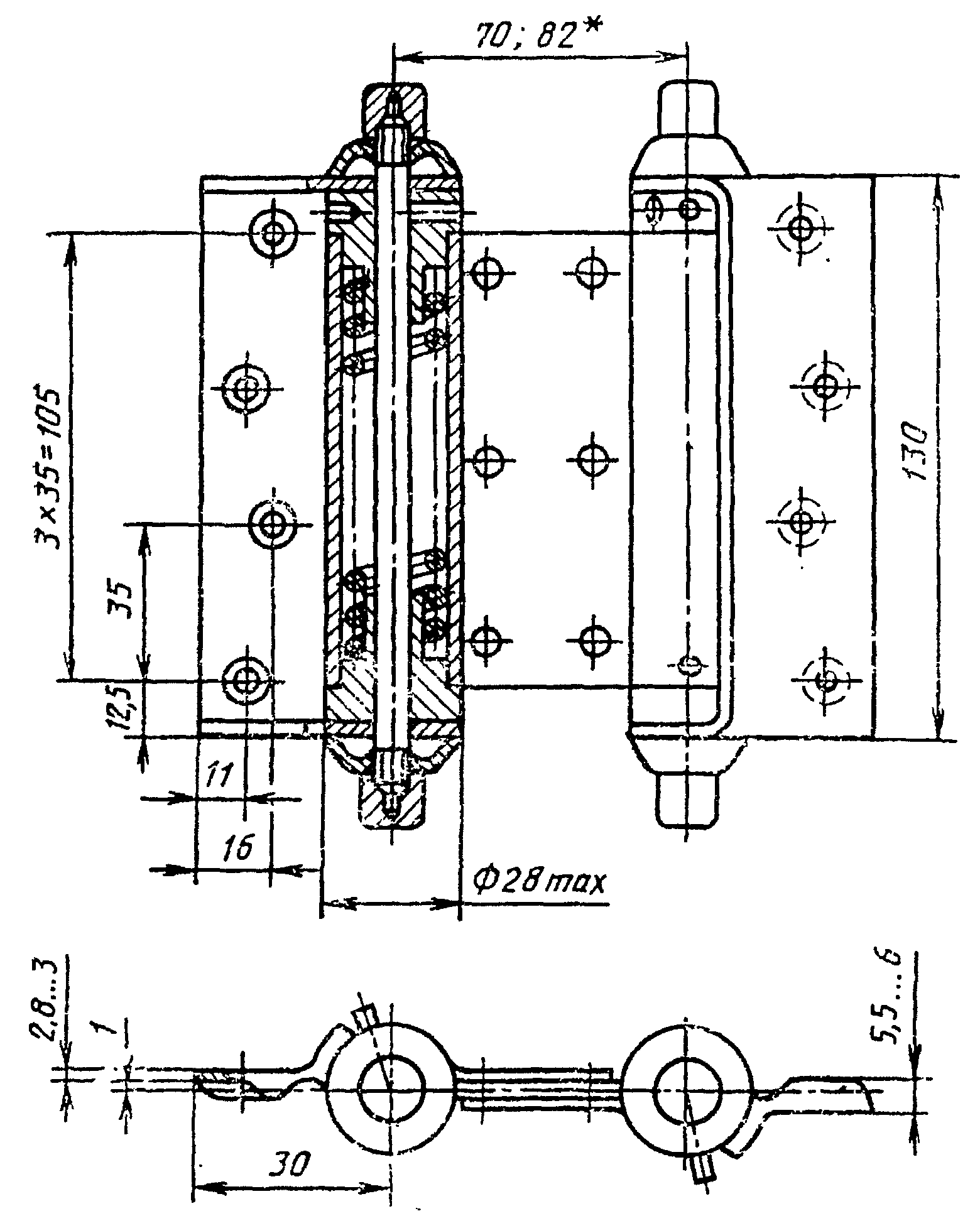

Рисунок Б9. Петля накладная типа ПН9

Шурупы 5 х 35 (8 шт.) ГОСТ 1145

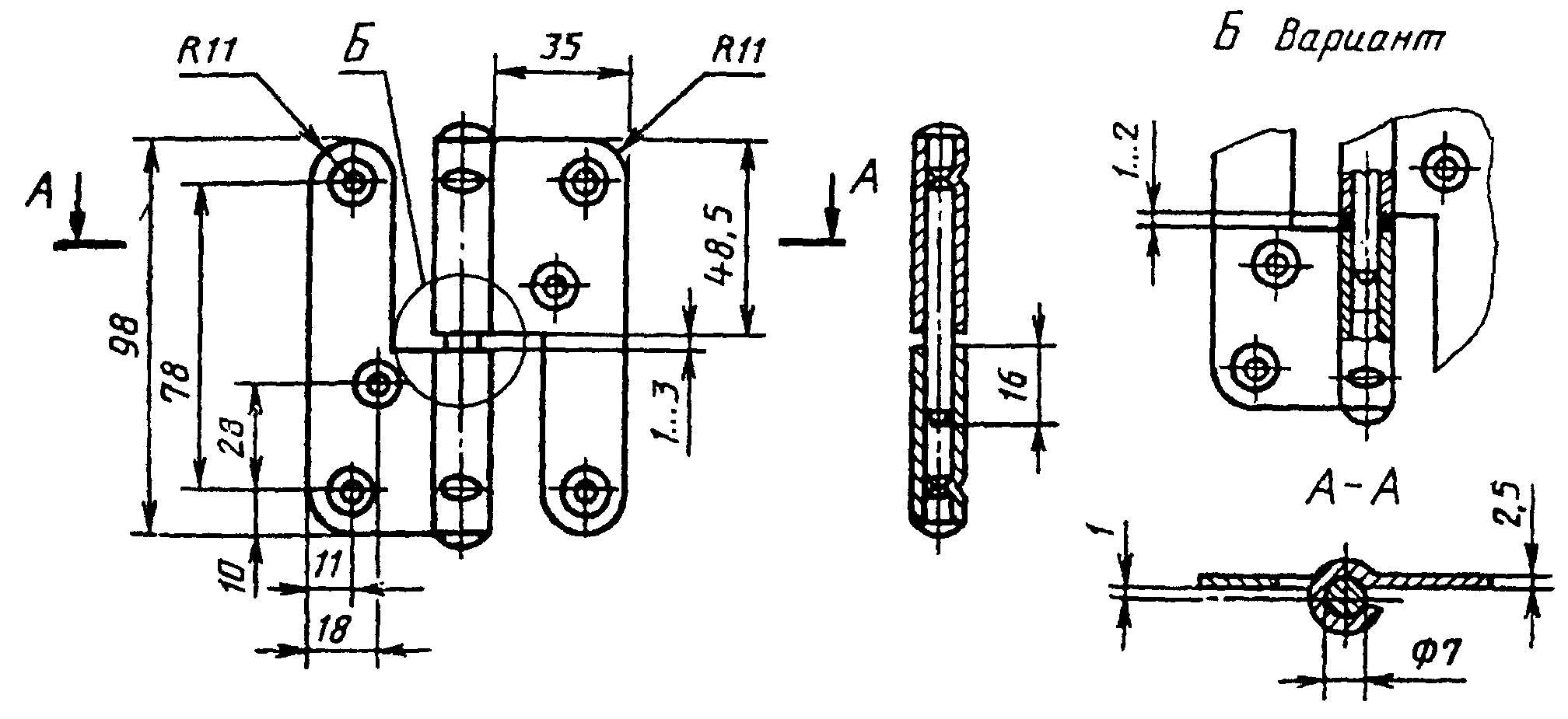

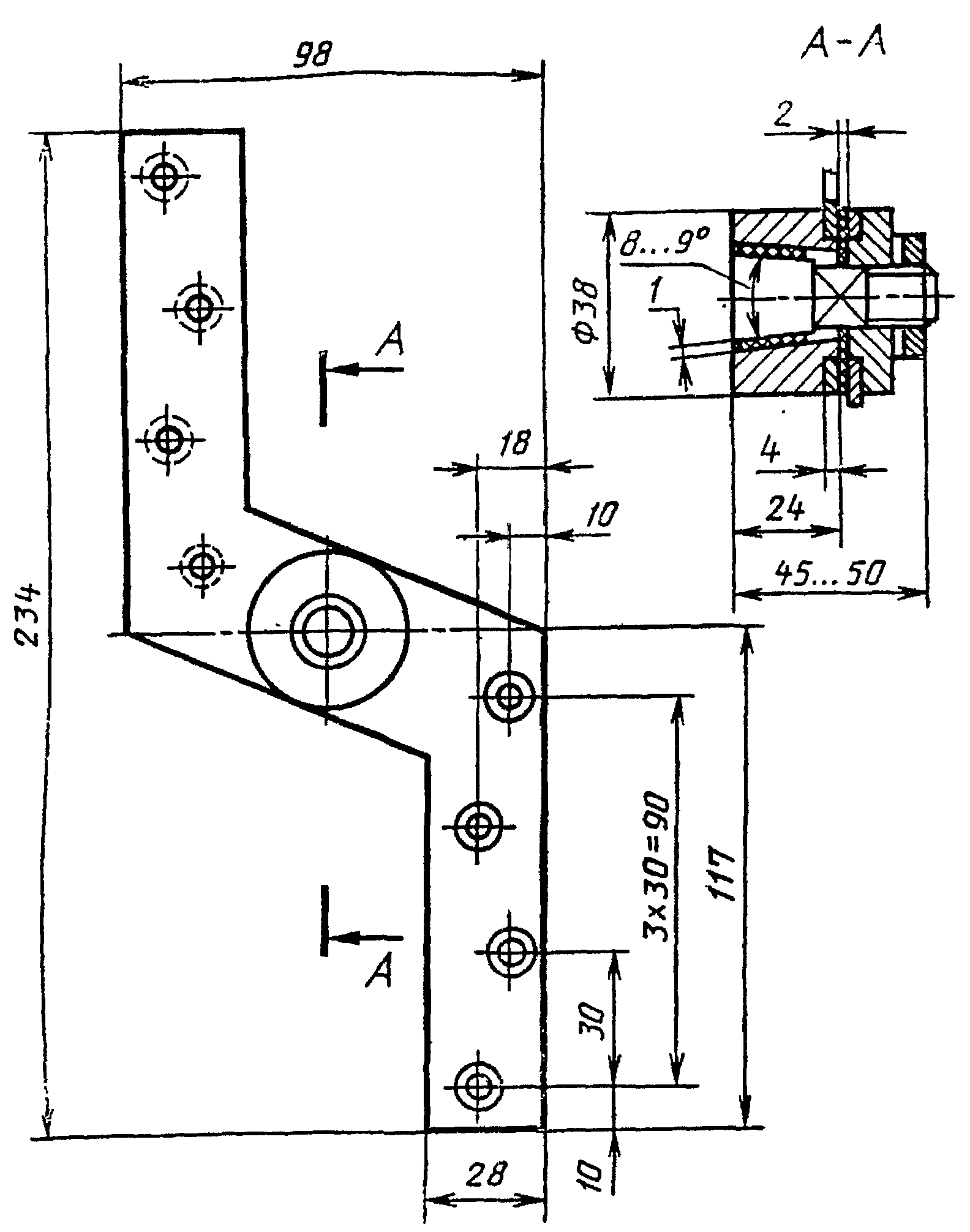

Рисунок Б10. Петля накладная типа ПН10

В миллиметрах

??????????????????????????????????????????????????????????????????

?Типоразмеры ? H ? B ?B ? a ? b ? b ? h ? s ? Кол. ?

? ? ? ? 1 ? ? ? 1 ? ? ?штифтов ?

??????????????????????????????????????????????????????????????????

?ПВ1-80 ?80 ?35 ?28 ?25 ?28 ?21 ?39 ?2,0 - 2,5?4 ?

?ПВ1-100 ?100 ?42 ?35 ?35 ?34 ?27 ?49 ?2,5 - 2,8?4 ?

??????????????????????????????????????????????????????????????????

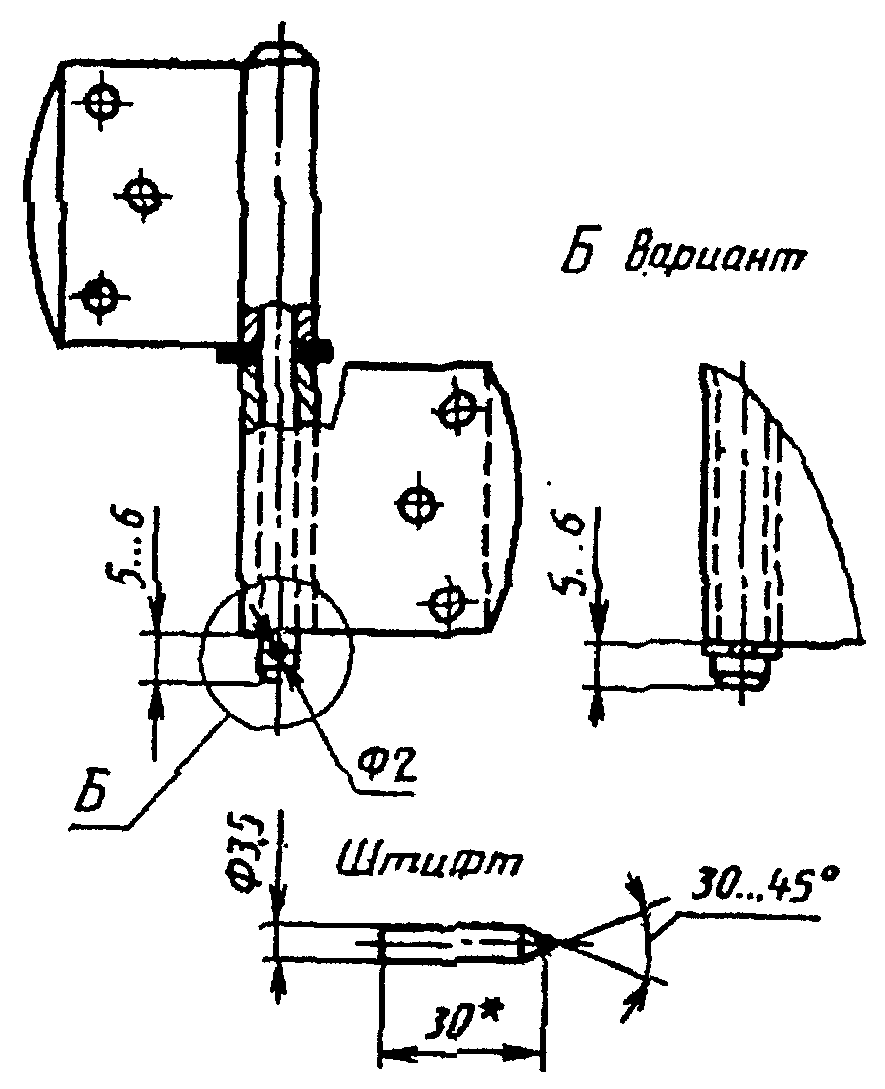

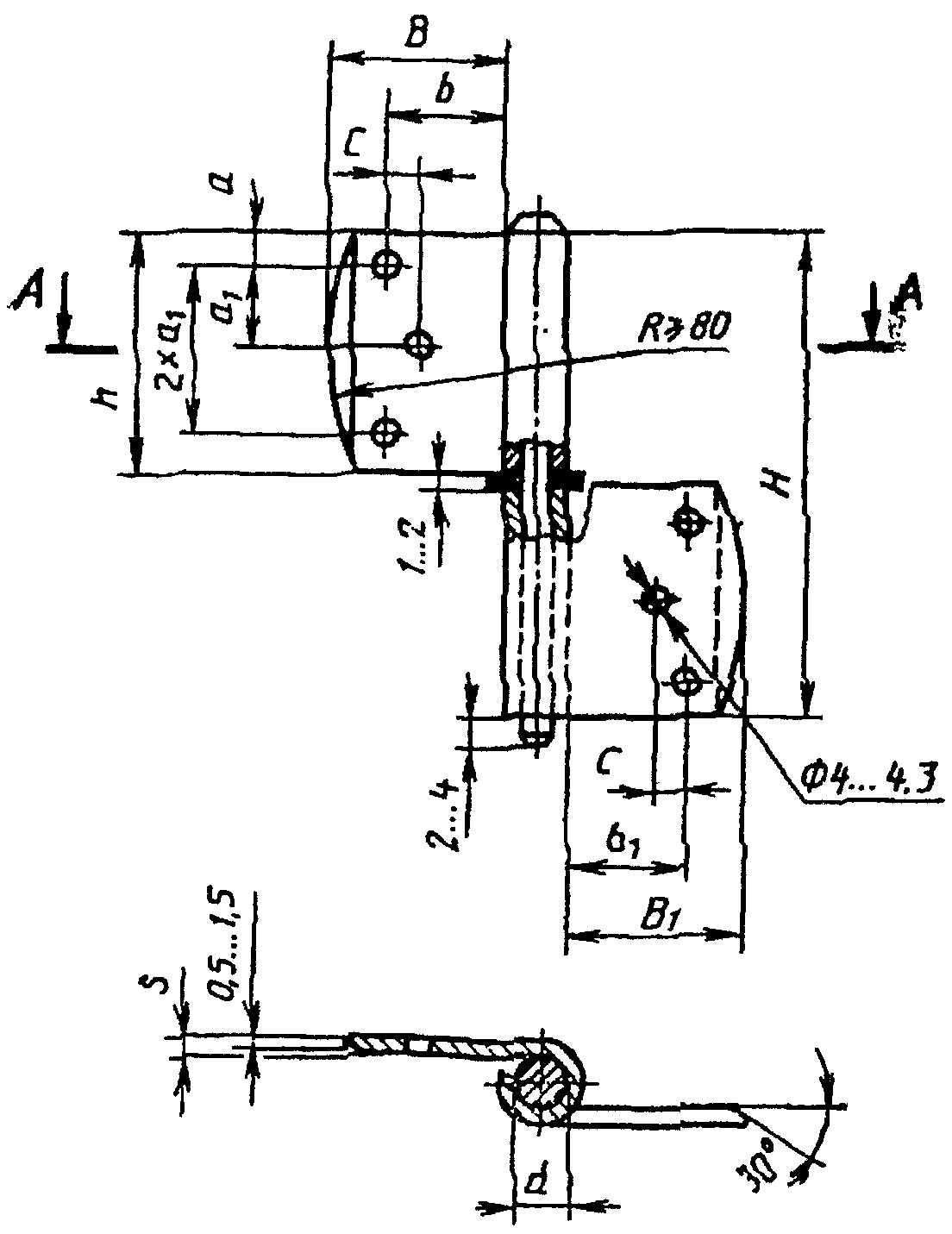

Рисунок Б11. Петля врезная типа ПВ1

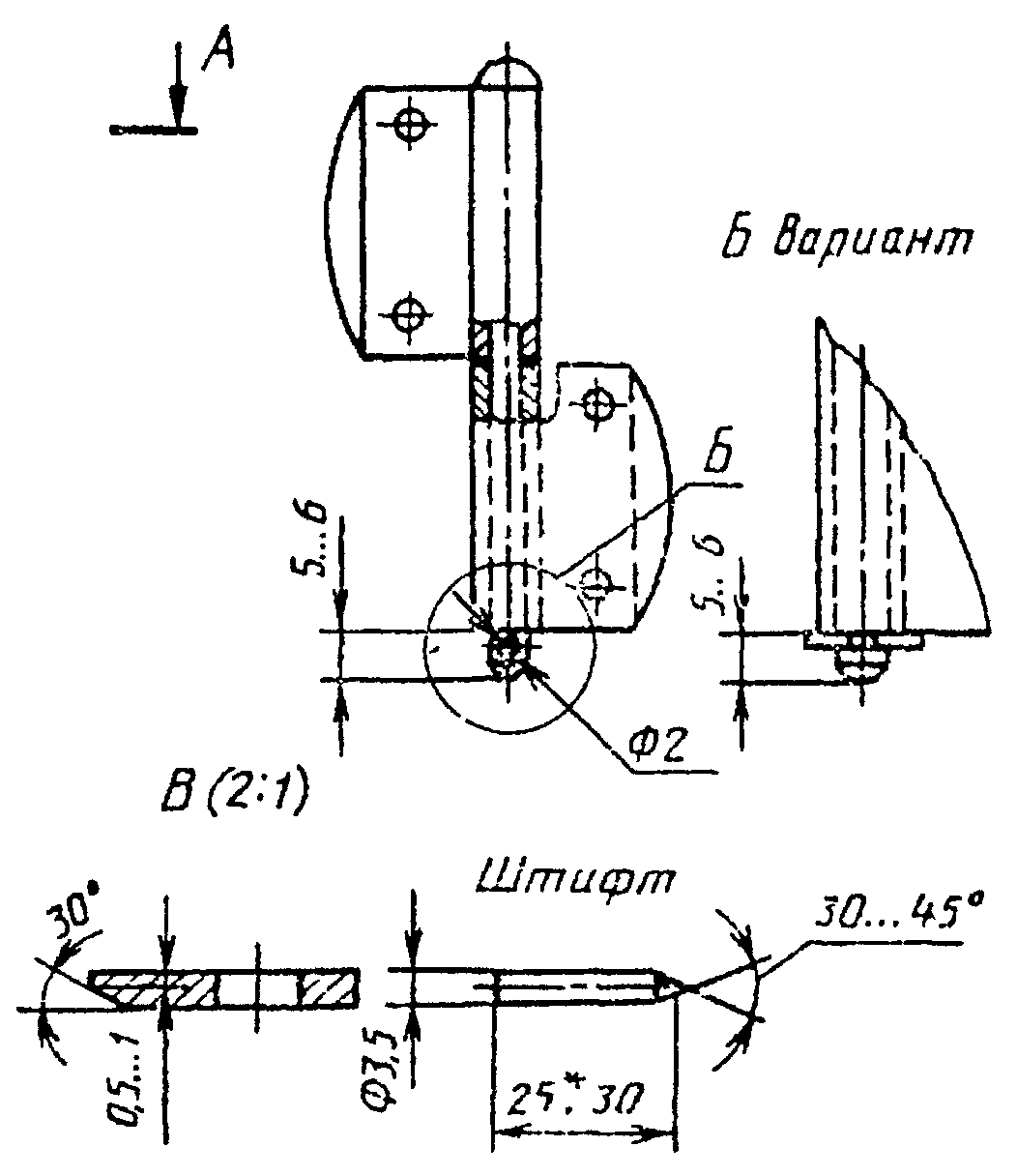

Исполнение 1

Исполнение 2

Остальное - см. Исполнение 1

-----------------------------------

<*> При установке петель на автоматизированных линиях по согласованию с потребителем допускается применять штифты длиной 35 мм для створок окон жилых и 45 мм - для общественных зданий.

В миллиметрах

????????????????????????????????????????????????????????????????????

?Типо- ?H ?B ?B ? a ? a ?b ?b ?c ? h ? d ? s ? Кол. ?

?размеры? max? ? 1? ? 1 ? ? 1? ? ? ? ?штифтов?

? ? ? ? ? ? ? ? ? ? ? ? ? <*> ?

????????????????????????????????????????????????????????????????????

?ПВ2-75 ?75 ?30?25?6 ?12,5 ?23?15?- ?37 ?7 ?2,0 - 2,5?4 ?

?ПВ2-100?100 ?35?30?7,5?17 ?25?18?- ?49 ?7 ?2,5 ?4 ?

?ПВ2-125?125 ?45?35?10 ?20,75?32?22?6 ?61,5?8 - 9?2,5 ?6 ?

????????????????????????????????????????????????????????????????????

-----------------------------------

<*> Длину штифтов следует указывать при заказе.
