"ГОСТ 27936-88. Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкция"
(утв. Постановлением Госстроя СССР от 10.10.1988 N 223)

1. Разработан и внесен Государственным комитетом по архитектуре и градостроительству при Госстрое СССР; Всесоюзным научно-исследовательским институтом деревообрабатывающей промышленности (ВНИИдрев) Минлеспрома СССР.

Исполнители: И.С. Ланько, канд. архит. (руководитель темы); Е.Л. Угрюмов, канд. архит.; П.А. Калайда; М.Б. Приймак; В.Ф. Афендиков, канд. эконом. наук; В.В. Аникьев; Н.А. Мамчур; А.А. Жиркова; А.И. Водяницкий; Р.Н. Минчук; С.П. Соловьев, канд. техн. наук; Ю.М. Щипанов; И.В. Строков; В.В. Кислый, канд. техн. наук; А.В. Ткаченко; Г.В. Левушкин; Н.В. Шведов.

2. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 10.10.1988 N 223.

3. Введен впервые.

4. Ссылочные нормативно-технические документы

Настоящий стандарт распространяется на деревоалюминиевые окна и балконные двери с деревянным внутренним и алюминиевым наружным переплетами с двойным остеклением (далее - изделия), предназначенные для общественных зданий и сооружений.

1.1. Деревоалюминиевые окна и балконные двери должны изготавливаться в соответствии с требованиями ГОСТ 25097, настоящего стандарта по рабочим чертежам предприятия-изготовителя, утвержденным в установленном порядке и разработанным по серии 1.136.9-22, выпуск 5/88.

1.2. Изделия подразделяют на два типа:

Р - с раздельными переплетами;

С - со спаренными переплетами.

1.3. Деревянная часть изделий должна соответствовать требованиям ГОСТ 11214 и ГОСТ 23166:

для типа Р - внутренним элементам окон и балконных дверей типа Р;

для типа С - наружным элементам окон и балконных дверей типа Р и черт. 2 - 19 настоящего стандарта.

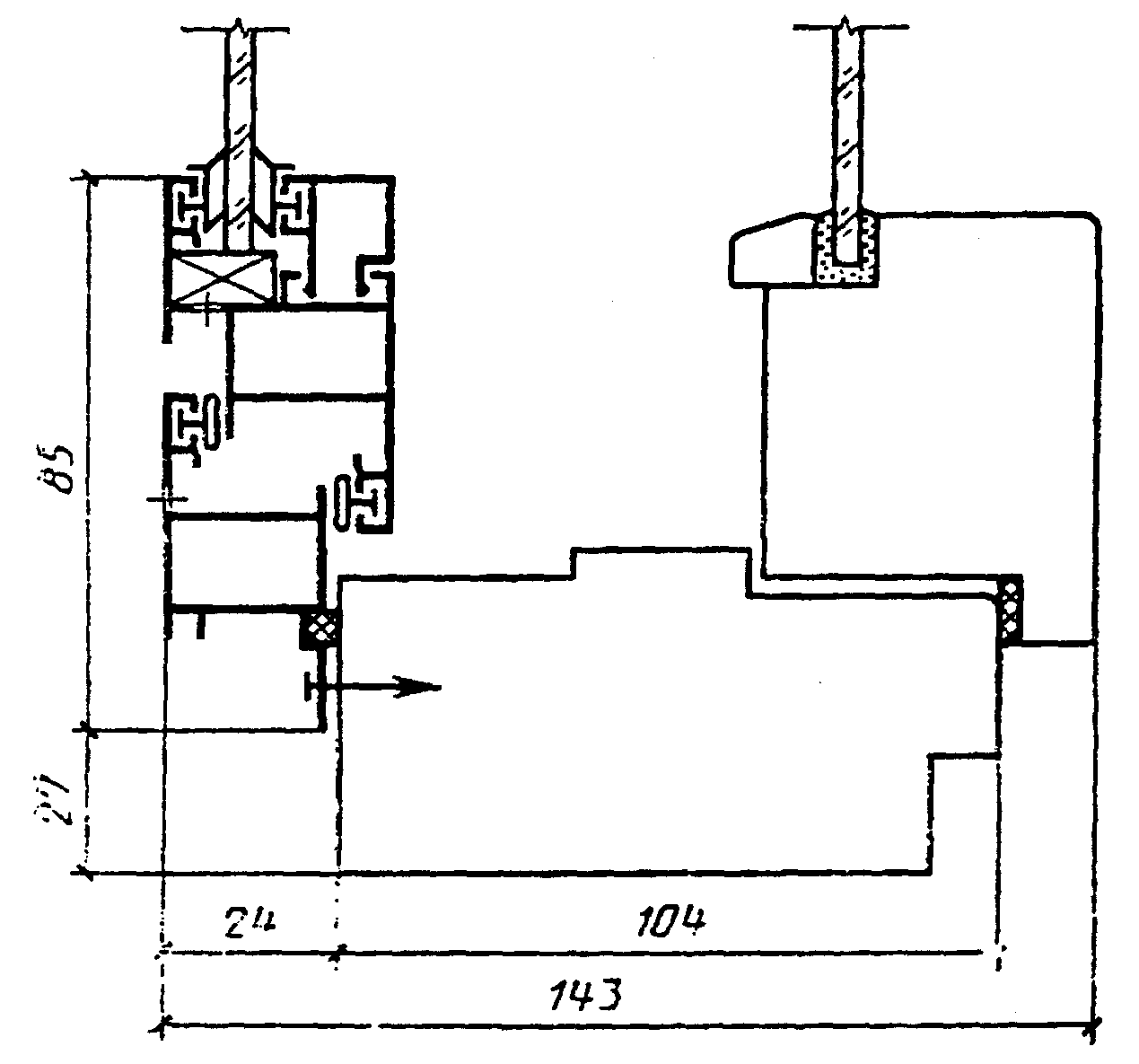

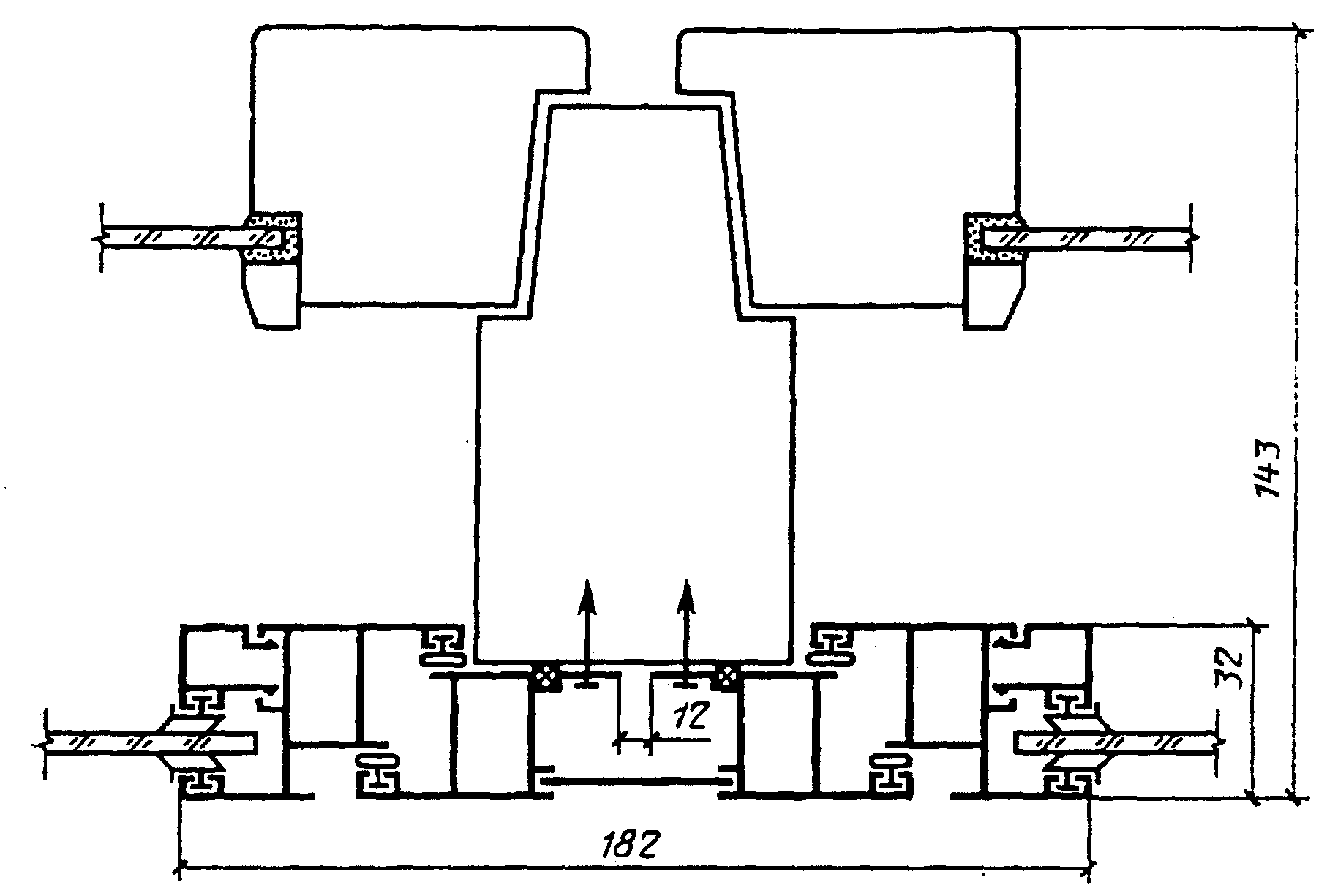

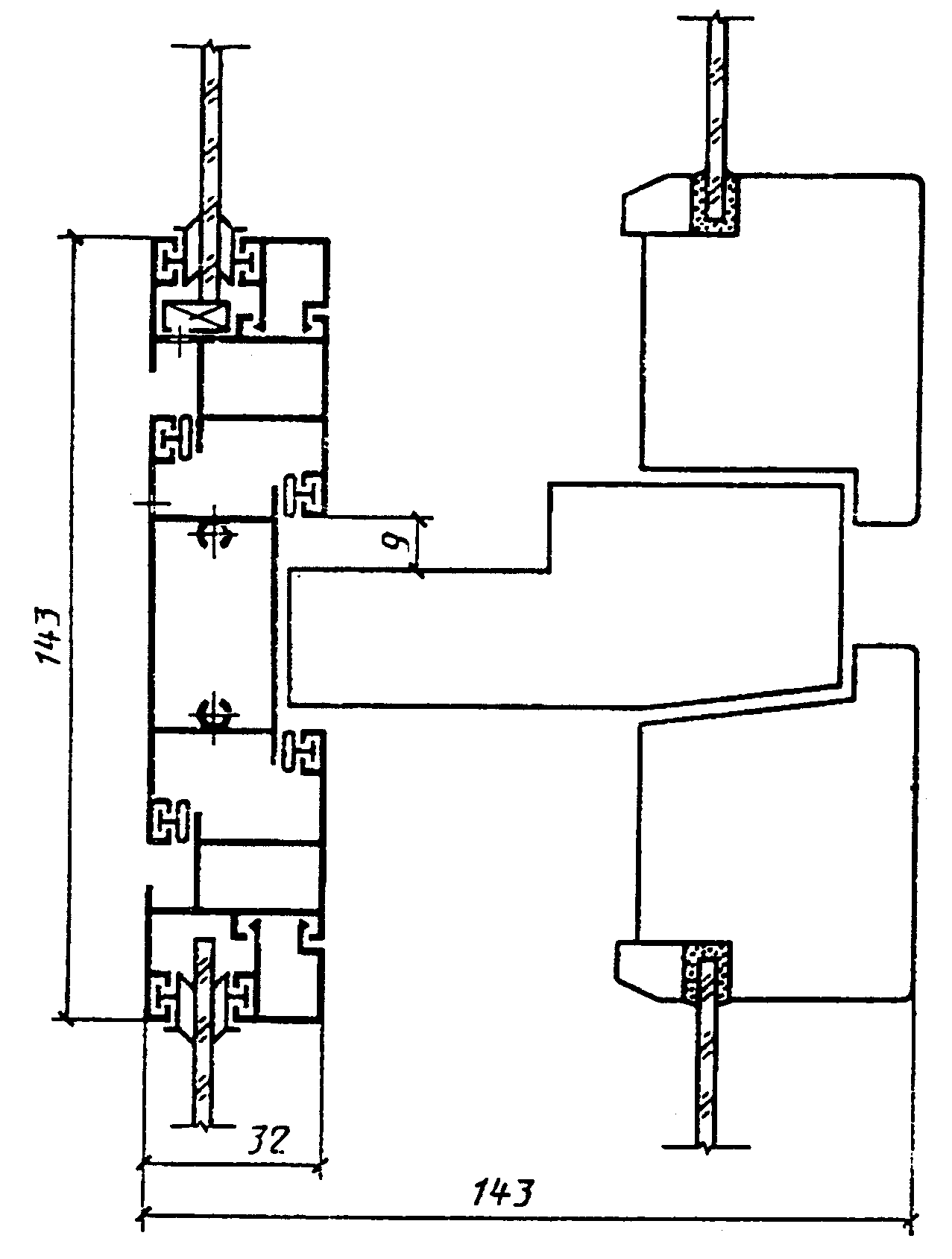

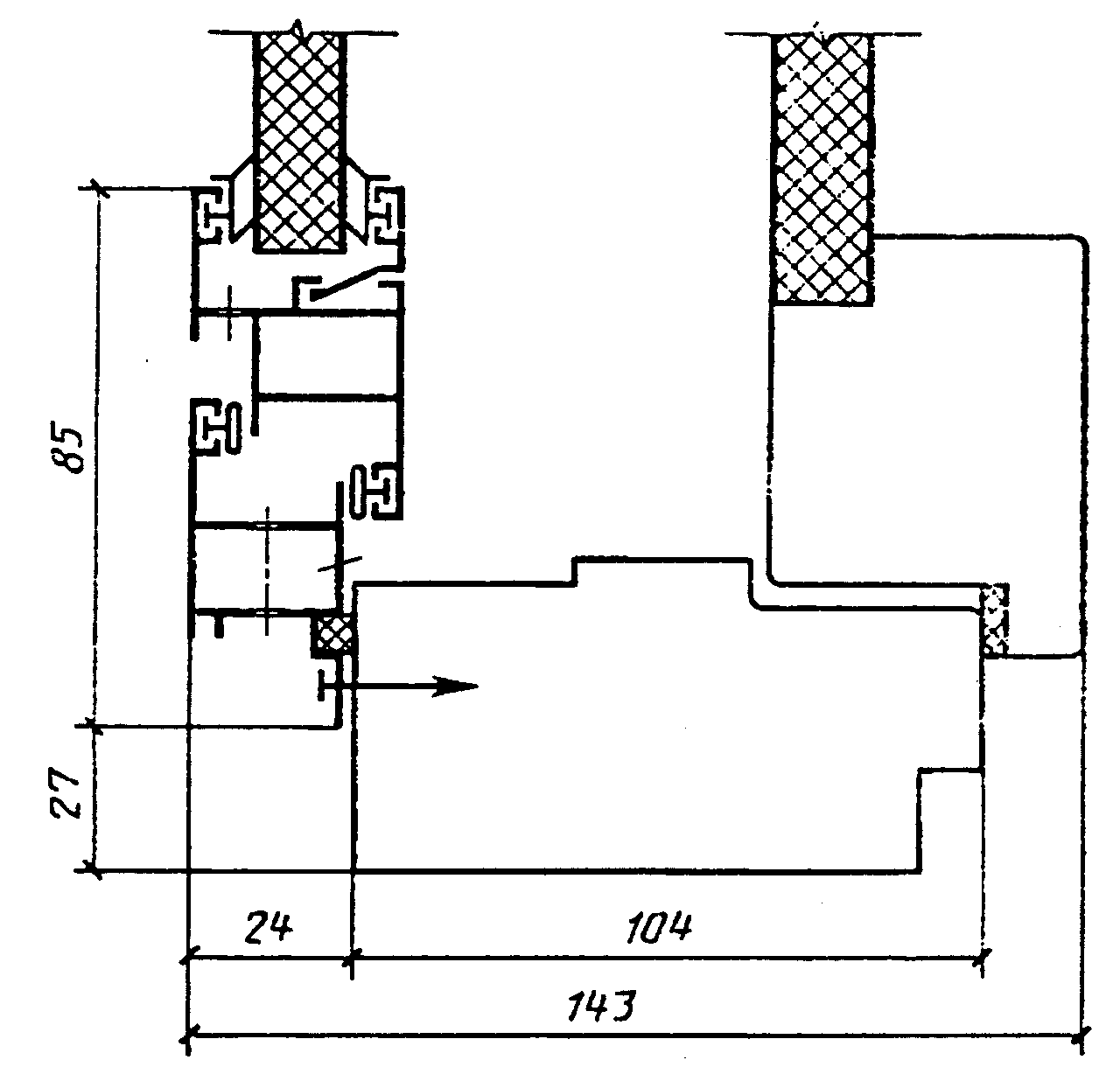

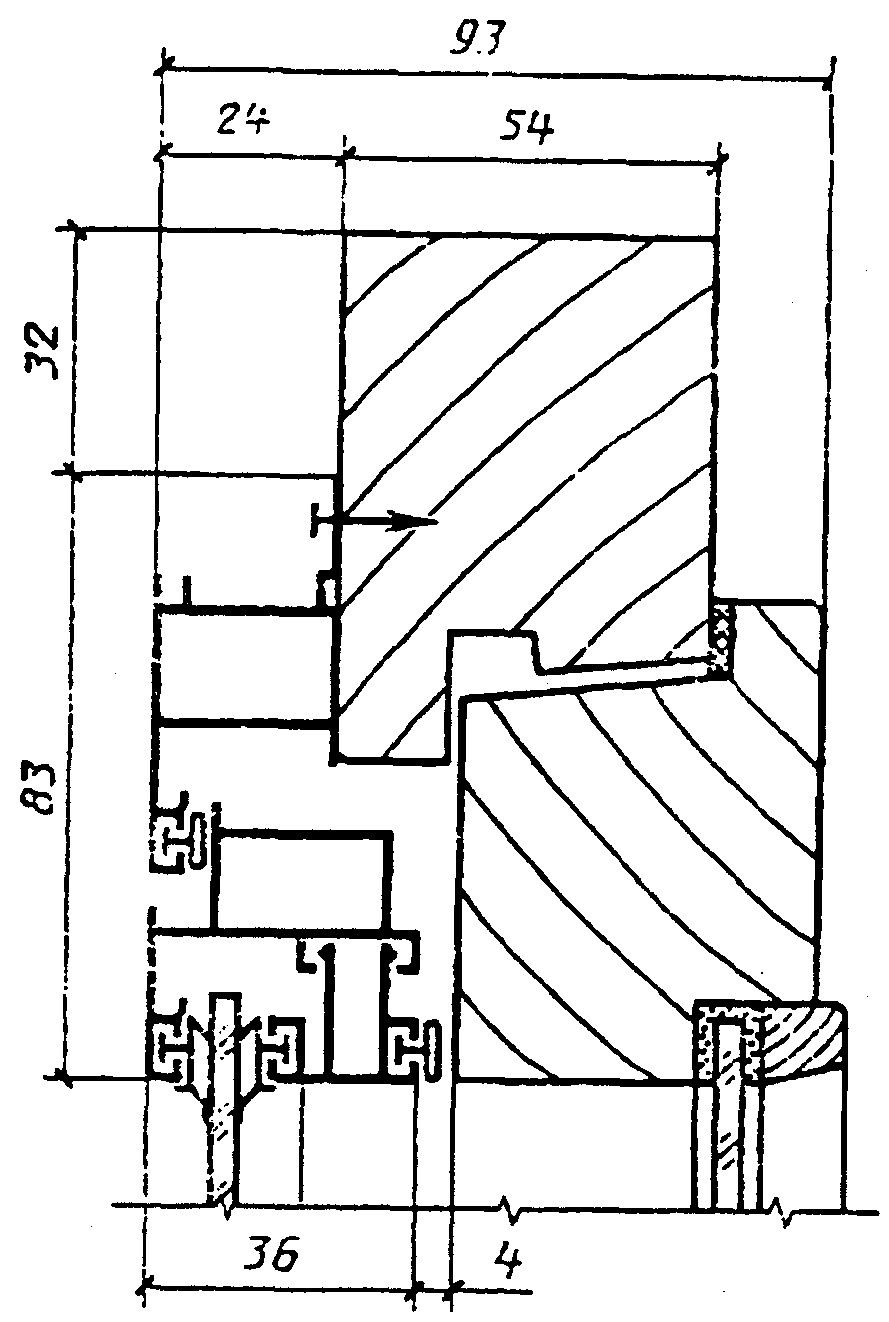

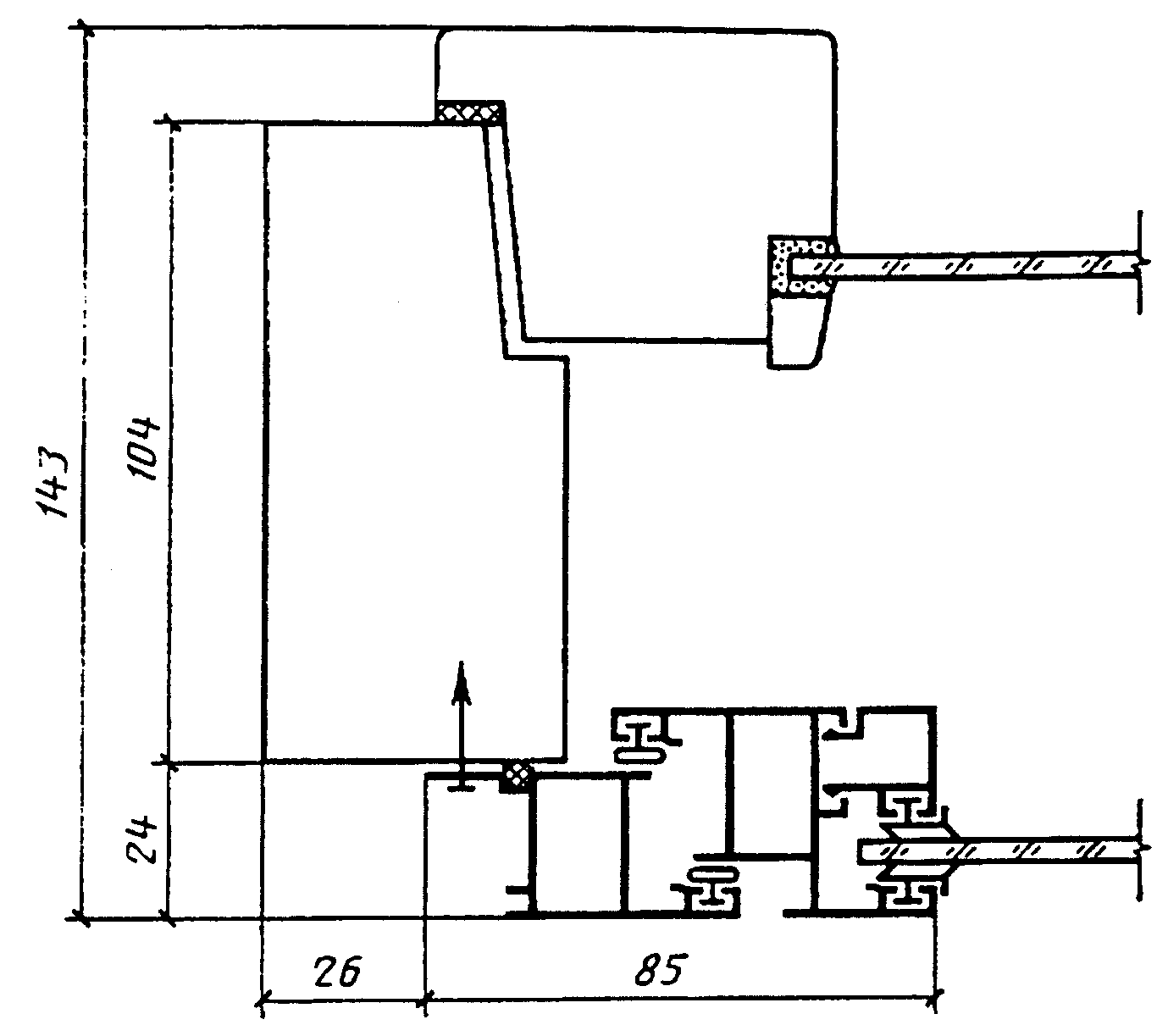

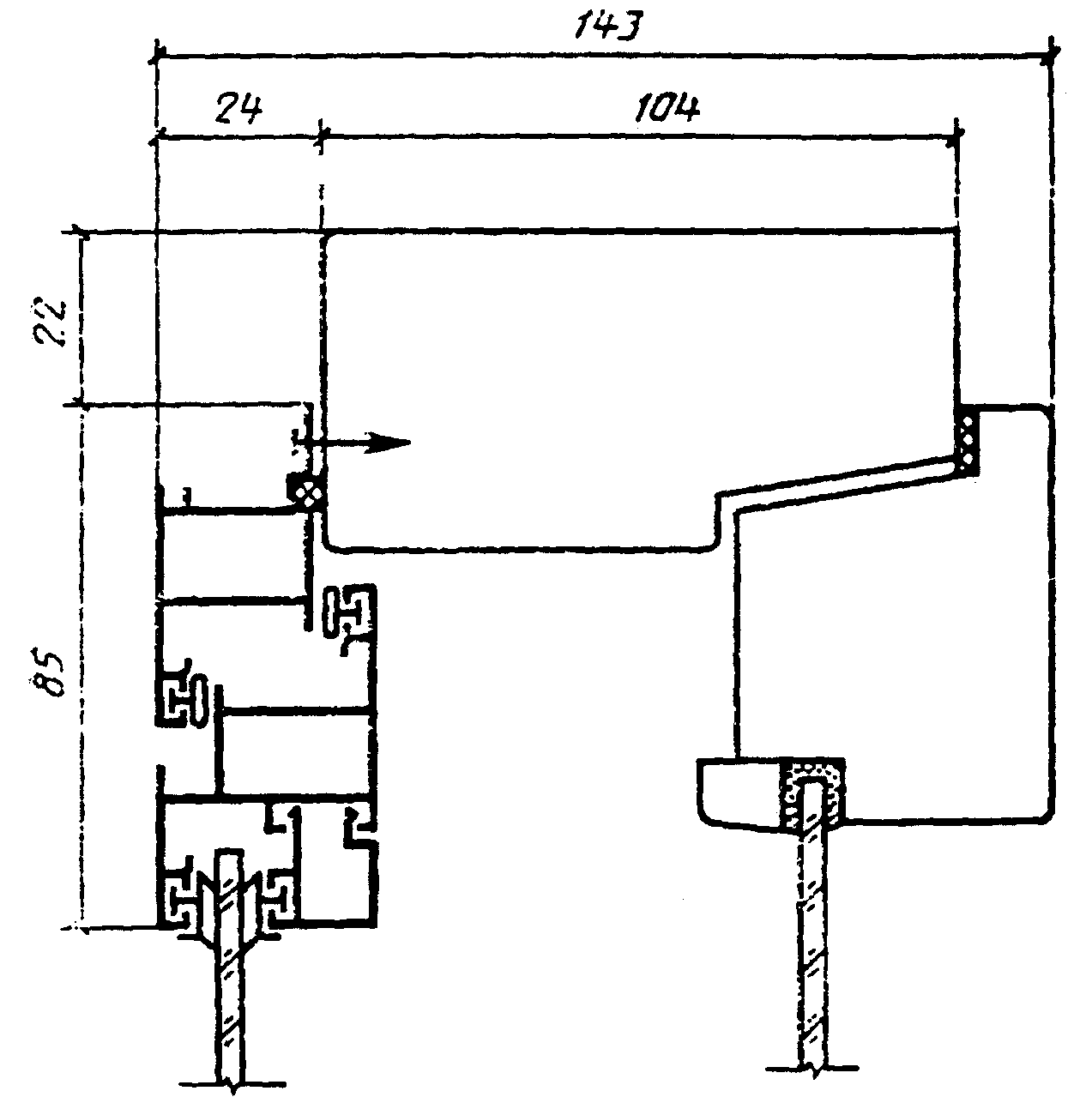

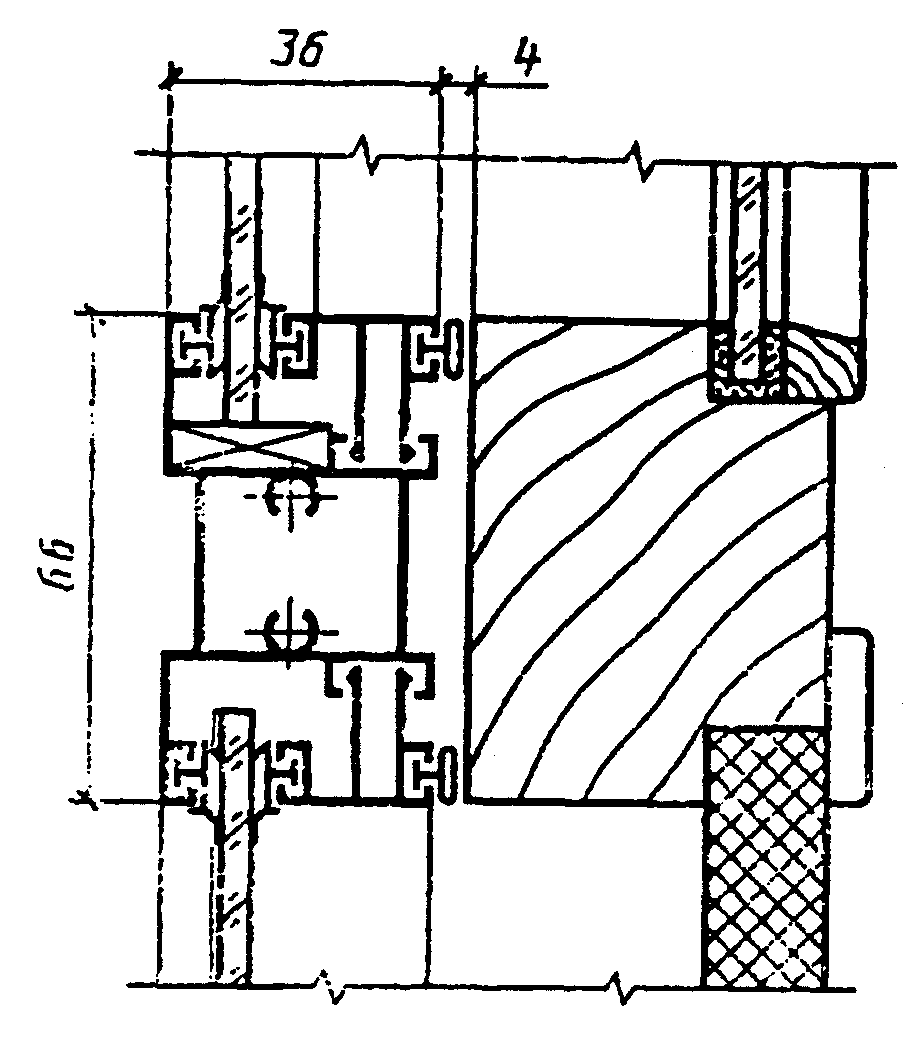

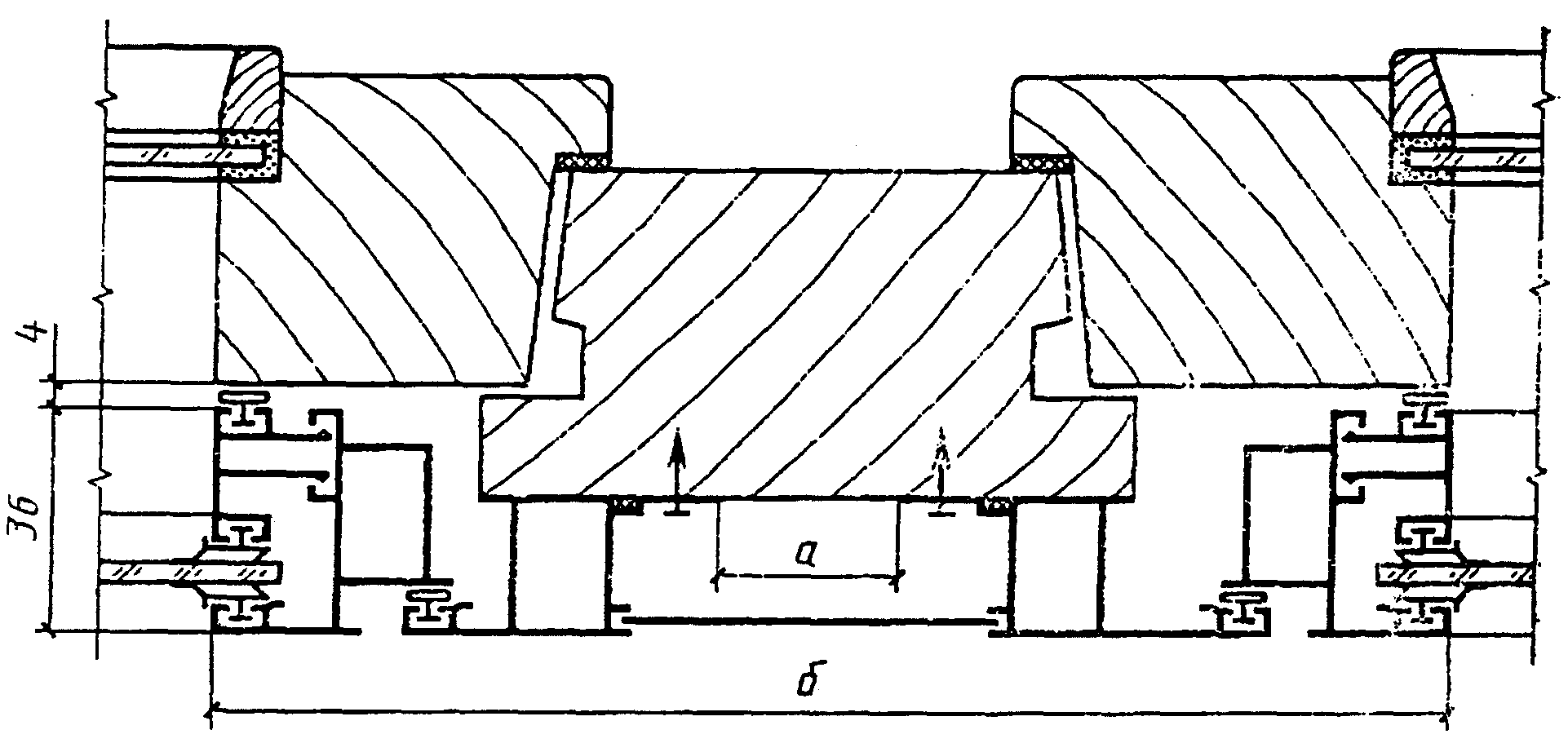

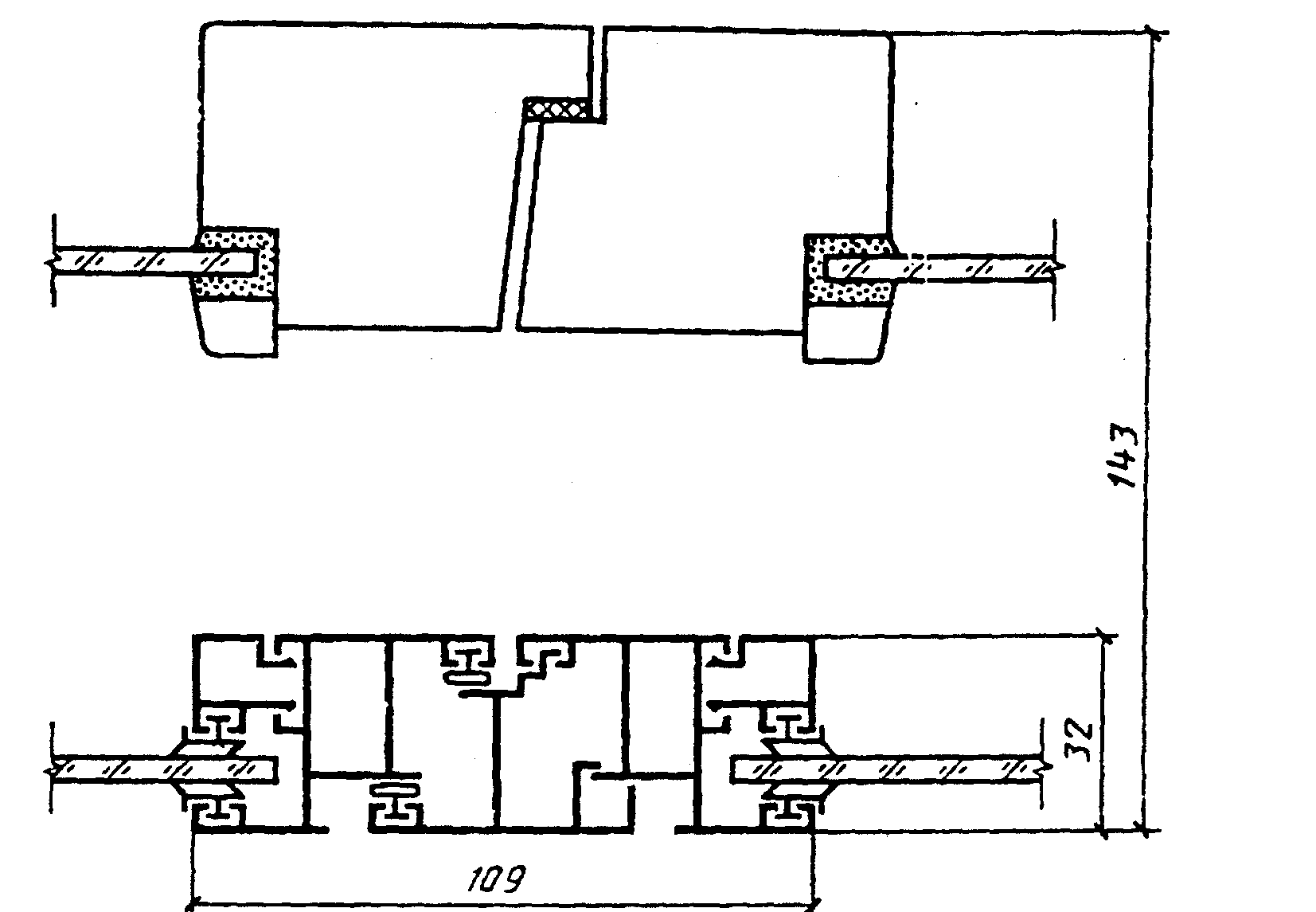

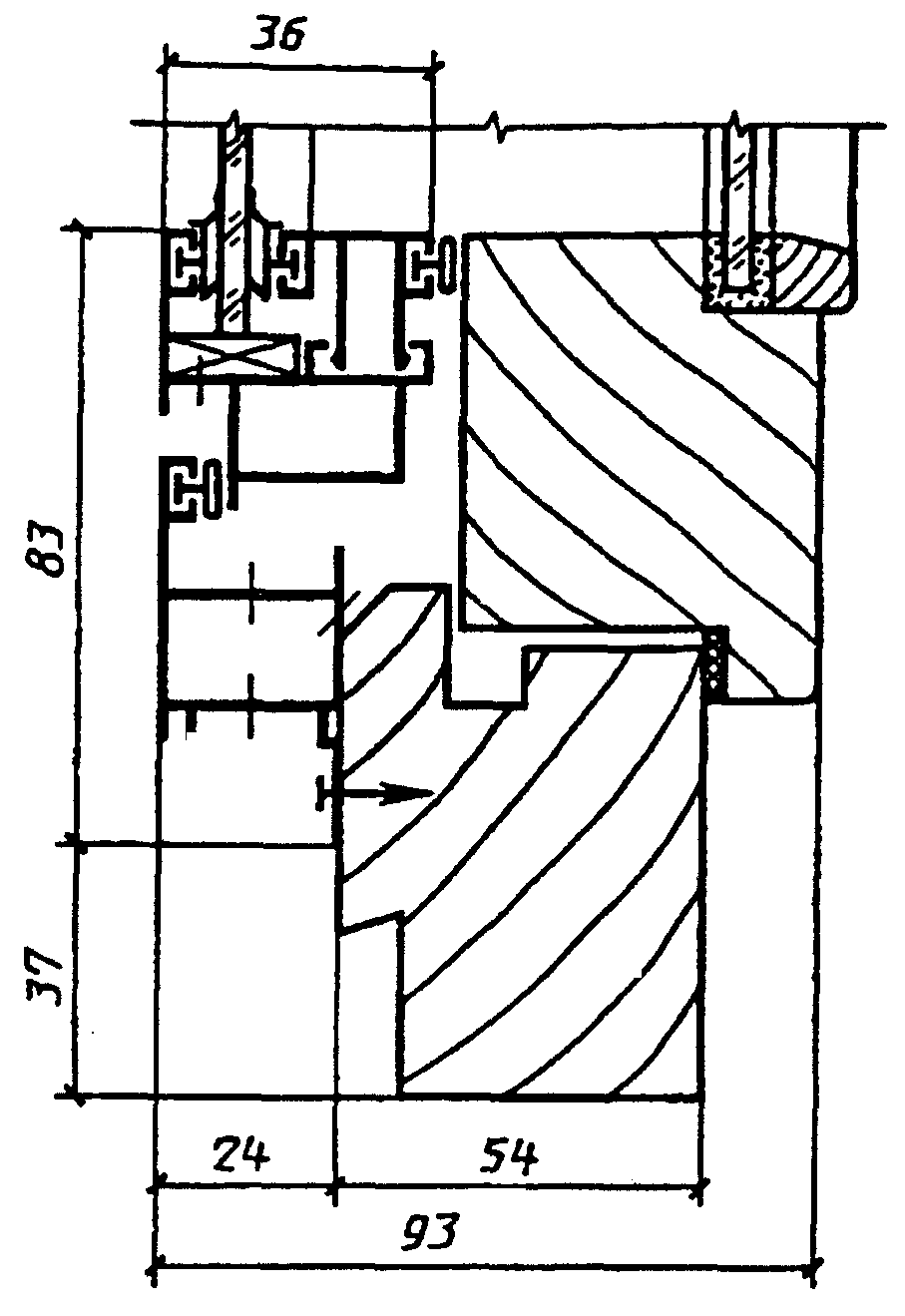

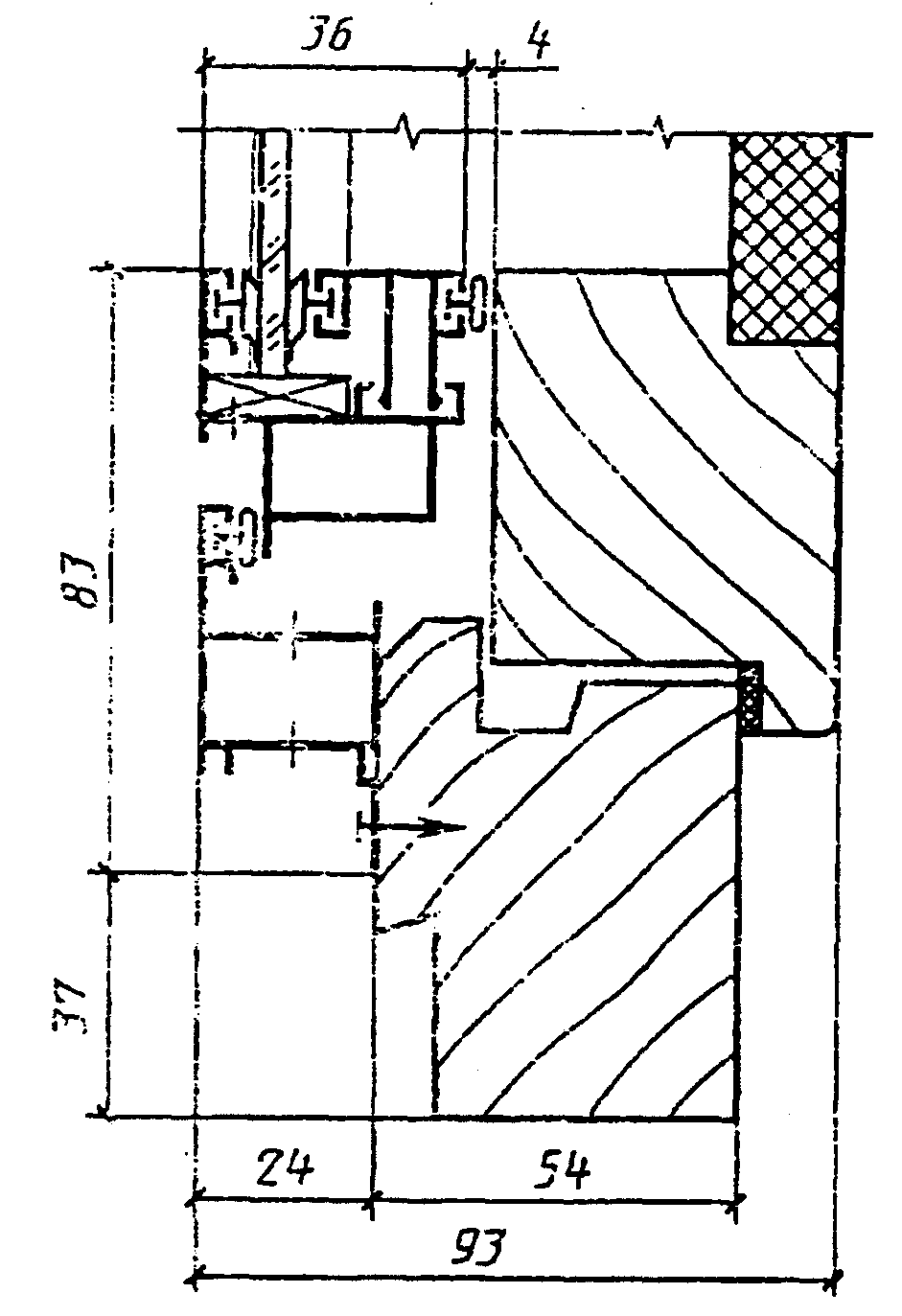

1.4. Алюминиевая часть изделий должна соответствовать требованиям ГОСТ 21519 и профилям сечений, указанным на черт. 2 - 19.

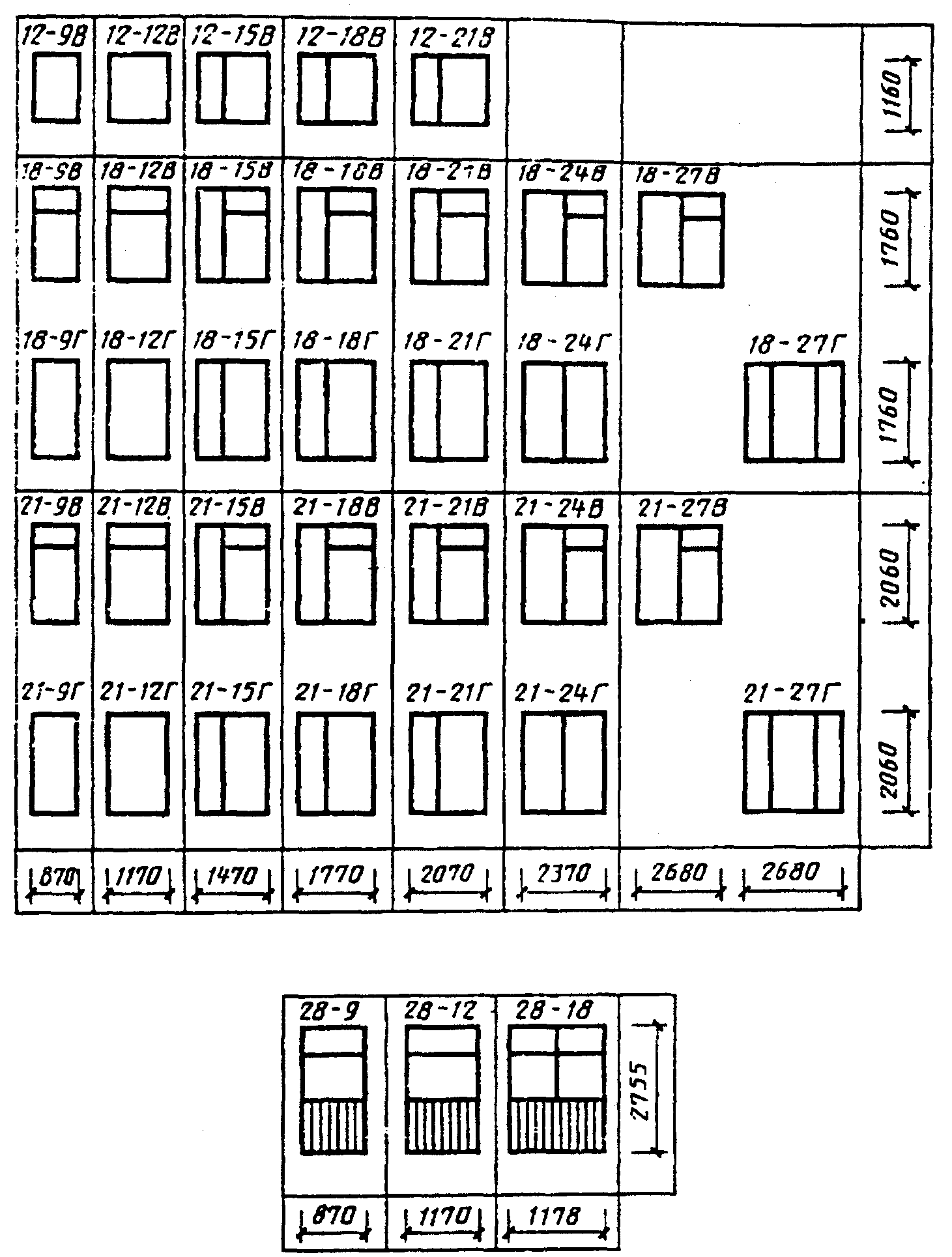

1.5. Габаритные размеры окон и балконных дверей должны соответствовать указанным на черт. 1.

Примечание. Допускается применение окон 13,5М по ширине.

1.6. Одностворчатые окна и балконные двери, в т.ч. с фрамугами, могут изготавливаться с правым и левым открыванием, а многостворчатые окна с несимметричным рисунком переплета - в зеркальном исполнении.

1.7. Устанавливают следующую структуру условного обозначения изделия.

Пример условного обозначения деревоалюминиевого окна типа С с габаритными размерами по высоте 18М и ширине 9М, с вариантом рисунка окна В:

То же, окна типа С с габаритными размерами по высоте 18М и ширине 15М, с вариантом рисунка окна В и рисунком переплета в зеркальном исполнении:

То же, балконной двери типа Р с габаритными размерами по высоте 28М и ширине 9М:

То же, окна типа Р с габаритными размерами по высоте 18М и ширине 15М, с вариантом рисунка Г:

То же, балконной двери типа Р с габаритными размерами по высоте 28М и ширине 12М, с левой навеской полотен:

2.1. Конструкция и основные размеры окон и балконных дверей должны соответствовать:

для типа Р - указанным в табл. 1 и на черт. 2 - 10;

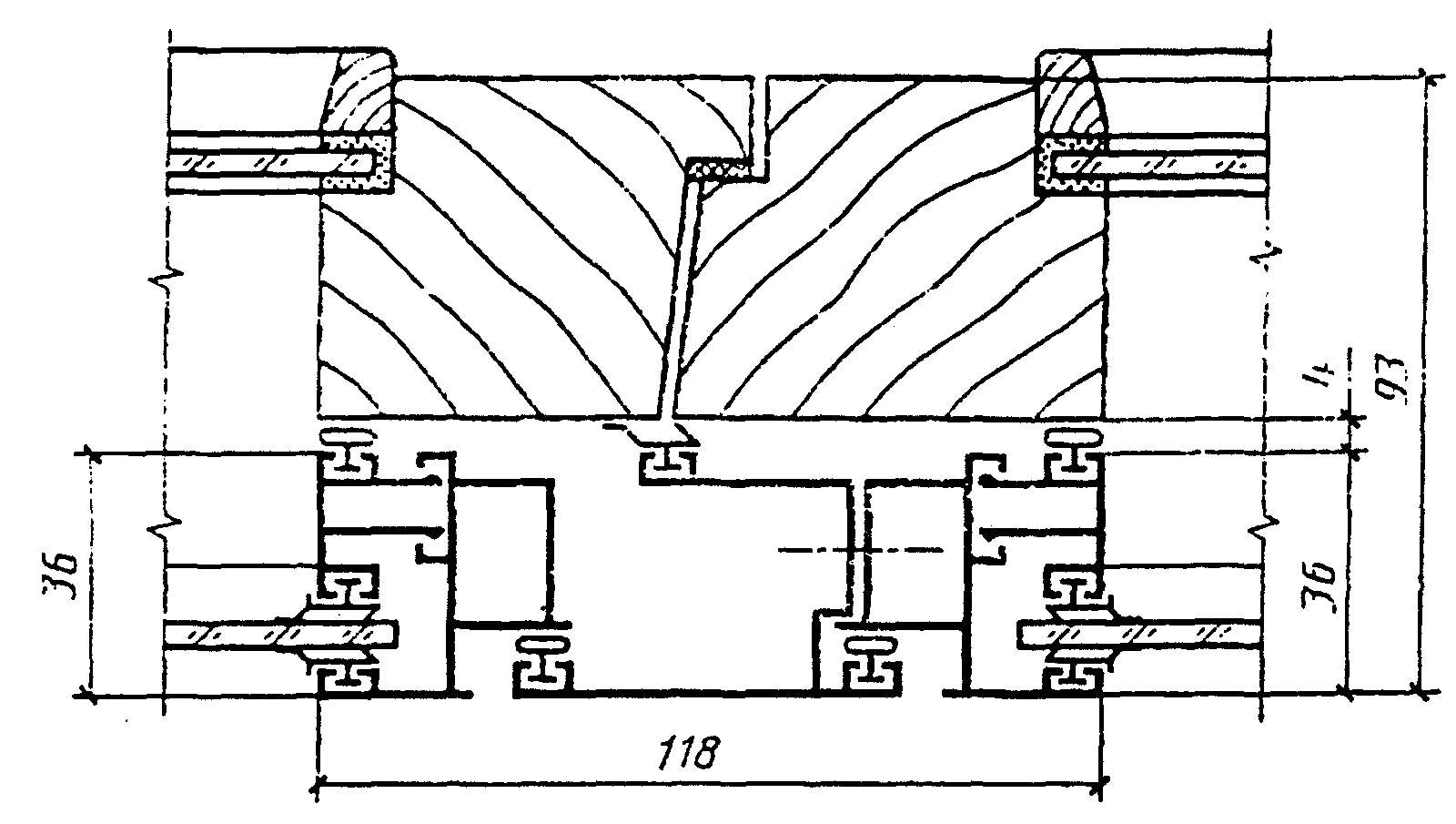

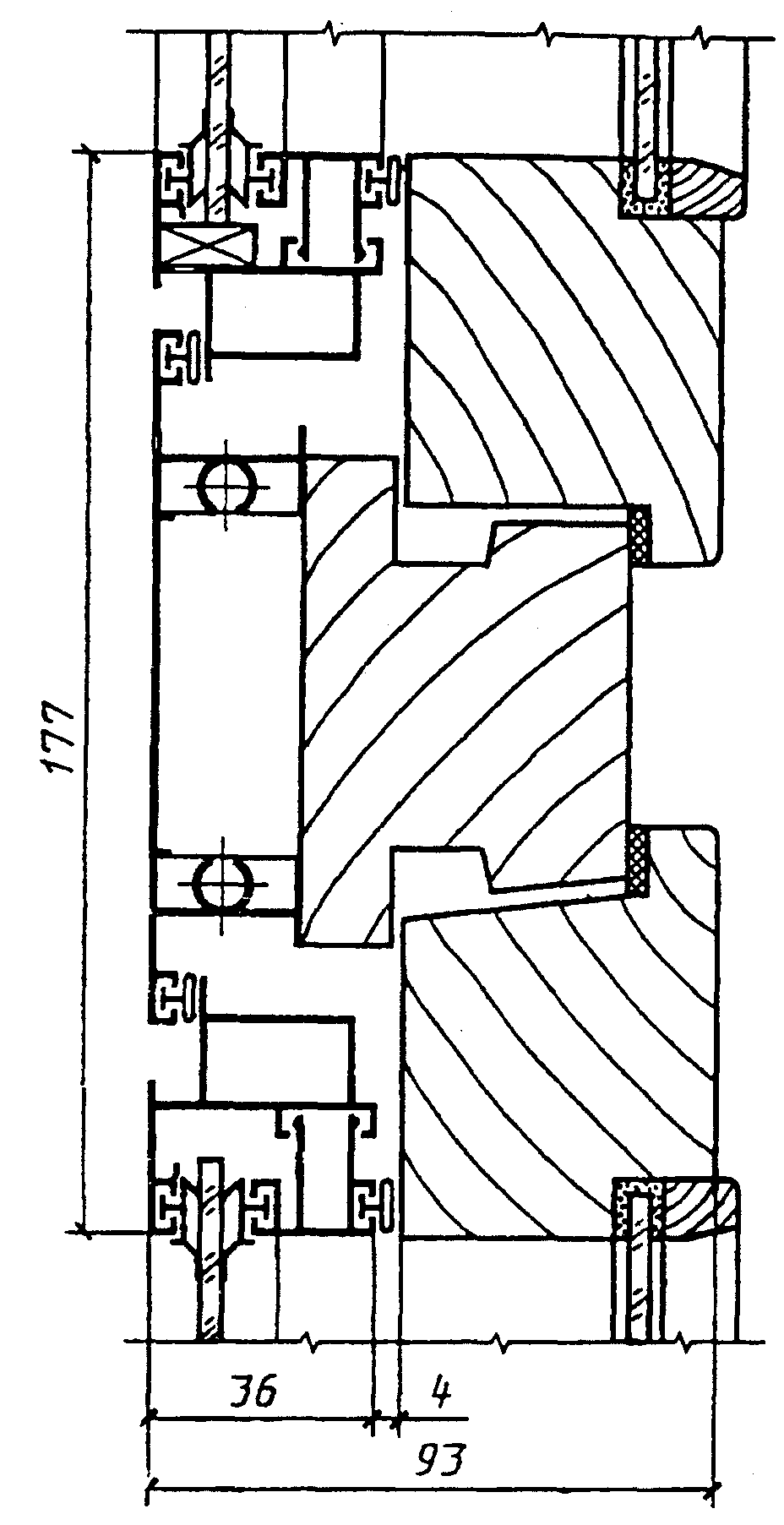

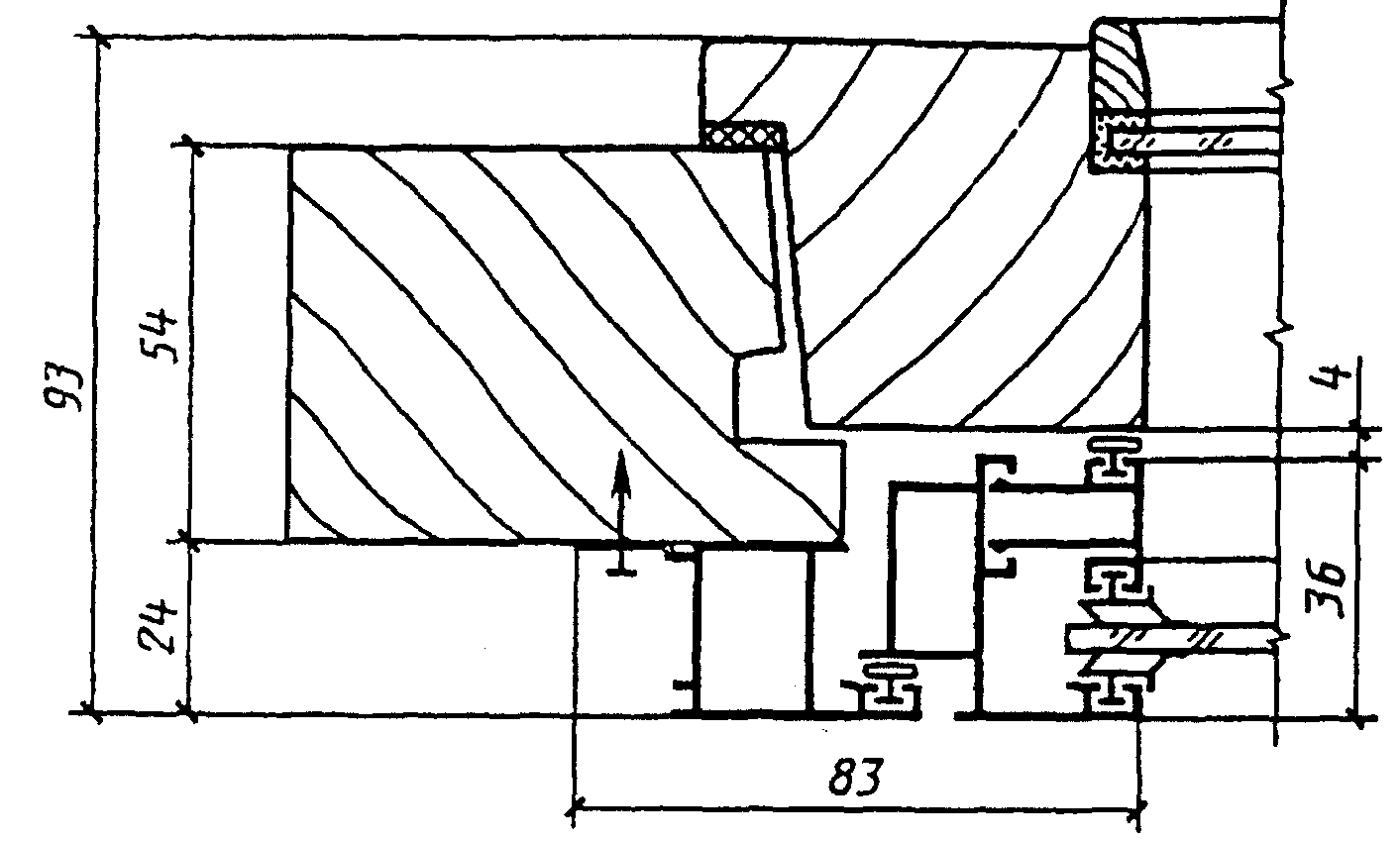

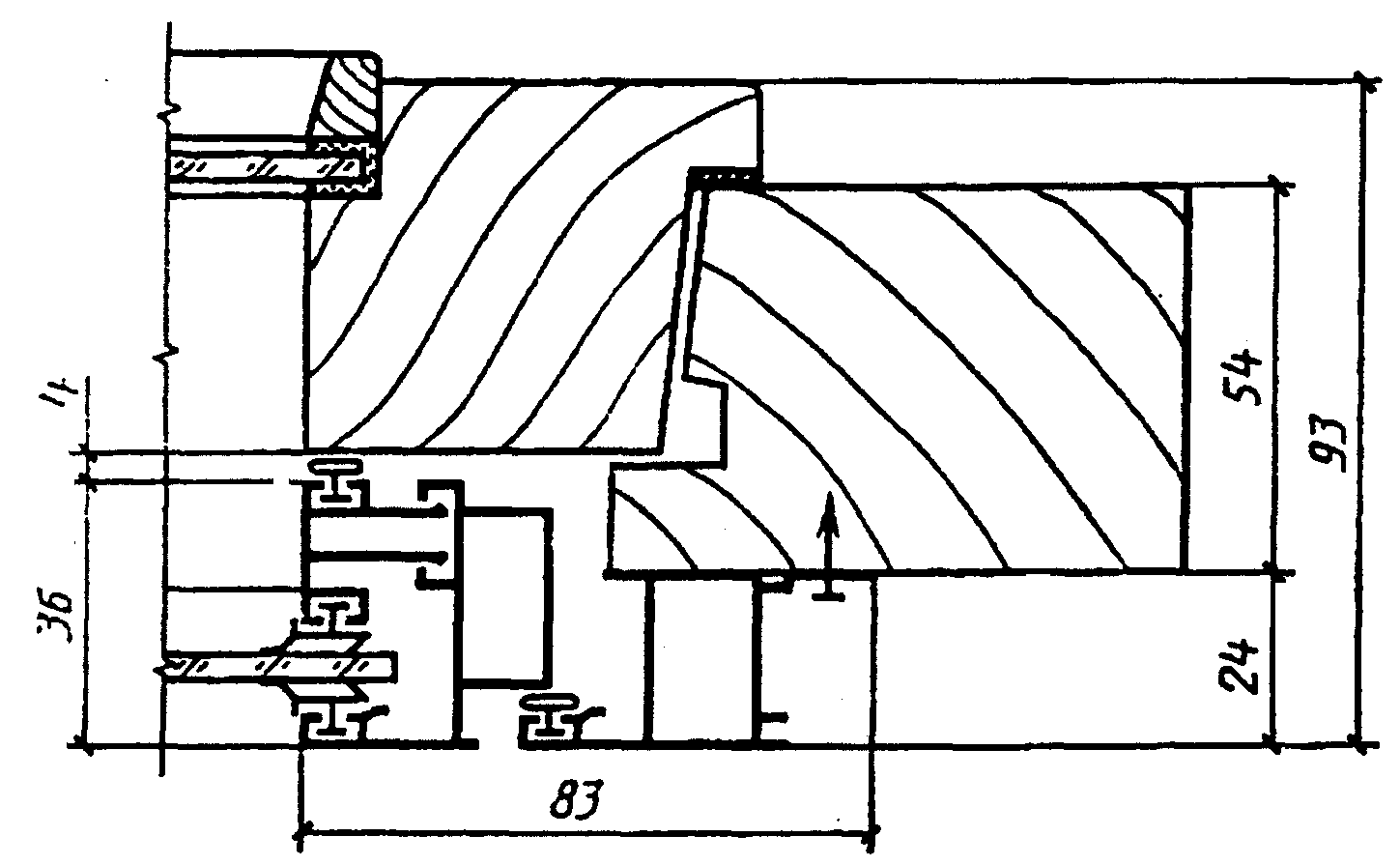

для типа С - указанным в табл. 2 и на черт. 11 - 19.

2.2. По согласованию изготовителя с потребителем допускается изготовление окон и балконных дверей с фрамугами в отдельных коробках.

2.3. Конструкция заполнения глухой части полотен балконных дверей должна соответствовать ГОСТ 11214. Допускается применение других конструкций заполнения в зависимости от климатических районов эксплуатации изделий и при условии соблюдения требований СНиП II-3-79.

2.4. Для отвода дождевой и конденсатной воды в нижних и средних горизонтальных профилях должны быть предусмотрены водоотводящие отверстия или пазы, число которых должно соответствовать ГОСТ 11214.

2.5. Для остекления изделий следует применять стекло толщиной 3 - 4 мм по ГОСТ 111. Толщину стекла уточняют в проектах с учетом ветровых нагрузок и шумовых воздействий в районе строительства.

2.6. Створки и полотна внутренних деревянных переплетов окон и балконных дверей типов Р и С должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088 и ГОСТ 17585.

Створки и полотна наружных алюминиевых переплетов изделий типа Р должны быть навешены на специальные алюминиевые петли, обеспечивающие дополнительное крепление к деревянной коробке, а типа С - на внутренние деревянные створки и полотна при помощи петель-шарниров.

2.7. Расположение петель и приборов в изделиях устанавливают в рабочих чертежах, утвержденных в установленном порядке, с учетом требований настоящего стандарта и ГОСТ 11214.

2.8. Габариты проемов окон и балконных дверей в наружных стенах зданий должны соответствовать габаритам проемов, принятым в ГОСТ 11214.

2.9. Места установки уплотняющих прокладок в притворах деревоалюминиевых окон и балконных дверей указаны на черт. 2 - 19.

2.10. По требованию потребителя деревоалюминиевые окна и балконные двери должны комплектоваться нащельниками, сливами, элементами для блокировки (комплектующие изделия), изготовляемыми по рабочим чертежам, утвержденным в установленном порядке. Вид и цвет защитно-декоративного покрытия алюминиевой и деревянной части изделия, а также дополнительные требования определяют по согласованию изготовителя с потребителем.

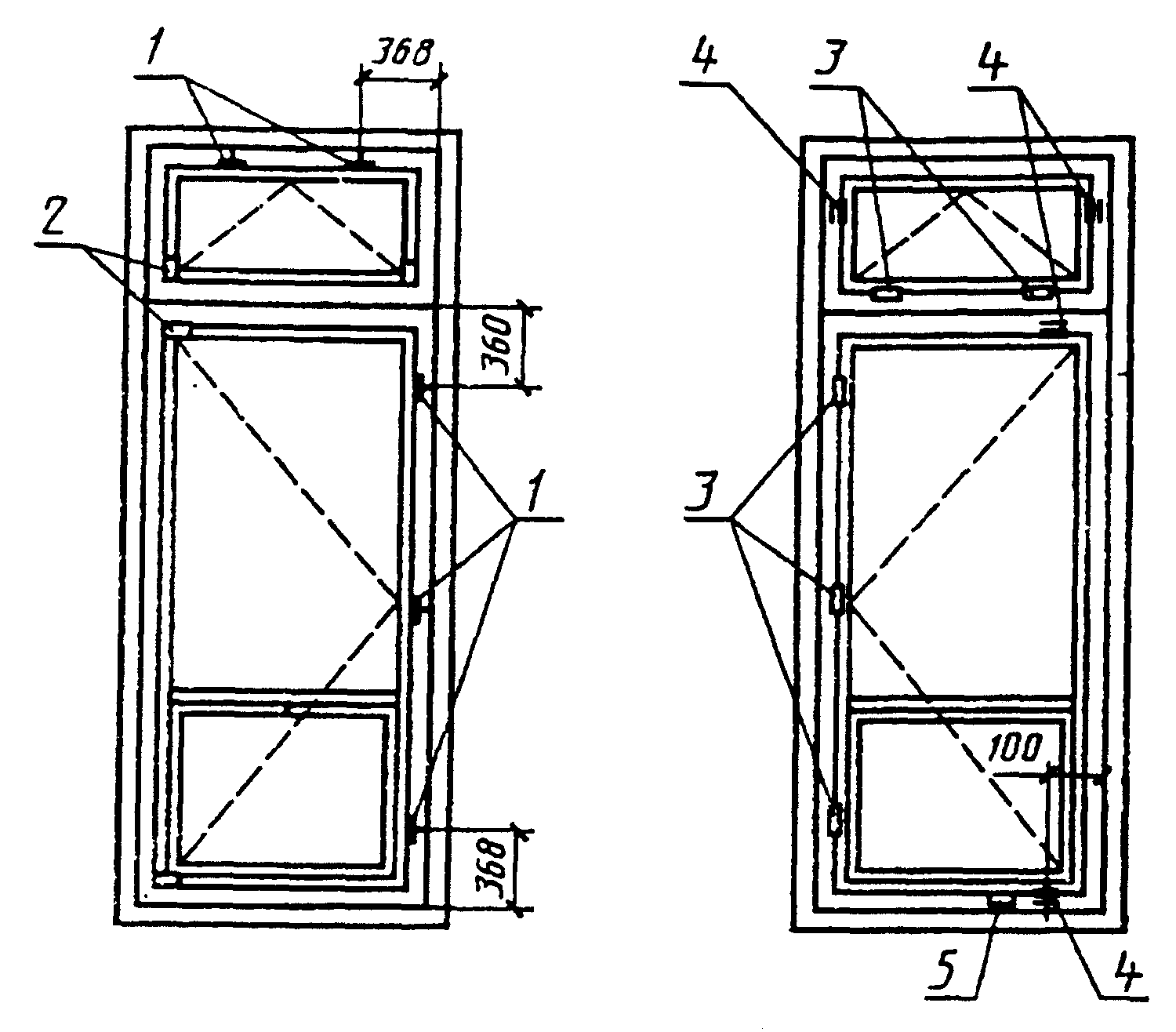

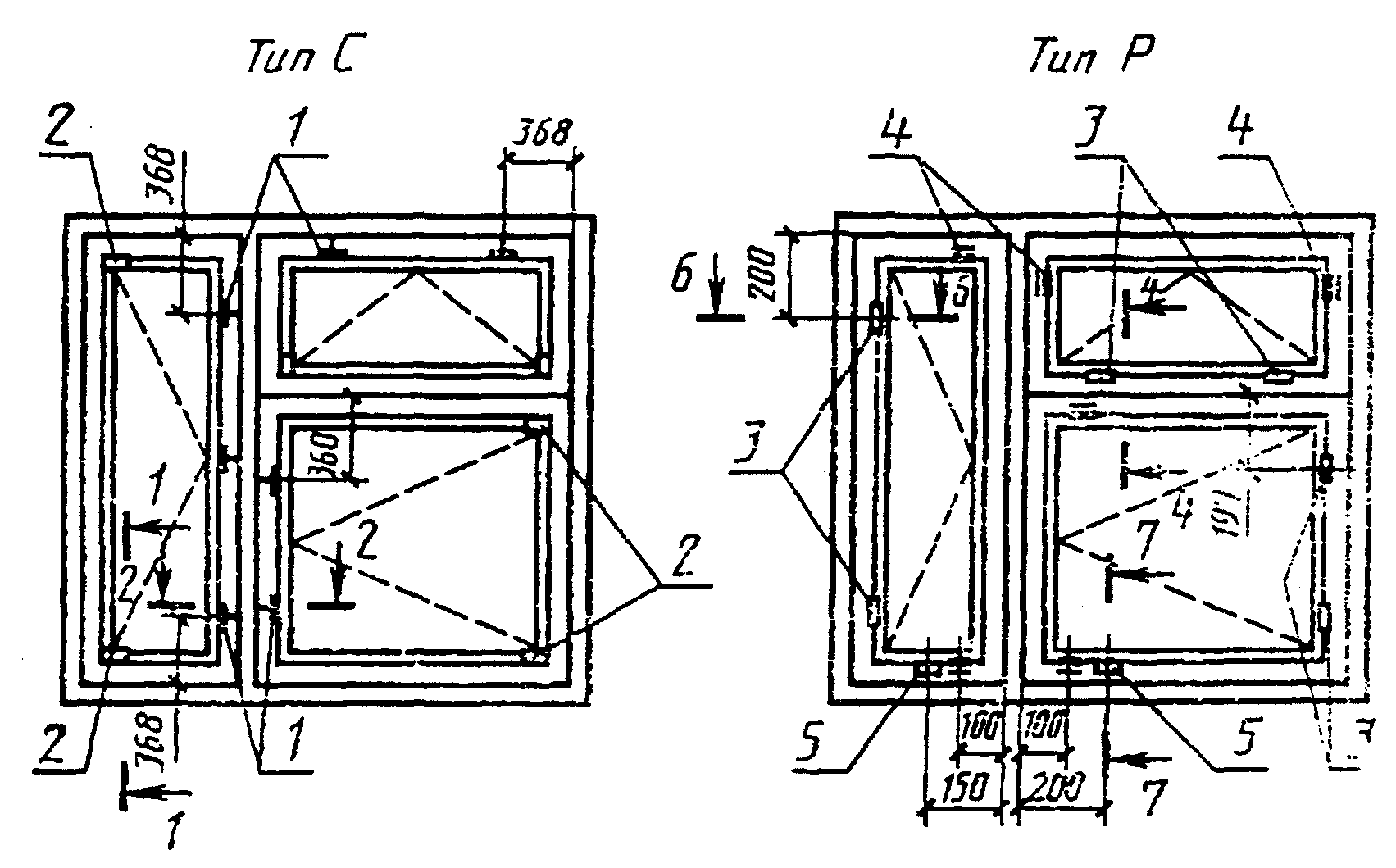

2.11. Примеры расположения приборов на алюминиевых переплетах в деревоалюминиевых окнах и балконных дверях приведены в Приложении.

Примечание. В табл. 1 и 2 размеры на схемах деревоалюминиевых окон и балконных дверей даны в свету по наружным сторонам неокрашенных деревянных коробок.
