Введен
Постановлением Госстроя СССР
от 30 сентября 1983 г. N 210
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ
АРМАТУРНЫЕ И МОНТАЖНО-СТЫКОВЫЕ ИЗДЕЛИЯ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Reinforced concrete slabs for рavements of city roads.
Structure fittings рroducts. Structure and dimensions
ГОСТ 21924.3-84
Список изменяющих документов
(в ред. Изменения N 1, утв. Постановлением
Госстроя СССР от 28.12.87 N 303)
Группа Ж33
ОКП 58 4600
Срок введения
1 января 1985 года
1. Настоящий стандарт распространяется на арматурные и монтажно-стыковые изделия железобетонных предварительно напряженных плит по ГОСТ 21924.1-84 и плит с ненапрягаемой арматурой по ГОСТ 21924.2-84, предназначенных для устройства постоянных и временных городских дорог.
2. Форма и размеры арматурных и монтажно-стыковых изделий должны соответствовать указанным на черт. 1 - 4 и в табл. 1.
ИС NORMPROD: примечание.
Взамен ГОСТ 10884-81 Постановлением Госстандарта РФ от 13.04.1995 N 214 с 1 января 1996 года введен в действие ГОСТ 10884-94.
Примечание. При применении термомеханически упрочненной арматурной стали класса Ат-IIIС по ГОСТ 10884-81 стержнями из этой арматурной стали следует заменять в изделиях стержни из арматурной стали класса А-III тех же диаметров.
(примечание введено Изменением N 1, утв. Постановлением Госстроя РФ от 28.12.1987 N 303)
Таблица 1
??????????????????????????????????????????????????????????????????
Марка ? Размеры, мм
?????????????????????????????????????????????????????
? l ? l ? m ? m ? n ? u ? c ? c ? R ? r
? 1 ? 2 ? 1 ? 2 ? ? ? 1 ? 2 ? ?
??????????????????????????????????????????????????????????????????
C1 ?1820 ? ? ? ? ?500? 160 ? ? ?
?????????????? ? ? ? ? ? ??????????? ? ?
C2 ? ? ? ? ? ?600? 10 ? ? ?
???????????????????? ? ? ? ??????????????? ? ?
C3 ?1700 ? ? ? ? ?500? 100 ? ? ?
?????????????? ? ? ? ? ??????????????? ? ?
C4 ? ? ? ? ? ?560? 10 ? ? ?
???????????????????? ? ? ? ??????????????? ? ?
C5 ?1950 ? ? ? ? ?580? 105 ? ? ?
?????????????? ? ? ? ? ??????????????? ? ?
C6 ? ? ? ? ? ?640? 15 ? ? ?
??????????????????????????????? ???????????????????????? ?
C8, С9 ?3480 ?2730 ? 10 ? ? 7 ? ? 240 ?315 ? ?
??????????????????????????????? ????? ???????????????? ?
С10, С11, C12?2980 ?1730 ? 8 ? ? 4 ? ? 290 ?265 ? ?
??????????????????????????????? ????? ???????????????? ?
С13, С14, C15?1730 ?1730 ? 4 ? ? 4 ? ? 265 ?265 ? ?
?????????????? ??????? ? ????? ? ?????? ?
С16, С17, C18? ?1480 ? ? ? 3 ? ? ?290 ? ?
??????????????????????????????? ???????????????????????? ?
K1 ?2600 ? 95 ? 5 ? ? ? 55? ? ? ?
?????????????? ??????? ? ? ????? ? ? ?
K2 ? ? 105 ? ? ? ? 65? ? ? ?
??????????????????????????????? ? ????? ? ? ?
K3 ?2100 ? 95 ? 4 ? ? ? 55? ? ? ?
?????????????? ??????? ? ? ????? ? ? ?
K4 ? ? 105 ? ? ? ? 65? ? ? ?
?????????????? ??????? ? ? ????? ? ? ?
K5 ? ? 110 ? ? ? ? 70? ? ? ?
??????????????????????????????? ? ????? ? ? ?
K6 ?1600 ? 80 ? 3 ? ? ? 40? ? ? ?
?????????????? ??????? ? ? ????? ? ? ?
K7 ? ? 90 ? ? ? ? 50? ? ? ?
?????????????? ??????? ? ? ????? ? ? ?
K8 ? ? 100 ? ? ? ? 60? ? ? ?
?????????????? ??????? ? ? ????? ? ? ?
K9 ? ? 85 ? ? ? ? 45? ? ? ?
?????????????? ??????? ? ? ????? ? ? ?
K10 ? ? 95 ? ? ? ? 55? ? ? ?
??????????????????????????????? ? ??????????????? ? ?
K11 ?3630 ? ? 6 ? ? ?195? 60 ? ? ?
???????????????????? ?????? ? ? ??????????? ? ?
K12 ?3025 ? ? 5 ? ? ? ? 50 ? ? ?
???????????????????? ?????? ? ??????????????? ? ?
K13 ?3360 ? ? 6 ? ? ?180? 60 ? ? ?
???????????????????? ??????????? ? ???????????????? ?
K14 ?2800 ? ? 5 ? - ? ? ? 50 ? - ? ?
???????????????????? ??????????? ???????????????????? ?
K15 ?3630 ? ? 6 ? 5 ? ?195? 145 ?110 ? ?
???????????????????? ??????????? ? ??????????? ? ?
K16 ?3025 ? ? 5 ? 4 ? ? ? 135 ? ? ?
???????????????????? ??????????? ? ???????????????? ?
K17 ?2360 ? ? 11 ? - ? ? ?107 (108)? - ? ?
???????????????????? ??????????? ???????????????????? ?
K18 ?3360 ? ? 6 ? 5 ? ?180? 160 ? 80 ? ?
???????????????????? ??????????? ? ??????????? ? ?
K19 ?2800 ? ? 5 ? 4 ? ? ? 150 ? ? ?
???????????????????? ??????????? ? ???????????????? ?
K20 ?2220 ? ? 11 ? - ? ? ? 120 ? - ? ?
???????????????????? ??????????? ???????????????????? ?
K21 ?3630 ? ? 6 ? 2 ? ?195? 140 ?115 ? ?
???????????????????? ??????????? ? ??????????? ? ?
K22 ?3025 ? ? 5 ? 1 ? ? ?132 (133)?210 ? ?
???????????????????? ??????????? ? ??????????? ? ?
K23 ?2130 ? ? 10 ? - ? ? ? 90 ? - ? ?
???????????????????? ??????????? ???????????????????? ?
K24 ?3360 ? ? 6 ? 2 ? ?180? 145 ? 95 ? ?
???????????????????? ??????????? ? ???????????????? ?
K25 ?2800 ? ? 5 ? 1 ? ? ? 140 ?180 ? ?
???????????????????? ??????????? ? ???????????????? ?
K26 ?1990 ? ? 10 ? ? ? ? 95 ? ? ?
???????????????????? ?????? ? ??????????????? ????????
П3 ? 495 ? ? ? ? ? ? 50 ? ?30 ?30
???????????????????? ? ? ? ? ??????????? ? ????
П4 ? 435 ? ? ? ? ? ? 30 ? ? ?20
???????????????????? ? ? ? ? ? ? ? ?
П5 ? 370 ? ? ? ? ? ? ? ? ?

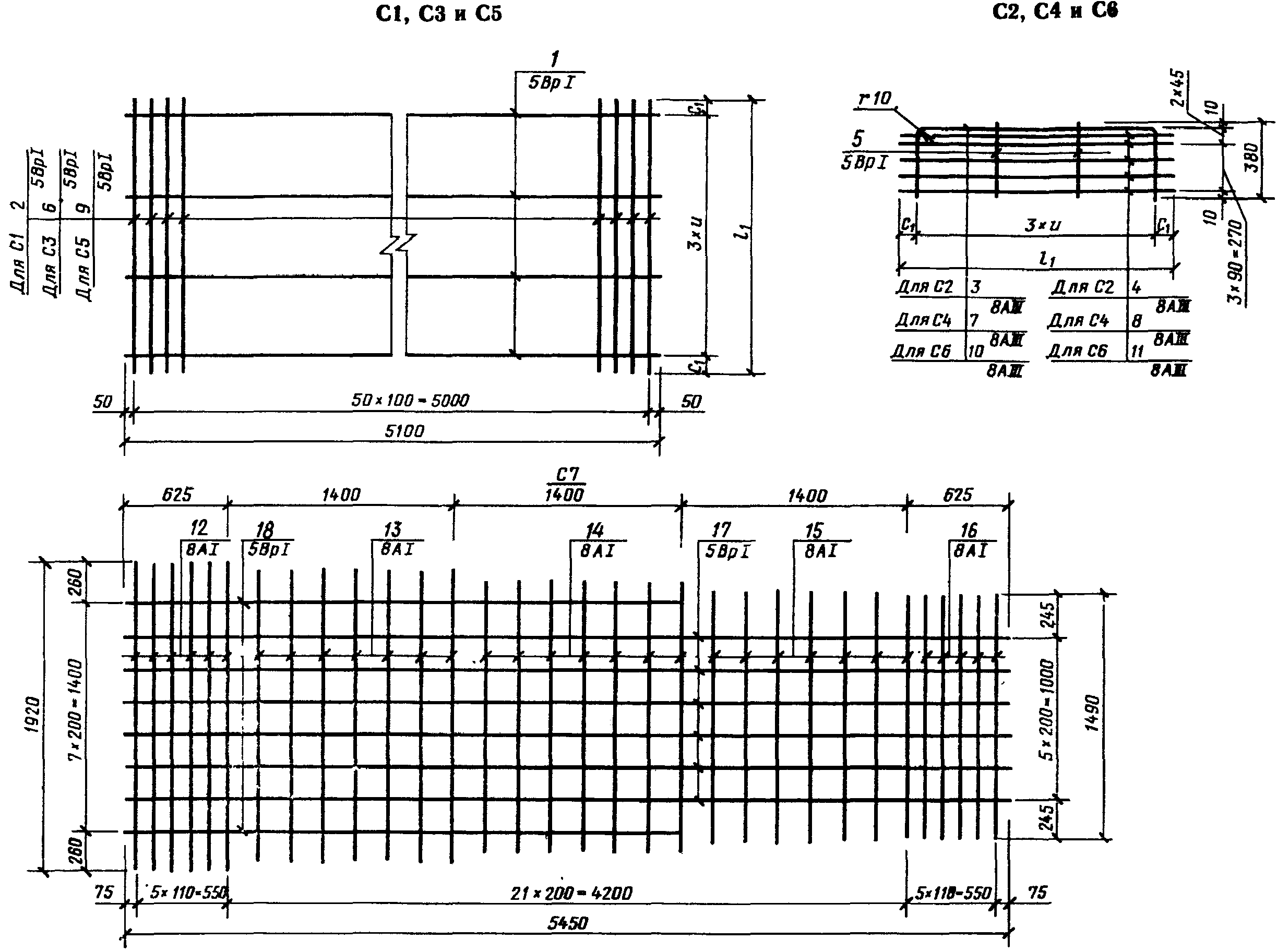

Черт. 1

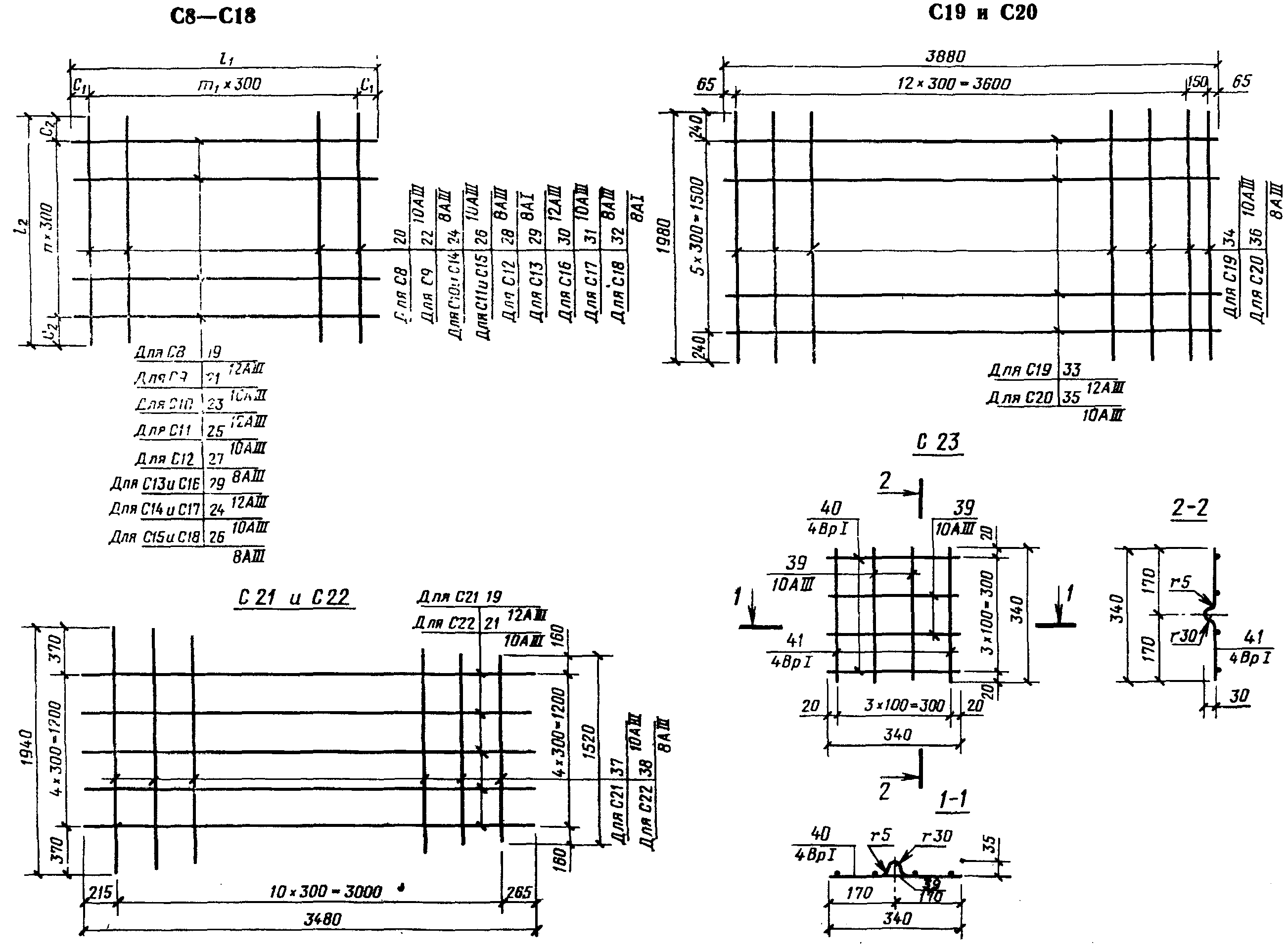

Черт. 2

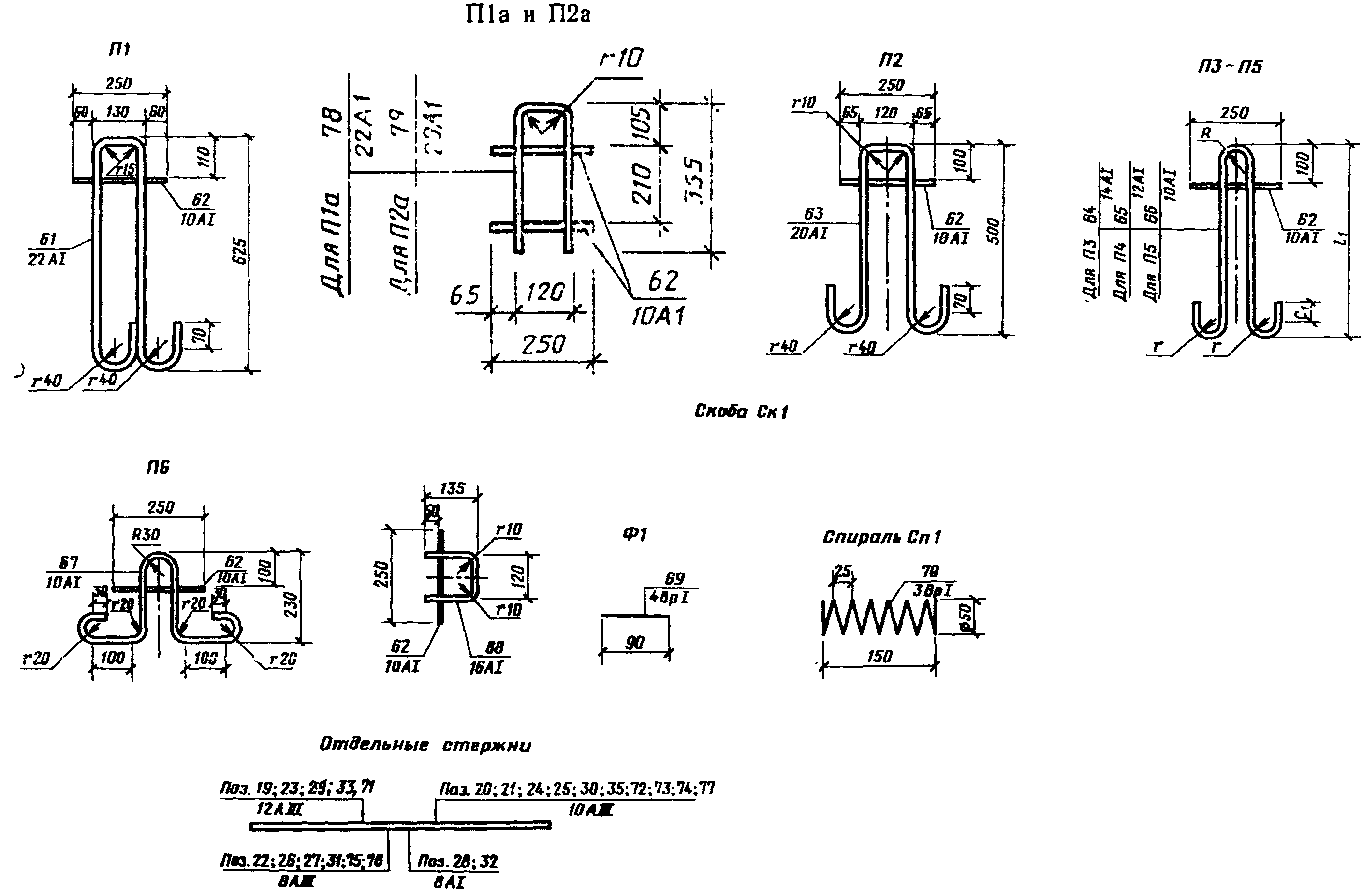

Черт. 3

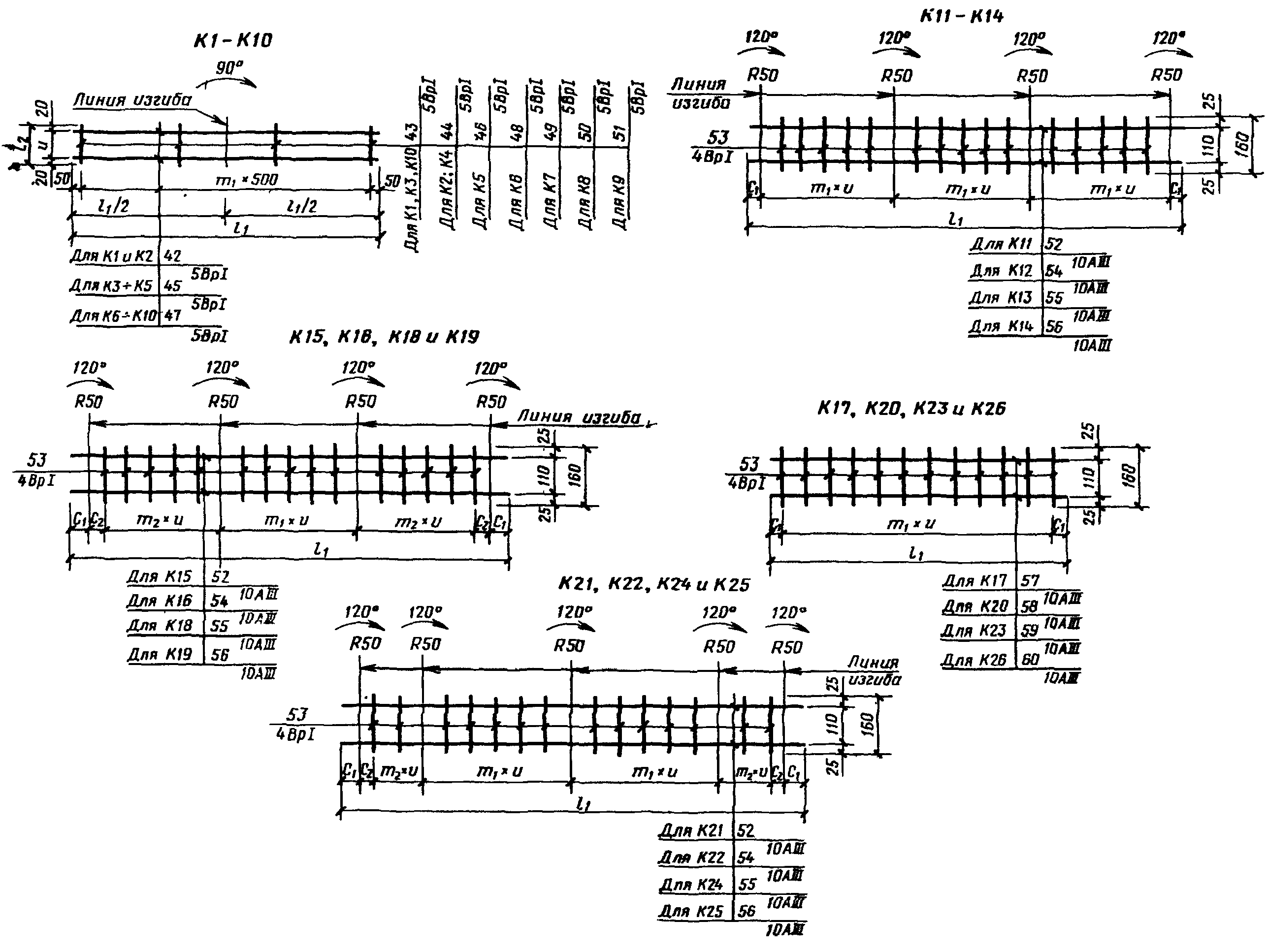

Черт. 4
(в ред. Изменения N 1, утв. Постановлением Госстроя РФ от 28.12.1987 N 303)
3. Спецификация и выборка арматурной стали на арматурные и монтажно-стыковые изделия приведены в табл. 2.
Таблица 2
??????????????????????????????????????????????????????????????????
Марка?Поз.?Сечение,?Длина,?Чис-?Общая?Масса,? Выборка арматурной
? ? мм ? мм ?ло ?дли- ? кг ? стали
? ? ? ? ?на, м? ??????????????????????
? ? ? ? ? ? ?Сече- ?Масса,?Масса
? ? ? ? ? ? ?ние, ? кг ?изде-
? ? ? ? ? ? ?мм ? ?лия, кг
??????????????????????????????????????????????????????????????????
С1 ? 1 ? 5ВрI ? 5100 ? 4 ?20,40? 2,94 ?5ВрI ?16,31 ? 16,31
??????????????????????????????????????????????????????
? 2 ? 5ВрI ? 1820 ? 51 ?92,82?13,37 ? - ? - ?
??????????????????????????????????????????????????????????????????
С2 ? 3 ? 8АIII ? 2540 ? 1 ? 2,54? 1,00 ?8АIII ? 4,60 ? 4,71
??????????????????????????????????????????????????????
? 4 ? 8АIII ? 1820 ? 5 ? 9,10? 3,60 ?5ВрI ? 0,11 ?
??????????????????????????????????????????????????????
? 5 ? 5ВрI ? 380 ? 2 ? 0,76? 0,11 ? - ? - ?
??????????????????????????????????????????????????????????????????
С3 ? 1 ? 5ВрI ? 5100 ? 4 ?20,40? 2,94 ?5ВрI ?15,42 ? 15,42
??????????????????????????????????????????????????????
? 6 ? 5ВрI ? 1700 ? 51 ?86,70?12,48 ? - ? - ?
??????????????????????????????????????????????????????????????????
С4 ? 7 ? 8АIII ? 2420 ? 1 ? 2,42? 0,96 ?8АIII ? 4,32 ? 4,43
??????????????????????????????????????????????????????
? 8 ? 8АIII ? 1700 ? 5 ? 8,50? 3,36 ?5ВрI ? 0,11 ?
??????????????????????????????????????????????????????
? 5 ? 5ВрI ? 380 ? 2 ? 0,76? 0,11 ? - ? - ?
??????????????????????????????????????????????????????????????????
С5 ? 1 ? 5ВрI ? 5100 ? 4 ?20,40? 2,94 ?5ВрI ?17,26 ? 17,26
??????????????????????????????????????????????????????
? 9 ? 5ВрI ? 1950 ? 51 ?99,45?14,32 ? - ? - ?
??????????????????????????????????????????????????????????????????
С6 ? 10 ? 8АIII ? 2670 ? 1 ? 2,67? 1,06 ?8АIII ? 4,91 ? 5,02
??????????????????????????????????????????????????????
? 11 ? 8АIII ? 1950 ? 5 ? 9,75? 3,85 ?5ВрI ? 0,11 ?
??????????????????????????????????????????????????????
? 5 ? 5ВрI ? 380 ? 2 ? 0,76? 0,11 ? - ? - ?
??????????????????????????????????????????????????????????????????
С7 ? 12 ? 8АI ? 1920 ? 6 ?11,52? 4,55 ?8АI ?21,32 ? 27,02
??????????????????????????????????????????????????????
? 13 ? 8АI ? 1790 ? 7 ?12,53? 4,95 ?5ВрI ? 5,70 ?
??????????????????????????????????????????????????????
? 14 ? 8АI ? 1670 ? 7 ?11,69? 4,62 ? - ? - ?
??????????????????????????????????????????????????????
? 15 ? 8АI ? 1540 ? 7 ?10,78? 4,26 ? - ? - ?
??????????????????????????????????????????????????????
? 16 ? 8АI ? 1490 ? 5 ? 7,45? 2,94 ? - ? - ?
??????????????????????????????????????????????????????
? 17 ? 5ВрI ? 5450 ? 6 ?32,70? 4,71 ? - ? - ?
??????????????????????????????????????????????????????
? 18 ? 5ВрI ? 3425 ? 2 ? 6,85? 0,99 ? - ? - ?
??????????????????????????????????????????????????????????????????
С8 ? 19 ? 12АIII ? 3480 ? 8 ?27,84?24,72 ?12АIII?24,72 ? 43,25
??????????????????????????????????????????????????????
? 20 ? 10АIII ? 2730 ? 11 ?30,03?18,53 ?10АIII?18,53 ?
??????????????????????????????????????????????????????????????????
С9 ? 21 ? 10АIII ? 3480 ? 8 ?27,84?17,18 ?10АIII?17,18 ? 29,04
??????????????????????????????????????????????????????
? 22 ? 8АIII ? 2730 ? 11 ?30,03?11,86 ?8АIII ?11,86 ?
??????????????????????????????????????????????????????????????????
С10 ? 23 ? 12АIII ? 2980 ? 5 ?14,90?13,23 ?12АIII?13,23 ? 22,84
??????????????????????????????????????????????????????
? 24 ? 10АIII ? 1730 ? 9 ?15,57? 9,61 ?10АIII? 9,61 ?
??????????????????????????????????????????????????????????????????
С11 ? 25 ? 10АIII ? 2980 ? 5 ?14,90? 9,19 ?10АIII? 9,19 ? 15,34
??????????????????????????????????????????????????????
? 26 ? 8АIII ? 1730 ? 9 ?15,57? 6,15 ?8АIII ? 6,15 ?
??????????????????????????????????????????????????????????????????
С12 ? 27 ? 8АIII ? 2980 ? 5 ?14,90? 5,89 ?8АIII ? 5,89 ? 12,04
??????????????????????????????????????????????????????
? 28 ? 8АI ? 1730 ? 9 ?15,57? 6,15 ?8АI ? 6,15 ?
??????????????????????????????????????????????????????????????????
С13 ? 29 ? 12АIII ? 1730 ? 10 ?17,30?15,36 ?12АIII?15,36 ? 15,36
??????????????????????????????????????????????????????????????????
С14 ? 24 ? 10АIII ? 1730 ? 10 ?17,30?10,67 ?10АIII?10,67 ? 10,67
??????????????????????????????????????????????????????????????????
С15 ? 26 ? 8АIII ? 1730 ? 10 ?17,30? 6,83 ?8АIII ? 6,83 ? 6,83
??????????????????????????????????????????????????????????????????
С16 ? 29 ? 12АIII ? 1730 ? 4 ? 6,92? 6,14 ?12АIII? 6,14 ? 10,71
??????????????????????????????????????????????????????
? 30 ? 10АIII ? 1480 ? 5 ? 7,40? 4,57 ?10АIII? 4,57 ?
??????????????????????????????????????????????????????????????????
С17 ? 24 ? 10АIII ? 1730 ? 4 ? 6,92? 4,27 ?10АIII? 4,27 ? 7,19
??????????????????????????????????????????????????????
? 31 ? 8АIII ? 1480 ? 5 ? 7,40? 2,92 ?8АIII ? 2,92 ?
??????????????????????????????????????????????????????????????????
С18 ? 26 ? 8АIII ? 1730 ? 4 ? 6,92? 2,73 ?8АIII ? 2,73 ? 5,65
??????????????????????????????????????????????????????
? 32 ? 8АI ? 1480 ? 5 ? 7,40? 2,92 ?8АI ? 2,92 ?
??????????????????????????????????????????????????????????????????
С19 ? 33 ? 12АIII ? 3880 ? 6 ?23,28?20,67 ?12АIII?20,67 ? 37,77
??????????????????????????????????????????????????????
? 34 ? 10АIII ? 1980 ? 14 ?27,72?17,10 ?10АIII?17,10 ?
??????????????????????????????????????????????????????????????????
С20 ? 35 ? 10АIII ? 3880 ? 6 ?23,28?14,36 ?10АIII?14,36 ? 25,31
??????????????????????????????????????????????????????
? 36 ? 8АIII ? 1980 ? 14 ?27,72?10,95 ?8АIII ?10,95 ?
??????????????????????????????????????????????????????????????????
С21 ? 19 ? 12АIII ? 3480 ? 5 ?17,40?15,45 ?12АIII?15,45 ? 27,19
??????????????????????????????????????????????????????
? 37 ? 10АIII ?1940 +? 11 ?19,03?11,74 ?10АIII?11,74 ?
? ? ?+ 1520? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
С22 ? 21 ? 10АIII ? 3480 ? 5 ?17,40?10,74 ?10АIII?10,74 ? 18,26
??????????????????????????????????????????????????????
? 38 ? 8АIII ?1940 +? 11 ?19,03? 7,52 ?8АIII ? 7,52 ?
? ? ?+ 1520? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
С23 ? 39 ? 10АIII ? 340 ? 4 ? 1,36? 0,84 ?10АIII? 0,84 ? 0,98
??????????????????????????????????????????????????????
? 40 ? 4ВрI ? 390 ? 2 ? 0,78? 0,07 ?4ВрI ? 0,14 ?
??????????????????????????????????????????????????????
? 41 ? 4ВрI ? 380 ? 2 ? 0,76? 0,07 ? - ? - ?
??????????????????????????????????????????????????????????????????
K1 ? 42 ? 5ВрI ? 2600 ? 2 ? 5,20? 0,75 ?5ВрI ? 0,83 ? 0,83
??????????????????????????????????????????????????????
? 43 ? 5ВрI ? 95 ? 6 ? 0,57? 0,08 ? - ? - ?
??????????????????????????????????????????????????????????????????
K2 ? 42 ? 5ВрI ? 2600 ? 2 ? 5,20? 0,75 ?5ВрI ? 0,84 ? 0,84
??????????????????????????????????????????????????????
? 44 ? 5ВрI ? 105 ? 6 ? 0,63? 0,09 ? - ? - ?
??????????????????????????????????????????????????????????????????
K3 ? 45 ? 5ВрI ? 2100 ? 2 ? 4,20? 0,60 ?5ВрI ? 0,67 ? 0,67
??????????????????????????????????????????????????????
? 43 ? 5ВрI ? 95 ? 5 ? 0,48? 0,07 ? - ? - ?
??????????????????????????????????????????????????????????????????
K4 ? 45 ? 5ВрI ? 2100 ? 2 ? 4,20? 0,60 ?5ВрI ? 0,68 ? 0,68
??????????????????????????????????????????????????????
? 44 ? 5ВрI ? 105 ? 5 ? 0,53? 0,08 ? - ? - ?
??????????????????????????????????????????????????????????????????
K5 ? 45 ? 5ВрI ? 2100 ? 2 ? 4,20? 0,60 ?5ВрI ? 0,68 ? 0,68
??????????????????????????????????????????????????????
? 46 ? 5ВрI ? 110 ? 5 ? 0,55? 0,08 ? - ? - ?
??????????????????????????????????????????????????????????????????
K6 ? 47 ? 5ВрI ? 1600 ? 2 ? 3,20? 0,46 ?5ВрI ? 0,51 ? 0,51
??????????????????????????????????????????????????????
? 48 ? 5ВрI ? 80 ? 4 ? 0,32? 0,05 ? - ? - ?
??????????????????????????????????????????????????????????????????
K7 ? 47 ? 5ВрI ? 1600 ? 2 ? 3,20? 0,46 ?5ВрI ? 0,51 ? 0,51
??????????????????????????????????????????????????????
? 49 ? 5ВрI ? 90 ? 4 ? 0,36? 0,05 ? - ? - ?
??????????????????????????????????????????????????????????????????
K8 ? 47 ? 5ВрI ? 1600 ? 2 ? 3,20? 0,46 ?5ВрI ? 0,52 ? 0,52
??????????????????????????????????????????????????????
? 50 ? 5ВрI ? 100 ? 4 ? 0,40? 0,06 ? - ? - ?
??????????????????????????????????????????????????????????????????
K9 ? 47 ? 5ВрI ? 1600 ? 2 ? 3,20? 0,46 ?5ВрI ? 0,51 ? 0,51
??????????????????????????????????????????????????????
? 51 ? 5ВрI ? 85 ? 4 ? 0,34? 0,05 ? - ? - ?
??????????????????????????????????????????????????????????????????
K10 ? 47 ? 5ВрI ? 1600 ? 2 ? 3,20? 0,46 ?5ВрI ? 0,51 ? 0,51
??????????????????????????????????????????????????????
? 43 ? 5ВрI ? 95 ? 4 ? 0,38? 0,05 ? - ? - ?
??????????????????????????????????????????????????????????????????
K11 ? 52 ? 10АIII ? 3630 ? 2 ? 7,26? 4,48 ?10АIII? 4,48 ? 4,70
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 15 ? 2,40? 0,22 ?4ВрI ? 0,22 ?
??????????????????????????????????????????????????????????????????
K12 ? 54 ? 10АIII ? 3025 ? 2 ? 6,05? 3,73 ?10АIII? 3,73 ? 3,91
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 12 ? 1,92? 0,18 ?4ВрI ? 0,18 ?
?????????????????????????????????????????????????????????????
K13 ? 55 ? 10АIII ? 3360 ? 2 ? 6,72? 4,15 ?10АIII? 4,15 ? 4,37
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 15 ? 2,40? 0,22 ?4ВрI ? 0,22 ?
??????????????????????????????????????????????????????????????????
K14 ? 56 ? 10АIII ? 2800 ? 2 ? 5,60? 3,46 ?10АIII? 3,46 ? 3,64
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 12 ? 1,92? 0,18 ?4ВрI ? 0,18 ?
??????????????????????????????????????????????????????????????????
K15 ? 52 ? 10АIII ? 3630 ? 2 ? 7,26? 4,48 ?10АIII? 4,48 ? 4,70
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 15 ? 2,40? 0,22 ?4ВрI ? 0,22 ?
??????????????????????????????????????????????????????????????????
K16 ? 54 ? 10АIII ? 3025 ? 2 ? 6,05? 3,73 ?10АIII? 3,73 ? 3,91
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 12 ? 1,92? 0,18 ?4ВрI ? 0,18 ?
??????????????????????????????????????????????????????????????????
K17 ? 57 ? 10АIII ? 2360 ? 2 ? 4,72? 2,91 ?10АIII? 2,91 ? 3,09
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 12 ? 1,92? 0,18 ?10АIII? 0,18 ?
??????????????????????????????????????????????????????????????????
K18 ? 55 ? 10АIII ? 3360 ? 2 ? 6,72? 4,15 ?10АIII? 4,15 ? 4,37
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 15 ? 2,40? 0,22 ?4ВрI ? 0,22 ?
??????????????????????????????????????????????????????????????????
K19 ? 56 ? 10АIII ? 2800 ? 2 ? 5,60? 3,46 ?10АIII? 3,46 ? 3,64
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 12 ? 1,92? 0,18 ?4ВрI ? 0,18 ?
??????????????????????????????????????????????????????????????????
K20 ? 58 ? 10АIII ? 2220 ? 2 ? 4,44? 2,74 ?10АIII? 2,74 ? 2,92
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 12 ? 1,92? 0,18 ?4ВрI ? 0,18 ?
??????????????????????????????????????????????????????????????????
K21 ? 52 ? 10АIII ? 3630 ? 2 ? 7,26? 4,48 ?10АIII? 4,48 ? 4,69
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 14 ? 2,24? 0,21 ?4ВрI ? 0,21 ?
??????????????????????????????????????????????????????????????????
K22 ? 54 ? 10АIII ? 3025 ? 2 ? 6,05? 3,73 ?10АIII? 3,73 ? 3,88
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 10 ? 1,60? 0,15 ?4ВрI ? 0,15 ?
??????????????????????????????????????????????????????????????????
K23 ? 59 ? 10АIII ? 2130 ? 2 ? 4,26? 2,63 ?10АIII? 2,63 ? 2,79
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 11 ? 1,76? 0,16 ?4ВрI ? 0,16 ?
??????????????????????????????????????????????????????????????????
K24 ? 55 ? 10АIII ? 3360 ? 2 ? 6,72? 4,15 ?10АIII? 4,15 ? 4,36
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 14 ? 2,24? 0,21 ?4ВрI ? 0,21 ?
??????????????????????????????????????????????????????????????????
K25 ? 56 ? 10АIII ? 2800 ? 2 ? 5,60? 3,46 ?10АIII? 3,46 ? 3,61
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 10 ? 1,60? 0,15 ?4ВрI ? 0,15 ?
??????????????????????????????????????????????????????????????????
K26 ? 60 ? 10АIII ? 1990 ? 2 ? 3,98? 2,46 ?10АIII? 2,46 ? 2,62
??????????????????????????????????????????????????????
? 53 ? 4ВрI ? 160 ? 11 ? 1,76? 0,16 ?4ВрI ? 0,16 ?
??????????????????????????????????????????????????????????????????
П1 ? 61 ? 22АI ? 1670 ? 1 ? 1,67? 4,98 ?22АI ? 4,98 ? 5,13
??????????????????????????????????????????????????????
? 62 ? 10АI ? 250 ? 1 ? 0,25? 0,15 ?10АI ? 0,15 ?
??????????????????????????????????????????????????????????????????
П1а ? 78 ? 22АI ? 850 ? 1 ? 0,85? 2,53 ?22АI ? 2,53 ? 2,83
??????????????????????????????????????????????????????
? 62 ? 10АI ? 250 ? 2 ? 0,50? 0,30 ?10АI ? 0,30 ?
(обозначение П1а введено Изменением N 1, утв. Постановлением
Госстроя РФ от 28.12.1987 N 303)
??????????????????????????????????????????????????????????????????
П2 ? 63 ? 20АI ? 1420 ? 1 ? 1,42? 3,51 ?20АI ? 3,51 ? 3,66
??????????????????????????????????????????????????????
? 62 ? 10АI ? 250 ? 1 ? 0,25? 0,15 ?10АI ? 0,15 ?
??????????????????????????????????????????????????????????????????
П2а ? 79 ? 20АI ? 850 ? 1 ? 0,85? 2,38 ?20АI ? 2,38 ? 2,68
??????????????????????????????????????????????????????
? 62 ? 10АI ? 250 ? 2 ? 0,50? 0,30 ?10АI ? 0,30 ?
(обозначение П1а введено Изменением N 1, утв. Постановлением
Госстроя РФ от 28.12.1987 N 303)
??????????????????????????????????????????????????????????????????
П3 ? 64 ? 14АI ? 1260 ? 1 ? 1,26? 1,52 ?14АI ? 1,52 ? 1,67
??????????????????????????????????????????????????????
? 62 ? 10АI ? 250 ? 1 ? 0,25? 0,15 ?10АI ? 0,15 ?
??????????????????????????????????????????????????????????????????
П4 ? 65 ? 12АI ? 1060 ? 1 ? 1,06? 0,94 ?12АI ? 0,94 ? 1,09
??????????????????????????????????????????????????????
? 62 ? 10АI ? 250 ? 1 ? 0,25? 0,15 ?10АI ? 0,15 ?
??????????????????????????????????????????????????????????????????
П5 ? 66 ? 10АI ? 930 ? 1 ? 0,93? 0,57 ?10АI ? 0,72 ? 0,72
??????????????????????????????????????????????????????
? 62 ? 10АI ? 250 ? 1 ? 0,25? 0,15 ? - ? - ?
??????????????????????????????????????????????????????????????????
П6 ? 67 ? 10АI ? 930 ? 1 ? 0,93? 0,57 ?10АI ? 0,72 ? 0,72
??????????????????????????????????????????????????????
? 62 ? 10АI ? 250 ? 1 ? 0,25? 0,15 ? - ? - ?
??????????????????????????????????????????????????????????????????
Ск1 ? 68 ? 16АI ? 360 ? 1 ? 0,36? 0,57 ?16АI ? 0,57 ? 0,72
??????????????????????????????????????????????????????
? 62 ? 10АI ? 250 ? 1 ? 0,25? 0,15 ?10АI ? 0,15 ?
??????????????????????????????????????????????????????????????????
Ф1 ? 69 ? 4ВрI ? 90 ? 1 ? 0,09? 0,01 ?4ВрI ? 0,01 ? 0,01
??????????????????????????????????????????????????????????????????
Сп1 ? 70 ? 3ВрI ? 1290 ? 1 ? 1,29? 0,07 ?3ВрI ? 0,07 ? 0,07
??????????????????????????????????????????????????????????????????
От- ? 19 ? 12АIII ? 3480 ? 1 ? 3,48? 3,09 ?12АIII? 3,09 ? 3,09
дель-?????????????????????????????????????????????????????????????
ные ? 20 ? 10АIII ? 2730 ? 1 ? 2,73? 1,68 ?10АIII? 1,68 ? 1,68
стер-?????????????????????????????????????????????????????????????
жни ? 21 ? 10АIII ? 3480 ? 1 ? 3,48? 2,15 ?10АIII? 2,15 ? 2,15
?????????????????????????????????????????????????????????????
? 22 ? 8АIII ? 2730 ? 1 ? 2,73? 1,08 ?8АIII ? 1,08 ? 1,08
?????????????????????????????????????????????????????????????
? 23 ? 12АIII ? 2980 ? 1 ? 2,98? 2,65 ?12АIII? 2,65 ? 2,65
?????????????????????????????????????????????????????????????
? 24 ? 10АIII ? 1730 ? 1 ? 1,73? 1,07 ?10АIII? 1,07 ? 1,07
?????????????????????????????????????????????????????????????
? 25 ? 10АIII ? 2980 ? 1 ? 2,98? 1,84 ?10АIII? 1,84 ? 1,84
?????????????????????????????????????????????????????????????
? 26 ? 8АIII ? 1730 ? 1 ? 1,73? 0,68 ?8АIII ? 0,68 ? 0,68
?????????????????????????????????????????????????????????????
? 27 ? 8АIII ? 2980 ? 1 ? 2,98? 1,18 ?8АIII ? 1,18 ? 1,18
?????????????????????????????????????????????????????????????
? 28 ? 8АI ? 1730 ? 1 ? 1,73? 0,68 ?8АI ? 0,68 ? 0,68
?????????????????????????????????????????????????????????????
? 29 ? 12АIII ? 1730 ? 1 ? 1,73? 1,54 ?12АIII? 1,54 ? 1,54
?????????????????????????????????????????????????????????????
? 30 ? 10АIII ? 1480 ? 1 ? 1,48? 0,91 ?10АIII? 0,91 ? 0,91
?????????????????????????????????????????????????????????????
? 31 ? 8АIII ? 1480 ? 1 ? 1,48? 0,58 ?8АIII ? 0,58 ? 0,58
?????????????????????????????????????????????????????????????
? 32 ? 8АI ? 1480 ? 1 ? 1,48? 0,58 ?8АI ? 0,58 ? 0,58
?????????????????????????????????????????????????????????????
? 33 ? 12АIII ? 3880 ? 1 ? 3,88? 3,45 ?12АIII? 3,45 ? 3,45
?????????????????????????????????????????????????????????????
? 35 ? 10АIII ? 3880 ? 1 ? 3,88? 2,39 ?10АIII? 2,39 ? 2,39
?????????????????????????????????????????????????????????????
? 71 ? 12АIII ? 3490 ? 1 ? 3,49? 3,10 ?12АIII? 3,10 ? 3,10
?????????????????????????????????????????????????????????????
? 72 ? 10АIII ? 1970 ? 1 ? 1,97? 1,22 ?10АIII? 1,22 ? 1,22
?????????????????????????????????????????????????????????????
? 73 ? 10АIII ? 1490 ? 1 ? 1,49? 0,92 ?10АIII? 0,92 ? 0,92
?????????????????????????????????????????????????????????????
? 74 ? 10АIII ? 3490 ? 1 ? 3,49? 2,15 ?10АIII? 2,15 ? 2,15
?????????????????????????????????????????????????????????????
? 75 ? 8АIII ? 1970 ? 1 ? 1,97? 0,78 ?8АIII ? 0,78 ? 0,78
?????????????????????????????????????????????????????????????
? 76 ? 8АIII ? 1490 ? 1 ? 1,49? 0,59 ?8АIII ? 0,59 ? 0,59
?????????????????????????????????????????????????????????????
? 77 ? 10АIII ? 550 ? 1 ? 0,55? 0,34 ?10АIII? 0,34 ? 0,34
Примечание. Для арматурной стали класса Ат-IIIC сечение, длину и массу следует принимать одинаковыми с арматурной сталью класса А-III.
(примечание введено Изменением N 1, утв. Постановлением Госстроя РФ от 28.12.1987 N 303)
4. В арматурных сетках должны быть сварены все пересечения стержней.
5. Соединения стержней в арматурных сетках и каркасах, монтажно-стыковых изделиях следует выполнять контактно-точечной сваркой по ГОСТ 14098-85.
(в ред. Изменения N 1, утв. Постановлением Госстроя РФ от 28.12.1987 N 303)
6. Режимы сварки - по СH 393-78.
7. Технические требования, правила приемки и методы контроля - по ГОСТ 21924.0-84.


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/24/gost_32457.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
