"ГОСТ 21924.2-84. Межгосударственный стандарт. Плиты железобетонные с ненапрягаемой арматурой для покрытий городских дорог. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстроя СССР от 30.09.1983 N 210)
(ред. от 01.12.1987)

1. Разработан и внесен Министерством жилищно-коммунального хозяйства РСФСР.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 30.09.83 N 210.

3. Введен впервые.

4. Ссылочные нормативно-технические документы

5. Издание (январь 2002 г.) с Изменением N 1, утвержденным в декабре 1987 г. (ИУС 5-88).

1. Настоящий стандарт распространяется на железобетонные плиты с ненапрягаемой арматурой, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий постоянных и временных городских дорог под автомобильную нагрузку H-30 и H-10, и устанавливает конструкцию этих плит.

Плиты применяют для дорог в районах с расчетной температурой наружного воздуха (средней наиболее холодной пятидневки района строительства по СНиП 2.01.01) до минус 40 °C включ.

При применении плит в климатическом районе IVA должны учитываться дополнительные требования СНиП 2.03.01 к конструкциям, предназначенным для эксплуатации в этих условиях.

Допускается применение данных плит для дорог в районах с расчетной температурой наружного воздуха ниже минус 40 °C при соблюдении требований, предъявляемых СНиП 2.03.01 к конструкциям, предназначенным для эксплуатации в этих условиях.

(Измененная редакция, Изм. N 1).

2. Форма и основные параметры плит - по ГОСТ 21924.0.

3. Технические показатели плит приведены в табл. 1.

4. Плиты должны удовлетворять всем требованиям ГОСТ 21924.0 и настоящего стандарта.

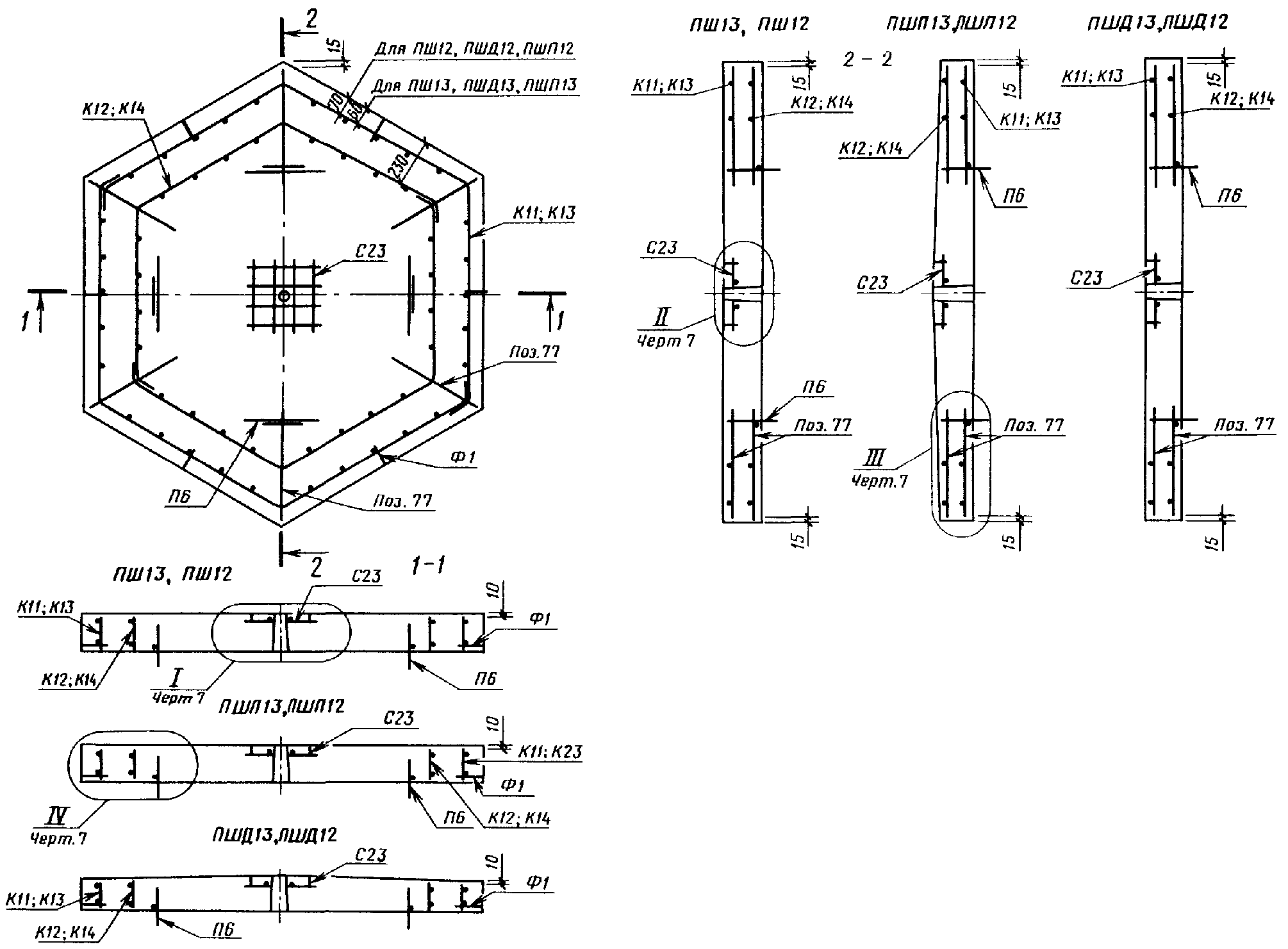

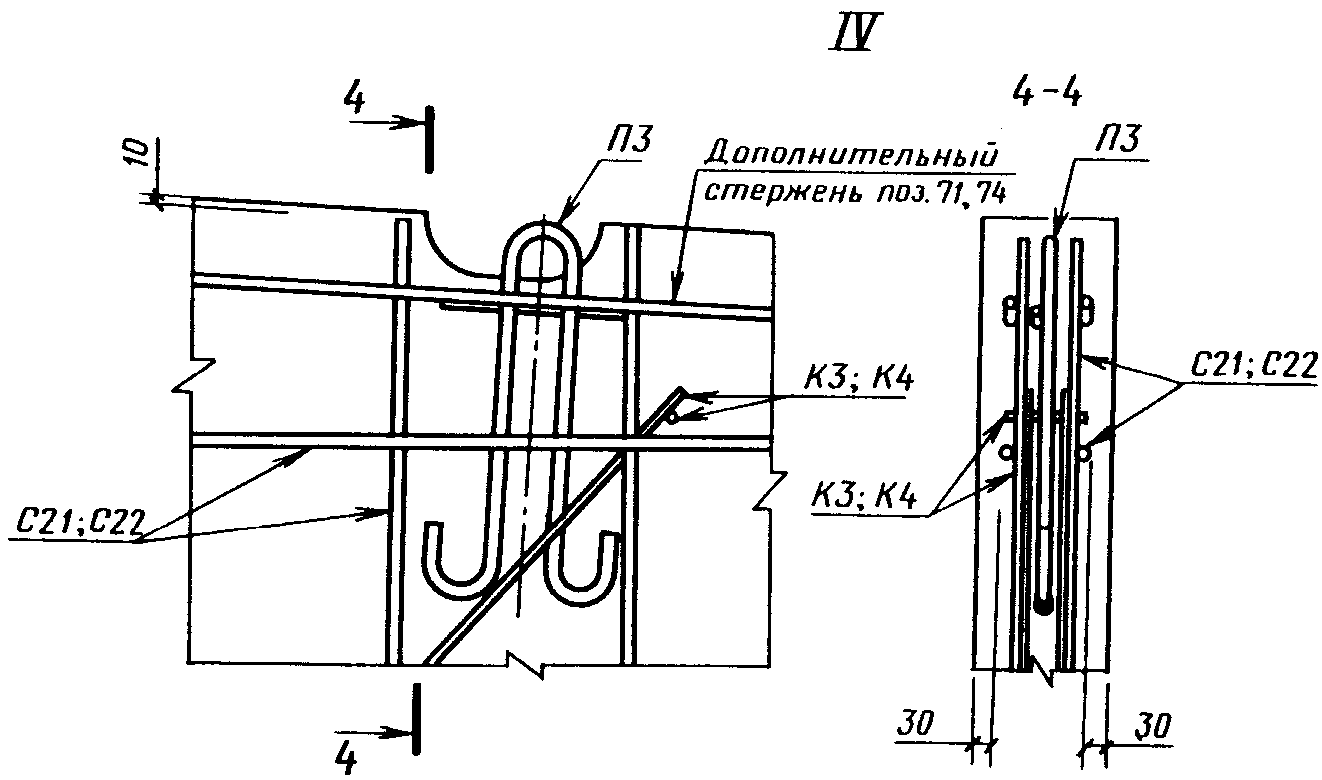

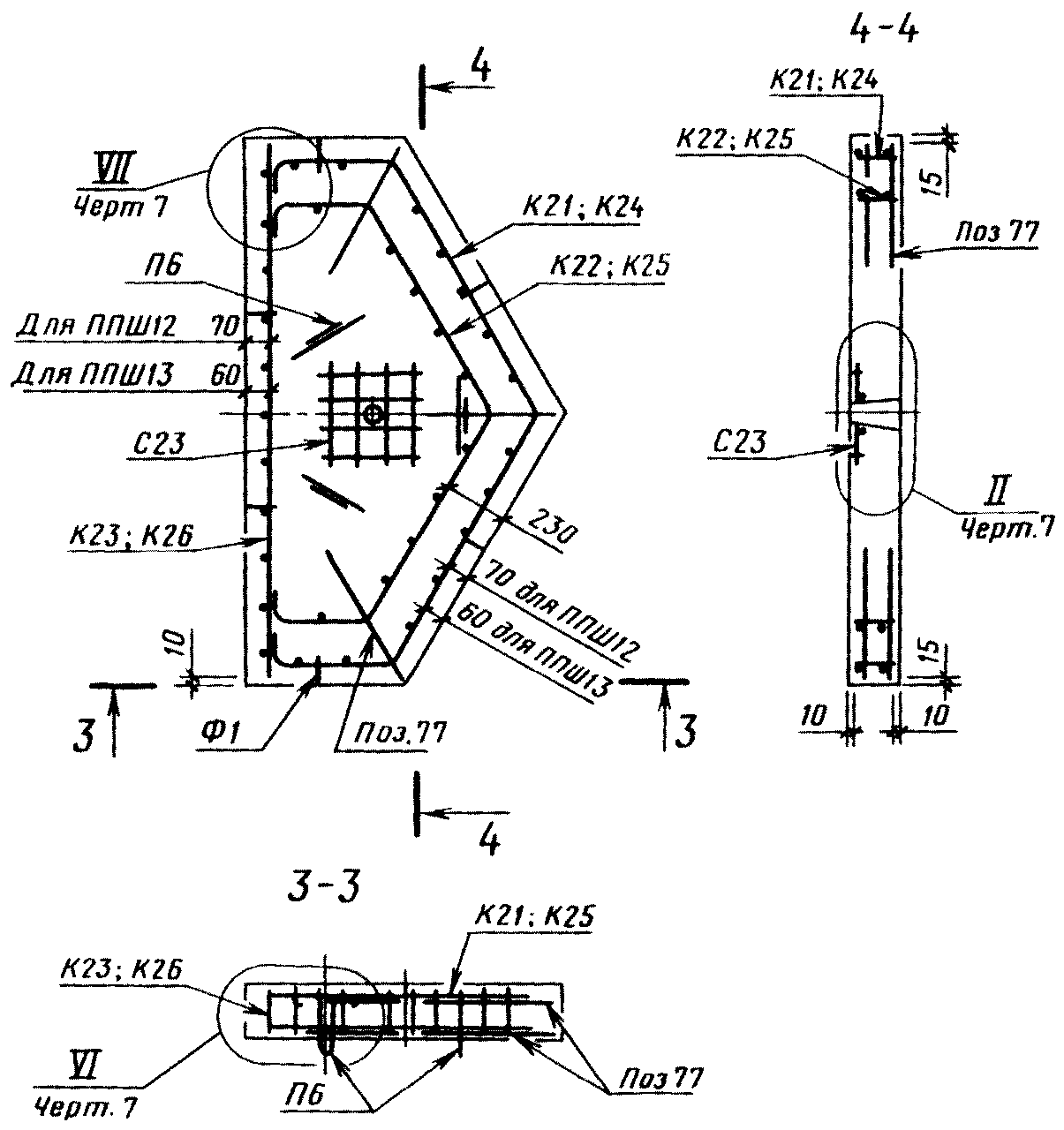

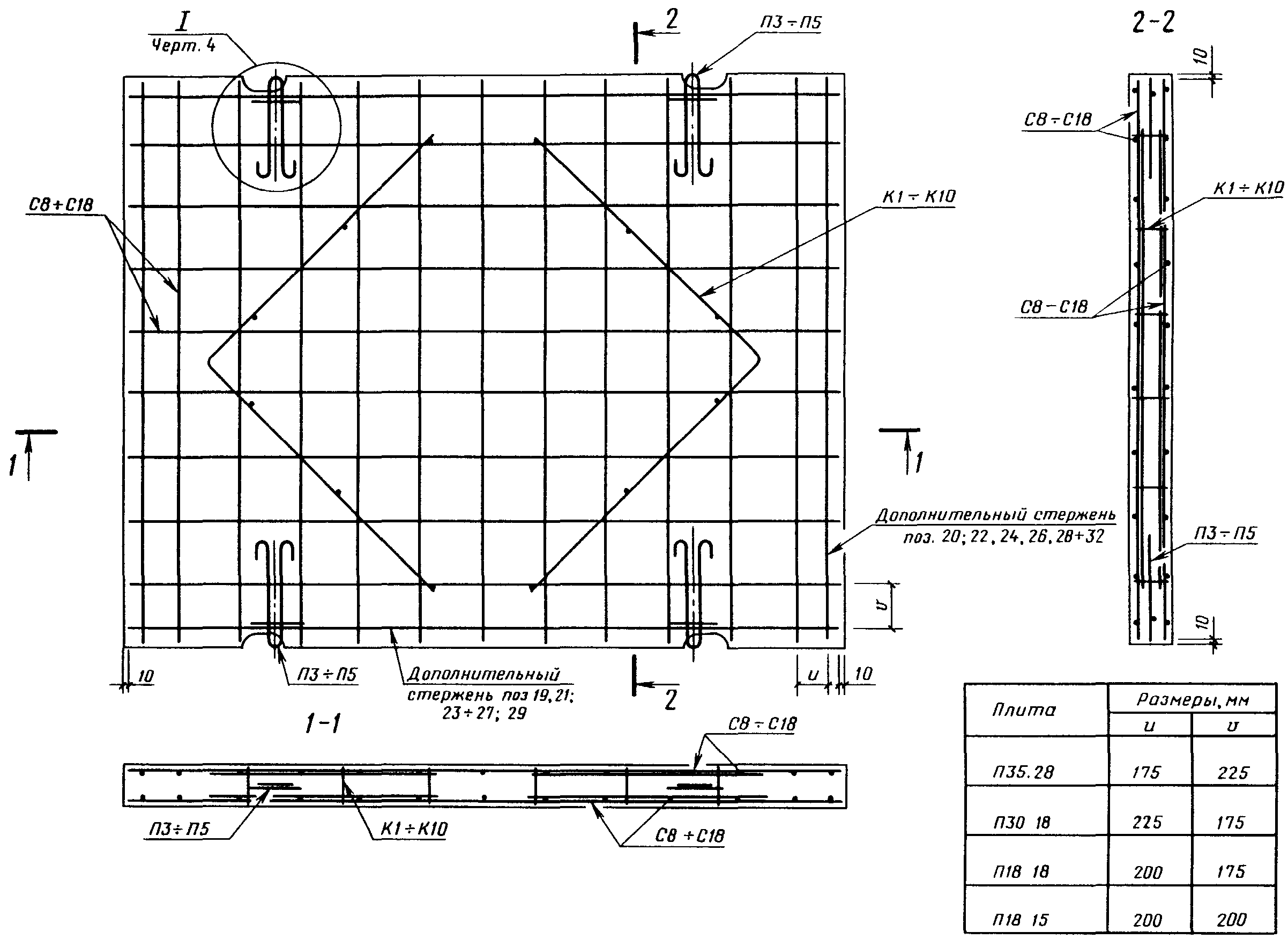

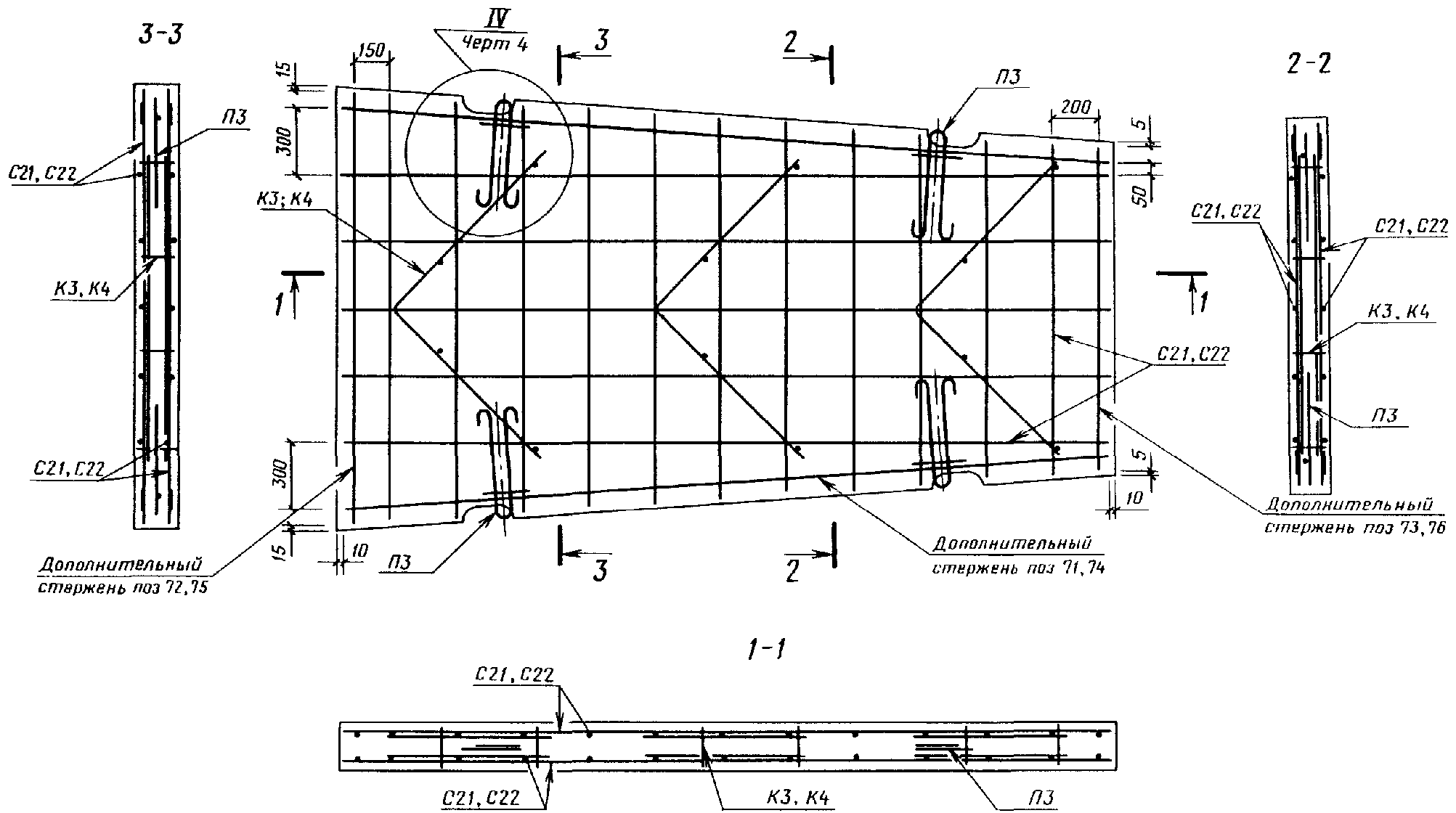

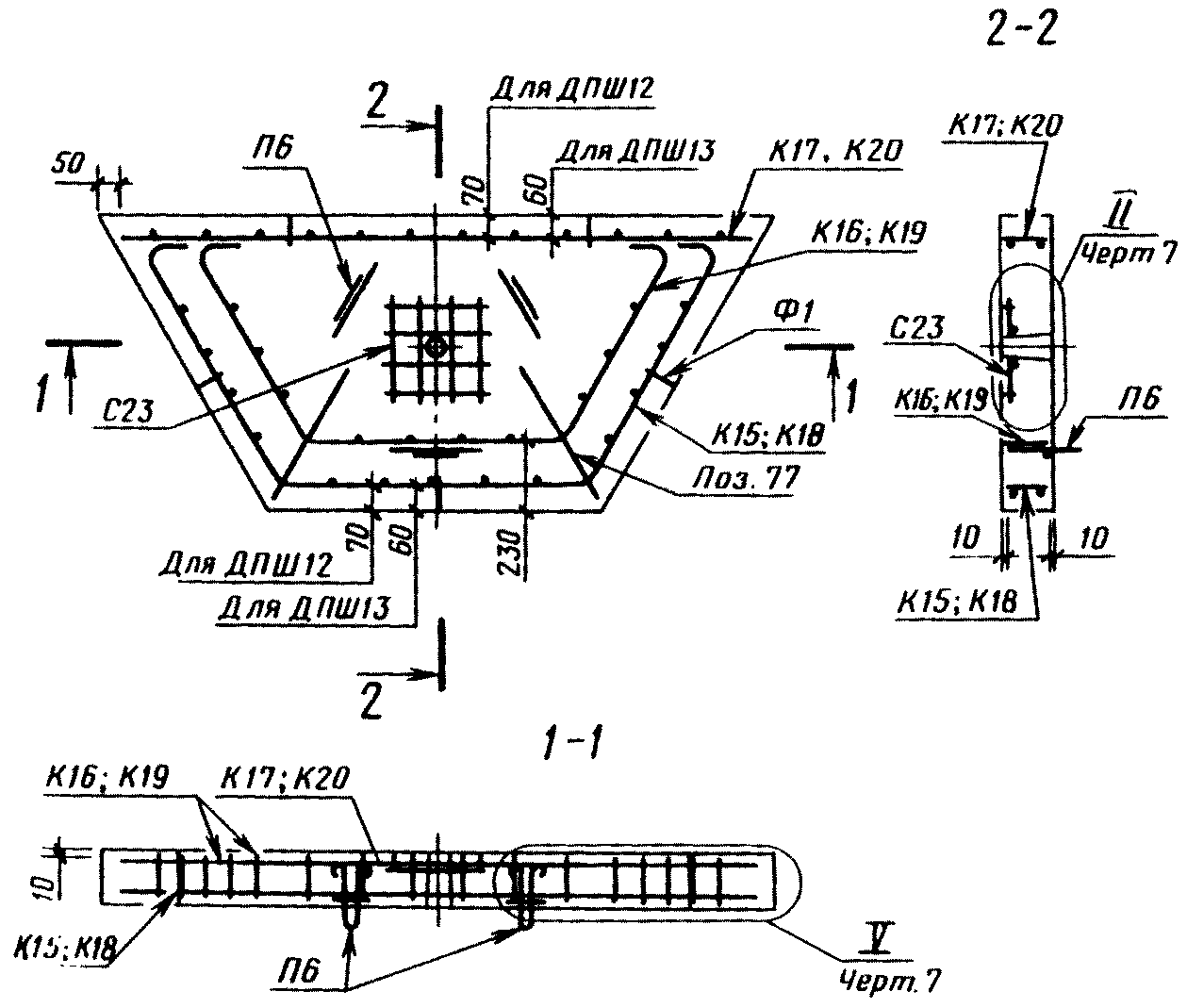

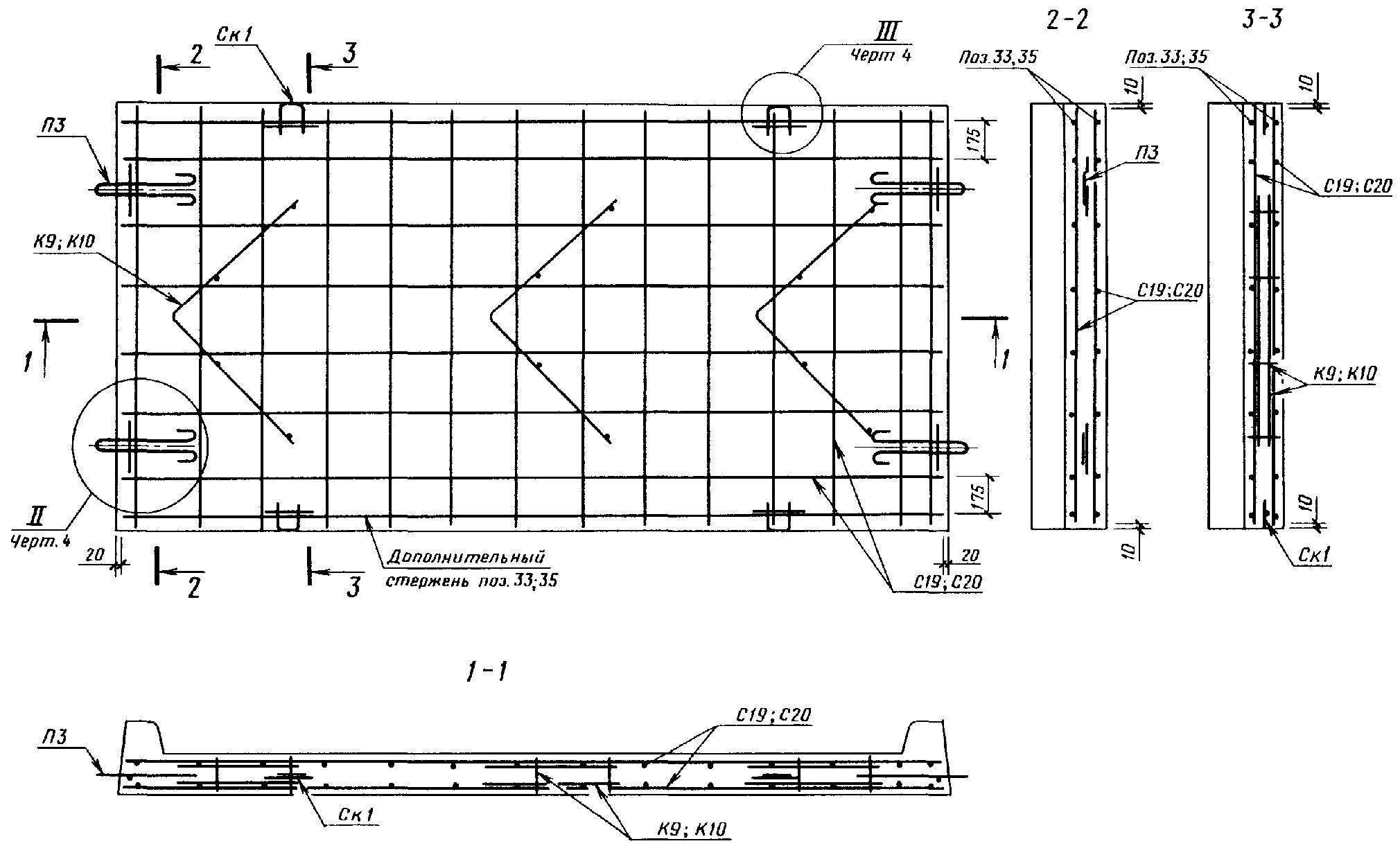

5. Армирование плит должно соответствовать приведенному на черт. 1 - 7.

Армирование плит термомеханически упрочненной арматурной сталью класса Ат-IIIC по ГОСТ 10884 аналогично армированию арматурной сталью класса А-III по ГОСТ 5781.

Примечание. Допускается применение для фиксации арматурных сеток вместо элементов К1 - К10 и Ф1 фиксаторов других типов, которые без увеличения расхода стали на плиту обеспечивают фиксацию арматуры согласно требованиям данного стандарта при исключении выхода металла на лицевую поверхность плиты в пределах защитного слоя бетона.

6. Спецификация арматурных и монтажно-стыковых элементов приведена в табл. 2, выборка арматурной стали для их изготовления на одну плиту - в табл. 3.

5, 6. (Измененная редакция, Изм. N 1).

7. Форма и размеры арматурных и монтажно-стыковых элементов - по ГОСТ 21924.3.

8. Значения контрольной нагрузки (без учета собственного веса плиты) для испытания плит по прочности и трещиностойкости приведены в табл. 4.

9. Контрольная ширина раскрытия трещин при испытании плит по трещиностойкости не должна превышать 0,2 мм.

Примечание. При применении арматурной стали класса Ат-IIIC ее диаметр и расход следует принимать одинаковым с арматурной сталью класса А-III.
