Утвержден и введен в действие

Госстандартом СССР

27 марта 1980 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАНДАЖИ ЧЕРНОВЫЕ ДЛЯ ЛОКОМОТИВОВ ЖЕЛЕЗНЫХ ДОРОГ

ШИРОКОЙ КОЛЕИ

ТИПЫ И РАЗМЕРЫ

Rough tyres for locomotives of broad-gauge railways.

Types and dimensions

ГОСТ 3225-80

Список изменяющих документов

(в ред. Изменения N 1, утв. в июле 1984 г.,

Изменения N 2, утв. в июне 1988 г.)

Группа В41

ОКП 09 4100

Дата введения

1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством путей сообщения СССР.

Разработчики: В.В. Титов (руководитель темы); Н.Н. Каменев, канд. техн. наук; Л.И.Савкина; Е.Н.Бухиник, канд. техн. наук; М.С. Валетов, канд. техн. наук; В.И. Хейфец; О.А. Ладонкин.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27 марта 1980 г.

3. Взамен ГОСТ 3225-46.

4. Ссылочные нормативно-технические документы:

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана? Номер пункта

ссылка ?

??????????????????????????????????????????????????????????????????

ГОСТ 398-96 ?2; 5

5. Ограничение срока действия снято по Протоколу N 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).

6. Переиздание (май 1998 г.) с Изменениями N 1, 2, утвержденными в июле 1984 г., июне 1988 г. (ИУС 11-84, 9-88).

1. Настоящий стандарт распространяется на черновые бандажи для колесных пар локомотивов и устанавливает их типы и размеры.

2. Бандажи должны изготовляться двух типов - с гребнем и без гребня. Размеры бандажа с гребнем должны соответствовать приведенным на черт. 1 и в табл. 1 и 2, бандажа без гребня - на черт. 2 и в табл. 3 и 4.

Допускаются:

на внутренней боковой поверхности бандажа уклоны от 0° до 1° и на наружной - до 30' с соответствующим увеличением ширины;

допуск овальности бандажа по кругу катания - 2 мм (полуразность диаметров);

разнотолщинность бандажа - не более 3 мм;

изготовление бандажей внутренним диаметром d = 1690 мм с предельным отклонением минус 8 мм;

изготовление бандажей внутренними диаметрами d от 1060 до 1690 мм с предельным отклонением минус 6 мм;

притупление углов профиля по кругу катания в виде скруглений радиусом не более 6 мм или фасок того же размера, по внутреннему диаметру - не более 1 мм.

(Измененная редакция, Изм. N 1, 2).

3. Ширина бандажа должна проверяться вне мест расположения знаков маркировки на расстоянии не менее 100 мм от ее крайних знаков.

4. Масса бандажей определена расчетом по номинальным размерам с учетом среднего поля допусков при плотности стали 7,85 г/см3.

5. Технические условия - по ГОСТ 398.

Черт. 1

-----------------------------------

<*> Размеры для инструмента.

<**> Размеры для справок.

Таблица 1

мм

??????????????????????????????????????????????????????????????????

Толщина ? Номинальные размеры чернового бандажа

обработанного?

бандажа ?????????????????????????????????????????????????????

? Н ? h ? h ? h

? ? ? 1 ? 2

??????????????????????????????????????????????????????????????????

75 ?83 ?111 ?76,2 ?82

80 ?88 ?116 ?81,2 ?87

90 ?98 ?126 ?91,2 ?97

Таблица 2

Размеры, мм

??????????????????????????????????????????????????????????????????

Внутренний? Диаметр по кругу ? Масса ? Диаметр по кругу ?Масса

диаметр ? катания ?чернового? катания ?чер-

чернового ? ?бандажа, ? ?ново-

бандажа d ????????????????????? кг ?????????????????????го

?в черно- ?в чисто-? ?в черно- ?в чисто-?бан-

?вом виде D?вом виде? ?вом виде D?вом виде?дажа,

? ? ? ? ? ?кг

????????????????????????????????????????????????????????

? при толщине чернового бандажа Н

????????????????????????????????????????????????????????

? 83 ? 98

??????????????????????????????????????????????????????????????????

1690 ?1856 ?1850 ?586 ?- ?- ?-

1340 ?1506 ?1500 ?470 ?- ?- ?-

1240 ?1406 ?1400 ?438 ?- ?- ?-

1160 ?1326 ?1320 ?411 ?1356 ?1350 ?483

1090 ?1256 ?1250 ?388 ?- ?- ?-

1060 ?1226 ?1220 ?378 ?1256 ?1250 ?445

1010 ?- ?- ?- ?1206 ?1200 ?426

890 ?1056 ?1050 ?322 ?(1066) ?(1060) ?(341)

790 ?956 ?950 ?289 ?- ?- ?-

740 ?906 ?900 ?273 ?- ?- ?-

690 ?856 ?850 ?256 ?- ?- ?-

620 ?786 ?780 ?233 ?- ?- ?-

Примечание. Размер, указанный в скобках, применяют при толщине бандажа Н = 88 мм.

Пример условного обозначения чернового бандажа с гребнем: внутренним диаметром d = 790 мм, шириной 143 мм, толщиной Н = 83 мм и марки 2 по ГОСТ 398:

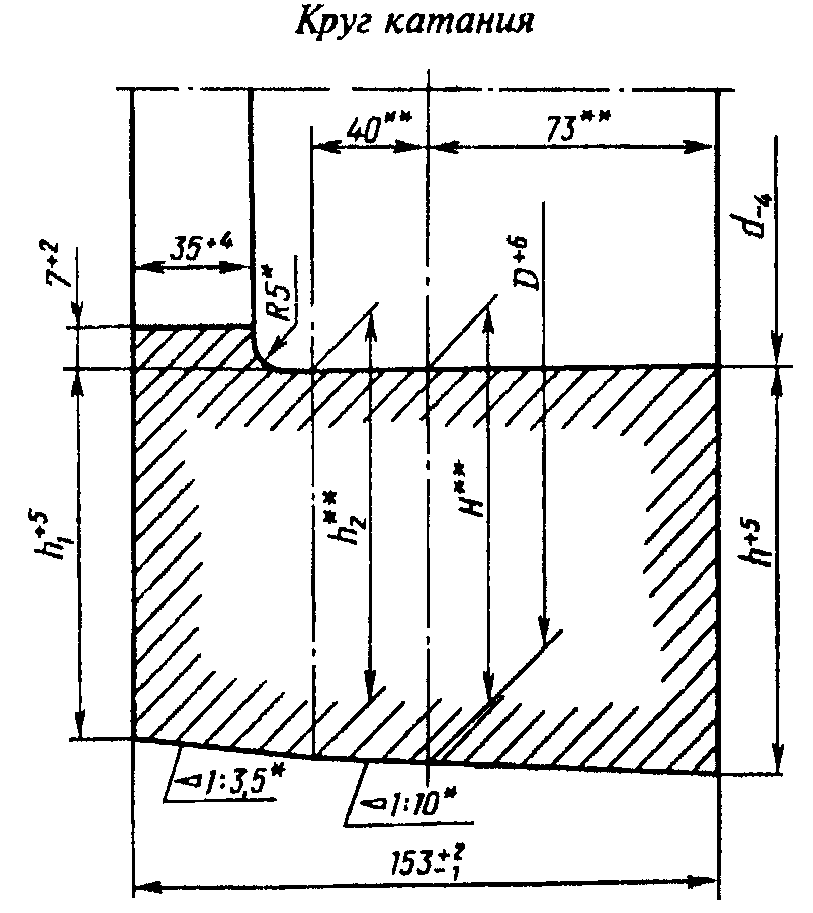

Бандаж без гребня

-----------------------------------

<*> Размеры для инструмента.

<**> Размеры для справок.

Черт. 2

Таблица 3

мм

??????????????????????????????????????????????????????????????????

Толщина ? Номинальные размеры чернового бандажа

обработанного?????????????????????????????????????????????????????

бандажа ? Н ? h ? h ? h

? ? ? 1 ? 2

??????????????????????????????????????????????????????????????????

75 ?83 ?86,7 ?75,3 ?81

80 ?88 ?91,7 ?80,3 ?86

90 ?98 ?101,7 ?90,3 ?96

Таблица 4

Размеры, мм

??????????????????????????????????????????????????????????????????

Внутренний? Диаметр по кругу ? Масса ? Диаметр по кругу ?Масса

диаметр ? катания ?чернового? катания ?чер-

чернового ? ?бандажа, ? ?ново-

бандажа d ????????????????????? кг ?????????????????????го

?в черно- ?в чисто-? ?в черно- ?в чисто-?бан-

?вом виде D?вом виде? ?вом виде D?вом виде?дажа,

? ? ? ? ? ?кг

????????????????????????????????????????????????????????

? при толщине чернового бандажа Н

????????????????????????????????????????????????????????

? 83 ? 98

??????????????????????????????????????????????????????????????????

1690 ?1856 ?1850 ?582 ?- ?- ?-

1340 ?1506 ?1500 ?467 ?- ?- ?-

1160 ?1326 ?1320 ?408 ?- ?- ?-

1060 ?- ?- ?- ?1256 ?1250 ?445

890 ?1056 ?1050 ?319 ?(1066) ?(1060) ?(339)

Примечание. Размер, указанный в скобках, применяют при толщине бандажа Н = 88 мм.

Пример условного обозначения чернового бандажа без гребня: внутренним диаметром d = 890 мм, шириной 153 мм, толщиной Н = 83 мм и марки 2 по ГОСТ 398:
