Название документа
"ГОСТ 27590-88. Подогреватели водо-водяные систем теплоснабжения. Общие технические условия"
(утв. Постановлением Госстандарта СССР от 18.02.1988 N 279)

"ГОСТ 27590-88. Подогреватели водо-водяные систем теплоснабжения. Общие технические условия"
(утв. Постановлением Госстандарта СССР от 18.02.1988 N 279)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 18 февраля 1988 г. N 279
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПОДОГРЕВАТЕЛИ ВОДО-ВОДЯНЫЕ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Water heaters for heat supply systems.
General specifications
ГОСТ 27590-88
Группа Е26
ОКП 49 3317
Срок действия
с 1 января 1989 года
до 1 января 1994 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.
Исполнители: Д.Д. Дорофеев (руководитель темы), канд. техн. наук; С.Н. Трифонова; В.И. Гомон, канд. техн. наук; Н.М. Степин; Д.Б. Шамсутдинова; А.М. Соковиков, канд. техн. наук; Н.И. Серегина.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 18.02.1988 N 279.
3. Срок проверки - 1994 г.; периодичность проверки - 5 лет.
4. Введен впервые.
5. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
С 1 сентября 2006 года Приказом Ростехрегулирования от
22.06.2006 N 118-ст введен в действие ГОСТ 2.601-2006.
ГОСТ 2.601-68 ?2.3.1
ГОСТ 9.032-74 ?2.5.2
ГОСТ 9.104-79 ?2.5.2
ГОСТ 9.306-85 ?2.5.5
ИС NORMPROD: примечание.
Взамен ГОСТ 9.401-79 Постановлением Госстандарта СССР от
21.03.1989 N 575 с 1 июля 1990 года введен в действие
ГОСТ 9.401-89.
ГОСТ 9.401-79 ?2.5.4
ГОСТ 9.402-80 ?2.5.1
ГОСТ 12.2.003-74 ?2.6.1
ГОСТ 12.2.049-80 ?2.6.1
ИС NORMPROD: примечание.
Взамен ГОСТ 494-76 Постановлением Госстандарта СССР от
18.06.1990 N 1616 с 1 января 1992 года введен в действие
ГОСТ 494-90.
ГОСТ 494-76 ?2.2.2
ГОСТ 2991-85 ?2.5.9, 2.5.10
ИС NORMPROD: примечание.
Взамен ГОСТ 5494-71 Постановлением Госстандарта РФ от
26.03.1996 N 204 с 1 января 1997 года введен в действие
ГОСТ 5494-95.
ГОСТ 5494-71 ?2.5.3
ГОСТ 5631-79 ?2.5.2
ГОСТ 9109-81 ?2.5.4
ГОСТ 10144-74 ?2.5.4
ИС NORMPROD: примечание.
Взамен ГОСТ 10198-78 Постановлением Госстандарта СССР от
13.03.1991 N 249 с 1 января 1993 года введен в действие
ГОСТ 10198-91.
ГОСТ 10198-78 ?2.5.9, 2.5.10
ГОСТ 10877-76 ?2.5.6
ГОСТ 12971-67 ?2.4.1
ГОСТ 13345-85 ?2.4.1
ГОСТ 14192-77 ?2.4.2, 2.4.3
ГОСТ 15150-69 ?Вводная часть, 1.3,
?1.4, 5.1, 5.3
ГОСТ 15846-79 ?2.5.10
ГОСТ 17711-80 ?2.2.3
ГОСТ 21646-76 ?2.2.2
ГОСТ 21929-76 ?2.5.8, 2.5.10
ГОСТ 23170-78 ?5.1
ГОСТ 23238-78 ?2.5.8
ГОСТ 23711-79 ?4.8
ГОСТ 25129-82 ?2.5.2
Настоящий стандарт распространяется на горизонтальные водо-водяные секционные подогреватели для систем отопления и горячего водоснабжения (далее - подогреватели), состоящие из секции кожухотрубчатого типа с трубной системой из прямых гладких или профилированных труб и блоком опорных перегородок (далее - секций), соединительных калачей и переходов, изготавливаемые для нужд народного хозяйства и экспорта.
Стандарт не распространяется на пластинчатые водо-водяные подогреватели.
Виды климатического исполнения подогревателей по ГОСТ 15150-69.
У3 - для народного хозяйства страны;
У4, Т4, ТВ4 и ТС4 - для экспорта.
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Типы подогревателей и их сборочных единиц (секций, соединительных калачей и переходов), а также параметры рабочей среды, устанавливаемые настоящим стандартом, должны соответствовать приведенным в табл. 1 и на черт. 1 - 4.
Таблица 1
Типы подогревателей и секций
(Рабочие параметры сред: условное давление - 1,0 и 1,6 МПа;
температура греющей среды - 150 °C, не более)
??????????????????????????????????????????????????????????????????
Тип ? Тип секции ? Тип трубной ?Область ? Схема
подогре-? ? системы секции ?приме- ? потоков
вателя ?????????????????????????????????????нения ?рабочих сред
<*> ?наимено- ?обо- ?наименование?обо- ? ?
?вание ?зна- ? ?зна- ? ?
? ?чение? ?чение? ?
??????????????????????????????????????????????????????????????????
Разъем- ? Без ком- ?РГ, ?Исполнение 1? Г ? Горячее? Нагреваемая
ный ?пенсатора ?РП ?I ступень - ? ?водо- ?среда
?теплового ? ?с 01.01.1989? ?снабже- ?в трубках
?расширения? ? ? ?ние ?
?????????????????? ? ??????????????????????
? С компен-?РГК, ?Из гладких ? ? Отопле-? Нагреваемая
?сатором ?РПК ?труб наруж- ? ?ние ?среда
?теплового ? ?ным диамет- ? ? ?в межтрубном
?расширения? ?ром 16,0 мм ? ? ?пространстве
?????????????????????????? ????????????????????????????
Сварной ? Без ком- ?СГ, ?Исполнение 2? П ? Горячее? Нагревае-
?пенсатора ?СП ?II ступень -? ?водо- ?мая среда
?теплового ? ?с 01.01.1992? ?снабже- ?в трубках
?расширения? ? ? ?ние ?
?????????????????? ? ??????????????????????
? С компен-?СГК, ?Из профили- ? ? Отопле-? Нагреваемая
?сатором ?СПК ?рованных ? ?ние ?среда
?теплового ? ?труб наруж- ? ? ?в межтрубном
?расширения? ?ным диамет- ? ? ?пространстве
? ? ?ром 16,0 мм ? ? ?
--------------------------------
<*> Число секций в подогревателе устанавливает проектант объекта теплоснабжения.

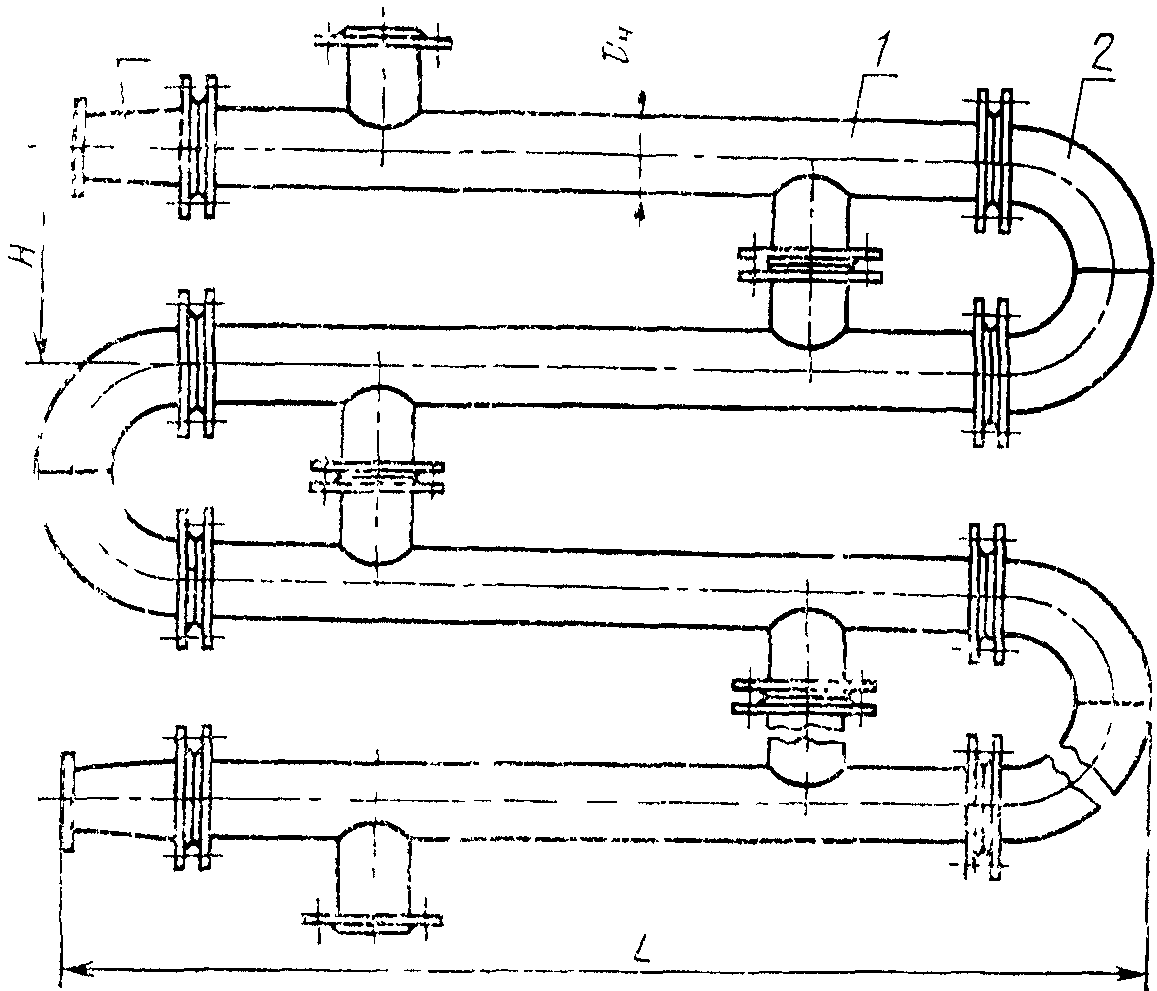

Подогреватель разъемный из секций типов РГ, РП
1 - секция типов РГ, РП; 2 - калач соединительный (черт. 9);
3 - переход (черт. 10)
Черт. 1

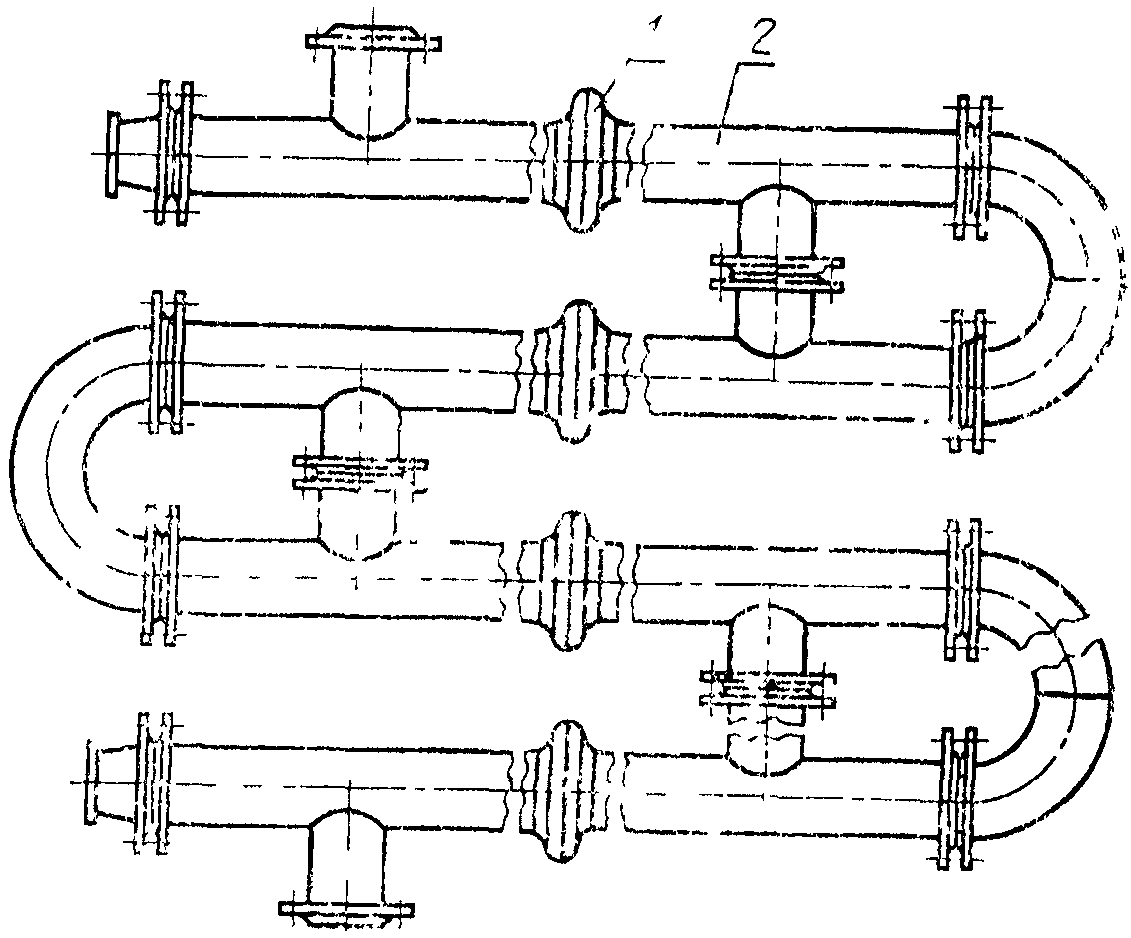

Подогреватель разъемный с компенсатором теплового расширения
из секции типов РГК, РПК
1 - компенсатор теплового расширения;
2 - секции типов РГК, РПК
Черт. 2

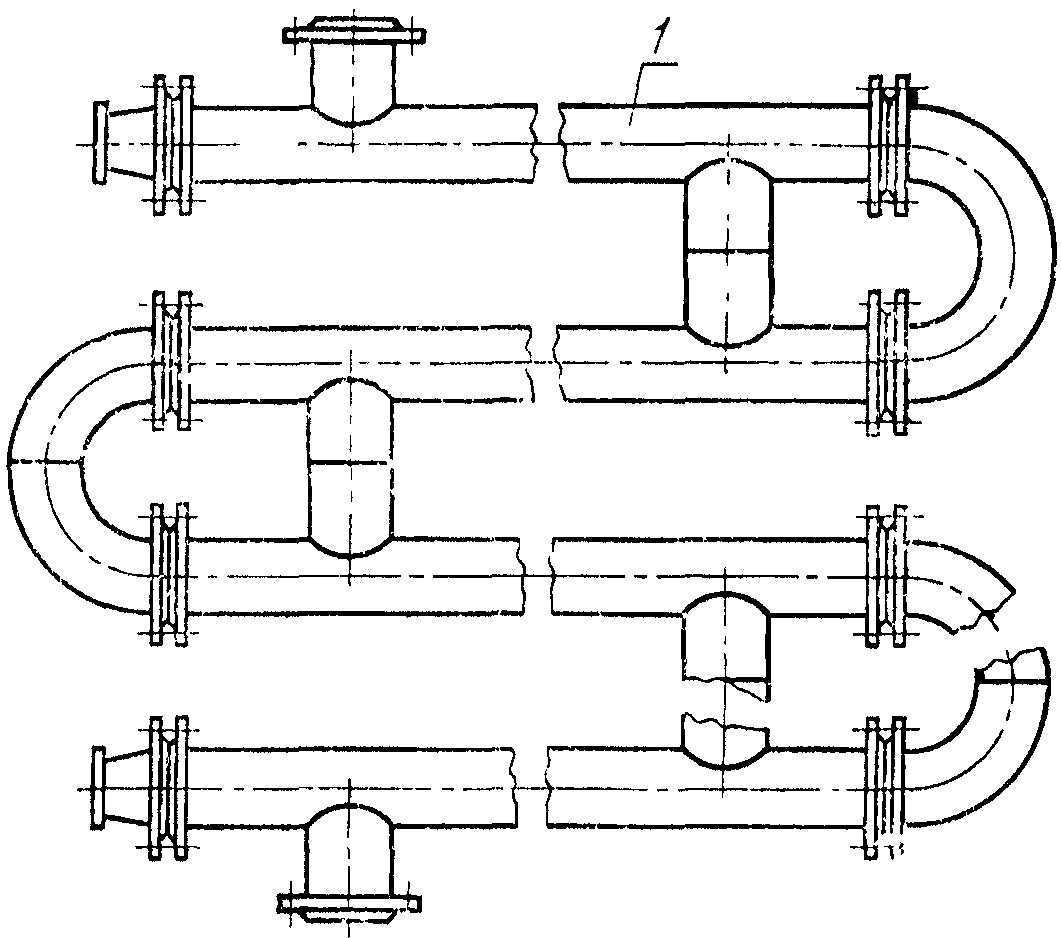

Подогреватель сварной из секций типов СГ, СП
1 - секции типов СГ, СП
Черт. 3

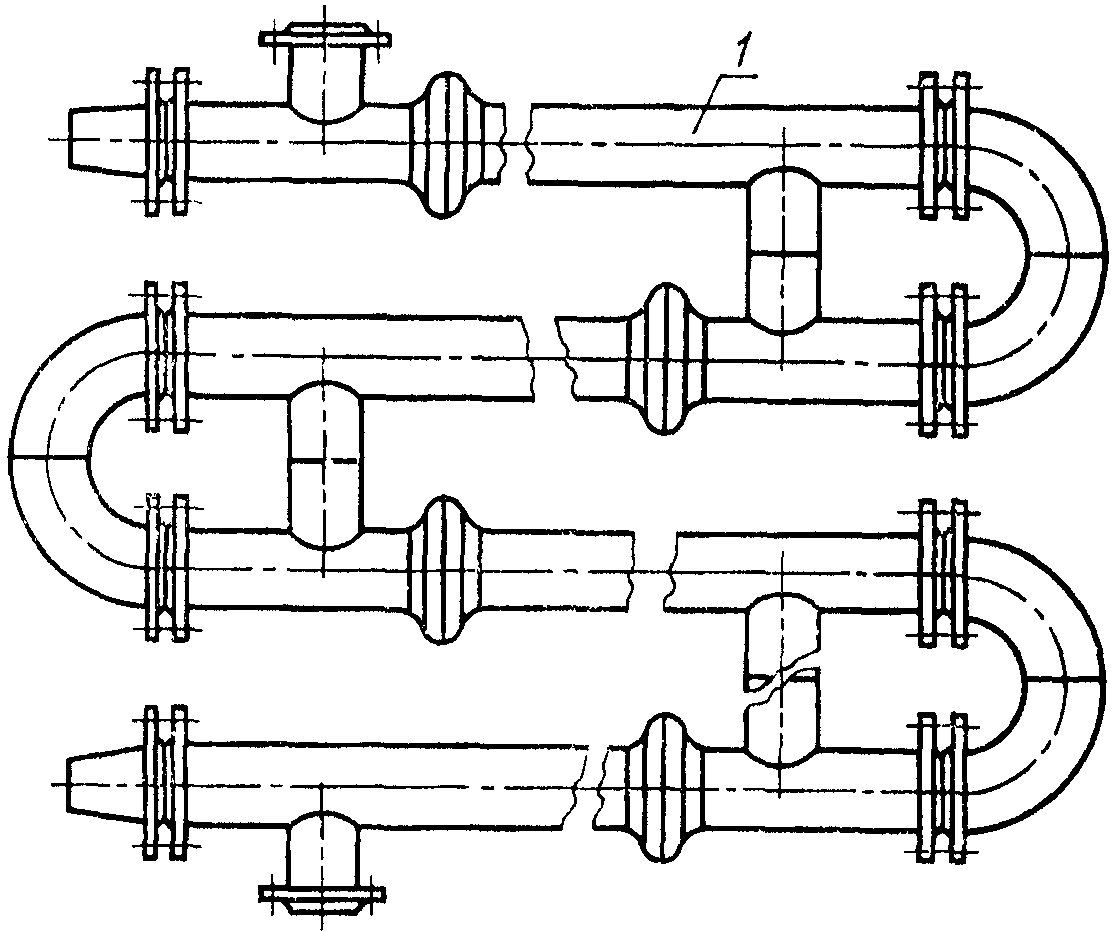

Подогреватель сварной с компенсатором теплового расширения
из секций типов СГК, СПК
1 - секция типов СГК, СПК
Черт. 4
1.2. Номинальные габаритные и присоединительные размеры подогревателей и их сборочных единиц должны соответствовать приведенным в табл. 2 и на черт. 1 - 10.
Таблица 2
Номинальные габаритные и присоединительные размеры
подогревателей, секций,
соединительных калачей и переходов
Размеры, мм, не более
??????????????????????????????????????????????????????????????????
Наружный? D ?D ?D ? d ?d ? H ? h ? L ? L ? L ?L
диаметр ? ? 1 ? 2 ? ? н ? ? ? ? 1 ? 2 ? 3
корпуса ? ? ? ? ? ? ? ? ? ??????????????
секции ? ? ? ? ? ? ? ? ? ? Исполнение ?
D ? ? ? ? ? ? ? ? ? ? по черт. 9 ?
н ? ? ? ? ? ? ? ? ? ??????????????
? ? ? ? ? ? ? ? ? ? 1 ? 2 ? 3 ?
??????????????????????????????????????????????????????????????????
57 ?160?45 ?145?145?45 ?200?100?2225; ?2000;?133 ? - ?146?70
? ? ? ? ? ? ? ?4225 ?4000 ? ? ? ?
76 ?180?57 ?160?160?57 ?200?100?2265; ? ?143 ? - ?178?80
? ? ? ? ? ? ? ?4265 ? ? ? ? ?
89 ?195?76 ?180?180?76 ?240?120?2320; ? ?170 ? - ?217?85
? ? ? ? ? ? ? ?4320 ? ? ? ? ?
114 ?215?89 ?195?195?89 ?300?150?2350; ? ?210 ? - ?250?90
? ? ? ? ? ? ? ?4350 ? ? ? ? ?
168 ?280?114?215?245?133?400?200?2490; ? ?310 ? - ?340?140
? ? ? ? ? ? ? ?4490 ? ? ? ? ?
219 ?335?168?280?280?168?500?250?2610; ? ?415 ?415?450?150
? ? ? ? ? ? ? ?4610 ? ? ? ? ?
273 ?390?219?335?335?219?600?300?2800: ? ?512 ?512?600?190
? ? ? ? ? ? ? ?4800 ? ? ? ? ?
325 ?440?219?335?390?273?600?300?2800; ? ?600 ?600?600?190
? ? ? ? ? ? ? ?4800 ? ? ? ? ?
Секция разъемная типов РГ, РП
Черт. 5
Секция разъемная с компенсатором теплового расширения
типов РГК, РПК
Черт. 6
Секция сварная с компенсатором теплового расширения
типов СГК, СПК
Черт. 7
Секция сварная типов СГ, СП
Черт. 8

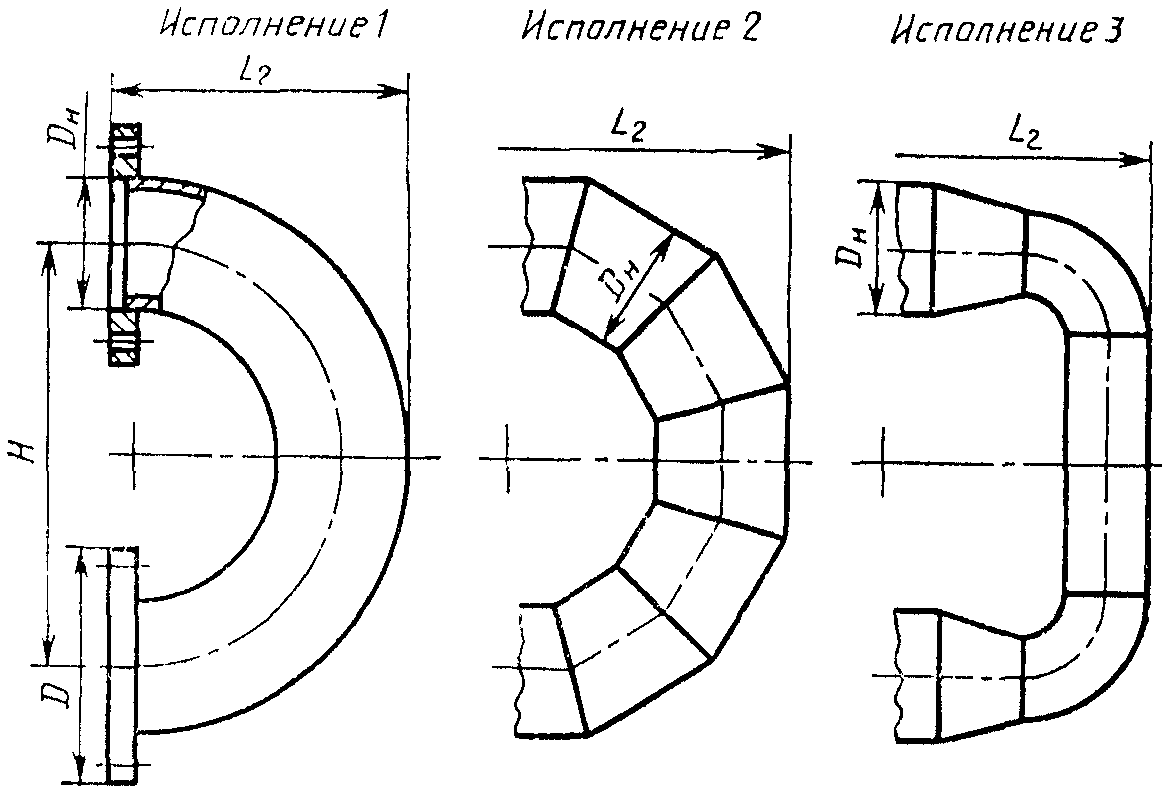

Калач соединительный
Черт. 9
Переход
Черт. 10
1.3. Условное обозначение подогревателя должно приниматься согласно следующей схеме:
ПОДОГРЕВАТЕЛЬ ВОДО-ВОДЯНОЙ ПВ x L - - XXX - Z - И
??? ??? ??? ??? ??? ??? ???
Обозначение ? ? ? ? ? ? ?
?????????????????????????????????? ? ? ? ? ? ?
Наружный диаметр корпуса секции, мм ? ? ? ? ? ?
?????????????????????????????????????? ? ? ? ? ?
Длина секции, м ? ? ? ? ?
??????????????????????????????????????????? ? ? ? ?
Условное давление среды, МПа ? ? ? ?
???????????????????????????????????????????????? ? ? ?
Тип секции по табл. 1 ? ? ?
?????????????????????????????????????????????????????? ? ?
Число секций в подогревателе, шт. ? ?
??????????????????????????????????????????????????????????? ?
Вид климатического исполнения по ГОСТ 15150-69 ?
???????????????????????????????????????????????????????????????
Пример условного обозначения подогревателя разъемного типа, с наружным диаметром корпуса секции 219 мм, длиной секции 4 м, без компенсатора теплового расширения, на условное давление 1,0 МПа, с трубной системой из гладких труб из пяти секций, климатического исполнения У3:
ПВ 219 x 4 - 1,0-РГ-5-У3 ГОСТ 27590-88.
То же, с компенсатором теплового расширения, трубной системой из профилированных труб, климатического исполнения ТС4:
ПВ 219 x 4 - 1,0-РПК-5-ТС4 ГОСТ 27590-88.
1.4. Условное обозначение секции - по следующей схеме:
СЕКЦИЯ x L - - XXX - Q - И
??? ??? ??? ??? ??? ???
Наружный диаметр корпуса секции, мм ? ? ? ? ? ?
?????????????????????????????????????? ? ? ? ? ?
Длина секции, м ? ? ? ? ?
??????????????????????????????????????????? ? ? ? ?
Условное давление рабочей среды, МПа ? ? ? ?
??????????????????????????????????????????????? ? ? ?
Тип секции по табл. 1 ? ? ?
????????????????????????????????????????????????????? ? ?
Расчетный тепловой поток секции, кВт ? ?
?????????????????????????????????????????????????????????? ?
Вид климатического исполнения по ГОСТ 15150-69 ?
??????????????????????????????????????????????????????????????
Пример условного обозначения секции с наружным диаметром корпуса 114 мм, длиной 4 м, на условное давление 1,6 МПа, сварного типа, с компенсатором теплового расширения, с трубной системой из гладких труб, с расчетным тепловым потоком 74,9 кВт, климатического исполнения Т4:
СЕКЦИЯ 114 x 4 - 1,6-СГК-74,9-Т4 ГОСТ 27590-88.
То же, с трубной системой из профилированных труб, с расчетным тепловым потоком 114,3 кВт, климатического исполнения УЗ:
СЕКЦИЯ 114 x 4 - 1,6-СПК-114,3-У3 ГОСТ 27590-88.
1.5. При поставке подогревателей россыпью соединительным калачам и переходам присваивают отдельные обозначения.
1.5.1. Условное обозначение соединительного калача должно включать:
наружный диаметр, мм;
межосевое расстояние, мм;
исполнение согласно черт. 9.
Пример условного обозначения соединительного калача с наружным диаметром 159 мм, исполнения 2:
КАЛАЧ 159 - 2 ГОСТ 27590-88.
1.5.2. Условное обозначение перехода должно включать:
наружные диаметры торцов, мм;
исполнение согласно черт. 10.
Пример условного обозначения перехода с наружными диаметрами торцов 114 x 89, исполнения 1:
ПЕРЕХОД 114 x 89 - 1 ГОСТ 27590-88.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Характеристики подогревателей
2.1.1. Все подогреватели (секции) должны изготавливаться с блоком опорных перегородок по согласованной и утвержденной в установленном порядке конструкторской документации, разработанной в соответствии с требованиями настоящего стандарта и "Правил устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденных Госгортехнадзором СССР.
Подогреватели, изготавливаемые для экспорта, должны соответствовать требованиям настоящего стандарта и заказа-наряда внешнеторговых организаций.
2.1.2. Основные характеристики подогревателей должны соответствовать приведенным в табл. 3.
Таблица 3
Основные характеристики подогревателей
??????????????????????????????????????????????????????????????????????????????????????????????
Наруж-? Тепловой поток, кВт, ?Гидравлическое ?поверх- ?Коли-? Масса <**>, кг
ный ? секции длиной ?сопротивление <*>, МПа,?ность ?чест-?
диа- ? ?не более, секции длиной?нагрева, ?во ?
метр ?????????????????????????????????????????????????м2, секции ?тру- ??????????????????????
кор- ?трубная ?трубная ?трубная ?трубная ?длиной ?бок ? секции ?ка- ?пе-
пуса ?система ?система ?система из ?система из ? ?в ? длиной ?лача?ре-
сек- ?из гладких ?из профи- ?гладких ?профилиро- ? ?сек- ? ? ?хода
ции, ?труб ?лированных ?труб (ис- ?ванных труб? ?ции, ? ? ?
мм ?(исполне- ?труб (ис- ?полнение 1)?(исполне- ? ?шт. ? ? ?
?ние 1) ?полнение 2)? ?ние 2) ? ? ? ? ?
????????????????????????????????????????????????????????????? ????????????? ?
? 2 м ? 4 м ? 2 м ? 4 м ? 2 м ? 4 м ? 2 м ? 4 м ? 2 м ? 4 м ? ? 2 м ? 4 м ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
57 ?7,9 ?17,6 ?10,5 ?23,5 ?0,004?0,006?0,008?0,014?0,37 ?0,75 ? 4 ?23,5 ?37,0 ?8,6 ?5,5
? ? ? ? ?-----?-----?-----?-----? ? ? ? ?---- ? ?
? ? ? ? ?0,007?0,009?0,008?0,010? ? ? ? ?38,4 ? ?
??????????????????????????????? ? ? ? ????????????????????????????????????????
76 ?13,1 ?28,3 ?17,5 ?37,7 ? ? ? ? ?0,65 ?1,32 ? 7 ?32,5 ?52,4 ?10,9?6,8
? ? ? ? ? ? ? ? ? ? ? ? ?---- ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?53,8 ? ?
??????????????????????????????? ? ? ? ????????????????????????????????????????
89 ?18,2 ?40,7 ?24,3 ?54,3 ? ? ? ? ?0,93 ?1,88 ? 10 ?40,0 ?64,2 ?13,2?8,2
? ? ? ? ? ? ? ? ? ? ? ? ?---- ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?65,9 ? ?
??????????????????????????????? ? ? ? ????????????????????????????????????????
114 ?39,9 ?85,7 ?53,2 ?114,3? ? ? ? ?1,79 ?3,58 ? 19 ?58,0 ?97,1 ?17,7?10,5
? ? ? ? ? ? ? ? ? ? ? ? ?---- ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?98,9 ? ?
??????????????????????????????? ? ? ? ????????????????????????????????????????
168 ?74,4 ?147,5?93,9 ?196,7? ? ? ? ?3,49 ?6,98 ? 37 ?113,0?193,8?32,8?17,4
? ? ? ? ? ? ? ? ? ? ? ? ?-----? ?
? ? ? ? ? ? ? ? ? ? ? ? ?194,7? ?
??????????????????????????????? ? ? ? ????????????????????????????????????????
219 ?113,4?238,4?151,2?317,9? ? ? ? ?5,75 ?11,51? 61 ?173,0?301,3?54,3?26,0
? ? ? ? ? ? ? ? ? ? ? ? ?-----? ?
? ? ? ? ? ? ? ? ? ? ? ? ?305,9? ?
??????????????????????????????? ? ? ? ????????????????????????????????????????
273 ?236,0?479,1?314,7?638,8? ? ? ? ?10,28?20,56? 109 ?262,0?461,7?81,4?35,0
? ? ? ? ? ? ? ? ? ? ? ? ?-----? ?
? ? ? ? ? ? ? ? ? ? ? ? ?465,2? ?
??????????????????????????????? ? ? ? ????????????????????????????????????????
325 ?302,1?632,4?402,8?843,3? ? ? ? ?14,24?28,49? 151 ?338,0?594,4?97,3?43,0
? ? ? ? ? ? ? ? ? ? ? ? ?-----? ?
? ? ? ? ? ? ? ? ? ? ? ? ?598,6? ?
--------------------------------
<*> В числителе приведено значение гидравлического сопротивления внутренней полости трубной системы секции, в знаменателе - межтрубного пространства секции.
<**> В числителе приведено значение массы секции без компенсатора теплового расширения, в знаменателе - при его наличии.
Примечание. Тепловой поток секций определен при следующих условиях: скорость нагреваемой среды в трубках - 1 м/с; расход среды в трубном пространстве равен расходу среды в межтрубном пространстве; перепад температур в подогревателе по нагреваемой и греющей среде - 45 °C; среднелогарифмический температурный перепад - 10 °C.
2.1.3. Подогреватели должны иметь следующие показатели надежности:
полный назначенный срок службы - не менее 15 лет;
средний срок службы между капитальными ремонтами - не менее 5 лет;
установленная безотказная наработка - не менее 8000 ч.
2.2. Требования к материалам
2.2.1. Детали и сборочные единицы секций и подогревателей должны изготавливаться из материалов и полуфабрикатов, предусмотренных "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденными Госгортехнадзором СССР и указанных в конструкторской документации.
ИС NORMPROD: примечание.
Взамен ГОСТ 494-76 Постановлением Госстандарта СССР от 18.06.1990 N 1616 с 1 января 1992 года введен в действие ГОСТ 494-90.
2.2.2. Трубная система секций (исполнение 1 и 2) должна изготавливаться из латуни марки Л68 или ЛО 70-1 по ГОСТ 21646-76 или Л68 по ГОСТ 494-76.
2.2.3. Опорные перегородки секций должны изготавливаться из латуни марки ЛЦ40Сд по ГОСТ 17711-80.
2.3. Комплектность
2.3.1. В комплект подогревателя должны входить:
секции,
переходы и калачи с крепежными изделиями и паронитовыми прокладками,
ИС NORMPROD: примечание.
С 1 сентября 2006 года Приказом Ростехрегулирования от 22.06.2006 N 118-ст введен в действие ГОСТ 2.601-2006.
паспорт по ГОСТ 2.601-68.
По требованию заказчика в комплект подогревателя могут входить ответные фланцы.
2.3.2. Комплектность подогревателя для экспорта должна соответствовать требованиям заказа-наряда внешнеторговых организаций.
2.4. Маркировка
2.4.1. Каждый подогреватель (секцию) снабжают фирменной табличкой по ГОСТ 12971-67 из белой жести по ГОСТ 13345-85, на которой должны быть нанесены следующие данные:
наименование предприятия-изготовителя;
наименование изделия и его обозначение;
давление условное и давление гидроиспытаний, МПа (кгс/см2);
максимальная температура греющей среды, °C;
заводской номер, год выпуска.
На подогревателях для экспорта, кроме основной таблички, должна быть прикреплена табличка "Сделано в СССР".
Маркировку наносят ударным способом металлическими клеймами или травлением. Места установок табличек должны быть указаны в конструкторской документации.
2.4.2. Транспортная маркировка подогревателей - по ГОСТ 14192-77.
2.4.3. Транспортная маркировка подогревателей для экспорта должна соответствовать ГОСТ 14192-77 и заказу-наряду внешнеторговых организаций.
2.5. Окраска, консервация и упаковка
2.5.1. Подготовка наружных поверхностей подогревателя перед окраской - по ГОСТ 9.402-80.
2.5.2. Подогреватели (секции) должны быть окрашены с наружной стороны лаком БТ-577 по ГОСТ 5631-79 или грунтовкой ГФ 21 по ГОСТ 25129-82.
Качество окраски должно соответствовать VII классу по ГОСТ 9.032-74, а по условиям эксплуатации - группе У3 по ГОСТ 9.104-79.
ИС NORMPROD: примечание.
Взамен ГОСТ 5494-71 Постановлением Госстандарта РФ от 26.03.1996 N 204 с 1 января 1997 года введен в действие ГОСТ 5494-95.
2.5.3. Окраску подогревателей, экспортируемых в районы с умеренным климатом, производят в два слоя лаком БТ-577 с добавлением 20% алюминиевой пудры по ГОСТ 5494-71.
ИС NORMPROD: примечание.
Взамен ГОСТ 9.401-79 Постановлением Госстандарта СССР от 21.03.1989 N 575 с 1 июля 1990 года введен в действие ГОСТ 9.401-89.
2.5.4. Окраску подогревателей, экспортируемых в страны с тропическим климатом, производят грунтом ФЛ-03К по ГОСТ 9109-81 методом распыления с последующей сушкой, затем наносятся 3 - 5 слоев эмали марки ХВ-124 или ХВ-125 по ГОСТ 10144-74 с промежуточной сушкой. Допускается применение других лакокрасочных покрытий, соответствующих по устойчивости к атмосферным воздействиям первой группе покрытий по ГОСТ 9.401-79.
2.5.5. Для стран с тропическим климатом крепежные изделия должны быть кадмированы согласно "Кд 10.ХР" по ГОСТ 9.306-85.
2.5.6. Подогреватели, изготавливаемые для экспорта, подвергают консервации путем покрытия механически обработанных поверхностей консервационной смазкой К-17 по ГОСТ 10877-76. Срок действия консервации - 3 года. По истечении указанного срока изделие подлежит переконсервации.
2.5.7. Техническая и товаросопроводительная документация подогревателей, изготавливаемых на экспорт, должна соответствовать требованиям заказа-наряда внешнеторговых организаций.
2.5.8. Подогреватели (секции) для народного хозяйства упаковывают в транспортные пакеты, сформированные из отдельных подогревателей (секций) согласно ГОСТ 21929-76 и ГОСТ 23238-78.
Масса транспортного пакета должна быть от 500 до 5000 кг.
2.5.9. Упаковка подогревателей для экспорта - в соответствии с требованиями заказа-наряда внешнеторговых организаций.
ИС NORMPROD: примечание.
Взамен ГОСТ 10198-78 Постановлением Госстандарта СССР от 13.03.1991 N 249 с 1 января 1993 года введен в действие ГОСТ 10198-91.
Подогреватели (секции) должны быть упакованы в деревянные ящики типа III-1, III-2 по ГОСТ 2991-85 или типа III-1, V-1 по ГОСТ 10198-78.
2.5.10. Для районов Крайнего Севера и труднодоступных районов упаковку подогревателей с диаметром секции от 57 до 114 мм включительно производят в соответствии с ГОСТ 15846-79 в ящики типа III-1, III-2 по ГОСТ 2991-85 или III-1, V-1 по ГОСТ 10198-78.
В указанные районы допускается отправлять подогреватели на брусьях-полозьях или упакованными в транспортные пакеты согласно ГОСТ 21929-76.
2.5.11. Перед отправкой открытые патрубки и штуцеры должны быть заглушены.
2.5.12. Техническая и товаросопроводительная документация должна быть уложена в первое упаковочное место, на котором должна быть надпись "Техническая документация здесь". Упаковочные листы вкладываются в каждое отгрузочное место.
2.5.13. Техническую документацию на подогреватели, отправляемые на брусьях-полозьях или в неупакованном виде, пересылают потребителю по почте.
2.6. Требования безопасности
2.6.1. Конструкция подогревателей (секций) должна обеспечивать выполнение требований безопасности, предусмотренных ГОСТ 12.2.049-80, ГОСТ 12.2.003-74 и инструкций по технике безопасности.
2.6.2. Подогреватели должны быть теплоизолированы согласно требованиям "Правил эксплуатации теплоиспользующих установок и тепловых сетей", утвержденных Госгортехнадзором СССР.
3. ПРИЕМКА
3.1. Подогреватели (секции) подвергают приемосдаточным, периодическим и типовым испытаниям. Объем испытаний - в соответствии с табл. 4.
Таблица 4
Виды и объем испытаний подогревателей
??????????????????????????????????????????????????????????????????
Наименование испытаний ? Номер ? Виды испытаний
? пункта, ??????????????????????????????
? таблицы ?приемо- ?периоди- ? типовые
? ?сдаточные?ческие ?
??????????????????????????????????????????????????????????????????
1. Проверка типов, ?1.1, 1.2 ? + ? - ? -
основных номинальных ? ? ? ?
размеров подогревателей ? ? ? ?
и сборочных единиц ? ? ? ?
2. Проверка величины ? Табл. 3 ? - ? + ? +
теплового потока секции ? ? ? ?
3. Проверка гидравличес- ? Табл. 3 ? - ? + ? +
кого сопротивления ? ? ? ?
внутренней полости и ? ? ? ?
межтрубного пространства ? ? ? ?
трубной системы секции ? ? ? ?
4. Проверка на соответ- ? 2.2.1, ? + ? - ? -
ствие материалов ? 2.2.2 ? ? ?
и полуфабрикатов ? ? ? ?
требованиям стандартов ? ? ? ?
или технических условий ? ? ? ?
5. Проверка качества ? 2.1.1 ? + ? - ? -
сварных соединений ? ? ? ?
6. Гидравлические ? 2.1.1 ? + ? - ? -
испытания ? ? ? ?
7. Проверка комплектнос- ? 2.3, ? + ? - ? -
ти, правильности нанесе- ?2.4, 2.5 ? ? ?
ния маркировки, окраски, ? ? ? ?
консервации и упаковки ? ? ? ?
8. Проверка наличия ? 2.5 ? + ? - ? -
сопроводительной ? ? ? ?
документации ? ? ? ?
9. Проверка массы ? Табл. 3 ? - ? + ? +
Примечание. Знак "+" означает, что соответствующие испытания проводят, знак "-" - не проводят.
3.2. Приемосдаточным испытаниям подвергают каждый подогреватель на предприятии-изготовителе.
Подогреватели (секции), не отвечающие хотя бы одному из требований настоящего стандарта, другой нормативно-технической и конструкторской документации, возвращают на доработку и после устранения дефектов подвергают повторным приемосдаточным испытаниям. При обнаружении брака при повторных испытаниях подогреватель бракуют.
3.3. Периодические испытания проводят в эксплуатационных условиях или на испытательном стенде один раз в три года. Испытаниям подвергают один подогреватель (секцию) из типоразмерного ряда, выпускаемого предприятием-изготовителем.
Периодическим испытаниям подвергают подогреватели (секции), прошедшие приемосдаточные испытания.
3.4. Типовые испытания подогревателей проводят на одном представителе из типоразмерного ряда в эксплуатационных условиях или на испытательном стенде.
4. МЕТОДЫ ИСПЫТАНИЙ И КОНТРОЛЯ
4.1. Каждый подогреватель, секцию, переход и соединительный калач подвергают операционному контролю на соответствие рабочим чертежам.
4.2. Средства измерения геометрических размеров должны быть выбраны в соответствии с предельными отклонениями, указанными на рабочих чертежах.
4.3. Качество сварных соединений проверяют методами и в объеме, предусмотренными принятыми на предприятии-изготовителе правилами контроля сварных соединений.
4.4. Гидравлическим испытаниям подвергают каждую секцию по межтрубному пространству, калач и переход - отдельно или каждый подогреватель в сборе. Испытания проводят согласно "Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденным Госгортехнадзором СССР.
4.5. Маркировку (п. 2.4), комплектность (п. 2.3), наличие сопроводительной документации (п. 2.5.12), окраску, консервацию и упаковку (п. 2.5) на соответствие требованиям настоящего стандарта и рабочих чертежей проверяют визуальным осмотром.
4.6. Теплотехнические характеристики подогревателей (табл. 3) проверяют при проведении периодических и типовых испытаний в эксплуатационных условиях или на испытательном стенде с помощью штатных и дополнительно установленных контрольно-измерительных приборов по программе и методике, согласованной и утвержденной в установленном порядке.
4.7. Проверку подогревателей на соответствие требованиям надежности проводят по статистическим данным объектов эксплуатации.
4.8. Проверку массы сборочных единиц подогревателей проводят средствами измерений по ГОСТ 23711-79.
5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Подогреватели (секции) транспортируют любым видом транспорта в соответствии с правилами перевозки, действующими на принятом для перевозки транспорте. Условия транспортирования в части воздействия климатических факторов - 3 или 4 по ГОСТ 15150-69, в части воздействия механических факторов - условия Ж по ГОСТ 23170-78.
5.2. Погрузку и крепление изделий проводят по чертежам предприятия-изготовителя.
5.3. Хранение подогревателей (секций) согласно условиям 7 или 9 по ГОСТ 15150-69.
5.4. Подогреватели (секции), хранящиеся на открытых площадках, предохраняют от соприкасания с грунтом путем установки их на подкладки высотой не менее 200 мм.
6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
6.1. Подогреватели устанавливают в закрытом помещении и эксплуатируют при температуре окружающего воздуха свыше 0 °C.
6.2. Обслуживающий персонал должен строго соблюдать требования по режиму работы подогревателя и его безопасному обслуживанию, своевременно проверять исправность арматуры, контрольно-измерительных приборов и предохранительных устройств.
6.3. При вынужденной кратковременной остановке в работе подогревателя и дренирования трубной системы и межтрубного пространства заполнение подогревателя водой проводят только после охлаждения трубных решеток.
6.4. Не допускается проводить ремонт подогревателя и его элементов во время работы или при наличии в них давления.
7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
7.1. Предприятие-изготовитель гарантирует соответствие подогревателей (секций) требованиям настоящего стандарта при соблюдении условий транспортирования, монтажа, хранения и эксплуатации.
7.2. Гарантийный срок эксплуатации подогревателей - 24 мес с момента ввода в эксплуатацию, но не более 36 мес со дня отгрузки, а для подогревателей экспортного исполнения - с момента проследования через Государственную границу СССР.


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/24/gost_87493.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
