Название документа
"ГОСТ 5087-80. Ручки для окон и дверей. Типы и основные размеры"
(утв. Постановлением Госстроя СССР от 13.12.1979 N 243)

"ГОСТ 5087-80. Ручки для окон и дверей. Типы и основные размеры"
(утв. Постановлением Госстроя СССР от 13.12.1979 N 243)


Утвержден и введен в действие
Постановлением Госстроя СССР
от 13 декабря 1979 г. N 243
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РУЧКИ ДЛЯ ОКОН И ДВЕРЕЙ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
Window and door handles.
Types and principal dimensions
ГОСТ 5087-80
Группа Ж34
ОКП 49 820
Взамен ГОСТ 5087-72
Срок введения
1 января 1981 года
Разработан Министерством промышленности строительных материалов СССР; Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.
Исполнители: Н.А. Косарев, А.А. Зуев (руководители темы), В.А. Бондарева, Н.Н. Попкова.
Внесен Министерством промышленности строительных материалов СССР.
Член Коллегии В.И. Добужинский.
1. Настоящий стандарт распространяется на ручки-скобы и ручки-кнопки для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.
2. Типы и основные размеры ручек должны соответствовать указанным на черт. 1 - 3 и в табл. 2.
Условные обозначения типов, типоразмеров и наименования ручек, рекомендуемая область их применения приведены в табл. 1.
Таблица 1
??????????????????????????????????????????????????????????????????
Условное обо- ?Типо- ? Рекомендуемая область применения ? Номера
значение типа ?размер? ?чертежей
??????????????????????????????????????????????????????????????????
Ручки-скобы
РС ?РС 80 ? Для окон и балконных дверей жилых?1
? ?зданий ?
?РС 100? Для окон и внутренних дверей ?1
? ?зданий ?
?РС 140? Для входных дверей в квартиры и ?1
? ?внутренних дверей и окон ?
? ?общественных зданий ?
?РС 200? Для входных дверей в здания ?1
?РС 250? То же ?1
?РС 300? " ?1
?РС 350? " ?1
?РС 400? " ?1
?РС 500? " ?1
?РС 600? " ?1
Ручки-кнопки
РК1 ?- ? Для внутренних дверей жилых ?2
? ?зданий и дверей санузлов ?
РК2 ?- ? Для внутренних дверей жилых ?3
? ?зданий ?

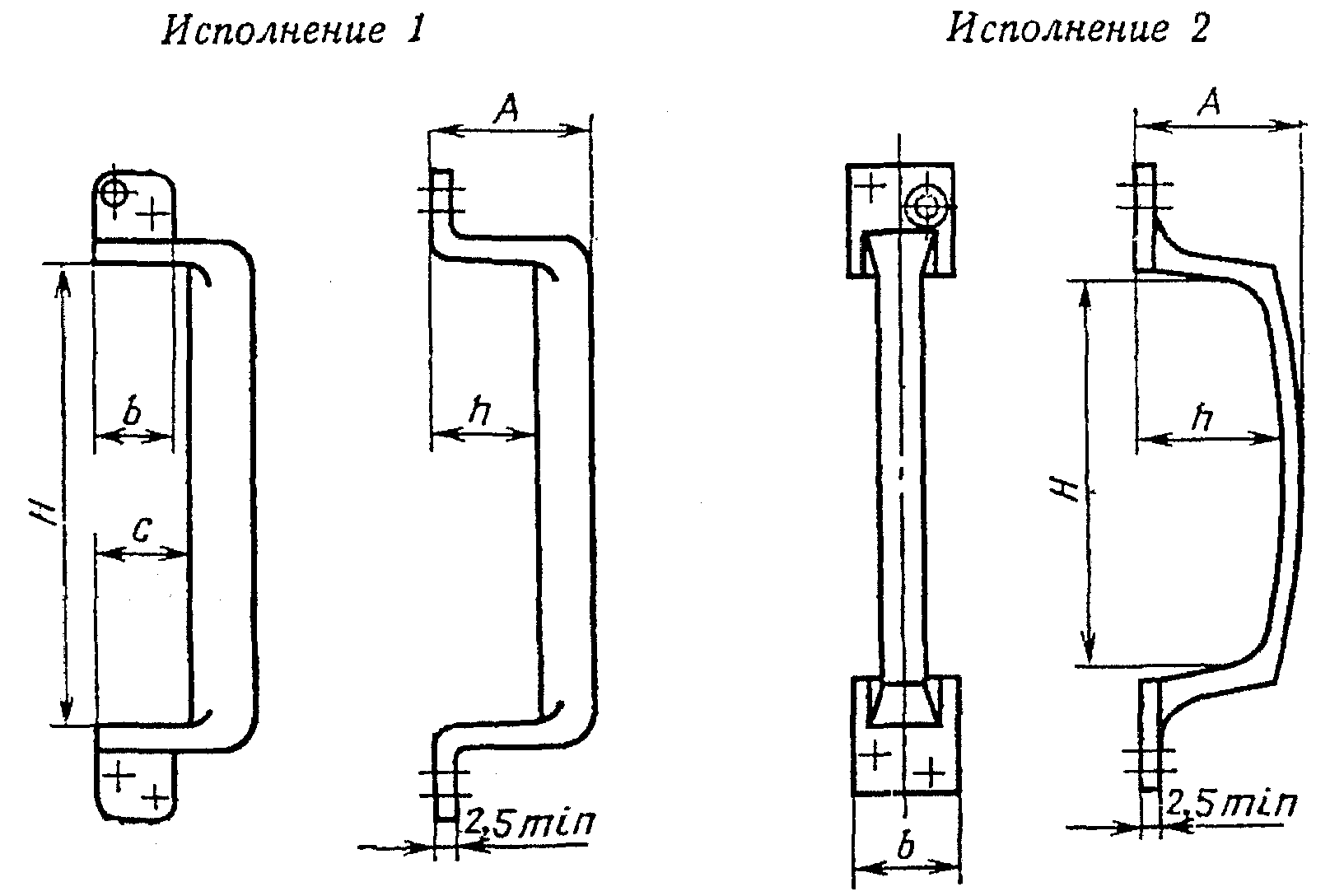

Ручка-скоба типа PC
Черт. 1
Таблица 2
ИС NORMPROD: примечание.
Взамен ГОСТ 1145-70 Постановлением Госстандарта СССР от 30.06.1980 N 3274 с 1 января 1982 года введен в действие ГОСТ 1145-80.
Размеры в мм
??????????????????????????????????????????????????????????????????
Типо- ? H ? A ? h ?С, не ?b, не? Шурупы по
размеры? ? ? ?более ?более?ГОСТ 1145-70 или
? ? ? ? ? ? ГОСТ 1146-70
? ? ? ? ? ?????????????????
? ? ? ? ? ? Размер ?Коли-
? ? ? ? ? ? ?чество
??????????????????????????????????????????????????????????????????
РС 80 ?80 +/- 5 ?35 - 48 ?25 - 35 ?30 ?35 ?А4 х 25 ?4
РС 100 ?100 +/- 5?35 - 48 ?25 - 35 ?30 ?35 ?А4 х 25 ?4
РС 140 ?140 +/- 5?Не норми-?40 - 45 ?40 ?40 ?А4 х 25 ?4
? ?руется ? ? ? ? ?
РС 200 ?200 +/- 5?То же ?Не менее?45 ?45 ?А4 х 40 ?4
? ? ?40 ? ? ? ?
РС 250 ?250 +/- 5?" ?То же ?55 ?55 ?А4 х 40 ?4 - 8
РС 300 ?300 +/- 5?" ?" ?80 ?55 ?А5 х 40 ?6 - 8
РС 400 ?400 +/- 5?" ?Не менее?80 ?65 ?А5 х 40 ?6 - 8
? ? ?50 ? ? ? ?
РС 500 ?500 +/- 5?" ?То же ?80 ?80 ?А5 х 40 ?6 - 8
РС 600 ?600 +/- 5?" ?" ?80 ?80 ?А5 х 40 ?6 - 8
Пример условного обозначения ручки-скобы типоразмера PC 80, исполнения 1:
PC 80-1 ГОСТ 5087-80
Ручка-кнопка типа РК1
Черт. 2
Условное обозначение:
РК1 ГОСТ 5087-80
Ручка-кнопка типа РК2
Черт. 3
ИС NORMPROD: примечание.
Взамен ГОСТ 1145-70 Постановлением Госстандарта СССР от 30.06.1980 N 3274 с 1 января 1982 года введен в действие ГОСТ 1145-80.
Шурупы А4 х 25 по ГОСТ 1145-70 или ГОСТ 1146-70 (2 - 4 шт.).
Условное обозначение:
РК2 ГОСТ 5087-80
3. Технические требования, комплектность, правила приемки, методы контроля, маркировка, транспортирование, хранение и гарантийный срок эксплуатации ручек должны соответствовать требованиям ГОСТ 538-78 и настоящего стандарта.
4. Ручки-скобы типоразмеров PC 80, PC 100 и PC 140, как правило, необходимо изготавливать исполнения 1.
ИС NORMPROD: примечание.
Взамен ГОСТ 17475-72 Постановлением Госстандарта СССР от 30.06.1980 N 3277 с 1 января 1982 года введен в действие ГОСТ 17475-80.
5. Ручки-скобы типоразмеров PC 250 - PC 600 допускается поставлять, по согласованию с организацией-потребителем, в комплекте с винтами по ГОСТ 17474-72 или ГОСТ 17475-72, в количестве 4 - 6 шт.
6. Ручки-кнопки типа РК1 допускается поставлять, по согласованию с организацией-потребителем, в комплекте с шурупом А3 х 20 по ГОСТ 1145-70 или ГОСТ 1146-70.
7. Ручки должны иметь защитно-декоративное покрытие по ГОСТ 538-78.
Вид покрытия должен назначаться в зависимости от установленной группы условий эксплуатации:
Л - для ручек PC 140, РК1, РК2;
С - " " PC 80, PC 100, PC 200, PC 250, PC 300, PC 400,
PC 500, PC 600.
