"ГОСТ 32205-2013. Межгосударственный стандарт. Пружины рессорного подвешивания железнодорожного подвижного состава. Шкалы эталонов микроструктуры"
(введен в действие Приказом Росстандарта от 08.11.2013 N 1476-ст)
(ред. от 17.04.2023)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 июня 2013 г. N 57-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1476-ст межгосударственный стандарт ГОСТ 32205-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2014 г.

5 В настоящем стандарте полностью реализованы требования Технического регламента Таможенного союза "О безопасности железнодорожного подвижного состава", действующего на территории Республики Беларусь, Республики Казахстан и Российской Федерации, применительно к объекту технического регулирования - пружинам рессорного подвешивания железнодорожного подвижного состава: раздел 4, приложения А и Б содержат минимально необходимые требования безопасности, устанавливая шкалы микроструктур и соответствующие им эталоны для оценки микроструктуры поверхностной зоны и основного металла рабочих и опорных витков цилиндрических винтовых пружин сжатия

6 Настоящий стандарт подготовлен на основе применения ГОСТ Р 54128-2010 <1>

--------------------------------

<1> Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1476-ст ГОСТ Р 54128-2010 отменен с 1 июня 2014 г.

7 ВВЕДЕН ВПЕРВЫЕ

8 ПЕРЕИЗДАНИЕ. Август 2019 г.

Настоящий стандарт распространяется на цилиндрические винтовые пружины сжатия и устанавливает шкалы микроструктуры и соответствующие ей эталоны для оценки микроструктуры поверхностной зоны и основного металла рабочих и опорных витков цилиндрических винтовых пружин сжатия, изготовляемых по ГОСТ 1452.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 18.07.2019 N 403-ст)

(раздел 2 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 18.07.2019 N 403-ст)

ГОСТ 1452 Пружины цилиндрические винтовые тележек и ударно-тяговых приборов подвижного состава железных дорог. Технические условия

ГОСТ 1763 Сталь. Методы определения глубины обезуглероженного слоя

ГОСТ 5639-82 Стали и сплавы. Методы выявления и определения величины зерна

ГОСТ 8233 Сталь. Эталоны микроструктуры

ГОСТ 14959-2016 Металлопродукция из рессорно-пружинной нелегированной и легированной стали. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 микроструктура: Строение металлов и сплавов, выявленное с помощью микроскопа на шлифованных и/или протравленных образцах (микрошлифах).

3.2 микрошлиф: Образец металла после шлифования, полирования и при необходимости химического травления для микроскопического исследования.

3.3 прокаливаемость: Глубина проникновения закаленной зоны или способность стали закаливаться на определенную глубину.

3.4 обезуглероженный слой: Поверхностный слой металла, обедненный углеродом.

3.5 основной металл: Металл поперечного сечения витка пружины, за исключением обезуглероженного слоя.

(п. 3.5 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 18.07.2019 N 403-ст)

4.1.1 Определение микроструктуры пружин проводят на образцах, место вырезки и количество которых определяют в соответствии с ГОСТ 1452.

4.1.2 Оценку микроструктуры проводят на поперечных микрошлифах размерами, соответствующими либо всему поперечному сечению витка пружины, либо части его, содержащей поверхностную зону и основной металл. Образцы для микрошлифов при разрезке недопустимо нагревать выше 150 °C. Способ изготовления микрошлифов - по технологической документации предприятия.

4.1.3 Определение микроструктуры основного металла проводят с помощью металлографического микроскопа при увеличении в 500 раз, а поверхностной зоны и величины действительного аустенитного зерна - при увеличении в 100 раз на микрошлифах после травления 4%-ным раствором азотной кислоты в этиловом спирте (4 см³ азотной кислоты на 100 см³ спирта), или раствором пикриновой кислоты в этиловом спирте (4 г пикриновой кислоты на 100 см³ этилового спирта), или смесью этих растворов в отношении 1:4.

4.1.4 Контроль аустенитного зерна проводят по требованию заказчика в соответствии с ГОСТ 14959-2016 (пункт 6.13).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 18.07.2019 N 403-ст)

Величину аустенитного зерна определяют методами в соответствии с ГОСТ 5639-82 (пункт 2.1).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 18.07.2019 N 403-ст)

Величина аустенитного зерна должна быть не крупнее номера 6 для стали 50ХГФА и не крупнее номера 5 для остальных сталей по ГОСТ 5639.

4.1.5 Оценку микроструктуры готовых пружин проводят путем сопоставления микроструктуры с эталонами шкал 1 и 2 (приложения А и Б), описание которых приведено в таблицах 1 и 2.

4.2.1 В микроструктуре поверхностной зоны витков пружин допускается наличие обезуглероженного слоя, переходящего в структуру основного металла, в пределах требований ГОСТ 1452.

4.2.2 Определение глубины и микроструктуры обезуглероженного слоя проводят металлографическим методом по ГОСТ 1763.

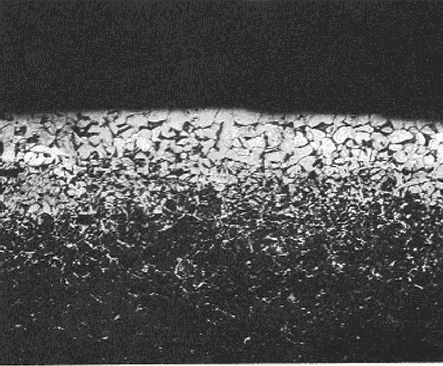

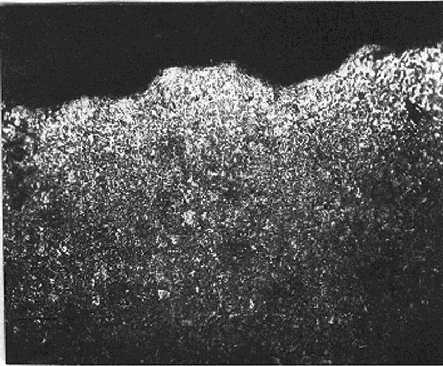

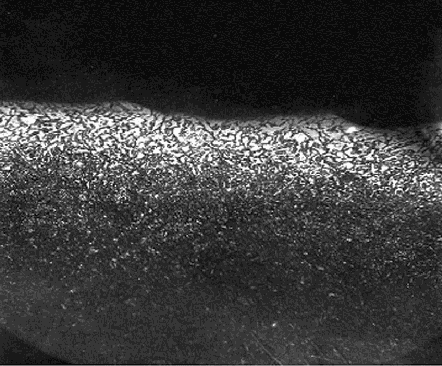

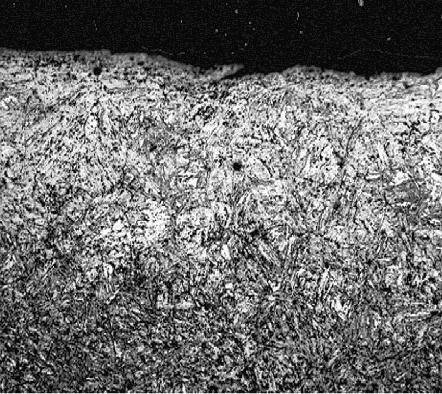

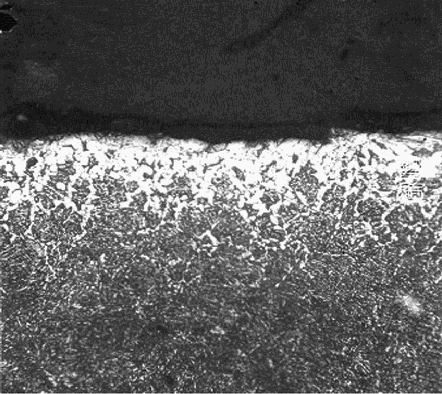

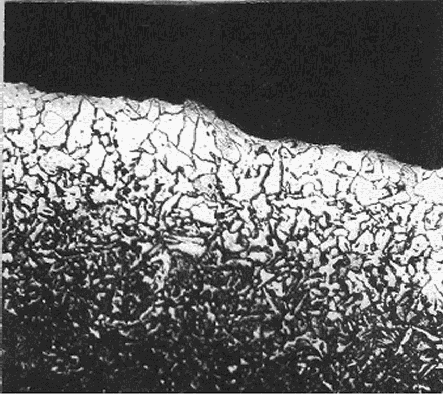

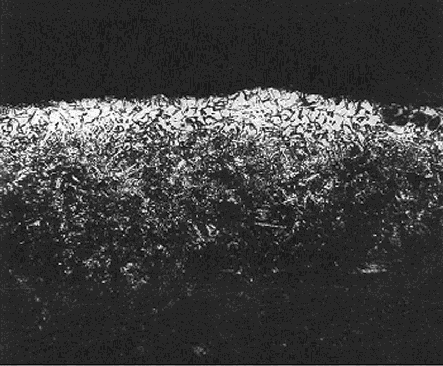

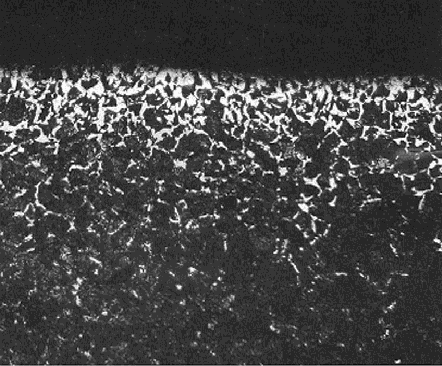

4.2.3 Микроструктуру поверхностной зоны считают удовлетворительной, если она соответствует для рабочих и опорных витков эталонам 1 - 9, приведенным в таблице 1 и приложении А.

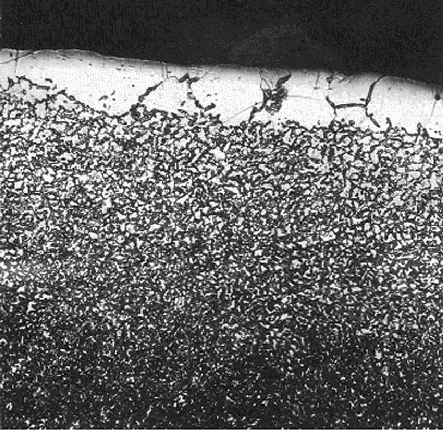

При упрочнении пружин наклепом дробью на поверхности витков по обезуглероженному слою могут наблюдаться следы пластической деформации (эталоны 3 - 5, 8, 9, приведенные в таблице 1 и приложении А).

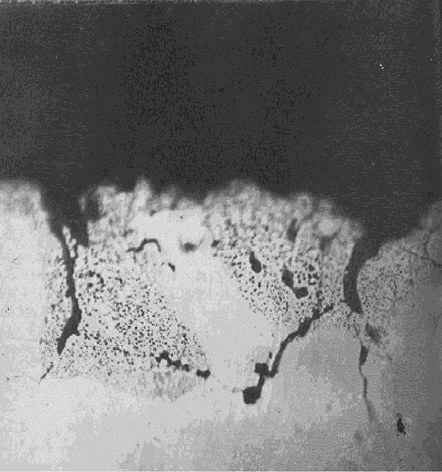

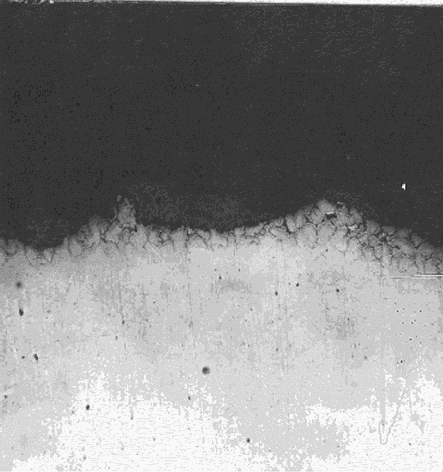

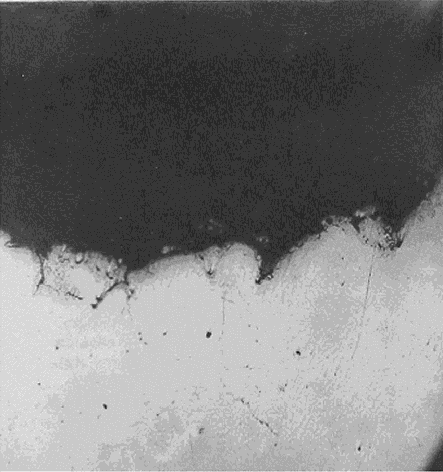

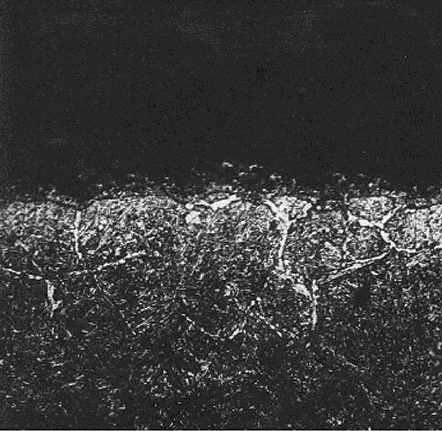

4.2.4 Микроструктуру поверхностной зоны как для рабочих, так и для опорных витков считают неудовлетворительной при наличии окисления по границам зерен феррита (эталоны 10 - 12, приведенные в таблице 1 и приложении А).

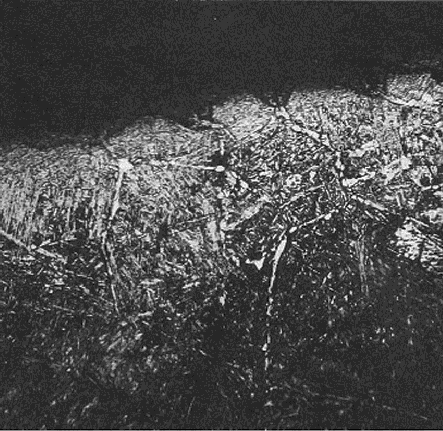

Наличие видманштеттовой ориентировки феррита в поверхностной зоне допускается только при условии, что величина зерна не крупнее номера 5 по ГОСТ 5639 и глубина обезуглероженного слоя не превышает допустимое значение по ГОСТ 1452 (эталоны 14, 15, приведенные в таблице 1 и приложении А).

4.2.5 Микроструктура поверхностной зоны механически обработанных опорных витков при отсутствии обезуглероживания на готовых пружинах должна соответствовать допустимой микроструктуре основного металла (шкала 2, приложение Б).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 18.07.2019 N 403-ст)

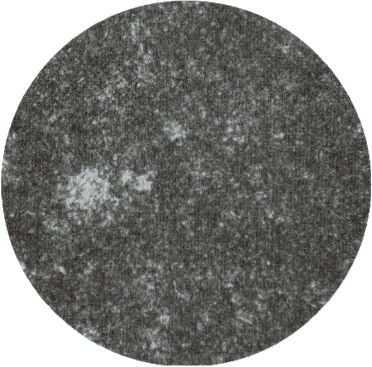

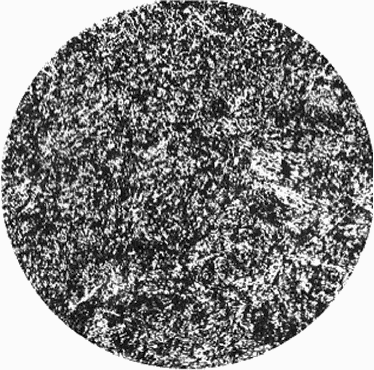

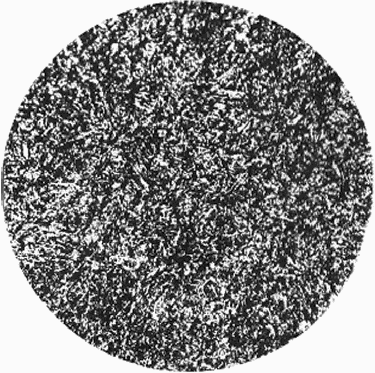

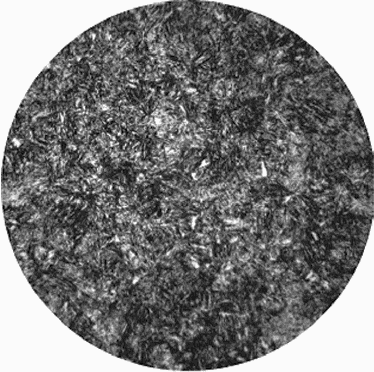

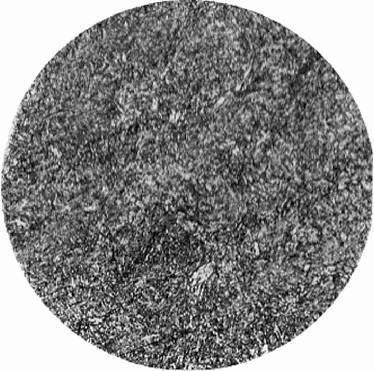

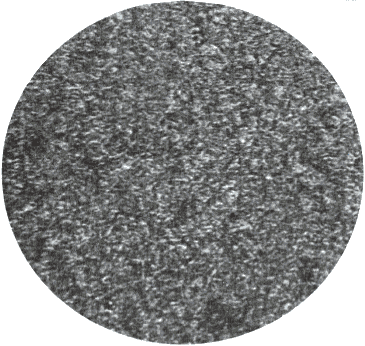

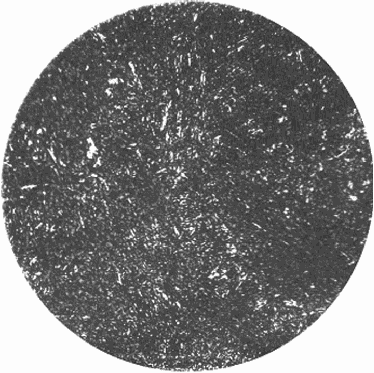

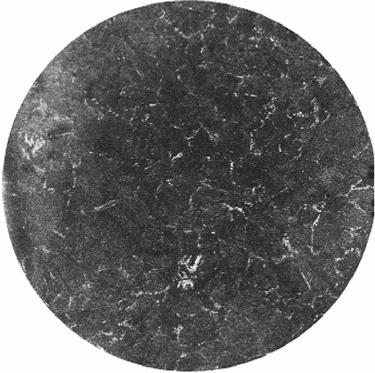

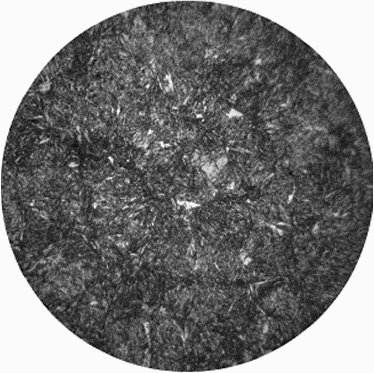

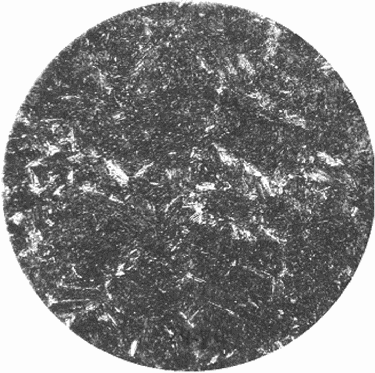

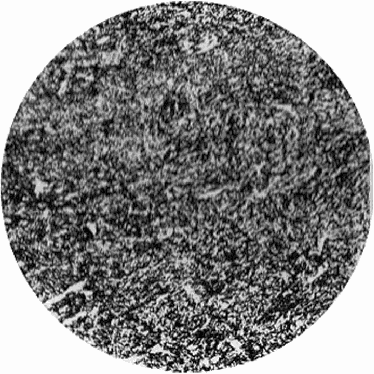

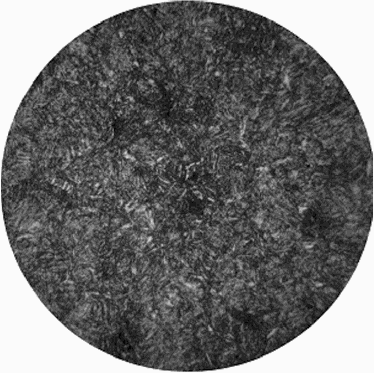

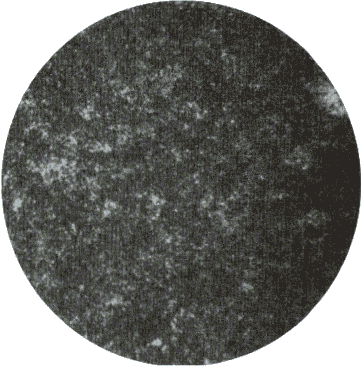

4.3.1 В зависимости от химического состава стали, размера исходного прутка, регламентированной прокаливаемости в соответствии с требованиями ГОСТ 14959-2016 (пункт 6.2) допускается изменение структуры по сечению закаленного слоя витка. Удовлетворительная микроструктура закаленного слоя основного металла рабочих и опорных витков пружин должна состоять из троостомартенсита, троостита или троостосорбита мелко- или среднеигольчатого строения (эталоны 1 - 4, приведенные в таблице 2 и приложении Б) или из троостомартенсита, троостита или троостосорбита с расположением феррита в виде отдельных выделений и прожилок по границам зерен (эталоны 9 - 12, приведенные в таблице 2 и приложении Б).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 18.07.2019 N 403-ст)

4.3.2 Сквозная прокаливаемость металла пружин должна быть обеспечена в прутках:

- из стали марок 55С2, 55С2А, 60С2, 60С2А по ГОСТ 14959 - диаметром до 25 мм;

- из стали марки 60С2ХА по ГОСТ 14959 - диаметром до 44 мм;

- из стали марки 60С2ХФА по ГОСТ 14959 - диаметром до 80 мм.

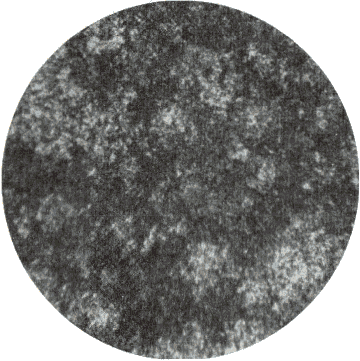

4.3.3 Для значительных сечений витков пружин, не обеспечивающих сквозную прокаливаемость, микроструктура основного металла, наблюдаемая в центре сечения прутка (не более 1/3 диаметра), должна соответствовать эталонам, представляющим собой пластинчатые структуры - бейнит или сорбит закалки (эталоны 5 - 8, приведенные в таблице 2 и приложении Б).

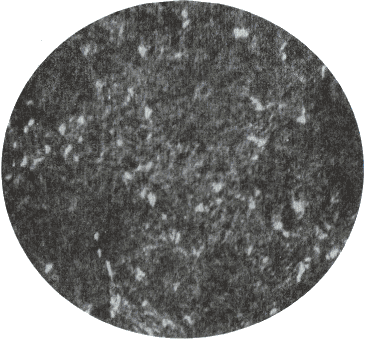

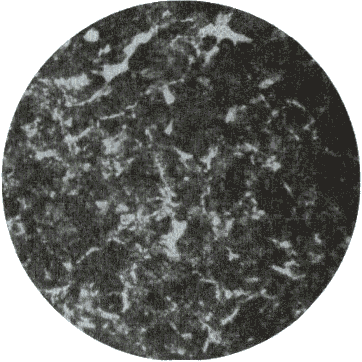

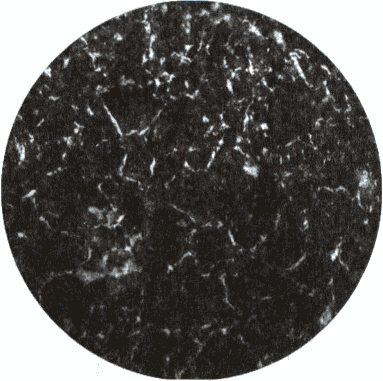

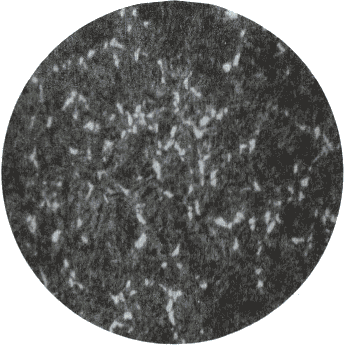

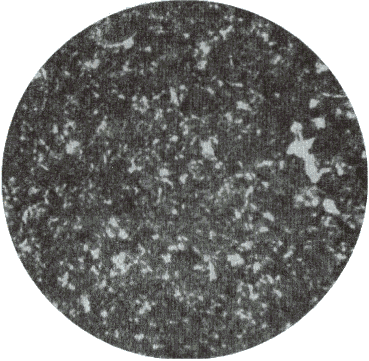

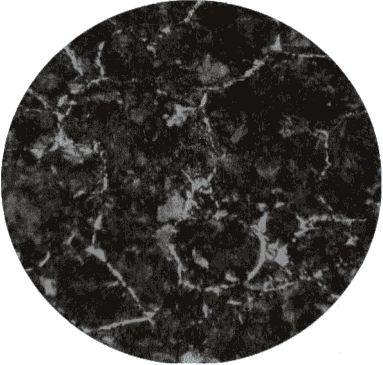

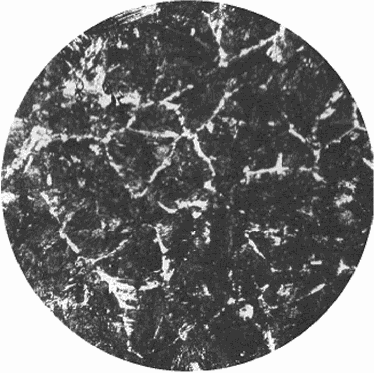

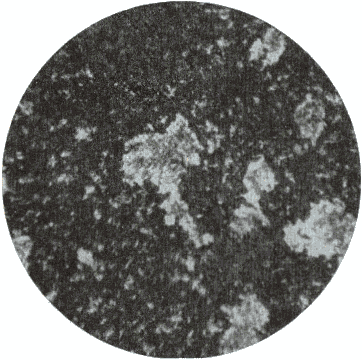

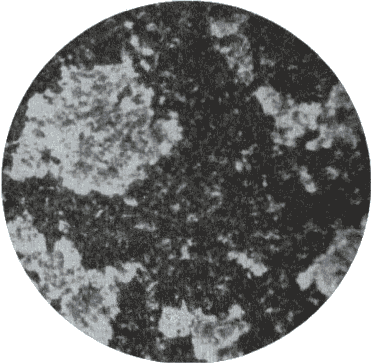

4.3.4 В опорных витках пружин допускается в структуре расположение феррита в виде отдельных включений (эталон 13, приведенный в таблице 2 и приложении Б) и в виде разорванной сетки (эталоны 14, 15, приведенные в таблице 2 и приложении Б).

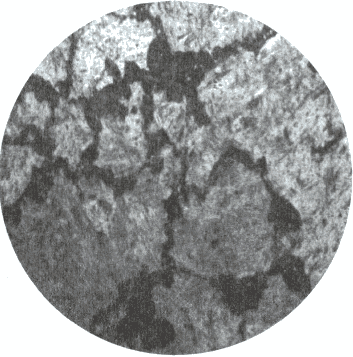

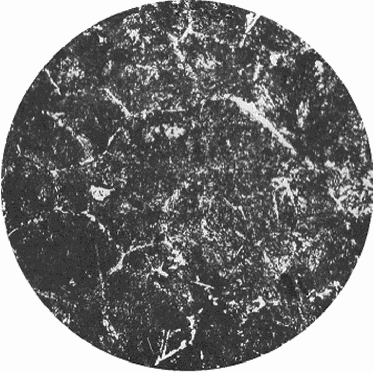

4.3.5 В рабочих и опорных витках пружин из сталей марок 55С2А и 60С2А по ГОСТ 14959 диаметром прутков более 36 мм в центре сечения (до 1/3 диаметра) допускается наличие феррита видманштеттовой ориентировки (эталоны 16 - 18, приведенные в таблице 2 и приложении Б) и в виде разорванной сетки (эталоны 14, 15, приведенные в таблице 2 и приложении Б) при условии, что величина действительного аустенитного зерна не крупнее номера 5 по ГОСТ 5639.

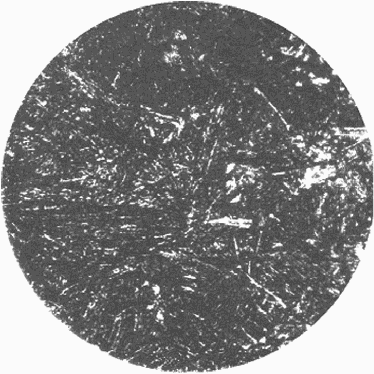

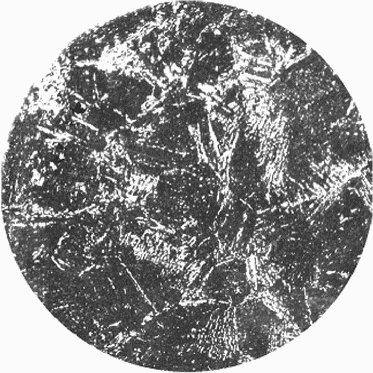

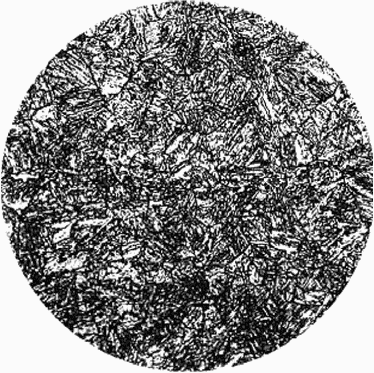

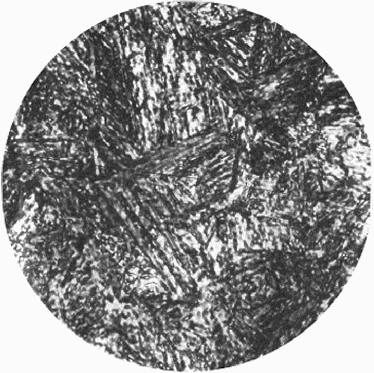

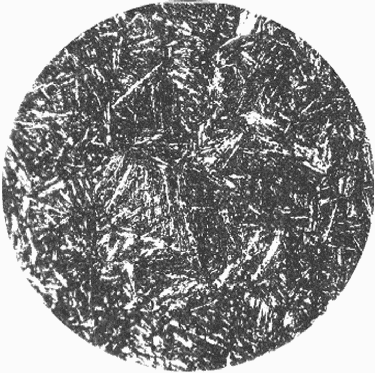

4.3.6 В микроструктуре основного металла рабочих и опорных витков пружин не допускается наличие видманштеттовой ориентировки феррита (эталоны 16 - 18, приведенные в таблице 2 и приложении Б), а также троостомартенсит, троостит или троостосорбит, сохранивший ориентировку крупноигольчатого мартенсита (эталон 19, приведенный в таблице 2 и приложении Б).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 18.07.2019 N 403-ст)

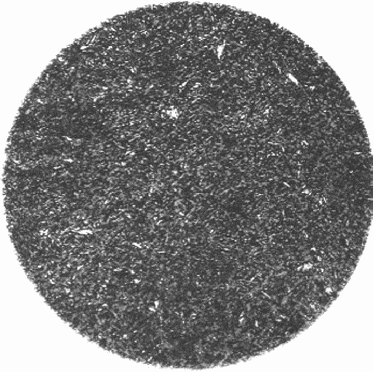

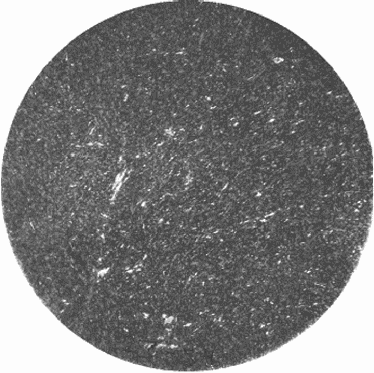

4.3.7 У пружин, изготовляемых из сталей регламентированной и пониженной прокаливаемости, микроструктура закаленного слоя рабочих и опорных витков (в сечении, отстоящем на 0,7 дуги окружности от конца опорного витка) от поверхности до глубины от 0,15 до 0,25 диаметра прутка должна соответствовать эталонам 20 - 24 (приложение Б), описание микроструктуры которых приведено в таблице 2.

(в ред. Изменения N 2, введенного в действие Приказом Росстандарта от 17.04.2023 N 231-ст)

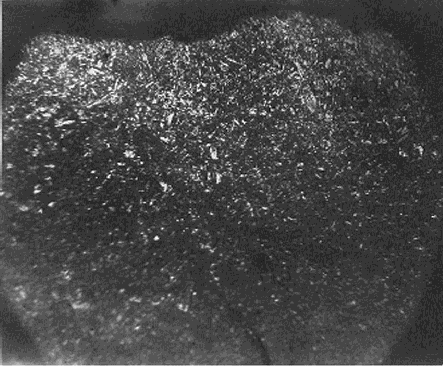

Допускаются образовавшиеся при навивке пружины отдельные участки в местах контакта витка пружины с оснасткой, микроструктура которых соответствует эталонам 25 - 30 (приложение Б). Описание микроструктуры данных эталонов приведено в таблице 2. Глубина таких участков не должна превышать глубину закаленного слоя.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 18.07.2019 N 403-ст, Изменения N 2, введенного в действие Приказом Росстандарта от 17.04.2023 N 231-ст)

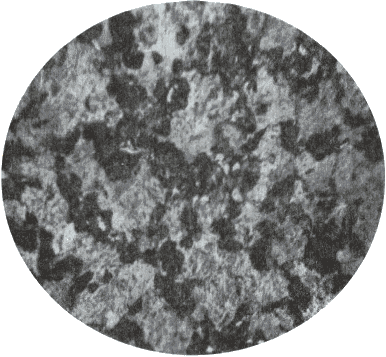

4.3.8 У пружин, изготовляемых из сталей регламентированной и пониженной прокаливаемости, микроструктура сердцевины рабочих витков и сердцевины опорных витков (в сечении, отстоящем на 0,7 дуги окружности от конца опорного витка) должна соответствовать эталонам 25 - 33 (приложение Б), описание микроструктуры которых приведено в таблице 2.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 18.07.2019 N 403-ст, Изменения N 2, введенного в действие Приказом Росстандарта от 17.04.2023 N 231-ст)
