"ГОСТ ISO 11001-2-2019. Межгосударственный стандарт. Тракторы сельскохозяйственные колесные. Трехточечные сцепные устройства. Часть 2. А-образное сцепное устройство"
(введен в действие Приказом Росстандарта от 23.10.2019 N 1052-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "Стандартинформ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 284 "Тракторы и машины сельскохозяйственные"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2019 г. N 122-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 октября 2019 г. N 1052-ст межгосударственный стандарт ГОСТ ISO 11001-2-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 августа 2020 г.

5 Настоящий стандарт идентичен международному стандарту ISO 11001-2:1993 "Тракторы сельскохозяйственные колесные и орудия. Трехточечные сцепные устройства. Часть 2. А-образное сцепное устройство" ("Agricultural wheeled tractors and implements - Three-point hitch couplers - Part 2: A-frame coupler", IDT).

Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 23 "Тракторы и машины для сельского и лесного хозяйства".

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает основные размеры для присоединения навесных машин с трехточечным сцепным устройством к колесным и гусеничным сельскохозяйственным тракторам, оборудованным трехточечным сцепным устройством со свободной тягой по ISO 730 или ISO 8759-2 и А-образным сцепным устройством.

Примечание - Как правило, размеры, относящиеся к тракторам и навесным машинам для использования со сцепными устройствами, совпадают с размерами трехточечных устройств по ISO 730-1 или ISO 8759-2 и с размерами зон свободного пространства по ISO 2332 <1>.

--------------------------------

<1> ISO 2332:1983, Agricultural tractors and machinery - Connection of implements via three-point linkage - Clearance zone around implement (Тракторы и машины сельскохозяйственные. Присоединение орудий с помощью трехточечных устройств навески. Зона свободного пространства вокруг орудия). В Российской Федерации действует ГОСТ ISO 2332-2013.

Система трехточечных сцепных устройств устанавливает специальный метод агрегатирования навесных машин. Сцепные устройства являются дополнительным элементом, расположенным между трехточечным навесным устройством трактора и навесной машиной и позволяющим проводить агрегатирование и отсоединение навесной машины с рабочего места оператора трактора. В связи с особенностями конструкции и условий работы сцепных устройств может возникнуть необходимость изменять длину верхних и нижних тяг, указанную в ссылочных стандартах.

Настоящий стандарт применяется к сцепным устройствам категории 2 колесных сельскохозяйственных тракторов по ISO 730-1.

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения к нему)]:

ISO 730-1:1990, Agricultural wheeled tractors - Rear-mounted three-point linkage - Part 1: Categories 1, 2, and 3 (Тракторы колесные сельскохозяйственные. Трехточечное задненавесное устройство. Часть 1. Категории 1, 2 и 3) <2>

--------------------------------

<2> Заменен. Действует ISO 730-1:2009.

ISO 8759-2:1985, Agricultural wheeled tractors - Front-mounted linkage and power take-off - Part 2: Front linkage (Тракторы колесные сельскохозяйственные. Передние навесные устройства и валы отбора мощности. Часть 2. Передние навесные устройства) <3>

--------------------------------

<3> Заменен. Действует ISO 8759-2:1998.

Система с рамным сцепным устройством является однофазным сцепным устройством, в котором трехточечное навесное устройство трактора (см. ISO 730-1 или ISO 8759-2) оборудовано А-образной рамой, а навесная машина имеет элементы для присоединения к раме. Агрегатирование и отсоединение навесной машины может проводиться с рабочего места оператора трактора (см. рисунок 1).

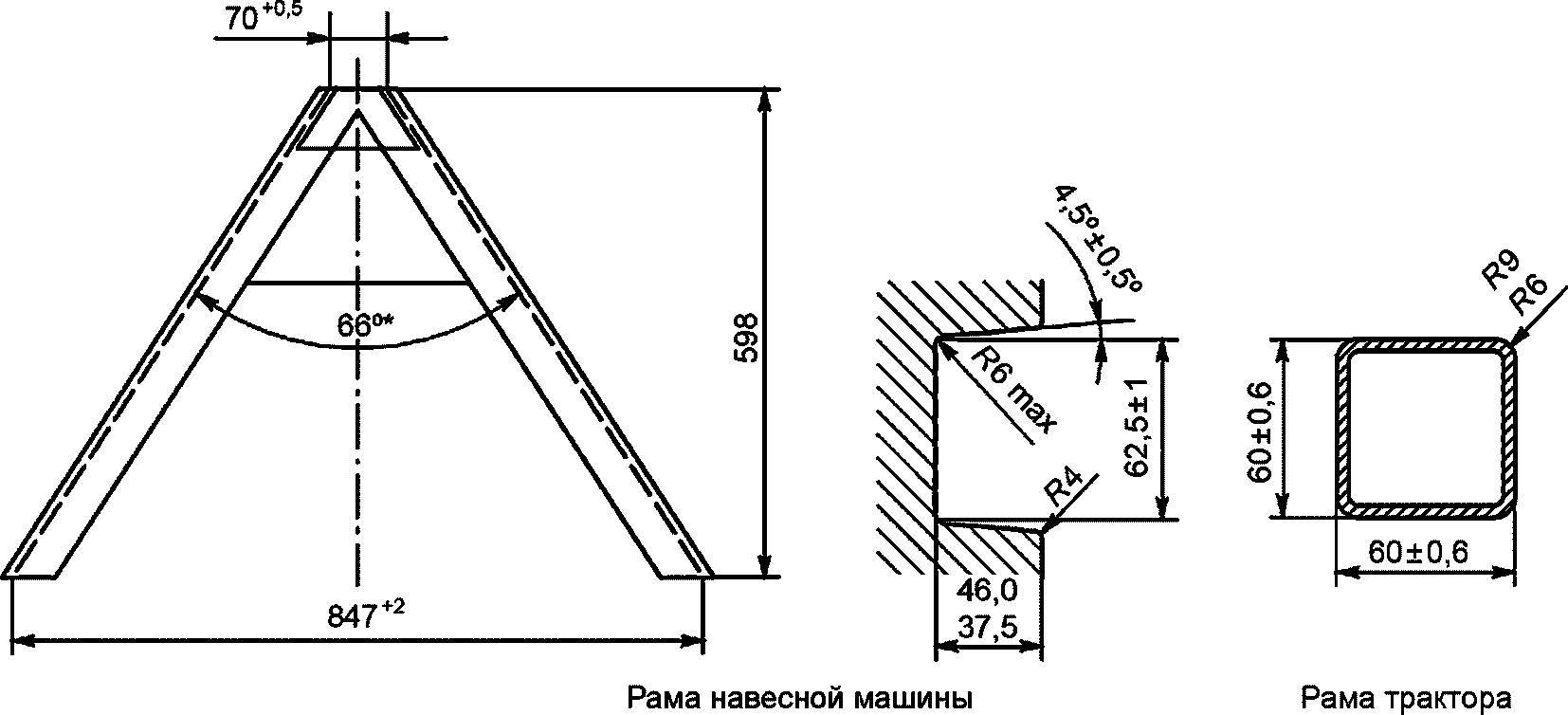

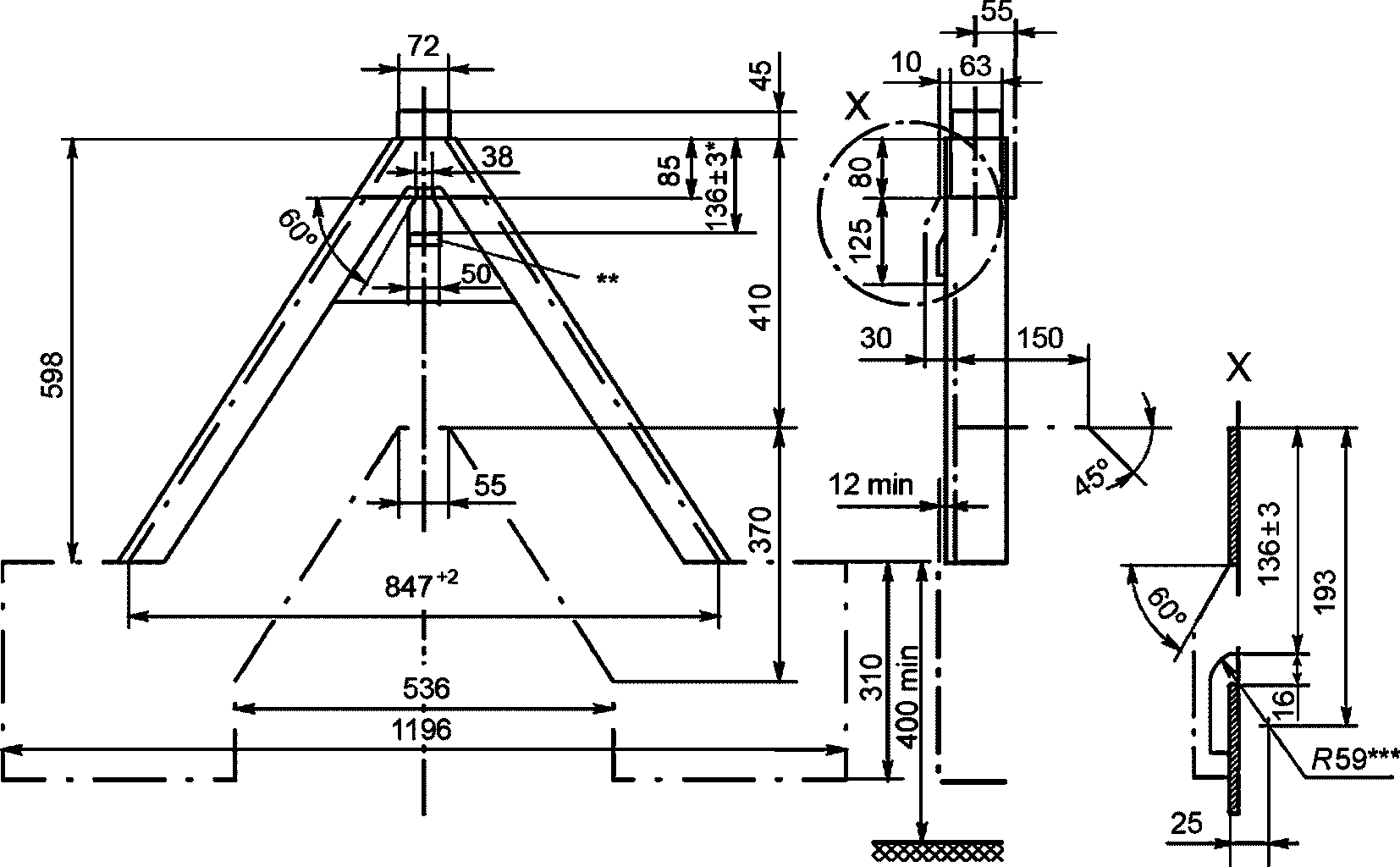

Размеры сцепного устройства должны соответствовать указанным на рисунках 2 и 3.

--------------------------------

<*> Размер для справок.

--------------------------------

<*> См. увеличение X.

<**> Регулируемая площадка для обеспечения размера 136 мм.

<***> Проем блокирующего устройства.

Зоны свободного пространства должны соответствовать рисунку 3.

Должно быть предусмотрено блокирующее устройство для предотвращения отсоединения навесной машины.
