"ГОСТ 34693.6-2020 (ISO/IEC 18000-6:2013). Межгосударственный стандарт. Информационные технологии. Идентификация радиочастотная для управления предметами. Часть 6. Параметры радиоинтерфейса для диапазона частот 860 - 960 МГц. Общие требования"
(введен в действие Приказом Росстандарта от 10.12.2020 N 1280-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Ассоциацией автоматической идентификации "ЮНИСКАН/ГС1 РУС" (Российская Федерация) совместно с Обществом с ограниченной ответственностью "НТЦ "Альфа-1" (Российская Федерация) при участии Государственного предприятия "Центр систем идентификации" (Республика Беларусь) в рамках Межгосударственного технического комитета МТК 517 "Технологии автоматической идентификации и сбора данных" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 декабря 2020 г. N 134-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 декабря 2020 г. N 1280-ст межгосударственный стандарт ГОСТ 34693.6-2020 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2021 г.

5 Настоящий стандарт является модифицированным по отношению к международному стандарту ISO/IEC 18000-6:2013 "Информационные технологии. Радиочастотная идентификация для управления предметами. Часть 6. Параметры радиоинтерфейса для диапазона частот 860 - 960 МГц. Общие требования" ("Information technology - Radio frequency identification for item management - Part 6: Parameters for air interface communications at 860 MHz to 960 MHz. General", MOD) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом. Сноски в тексте настоящего стандарта, выделенные курсивом, приведены для пояснения его содержания.

Международный стандарт разработан подкомитетом ISO/IEC JTC 1/SC 31 "Технологии автоматической идентификации и сбора данных" совместного технического комитета по стандартизации ISO/IEC JTC 1 "Информационные технологии" Международной организации по стандартизации (ISO) и Международной электротехнической комиссии (IEC).

Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА

6 Настоящий стандарт подготовлен на основе применения ГОСТ Р ИСО/МЭК 18000-6-2013 <*>

--------------------------------

<*> Приказом Федерального агентства по техническому регулированию и метрологии от 10 декабря 2020 г. N 1280-ст ГОСТ Р ИСО/МЭК 18000-6-2013 отменен с 1 октября 2021 г.

7 ВВЕДЕН ВПЕРВЫЕ

8 Некоторые элементы настоящего стандарта могут быть объектами патентных прав. Международная организация по стандартизации (ISO) и Международная электротехническая комиссия (IEC) не несут ответственности за определение некоторых или всех подобных прав

Настоящий стандарт распространяется на пассивные системы радиочастотной идентификации, в основе работы которых лежит принцип обратного рассеяния, с возможностью:

- одновременной идентификации и установления связи с множеством радиочастотных меток, находящихся в рабочей области;

- выбора подмножества радиочастотных меток для идентификации или опроса;

- многократного считывания, записи и перезаписи данных на отдельные радиочастотные метки;

- постоянной блокировки памяти пользователя радиочастотной метки;

- защиты целостности данных;

- обнаружения ошибок на линии связи устройства считывания/опроса (далее - устройства опроса) с радиочастотной меткой;

- обнаружения ошибок на линии связи радиочастотной метки с устройством опроса;

- поддержки пассивных радиочастотных меток с источником питания или без него.

Настоящий стандарт устанавливает общие требования к пассивным системам радиочастотной идентификации, работающим в диапазоне частот 860 - 960 МГц, в основе работы которых лежит принцип обратного рассеяния. В состав таких систем входят устройства опроса, также называемые устройствами считывания, и радиочастотные метки, также называемые этикетками. Общие требования касаются четырех типов систем радиочастотной идентификации: A, B, C и D. Требования к каждому из указанных типов систем установлены в следующих стандартах:

- [1] - для систем радиочастотной идентификации типа A;

- [2] - для систем радиочастотной идентификации типа B;

- [3] - для систем радиочастотной идентификации типа C;

- [4] - для систем радиочастотной идентификации типа D.

В настоящем стандарте, а также в [1] - [4] установлены требования к физическим и логическим характеристикам пассивных систем радиочастотной идентификации, в основе работы которых лежит принцип обратного рассеяния в диапазоне частот 860 - 960 МГц. Такие системы включают в себя устройства опроса (считывания) и радиочастотные метки (этикетки <*>).

--------------------------------

<*> В обиходе также иногда используют термин транспондер.

Устройство опроса передает информацию на радиочастотную метку с помощью модуляции радиочастотного сигнала в диапазоне частот 860 - 960 МГц. Радиочастотная метка с помощью этого сигнала получает как информацию, так и электрическую энергию, необходимую для работы. Если радиочастотная метка оснащена внутренним источником питания, то она может в некоторой степени представлять собой пассивную метку, то есть получать из сигнала устройства опроса часть необходимой для работы энергии, но при этом необязательно, что питание такой метки будет полностью зависеть от радиочастотного сигнала устройства опроса.

Устройство опроса получает информацию от радиочастотной метки посредством излучения в ее направлении непрерывного гармонического радиосигнала, который метка отражает в обратном направлении. При этом радиочастотная метка модулирует коэффициент отражения своей антенны <**>. Таким образом, радиочастотная метка использует для передачи информации устройству опроса принцип обратного рассеяния. Системы радиочастотной идентификации типов A, B и C работают по протоколу связи "ITF" (Interrogator talks first - устройство опроса инициирует связь), при котором радиочастотная метка модулирует коэффициент отражения антенны информационным сигналом <***> только после получения соответствующей команды устройства опроса.

--------------------------------

<**> Здесь и далее данное положение ISO/IEC 18000-6 может быть интерпретировано как радиочастотная метка изменяет глубину модуляции поля методом вариации нагрузки и обратного рассеяния.

<***> Здесь и далее фраза "радиочастотная метка модулирует коэффициент отражения антенны информационным сигналом" подразумевает "радиочастотная метка модулирует информационный сигнал".

Устройство опроса и радиочастотная метка не передают сигналы одновременно. Канал передачи является полудуплексным, т.е. когда передачу осуществляет устройство опроса, радиочастотная метка осуществляет прием, и наоборот.

Настоящий стандарт устанавливает требования к системам радиочастотной идентификации типа D, работающим по протоколам связи "TOTAL" (Tag Only Talks After Listening - радиочастотная метка отвечает только после прослушивания) и "TTO" (Tag Talks Only - инициирует связь только радиочастотная метка). Системы радиочастотной идентификации типа D используют в обратной линии связи метод кодирования с задержкой импульсов или кодирование по коду Миллера и не устанавливают прямую линию связи. На практике радиочастотные метки могут относиться к одному из типов A, B или C, а также и к типу D, установленных в настоящем стандарте, что позволяет усовершенствовать методы доступа к радиочастотной метке.

Настоящий стандарт устанавливает требования к радиоинтерфейсу устройств радиочастотной идентификации, работающих в диапазоне частот 860 - 960 МГц, выделенном для промышленных, научных и медицинских целей и используемом в различных применениях радиочастотной идентификации для управления предметами.

Настоящий стандарт содержит общее техническое описание устройств радиочастотной идентификации, которое может быть использовано другими техническими комитетами при разработке стандартов по применению систем радиочастотной идентификации. Настоящий стандарт должен способствовать обеспечению совместимости и функциональной взаимозаменяемости компонентов растущего рынка радиочастотной идентификации в международном масштабе.

Настоящий стандарт определяет следующие параметры прямой и обратной линий связи систем радиочастотной идентификации: рабочую частоту; допустимое отклонение частоты рабочего канала; полосу частот канала; наибольшую допустимую эквивалентную изотропно-излучаемую мощность (EIRP); паразитные излучения; модуляцию; коэффициент заполнения; методы кодирования данных; скорость передачи данных; допустимое отклонение скорости передачи данных; порядок передачи битов. Для режимов, где это необходимо, определены: рабочие частоты каналов; скорости их переключения; последовательность скачков частоты; последовательность распределения спектра и скорость передачи элементов данных. Настоящий стандарт также определяет протоколы обмена данными, которые использует радиоинтерфейс.

Настоящий стандарт (см. также [1], [2] <*>, [3] <**>, [4]) устанавливает требования к физическим и логическим характеристикам пассивных систем радиочастотной идентификации, в основе которых лежит принцип обратного рассеяния по протоколам связи "ITF" (устройство опроса инициирует связь) или "TOTAL" (радиочастотная метка отвечает только после прослушивания). Система радиочастотной идентификации включает в себя устройства опроса, также называемые устройствами считывания, и радиочастотные метки, также называемые этикетками. Устройство опроса получает информацию от радиочастотной метки посредством излучения в ее направлении непрерывного гармонического радиосигнала, который метка отражает в обратном направлении. При этом радиочастотная метка модулирует коэффициент отражения своей антенны. При работе системы радиочастотной идентификации по протоколу связи "ITF" радиочастотная метка модулирует коэффициент отражения антенны информационным сигналом только после соответствующей команды устройства опроса. При работе системы радиочастотной идентификации по протоколу связи "TOTAL" радиочастотная метка модулирует коэффициент отражения антенны информационным сигналом после попадания в поле опроса устройства опроса, и последующего первого прослушивания модулированного сигнала, передаваемого устройством опроса, по которому она определяет тип системы радиочастотной идентификации ("ITF" или иной тип).

--------------------------------

<*> В Российской Федерации действует ГОСТ Р ИСО/МЭК 18000-62-2014 "Информационные технологии. Идентификация радиочастотная для управления предметами. Часть 62. Параметры радиоинтерфейса для связи в диапазоне частот 860 - 960 МГц, тип B" (здесь и далее).

<**> В Российской Федерации действует ГОСТ Р 58701-2019 (ИСО/МЭК 18000-63:2015) "Информационные технологии. Идентификация радиочастотная для управления предметами. Параметры радиоинтерфейса для связи в диапазоне частот от 860 МГц до 960 МГц (Тип C)" (здесь и далее).

Настоящий стандарт распространяется на один класс систем четырех различных типов. Подробные технические различия этих типов приведены в соответствующих таблицах параметров.

Системы радиочастотной идентификации типов A, B и C работают с использованием протокола связи "ITF". Системы радиочастотной идентификации типа A используют кодирование межимпульсными интервалами (PIE) в прямой линии связи и адаптивный антиколлизионный алгоритм "ALOHA". Системы радиочастотной идентификации типа B используют Манчестерское кодирование в прямой линии связи и антиколлизионный алгоритм типа бинарного дерева. Системы радиочастотной идентификации типа C используют кодирование межимпульсными интервалами (PIE) в прямой линии связи и случайно-слотовый антиколлизионный алгоритм.

Системы радиочастотной идентификации типа D работают с использованием протокола связи "TOTAL" и используют кодирование с задержкой импульсов (PPE) или модуляцию поднесущей по коду Миллера с параметром M = 2.

Настоящий стандарт (см. также [1] - [4]) устанавливает:

- физические взаимодействия (сигнальный уровень линий связи) между устройством опроса и радиочастотной меткой;

- рабочие операции и команды устройства опроса и радиочастотной метки;

- антиколлизионный алгоритм, используемый при идентификации определенной радиочастотной метки в рабочей области с множеством радиочастотных меток.

Для заявления о соответствии устройства опроса или радиочастотной метки настоящему стандарту необходимо, чтобы они соответствовали требованиям всех соответствующих разделов настоящего стандарта, кроме определенных как необязательные. Устройство опроса и радиочастотная метка должны также соответствовать требованиям национального законодательства, что может привести к ограничению их функциональных возможностей.

Методы испытаний на соответствие настоящему стандарту - см. [5] <*>.

--------------------------------

<*> В Российской Федерации действует ГОСТ Р ИСО/МЭК 18047-6-2015 "Информационные технологии. Методы испытаний на соответствие устройств радиочастотной идентификации. Часть 6. Методы испытаний радиоинтерфейса для связи в диапазоне частот от 860 МГц до 960 МГц".

Для соответствия требованиям настоящего стандарта может также потребоваться наличие лицензии у обладателя прав на интеллектуальную собственность, использованную в заявленном устройстве.

Для соответствия устройства опроса требованиям настоящего стандарта необходимо, чтобы устройство:

- обеспечивало поддержку как минимум одного из типов систем радиочастотной идентификации A, B, C или D, при этом допускается одновременная поддержка двух, трех или всех четырех типов;

- обеспечивало выполнение набора обязательных команд, установленных в настоящем стандарте;

- обеспечивало модуляцию/передачу и прием/демодуляцию электрических сигналов, определенных в настоящем стандарте в описании сигнального уровня линий связи, для обмена информацией с радиочастотными метками, соответствующими требованиям настоящего стандарта;

- соответствовало требованиям национального законодательства.

Для соответствия устройства опроса требованиям настоящего стандарта рекомендуется, чтобы устройство:

- обеспечивало выполнение любого набора дополнительных команд, установленных в настоящем стандарте;

- обеспечивало выполнение любого набора команд изготовителя и/или пользователя в соответствии с настоящим стандартом.

Для соответствия устройства опроса требованиям настоящего стандарта не допускается, чтобы устройство:

- обеспечивало выполнение любой команды, не соответствующей требованиям настоящего стандарта;

- использовало в работе какую-либо дополнительную команду изготовителя или пользователя для выполнения требований настоящего стандарта.

Для соответствия радиочастотной метки требованиям настоящего стандарта необходимо, чтобы радиочастотная метка:

- поддерживала работу системы типа A, B, C или D;

- обеспечивала работу в диапазоне частот 860 - 960 МГц включительно;

- обеспечивала выполнение набора обязательных команд, установленных в настоящем стандарте для поддерживаемых типов систем;

- обеспечивала модуляцию сигнала обратного рассеяния только после получения соответствующей команды от устройства опроса, а для типа D - только после прослушивания радиочастотного канала на отсутствие модулированного сигнала устройства опроса системы радиочастотной идентификации, работающей с использованием протокола связи "ITF";

- соответствовала требованиям национального законодательства в области радиосвязи.

Для соответствия радиочастотной метки требованиям настоящего стандарта рекомендуется, чтобы радиочастотная метка:

- обеспечивала выполнение любого набора дополнительных команд, установленных в настоящем стандарте;

- обеспечивала выполнение любого набора команд изготовителя и/или пользователя (см. [1] - [3]).

Для соответствия радиочастотной метки требованиям настоящего стандарта не допускается, чтобы радиочастотная метка:

- обеспечивала выполнение любой команды, не соответствующей требованиям настоящего стандарта;

- использовала в работе какую-либо необязательную, дополнительную команду изготовителя и/или пользователя для выполнения требований настоящего стандарта;

- обеспечивала модуляцию сигнала обратного рассеяния до получения соответствующей команды от устройства опроса, используя сигнальный уровень, определенный в настоящем стандарте, а для типа D - до прослушивания радиочастотного канала на отсутствие модулированного сигнала устройства опроса системы радиочастотной идентификации, работающей с использованием протокола связи "ITF".

В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:

ГОСТ 30721 (ISO/IEC 19762:2016) Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемых в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 30721, а также следующий термин с соответствующим определением:

4.1.1 случайно-слотовый антиколлизионный алгоритм (slotted random anticollision): Антиколлизионный алгоритм, включающий в себя загрузку радиочастотной меткой случайного (или псевдослучайного) числа в счетчик слотов, процедуру уменьшения значения счетчика на единицу по команде устройства опроса и ответ радиочастотной метки устройству опроса при нулевом значении счетчика.

M - число периодов поднесущей на символ (number of subcarrier cycles per symbol);

UII - уникальный идентификатор предмета (unique item identifier).

CRC - контроль с использованием циклического избыточного кода (cyclic redundancy check);

CRC-16 - контроль с использованием 16-битового циклического избыточного кода (sixteen bit CRC);

CRC-5 - контроль с использованием 5-битового циклического избыточного кода (five bit CRC);

DSB - двойная боковая полоса частот (double sideband);

DSB-ASK - амплитудная манипуляция с двумя боковыми полосами (double sideband amplitude-shift keying);

FHSS - модуляция с расширением спектра методом скачкообразной перестройки частоты (frequency hopping spread spectrum);

ITF - протокол связи "ITF" (устройство опроса инициирует связь) (interrogator-talks-first).

Примечание - Общепринятым является также сокращение "RTF" (Reader-talks-first; устройство считывания инициирует связь). В настоящем стандарте используется более точный термин с сокращением "ITF";

MSB - старший значащий бит (most significant bit);

PIE - кодирование межимпульсными интервалами (pulse interval encoding);

PPE - кодирование с задержкой импульсов (pulse position encoding);

ppm - миллионная доля (млн^-1) (parts per million);

PR-ASK - фазоинверсная амплитудная манипуляция (phase-reversal amplitude shift keying);

SSB-ASK - амплитудная манипуляция с одной боковой полосой (single-sideband amplitude-shift keying);

SUID - уникальный субидентификатор (sub unique identifier);

TID - идентификация (идентификатор) радиочастотной метки (tag-identification or tag identifier);

TOTAL - протокол связи "TOTAL" ("радиочастотная метка отвечает только после прослушивания") (tag only talks after listening).

В настоящем стандарте определены четыре типа систем радиочастотной идентификации: A, B, C и D.

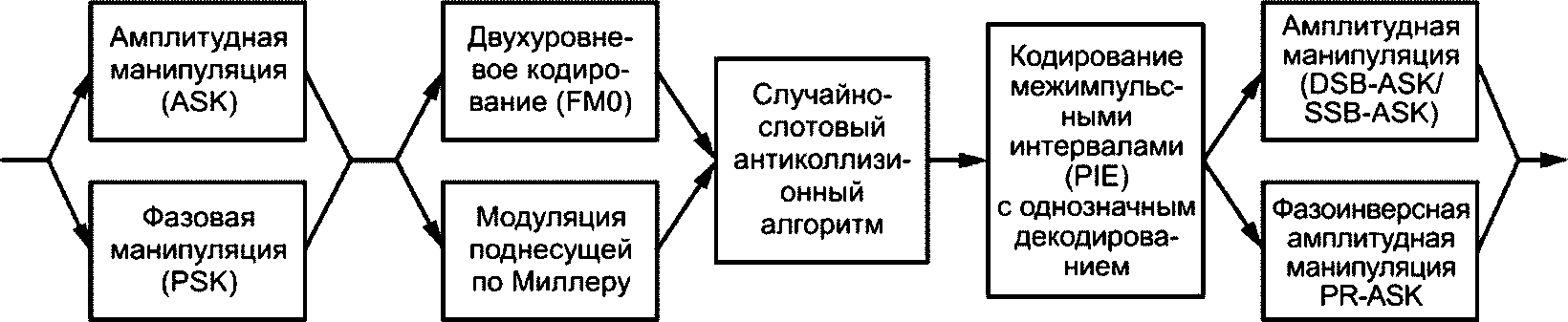

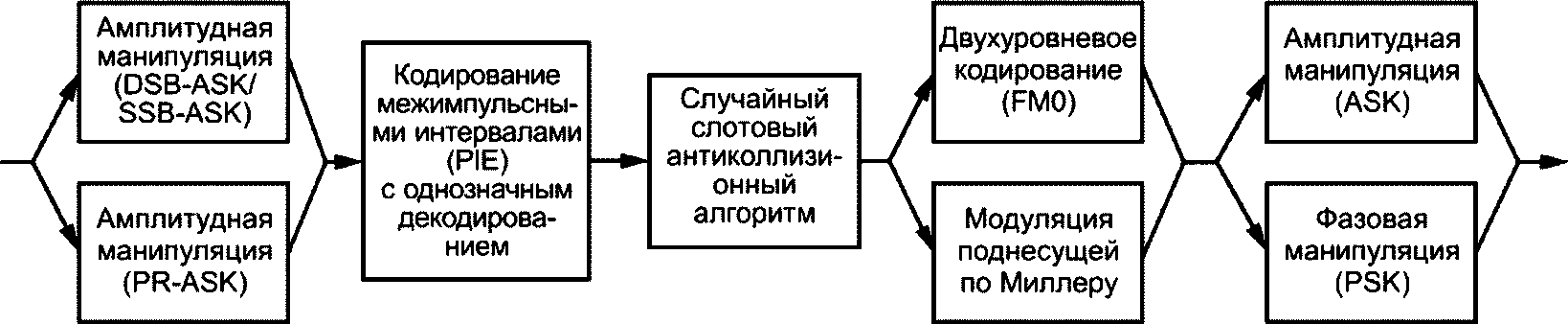

На рисунках 1 - 4 приведены структуры устройств опроса для каждого из четырех указанных типов. На рисунках 5 - 8 приведены структуры радиочастотных меток для каждого из четырех типов.

Таблица 1 содержит общие сведения о четырех типах коммуникационных систем с указанием всех функциональных блоков, расположенных от входа устройства опроса (демодулятора) до выхода устройства опроса (модулятор), независимо от информационного содержания передачи.
