"ГОСТ 33479-2015. Межгосударственный стандарт. Продукты переработки фруктов и овощей. Определение цвета колориметрическим методом"
(введен в действие Приказом Росстандарта от 04.09.2015 N 1279-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

1 РАЗРАБОТАН Некоммерческой организацией "Российский союз производителей соков" (РСПС) при участии общества с ограниченной ответственностью "Оллен Лаб" (ООО "Оллен Лаб")

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 августа 2015 г. N 79-П)

За принятие голосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 4 сентября 2015 г. N 1279-ст межгосударственный стандарт ГОСТ 33479-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2016 г.

5 ВЗАМЕН ГОСТ 8756.8-85 в части фотометрического метода

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Настоящий стандарт распространяется на продукты переработки фруктов и овощей, в том числе на соковую продукцию из фруктов и овощей, включая обогащенную и для детского питания (далее - продукты), и устанавливает колориметрический метод определения цвета и цветового различия по цветовым координатам, измеренным с помощью спектроколориметра.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.1.019-79 <*> Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты

--------------------------------

<*> В Российской Федерации действует ГОСТ Р 12.1.019-2009.

ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ ISO 3696-2013 <**> Вода для лабораторного анализа. Технические требования и методы контроля

ГОСТ ИСО 5725-1-2003 <***> Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения

ГОСТ ИСО 5725-2-2003 <*4> Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений

ГОСТ ИСО 5725-6-2003 <*5> Точность (правильность и прецизионность) методов и результатов измерений. Часть 6. Использование значений точности на практике

--------------------------------

<**> В Российской Федерации действует ГОСТ Р 52501-2005 "Вода для лабораторного анализа. Технические условия".

<***> В Российской Федерации действует ГОСТ Р ИСО 5725-1-2002.

<*4> В Российской Федерации действует ГОСТ Р ИСО 5725-2-2002.

<*5> В Российской Федерации действует ГОСТ Р ИСО 5725-6-2002.

ГОСТ 12026-76 Бумага фильтровальная лабораторная. Технические условия

ГОСТ 13088-67 Колориметрия. Термины, буквенные обозначения

ГОСТ ИСО/МЭК 17025-2009 Общие требования к компетентности испытательных и калибровочных лабораторий

ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы. Основные параметры и размеры

ГОСТ 26313-2014 Продукты переработки фруктов и овощей. Правила приемки и методы отбора проб

ГОСТ 26671-2014 Продукты переработки фруктов и овощей, консервы мясные и мясо-растительные. Подготовка проб для лабораторных анализов

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 13088, а также следующие термины с соответствующими определениями:

3.1 цвет: Трехмерная величина, состоящая из трех цветовых характеристик (координат) - цветового тона, насыщенности и светлоты, измеряемых в различных цветовых пространствах.

3.2 цветовое пространство: Форма геометрического представления множества цветов в выбранной системе координат, например, (X, Y, Z), (L*, a*, b*) <*>, (L, a, b) или других.

--------------------------------

<*> Производная от системы координат CIE XYZ, равноконтрастная цветовая система координат, в которой расстояние между цветами соответствует мере ощущения их различия.

Примечание - Основные сведения о системах координат, используемых в колориметрических измерениях, приведены в приложении А.

3.3 светлота: Цветовая характеристика, определяющая уровень зрительного ощущения, производимого цветовым стимулом в зависимости от условий наблюдения.

Примечание - Цветовая координата светлоты обозначается символами: L* (в системе координат L*, a*, b*), L (в системе координат L, a, b) <**>.

--------------------------------

<**> В цветовом пространстве Lab значение светлоты отдельно от значения хроматической составляющей цвета (тон, насыщенность). Светлота задана координатой L (изменяется от 0 до 100, то есть от самого темного до самого светлого), хроматическая составляющая - двумя декартовыми координатами a и b. Координата a обозначает переход цвета в диапазоне от зеленого до красного, координата b - от синего до желтого.

3.4 цветовое различие: Величина и характер различия между цветовыми координатами двух объектов в одинаковом цветовом пространстве при совпадении условий измерения.

3.5 стандартные источники света: Источники, которые воспроизводят свет: A - от освещения электрическими лампами накаливания, B - от прямого солнечного освещения, C - от рассеянного дневного света, D - набор стандартных источников среднедневного света, F - от света люминесцентных ламп.

Примечание - Основным стандартным источником света для колориметрических измерений МКО принят источник освещения D 65, соответствующий естественному дневному свету с коррелированной цветовой температурой T = 6500 К.

3.6 поле зрения стандартного колориметрического наблюдателя (2° или 10°): Угловой размер поля наблюдения.

Примечание - Обычно одновременно с выбором поля наблюдения выбирается стандартный колориметрический наблюдатель: 2° - стандартный колориметрический наблюдатель по МКО 1931 или 10° - дополнительный стандартный колориметрический наблюдатель по МКО 1964.

3.7 контрольный образец (эталон): Объект (продукт), цвет которого принимается образцовым для однотипного множества продуктов.

Примечание - Эталон может быть глобальным, т.е. имеющим международное распространение (для томатов, кофе, цитрусовых) и локальным, т.е. согласованным в рамках одной или нескольких организаций, в том числе на определенный период (сезон).

Эталон может быть как физический, изготовленный из устойчивого к внешним воздействиям материала, так и виртуальный, определяемый только цветовыми координатами.

Метод основан на измерении цветовых координат X, Y, Z при помощи спектроколориметра с геометрией освещения/наблюдения D65/10° или C/2°. Значения цветовых координат в системе CIE (L*, a*, b*) и в системе Хантера (L, a, b) вычисляют по значениям измеренных цветовых координат X, Y, Z автоматически с помощью программного обеспечения прибора.

5.1 Средства измерения

Спектроколориметр, снабженный программным комплексом для сбора и обработки данных с характеристиками, указанными в таблице 1.

В комплекте к спектроколориметру:

- пластина черная калибровочная (эталон);

- пластина белая калибровочная (поверочный эталон);

- пластина зеленая калибровочная (поверочный эталон);

- чашка для пробы из оптического стекла с крышкой черного цвета;

- кольцо черное с диском для жидких продуктов;

- диск белый керамический;

- пробирки с держателем и зажимом (для измерений цитрусовых соков с использованием цитрусовых индексов <*>).

--------------------------------

<*> Для характеристики окраски апельсинового сока, а также грейпфрутового, лимонного и других цитрусовых соков используют один из цитрусовых индексов: CN (Citrus Number), CR (Citrus Red) и CY (Citrus Yellow). Апельсиновый сок в соответствии со значением индекса CN классифицируют на две категории OJ: "A" и "B" (USDA Standards for Grades of Orange Juice).

Весы неавтоматического действия, первого класса точности с максимальной нагрузкой 220 г и ценой поверочного деления e <= 0,001 г по ГОСТ OIML R 76-1.

5.2 Вспомогательное оборудование

Термостат жидкостной прецизионный, оснащенный микропроцессорным терморегулятором, для поддержания и контроля температуры от 15 °C до 25 °C с погрешностью +/- 0,1 °C.

5.3 Посуда и материалы

Чашки из оптически прозрачного стекла.

Стаканы вместимостью 50 см³ по ГОСТ 25336.

Бумага фильтровальная по ГОСТ 12026.

Палочка стеклянная.

Шпатель.

Вода по ГОСТ ISO 3696, 2-й степени чистоты.

Допускается использование других средств измерений, вспомогательного оборудования, с метрологическими и техническими характеристиками не хуже указанных, а также посуды и материалов по качеству не хуже вышеуказанных.

Отбор проб проводят по ГОСТ 26313, подготовку проб - по ГОСТ 26671.

Проба должна быть однородной и свободной от газовых пузырьков. При обнаружении пузырьков пробу перед проведением измерения необходимо дегазировать с помощью перемешивания.

Если проба продукта мутная или содержит нерастворимые вещества, ее тщательно перемешивают встряхиванием, так чтобы весь осадок оказался во взвешенном состоянии. Какую-либо фильтрацию или осветление пробы не проводят.

Если цвет продукта зависит от температуры, то пробы термостатируют при температуре (20 +/- 5) °C. Пробы продуктов, которые меняют цвет в зависимости от температуры, необходимо термостатировать до тех пор, пока их цвет не перестанет изменяться.

При подготовке к проведению измерений и проведении измерений соблюдают следующие условия:

Параметры источника питания - в соответствии с эксплуатационной документацией на спектроколориметр.

В помещениях, предназначенных для проведения измерений, не должно быть загрязненности воздуха рабочей зоны пылью, агрессивными веществами, должны отсутствовать вибрация и электромагнитные помехи. Не допускается попадание на спектроколориметр прямых солнечных лучей.

8.1 Подготовку к работе и настройку спектроколориметра осуществляют в соответствии с руководством по эксплуатации.

8.2 Перед началом работы на приборе выбирают одну из цветовых систем координат <*>:

--------------------------------

<*> Выбор системы координат определяют в зависимости от цветовых координат, в которых измерен цвет контрольного образца (эталона).

После выбора системы выбирают источник света и наблюдателя. Комбинация источника света и угла наблюдения - D65/10° или C/2°.

Проверяют измерительную систему, состоящую из источника света, фильтров и регистраторов света. Проверяют состояние каждого фильтра и повторяемость с использованием соответствующих рабочих эталонов.

8.3 Калибровка прибора

Калибровку прибора в соответствии с руководством по эксплуатации проводят перед началом измерений и осуществляют с помощью черной и белой калибровочных пластин. Перед калибровкой пластины и защитное стекло прибора очищают от загрязнений с помощью кусочка замши, марли или другой мягкой ткани.

8.4 Тестирование прибора

Тестирование проводят в соответствии с руководством по эксплуатации. Для тестирования спектрофотометра используют проверочный зеленый эталон (см. 5.1).

9.1 Измерение цветовых координат X, Y, Z проводят в соответствии с руководством по эксплуатации прибора.

9.2 При работе с жидкими продуктами вставляют черное кольцо в стеклянную чашку так, чтобы оно опустилось на дно чашки. Толщина слоя жидкости 10 мм. Пластиковое черное кольцо исключает внешний свет, который может стать причиной неправильных результатов измерений и фиксирует высоту жидкости в чашке. При измерении цветовых координат густых непрозрачных продуктов кольцо не используется.

9.3 Заполняют чашку пробой продукта, подготовленной по разделу 6, пока количество пробы в чашке не превысит уровень вставленного в него черного кольца.

9.4 Опускают белый керамический диск в чашку с пробой, пока он не ляжет прочно на верхнюю часть черного кольца.

При работе с непрозрачными продуктами белый диск не используется. При просмотре через стеклянное дно чашки проба продукта должна выглядеть однородной.

После этого очищают дно чашки и защитное стекло измерительного оптического порта спектроколориметра и протирают досуха мягкой тканью.

9.5 На измерительный порт помещают чашку с подготовленной пробой.

Накрывают чашку с пробой непрозрачной крышкой, которая предотвращает проникновение света извне при любом внешнем освещении.

Проводят измерение через дно чашки с пробой. Удаляют пробу из чашки, наполняют ее пробой снова и проводят повторные измерения. После этого очищают защитное стекло первичного преобразователя прибора от остатков пробы и протирают досуха мягкой тканью.

9.6 При измерении продуктов из цитрусовых фруктов используют пробирки с держателем и зажимом.

10.1 Измерения цветовых координат X, Y, Z проводят дважды в условиях повторяемости в соответствии с требованиями ГОСТ ИСО 5725-1 (подраздел 3.14).

Результаты измерений выражают в единицах цветовых координат X, Y, Z и пересчитывают в цветовые координаты системы CIE (L*, a*, b*) и системы Хантера (L, a, b) автоматически с помощью программного обеспечения прибора.

10.2 Цветовое различие по светлоте в системе CIE (L*, a*, b*) вычисляют по формуле

где - значение координаты L* пробы продукта;

- значение координаты L* контрольного продукта (эталона).

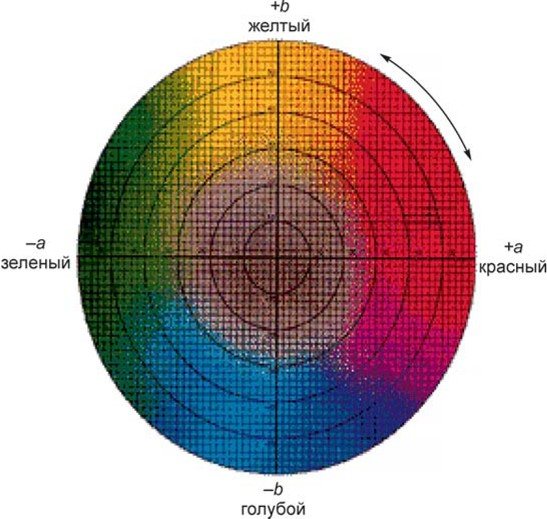

Различие по оси координат "красный (+a*) - зеленый (-a*)" (см. рисунок А.2 приложения А) вычисляют по формуле

где - значение координаты a* пробы продукта;

- значение координаты a* контрольного продукта (эталона).

Различие по оси координат "желтый (+b*) - синий (-b*)" (см. рисунок А.2 приложения А) вычисляют по формуле

где - значение координаты b* пробы продукта;

- значение координаты b* контрольного продукта (эталона).

Полное цветовое различие <*> в системе CIE (L*, a*, b*) вычисляют по формуле

--------------------------------

<*> Полное цветовое различие между двумя цветами - это геометрическое расстояние между двумя точками цветового пространства (L*, a*, b*) в системе МКО 1976 г.

где - цветовое различие по светлоте, вычисленное по формуле (1);

- различие, вычисленное по формуле (2);

- различие, вычисленное по формуле (3).

Примечание - Цветовые различия вычисляются автоматически с использованием программного обеспечения спектроколориметра.

Вычисления величины цветовых различий проводят до первого десятичного знака. Окончательный результат округляют до целого числа и сравнивают с величиной допустимого расхождения, установленного в спецификации на продукт или в договоре между поставщиком и покупателем продукта.

10.3 Метрологические характеристики

При совпадении условий измерения в соответствии с настоящим стандартом значение погрешности измерений (и ее составляющих) не превышает значений, представленных в таблице 2.

10.4 За окончательный результат измерений принимают среднеарифметическое значение результатов двух параллельных измерений, если расхождение между ними по каждой координате при соблюдении условий согласно ГОСТ ИСО 5725-6 (раздел 5) не превышает предела повторяемости (сходимости) r, указанного в таблице 3 при доверительной вероятности P = 0,95 по формуле

где Q_1, Q₂ - результаты двух параллельных измерений значений координат цвета в выбранной шкале;

r - предел повторяемости (см. таблицу 3).

10.5 В случае превышения предела повторяемости r получают еще два результата в полном соответствии с настоящим методом. За результат измерений принимают среднеарифметическое значение результатов четырех параллельных измерений, если относительное расхождение каждой координаты между ними при соблюдении условий согласно ГОСТ ИСО 5725-6 (раздел 5) не превышает значения критического диапазона

где Q_макс, Q_мин - минимальное и максимальное значения координат цвета в выбранной шкале из четырех параллельных измерений;

CR_0,95(4) - значение критического диапазона для уровня вероятности

где - показатель повторяемости (см. таблицу 2).

10.6 Если расхождение полученных четырех результатов параллельных измерений координат цвета в выбранной шкале больше CR_0,95(4), то в качестве результата измерения принимают медиану четырех результатов параллельных измерений. Затем целесообразно приостановить измерения для выяснения причин превышения критического диапазона.

10.7 Результат измерений в документах, предусматривающих их использование, представляют согласно ГОСТ ИСО/МЭК 17025 с указанием настоящего стандарта в виде

где - среднеарифметическое значение результатов измерений значения координаты цвета в выбранной шкале;

- границы абсолютной погрешности измерений (см. таблицу 2).

Числовое значение результата измерения должно оканчиваться цифрой того же разряда, что и значение границы абсолютной погрешности.

Вычисления проводят до первого десятичного знака. Окончательный результат округляют до целого числа и сравнивают с величиной допустимого расхождения. Допустимое расхождение может быть согласовано, например, в договоре между поставщиком и заказчиком.

Протокол испытания должен содержать следующую информацию:

- наименование измеряемого продукта;

- тип прибора, его марку;

- результаты измерений, выраженные в виде цветовых координат по одной из выбранных шкал, с указанием источника освещения, условий наблюдения;

- дату испытания.

Контроль стабильности результатов измерений осуществляют по ГОСТ ИСО 5725-6 (пункты 6.2.2, 6.2.3), используя методы контроля стабильности среднеквадратического отклонения повторяемости и контроля стабильности среднеквадратического отклонения промежуточной прецизионности с применением контрольных карт Шухарта.

Периодичность контроля и процедуры контроля стабильности результатов измерений регламентируют в руководстве по качеству лаборатории в соответствии с ГОСТ ИСО/МЭК 17025 (пункт 4.2).

13.1 Условия безопасного проведения работ

При выполнении измерений необходимо соблюдать правила техники безопасности при работе в лаборатории по ГОСТ 12.1.007, требования электробезопасности при работе с электроустановками - по ГОСТ 12.1.019 и в соответствии с требованиями, изложенными в инструкциях по эксплуатации оборудования.

13.2 Требования к квалификации операторов

К выполнению измерений, обработке и оформлению результатов допускаются инженеры-химики и лаборанты, имеющие образование не ниже среднеспециального, изучившие инструкции по работе со спектроколориметром.

А.1 Система трихроматических координат XYZ

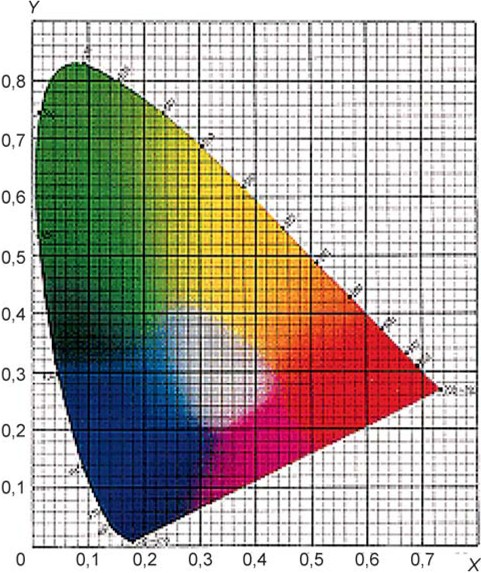

А.1 Система трихроматических координат XYZ приведена на рисунке А.1.

А.2 Система координат CIE L*a*b*

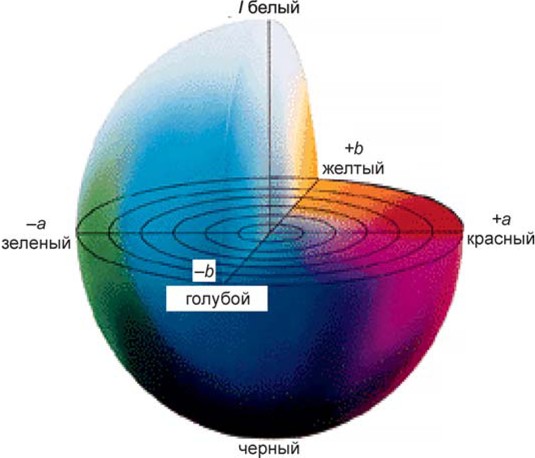

А.2 Система координат CIE L*a*b* приведена на рисунке А.2.

А.3 Система цветовых координат Hunter L, a, b

А.3 Система Hunter L, a, b приведена на рисунке А.3.
